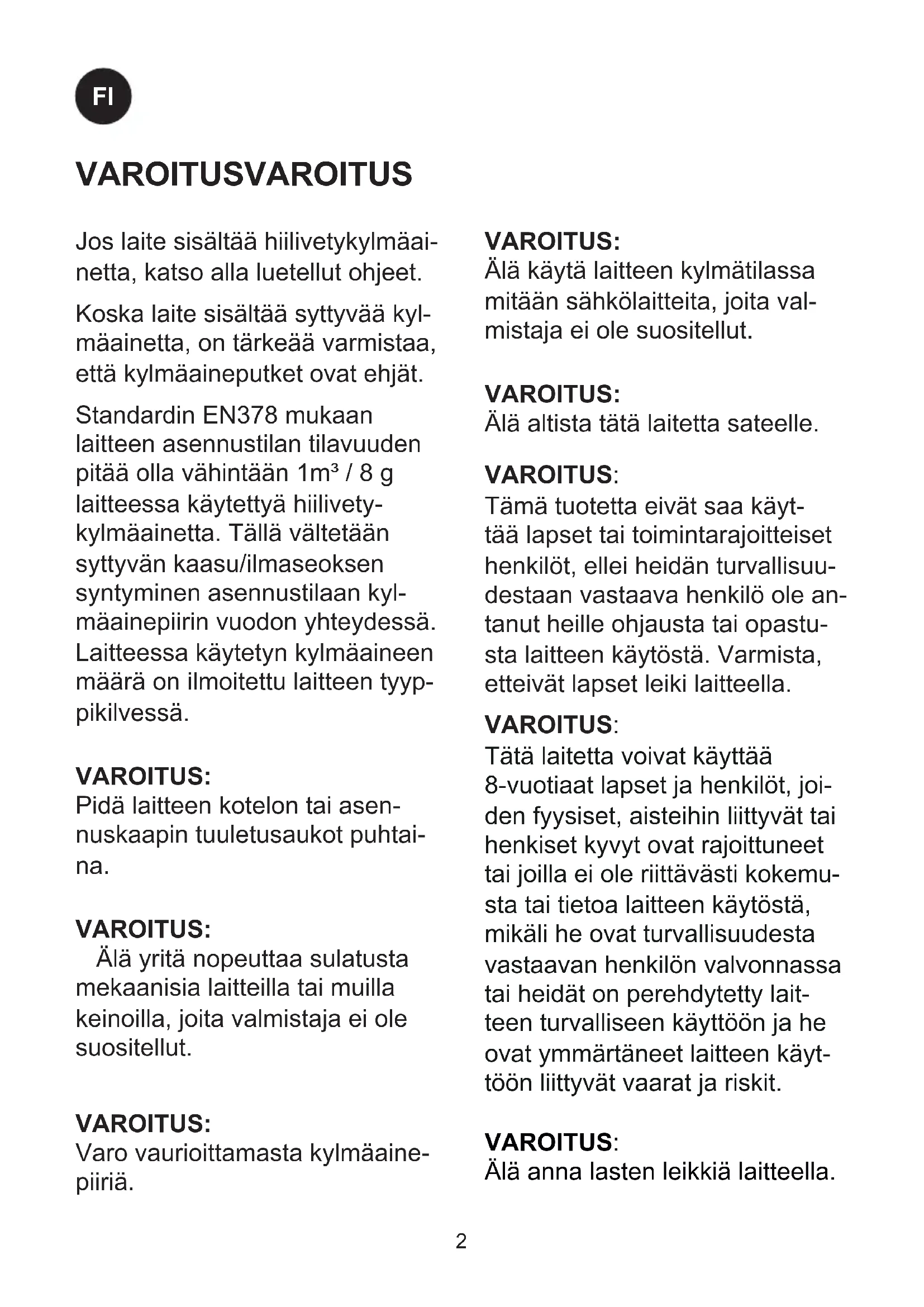

KÄYTTÖOHJE WFG 45 VESTFROST

Jos laite sisältaa hiilivetykylmaai-netta, katso alla luetellut ohjeet.

Koska laite sisältaa syttyvää kylmaainetta, on tärkeää varmistaa, etta kylmaaineputket ovat ehjät.

Standardin EN378 mukaan laitteen asennustilan tilavuuden pitä olla vähintään 1m^3 /8 g laitteessa käytetya hiilivetykylmaainetta. Tallä valtetaansytyvän kaasu/ilmaseokensensyntyminen asennustilaan kylmainepiirin vuodon yhteydessä. Laitteessa käytetyn kylmaaineen maärä on ilmoitettu laitteen typpikilvessä.

VAROITUS:

Pidä laitteen kotelon tai asennuskaapin tuuletusaukot puhtaina.

VAROITUS:

Alä yritä nopeuttaa sulatusta mekaanisia laitteilla tai muilla keinoilla, joita valmistaja ei ole suositellut.

VAROITUS:

Varo vaurioittamasta kylmäinepiirä.

VAROITUS:

Alä käytä laitteen kylmätilassa mitään sahkölaitteita, joita valmistaja ei ole suositellut.

VAROITUS:

Alä altista tatà laitetta sateelle.

VAROITUS:

Tämä tuotetta eivät saa käytää lapset tai toimintarajoitteiset henkilö, ellei heidän turvallisuudestaan vastaava henkilö ole antanut/heille ohjausta tai opastusta laitteen käytösta. Varmista, etteivät lapset leiki laitteella.

VAROITUS:

Tata laitetta voivat käyttaa 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aisteihin liittyvat tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävasti kokemu sta tai tietoa laitteen käytosta, mikali he ovat turvallisuudesta vastaavan henkilön valvonnassa tai heidät on perehdytety laiteen turvalliseen käyttoön ja he ovat ymmärtneet laitteen käyttoön liittyvat vaarat ja riskit.

VAROITUS:

Alä annalastenleikkia laitteella.

VAROITUS:

Lapset saavat puhdistaa ja huoItaa laitetta vain, jos he ovat yli 8-vuotiaita ja toimivat aikuisen valvonnassa.

VAROITUS:

Sisällä tämä laite et saa sailytäräjähtäviä aineita kuten aerosolipurkkien kanssa syttyvää poltoainetta kayttävat.

VAROITUS:

Tulipalo-ja rajahdysvaaran. Sytyvää kylmäinetta. Korjata vain koulutettu henkilöstö.

VAROITUS:

Kun asetat laitteen paikoilleen,
varmista, ettei virtajohto ole juuttunut kiinni tai vahingoittunut.

VAROITUS:

Alä aseta laitteen taakse kytkentärasioiota, jatkojohtoja tai muita virtalähnteita.

• Pidä avaimet erillään laitteesta ja poissa lasten ulottuvilta.

• Ennen kuin huollat tai puhdistat laitteen, irrota laite pistorasias-ta tai katkaise virransyott.

Vaurioituneen virtajohdon saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaavan patevyyden omaava henkilö.

Huurteen muodostuminen sisäpuolen höyrystinän pinnalle ja yläosiin on täysin normalaia. Nain ollen laite tulisi sulattaa normalalin puhdistuksen tai huollon aikana.

• Huomaa, etta laitteen rakenteeseen tehdyt muutokset aiheuttavat kaikkien takuiden ja tuotevastuiden raukeamisen.

Laite on tarkoitetti säilytkseen viinia.

CLASS1 LED PRODUCT

Sisälto

VAROITUS 2
Ennen kayttönontoa 5
Energiansäastövinkit 5
Tekniset tiedot 5
Viinikaapin esittely 6
Käyttoönotto ja asennus 7
Käytto ja ohjaus 9
LED-valaistus 10
Oven katisyyden muuttaminen WFG32 ....11
Oven katisyyden muuttaminen WFG45 ....12
Sulatus, puhdistus ja kunnossapito 13
Vianmäritys 14
Takuu, varaosat ja huolto 15
Laitteen havittäminen 16

Alä sailytä tassā laitteessa rajähtāviä aineita, kuten syttyvien ponneaineiden sisälṭaviä suihke-pulloja.

Tämä laite on tarkoitettu kotitalouskäyttoön ja vastaaviin

• Henkilökunnan keittiötilat kaupoissa, toimistoissa ja muissa työmpäristöissä;
• Asiakkaille hotelleissa, moteissa, bed & breakfasteissa ja muissa asuinymparistöissä;
• Ateriapalvelut ja vastaava käytto vähittäiskaupan ulkopuolella.

Ennen käyttoönottoa Tekniset tiedot

Tarkista, etta kaappi ei ole vaurioitunut kuljetuksen aikana. Kuljetusvauroiosta voidaan ilmoittaa jalleenmyyjalle,Jos kaappia ei ole otetu kayttoon.

Poista pakkaismateriaalit. Puhdista kaipin sisäosat haalealla pesuainevedellä. Pyyhi pinnat puhtaalla vedellä kostutetulla liinalla ja kuivaa huolellisesti (katso kohta puhdistus). Kaytä pehmeää liinaa.

Jos kaappi on ollut kyljellään kuljetuksen aikana tai sitä on sailytetykymassä (alle +5^ ssa), anna laitteen seistä vahintäan tunnin ajan ennen kayttöönottoa.

Laite tayttä sovellettavien EU-direktiivien vaatimukset ml pienjannitedirektivi 2006/95/ ETY ja EMC-direktivi 2004/108/ETY.

Tyyppikilvessä on kerrottu erilaisia teknisii tietoja sekä typpi ja valmistenumero.

Pistorasiaan tulee päästä hyvin käsiki.

Liitä laite 220/240 V / 50Hz via en vaihtovirtaan ainoastaan märäysten mukaisesti asennetun pistorasian kautta. Pistorasiatulee suojata 10 A Tai suurempi

Laitteissa, joita käytetaan Europan ulkopuolisissa maissa, on tarkistettava tyyppikilvesta, onko sahköverkon liitantajännite ja virtalaji sama kuin laitteessa. Tyyppikilpi on sjoitettu kylmalaitteen vasempaan alalaitaan.

Jannite ja teho / energia on ilmoitettu typpikilvessä

Jos verkkoliitantäjohto on vaihrettava, sensaa tehdä vain valtuutettu sahköasantaja.

Energiansäastövinkit

Energiankulutusta voi alentaa:

1) alentamalla huonelampotilaa
2) nostamalla termostaatin asetusta.
3) välttämällä ovenavaamista ja pitämistä avattuna pitkiä aikoja.

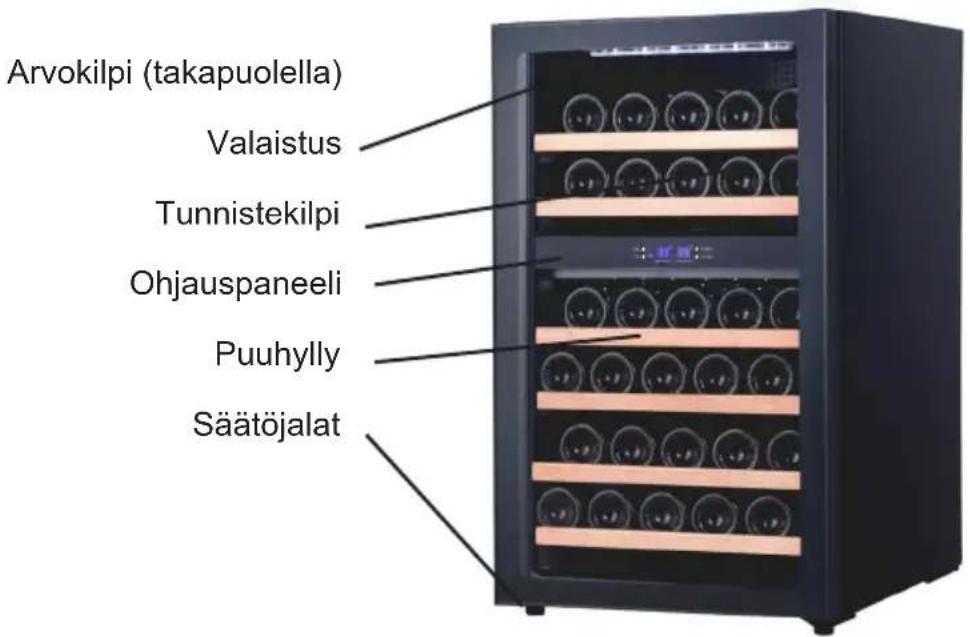

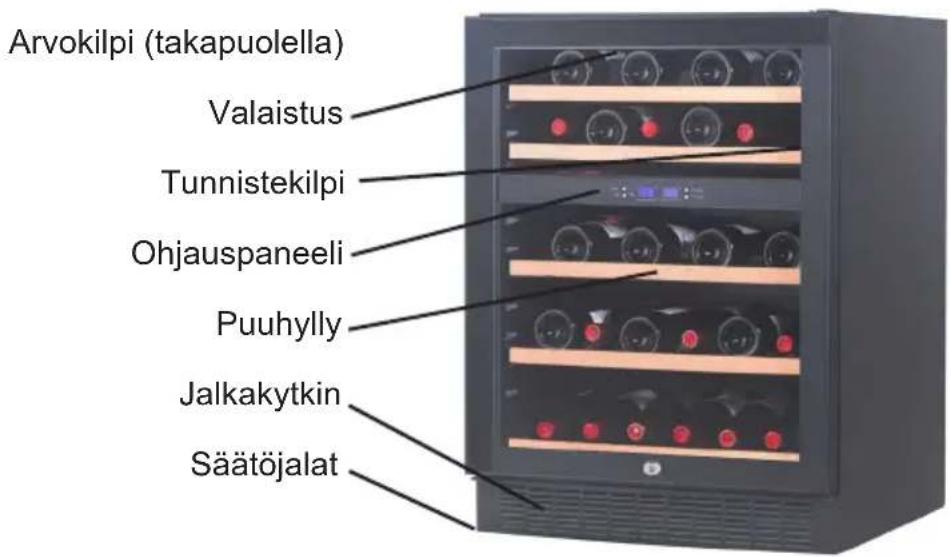

Viinikaapin esittely

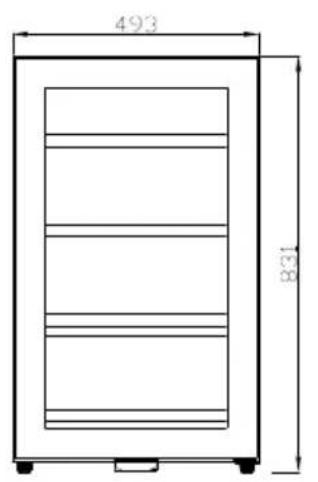

WFG32

WFG45

kuva.1

Käyttoönonto ja asennus

Laitteen sijoittaminen

Turvallisuus- ja käytöteknisistä syistä laitetta ei saa sijoittaa ulkotiloihin.
Sijoita kaappi tasaiselle alustalle kuivaan ja hyvin ilmastoituun tilaan (maks. 75% suhteellinen ilmankosteus). Alä sijoita laitetta lammönlähteiden, kuten lieden tai lampöpperin läheisyyteen alakä altista sitä suoralle auringonvalolle tai muille lammönlähteille.

Asennus

Kaapin alustan tulee olla tasainen. Alä kaytä kehyksiä tai vastaavia.

On tärkeää asettaa kaappi täysin suoraan. Kaapin asentoa voidaan saatäa kiertamällä etuosan saatöjalkoja ylos tai alas (katso kuva 2). Varmista vesivaa'an avulla, etta kaappi on suorassa.

Kalusteasennus

WFG32-mallit voidaan asentaa vain vapaasti seisovaksi ja tulee varmistaa, etta kaapin ymparillà on riittavästi ilmaa (kuva 4).

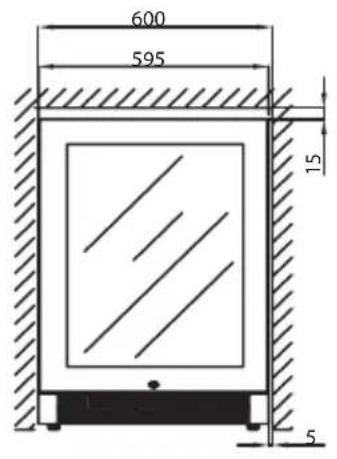

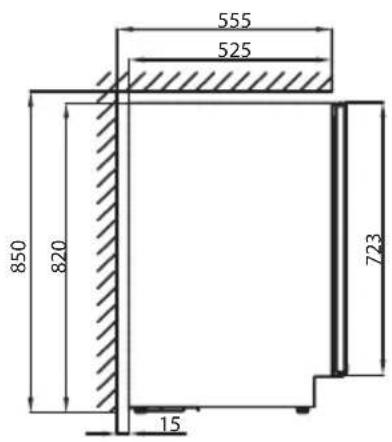

WFG45-mallit voidaan asentaa kalusteisi tai vapaasti seisovaksi (kuva 5). Kalusteasennuksessa varmista, etta sukkelissa on riittavä ilma-aukko laitteen etupuolella. Saranapuoli vaatii 5mm ilmaa.

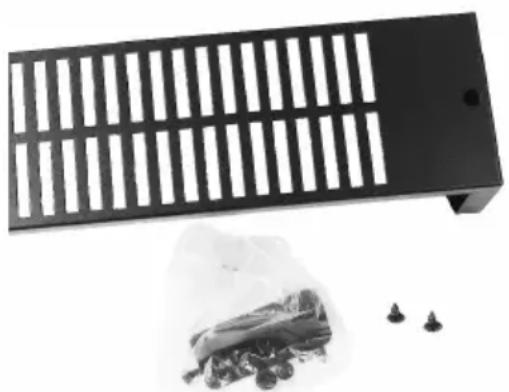

Toimitukseen sisältyvä jalkakytkin voidaan asentaa kahdella ruuvilla, jotka ovat muovipussissa.

HUOM.: Jalkakytkintä ei asenneta, jos laite asennetaan keittiöskkelin taakse.

Huonelampötila

llmastoluokka on ilmoitettu arvokilvessä (katso sivu 15).

Huomaa: Kaappi toimii parhaiten huonelampotilassa +10 +32^.

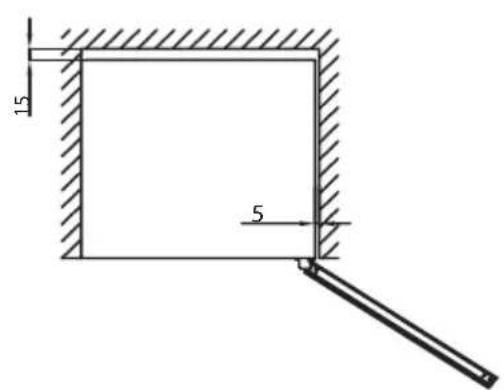

Kuva 2

Kuva 3

Kaappi voidaan haluttaessa kiinnitttä tyotasoon kuvan 3.kiinnikkeillä.

WFG32

kuva 4

WFG45

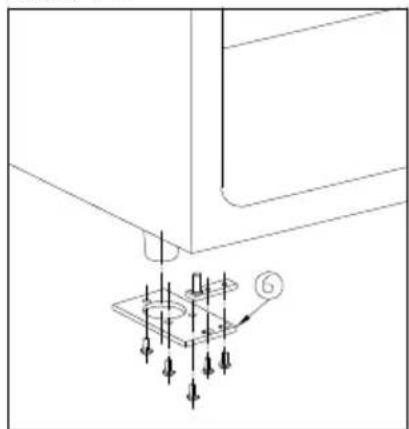

kuva 5

Käytö ja ohjaus

kuva 6

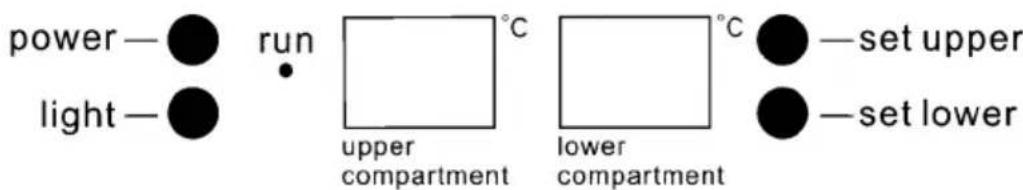

Elektroninen ohjaus

Elektroninen ohjaus huolehtii eri kaapin osiin asetettujen lampötilojen yllapitamisesta. Tämä tapahtuu edistyeneen jaahdytys-, ja ilmanvaihtojärestelmän avulla.

Mahdollisen sahkokatkon jälkeen lampötilapalautetaan tehdasasetukseen, joka on:

Ylin: 6^ C

Alin: 12^

Elektronisella ohjauksella on seuraavat toiminnot:

• Lämpötilan säätö
• Lämpötilan näytto
• Automaattinen sulatus
• Korkean ja matalan lampötilan hälytys
• Valon sytytys/sammutus
• Yksikon sytytys/sammutus (pidä painettuna 3 s)

Lampötilan naytto

Näytö osoittaa kaapin nykyisen lampötilan. Lampötilan näytössä on sisäinen suodatin, joka simuloi pullojen nykyistä lampötilaa. Siksi näytö ei reagoi lampötilan lyhytkesto-siin muutoksiin.

Lampötilan saäto

Osastojen lampötila asetetaan kahdella elektronisen ohjauksen asetuspainikkeella. Painikkeen painallus nayttäa asetetun lampötilan nykyisen lampötilan sijasta.

Painikkeen toistuva painaminen nayttäa lampötila-asetusten intervallit.

Ylemman osaston lampotilaa voidaan saataa valill +5...+10°C.

Alemman osaston lampotilaa voidaan saataa valill +10...+18 ^ C

Lampötilahälytys

Jos lamptola poikkeaa 3^ assetetusta arvosta vah. 1 tunnin ajan, naytolla vilkuvat vuorotellen Lo/nykyinen lamptila ja Hi/ nykyinen lamptila.

Viinit suositellaan tarjoiltaviki smutamaa astetta haluttua juomalampotilaa viileampina, sillä lasiin kaadettu viini lampenee nopeasti.

LED-valaistus

Energiankulutuksen alentamiseksi kaappisammuttaa LED-valot automaattisesti 10 minuutin kuluttua.

LED-valot on mahdolista pitää jatkuvasti paällä.

Pidä "LIGHT"-painiketta painettuna 5 sekuntia, jolloin näytölle tulee teksti "LP". 4 sekunnin kuluttua näytö palaa normaliksi ja valo palaa, kunnes se sammutetaan manuaalisesti.

Jos haluat palata säästötilaan, paina "LIGHT"-painiketta 5 sekuntia. Näytöllä näkyy tekstin "LP". 4 sekunnin kuluttua näytö palaa normalaiki ja valo sammu automaattisesti 10 minuutin kuluttua.

Oven katisyyden muuttaminen WFG32

Ovi voidaan asentaa oikeakatisesta vasenkätiseksi tai painvastoin seuraavasti:

Kuva 7.1

Kuva 7.2

Kuva 7.4

Kuva 7.3

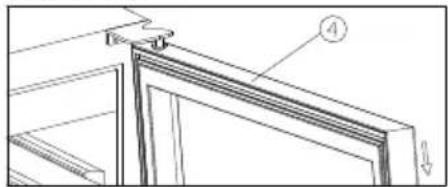

1. Ruuvit
2. Alasarana
3. Peiteosat
4. Sarana
5. Hela
   4.Ovi
6. Ylasarana, oikea
7. Ylasarana, vasen
8. Saranan ruuvit

Varmista, etta kaappi ei ole liitetynä verkkoon ja aseta se seläleen. TUE OVI ASENNUKSEN AIKANA!

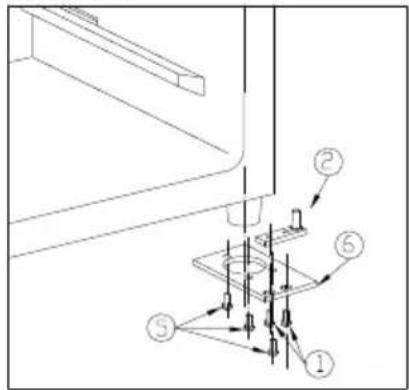

1. Avaa ovi 90 asteen kulmaan. Irrota kaksi ruuvia (1) saranasta (2) ja irrota ovi (4), Irrota ovisarana (2) (Kuvat 7.1-2).
2. 1. Irrota ruuvit ovihelasta (3) ja asennahela vastakkaiselle puolelle ovea (Kuva 7.2)
3. Irrota ylasarana (7) ja poista se. (Kuva 7.3)
4. 1. Irrota peiteosat (8) ja asenna vara

osana toimitettava sarana (9) vastakkaiselle puolelle kaappia kolmella ruuvilla. (Kuva 7.4)

• 1. Kännä alasarana (6) peilikuvakseen ja asenna se vastakkaiselle puolle kolmella ruuvilla (5). (Kuva 7.4)
• Kännä ovisaranaa (2) 180 astetta ja asenna se vastakkaiselle puolle (Kuva 7.4)
• Asenna ovi ja kiinnitä se paikoilleen ruuveilla (1). (Kuva 7.4)
• Asenna kolme peiteosaa (8). Kuva 7.4

Oven katisyyden muuttaminen WFG45

Kuva 8.1

Kuva 8.2

Varmista, etta kaappi e i ole liitetynä verkkoon ja aseta se selälleen. TUE OVI ASENNUKSEN AIKANA!

1. Alasarana (oikea)

2. Ruuvit 3. Sarana

3. Ylasarana (oikea)

4. Saranan ruuvit

5. Peiteosat

6. Alasarana (vasen)

7. Ruuvit

4.Ovi

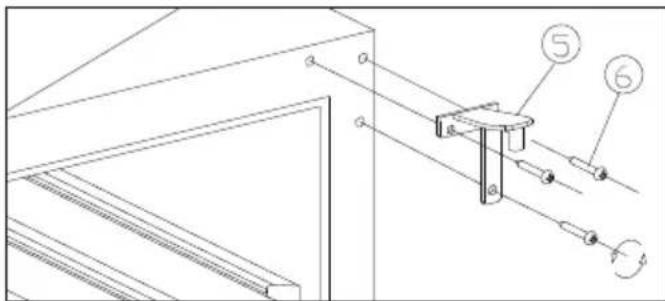

1. Ylasarana (vasen)

2. Hela

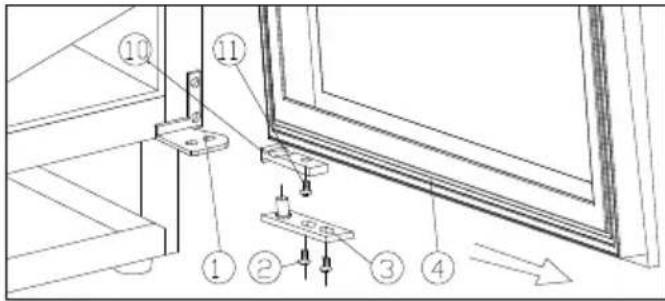

3. Avaa ovi 90 asteen kulmaan. Irrota kaksi ruuvia (2) ovisaranasta (3) ja irrota ovi (4), Irrota ovisarana (3) ovesta. (Kuva 8.1).

4. 1. Irrota ruuvit (11) ovisaranasta (10) ja asenna sarana vastakkaiselle puolelle ovea. Kännä ovisaranaa (3) 180 astetta ja asenna se vastakkaiselle puolelle ovea (Kuva 8.1)

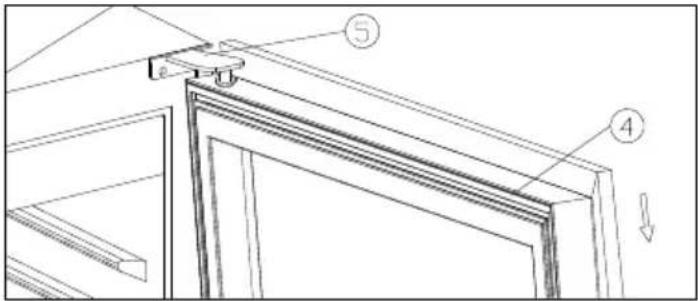

5. Irrota ylasarana (5) ja poista se. (Kuva 8.2)

6. Irrota peiteosat (8) ja asenna varaosa- nata toimitettava sarana (7) vastakkaiselle puolelle kaappia kolmella ruuvilla. (Kuva 8.4)

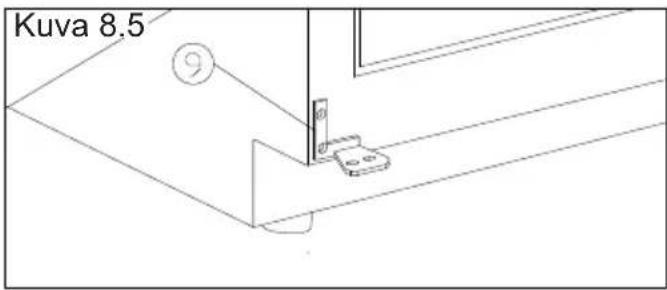

7. 1. Asenna paikoilleen varaosana toimitettava vasen sarana (9). (Kuva 8.5)

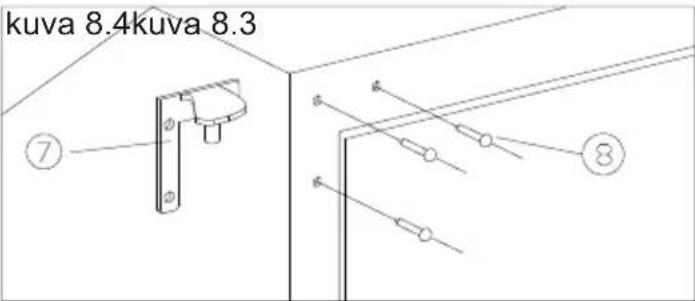

8. 1. Asenna paikoilleen ovi ja kolme peiteosaa (8). Kuva 8.4.

Sulatus, puhdistus ja kunnossapito

Kaapin automaattinen sulatus

Kaapin sulatus tapahtuu automaattisesti, vesi valuu putken lapi kompressorin ylapuolisen kaksivesisailion palle. Vesi haitsuukompressorin lammon ansiosta. Kaksivesisailio tulee puhdistaa saannollisesti.

Puhdistus

Irrrota laite verkkovirrasta ja poista irralliset osat ennen puhdistusta.

Suosittelemme, etta saili o puhdistetaan
lampimalla vedell (enint. 65^ ) ja
pienell maarll a mietoa ja hajutonta
puhdistusainetta. Ala koskaan kaytah
hankaavia puhdistusaineita. Kaytah
pehmea liinaa. Huuhte puhtaalla vedell
ja kuivaa huolellisesti. Huolehdi, etta
ohjauspaneeliin ei paase vetta.

Kantta ymparöivä tiivistenauha on puhdistettava saannöllisesti. Nain ehkäistaan varimuunnokset ja pidennetaän kaytöikä. Käytä puhdasta vetä. Kun olet puhdistanut tiivistenauhan, tarkista, ettsillä on edelleen hyvät tiiviysominaisuudet.

Ilmanvaihtoritilä on pidettavä puhtaana polystä ja liasta. Puhdista rtilä polynimurilla.

Jos laitetta ei käytetä pitkään aikaan, katkaise laitteesta virta, irrota virtajohtopistorasiasta, tyhjennä pakastin, puhdista saillio ja jata kansi auki ilmanvaiahtoa varten ja Hajunmuodostuksen ehkäsemiseksi.

Valaisimen vaihto

Laitteessa käytetaan valodiodeja, jotka on mitoitettu kestämän koko tuotteen käytöian. Jos valaisimen vaihto on kuitenkin tarpeen, ota yhteyttä huoltoon.

Hyllyjen poisto

Työnnä hylly pohjaan saakka ja nosta se vinoon. Hyllyt voidaan nyt vetää ulos.

Vianmäärits

Vika Mahdollinen syy	Ratkaisu
Kaappi ei toimi. Kaappi on mois päältä.Sähkökatko; sulake on mois päältä; virtajohtoa ei ole kytketty asianmukaisesti.	Paina virtapainiketta.Tarkista virtaliitäntä. Sulakkeen on oltava päällä.
Kaapin pohjalle valuuu vettä.	Kaksivesiputki on tukkeutunut. Puh	dista kaksivesiputki ja takaseinämän poistoaukko.
Tärinä tai häritsevämelu.	Kaappi seisoo vinossa.Kaappi on kiinni muissa kalusteissa.Säiliöt tai pullot osuvat tosiinsa kaapissa.	Säädä kaapin asento vesivaanavulla.Siirrä kaappi irti siinä kiinniolevista keittiökalusteista tai -lait-teista.Huolehdi riittävästä etäisyydestä pullojen ja/tai säiliöiden valillä.
Kompressori käj jatkuvasti	Korkea huonelämpötila Huolehdi hyvästä ilmanvaihdosta

Takuu, varaosat ja huolto

Vastuuvapauslaseke

Virheellisestä käytösta, värinkäytösta, ylläpidon laiminlyönnista, virheellisestä kokoamisesta, asennuksesta tai verkkovirtaliitännästä aiheituneet viat ja vahingot. Tulipalo, onnettomuus, salamanisku, jännitteenvahtelut tai muu sähköinen Häiriö, mukaan lukien vialiset sulakkeet ja viat sahköverkkoasennuksissa. Takuu ei mata muun kuin Upon hyväksymän huoltopalvelun suorittamia korjauksia. Takuu ei myöskään mata mahdollisia muita vikoja ja vahinkoja, jotka valmistaja voit todistaa aiheituneen muusta syystä kuin valmistus- tai materiaaalivirheista.

Huomaa, etta laitteen rakenteeseen tai sen osiin tehdyt muutokset mitatöivät Upon takuun ja tuotevastuun, eikä laite taytā tällöin lainsäädännon vaatimuksia. Lisäksi Upon arvokilvessä ilmoitettu hyväksyntä mitatöityy.

Ostajan toTEAMAT kuljetusvauriot sovitaan ensisijaisesti ostajan ja jalleenmyyjan valillä, ts. jalleenmyyjan on varmistettava, etta kyseiset tilanteet ratkaistaan ostajan edun mukaisesti.

Ennen kuin otat yhteyttä tekniseen tukeen, varmista, etta et pysty ratkaisemaan ongelmaa itse (katso Vianetsintä). Jos takuu ei kata tuotetukea, esim. jos laitteessa olevan vian on aiheuttanut lauennut sulake tai virheellinen käytö, sinulta veloitetaan teknisen tuen käytostä aiheituneet kulut.

Varaosat

Kun tilaat varaosia, ilmoita laitteen typpi-Tuotenumero ja sarja- ja valmistusnummer. Tiedot on ilmoitettu laiteen takaosassa olevassa arvokilvessä. Arvokilpi sisältaa erilaisia teknisii tietoja, kuten laitteen tyypin ja sarjanumerot.

Huom.: Käytä aina valtuutettua huoltopalvelua, kun laite on korjattava tai vaihdettava!

Huolto

Upolla on paikallisia huoltopalveluja Upon-tuotteisiin erikoistuneissa toimipisteissa. Niistaaat selville korjausten hinnat ja huoltopalvelut. Paikallisen huoltopalvelusi loydata osoitteesta www.upo.fi tai ottamalla yhteyttä jalleenmyyjän.

kuva 9

Laitteen havittäminen

Tietoja vanhoven laitteiden ja käytettyjen paristojen keräyksesta ja havittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai nihin liitetyissä dokumenteissa tarkoittavat, etta käytetyjä sahkoja elektroniikkalaitteita sekā paristoja ei tule sekoittaa ravalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierratys edellytāvāt niiden viemistā tarjolla olevin keräyspisteisiin kansallisten määrysten sekā direktiivien 2012/19/EU ja 2006/66/EC mukaisesti.

Kun havitat tuotteet ja paristot asianmukaisesti, autat sailyttamän arvokkaita luonnonvaroja sekä ehkaisemän ihmisen terveydelle ja ymparistolle Haitallisia vaikutuksia, joita värärälainen jatteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jatteenkäsittelysta vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisatietoja vanhojen tuotteiden ja paristojen keräyksesta ja kierratyksesta.

Tuotteiden epäasianmukaisesta havittämisetä saattaa seurata kansallisessa lainsädännössä maärätty rangaistus.

Yrityksille Europan unionissa

Lisātietoja sahkö- ja elektroniikkalaitteiden havittämisetä saat jalleenmyyjalta tai tavarantoimittajalta

[Tietoja havittamisestäEuropan unioninulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Europan unionin alueella. Jos haluat havittä tämän tuotteen, tiedustele oikeaa havitystapaa paikallsilta viranomaisilta tai jalleenmyjälta.

Paristomerkintäa koskeva huomautus (alla kaksi esimerkkia merkinnoista):

Tämä merkki voi olla käytössä yh-dessä kemiallisen merkinnan kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktii-vin vaatimuksia.
