BRUKSANVISNING 5SB89030 BLAUPUNKT

3.3 Is- och vattenautomat 16

• 4 Underhåll och skötsel av produkten 4.1 Allmän rengöring p. 128
• 4.2 Rengöring av dörrfack p. 128
• 4.3 Rengöring av isbehållare p. 129
• 4.4 Rengöring av glashyllor p. 130

4.5 Rengöring av isgaller och vattenledning ...................................................................... 130

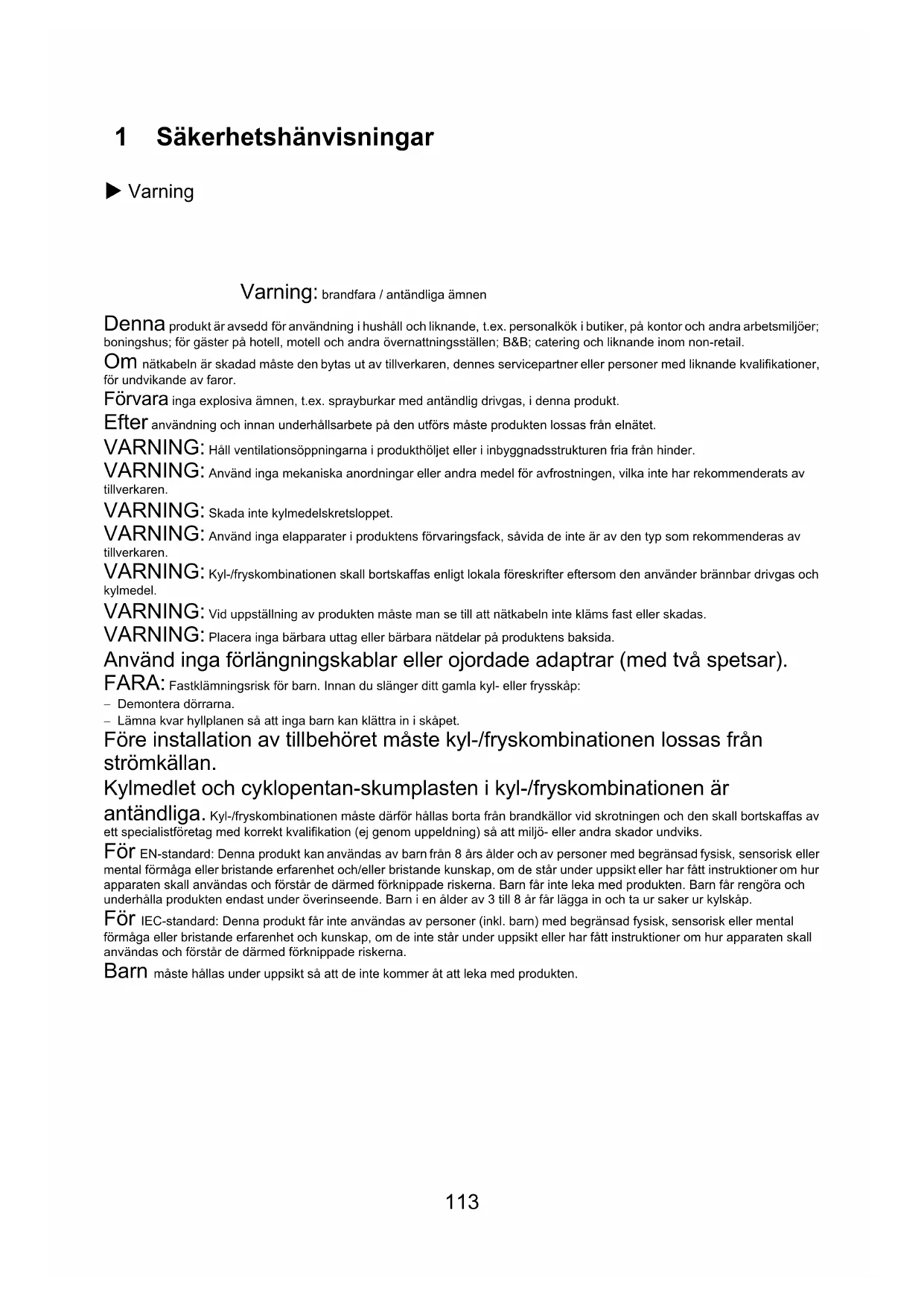

Varning: brandfara / antändliga ämnen Denna produkt är avsedd för användning i hushåll och liknande, t.ex. personalkök i butiker, på kontor och andra arbetsmiljöer; boningshus; för gäster på hotell, motell och andra övernattningsställen; B&B; catering och liknande inom non-retail. Om nätkabeln är skadad måste den bytas ut av tillverkaren, dennes servicepartner eller personer med liknande kvalifikationer, för undvikande av faror. Förvara inga explosiva ämnen, t.ex. sprayburkar med antändlig drivgas, i denna produkt. Efter användning och innan underhållsarbete på den utförs måste produkten lossas från elnätet. VARNING: Håll ventilationsöppningarna i produkthöljet eller i inbyggnadsstrukturen fria från hinder. VARNING: Använd inga mekaniska anordningar eller andra medel för avfrostningen, vilka inte har rekommenderats av tillverkaren. VARNING: Skada inte kylmedelskretsloppet. VARNING: Använd inga elapparater i produktens förvaringsfack, såvida de inte är av den typ som rekommenderas av tillverkaren. VARNING: Kyl-/fryskombinationen skall bortskaffas enligt lokala föreskrifter eftersom den använder brännbar drivgas och kylmedel. VARNING: Vid uppställning av produkten måste man se till att nätkabeln inte kläms fast eller skadas. VARNING: Placera inga bärbara uttag eller bärbara nätdelar på produktens baksida. Använd inga förlängningskablar eller ojordade adaptrar (med två spetsar). FARA: Fastklämningsrisk för barn. Innan du slänger ditt gamla kyl- eller frysskåp: - Demontera dörrarna. - Lämna kvar hyllplanen så att inga barn kan klättra in i skåpet. Före installation av tillbehöret måste kyl-/fryskombinationen lossas från strömkällan. Kylmedlet och cyklopentan-skumplasten i kyl-/fryskombinationen är antändliga. Kyl-/fryskombinationen måste därför hållas borta från brandkällor vid skrotningen och den skall bortskaffas av ett specialistföretag med korrekt kvalifikation (ej genom uppeldning) så att miljö- eller andra skador undviks. För EN-standard: Denna produkt kan användas av barn från 8 års ålder och av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller bristande kunskap, om de står under uppsikt eller har fått instruktioner om hur apparaten skall användas och förstår de därmed förknippade riskerna. Barn får inte leka med produkten. Barn får rengöra och underhålla produkten endast under överinseende. Barn i en ålder av 3 till 8 år får lägga in och ta ur saker ur kylskåp. För IEC-standard: Denna produkt får inte användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, om de inte står under uppsikt eller har fått instruktioner om hur apparaten skall användas och förstår de därmed förknippade riskerna. Barn måste hållas under uppsikt så att de inte kommer åt att leka med produkten. 1 Säkerhetshänvisningar114 Instruktionerna för följande punkter måste följas: För undvikande av kontamination av livsmedel måste följande instruktioner beaktas: - Om dörren hålls öppen länge, kan det uppstå en tydlig temperaturökning i facken. - Rengör regelbundet de ytor som kommer i kontakt med livsmedel, samt åtkomliga avrinningssystem. - Rengör vattentankarna om de inte har använts på 48 timmar. Om inget vatten har tagits ut under 5 dygn: spola vattensystem anslutna till vattenförsörjning. (Info 1) - Förvara rått kött ochh rå fisk i lämpliga behållare i kyl-/fryskombinationen så att de inte kommer i kontakt med andra livsmedel eller kan droppa på dem. - Tvåstjärniga frysfack passar för förvaring redan frysta livsmedel, förvaring eller tillverkning av glass samt tillverkning av iskuber. (Info 2) - En- , två- och trestjärniga fack är inte lämpliga för infrysning av färska livsmedel. (Info 3) - Om kylen skall vara tom under en längre tid måste den stängas av, avfrostas, rengöras, torkas och stå med öppen dörr, så att inte mögel bildas. Info 1, 2, 3: Kontrollera om detta gäller för din produkttyp.115

1.2 Betydelse av säkerhetsvarningssymbolerna

l Dra inte i nätkabeln när du drar ur kontakten till kyl-/fryskombinationen. Fatta tag i kontakten och dra ut den direkt ur uttaget. l För en säker användning får man inte skada nätkabeln, eller använda den om den är skadad eller sliten.

l Använd ett separat uttag. Uttaget får inte användas till andra elapparater. l Nätkabeln måste vara fast ansluten till uttaget, i annat fall kan bränder uppstå. l Kontrollera att uttagets jordningselektrod är försedd med en tillförlitlig jordningsledning.

l Om gas och andra brännbara gaser tränger ut måste man stänga ventilen för den läckande gasen samt öppna dörrar och fönster. Dra inte ur kontakten till kyl-/fryskombinationen och andra elapparater; en gnista kan orsaka en brand.

l Använd inga elapparater på ovansidan av produkten, såvida de inte hör till den typ som rekommenderas av tillverkaren. Detta är en förbudssymbol. Om de instruktioner som är märkta med denna symbol inte beaktas kan produktskador eller fara för användarens personliga säkerhet uppstå. Detta är en varningssymbol. De anvisningar som är märkta med denna symbol skall följas till punkt och pricka, i annat fall kan sak- eller personskador uppstå. Detta är en hänvisningssymbol. De instruktioner som är märkta med denna symbol kräver särskild försiktighet. Otillräckliga försiktighetsåtgärder kan leda till lätta eller medelsvåra person- eller produktskador. Förbudssymbol Varningssymbol Hänvisningssymbol Denna manual innehåller många viktiga säkerhetshänvisningar som skall beaktas av användaren.116

1.4 Varningar avseende användning

l Ta inte isär kyl-/fryskombinationen godtyckligt, och skada inte kylmedelskretsloppet. Produkten skall underhållas av fackman. l En skadad nätkabel måste bytas ut av tillverkaren, dennes serviceavdelning eller specialister, så att inte faror uppstår.

l Spalterna mellan kyl-/fryskombinationens dörrar och mellan stommens dörrar är små. Lägg inte händerna där; fingrarna kan klämmas fast. Var försiktig när du stänger dörrarna till kyl-/fryskombinationen så att inte föremål faller ut. l Ta inte ut livsmedel eller behållare med våta händer ur frysfacket när kyl-/fryskombinationen är igång, i synnerhet inte metallbehållare, detta för att undvika frostskador.

l Låt inte barnen kliva in i eller klättra i kyl-/fryskombinationen; barnet kan kvävas eller fall

l Ställ inga tunga föremål på ovansidan av kyl-/fryskombinationen, eftersom de kan falla ned när dörren öppnas eller stängs, och orsaka personskador. l Dra ur kontakten vid strömavbrott eller rengöring. Vänta i minst fem minuter innan du ansluter frysskåpet till strömförsörjningen, för att undvika skador på kompressorn genom starter som följer på varandra.

1.5 Varningar för uppställning

l Placera in antändliga, explosiva, flyktiga och kraftigt korroderande föremål i kyl-/fryskombinationen, detta för undvikande av produktskador eller brandolyckor. l Ställ inga antändliga föremål i närheten av kyl-/fryskombinationen, detta för undvikande av bränder.

l Kyl-/fryskombinationen är avsedd för privatbruk, som t.ex. förvaring av livsmedel; den får inte användas i andra syften som t.ex. förvaring av blod, läkemedel eller biologiska produkter etc.117

l Lägg inte öl, drycker eller andra vätskor i flaskor eller slutna behållare i kyl-/fryskombinationens frysfack. När flaskorna eller de slutna behållarna fryser, kan de gå sönder och orsaka skador.

1.6 Varningar avseende temperatur

1) Om kylskåp är inställda över en längre period på alltför höga temperaturer kan temperaturen i frysfacket bli

för hög, varvid innehållet tinar.

2) Kolsyrehaltiga drycker får inte förvaras i frysfacket. Vissa produkter, t.ex. vatten, kan frysa och bör inte

konsumeras alltför kalla.

3) De förvaringstider som livsmedelstillverkarna rekommenderas för livsmedel, i synnerhet för djupfrysta

livsmedel, skall inte överskridas.

4) Vid avfrostning av kylen skall erforderliga försiktighetsåtgärder vidtas för att undvika en alltför kraftig

temperaturökning av frysvarorna, t.ex. inlindning i flera lager tidningar.

5) En temperaturökning hos frysvaran vid manuell avfrostning, underhåll eller rengöring kan förkorta

6) Om dörrarna är utrustade med nycklar skall nycklarna förvaras utom räckhåll för barn och inte i närheten av

kylen, detta för att förhindra att barn blir instängda i den.

Korrekt bortskaffning av produkten: Märkningen talar om att denna produkt inte får skrotas tillsammans med annat hushållsavfall. För att undvika eventuella skador på miljön eller människors hälsa genom okontrollerad avfallshantering, måste du bortskaffa kyl-/fryskombinationen på ett ansvarsmedvetet sätt för att främja hållbart återbruk av resurser. Lämna in den förbrukade produkten till återvinningscentral, eller kontakta återförsäljaren. Produkten kan återvinnas på ett miljövänligt sätt. Kylmedlet och cyklopentan-skumplasten i kyl-/fryskombinationen är antändliga. Kyl-/fryskombinationen måste därför hållas borta från brandkällor vid skrotningen och den skall bortskaffas av ett specialistföretag med korrekt kvalifikation (ej genom uppeldning) så att miljö- eller andra skador undviks. När kyl-/fryskombinationen skall skrotas måste man demontera dörrarna och avlägsna dörrtätning samt hyllplan. Ställ dörrarna och hyllplanen på lämplig plats, utom räckhåll för barn. Frysfack118

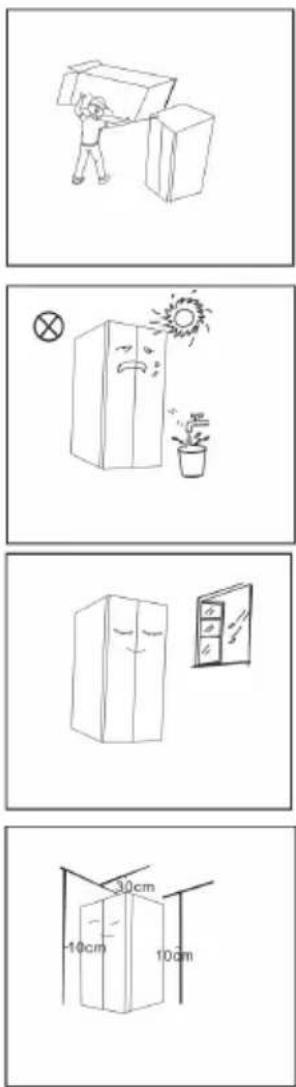

l Före användning måste allt förpackningsmaterial avlägsnas, inkl. bottenskydd, skumplast och tejp invändigt i kyl-/fryskombinationen. Avlägsna skyddsfolien från dörrar och på höljet.

l Skydda mot hetta och direkt solstrålning. Placera inte kyl-/fryskombinationen i fuktig eller våt miljö, detta för att undvika rost eller försämrad isolering. l Spruta inte vatten på kyl-/fryskombinationen och placera den inte i fuktig miljö där den lätt kan komma i kontakt med stänkvatten. Den elektriska isoleringen av kyl-/fryskombinationen kan då försämras.

l Placera kyl-/fryskombinationen på en välventilerad plats inomhus. Golvet måste vara plant och stabilt (vrid produkten åt vänster eller höger för att ställa in nivelleringsfötterna om den står ostadigt).

l Ovanför kyl-/fryskombinationen måste det vara mer än 30 cm utrymme och kyl-/fryskombinationen skall ställas upp mot väggen med 10 cm avstånd för att underlätta värmeavledningen. 2 Ändamålsenlig användning av kylskåp119

2.2 Nivelleringsfötter

1) Försiktighetsåtgärder före användningen:

Säkerställ att kyl-/fryskombinationen är lossad från elnätet innan du använder tillbehörsdelar. Innan nivelleringsfötterna ställs in skall försiktighetsåtgärder vidtas så att inte personskador uppstår.

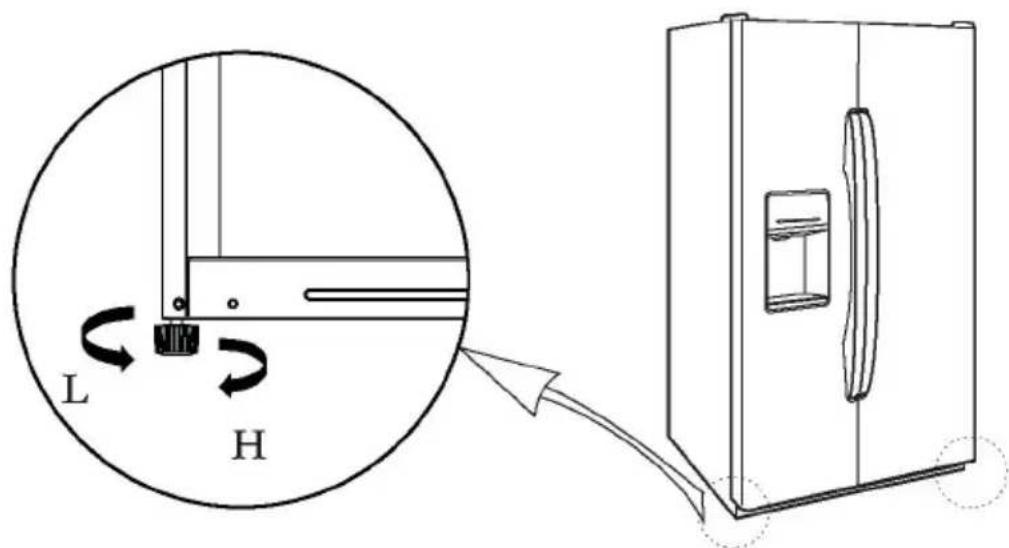

2) Schematisk bild av nivelleringsfötterna

(Bilden ovan är endast en referens. Den faktiska konfigurationen är avhängig av slutprodukten.)

3) Inställningsmetod:

a. Vrid fötterna medsols för att höja upp kyl-/fryskombinationen; b. Vrid fötterna motsols för att sänka ned kyl-/fryskombinationen; c. Ställ in höger och vänster fot enligt beskrivningen.120

2.3 Inställning av dörren

1) Försiktighetsåtgärder före användningen:

Säkerställ att kyl-/fryskombinationen är lossad från elnätet innan du använder tillbehörsdelar. Innan dörren ställs in skall försiktighetsåtgärder vidtas så att inte personskador uppstår.

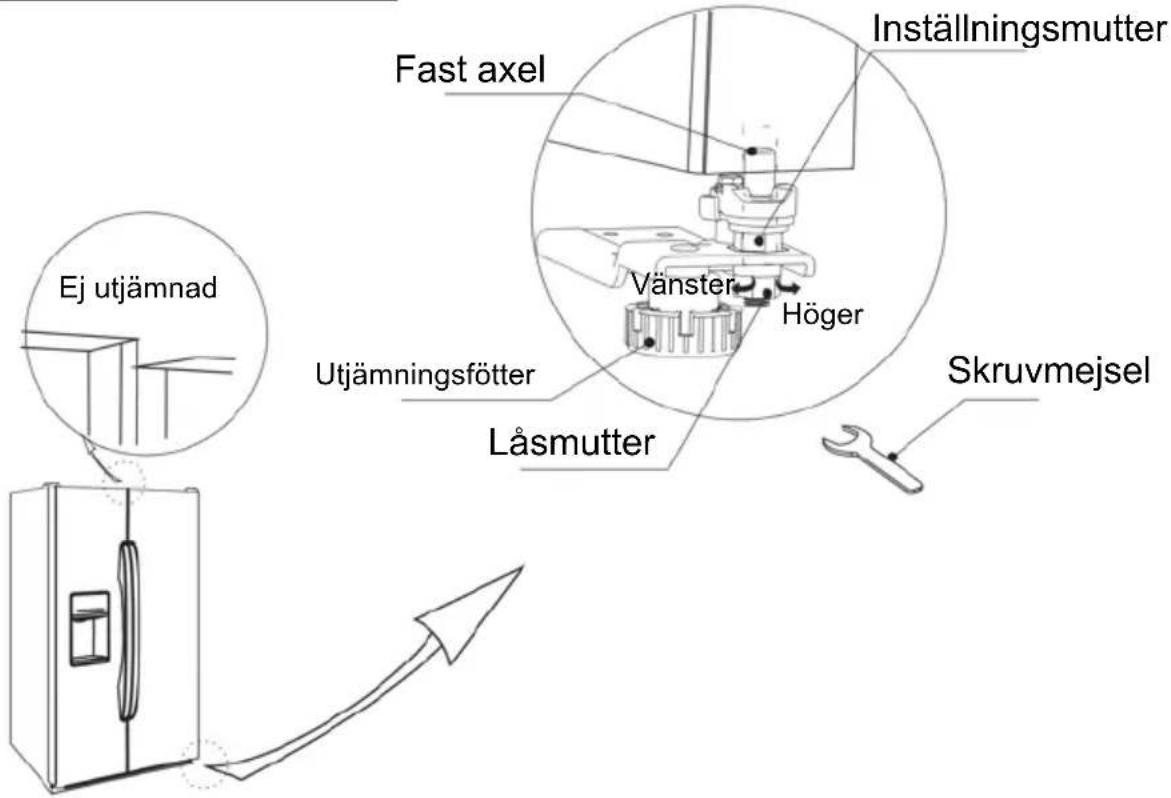

2) Schematisk bild av dörrinställningen

(Bilden ovan är endast en referens. Den faktiska konfigurationen är avhängig av slutprodukten.) Om kyl-/fryskombinationen är för låg: Öppna dörren, lossa låsmuttern med en skruvmejsel och vrid inställningsmuttern motsols för att höja upp dörren. När dörrarna är inriktade drar man åt låsmuttern igen genom att vrida den motsols. Om kyl-/fryskombinationen är för hög: Öppna dörren och vrid inställningsmuttern med en skruvmejsel medsols för att sänka dörren. När dörrarna är inriktade drar man åt låsmuttern igen genom att vrida den motsols. Fast axel Inställningsmutter Skruvmejsel Höger Låsmutter Ej utjämnad Utjämningsfötter Vänster121

Alla byten och allt underhåll av LED-lamporna skall utföras av en kvalificerad person.

l Låt kyl-/fryskombinationen vila i en halvtimme före första igångsättning innan du ansluter den till strömförsörjningen. l Före inläggning av färska eller frysta livsmedel måste kyl-/fryskombinationen vara igång i 2-3 timmar (mer än 4 timmar sommartid, om omgivningstemperaturen är hög).

l Planera in utrymme så att dörrarna och facken kan öppnas bekvämt. l Bilden ovan är endast en referens. Den faktiska konfigurationen är avhängig av slutprodukten.

l Produkten skall placeras i rummets svalaste del, borta från värmealstrande apparater eller elementrör, och utanför direkt solstrålning. l Låt varma livsmedel svalna till rumstemperatur innan du lägger in dem i kylen. En överbelastning av produkten gör att kompressorn går längre. Livsmedel som fryses in alltför sakta kan tappa i kvalitet eller fördärvas. l Se till att förpacka livsmedlen rätt och torka behållarna torra innan du ställer in dem i kylen. Då reduceras frostbildningen invändigt i skåpet. l Klä inte in facken med aluminiumfolie, vaxat papper eller hushållspapper. Det stör cirkulationen av kalluft och gör skåpet mindre effektivt. l Ordna och märk upp livsmedlen så slipper du öppna dörren så ofta och slösa tid på att söka rätt på det du vill plocka ut. Ta ut så mycket livsmedel du behöver på en gång och stäng dörren så fort som möjligt.122

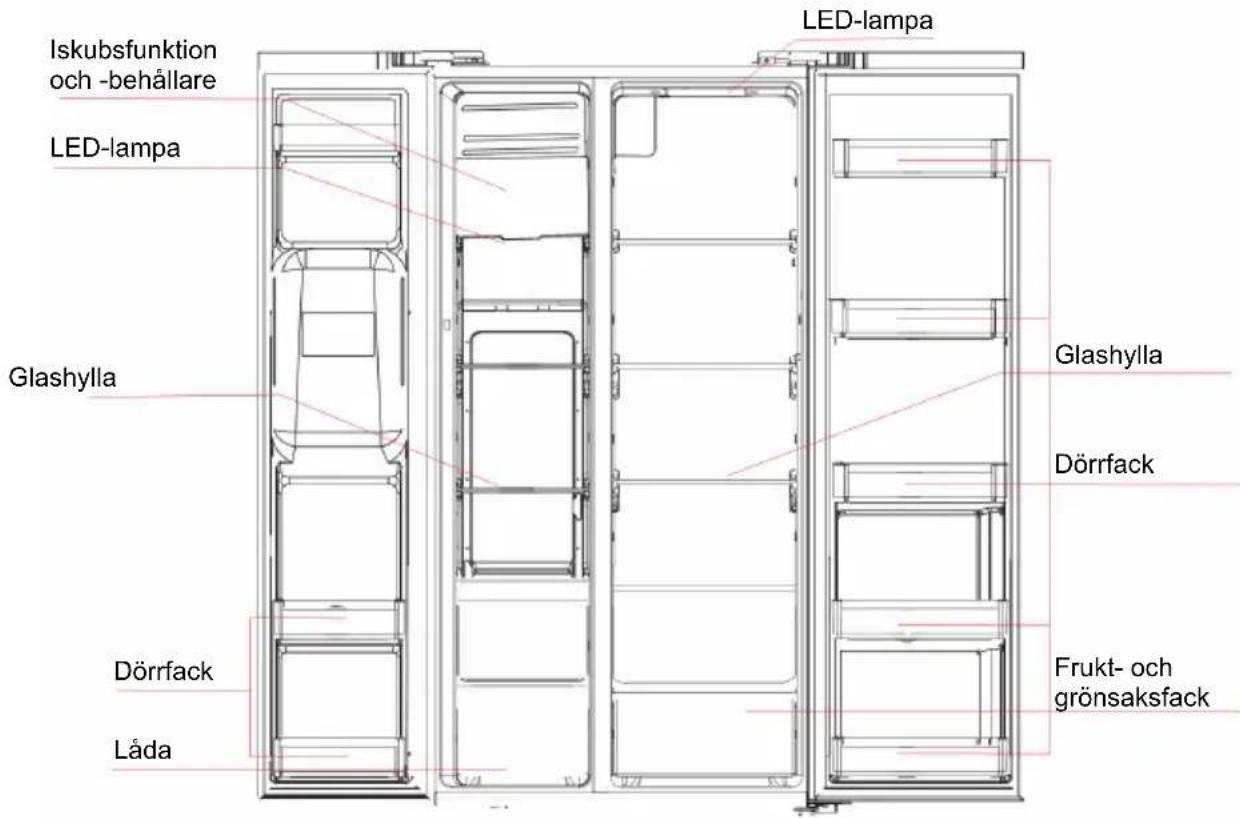

3.1 Huvudkomponenter

(externt filter) (Bilden ovan är endast en referens. Den faktiska konfigurationen är avhängig av slutprodukten.) Kylfack l Kylfacken passar för förvaring av frukt, grönsaker, drycker och andra livsmedel som snart skall konsumeras. l Tillagade livsmedel får läggas in i kylfacken först när de har svalnat till rumstemperatur. l Vi rekommenderar att man lägger in livsmedlet i en behållare som kan tillslutas väl, innan det läggs in i kyl-/fryskombinationen. l Glashyllornas höjd kan justeras så att man får lämpligt förvaringsutrymme och en bekväm hantering. Frysfack l I frysfacken håller sig livsmedlen fräscha under lång tid. Frysfacken används i huvudsak för förvaring av frysvaror och för tillverkning av iskuber. l Frysfacken passar för förvaring av kött, fisk, risbollar och andra livsmedel som inte skall konsumeras inom kort. l Kött kan med fördel delas upp på mindre bitar, så blir hanteringen enklare. Observera att livsmedel måste konsumeras inom hållbarhetstiden. Info: Förvaring av alltför mycket livsmedel direkt efter den första igångsättningen kan försämra kyl-/fryskombinationens frysverkan. De förvarade livsmedlen får inte blockera luftutsläppet eftersom frysverkan då försämras. 3 Uppbyggnad och funktioner LED-lampa Glashylla Dörrfack Frukt- och grönsaksfack Låda Dörrfack Glashylla LED-lampa Iskubsfunktion och -behållare123

(Bilden ovan är endast en referens. Den faktiska konfigurationen är avhängig av slutprodukten.)

Utkast av kallt vatten

Symbol för spärrning/upplåsning

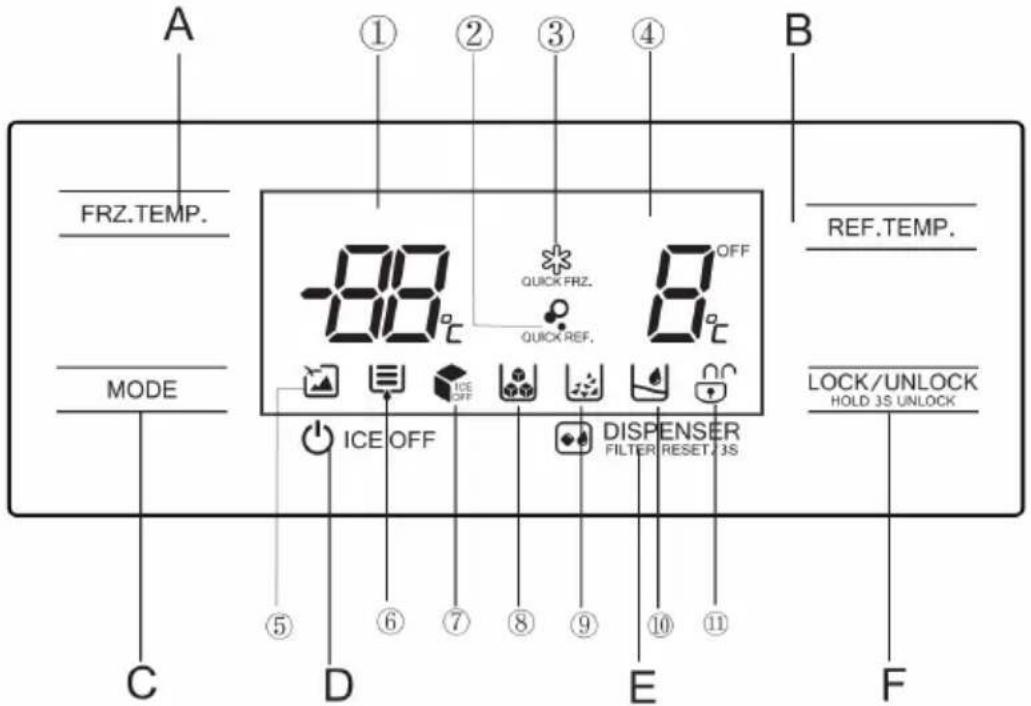

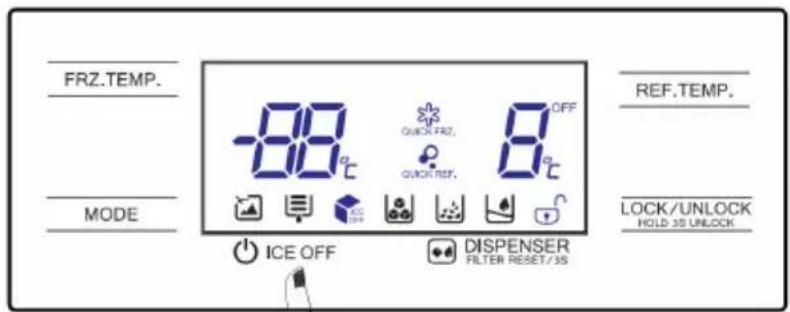

A. Temperaturreglering av frysfacken B. Temperaturreglering av kylfacken C. Lägesinställning D. Is AV/PÅ E. Utkast av iskuber/kallt vatten/filterinställning F. Spärrning/upplåsning

När kyl-/fryskombinationen sätts igång för första gången lyser displayen i 3 sekunder. Under tiden ljuder starttonen och sedan växlar displayen till normal driftsindikering. Vid den första användningen av kyl-/fryskombinationen skall temperaturen för kylfacken ställas in till 5 °C och för frysfacken till -18 °C. Om ett fel uppstår visar displayen en felkod i temperaturvisningsfältet (se nästa sida). I normaldrift visar displayen den inställda temperaturen för kyl- och frysfacken. Om man i normalfallet inte hanterar kyl-/fryskombinationen manuellt under 30 sekunder, låses manöverfältet automatiskt. I förreglat tillstånd släcks displayen efter 30 sekunder.124

2) Spärrning /upplåsning

I upplåst tillstånd trycker man på knappen i 3 sekunder för att spärra displayen . I spärrat tillstånd trycker man på knappen i 3 sekunder för att låsa upp displayen . Alla alternativ nedan måste ställas in i upplåst tillstånd.

Tryck på lägesknappen för att välja ett annat styrläge.

Tryck på knappen för att komma till semesterläget. Symbolen tänds och semesterläget aktiveras så snart som manöverfältet har spärrats. Tryck på knappen FRZ.TEMP. eller REF.TEMP., för att lämna semesterläget.

5) Läge ”Quick REF.“

Tryck på knappen för att komma till snabbkylläget. Symbolen tänds och snabbkylläget aktiveras så snart som manöverfältet har spärrats. Tryck på knappen REF.TEMP., för att komma till snabbkylläget.

6) Läge ”Quick FRZ.“

Tryck på knappen för att komma till snabbfrysläget. Symbolen tänds och snabbfrysläget aktiveras så snart som manöverfältet har spärrats. Tryck på knappen FRZ.TEMP. för att komma till snabbfrysläget.

7) Temperaturinställning av kylfacken

Tryck på temperaturinställningsknappen för kylfacken . Nu blinkar indikeringen för kyltemperaturen. Tryck igen på knappen för att ställa in temperaturen. Nu hörs pipsignaler. Temperaturinställningsområdet ligger mellan 2 °C och 8 °C. Vid varje knapptryck ändras temperaturen med 1 °C. Efter inställningen blinkar kyltemperaturen i 5 sekunder. Den nya temperaturinställningen börjar gälla när man har spärrat manöverfältet.

8) Temperaturinställning av frysfacken

Tryck på temperaturinställningsknappen för frysfacken . Nu blinkar indikeringen för frystemperaturen. Tryck igen på knappen för att ställa in temperaturen. Nu hörs pipsignaler. Temperaturinställningsområdet ligger mellan -16 °C och -24 °C. Vid varje knapptryck ändras temperaturen med 1°C. Efter inställningen blinkar frystemperaturen i 5 sekunder. Den nya temperaturinställningen börjar gälla när man har spärrat manöverfältet.

9) Inställning av snabbfrystiden

Tryck på knappen FRZ.TEMP i snabbfrysläge i 3 sekunder. Temperaturindikeringen visar den aktuella snabbfrystiden. Tryck igen på knappen FRZ.TEMP för att ställa in snabbfrystiden. Inställningen visar växelvis ”26-48-26-48...“. Spärra manöverfältet eller tryck på knappen FRZ.TEMP i 3 sekunder för att lämna inställningen av snabbfrystiden. Snabbfrystiden, 48 timmar, är i huvudsak avsedd för laboratorietester och rekommenderas inte för slutkonsument.125

Tryck på knappen ICE OFF . Symbolen tänds eller släcks, vilket betyder att isfunktionen slås av och på. 11 AUTOMAT Tryck på knappen för att välja utkast av iskuber eller vatten. Displayen visar ”Utkast av iskuber/utkast av krossad is/utkast av vatten/inget utkast” och sedan tänds tillhörande symbol på manöverfältet. När kyl-/fryskombinationen är i drift ackumuleras vattenfiltrets driftstid. Efter 150 dagar lyser vattenfiltersymbolen och efter 180 dagar blinkar den. Tryck på knappen i 3 sekunder för att återställa vattenfiltrets driftstid.

12) Förvaring vid strömavbrott

Vid ett strömavbrott lagras aktuell driftsstatus och bibehålls fram till nästa igångsättning.

13) Öppningsvarning och larmstyrning

När dörren till kylfacken öppnas, ljuder varningstonen. Om dörren inte stängs inom två minuter hörs en summerton igen en gång per sekund tills att dörren stängs.

Följande varningar på displayen hänvisar till störningar i kyl-/fryskombinationen. Även om kyl- och frysfunktionen kan vara intakt vid följande fel, bör användaren kontakta ett underhållsföretag. Felkod Felbeskrivning

Fel i avkänningskretsen i temperatursensorn för kylfacken

Fel i avkänningskretsen i sensorn för cirkulation av omgivningstemperaturen

Fel i avkänningskretsen i temperatursensorn för frysfacken

Fel i avkänningskretsen i upptiningssensorn för frysfacken

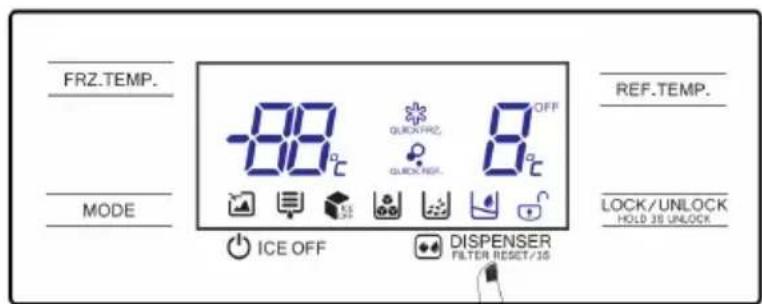

3.3 Is- och vattenautomat

l Vid produktionen av iskuber och krossad is uppstår ljud: Vattenventilen genererar surrande ljud; vattnet som rinner in i isbehållaren genererar ljud; sönderdelningen av is till kross eller till iskuber, eller is som faller ned i behållaren, genererar ljud. Dessa ljud är normala. l Repor kan uppstå när iskuberna kastas ut. Detta är helt normalt. l Isen i behållaren kan klibba ihop. I så fall tar man ut isbehållaren och delar upp isen i bitar, t.ex. genom att trycka försiktigt med en plast- eller träsked. l Se även kapitel ”Rengöring av isbehållaren”. För att undvika överhettning av motorn till ismaskinen, ta ut isen ca 1 minut efter att motorn har stannat. Vänta ett tag tills att motortemperaturen har nått driftstemperatur. Ta is ur isbehållaren när du behöver mycket is. l I kapitel ”Rengöring av isbehållaren” beskrivs hur du tar ut isbehållaren ur frysfacket. l Om det inte finns tillräckligt med is i isbehållaren kan ingen is tas ut. Vänta en stund tills att mer is har bildats. För att undvika dålig lukt eller smak på isen måste man regelbundet rengöra isbehållaren. l Is och vatten kan tas ut endast när dörren till frysfacket är stängd. Om man öppnar dörren till frysfacket medan man tar ut vatten och is, stoppas processen automatiskt.

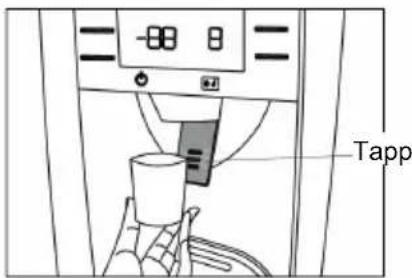

1) Utkast av kallt vatten

Tryck på knappen tills att symbolen visas. Tryck kärlet i riktning mot tappen. Det kalla vattnet rinner in i kärlet. Ta bort kärlet från tappen och avsluta uttaget av vatten.

2) Utkast av krossad is

Tryck på knappen tills att symbolen visas. Sätt kärlet direkt invid öppningen på utkastet så att inte isen hamnar på sidan. Tryck kärlet i riktning mot tappen. Fyll kärlet med krossad is. Ta bort kärlet från tappen och avsluta uttaget av krossad is. Tapp Tapp127

3) Utkast av iskuber

Tryck på knappen tills att symbolen visas. Tryck kärlet i riktning mot tappen. Iskuberna faller ned i fatet. Ta bort kärlet från tappen och avsluta uttaget av iskuber.

4) Frånslagning av istillverkning

Om funktionen för utkast av vatten och is inte skall användas på ett längre tag kan du stänga av isfunktionen. Tryck på knappen ICE OFF, nu aktiveras symbolen . (Bilden ovan är endast en referens. Den faktiska konfigurationen är avhängig av slutprodukten.) Tapp128

l Avlägsna damm bakom kyl-/fryskombinationen och på golvet i rätt tid för att förbättra kyleffekten och spara energi. l Kontrollera dörrtätningen regelbundet så att inte smuts samlas. Rengör dörrtätningen med en mjuk trasa fuktad med såpvatten eller utspätt rengöringsmedel. l Innanmätet i kyl-/fryskombinationen skall rengöras regelbundet för undvikande av luktbildning. l Stäng av skåpet före rengöring av innanmätet, avlägsna alla livsmedel, drycker, hyllplan, fack etc. l Använd en mjuk trasa eller en mjuk svamp, och rengör innanmätet i skåpet med en blandning av två matskedar bakpulver och en kvarts liter varmt vatten. Torka sedan av ytorna med en vattenindränkt trasa. Öppna dörren efter rengöring och låt innanmätet lufttorka innan du sätter igång skåpet igen. l Svåråtkomliga områden av kyl-/fryskombinationen (t.ex. trånga mellanrum eller hörn) skall torkas av regelbundet med en mjuk trasa, en mjuk borste eller liknande, och vid behov med hjälpverktyg (t.ex. smala pinnar) så att inga föroreningar eller bakterier kan samlas. l Använd inte såpa, rengöringsmedel, skurkräm, sprayrengöring etc., eftersom dessa kan orsaka lukt eller förorening av livsmedlen inne i skåpet. l Rengör flaskhållaren, hyllplanen och facken med en mjuk trasa fuktad med såpvatten eller utspätt rengöringsmedel. Torka torrt med en mjuk trasa eller låt lufttorka. l Torka av kyl-/fryskombinationens utsida med en mjuk trasa fuktad med såpvatten, rengöringsmedel etc., och torka sedan torrt. l Använd inga hårda borstar, stålull, trådborstar, slipmedel (t.ex. tandkräm), organiska lösningsmedel (t.ex. alkohol, aceton etc.), kokande vatten, syror eller luter, eftersom dessa kan skada ytan och innanmätet i kyl-/fryskombinationen. Kokande vatten och organiska lösningsmedel som bensol kan deformera eller skada plastdelar. l Under rengöring får man inte spola direkt med vatten eller andra vätskor, detta för att undvika kortslutningar och skador på den elektriska isoleringen.

l Tryck ihop dörrfacken enligt riktningspilen i bilden nedan med båda händerna och uppåt, för att ta ut dem. l Efter rengöring av det uttagna dörrfacket kan man ställa in dess höjd efter egna önskemål. (Bilden ovan är endast en referens. Den faktiska konfigurationen är avhängig av slutprodukten.) 4 Underhåll och skötsel av produkten Dra ur kontakten till kyl-/fryskombinationen vid avfrostning och rengöring.129

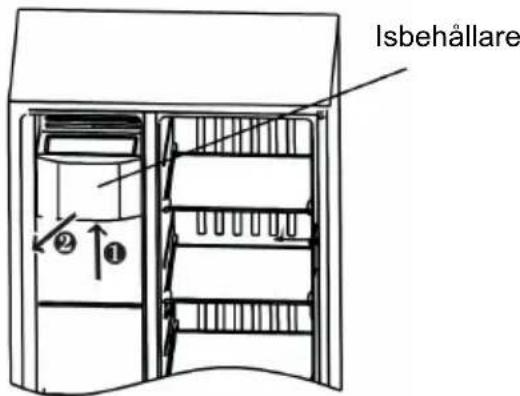

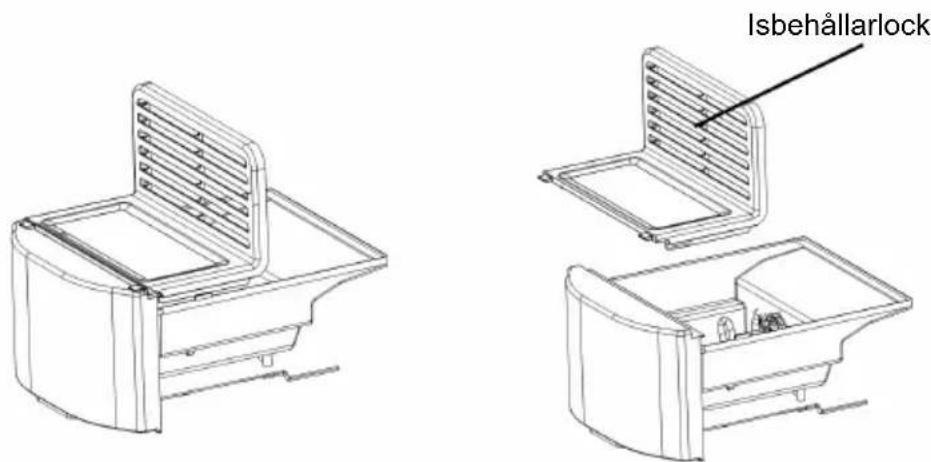

4.3 Rengöring av isbehållaren

Is i isbehållaren kan blockera utloppet p.g.a. klumpar eller annat. I så fall måste isbehållaren rengöras eller isklumparna tas bort.

1) Tryck på knappen ICE OFF , för att avbryta istillverkningen och stänga av kyl-/fryskombinationen (dra ur

kontakten ur uttaget). Håll fast isbehållarens komponenter med båda händerna och dra den horisontellt uppåt och utåt.

2) Demontera locket till isbehållaren och rengör den med ett neutralt rengöringsmedel, rena trasor och vatten.

Sätt tillbaka den i omvänd ordning.

3) Stäng dörren till frysfacket.

Sätt i kontakten igen. Tryck på knappen ICE OFF för att återaktivera istillverkningen. Isbehållare Isbehållarlock130

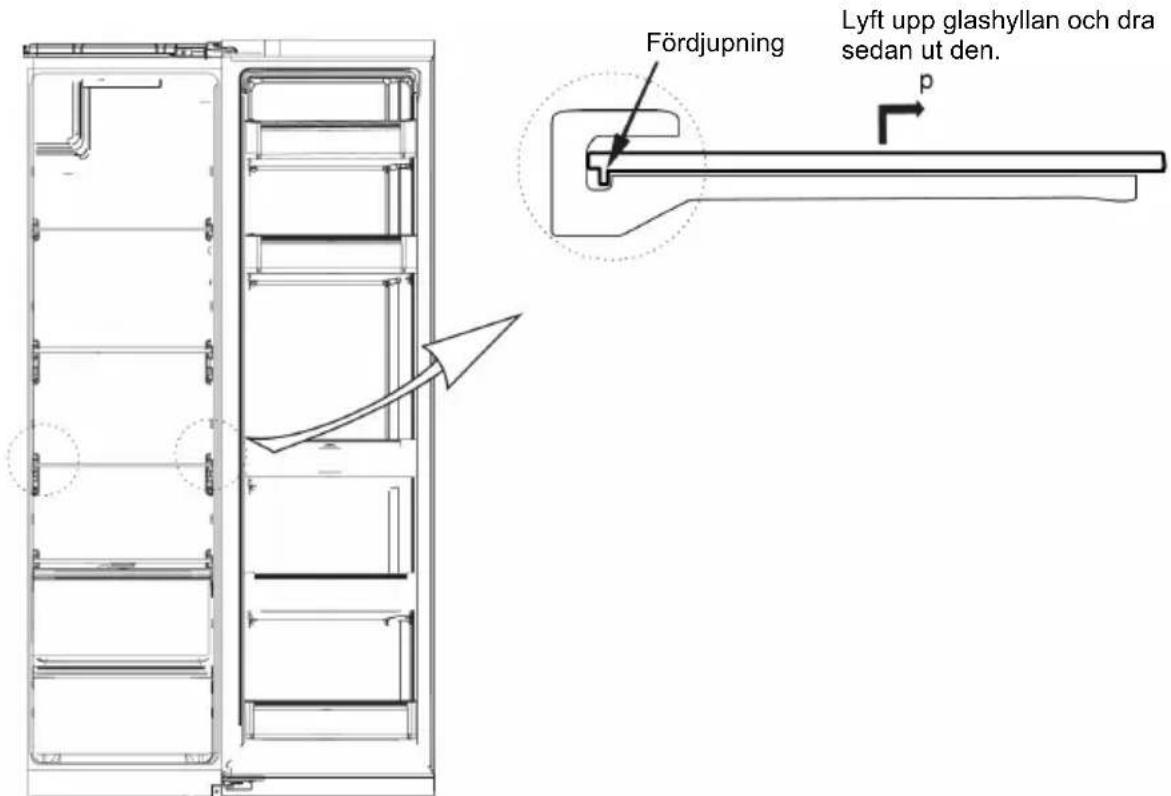

4.4 Rengöring av glashyllorna

l Eftersom det finns en fördjupning längst bak i kyl-/fryskombinationen som gör att hyllplanen inte kan ut direkt, måste man tippa dem en aning uppåt först. l Rengör hyllplanen och sätt i dem efter eget önskemål. (Bilden ovan är endast en referens. Den faktiska konfigurationen är avhängig av slutprodukten.)

4.5 Rengöring av isgaller och vattenledning

l Om du inte har använt isfunktionen på ett längre tag måste du vidta följande åtgärder före nästa användning. Töm isen ur isbehållaren, fyll den till ca hälften (ungefär 24 timmar) och kasta bort isen igen. Sedan kan du använda isfunktionen som vanligt igen. l Om du inte har använt vattenfunktionen på ett längre tag måste du tömma ut två liter vatten före nästa användning. Sedan kan du använda vattenfunktionen som vanligt igen.

l Kyl-/fryskombinationen är konstruerad enligt principen om luftkylning, och har därför en automatisk avfrostningsfunktion. Frost som uppstår vid säsongs- eller temperaturväxlingar kan även tas bort manuellt genom att man lossar skåpet från elnätet eller torkar av frosten med en torr handduk.

l Strömavbrott: Vid ett strömavbrott, även sommartid, klarar sig livsmedlen i skåpet i flera timmars tid. Under strömavbrottet bör man öppna dörrarna så sällan och så snabbt som möjligt. Lägg inte in nya livsmedel i skåpet. l Om produkten inte skall användas på en längre tid: Produkten måste lossas från elnätet och sedan rengöras. Låt sedan dörrarna stå öppna för att undvika luktbildning. l Förflyttning: Innan kyl-/fryskombinationen flyttas måste man ta ut allting, fästa hyllplanen, grönsaksfacket, frysfacken etc. med tejp och dra åt nivelleringsfötterna. Stäng dörrarna och fixera med tejp. Under förflyttningen får produkten inte ställas upp och ned, ej läggas horisontellt eller utsättas för vibrationer. Produkten får inte lutas mer än 45°. Produkten skall vara igång kontinuerligt efter idrifttagning. Generellt får driften av produkten inte avbrytas eftersom livslängden då kan påverkas. Fördjupning Lyft upp glashyllan och dra sedan ut den.131

5.1 Du kan själv försöka åtgärda följande enklare problem.

Om de inte kan lösas skall du kontakta kundtjänst. Misslyckad inkoppling Kontrollera om produkten är ansluten till strömförsörjningen eller om kontakten är rätt isatt. Kontrollera om spänningen är för låg. Kontrollera om det råder strömavbrott eller om delströmkretsar har löst ut. Lukt Kraftigt luktande livsmedel måste vara tätt tillslutna. Kontrollera om det finns skämda varor i kyl-/fryskombinationen. Rengör innanmätet av kyl-/fryskombinationen. Långvarig drift av kompressorn En längre tids inkoppling av kompressorn är normal på sommaren när omgivningstemperaturen är hög. Belasta inte kyl-/fryskombinationen alltför kraftigt. Livsmedlen måste få svalna innan de läggs in i skåpet. Dörrarna öppnas alltför ofta. Belysningen tänds inte. Kontrollera om kyl-/fryskombinationen är ansluten till strömförsörjningen och om lampan är skadad. Låt fackman byta ut lampan. Det går inte att stänga dörrarna ordentligt. Dörren fastnar p.g.a. livsmedelsförpackningar. Alltför mycket livsmedel har lagts in i kyl-/fryskombinationen. Kyl-/fryskombinationen står snett. Höga ljud Kontrollera om golvet är plant och om kyl-/fryskombinationen står stabilt. Kontrollera om tillbehören är placerade på de rätta ställena. Dörrtätningen är inte tät. Avlägsna främmande partiklar från dörrtätningen. Värm upp dörrtätningen och låt den svalna igen. (eller blås med en fön eller värm upp den med en varm handduk). Vattentråget rinner över Det är alltför mycket livsmedel i kyl-/fryskombinationen, eller de förvarade livsmedlen innehåller för mycket vatten. Det leder till kraftig avfrostning. Dörrarna är inte riktigt stängda, vilket leder till frostbildning genom den inträngande luften och en ökad vattenhalt genom upptining. Varmt hölje Detta har att göra med värmeavledningen från den inbyggda kondensatorn via höljet, vilket är normalt. Om höljet blir hett p.g.a. hög omgivningstemperatur, alltför mycket livsmedel har lagts in eller om kompressorn stängs av, måste man ombesörja korrekt ventilation för att underlätta värmeavledningen. Kondens på ytan Kondens på ytterhöljet och dörrtätningarna i kyl-/fryskombinationen är normalt när luftfuktigheten är för hög. Torka bort kondensen med en ren handduk. Ovanligt ljud Summerton: Kompressorn kan generera en summerton, vilket är högt speciellt vid start eller stopp. Detta är normalt. Knarrande ljud: Kylmedlet som strömmar igenom produktens innanmäte kan orsaka ett knarrande ljud, som är normalt.

5 Avhjälpande av fel132 Installation av vattenledningen

1. Före installation

Uppgifterna i bruksanvisningen är endast referenser. Den fysiska produkten kan avvika.

1) Säkerställ att kylen är lossad från elnätet innan du installerar tillbehörsdelar.

2) Risk för strömstötar!

Produktens vattentryck är 147-834 kPa (1,5 - 8,5 kgf/cm). Om vattentrycket är för högt måste du installera en dekompressor.

3) Anslut inte vattenledningen till en varmvattenberedare.

Böj inte rören vid läggningen och koppla ihop vattenledningarna korrekt.

4) Använd inga gamla eller begagnade vattenledningar. Köp en muff för förbindning av röret och

vattenkranen, och installera den enligt illustrationen.

5) Efter 6 månaders kontinuerlig drift blinkar symbolen på displayen.

I detta fall måste du byta ut vattenfiltret.

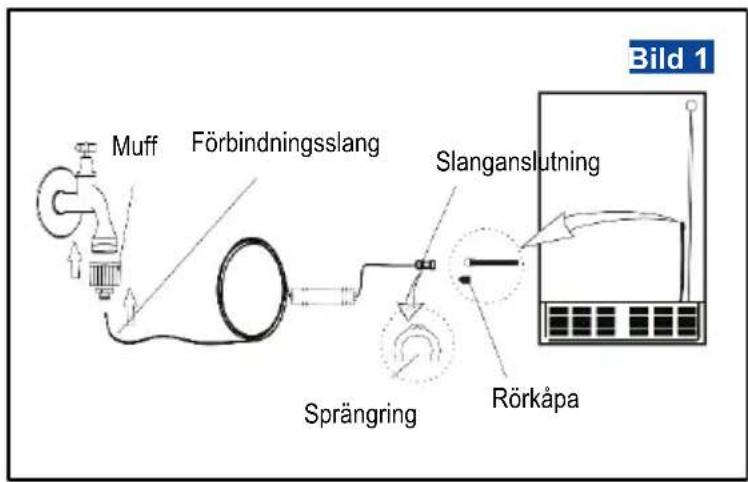

2. Anslutning av vattenledningen (bild 1)

1) Skjut in änden av förbindningsslangen i muffen. Fäst muffen på vattenkranen.

2) Avlägsna rörkåpan från den vita böjliga slangen.

Skjut in änden av den vita böjliga slangen i den slanganslutning som är försedd med en sprängring. Fäst vid behov den böjliga slangen mot väggen för att undvika snubbelrisk.

3) Efter anslutning av ledningarna måste man försiktigt skruva av vattenkranen för att se att

Muff Förbindningsslang Rörkåpa Sprängring Bild 1 Slanganslutning133

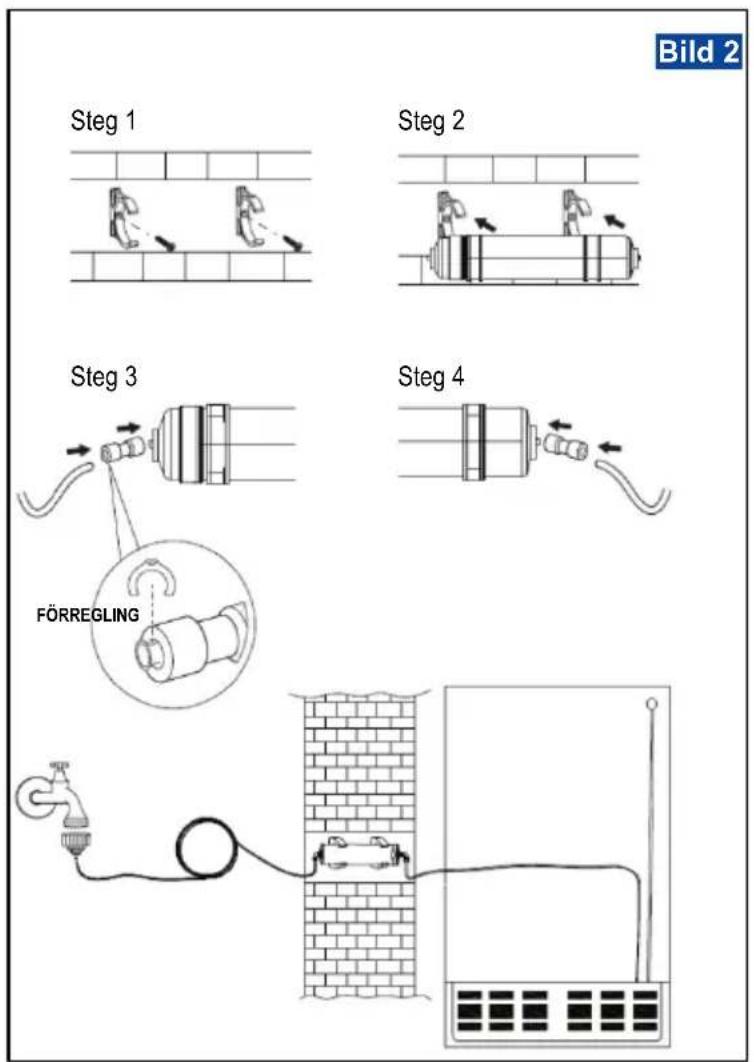

3. Montering och fastsättning av filtret (bild 2)

1) Fäst de båda plastclipsen med skruvar i väggen.

2) Sätt i filtret i clipsen.

3) Montera snabbanslutningen till ett inlopp i filtret och anslut vattentillförseln i en andra ände av

snabbanslutningen. Förregla anslutningen med sprängringen.

4) Montera snabbanslutningen och vattenledningen på filtrets utgång på samma sätt.

5) Kontrollera höger illustration efter installationen.

INFO Om man inte har använt funktionen för kylt vatten på ett längre tag, måste man först ta ut flera koppar vatten och slänga det (restvatten i vattentanken) innan man använder funktionen igen.
