5FS300SE0 - Kylskåp BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Kylskåp med frysfack
Märke	Blaupunkt
Modell	5FS300SE0
Mått (H x B x D)	1033 mm x 540 mm x 545 mm
Temperaturområde kylfack	2°C till 8°C (standard 5°C)
Temperaturområde frysfack	-24°C till -16°C (standard -18°C)
Kylsystem	Luftkylning (automatisk avfrostning)
Avfrostning	Automatisk avfrostning; manuellt alternativ för säsongsfrost
Displaytyp	Digital LED-display med touchknappar
Belysning	LED innerbelysning
Dörr reversibel	Ja (kan ändras från höger till vänster)
Justeringsfötter	Justerbara framfötter
Köldmedium	Brandfarligt (R600a eller liknande)
Snabbkylningsläge	Ja (ställer kyl på 2°C)
Snabbfrysningsläge	Ja (ställer frys på -24°C)
Semesterläge	Ja (kyl av, frys på -18°C)
Barnlås	Ja (touchpad-lås med 3-sekunders tryck)
Dörröppningslarm	Summersignal efter 2 minuter, stannar vid knapptryck
Säkerhetsfunktioner	Varningar för brandfarligt material, förhindrande av instängning av barn, elsäkerhet
Rengöring	Mjuk trasa med tvålvatten eller bakpulverlösning; inga slipande rengöringsmedel
Installationskrav	Utrymme ovanför >30 cm, bakre avstånd >10 cm, välventilerat, jämnt golv
Strömförsörjning	Standard hushåll (220-240 V, frekvens 50/60 Hz antas)
Kyld låda	Finns (för korttidsförvaring av färskt kött/fisk)

Vanliga frågor - 5FS300SE0 BLAUPUNKT

Hur ändrar jag dörrens öppningsriktning?

För att vända dörren, koppla först bort apparaten och ta bort all mat. Följ detaljerade steg i manualen: ta bort övre gångjärnskåpa, skruvar och gångjärn; ta bort kylskåpsdörren och mitten gångjärn; ta bort fryssdörren och nedre gångjärn; montera gångjärnskomponenter på motsatt sida; sätt ihop dörrar och återanslut kablar. Använd en stjärnskruvmejsel, spackelspade och hylsnyckel. Behåll medföljande reservdelar.

Vad betyder felkoderna E1, E2, E3, E5, E6, E7?

E1: Fel på temperaturgivare i kylfack. E2: Fel på temperaturgivare i frysfack. E3: Fel på temperaturgivare i kyld låda. E5: Fel i avfrostningsgivarkrets för frys. E6: Kommunikationsfel. E7: Fel på omgivningstemperaturgivare. Kontakta en kvalificerad tekniker för reparation.

Hur ställer jag in temperaturen på kylskåpet?

Tryck på Kyl-knappen upprepade gånger för att cykla från 2°C till 8°C (varje tryck minskar med 1°C, slinga). För frysen, tryck på Frys-knappen för att justera från -16°C till -24°C. Standardinställningarna är 5°C för kyl och -18°C för frys.

Hur aktiverar jag snabbkylning eller snabbfrysning?

För snabbkylning, tryck och håll Kyl-knappen i 3 sekunder. Kyltemperaturen ställs in på 2°C. För att avsluta, tryck och håll igen i 3 sekunder. För snabbfrysning, tryck och håll Frys-knappen i 3 sekunder, ställer frysen på -24°C. Avsluta på samma sätt. Dessa lägen kan inte användas samtidigt med semesterläget.

Hur låser jag upp displaypanelen?

Om displayen är låst (låsikon lyser), tryck och håll Semester-knappen i 3 sekunder. Ikonen släcks och summersignalen ljuder, vilket indikerar att panelen nu är upplåst. För att låsa, upprepa samma process.

Vad ska jag göra vid strömavbrott?

Håll dörrarna stängda så mycket som möjligt. Mat kan förbli säker i flera timmar. Undvik att lägga till färsk mat. När strömmen återkommer, kontrollera matens skick. Om avbrottet är långvarigt, konsumera lättfördärvliga varor snabbt.

Hur rengör jag kylskåpets insida?

Koppla bort apparaten och ta bort all mat och hyllor. Rengör insidan med en mjuk trasa doppad i en lösning av två matskedar bakpulver i en liter varmt vatten. Skölj med rent vatten och torka torrt. Lämna dörrarna öppna för att lufttorka innan du återansluter strömmen. Använd inte tvål, rengöringsmedel eller slipande rengöringsmedel.

Varför låter mitt kylskåp surrande eller knarrande?

Ett surrande ljud från kompressorn är normalt, särskilt vid start eller stopp. Ett knarrande ljud orsakas av köldmedium som strömmar genom systemet. Om ljudet är högt eller ovanligt, kontrollera att apparaten är i våg och att tillbehör är korrekt placerade.

Hur installerar jag dörrhandtaget?

Fäst handtaget med skruvar med en stjärnskruvmejsel i de förborrade hålen på dörren. Snäpp sedan fast skruvlocken över skruvarna. För demontering, ta bort locken och skruva loss.

Hur justerar jag justeringsfötterna?

Vrid framfötterna medurs för att höja kylskåpet och moturs för att sänka det. Justera båda fötterna tills apparaten är stabil och i våg. Använd ett vattenpass om det behövs.

BRUKSANVISNING 5FS300SE0 BLAUPUNKT

1. 1. Varningar....96-97
      1.2 Varningssymbolernas betydelse ....98
      1.3 Elrelaterad information....98
      1.4 Användarinstruktioner 99
      1.5 Uppställningsinstruktioner....99-100
      1.6 Driftinstruktioner 100
      1.7 Information om avfallshantering....100

2) Rätt användning av kylprodukten

2.1 Uppställning.... 101
2.2 Montera dörrhandtag 102
2.3 Nivelleringsfötter 103
2. 4 Byte av dörranslag, höger-vänster 103-105
2.5 Idrifttagning....106
2.6 Tips till energibesparing....106

3 Konstruktion och funktioner

3.1 Huvudkomponenter 107
3.2 Funktioner....108-109

4 Underhålla och sköta kyl-och fryskombination

4.1 Vanlig rengöring....110
4. 2 Rengöra glashyllor ....110
4.3 Avfrosta....110
4.4 Driftavbrott....110

5 Felavhjälpning

5.1 Felavhjälpning 111

6 Garantivillkor / kundtjänst ....131

Varning: brandfara / antändliga ämnen

Avsedd användning

Använd detta skåp

■ endast för kylning och infrysning av matvaror och för istillverkning.
■ endast i privathushåll och i hemmiljö.
■ endast enligt denna bruksanvisning.

Skåpet är avsett att användas på en nivå upp till högst 2000 meter över havet.

Om nätkabeln är skadad måste den bytas ut av tillverkaren, dennes servicepartner eller personer med liknande kvalifikationer, för undvikande av faror.

Förvara inga explosiva ämnen, t.ex. sprayburkar med antändlig drivgas, i denna produkt.

Efter användning och innan underhållsarbete på den utförs måste produkten lossas från elnätet.

WARNING: Håll ventilationsöppningarna i produkthöljet eller i inbyggnadsstrukturen fria från hinder.

WARNING: Använd inga mekaniska anordningar eller andra medel för avfrostningen, vilka inte har rekommenderats av tillverkaren.

WARNING: Skada inte kylmedelskretsloppet.

WARNING: Använd inga elapparater i produktens förvaringsfack, såvida de inte är av den typ som rekommenderas av tillverkaren.

WARNING: Kyl-/fryskombinationen skall bortskaffas enligt lokala föreskrifter eftersom den använder brännbar drivgas och kylmedel.

WARNING: Vid uppställning av produkten måste man se till att nätkabeln inte kläms fast eller skadas.

WARNING: Placera inga bärbara uttag eller bärbara nätdelar på produktens baksida.

Använd inga förlängningskablar eller ojordade adaptrar (med två spetsar).

FARA: Fastklämningsrisk för barn. Innan du slänger ditt gamla kyl- eller frysskåp:

• Demontera dörrarna.
• Lämna kvar hyllplanen så att inga barn kan klättra in i skåpet.

Före installation av tillbehöret måste kyl-/fryskombinationen lossas från strömkällan.

Kylmedlet och cyklopentan-skumplasten i kyl-/fryskombinationen är antändliga. Kyl-/fryskombinationen måste därför hållas borta från brandkällor vid skrotningen och den skall bortskaffas av ett specialistföretag med korrekt kvalifikation (ej genom uppeldning) så att miljö- eller andra skador undviks.

För EN-standard: Denna produkt kan användas av barn från 8 års ålder och av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller bristande kunskap, om de står under uppsikt eller har fått instruktioner om hur apparaten skall användas och förstår de därmed förknippade riskerna. Barn får inte leka med produkten. Barn får rengöra och underhålla produkten endast under överinseende. Barn i en ålder av 3 till 8 år får lägga in och ta ur saker ur kylskåp.

För IEC-standard: Denna produkt får inte användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, om de inte står under uppsikt eller har fått instruktioner om hur apparaten skall användas och förstår de därmed förknippade riskerna.

Barn måste hållas under uppsikt så att de inte kommer åt att leka med produkten.

Instruktionerna för följande punkter måste följas: För undvikande av kontamination av livsmedel måste följande instruktioner beaktas:

• Om dörren hålls öppen länge, kan det uppstå en tydlig temperaturökning i facken.
• Rengör regelbundet de ytor som kommer i kontakt med livsmedel, samt åtkomliga avrinningssystem.
• Förvara rätt kött ochh rå fisk i lämpliga behållare i kyl-/fryskombinationen så att de inte kommer i kontakt med andra livsmedel eller kan droppa på dem.

- Tvåstjärniga frysfack passar för förvaring redan frysta livsmedel, förvaring eller tillverkning av glass samt tillverkning av iskuber. (Info 1)

- En- (*), två- (**) och trestjärniga fack (* * *) är inte lämpliga för infrysning av färska livsmedel. (Info 2)

- Om kylen skall vara tom under en längre tid måste den stängas av, avfrostas, rengöras, torkas och stå med öppen dörr, så att inte mögel bildas.

Info 1, 2 : Kontrollera om detta gäller för din produkttyp.

1. 2 Betydelse av varningssymboler

Förbudssymbol

Detta är en förbudssymbol. Om instruktioner som är märkta med denna symbol inte följs kan det orsaka skador på produkten eller äventyra användarens säkerhet.

Varningssym

Detta är en varningssymbol. Det är oumbärligt att strikt följa instruktioner som är märkta med denna symbol. I annan fall föreligger risk för materiella skador eller personskador.

Informationssy

Detta är in informationssymbol. Instruktioner märkta med denna symbol kräver särskild uppmärksamhet. Otilräcklig försiktighet kan orsaka lätta eller mättliga personskador eller skador på produkten.

Den här handboken innehåller många viktiga säkerhetsuppgifter som användare ska följa.

1.3 Elrelaterad information

• Dra inte i anslutningskabeln när du kopplar bort kylskåpet. Fatta tag i kontakten och dra den direkt ur uttaget.

• För att kunna säkerställa säker drift får nätkabeln inte användas om den är skadad eller sliten.

• Använd ett speciellt för kylskåp konstruerat uttag som inte delar med andra produkter. Nätkontakten måste vara säkert ansluten till uttaget. I annat fall kan brand uppstå.

• Se till att uttagets jordkontakt är försedd med en pålitlig jordledning.

- Om det skulle läcka ut brännbar gas ska du vrida med ventilen på den läckande ledningen och öppna dörrar och fönster. Koppla inte bort kylskåpet eller andra produkter, eftersom gnistor kan orsaka explosion.

- Använd inte elektriska verktyg för arbeten på produkten, om de inte tillhör till en sort som tillverkaren rekommenderar.

1. 4 Användarinstruktioner

• Demontera inte kylskåpet godtyckligt eller bygg inte om den. Manipulera inte med kylmedelkretsen. Produkten måste underhållas av en sakkunnig person.
  En skadad nätkabel måste bytas genom tillverkaren, tillverkarens serviceavdelning eller specialiserade företag för att undvika risker.

• Gliporna mellan kylskåpets dörrar och kylskåpets dörr och höljet är små. Håll händer borta från dessa områden för att inte klämma in fingrarna. Stäng kylskåpets dörrar mjukt för att inget ska falla ut.
• Ta inte ut frysvaror eller behållare med fuktiga händer ur frysdelen, framför allt om de är av metall, för att förhindra frysskador.

- Barn får inte klättra in i kylskåpet eller på kylskåpet. Det finns risk för kvävning och personskador på grund av fall.

• Ställ inga tunga föremål på kylskåpet. Du skulle kunna falla ned när kylskåpets dörr stängs eller öppnas och orsaka personskador.
• Koppla bort nätkontakten vid strömavbrott eller när kylskåpet ska rengöras. När du kopplar ort kyl- och frysskåpet från elnätet ska du vänta i fem minuter innan du kopplar in den igen för att undvika skador på kompressorn på grund av täta tillkopplingar.

• Förvara inga brännbara, explosiva, flyktiga eller korrosionsfria produkter i kylskåpet för att förhindra skador på produkten samt brand.
• Ställ heller inte några brännbara produkter i kylskåpets närhet för att undvika brandrisk.
• Kylskåpet är avsedd för hemmabruk, d.v.s. för att förvara livsmedel. Det får inte användas för andra ändamål som t.ex. för att förvara blod, läkemedel eller biologiska produkter o.s.v.

- Förvara inte öl, dryck eller andra vätskor i flaskor eller slutna behållare i frysdelen. Flaskorna, burkarna o.s.v. kan spricka när de fryses in och orsaka skador.

1.6 Information om användning

Information om användning

1) Kylskåpet får inte användas under en längre tid med en temperaturinställning under den nedre drifttemperaturgränsen som produkten är konstruerad för (risk för att temperaturen i frysdelen stiger för snabbt och frysvarorna tinar upp).
2) Förvara inte dryck med kolsyra i frysdelen eller i kylskåpsfack med låg temperatur.
3) Följ hos alla livsmedel den av livsmedelstillverkare rekommenderade maximala lagringstiden, framför allt för vanliga frysvaror i frysdelen.
4) Utför de nödvändiga åtgärderna vid avfrostning av kyl- och frysskåpet för att förhindra att frysvarorna temperatur otillåtet stiger, t.ex. genom att linda in frysvarorna i flera skikt tidningspapper.
5) Om frysvarornas temperatur stiger mycket vid manuell avfrostning eller vid underhåll- och rengöringsarbeten, förkortas varans maximala förvaringstid.
6) Det är nödvändigt att i fall av dörrar eller luckor med lås och nycklar att förvara nycklarna utom barns räckhåll och inte i kylskåpets närhet för att barn inte ska kunna bli inspärrade i den.

1.7 Information om avfallshantering

Kylmedlet och cyklopentan-skummedlet i kylskåpet är brännbara. När kylskåpet skrotas, måste den hållas borta från brandkällor. Avfallshanteringen ska utföras av ett specialiserat företag inom avfallshantering med lämplig kvalifikation för att undvika miljöskador eller andra skador.

När kyl- och frysprodukten ska skrotas, ska du ta bort och glashyllorna och förvara dessa på en säker plats så att barn inte ska kunna spärra in sig i produkten och bli skadade.

Korrekt avfallshantering av produkten:

Denna symbol informerar om att denna produkt inte får avfallshanteras tillsammans med vanligt hushållsavfall inom hela EU. För att undvika möjliga miljöskador eller personskador på grund av en okontrollerad avfallshantering ska du låta produkten ansvarsfullt återvinnas och därmed bidra till att material återvinnas på ett hållbart sätt. Använd de lokala återvinningsstationerna eller kontakta återförsäljaren där du köpte produkten. De ser till att produkten återvinns på ett miljövänligt sätt.

2 Korrekt användning av kyl- och frysprodukten

2. 1 Uppställning

- Ta bort allt förpackningsmaterial inklusive kantskydd, skumelement och tejp som finns inuti kylprodukten innan du använder den; dra av skyddsfolien från dörrar och kylskåpets hölje.

- Ställ upp kylskåpet borta från värmekällor och direkt solljus. Undvik vattenpåverkan och fuktiga omgivningar för att förhindra att det bildas rost eller att isoleringens prestanda försämras.

- Spruta inte eller tvätta in kylskåpet; ställ den inte upp på fuktiga platser som lätt besprutas med vatten för att kylskåpets elektriska isolering inte ska påverkas.

- Kyl- och frysskåpet ska ställas upp inomhus i ett rum med bra ventilation. Golvet måste vara jämnt och stabilt (justera nivelleringsfötterna för att jämna ut ojämnheter).

- Kylskåpet ska ha mer än 30 cm fritt utrymme ovanför sig. Avständet mellan baksidan och väggen ska vara minst 10 cm för att garantera rätt värdeavledning.

Försiktighetsåtgärder före installation:

Se till före montering eller justering av tillbehör att kylskåpet är bortkopplat från elnätet.

Försiktighetsåtgärder ska förhindra att handtaget faller av och orsakar personskador.

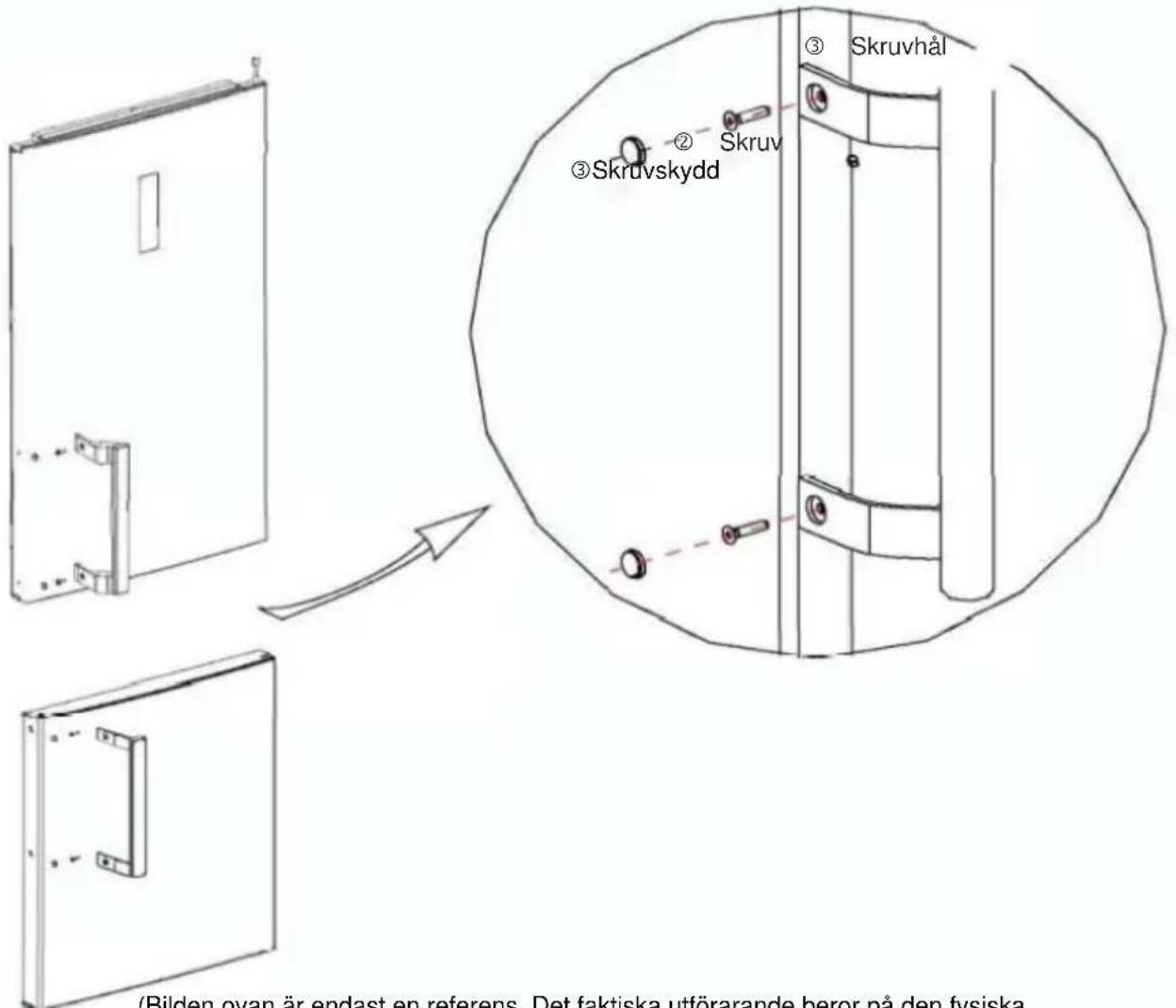

2.2 Montera dörrhandtag

Försiktighetsåtgärder ska förhindra att handtaget faller av och orsakar personskador.

Verktyg som användaren ska ha till hands
	Korshylsnyckel

(Bilden ovan är endast en referens. Det faktiska utförarande beror på den fysiska produkten)

Monteringssteg

a. Skruva in skruvarna ② med en korshylsnyckel i hålet och dra åt ①.
b. Sätt skruvhålsskydden ③ på handtagets skruvhål.
c. Demontera på omvänt sätt.

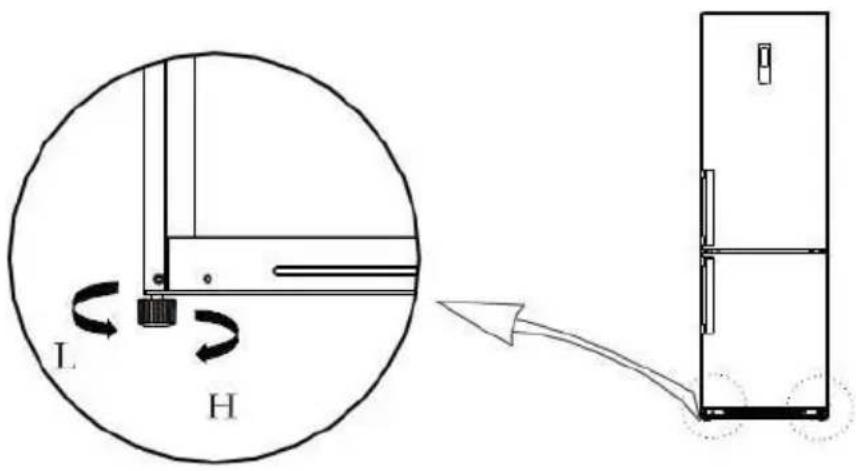

2.3 Nivelleringsfötter

Schemabild för inställning av nivelleringsfötter

(Bilden ovan är endast en referens. Det faktiska utförande beror på den fysiska produkten eller på vad återförsäljaren säger)

Inställning:

a. Vrid med ställfoten medurs för att lyfta kylskåpet.
b. Vrid med ställfoten moturs för att sänka ned kylskåpet.
c. Justera den högra och vänstra ställfoten på ett lämpligt sätt för att jämna ut kylskåpet horisontellt.

2. 4 Byta dörranslag, höger-vänster

Verktyg som användaren ska ha till hands
	Korshylsnyckel		SpackelSmal skruvmejsel
	5/16"Spår- och hylsnyckel		Maskeringstejp

1) Stäng av produkten före dessa arbeten

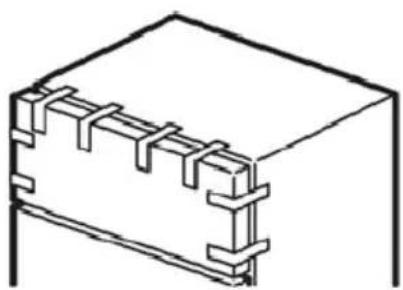

Ta ur alla livsmedel ur dörrfacken. Fixera dörren med tejp.

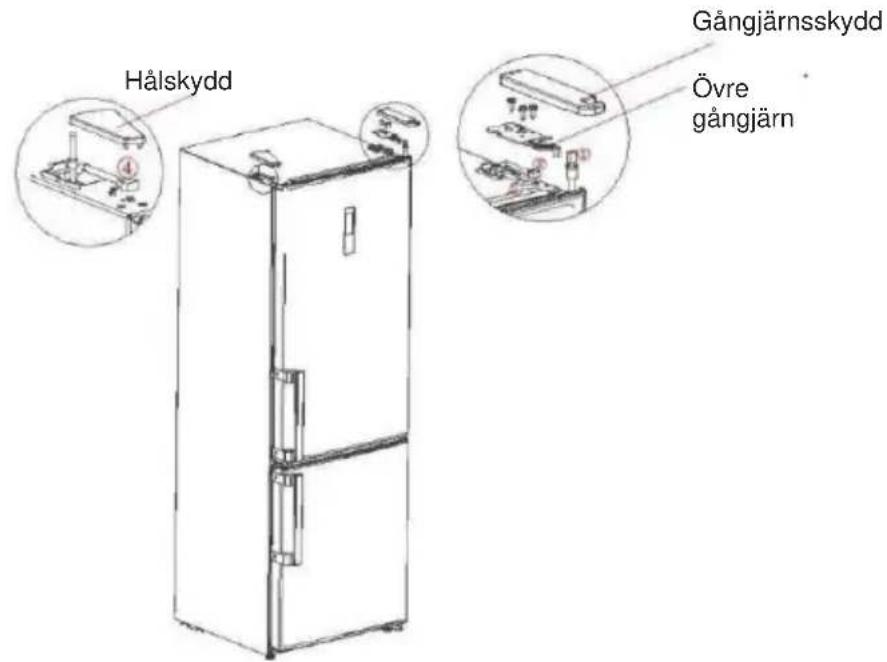

2) Demontera skyddet till det övre gångjärnet, skruvarna och det övre gångjärnet och ta bort hålskyddet från den andra sidan. Dra ut stiftkopplingen uppe till höger på kylskåpet (①,③stiftkoppling).

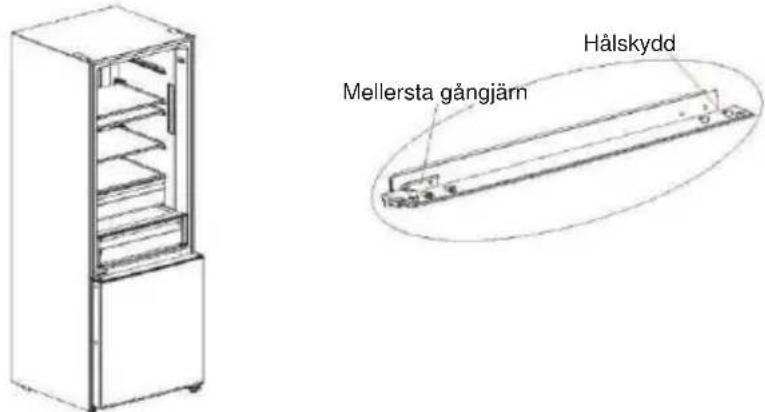

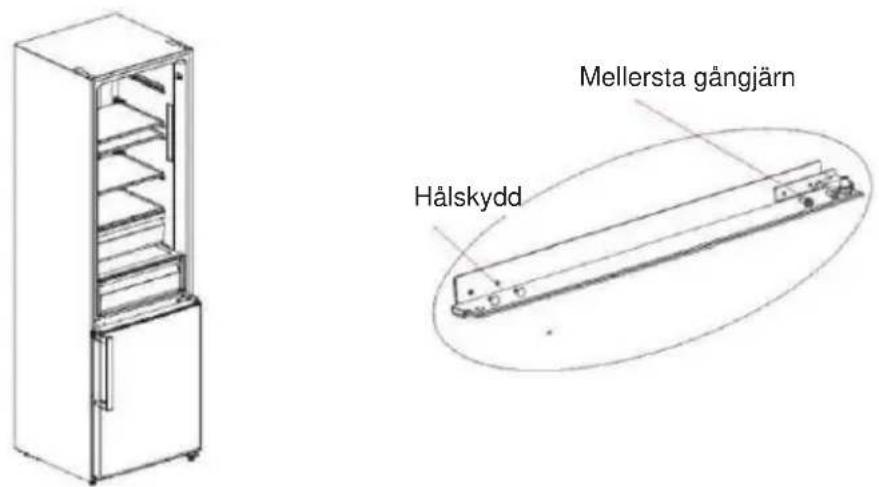

3) Ta bort dörren till kylskåpsfacket samt det mellersta gångjärnet och hålskyddet.

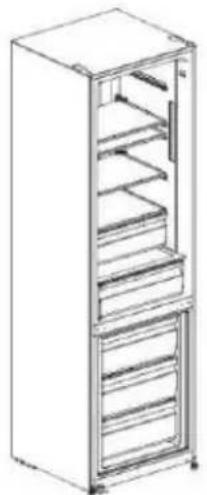

4) Ta bort dörren till frysskåpsfacket och demontera det nedre gångjärnet och hålskydden. Sätt i det nedre gångjärnets skadat på den andra sidan och montera det nedre gångjärnet på den andra sidan av golvet.

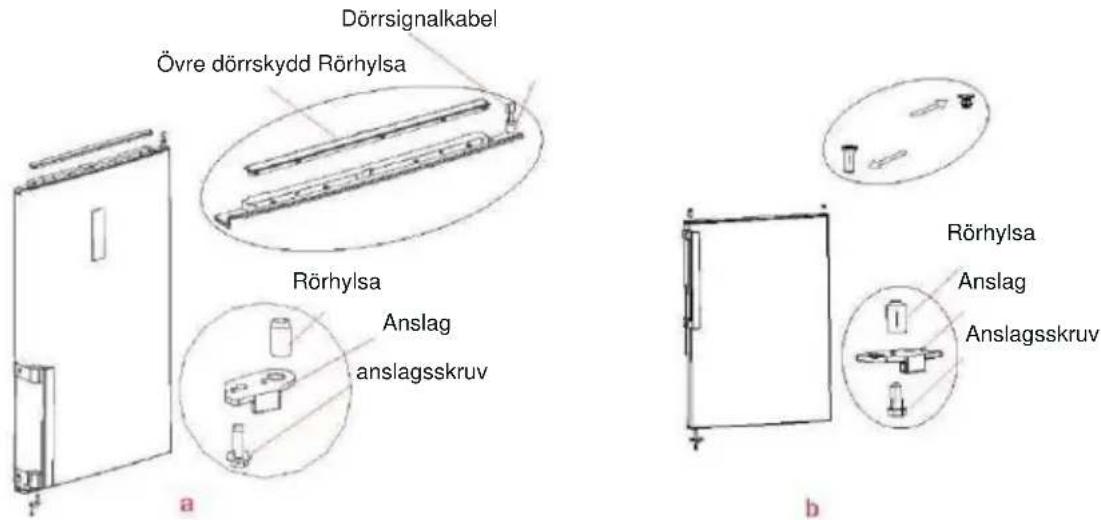

5)a) Ta bort det övre skyddet för kyldelsdörren, montera dörrsignalskabeln i hylsan av det övre gångjärnet på den andra sidan och sätt på det övre dörrskyddet,

Demontera anslaget och rörhylsan nere till höger från frysdelens dörr, ta ett till ersättningsanslag (för bytbar dörranslag) och montera rörhylsan och ersättningsanslaget nere till vänster på dörren genom att skruva fast den övre gångjärnshylsan. Montera dörrsignalskabeln på den andra sidan och sätt på det övre dörrskyddet.

Demontera anslaget och rörhylsan nere till höger från frysdelens dörr, ta ett till ersättningsanslag (för bytbar dörranslag) och monterar rörhylsan och ersättningsanslaget nere till vänster på dörren genom att skruva fast det. Ta av rörhylsan och hålskyddet från frysdelens dörr och montera dessa på den andra sidan.

6) Sätt frysdelsdörren på det nedre gångjärnet och montera det mellersta gångjärnet samt hålskydden

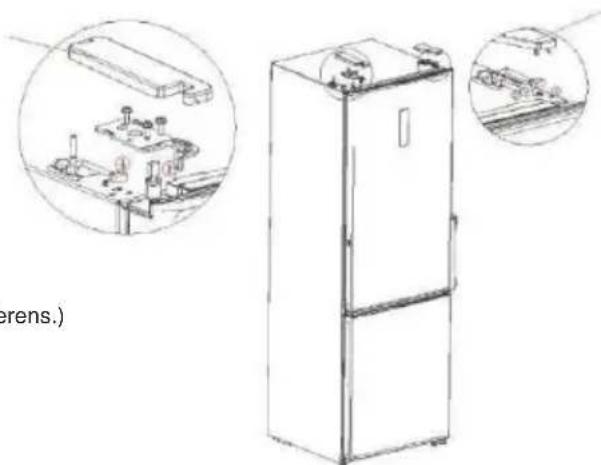

7) Ta ur det vänstra övre gångjärnet och skyddet för det vänstra över gångjärnet ur förpackningen med tillbehör. Sätt kyldelsdörren på det mellersta gångjärnet, montera det övre gångjärnet, koppla ihop signalkabelanslutningen ④ med signalkabelanslutningen ①, koppla ihop signalkabelanslutningen ② med signalkabelanslutningen ③; montera skyddet till det övre gångjärnet och hålskyddet. Information om montering av handtaget finns i kapitel 2.2.

Gångjärnsskydd

(Bilden ovan är endast en referens.)

2.5 Idrifttagning

• Låt kyl- och frysskåpet stå stilla i två timmar innan du ansluter det till elnätet före idrifttagningen.
• Innan du lägger i färska eller frysta livsmedel måste kylskåpet har redan varit 2-3 timmar i drift. Under sommaren när omgivningstemperaturen är hög kan det krävas även 4 timmar och mer.

- Se till att behålla tillräckligt med plats för att kunna öppna dörrar och lådor korrekt.

2.6 Tips till energibesparing

• Produkten ska ställas upp på den svalaste platsen i rummet, bort från produkter och rörledningar som genererar värme, och borta från direkt solljus.
• Låt varma livsmedel svalna ned till rumstemperaturen innan du lägger in dem i produkten. Lägg inte store mängder livsmedel på en gång i kylskåpet eftersom kompressorn måste gå längre då. Livsmedel som blir långsamt frysta kan få sämre kvalitet eller bli dåliga.
• Se till att packa in livsmedlen ordentligt och torka ur behållare innan du ställer dem i produkten. Detta gör att det inte bildas så mycket is i produkten.
• Lägg inte aluminiumfolie, vaxpapper eller hushållspapper i lådorna och på hyllorna. Detta hindra luftcirkulationen och produkten arbetar mindre effektivt.
• Organisera och märk livsmedlen för att minska antalet gånger du öppnar dörren och lång sökning efter livsmedel. Ta ur alla livsmedel du behöver på en gång som stäng dörren så fort det går.

3 Konstruktion och funktioner

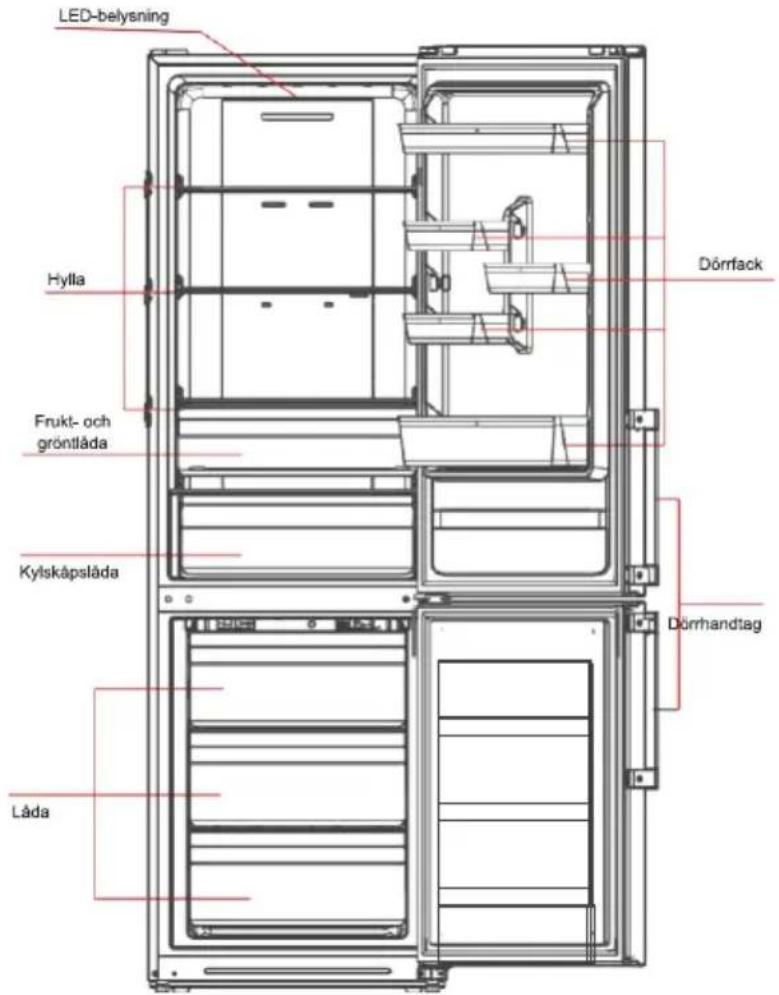

3. 1 Huvudkomponenter

(Bilden ovan är endast en referens.)

Kylskåpsdel

Kylskåpsdelen används för att förvara ost, grönsaker, dryck och andra livsmedel som ska förbrukas snabbt.

Varm mat ska inte läggas i kylsskåpsdelen till den har svalnat.

Det rekommenderar att försluta livsmedlen lufttätt innan du lägger dem i kylskåpet.

Glashyllornas höjd kan justeras vid behov.

Frysskåpsdel

Frysskåpsdelen används till att frysa in livsmedel för en längre tid, bereda is och förvara djupfrysta varor. Frysskåpsdelen lämpar sig för förvaring av kött, fisk, grönsaker och färdig mat som inte ska ätas direkt. Kött ska helst styckas enligt rekommendationerna innan det fryses in. Observera att livsmedlen ska förbrukas inom rekommenderad tid.

Kylskåpsläda

Lämpad för kortvarig förvaring (1-3 dagar) av färsk fisk, kött, livsmedel o.s.v.

Nära bottnen och lådans baksida kan livsmedel frysa. Livsmedel som skulle kunna frysskadas ska inte förvaras här.

Det rekommenderas av märka livsmedel och packa in dem tjockt.

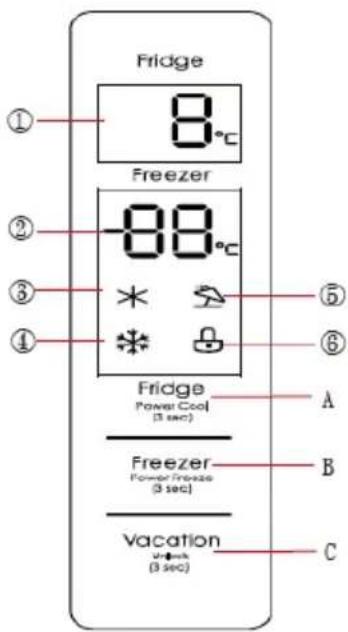

3.2 Funktioner

(Bilden ovan är endast avsedd som referens.)

Skärm

① Kylskåpsdel Temperaturvisningsdel

②Frysskåpsdel Temperaturvisningsdel

③ Symbol snabbkylning

④ Symbol snabbkylning

⑤ Symbol semester

⑥ Spärrsymbol

Manöverknappar

A. Temperaturinställningsknapp för kyldel B. Temperaturinställningsknapp för frysdel C. Semester-/spärrknapp

Skärm

När kylskåpet startar för första gången lyser hela skärmen upp för 3 sekunder innan den går tillbaka till normal visning. När kylskåpet används för första gången är de förinställda temperaturerna för kyldelen och frysdelen 5°C, resp. -18°C.

Om det uppstår ett fel visas en felkod på skärmen (se nästa sida); i normalt läge visar skärmen den inställda temperaturen i kyl- och frysdelen.

Om inga knappar trycks eller om dörren inte öppnas inom 30s i normalt läge, spärras skärmen och belysningen släcks. Efter att den har varit 30s i spärrat tillstånd.

Spärra/låsa upp

Tryck på spärrknappen i 3 sekunder i upplåst läge för att spärra. Symbolen tänds och en pipton ljudef som ska signalera att skärmen har spärrats vid denna tidpunkt och att ingen mer manövrering med knappar är möjlig.

Tryck på spärrknappen 13 sekunder i spärrat läge för att låsa upp.

Symbolen 📁 släcks och piptonen bekräftar att skärmen har låst upp vid denna tidpunkt och att det igen går att manövrera med knappar.

Ställ in kylskåpsdelens temperatur

Med knappen fridge kan; du ändra den inställda temperaturen i kyldelen. Varje tryck p den förinställda temperaturen med 1° C;

Temperaturintervallet i kyldelen som kan ställas in är 2-8°C. Om den inställda temperaturen är 2°C ändrar nästa knapptryck ändringen av den inställda temperaturen för kyldelen till 8°C,

Ställa in temperatur i frysdelen

Med knappen kan du ändra den inställda temperaturen i frysdelen och varje tryck på ställknappen minskar den förinställda temperaturen med 1°C; Temperaturintervallet som kan ställas in för frysdelen är -24\~ -16°C. Om den inställda temperaturen är -24°C ändrar nästa knapptryck den inställda temperaturen i frysdelen till -16°C.

Inställning av driftsätt

Läge Snabbkylning

Fridge

Ett långt tryck på knappen 13s aktiverar läget Snabbkyl ning. Symbolen tänds.

Temperaturdisplayen för kyldelen visar 2°C när läget Snabbkylning startar.

Om du trycker längre än 3s på knappen i läget Snabbkylning, släcks symbolen och läget Snabbkylning avslutas. Den inställda temperaturen i kyldelen återställs automatiskt till den temperatur som var inställd innan läget Snabbkylning aktiverades. När läget Semester aktiveras, avslutas läget Snabbkylning.

Läge Snabbfrysning

Ett långt tryck på knappen i 3s aktiverar läget Snabbfrysning. Symbolen tänds.

[NO TEXT]

Temperaturdisplayen för frysdelen visar -24°C när läget Snabbfrysning startar.

Om du trycker längre än 3s på knappen Frouzor Frem och i läget Snabbfrysning, släcks symbolen. ext. Läge Snabbfrysning Den inställda temperaturen i frysdelen återställs automatiskt till den temperatur som var inställd innan läget Snabbfrysning aktiverades. När läget Semester aktiveras, avslutas läget Snabbfrysning.

Läge Semester

Vacation

Med knappen aktive rar du läget Semester. Symbolen tänds.

Temperaturdisplayen för kyldelen släcks och temperaturen för frysdelen visar -18°C i läget Semester.

Tryck igen på knappen i läget Semester. Symbolen släcks och läget Semester avslutas. De inställda temperaturerna för kyl- och frysdelen återställs automatiskt till den temperatur som var inställd innan läget Semester aktiverades.

Om läget Snabbkylning eller Snabbfrysning aktiveras, avslutas läget Semester.

Va rningssignaler vid öppen dörr och larmstyrning

När kylskåpsdörren öppnas spelas musik upp. Om dörren står öppen i längre än två minuter ljuder larm-summern en gång per minut tills dörren stängs. Du kan trycka på valfri knapp för att stänga av larm-summern.

Felmeddelanden

Om det uppstår fel i kyl- och frysdelen visas följande felmeddelande på skärmen. Även om kylfunktionen i kyl- och frysskåpet kan fortfarande fungerar när följande felmeddelanden visas, borde användaren kontakta serviceavdelningen för att produkten ska fungera optimalt.

Felkod Felbeskrivning
E1	Fel på temperatursensorn i kyldelen
E2	Fel på temperatursensorn i frysdelen
E3	Fel på temperatursensorn i kylskåpslådan
E5	Fel på avfrostningssensorns igenkänningskrets
E6 Kommunikationsfel
E7	Fel på rumstemperatursensorn

4. Underhålla och sköta kyl-och fryskombination

4.1 Vanlig rengöring

• Avlägsna damm bakom kyl-/fryskombinationen och på golvet i rätt tid för att förbättra kyleffekten och spara energi.
• Kontrollera dörrtätningen regelbundet så att inte smuts samlas. Rengör dörrtätningen med en mjuk trasa fuktad med såpvatten eller utspätt rengöringsmedel.
• Innanmätet i kyl-/fryskombinationen skall rengöras regelbundet för undvikande av luktbildning.
• Stäng av skåpet före rengöring av innanmätet, avlägsna alla livsmedel, drycker, hyllplan, fack etc.
• Använd en mjuk trasa eller en mjuk svamp, och rengör innanmätet i skåpet med en blandning av två matskedar bakpulver och en kvarts liter varmt vatten. Torka sedan av ytorna med en vattenindränkt trasa. Öppna dörren efter rengöring och låt innanmätet lufttorka innan du sätter igång skåpet igen.
• Svåråtkomliga områden av kyl-/fryskombinationen (t.ex. tränga mellanrum eller hörn) skall torkas av regelbundet med en mjuk trasa, en mjuk borste eller liknande, och vid behov med hjälpverktyg (t.ex. smala pinnar) så att inga föroreningar eller bakterier kan samlas.
• Använd inte såpa, rengöringsmedel, skurkräm, sprayrengöring etc., eftersom dessa kan orsaka lukt eller förorening av livsmedlen inne i skåpet.
• Rengör flaskhållaren, hyllplanen och facken med en mjuk trasa fuktad med såpvatten eller utspätt rengöringsmedel. Torka torrt med en mjuk trasa eller låt lufttorka.
• Torka av kyl-/fryskombinationens utsida med en mjuk trasa fuktad med såpvatten, rengöringsmedel etc., och torka sedan torrt.
• Använd inga hårda borstar, stålull, trådborstar, slipmedel (t.ex. tandkräm), organiska lösningsmedel (t.ex. alkohol, aceton etc.), kokande vatten, syror eller luter, eftersom dessa kan skada ytan och innanmätet i kyl-/fryskombinationen. Kokande vatten och organiska lösningsmedel som bensol kan deformera eller skada plastdelar.
• Under rengöring får man inte spola direkt med vatten eller andra vätskor, detta för att undvika kortslutningar och skador på den elektriska isoleringen.

⚠ Koppla bort kylskåpet före avfrostning och rengöring.

4. 2 Rengöra glashyllor

• Ta av lädan från glasbottnen;
- Lyft glashyllans framsida något (cirka 60°) och dra ut hyllan;
- Ta bort glasbottnen och rengör det vid behov;
- Sätt tillbaka glasbottnen i omvänd ordning.

- Kyl- och frysprodukten baserar på luftkylningsprincipen och förfogar över en automatisk avfrostningsfunktion. Isen som uppstår på grund av temperaturändring och fukten som tränger in kan alla avfrostas manuellt genom att koppla bort produkten från elnätet.

4. 4 Driftavbrott

• Strömavbrott: Om det kommer till ett strömavbrott kan livsmedlen stanna kvar i flera timmar i produkten och vara välkylda, även under sommaren. Minska antalet gånger du öppnar dörren till kylskåpet vid strömavbrott och lägg inte in färska livsmedel i produkten.
• Längre stillestånd: Koppla bort och rengör produkten. Lämna sedan dörren något öppen för att förhindra att det bildas lukt.
• Flytta produkt: Innan du flyttar kylskåpet ska alla kyl- och frysvaror tas ur, hyllor, grönsakslådor, lådor o.s.v. ska fixeras med tejp, nivelleringsfötter ska helt skruvas in, dörrar ska stängas och säkras med tejp. Lägg inte produkten i horisontellt läge eller utsätt den inte för starka vibrationer vid transport. Överskrid inte en lutningsvinkel på 45° vid transport.

Efter idrifttagning ska produkten helst gå kontinuerligt. Driften ska som regel inte avbrytas allt för ofta för att inte påverkas produktens livslängd.

5 Felavhjälpning

5.1 Du kan försöka att åtgärda följande enkla prob lem själv. Om felet inte kan åtgärdas ska du kontakta serviceavdelningen.

Driftstörning	Kontrollera om produkten är ansluten till elnätet och att kontakten sitter korrekt i uttaget. Kontrollera om nätspänningen inte är för låg.Kontrollera om det föreligger strömavbrott eller om säkringen har gått.
Lukter	Livsmedel som luktar starkt ska packas in noggrant. Kontrollera om några livsmedel är dåliga.Rengör kylskåpets insida.
Kompressor går permanent	Om kompressorn går ofta och länge under sommaren vid höga utomhustemperaturer så är det normalt.Det rekommenderas inte att lägga i för mycket livsmedel i produkten under en kort tid. Lagat mat ska svalna innan den läggs i produktenHar dörren öppnats för ofta?
Kylskåpets belysning fungerar inte	Kontrollera om kylskåpet försörjs med ström och om belysningen är skadad.Låt en sakkunnig byta belysningen.
Dörrar stängs inte ordentligt.	Dörren kan inte stängas ordentlig på grund av varorna i kylskåpet. Det finns för mycket livsmedel i kylskåpet. Kylskåpet står snett.
Högt buller	Kontrollera om golvet är jämnt och att kylskåpet står stabilt. Kontrollera att tillbehören är korrekt installerat.
Dörrtätningen är inte tät	Ta bort eventuella partiklar från dörrtätningen. Värm upp dörrtätningen och låt den svalna igen (använd en hårtork eller varma trasor för uppvärmning).
Vattenbehållaren rinner över	Det finns för mycket livsmedel med mycket fukt i kylskåpet. Det orsakar ofta förekommande avfrostning.Dörrarna är inte korrekt stängda och det uppstår på så vis luftbyte och starkt vattenbildning vid avfrostning.
Het hölje	Värmefördelningen av den inbyggda kondensorn ovanför höljet är normal När en hög kyleffekt på grund av höga omgivningstemperaturer eller för många livsmedel gör att temperaturen stiger ska du se till att ventilationsöppningarna på produkten inte täcks över för att värmen ska enklare kunna ledas bort.
Ytkondens	En kondens på höljet och dörrtätningar är normal när luftfuktigheten är hög. Torka av fukten med en ren trasa.
Missljud	Surrande ljud: Kompressorn avger ett surrande ljud vid drift som är särskilt högt när kompressorn slås till och stängs av. Det är normalt. Knackljud: När kylmedlet flyter hörs iblandknack- eller knarrljud. Det är normalt.

Klistermärke "OK"

(endast vissa modeller)

Med temperaturkontrollen "OK" kan

temperaturer under +4 °C fås fram. Ställ

in temperaturen stegvis kallare

om inte klistermärket visar "OK".

Råd

När skåpet tas i drift kan det dröja upp till 12 timmar innan temperaturen uppnås.

Korrekt inställning

CONTENIDOS
