Tipo de producto	Refrigerador con compartimento congelador
Marca	Blaupunkt
Modelo	5FS300SE0
Dimensiones (Al x An x Pr)	1033 mm x 540 mm x 545 mm
Rango de temperatura del compartimento refrigerador	2°C a 8°C (por defecto 5°C)
Rango de temperatura del compartimento congelador	-24°C a -16°C (por defecto -18°C)
Sistema de enfriamiento	Enfriamiento por aire (descongelación automática)
Descongelación	Descongelación automática; opción manual para escarcha estacional

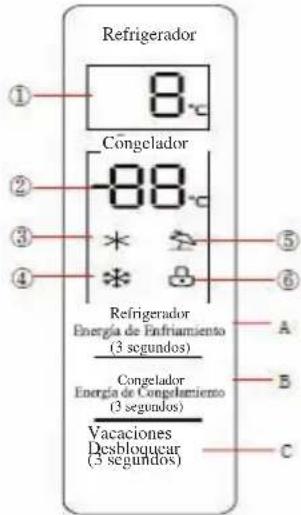

Tipo de pantalla	Pantalla LED digital con botones táctiles
Iluminación	Luz interior LED
Puerta reversible	Sí (se puede cambiar de derecha a izquierda)
Patas niveladoras	Patas delanteras ajustables
Refrigerante	Inflamable (R600a o similar)
Modo de enfriamiento rápido	Sí (pone el refrigerador a 2°C)
Modo de congelación rápida	Sí (pone el congelador a -24°C)
Modo vacaciones	Sí (refrigerador apagado, congelador a -18°C)
Bloqueo infantil	Sí (bloqueo del panel táctil con pulsación de 3 segundos)
Alarma de puerta abierta	Zumbador después de 2 minutos, se detiene al presionar cualquier botón
Características de seguridad	Advertencias de material inflamable, prevención de atrapamiento infantil, seguridad eléctrica
Limpieza	Paño suave con agua jabonosa o solución de bicarbonato de sodio; no usar limpiadores abrasivos
Requisitos de instalación	Espacio superior >30 cm, espacio trasero >10 cm, bien ventilado, piso nivelado
Alimentación eléctrica	Hogar estándar (220-240 V, frecuencia 50/60 Hz asumida)
Cajón de refrigeración	Presente (para carne/pescado fresco a corto plazo)

Preguntas frecuentes - 5FS300SE0 BLAUPUNKT

¿Cómo cambio la dirección de apertura de la puerta?

Para invertir la puerta, primero desconecte el aparato y retire todos los alimentos. Siga los pasos detallados en el manual: retire la cubierta de la bisagra superior, los tornillos y la bisagra; quite la puerta del refrigerador y la bisagra central; retire la puerta del congelador y la bisagra inferior; instale los componentes de la bisagra en el lado opuesto; vuelva a montar las puertas y reconecte el cableado. Use un destornillador de estrella, una espátula y una llave de vaso. Guarde las piezas de repuesto incluidas.

¿Qué significan los códigos de error E1, E2, E3, E5, E6, E7?

E1: Falla del sensor de temperatura del compartimento refrigerador. E2: Falla del sensor de temperatura del compartimento congelador. E3: Falla del sensor de temperatura del cajón de refrigeración. E5: Error del circuito del sensor de descongelación del congelador. E6: Error de comunicación. E7: Error del sensor de temperatura ambiente. Contacte a un técnico calificado para la reparación.

¿Cómo configuro la temperatura en el refrigerador?

Presione el botón Fridge repetidamente para recorrer de 2°C a 8°C (cada pulsación disminuye 1°C, vuelve al inicio). Para el congelador, presione el botón Freezer para ajustar de -16°C a -24°C. Los ajustes predeterminados son 5°C para el refrigerador y -18°C para el congelador.

¿Cómo activo el modo de enfriamiento rápido o congelación rápida?

Para enfriamiento rápido, mantenga presionado el botón Fridge durante 3 segundos. La temperatura del refrigerador se ajustará a 2°C. Para salir, mantenga presionado nuevamente durante 3 segundos. Para congelación rápida, mantenga presionado el botón Freezer durante 3 segundos, ajustando el congelador a -24°C. Salga de manera similar. Estos modos no se pueden usar simultáneamente con el modo vacaciones.

¿Cómo desbloqueo el panel de la pantalla?

Si la pantalla está bloqueada (icono de candado iluminado), mantenga presionado el botón Vacation durante 3 segundos. El ícono se apaga y suena un zumbador, indicando que el panel está desbloqueado. Para bloquear, repita el mismo proceso.

¿Qué debo hacer durante un corte de energía?

Mantenga las puertas cerradas tanto como sea posible. Los alimentos pueden permanecer seguros durante varias horas. Evite agregar alimentos frescos. Una vez que regrese la energía, verifique el estado de los alimentos. Si la falla es prolongada, consuma los perecederos rápidamente.

¿Cómo limpio el interior del refrigerador?

Desconecte el aparato y retire todos los alimentos y estantes. Limpie el interior con un paño suave humedecido en una solución de dos cucharadas de bicarbonato de sodio en un litro de agua tibia. Enjuague con agua limpia y seque. Deje las puertas abiertas para que se sequen al aire antes de restaurar la energía. No use jabón, detergentes ni limpiadores abrasivos.

¿Por qué mi refrigerador hace ruidos de zumbido o crujidos?

Un zumbido del compresor es normal, especialmente durante el arranque o la parada. Un crujido es causado por el refrigerante que fluye a través del sistema. Si el ruido es fuerte o inusual, verifique que el aparato esté nivelado y que los accesorios estén colocados correctamente.

¿Cómo instalo el tirador de la puerta?

Fije el tirador con tornillos usando un destornillador de estrella en los orificios pretaladrados de la puerta. Luego coloque las cubiertas de los tornillos sobre los tornillos. Para desmontar, retire las cubiertas y desatornille.

¿Cómo ajusto las patas niveladoras?

Gire las patas delanteras en sentido horario para elevar el refrigerador y en sentido antihorario para bajarlo. Ajuste ambas patas hasta que el aparato esté estable y nivelado. Use un nivel de burbuja si es necesario.

MANUAL DE USUARIO 5FS300SE0 BLAUPUNKT

1 Advertencias de seguridad

1.1 Advertencia 114-115
1.2 Significados de los símbolos de advertencia de seguridad 116
1.3 Advertencias relacionadas con la electricidad 116
1.4 Advertencias para el uso 117
1.5 Advertencias para la ubicación 117-118
1.6 Advertencias para la energía 118
1.7 Advertencias para el desecho 118

2 Uso adecuado del refrigerador

2.1 Ubicación 119
2.2 Instalación de la manija de la pu erta 120
2.3 Pies niveladores 121
2.4 Cambio derecha-izquierda de la puerta 121-123
2.5 Encendido 124
2. 6 Consejos para ahorro de energía 124

3 Estructura y funciones

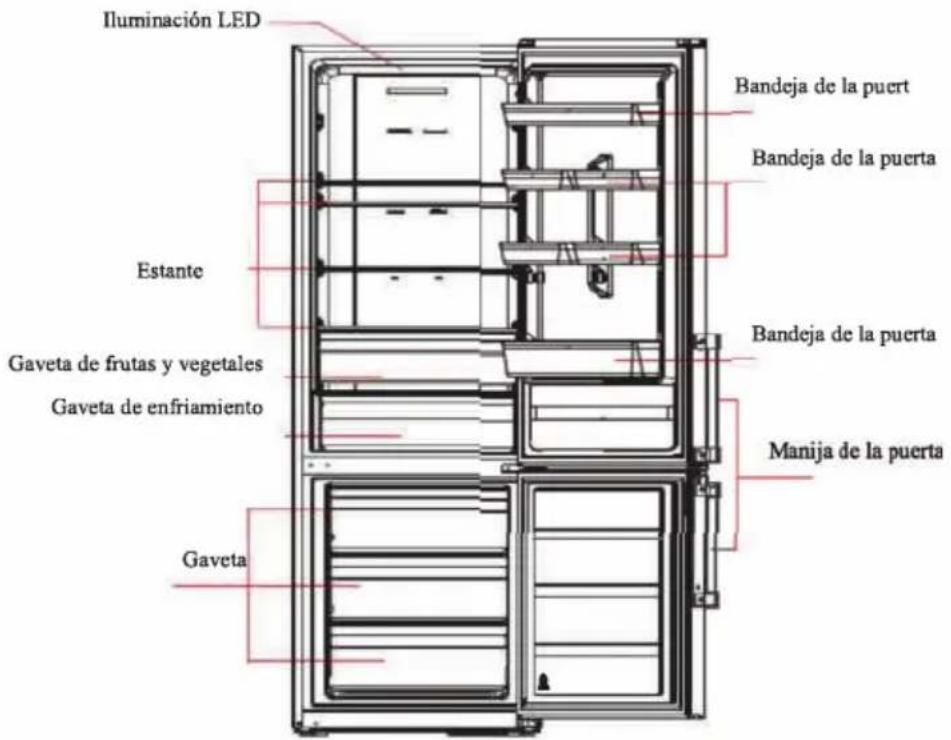

3.1 Componentes clave 125
3.1 Funciones 126-127

4 Mantenimiento y cuidado del refrigerador

4.1 Limpieza general 128
4.2 Limpieza del estante de vidrio 128
4.3 Descongelado 128
4.4 Fuera de operación 128

5 Resolución de problemas

5.1 Resolución de problemas 129
6 Condiciones de garantía / Servicio al cliente....131

1 Advertencias de seguridad

1.1 Advertencia

Advertencia :peligro de incendio / sustancias inflamables

Uso adecuado

El aparato es adecuado

■ solo para enfriar y congelar alimentos, así como para preparar cubitos de hielo.
■ solo para el uso doméstico en el hogar o en su entorno.
■ solo de acuerdo a estas instrucciones de uso.

Este aparato está previsto para ser utilizado a una altura máxima de 2.000 metros sobre el nivel del mar.

Si el cable de red estuviera dañado, deberá ser sustituido por el fabricante, un técnico de servicio concertado o personas con una cualificación similar, para evitar situaciones peligrosas.

No almacenar en este aparato sustancias explosivas, como p. ej. aerosoles con gases inflamables.

El aparato debe desconectarse de la red eléctrica después de su uso y antes de realizar trabajos de mantenimiento.

ADVERTENCIA: No obstaculizar las aberturas de ventilación situadas en la carcasa del aparato o en la estructura de montaje.

ADVERTENCIA: No utilizar dispositivos mecánicos u otros medios no recomendados por el fabricante para acelerar el proceso de descongelación.

ADVERTENCIA: No dañar el circuito de refrigerante.

ADVERTENCIA: No utilizar aparatos eléctricos en los compartimentos de almacenamiento del aparato, a no ser que sean del tipo recomendado por el fabricante.

ADVERTENCIA: Desechar la combinación frigorífico/congelador en conformidad con las normas locales, por contener gas y refrigerante inflamables.

ADVERTENCIA: Al instalar el aparato hay que evitar aprisionar o dañar el cable de corriente.

ADVERTENCIA: No colocar cajas enchufe portátiles o fuentes de alimentación portátiles en la parte posterior del aparato.

No usar cables alargadores o adaptadores sin toma de tierra (con dos terminales).

PELIGRO: Peligro de enganche para niños. Antes de desechar su viejo frigorífico o congelador:

- desmontar las puertas.

- Deje los estantes in situ junto al aparato, para que los niños no puedan subirse al aparato.

Antes de instalar los accesorios debe desconectarse la combinación frigorífico/congelador de la fuente de corriente.

El refrigerante y la espuma aislante de ciclopentano de la combinación refrigerador/congelador son inflamables. Por ello, la combinación refrigerador/congelador debe mantenerse alejada del fuego durante su desguace y su eliminación (no mediante incineración) debe ser realizada por una empresa de reciclaje con la cualificación correspondiente, para evitar daños medioambientales u otros daños.

Para la norma EN: Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o psíquicas limitadas o con poca experiencia y conocimientos, si cuentan con la debida supervisión o instrucción para el manejo seguro del aparato y son conscientes de los peligros que conlleva el uso del mismo. Los niños no deben jugar con el aparato. Los niños solo podrán limpiar este aparato y realizar tareas de mantenimiento bajo la supervisión de un adulto. Los niños de edades comprendidas entre los 3 y ocho años no deben introducir ni sacar alimentos de los aparatos refrigeradores.

Para la norma IEC: Este aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o psíquicas limitadas o con poca experiencia y conocimientos, a no ser que estén vigilados o hayan sido instruidos en el manejo seguro del aparato y sean conscientes de los peligros que conlleva el uso del mismo.

Los niños deben ser vigilados, para que no jueguen con el aparato.

Las instrucciones deben recoger los siguientes aspectos: Para evitar la contaminación de los alimentos, tenga en cuenta las siguientes instrucciones:

- Una apertura prolongada de la puerta puede provocar un fuerte aumento de la temperatura en los compartimentos del aparato.

- Limpie regularmente las superficies que estén en contacto con los alimentos y los sistemas de desagüe accesibles.

- Guarde la carne y el pescado crudos en recipientes adecuados en la combinación refrigerador/congelador, para que no entren en contacto con otros alimentos o goteen sobre estos.

- Los compartimentos congeladores de dos estrellas ☐ son adecuados para guardar alimentos precongelados, guardar o producir crema de helado y producir cubitos de hielo. (Nota 1)

- Los compartimentos de una ☒, dos ☒ y tres estrellas ☒ no son adecuados para congelar alimentos frescos. (Nota 2)

- Si el aparato refrigerador permanece vacío durante un período prolongado, desconéctelo, descongélelo, límpielo, séquelo y deje la puerta abierta, para evitar la formación de moho en el interior del aparato.

Nota 1, 2 : Compruebe por favor si esto afecta a su tipo de compartimento de productos.

1.2 Significados de los símbolos de advertencia de seguridad

Símbolo de prohibición

Símbolo de advertencia

Este es un símbolo de prohibición.

Cualquier incumplimiento con las instrucciones marcadas con este símbolo puede resultar en un daño al producto, símbolo de Precaución, o poner en peligro la seguridad personal del usuario.

Este es un símbolo de advertencia.

Se requiere operar con observación estricta de las instrucciones marcada con este símbolo; de lo contrario, se puede ocasionar daños al producto o lesiones personales

Este es un símbolo de precaución.

Las instrucciones marcadas con este símbolo requieren precaución especial. La precaución insuficiente puede resultar en lesiones ligeras o moderadas, símbolo de Precaución , o dañar el producto.

Este manual contiene bastante información importante sobre seguridad la cual debe ser observada por los usuarios.

1.3 Advertencias relacionadas con la electricidad

• No jale el cable de energía cuando desenchufe la energía del refrigerador. Sírvase sostener firmemente el enchufe y jálelo directamente del tomacorriente.

• Para garantizar el uso seguro, no dañe el cable de energía ni lo utilice cuanto esté dañado o desgastado.

• Sirvase utilizar un tomacorriente de energía especializado y dicho tomacorriente no debe ser compartido con otros artefactos eléctricos.

• El cable de energía debe estar conectado firmemente con el tomacorriente, de lo contrario se puede originar incendios.
• Sirvase asegurarse de que el electrodo puesto a tierra del tomacorriente de energía esté equipado con una línea a tierra confiable.
• Sirvase apagar la válvula del gas filtrante y luego abra las puertas y las ventanas en caso de fuga de gas y de cualquier otro gas inflamable. No desenchufe el refrigerador ni otro artefacto eléctrico considerando que las chispas puede ocasionar un incendio.
• No utilice artefactos eléctricos encima del electrodoméstico, salvo que sean del tipo recomendado por el fabricante.

1.4 Advertencias para el uso

- No desarme ni reconstruya arbitrariamente el refrigerador, ni dañe el circuito del refrigerante; el mantenimiento del electrodoméstico debe ser dirigido por un especialista - Para evitar peligros, el cable de energía dañado debe ser reemplazado por el fabricante, por su departamento de mantenimiento o profesionales relacionados.

- Los espacios entre las puertas del refrigerador y entre las puertas y el cuerpo del refrigerador son muy pequeños. Cuide de no poner su mano en estas áreas para evitar que aprieten sus dedos. Sírvase cerrar cuidadosamente la puerta del refrigerador para evitar que los artículos se caigan. - No tome alimentos o contenedores con las manos mojadas en el compartimento del congelador cuando el refrigerador está encendido, especialmente contenedores de metal con el fin de evitar el congelamiento.

- No permita que ningún niño ingrese o suba al refrigerador; de lo contrario, el niño puede sofocarse o se le puede producir una lesión al caer.

- No coloque objetos pesados en la parte superior del refrigerador considerando que los objetos pueden caer al cerrar o abrir la puerta, y se podría ocasionar lesiones accidentales. - Sirvase desconectar el enchufe en caso de falla eléctrica o de limpieza. No conecte el congelador al suministro de energía dentro de cinco minutos para evitar daños al compresor debido a los encendidos sucesivos.

1.5 Advertencias para la ubicación

- No coloque artículos inflamables, explosivos, volátiles o altamente corrosivos en el refrigerador para evitar daños al producto o accidentes de incendio. - No coloque artículos inflamables cerca del refrigerador para evitar incendios. - El refrigerador está destinado para uso doméstico, tal como almacenamiento de alimentos. No se debe utilizar para otros fines, tales como almacenamiento de sangre, drogas o productos biológicos, etc.

- No almacene cerveza, bebida y otros fluidos contenidos en botellas o en contenedores dentro del compartimento congelador del refrigerador; de lo contrario, dichas botellas o contenedores pueden resquebrajarse debido al congelamiento y causar daños.

1.6 Advertencias para la energía

Advertencia para la energía

1) Los artefactos refrigeradores podrían no operar de manera consistente (posibilidad de descongelamiento de contenidos o temperatura que se vuelve muy caliente en el compartimento de comida congelada) al ubicarlos por un periodo de tiempo demasiado largo debajo del final del rango de frío de temperaturas para el cual está diseñado el artefacto refrigerante.
2) El hecho de que las bebidas efervescentes no deben almacenarse en compartimentos o contenedores de congelador de alimentos o en compartimentos o contenedores de baja temperatura, y que algunos productos como el hielo no se debe consumir demasiado frío;
3) La necesidad de no exceder el tiempo de almacenamiento recomendado por los elaboradores de alimentos para cualquier tipo de alimento y particularmente para alimento comercial de congelado rápido en el congelador de alimentos y en compartimentos o contenedores de almacenamiento para alimentos congelados;
4) Las precauciones necesarias para prevenir un aumento indebido en la temperatura de los alimentos congelados mientras descongela el electrodoméstico refrigerante, tales como envolver el alimento congelado en varias capas de papel de periódico.
5) El hecho de que un aumento en la temperatura del aumento congelado durante el descongelamiento manual, mantenimiento o limpieza podría reducir la duración del almacenamiento.
6) La necesidad de que, para las puertas y tapas ajustadas con seguros y llaves, las llaves se mantengan fuera del alcance de los niños y no cerca del electrodoméstico refrigerante, con el fin de prevenir que los niños se encierren dentro.

1.7 Advertencias para el desecho

Los materiales espumantes ciclopentano y refrigerante utilizados para el refrigerador son inflamables. Por ello, cuando el refrigerador es desechado, se debe mantener lejos de cualquier fuente de calor y ser recolectado por una empresa de recolección especializada con el requisito correspondiente además de ser desechado por combustión, con el fin de evitar daños al medio ambiente y cualquier otro perjuicio.

Cuando el refrigerador es desechado, desarme las puertas y retires la empaquetadura de la puerta y de los estantes. Coloque las puertas y los estantes en un lugar apropiado para evitar que cualquier niño quede atrapado.

Desecho correcto de este producto:

Esta marca indica que este producto no debe desecharse con otros desperdicios de electrodomésticos a través de la Unión Europea. Para prevenir posibles daños al medio ambiente o a la salud humana por desecho descontrolado de desperdicios, recíclelo responsablemente para promover la reutilización sostenible de los recursos materiales. Para devolver su artefacto utilizado, sírvase utilizar los sistemas de devolución y recolección o contacte al comercio en donde compró el producto. Ellos pueden tomar este producto para reciclaje de seguridad ambiental.

2 Uso apropiado de los refrigeradores

2.1 Ubicación

- Antes de utilizarlo, retire todas las envolturas, incluyendo los cojines del fondo, almohadillas de espuma y cintas dentro del refrigerador. Retire la película protectora sobre las puertas y el cuerpo del refrigerador.

- Manténgalo lejos del calor y evite la luz directa del sol. No coloque el congelador en lugares húmedos o acuosos para prevenir la oxidación o reducción del efecto aislante.

- No rocíe o lave el refrigerador. No coloque el refrigerador en lugares húmedos fáciles de salpicar con agua para no afectar las propiedades de aislamiento eléctrico del refrigerador.

- El refrigerador se coloca en un lugar en el interior bien ventilado. La superficie debe ser plana y firme (gire a la izquierda o ala derecha para ajustar la rueda para nivelar si está inestable).

- El espacio superior del refrigerador debe ser mayor a 30cm, y el refrigerador no debe colocarse contra una pared con una distancia libre d e más de 10cm para facilitar la disipación de calor.

! Precauciones antes de la instalación:

Antes de instalar o de ajustar los accesorios, se debe asegurar que el refrigerador está desconectado de la energía. Se debe tomar precauciones para prevenir que la manija caiga y cause cualquier lesión personal.

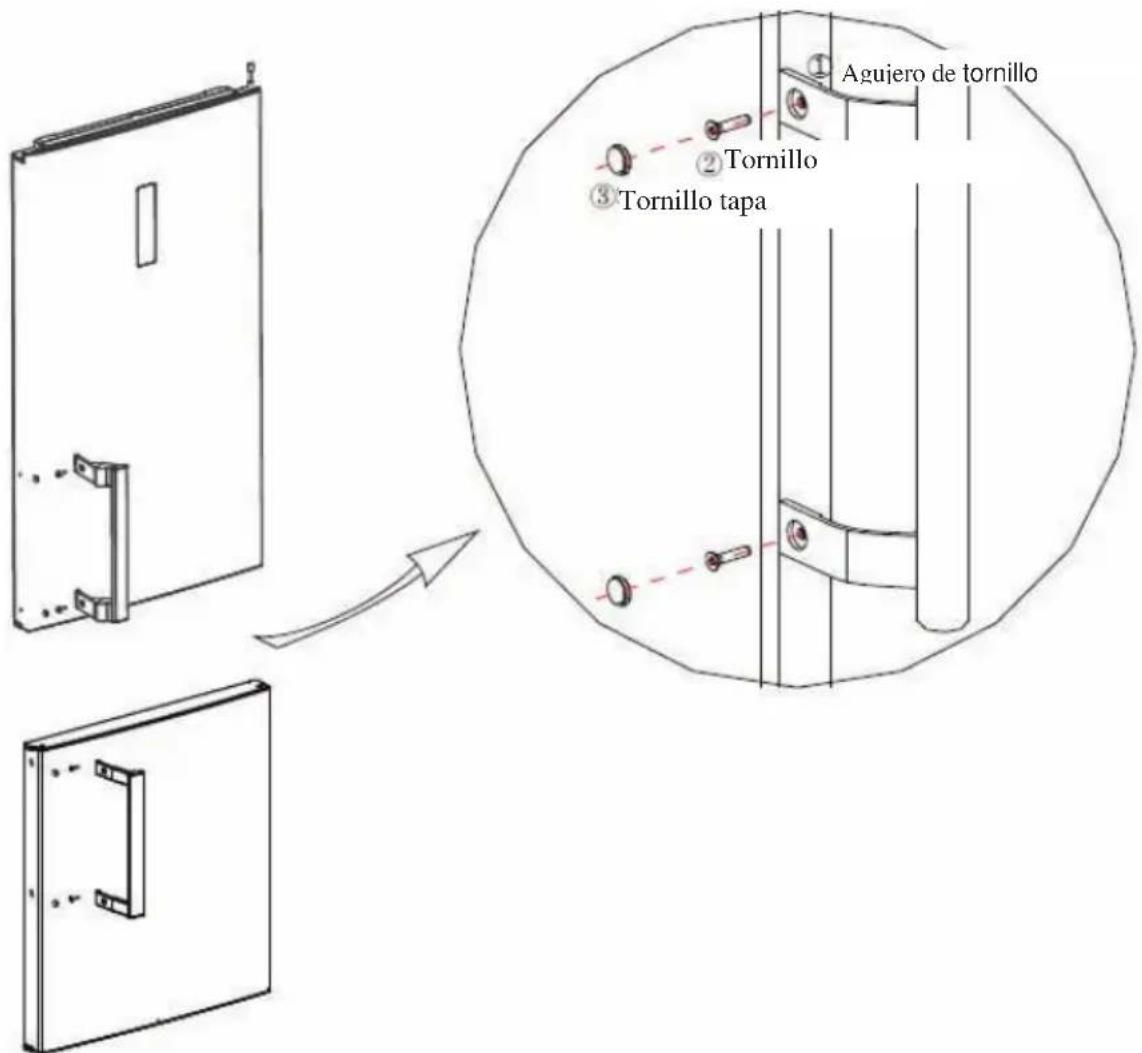

2. 2 Instalación de la manija de la puerta

Se debe tomar precauciones para prevenir que la manija caiga y cause cualquier lesión personal.

Lista de herramientas para ser provistas por el usuario
	Destornillador de cruz.

(La foto es solo de referencia. La configuración real dependerá del producto o estado físico dado por el distribuidor)

Pasos para el armado

a. Utilice el destornillador de cruz para ajustar los tornillos② en el agujero de tornillo① bien ajustado.
b. Ensamble las fundas de los agujeros de los tornillos ③en el agujero de tornillo de la manija.
c. La operación a la inversa es para desarmar.

2. 3 Pies niveladores

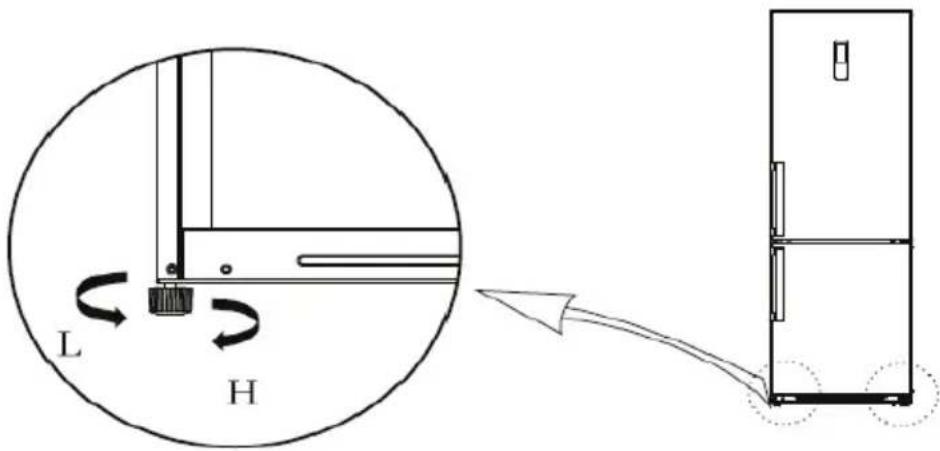

Diagrama esquemático de los pies niveladores

(La foto es solo de referencia. La configuración real dependerá del producto o estado físico dado por el distribuidor) Procedimientos de ajuste:

a. Gire los pies en sentido horario para levantar el refrigerador;
b. Gire los pies en sentido antihorario para bajar el refrigerador;
c. Ajuste los pies a la derecha y a la izquierda basado en los procedimientos por encima a un nivel horizontal.

2. 4 Cambio de Puerta de Derecha-Izquierda

Lista de herramientas para ser provistas por el usuario
	Destornillador de cruz		Espátuladestornillador de hoja delgada
	5/16"tomacorriente y trinquete		Cinta de embalaje

1) Sírvase apagar este artefacto antes de realizar esta operación

Retire todos los alimentos de los estantes de la puerta.

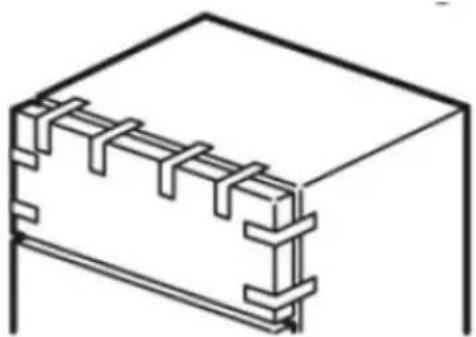

Fije la puerta con cintas.

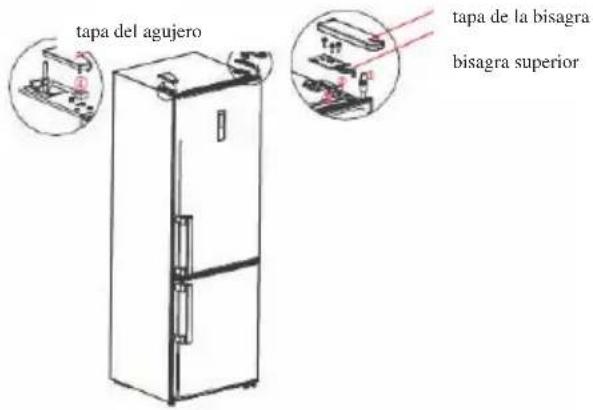

2) Desmantele la tapa de la bisagra superior, tornillos y bisagra superior, y retire la tapa del agujero del otro lado.

Desenchufe el conector eléctrico en el lado derecho de la parte superior del refrigerador (①,③ conector eléctrico).

3) Retire la puerta del compartimento de refrigeración así como la bisagra media y la funda del agujero

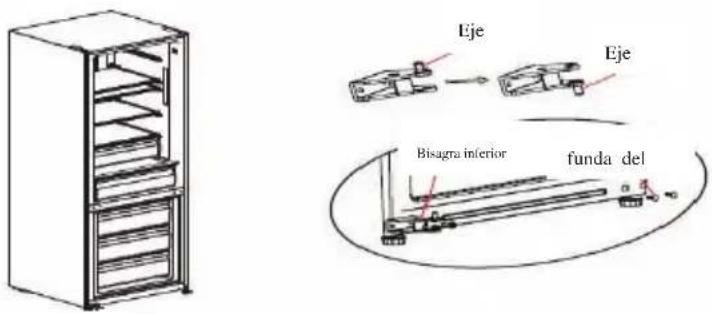

4) Retire la puerta del compartimento de congelación, desmantele la bisagra inferior y las fundas de los agujeros. Instale el eje de la bisagra inferior del otro lado e instale la bisagra inferior del otro lado

5) a) Retire la tapa superior de la puerta de compartimento refrigerante, instale la funda de la bisagra superior, línea de la señal de la puerta al otro lado e instale la tapa superior de la puerta,

Desmantele tapón y el casquillo del tubo desde fondo derecho de la puerta del compartimento del congelador, saque otro tapón de repuesto (para la puerta reversible), y arme el casquillo del tupo y el tapón de repuesto en el fondo izquierdo de la puerta con tornillo, instale la funda de la bisagra superior, línea de la señal de la puerta al otro lado e instale la tapa superior de la puerta.

b) Desmantele el tapón y el casquillo del tubo del fondo izquierdo de la puerta del compartimento del congelador, saque otro tapón de repuesto (para la puerta reversible), y arme el casquillo del tupo y el tapón de repuesto en el fondo i zquierdo de la puerta con tornillo, retire el casquillo del tubo y las fundas de los agujeros sobre la puerta del compartimento del congelador y móntelos del otro lado.

línea de la señal de la puerta

tapa superior de la puerta

casquillo del tubo

6) Coloque la puerta del congel ador sobre la bisagra inferior e instale la bisagra media, fundas de los agujeros

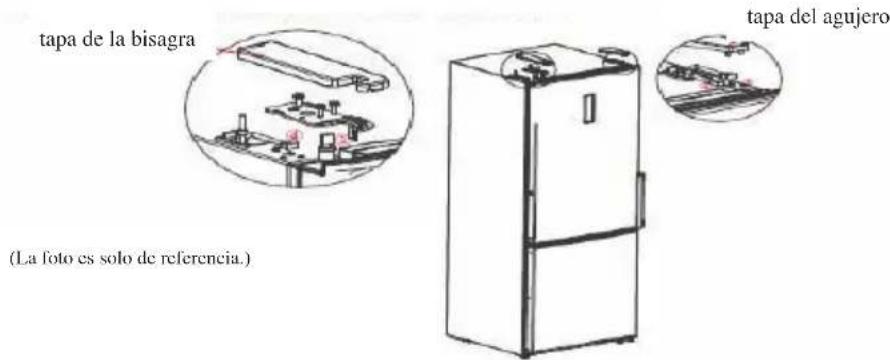

7) Retire la bisagra superior izquierda, tapa de la bisagra superior izquierda del paquete de accesorios.

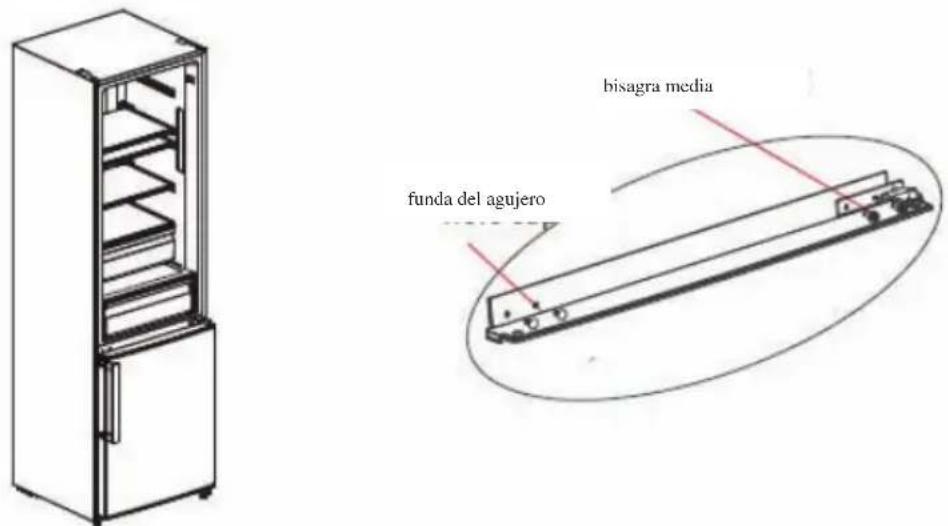

Coloque la puerta del refrigerador en la bisagra media, instale la bisagra superior. Conecte la terminal de la línea de señal④ con la terminal de la línea de la señal①, conecte la terminal de la línea de señal② con la terminal de la línea de la señal③; instale la tapa de la bisagra superior y la tapa del agujero. Para armar la manija, sírvase consultar el capítulo 2.2.

2.6 Encendido

• Antes del encendido inicial, mantenga el refrigerador quieto por dos horas antes de conectarlo a la fuente de energía.
• Antes de colocar cualquier alimento congelado o fresco, el refrigerador debe haber estado en funcionamiento de 2-3 horas, o por más de 4 horas en verano cuando la temperatura ambiente es alta.
• Haga espacio suficiente para abrir de manera convenientes las puertas y gavetas o las instrucciones del distribuidor.

2.6 Consejos para ahorrar energía

• El electrodoméstico debe estar ubicado en el área más fresca de la habitación, lejos de artefactos que produzcan calor o ductos de calor, y lejos de la luz directa del sol.
• Deje que los alimentos calientes se enfrien a temperatura ambiente antes de colocarlos dentro del electrodoméstico. Sobrecargar el electrodoméstico obliga al compresor a trabajar por más tiempo. Los alimentos que se congelan demasiado lento pueden perder calidad o dañarse.
• Asegúrese de envolver los alimentos adecuadamente y seque los contenedores antes de colocarlos dentro del electrodoméstico.
  Esto reduce el glaseado incorporado dentro del electrodoméstico.
• El depósito de almacenamiento del electrodoméstico no debe estar forrado con papel de aluminio, papel de cera, o papel toalla.
  Los forros interfieren en la circulación del aire frío, haciendo que el electrodoméstico sea menos eficiente.
• Organice y marque los alimentos para abrir menos la puerta y realizar búsqueda largas. Retire cuanto artículo se necesite en una vez y cierre la puerta lo más pronto posible.

3 Estructura y funciones

3.1 Componentes clave

(La foto es solo de referencia.)

Cámara de refrigeración

• La Cámara de Refrigeración es apropiada para el almacenamiento de una variedad de frutas, vegetales, bebidas y otros alimentos que se consumen en el corto plazo.
• Los alimentos cocinados no deben colocarse en la cámara de refrigeración hasta que se enfríen a temperatura ambiente.
  Se recomienda que los alimentos estén sellados antes de colocarlos dentro del refrigerador.
• Los estantes de vidrio se pueden ajustar arriba o abajo para una cantidad razonable de espacio de almacenamiento y de uso fácil.

Cámara de Congelamiento

• La temperatura baja de la cámara de congelamiento puede mantener los alimentos frescos por largo tiempo y se utiliza principalmente para almacenar alimentos congelados y para hacer hielo.
• La cámara de congelamiento es apropiada para el almacenamiento de carne, pescado, bolas de arroz y otros alimentos que no se van a consumir al corto plazo.
• Es preferable que los trozos de carne se dividan en pequeñas piezas para fácil acceso. Sirvase notar que los alimentos deben consumirse dentro del periodo de conservación.

Cajón de refrigeración

• Apropiado para cortos periodos (1-3 días) para comer pescado fresco, carne fresca, alimento fresco, etc.
• Cerca de la parte posterior y el fondo de la gaveta, se puede congelar el alimento, la comida que no debe congelarse no puede ser colocada en el interior.
  Se sugiere la clasificación de alimentos y paquetes herméticos.

3.2 Funciones

(La foto es solo de referencia.)

Pantalla de visualización

① Área de visualización de temperatura de la cámara de refrigeración Área de visualización de temperatura de la cámara de congelamiento ③ Icono de inflamiento rápido Ícono de congelamiento rápido Ícono de vacaciones Icono de bloqueado

Botón de operación

A. Botón para configurar la temperatura de la cámara de refrigeraciónB. Botón para configurar la temperatura de la cámara de congelamiento
C. Botón de vacaciones / bloqueado

Visualización

Cuando se enciende el refrigerador por primera vez, todo el panel de visualización brillará por 3 segundos. Luego, el panel de visualización entra en visualización normal. Para la primera vez que se utiliza el refrigerador, las temperaturas establecidas por defecto de la cámara de refrigeración y de la cámara de congelamiento son 5°C/-18°C respectivamente.

Cuando ocurre un error, el panel de visualización muestra el código de error (ver la página siguiente). Durante el funcionamiento normal, el panel de visualización muestra la temperatura configurada de la cámara de refrigeración y de la cámara de congelamiento.

Bajo el funcionamiento normal, si no hay operación o acción de abrir la puerta dentro de 30 segundos, el panel de visualización se bloqueará, la luz del panel de visualización se apagará después del bloquearse por 30 segundos continuos.

Bloquear / desbloquear

Durante el estado desbloqueado, presione por el botón de bloqueado ^1 vacation por 3 segundos, para entrar al estado bloqueado, El ícono se ilumina y suena un timbre; significa que el panel de visualización está bloqueado. En este periodo, no se puede implementar el botón de operación;

Durante el estado bloqueado, presione por el botón de bloqueado 1 Vacation unibos (2005) por 3 segundos, para entrar al estado desbloqueado, El ícono se apaga y suena un timbre; significa que el panel de visualización está desbloqueado. En este periodo, se puede implementar el botón de operación;

Configuración de la temperatura de la cámara de refrigeración

Fridge

Presione el botón ^Power Coda (3 sec) para cambiar la temperatura establecida de la cámara de refrigeración. Cada vez que presione el botón de ajuste de temperatura de la cámara de refrigeración, la temperatura establecida se reducirá 1°C;

El rango de configuración de la temperatura de la cámara de refrigeración es de 2\~8°C. Cuando la temperatura establecida es de 2°C, presiones el botón otra vez, la temperatura establecida de la cámara de refrigeración cambiará a 8°C.

Configuración de la temperatura de la cámara de congelamiento

Presione el botón ^Freezer para cambiar la temperatura establecida de la cámara de congelamiento, cada vez que presione el botón de juste de temperatura, la temperatura establecida se reducirá 1°C;

El rango de configuración de la temperatura de la cámara de congelamiento es de -24\~-16°C. Cuando la temperatura es de -24°C, presione el botón nuevamente y la temperatura de la cámara de congelamiento cambiará a -16°C.

Modo de configuración

Modo de enfriamiento rápido

Freezer Refrigerador (1 sec) presione el botón "¡SES" por 3 segundos para configurar al modo de enfriamiento rápido. El ícono se iluminará.

La temperatura de la cámara de refrigeración muestra 2C, Ingrese el modo de enfriamiento rápido.

En el modo de enfriamiento rápido, presione el botón Freezer (3 sec) por 3 segundos. El ícono se apagará.

Salga del modo de enfriamiento rápido. La temperatura establecida de la cámara de refrigeración regresará automáticamente a su temperatura establecida antes del modo de enfriamiento rápido. Cuando se configura el modo de vacaciones, salga del modo de enfriamiento rápido.

Modo de congelamiento rápido

Presione el botón Freezer Power Freeze (3 sec) por 3 segundos para configurar el modo de congelamiento rápido. El ícono se ilumina.

La temperatura de la cámara de congelamiento muestra -24C. Ingrese el modo de congelamiento rápido.

En el modo de congelamiento rápido, presione el botón Freezer (3 sec) por 3 segundos. El ícono se apagará.

Salga del modo de congelamiento rápido. La temperatura establecida de la cámara de congelamiento regresará automáticamente a su temperatura establecida antes del modo de congelamiento rápido. Cuando configure el modo de vacaciones, salga del modo de congelamiento rápido.

Modo de vacaciones

Presione el botón Freezer Power Focus (2.942) para configurar el modo de vacaciones. El ícono se ilumina.

El visualizador de temperatura de la cámara de refrigeración se apagará. El visualizador de temperatura de la cámara de congelamiento a - 18C entra en modo de vacaciones.

En el modo de vacaciones, presione el botón Freezer (P.O.) nuevamente. El ícono se apagará. Salga del modo de vacaciones.

Las temperaturas establecidas de la cámara de refrigeración y de la cámara de congelamiento regresarán automáticamente a sus temperaturas establecidas antes del modo de vacaciones.

Cuando configure el modo de enfriamiento rápido y el modo de congelamiento rápido, salga del modo de vacaciones.

Advertencia de apertura y control de alarma

Al momento de abrir la puerta del refrigerador, se reproducirá la música de apertura de la puerta. Si no se cierra la puerta en dos minutos, el timbre sonará una vez cada minuto hasta que se cierre la puerta. Presione cualquier botón para detener la alarma del timbre.

Indicación de falla

Las siguientes advertencias que aparezcan en el visualizador indican fallas correspondientes del refrigerador.

Aunque el refrigerador aún pueda tener función de almacenamiento frío con las siguientes fallas, el usuario deberá contactar a un especialista para el mantenimiento, de modo que se garantice la operación óptima del electrodoméstico.

Código de Falla	Descripción de la Falla
E1	Falla del sensor de temperatura de la cámara de refrigeración
E2	Falla del sensor de temperatura de la cámara de congelamiento
E3	Falla del sensor de temperatura de la gaveta de enfriamiento
E5	Detección de error de circuito del sensor de descongelamiento del congelador
E6	Error de comunicación
E7	Error de sensor de temperatura ambiente

4. Mantenimiento y cuidado del electrodoméstico

4.1 Limpieza general

- Limpie periódicamente el polvo detrás de la combinación refrigerador/congelador y del suelo, para mejorar la eficiencia frigorífica y ahorrar energía.

- Compruebe regularmente la junta de la puerta, para evitar que se acumule la suciedad en ella. Limpie la junta de la puerta con un paño suave, humedecido con agua jabonosa o un detergente diluido.

- El interior de la combinación refrigerador/congelador debe limpiarse periódicamente para evitar la formación de olores.

- Apague el aparato antes de realizar la limpieza interior, extraiga todos los alimentos, bebidas, estantes, compartimentos, etc.

- Utilice un paño suave o una esponja blanda y limpie el interior de la combinación refrigerador/congelador con una mezcla de dos cucharadas de levadura en polvo y un cuarto de litro de agua. Limpie las superficies a continuación con un paño mojado con agua. Después de la limpieza, abra la puerta y deje que el interior se seque al aire, antes de volver a encender el aparato.

- Las zonas de difícil acceso de la combinación refrigerador/congelador (p. ej. hendiduras estrechas o esquinas) deberían limpiarse frecuentemente con un paño suave, un cepillo blando o similar y, si fuera necesario, con la ayuda de utensilios (p. ej. varitas finas), para que no se acumulen en dichas zonas suciedad o bacterias.

- No utilice jabón, detergente, líquidos abrasivos, esprays de limpieza, etc., ya que estos pueden generar olores en el interior de la combinación refrigerador/congelador o contaminar los alimentos.

- Limpie el portabotellas, los estantes y compartimentos con un paño suave, humedecido con agua jabonosa o un detergente diluido. Séquelos con un paño suave o deje que se sequen al aire.

- Frote la superficie exterior de la combinación refrigerador/congelador con un paño suave, humedecido con agua jabonosa, detergente, etc., y séquela a continuación.

- No utilice cepillos duros, lana de acero, cepillos metálicos, agentes abrasivos (p. ej. pasta de dientes), disolventes orgánicos (p. ej. alcohol, acetona, etc.), agua hirviendo, ácidos o lejías, ya que éstos pueden dañar la superficie y el interior de la combinación refrigerador/congelador. El agua hirviendo y los disolventes orgánicos, como benzol, pueden deformar o dañar las piezas de plástico.

- Durante la limpieza, no realice un aclarado directamente con agua u otros líquidos, para evitar cortocircuitos y no dañar el aislamiento eléctrico.

Sirvase desenchufar el refrigerador para descongelar y limpiar.

4. 2 Limpieza del estante de vidrio

• Retire la gaveta sobre el estante de vidrio;
• Levante el frente del estante de vidrio (aproximadamente 60°), y luego sáquelo;
• Retire el estante de vidrio y límpielo según sea necesario;
• vidriperación inversa es para la instalación del estante de

- El refrigerador está fabricado basado en el principio de enfriamiento por aire y por lo tanto cuenta con la función de descongelamiento automático. El hielo formado debido al cambio de estación o de temperatura también puede ser quitado manualmente desconectando el electrodoméstico de la fuente de energía o limpiándolo con una toalla seca.

4.4 Fuera de operación

• Falla de energía: En caso de falla de energía, aun cuando sea en verano, los alimentos dentro del electrodoméstico pueden mantenerse por varias horas. Durante la falla de energía, se debe reducir las veces en que se abre la puerta y no se debe colocar más comida fresca en el electrodoméstico.
• Sin uso por un largo periodo: El electrodoméstico debe desenchufarse y luego limpiarse. Después, se dejan las puertas abiertas para prevenir el mal olor.
• Traslado: Antes de mover el refrigerador, saque todos los objetos del interior, fije las divisiones de vidrio, el contenedor de vegetales, las gavetas de la cámara del congelador, etc., con cinta y ajuste los pies niveladores. Cierre las puertas y fíjelas con cinta. Durante el traslado, el electrodoméstico no debe ser puesto de cabeza o de manera horizontal, ni estar bajo vibraciones. La inclinación durante el traslado no debe ser más de 45°.

El electrodoméstico debe funcionar continuamente una vez que sea encendido. Generalmente, la operación del electrodoméstico no debe ser interrumpida; de lo contrario, la duración del servicio puede deteriorarse.

5 Resolución de problemas

5.1 Puede intentar resolver los siguientes problemas simples usted mismo.

Si no pueden ser resueltos, sirvase contactar al departamento de post-venta.

Operación fallida	Revise si el electrodoméstico está conectado a la energía o si el enchufe está en buen contacto. Revise si el voltaje es demasiado bajoRevise si existe una falla de energía o si los circuitos se han salido parcialmente
Mal olor	Los alimentos con olor fuerte deben ser envueltos bien apretados.Revise si existe algún alimento podrido.Limpie el interior del refrigerador.
Operación de largo tiempo del compresor	La operación de largo tiempo del refrigerador es normal durante el verano cuando la temperatura ambiente es altaNo se sugiere tener demasiados alimentos dentro delelectrodoméstico al mismo tiempo.Los alimentos se deben enfriar antes de ser colocados dentro del electrodoméstico.Las puertas se abren muy frecuentemente
Las luces no logran encenderse	Revise si el refrigerador está conectado a la fuente de energía y si la iluminación está dañada.La iluminación debe ser reemplazada por un especialista
Las puertas no se pueden cerrar de manera adecuada	La puerta está atascada por paquetes de comida. Se ha colocado demasiada comida.El refrigerador está inclinado
Ruido fuerte	Revise si el suelo está nivelado y si el refrigerador está colocado de manera estable.Revise si los accesorios están colocados en ubicaciones adecuadas
El sello de la puerta no logra ajustarse	Limpie las materias ajenas sobre el sello de la puertaCaliente el sello de la puerta y luego enfrielo para restaurarlo(o aplíquele aire con un secador eléctrico o utilice una toalla caliente para calentarlo)
La bandeja para el agua se desborda	Hay demasiados alimentos en la cámara o el alimento almacenado contiene demasiada agua, dando como resultado un descongelamiento pesadoLas puertas no se cierran adecuadamente, dando como resultado el congelamiento debido al ingreso de aire y aumento de agua debido al descongelamiento
Almacenaje caliente	La disipación del condensador incorporado vía el almacenaje, lo cual es normal.Cuando el almacenaje se vuelve caliente debido a la alta temperatura del ambiente, el almacenamiento de demasiada comida o la detención del compresor se apaga, brinde una ventilación segura para facilitar la disipación del calor.
Condensación de la superficie	La condensación en el exterior de la superficie y en los sellos de la puerta del refrigerador es normal cuando la humedad del ambiente es demasiado alta. Solo limpie la condensación con una toalla limpia.
Ruido anormal particular	Zumbidos: El compresor puede producir zumbidos durante la operación, y los zumbidos son armente fuerte al encenderse o al detenerse. Esto es normal.Crujido: El flujo del refrigerante dentro del electrodoméstico puede producir crujidos, lo cual es normal.

Adhesivo «OK»

(no disponible en todos los modelos) Con el adhesivo «OK» puede comprobar si en el compartimento frigorífico se han alcanzado los rangos de temperatura seguros de +4 °C o menos recomendados para los alimentos. En caso de que el adhesivo no muestre «OK» habrá que ajustar de modo escalonado una temperatura más baja.

Nota

Tras poner el aparato en marcha, éste puede necesitar hasta 12 horas para alcanzar la temperatura ajustada.

Ajuste correcto

Service
