GEBRUIKSAANWIJZING 5SB89030 BLAUPUNKT

1.4 Waarschuwingen voor het gebruik ................................................................................. 72

1.5 Waarschuwingen voor opstelling .................................................................................... 72

1.6 Waarschuwingen voor de temperatuur .......................................................................... 73

1.7 Waarschuwingen voor verwijdering ................................................................................ 73

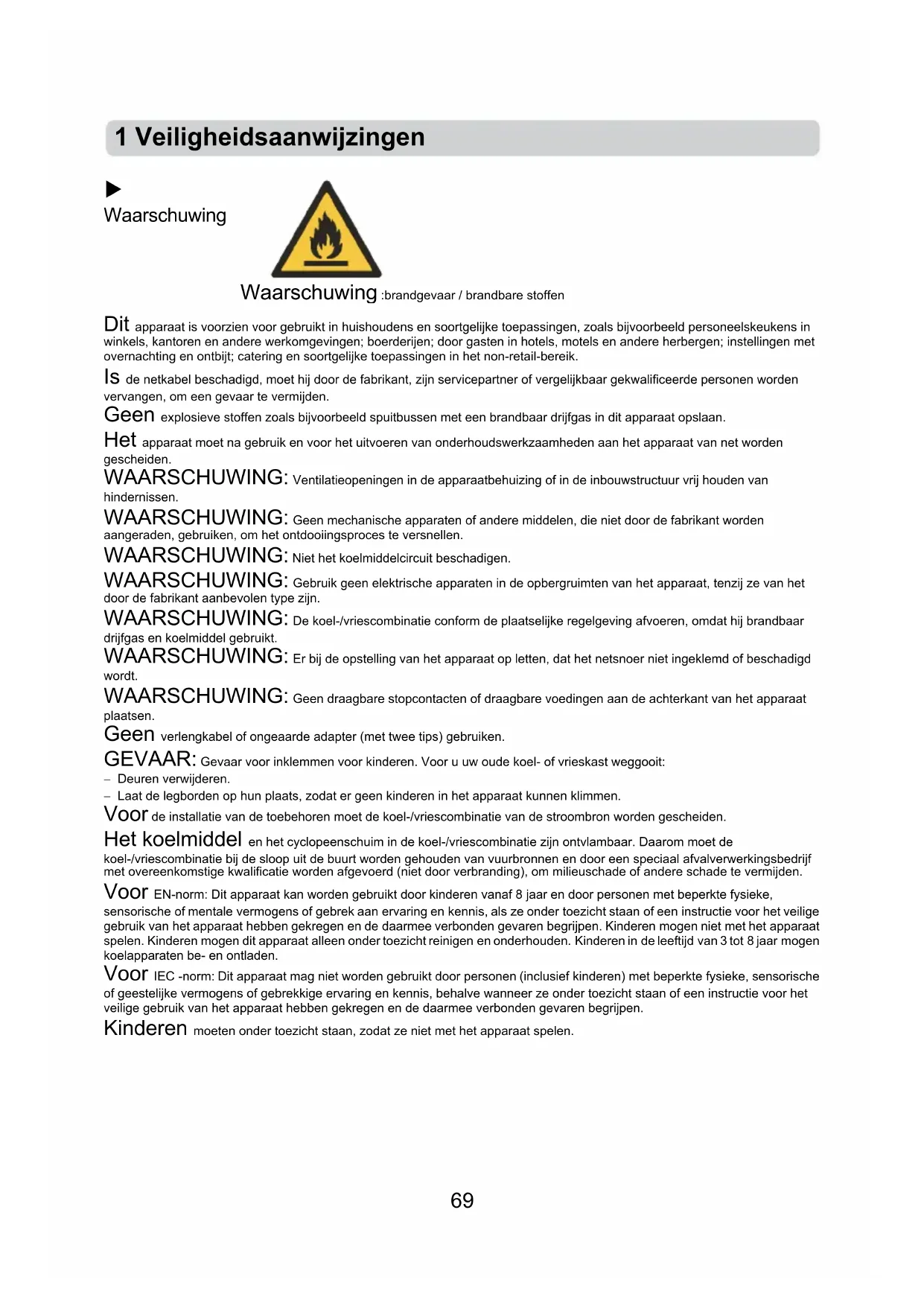

Waarschuwing :brandgevaar / brandbare stoffen Dit apparaat is voorzien voor gebruikt in huishoudens en soortgelijke toepassingen, zoals bijvoorbeeld personeelskeukens in winkels, kantoren en andere werkomgevingen; boerderijen; door gasten in hotels, motels en andere herbergen; instellingen met overnachting en ontbijt; catering en soortgelijke toepassingen in het non-retail-bereik. Is de netkabel beschadigd, moet hij door de fabrikant, zijn servicepartner of vergelijkbaar gekwalificeerde personen worden vervangen, om een gevaar te vermijden. Geen explosieve stoffen zoals bijvoorbeeld spuitbussen met een brandbaar drijfgas in dit apparaat opslaan. Het apparaat moet na gebruik en voor het uitvoeren van onderhoudswerkzaamheden aan het apparaat van net worden gescheiden. WAARSCHUWING: Ventilatieopeningen in de apparaatbehuizing of in de inbouwstructuur vrij houden van hindernissen. WAARSCHUWING: Geen mechanische apparaten of andere middelen, die niet door de fabrikant worden aangeraden, gebruiken, om het ontdooiingsproces te versnellen. WAARSCHUWING: Niet het koelmiddelcircuit beschadigen. WAARSCHUWING: Gebruik geen elektrische apparaten in de opbergruimten van het apparaat, tenzij ze van het door de fabrikant aanbevolen type zijn. WAARSCHUWING: De koel-/vriescombinatie conform de plaatselijke regelgeving afvoeren, omdat hij brandbaar drijfgas en koelmiddel gebruikt. WAARSCHUWING: Er bij de opstelling van het apparaat op letten, dat het netsnoer niet ingeklemd of beschadigd wordt. WAARSCHUWING: Geen draagbare stopcontacten of draagbare voedingen aan de achterkant van het apparaat plaatsen. Geen verlengkabel of ongeaarde adapter (met twee tips) gebruiken. GEVAAR: Gevaar voor inklemmen voor kinderen. Voor u uw oude koel- of vrieskast weggooit: - Deuren verwijderen. - Laat de legborden op hun plaats, zodat er geen kinderen in het apparaat kunnen klimmen. Voor de installatie van de toebehoren moet de koel-/vriescombinatie van de stroombron worden gescheiden. Het koelmiddel en het cyclopeenschuim in de koel-/vriescombinatie zijn ontvlambaar. Daarom moet de koel-/vriescombinatie bij de sloop uit de buurt worden gehouden van vuurbronnen en door een speciaal afvalverwerkingsbedrijf met overeenkomstige kwalificatie worden afgevoerd (niet door verbranding), om milieuschade of andere schade te vermijden. Voor EN-norm: Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of een instructie voor het veilige gebruik van het apparaat hebben gekregen en de daarmee verbonden gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen dit apparaat alleen onder toezicht reinigen en onderhouden. Kinderen in de leeftijd van 3 tot 8 jaar mogen koelapparaten be- en ontladen. Voor IEC -norm: Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vermogens of gebrekkige ervaring en kennis, behalve wanneer ze onder toezicht staan of een instructie voor het veilige gebruik van het apparaat hebben gekregen en de daarmee verbonden gevaren begrijpen. Kinderen moeten onder toezicht staan, zodat ze niet met het apparaat spelen. 1 Veiligheidsaanwijzingen70 De aanwijzingen moeten de inhoud van de volgende punten bevatten: Let, om een verontreiniging van levensmiddelen te vermijden, op de volgende aanwijzingen: - Langer openen van de deur kan leiden tot een aanzienlijke temperatuurverhoging in de vakken van het apparaat. - Reinig oppervlakken, die met levensmiddelen in aanraking kunnen komen en toegankelijke afvoersystemen regelmatig. - Reinig de watertanks, wanneer ze 48 uur lang niet gebruikt zijn. Spoel op een watertoevoer aangesloten watersystemen, wanneer 5 dagen lang geen water is afgenomen. (Aanwijzing 1) - Bewaar rauw vlees en vis in geschikte containers in de koel-/vriescombinatie, zodat ze niet met andere levensmiddelen in aanraking komen of op deze druppelen. - Twee-sterren-diepvriesvakken zijn geschikt voor de opslag van vooringevroren levensmiddelen, de opslag of bereiding van ijs en de bereiding van ijsblokjes. (Aanwijzing 2) - Eén- , twee- en drie-sterren-vakken zijn niet geschikt voor het invriezen van verse levensmiddelen. (Aanwijzing 3) - Wanneer het koelapparaat gedurende langere tijd leeg blijft, schakelt u het uit, ontdooit het, reinigt het, droogt u het en laat u de deur open, om schimmelvorming in het apparaat te vermijden. Aanwijzing 1, 2, 3: Controleer of dit van toepassing is op uw type productvak.71

1.2 Betekenis van de veiligheidswaarschuwingssymbolen

1.3 Stroomgerelateerde waarschuwingen

l Trek niet aan het netsnoer, wanneer u de stekker van de koel-/vriescombinatie eruit trekt. Pak de stekker vast en trek hem direct uit het stopcontact. l Om een veilig gebruik te garanderen, mag u het netsnoer niet beschadigen of gebruiken, wanneer het beschadigd of versleten is.

l Gebruik een apart stopcontact. Het stopcontact mag niet worden gedeeld met andere elektrische apparaten. l Het netsnoer moet vast met het stopcontact verbonden zijn, omdat anders branden kunnen ontstaan. l Let erop, dat de aardingselektrode van het stopcontact is uitgerust met een betrouwbare aardingsleiding.

l Wanneer gas en andere brandbare gassen naar buiten komen, schakelt u de klep van het naar buiten komende gas uit en opent u deuren en ramen. Trek niet de stekker van de koel-/vriescombinatie en andere elektrische apparaten eruit, omdat een vonk een brand kan veroorzaken.

l Gebruik geen elektrische apparaten op de bovenkant van het apparaat, tenzij ze van het door de fabrikant aanbevolen type zijn. Dit is een verwijzingssymbool. De met dit symbool gemarkeerde aanwijzingen vereisen speciale voorzichtigheid. Ontoereikende voorzorgsmaatregelen kunnen leiden tot lichte of matige verwondingen of schade aan het product. Waarschuwingssymbool Verwijzingssymbool Dit handboek bevat veel belangrijke veiligheidsaanwijzingen, die door de gebruikers in acht moeten worden genomen. Dit is een verbodsteken. Elke niet-naleving van de met dit symbool gemarkeerde aanwijzingen kan tot schade aan het product of tot in gevaar brengen van de persoonlijke veiligheid van de gebruiker leiden. Dit is een waarschuwingssymbool. De met dit symbool gemarkeerde aanwijzingen moeten strikt worden opgevolgd, omdat anders schade aan het product of persoonlijk letsel kunnen worden veroorzaakt. Verbodsteken72

1.4 Waarschuwingen voor het gebruik

l Demonteer de koel/vriescombinatie niet willekeurig en beschadig ook niet de koelmiddelcircuit. Het onderhoud van het apparaat moet worden uitgevoerd door een vakman. l Een beschadigd netsnoer moet door de fabrikant, zijn onderhoudsafdeling of aanverwante vakmensen worden vervangen, om gevaren te vermijden.

l De spleten tussen de deuren van de koel-/vriescombinatie en tussen de deuren van de behuizing zijn klein. Leg niet uw hand in deze bereiken, om beknellingen van uw vingers te vermijden. Wees voorzichtig, wanneer u de deuren van de koel-/vriescombinatie sluit, om het eruit vallen van voorwerpen te vermijden. l Neem geen levensmiddelen of containers met natte handen uit het vriesvak, als de koel-/vriescombinatie loopt, in het bijzonder geen metalen containers, om bevriezingen te vermijden.

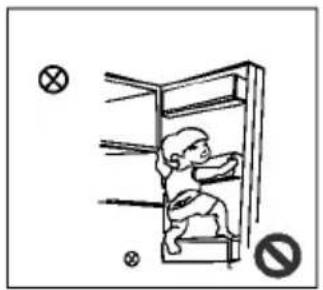

l Laat kinderen niet in de koel-/vriescombinatie klimmen, omdat het anders tot verstikkingen of vallen van het kind kan komen.

l Plaats geen zware voorwerpen op de bovenkant van de koel-/vriescombinatie, omdat bij het sluiten of openen van de deur voorwerpen vallen en onopzettelijke verwondingen veroorzaakt kunnen worden. l Trek bij een stroomuitval of voor reiniging de stekker eruit. Wacht minstens vijf minuten, voor u de vriezer op de stroomvoorziening aansluit, om schade aan de compressor door opeenvolgende starts te vermijden.

1.5 Waarschuwingen voor de opstelling

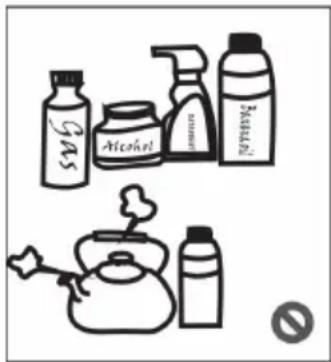

l Leg geen brandbare, explosieve, vluchtige en sterk corrosieve voorwerpen in de koel-/vriescombinatie, om schade aan het product of brandongevallen te vermijden. l Plaats geen brandbare voorwerpen in de buurt van de koel-/vriescombinatie, om branden te vermijden.

l De koel-/vriescombinatie is bedoeld voor huishoudelijk gebruik, zoals bijvoorbeeld voor de opslag van levensmiddelen; hij mag niet voor andere doeleinden worden gebruikt, zoals bijvoorbeeld de opslag van bloed, medicijnen of biologische producten enz.73

l Bewaar geen bier, dranken of andere vloeistoffen in flessen of gesloten containers in het vriesvak van de koel-/vriescombinatie. Anders kunnen de flessen of gesloten containers bij het invriezen breken en schade veroorzaken.

1.6 Waarschuwingen voor de temperatuur

1) Wanneer koelapparaten gedurende een langere periode te warm zijn ingesteld, kan de temperatuur in het

vriesvak te hoog zijn en de inhoud ontdooien.

2) Koolzuurhoudende dranken mogen niet in het vriesvak worden opgeslagen. Enkele producten, zoals

bijvoorbeeld water, kunnen bevriezen en moeten niet te koud worden geconsumeerd.

3) De door de levensmiddelproducenten geadviseerde bewaartijd(en) voor levensmiddelen, in het bijzonder

voor bevroren levensmiddelen, moeten niet worden overschreden.

4) Bij het ontdooien van het koelapparaat moeten de noodzakelijke voorzorgsmaatregelen worden genomen,

om een ongepaste temperatuurverhoging van de diepvriesgoederen te voorkomen, zoals bijv. het inwikkelen van de diepvriesgoederen in meerdere krantenlagen.

5) Een temperatuurstijging van de diepvriesgoederen bij het handmatige ontdooien, onderhouden of reinigen

kan de houdbaarheid verkorten.

6) Wanneer deuren zijn uitgerust met sloten, moeten de sleutels buiten bereik van kinderen en niet in de buurt

van het koelapparaat worden bewaard, om te verhinderen, dat kinderen in het interieur worden ingesloten.

1.7 Waarschuwingen voor verwijdering

Correcte verwijdering van dit product: Deze markering verwijst ernaar, dat dit product niet samen met ander huishoudelijk afval mag worden afgevoerd. Om mogelijke schade aan het milieu of de menselijke gezondheid als gevolg van ongecontroleerde afvalverwijdering te voorkomen, moet de koel-/vriescombinatie op verantwoorde wijze worden gerecycled om duurzaam hergebruik van hulpbronnen te bevorderen. Gebruik, om uw gebruikte apparaat terug te geven, het teruggave- en inzamelingssysteem of neem contact op met de dealer, bij wie u het product hebt gekocht. U kunt dit product milieuvriendelijk recyclen. Het koelmiddel en het cyclopeenschuim in de koel-/vriescombinatie zijn ontvlambaar. Daarom moet de koel-/vriescombinatie bij de sloop uit de buurt worden gehouden van vuurbronnen en door een speciaal afvalverwerkingsbedrijf met overeenkomstige kwalificatie worden afgevoerd (niet door verbranding), om milieuschade of andere schade te vermijden. Wanneer de koel-/vriescombinatie wordt afgevoerd, demonteert u de deuren en verwijdert de afdichting van de deur en de legborden. Plaats de deuren en legborden op een geschikte plaats buiten bereik van kinderen. Vriesvak74

l Verwijder voor gebruik alle verpakkingsmaterialen, inclusief bodempolstering, schuimrubber en plakband in de koel-/vriescombinatie. Verwijder de beschermfolie van de deuren en de behuizing.

l Beschermen tegen hitte en direct zonlicht vermijden. Plaats de koel-/vriescombinatie niet in een vochtige of natte omgeving, om roest of een achteruitgang van de isolatie te vermijden. l Spuit de koel-/vriescombinatie niet met water af, zet hem niet in een vochtige omgevingen op, waar hij gemakkelijk met waterspetters in contact kan komen, om de elektrische isolatie van de koel-/vriescombinatie niet nadelig te beïnvloeden.

l Plaats de koel-/vriescombinatie op een goed geventileerde plaats binnenshuis. De bodem moet vlak en stabiel zijn (draai het apparaat naar links of rechts, om de nivelleervoetjes in te stellen, wanneer het onstabiel staat).

l Boven de koel-/vriescombinatie moet meer dan 30 cm ruimte zijn en de koel-/vriescombinatie moet met 10 cm afstand tot de muur worden opgesteld, om de warmteafvoer te vergemakkelijken. 2 Beoogd gebruik van koelkasten75

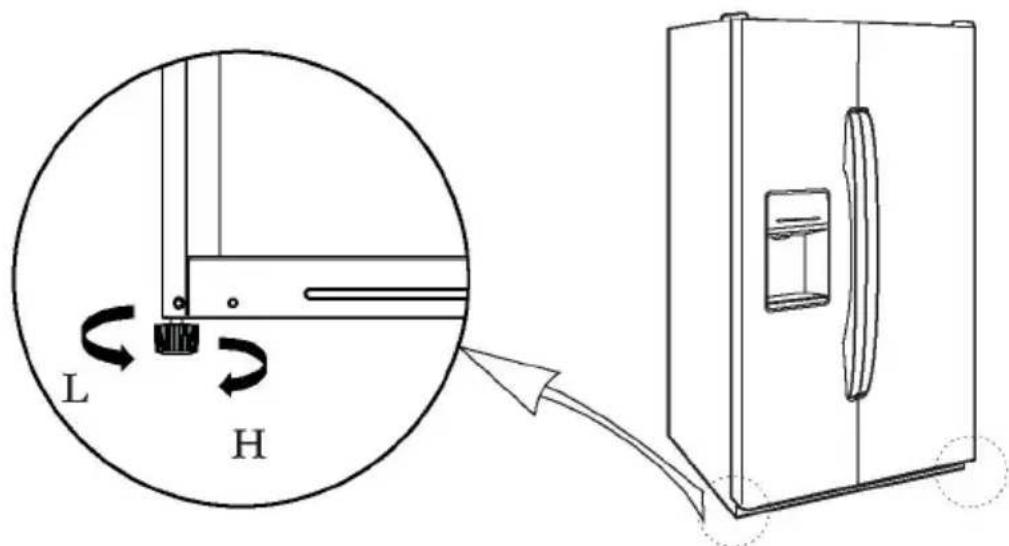

2.2 Nivelleervoetjes

1) Voorzorgsmaatregelen voor het gebruik:

Voor het gebruik van toebehoren moet worden verzekerd, dat de koel-/vriescombinatie van het net is gescheiden. Voor het instellen van de nivelleervoetjes moeten voorzorgsmaatregelen worden genomen, om verwondingen te vermijden.

2) Schematische weergave van de nivelleervoetjes

(De bovenstaande afbeelding is alleen ter referentie. De daadwerkelijke configuratie hangt af van het eindproduct.)

a. Draai de voeten rechtsom, om de koel-/vriescombinatie op te tillen; b. Draai de voeten linksom, om de koel-/vriescombinatie te laten zakken; c. Stel de rechter- en linkervoet zoals zojuist beschreven in.76

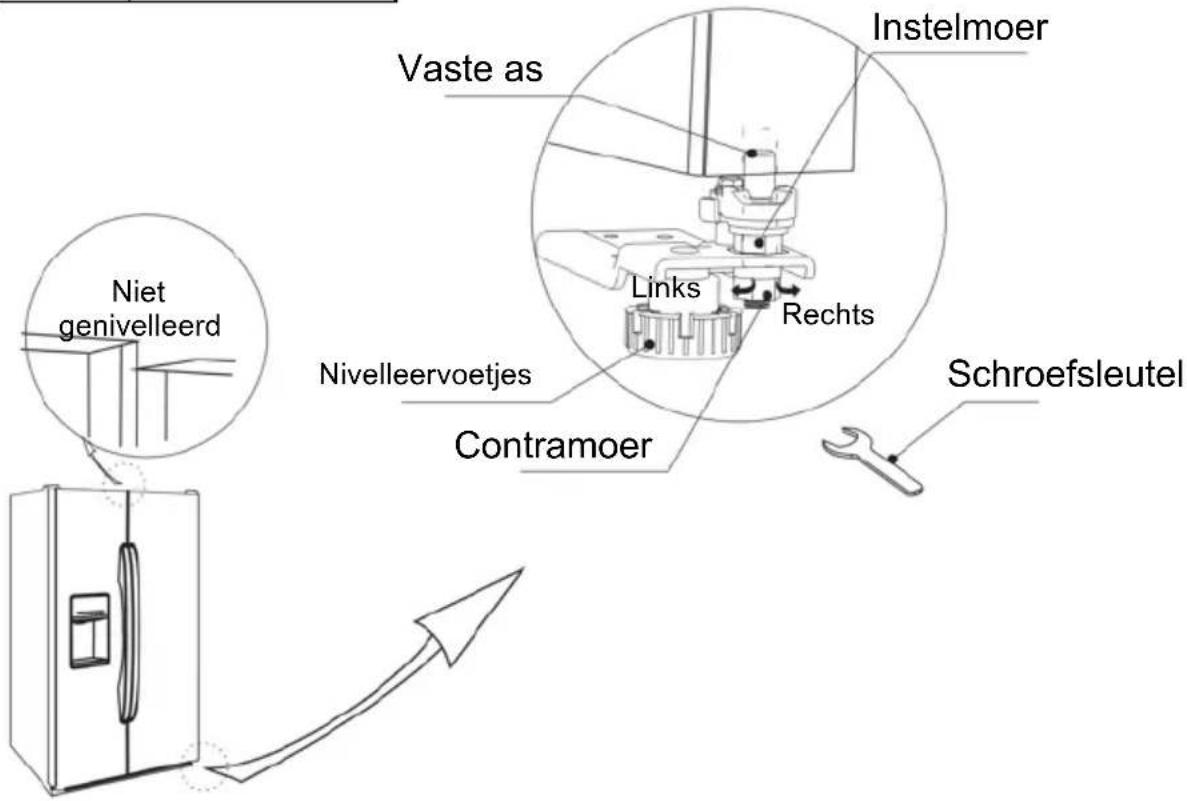

2.3 Instellen van de deur

1) Voorzorgsmaatregelen voor het gebruik:

Voor het gebruik van toebehoren moet worden verzekerd, dat de koel-/vriescombinatie van het net is gescheiden. Voor het instellen van de deur moeten voorzorgsmaatregelen worden genomen, om verwondingen te vermijden.

2) Schematische weergave voor het instellen van de deur

Benodigd gereedschap:

(De bovenstaande afbeelding is alleen ter referentie. De daadwerkelijke configuratie hangt af van het eindproduct.) Wanneer de deur van de koel-/vriescombinatie te laag is: Open de deur, draai de contramoer los met een schroefsleutel en draai de instelmoer linksom, om de deur hoger te zetten. Zodra de deuren zijn uitgelijnd, draait u de contramoer door linksom draaien aan. Wanneer de deur van de koel-/vriescombinatie te hoog is: Open de deur en draai de instelmoer met een schroefsleutel rechtsom, om de hoogte van de deur te verkleinen. Zodra de deuren zijn uitgelijnd, draait u de contramoer door linksom draaien aan. Vaste as Instelmoer Schroefsleutel Rechts Contramoer Niet genivelleerd Nivelleervoetjes Links77

2.4 Vervanging van het lampje

Elke vervanging of elk onderhoud van de led-lampen moet door een gekwalificeerde persoon worden uitgevoerd.

2.5 Inbedrijfstelling

l Laat de koel-/vriescombinatie voor de eerste start een half uur lang rusten, voor u hem op de stroomvoorziening aansluit. l Voor het opslaan van verse of bevroren levensmiddelen moet de koel-/vriescombinatie 2-3 uur (in de zomer, wanneer de omgevingstemperatuur hoog is, meer dan 4 uur) afkoelen.

l Plan ruimte voor het gemakkelijk openen van deuren en vakken. l De bovenstaande afbeelding is alleen ter referentie. De daadwerkelijke configuratie hangt af van het eindproduct.

2.6 Energiebesparingstips

l Het apparaat moet in het koelste gedeelte van de ruimte worden opgesteld, ver weg van warmte genererende apparaten of verwarmingsbuizen en buiten het directe zonlicht. l Laat warme levensmiddelen tot kamertemperatuur afkoelen, voor u ze in apparaat legt. Een overbelasting van het apparaat leidt ertoe, dat de compressor langer loopt. Levensmiddelen, die te langzaam bevriezen, kunnen aan kwaliteit verliezen of bederven. l Let erop, levensmiddelen goed te verpakken en de containers droog te vegen, voor u ze in het apparaat zet. Daardoor wordt de ijsvorming in het apparaat gereduceerd. l De vakken van het apparaat mogen niet met aluminiumfolie, vetvrij papier of keukenpapier. Bekledingen storen de koude luchtcirculatie en maken het apparaat minder efficiënt. l Organiseer en label levensmiddelen om frequent openen van de deuren en lang zoeken te verminderen. Neem zo veel benodigde voorwerpen als mogelijk tegelijk en sluit de deur zo snel mogelijk.78

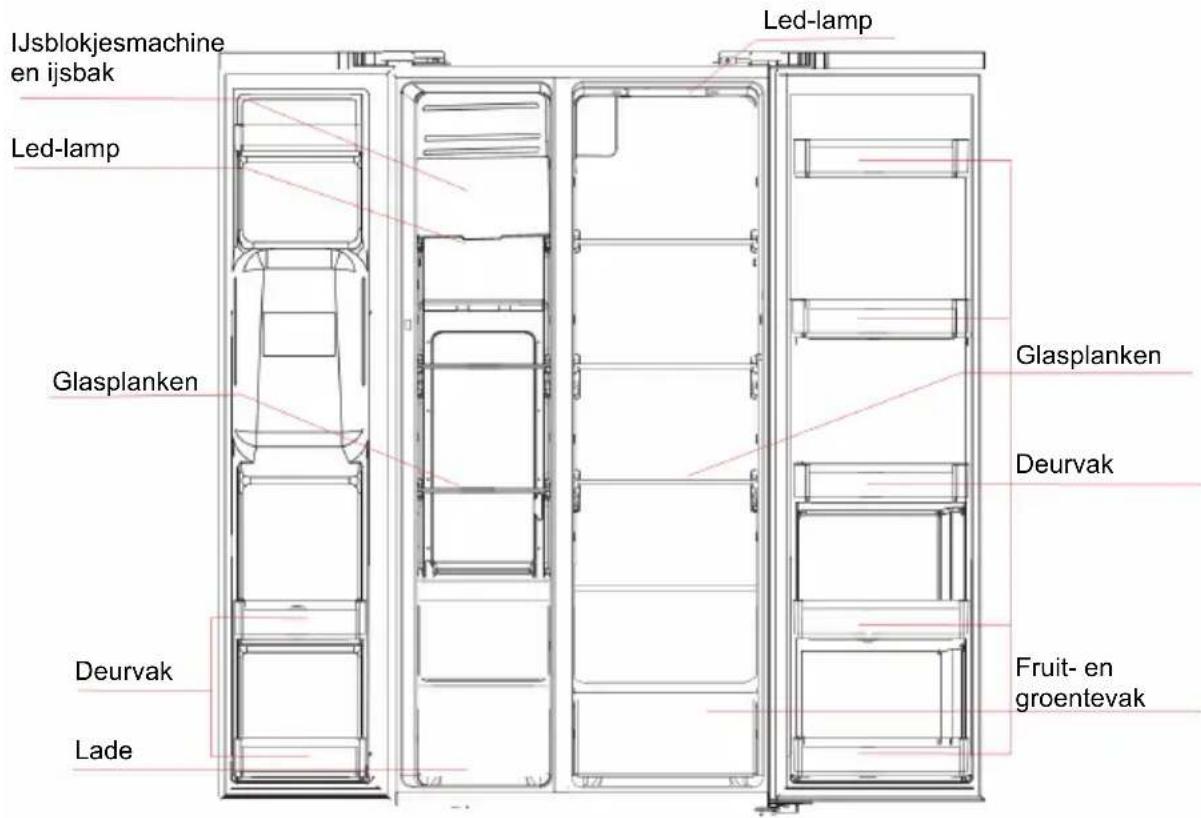

3.1 Hoofdcomponenten

(Extern filter) (De bovenstaande afbeelding is alleen ter referentie. De daadwerkelijke configuratie hangt af van het eindproduct.) Koelvakken l De koelvakken zijn geschikt voor de opslag van een veelheid aan fruit, groente, dranken en andere binnenkort te consumeren levensmiddelen. l Gekookte levensmiddelen mogen pas na afkoeling tot kamertemperatuur in de koelvakken worden geplaatst. l Er wordt aanbevolen, de levensmiddelen in een goed afsluitbare container te doen alvorens ze in de koel-/vriescombinatie te plaatsen. l De hoogte van de glasplaten kan worden versteld, om een geschikte opbergruimte en een eenvoudige hantering te garanderen. Vriesvakken l In de vriesvakken kunnen levensmiddelen lange tijd vers worden gehouden. Ze worden voornamelijk gebruikt voor de opslag van diepvriesproducten en voor de vervaardiging van ijsblokjes. l De vriesvakken zijn geschikt zich voor de opslag van vlees, vis, rijstballetjes en andere levensmiddelen, die niet op korte termijn worden moeten geconsumeerd. l Vlees moet bij voorkeur in kleine stukken worden verdeeld, om een eenvoudig uitname mogelijk te maken. Let erop, dat levensmiddelen binnen de houdtijd moeten worden geconsumeerd. Opmerking: De opslag van te veel levensmiddelen direct na de eerste inbedrijfstelling kan het vriesvermogen van de koel-/vriescombinatie nadelig beïnvloeden. De opgeslagen levensmiddelen mogen niet de luchtuitlaat blokkeren, omdat anders ook het vriesvermogen nadelig wordt beïnvloed. Glasplanken Deurvak Fruit- en groentevak Lade Deurvak Glasplanken Led-lamp IJsblokjesmachine en ijsbak 3 Opbouw en functies Led-lamp79

(De bovenstaande afbeelding is alleen ter referentie. De daadwerkelijke configuratie hangt af van het eindproduct.)

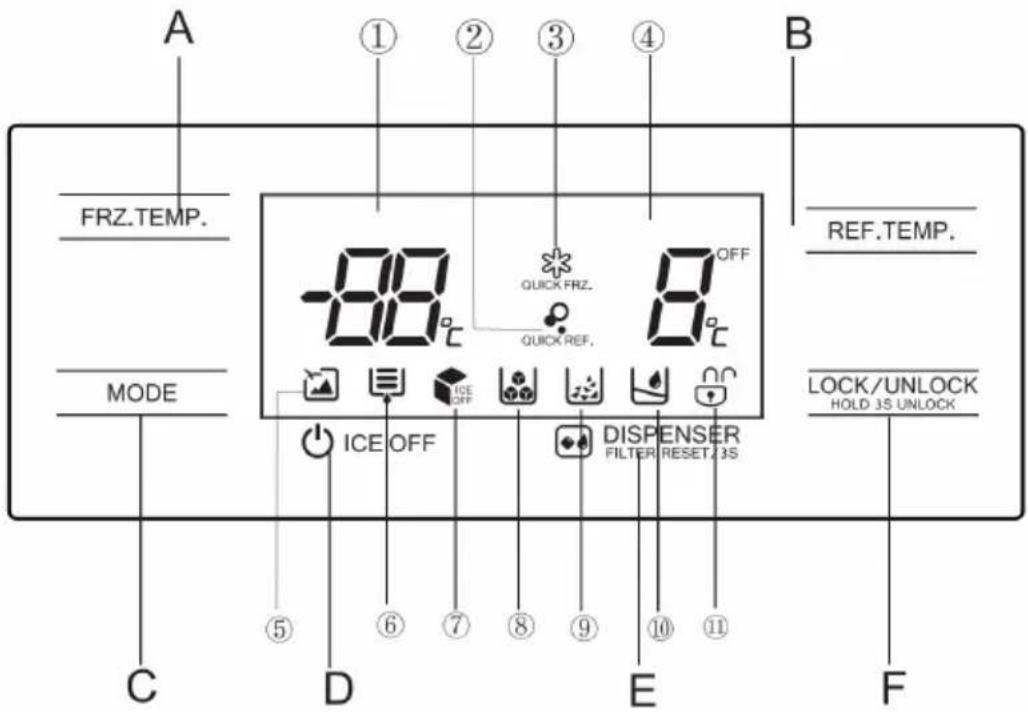

Temperatuur in de vriesvakken

Temperatuur in de koelvakken

Uitgifte van ijsblokjes

Uitgifte van Crushed Ice

Uitgifte van koud water

Symbool voor het blokkeren/ontgrendelen

a. Temperatuurregeling van de vriesvakken B. Temperatuurregeling van de koelvakken C. Modusinstelling D. IJs UIT/AAN E. Uitgifte van ijsblokjes/Uitgifte van koud water/Filterinstelling F. Blokkeren/deblokkeren

3. Gebruiksaanwijzing

Wanneer de koel-/vriescombinatie voor de eerste keer wordt ingeschakeld, brandt het beeldscherm gedurende 3 seconden. Ondertussen klinkt de starttoon en dan wisselt het beeldscherm naar de normale bedrijfsweergave. Bij het eerste gebruik van de koel-/vriescombinatie moet de temperatuur van de koelvakken op 5 °C en van de vriesvakken op -18 °C worden ingesteld. Wanneer een fout optreedt, geeft het beeldscherm in het temperatuurweergavebereik een foutcode aan (zie volgende pagina). In normaal bedrijf geeft het beeldscherm de ingestelde temperatuur van de koel- resp. vriesvakken aan. Wanneer onder normale omstandigheden 30 seconden lang geen handmatige bediening aan de koel-/vriescombinatie volgt, vergrendelt het bedieningspaneel automatisch. In de vergrendelde toestand schakelt het beeldscherm na 30 seconden uit.80

2) Blokkeren /ontgrendelen

Druk in ontgrendelde toestand de knop 3 seconden lang, om het beeldscherm te blokkeren . Druk in vergrendelde toestand de knop 3 seconden lang, om het beeldscherm te ontgrendelen

Alle volgende opties moeten in de ontgrendelde toestand worden ingesteld.

Druk de modusknop , om een andere besturingsmodus te kiezen.

Druk op de knop , om in de vakantiemodus terecht te komen. Het symbool licht op en de vakantiemodus wordt actief, zodra het bedieningspaneel is vergrendeld. Druk de knop FRZ.TEMP. of REF.TEMP., om de vakantiemodus te verlaten.

5) Modus „Quick REF.“

Druk op de knop , om in de snelkoelmodus terecht te komen. Het symbool licht op en de snelkoelmodus wordt actief, zodra het bedieningspaneel is vergrendeld. Druk op de knop REF.TEMP., om in de snelkoelmodus terecht te komen.

6) Modus „Quick FRZ.“

Druk op de knop , om in de snelvriesmodus terecht te komen. Het symbool licht op en de snelvriesmodus wordt actief, zodra het bedieningspaneel is vergrendeld. Druk op de knop FRZ.TEMP., om in de snelvriesmodus terecht te komen.

7) Temperatuurinstelling van de koelvakken

Druk op de temperatuurinstelknop van de koelvakken . Nu knippert de indicator van de koeltemperatuur. Druk opnieuw knop , om de temperatuur in te stellen. Daarbij klinken pieptonen. Het temperatuurinstelbereik ligt tussen 2 °C en 8 °C. Bij iedere druk op de knop verandert de temperatuur met 1°C. Na de instelling knippert de koeltemperatuur gedurende 5 seconden. De nieuwe temperatuurinstelling wordt effectief, zodra het bedieningspaneel is vergrendeld.

8) Temperatuurinstelling van de vriesvakken

Druk op de temperatuurinstelknop van de vriesvakken . Nu knippert de indicator van de vriestemperatuur. Druk opnieuw knop , om de temperatuur in te stellen. Daarbij klinken pieptonen. Het temperatuurinstelbereik ligt tussen -16 °C en -24 °C. Bij iedere druk op de knop verandert de temperatuur met 1°C. Na de instelling knippert de vriestemperatuur gedurende 5 seconden. De nieuwe temperatuurinstelling wordt effectief, zodra het bedieningspaneel is vergrendeld.

9) Instelling van snelvriestijd

Druk de knop FRZ.TEMP in de snelvriesmodus gedurende 3 seconden. De temperatuuraanduiding geeft de actuele snelvriestijd aan. Druk opnieuw de knop FRZ.TEMP, om de snelvriestijd in te stellen, de instelling geeft afwisselend „26-48-26-48...“ aan .Blokkeer het bedieningspaneel of druk de knop FRZ.TEMP gedurende 3 seconden, om de instelling van de snelvriestijd dicht verlaten. De 48 uurs snelvriestijd is vooral bedoeld voor laboratoriumtests en wordt niet aanbevolen voor eindgebruikers.81

Druk de knop ICE OFF . Het symbool brandt of gaat uit, wat het uit- en inschakelen van de ijsmaker betekent. 11 DISPENSER Druk op de knop , om de uitgifte van ijsblokjes of water te kiezen. Het display geeft „Uitgifte van ijsblokjes/Uitgifte van Crushed Ice/ uitgifte van water/geen uitgifte“ aan en dan licht het overeenkomstige symbool op het bedieningspaneel op. Wanneer de koel-/vriescombinatie in bedrijf is, wordt de bedrijfstijd van het waterfilter geaccumuleerd. Na 150 dagen brandt het waterfiltersymbool en na 180 dagen knippert het. Druk 3 seconden op de knop , om de bedrijfstijd van het waterfilter te resetten.

12) Opslag bij stroomuitval

In het geval van een stroomuitval wordt de huidige bedrijfstoestand opgeslagen en behouden tot de herinbedrijfstelling.

13) Openingswaarschuwing en alarmbesturing

Wanneer de deur van de koelvakken geopend wordt, klinkt het waarschuwingssignaal. Wanneer de deur niet binnen twee minuten wordt gesloten, klinkt eenmaal per seconde een zoemtoon, tot de deur wordt gesloten.

De volgende waarschuwingen op het display verwijzen naar overeenkomstige storingen van de koel-/vriescombinatie. Hoewel de koel- en vriesfunctie bij de volgende storingen nog intact zijn kan, moet de gebruiker contact opnemen met een onderhoudsbedrijf. Foutcode Foutomschrijving

Foutcode Foutomschrijving

Fout van de ijsmachine

Fout in het detectiecircuit van de temperatuurvoeler van de koelvakken

Fout in het detectiecircuit van de sensor voor circulatie van de omgevingstemperatuur

Fout in het detectiecircuit van de temperatuurvoeler van de vriesvakken

Fout in het schakelcircuit van de sensor van de ijsmaker

Fout in het detectiecircuit van de ontdooisensor van de vriesvakken

Fout van de vochtsensor82

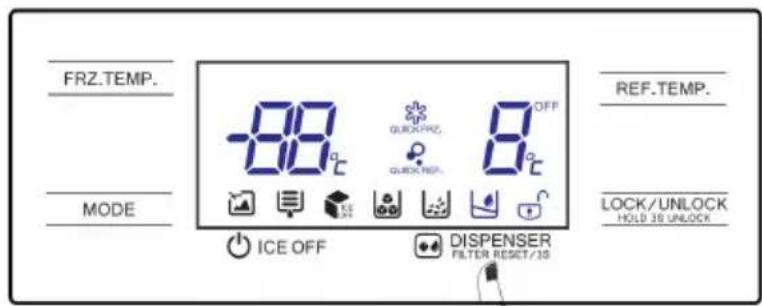

3.3 IJs- en waterdispenser

l Bij de vervaardiging van ijsblokjes en Crushed Ice worden geluiden gegenereerd: De waterklep maakt zoemende geluiden; het water, het dat in de ijsbak stroomt, maakt geluiden; het klein hakken van het ijs tot Crushed Ice of tot ijsblokjes of het ijs, dat in de container valt, maakt geluiden. Deze geluiden zijn normaal. l Bij het uitnemen van de ijsblokjes kunnen krassen ontstaan. Dit is geen reden tot bezorgdheid. l Het ijs in de container kan zijn vastgeplakt. Neem in dit geval de ijsbak eruit en maak samenklevend ijs klein, bijvoorbeeld door voorzichtig met een kunststof- of houten lepel op het ijs te drukken. l Andere mogelijkheden zijn in het hoofdstuk „Reiniging van de ijsbak“ weergegeven. Om oververhitting van de motor van de ijsmachine te voorkomen, verwijdert u het ijs ongeveer 1 minuut nadat de motor is gestopt. Wacht even, tot de temperatuur van de motor de bedrijfstemperatuur heeft bereikt. Neem het ijs uit de ijsbak, wanneer u veel ijs nodig hebt. l In het hoofdstuk „Reiniging van de ijsbak“ leert u, hoe u de ijsbak uit het vriesvak haalt. l Wanneer niet voldoende ijs in de ijsbak aanwezig is, kan geen ijs worden uitgenomen. Wacht even, tot nieuw ijs is geproduceerd. Reinig, om een slechte geur of smaak van het ijs te vermijden, regelmatig de ijsbak. l IJs en water kunnen alleen worden uitgenomen, als de deur van het vriesvak gesloten is. Wanneer u bij het uitnemen van water en ijs de deur van het vriesvak opent, wordt dit proces automatisch beëindigd.

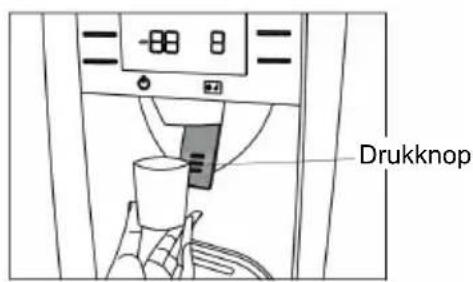

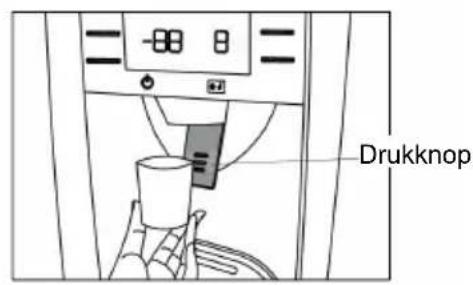

1) Uitname van koud water

Druk zolang op de knop tot het symbool verschijnt. Duw de container in de richting van de drukknop. Het koude water stroomt in de container. Verwijder de bak van de drukker en beëindig de uitname van water.

2) Uitname van Crushed Ice

Druk zolang op de knop tot het symbool verschijnt. Plaats de bak direct bij de opening van de uitgifte, zodat het ijs er niet naast valt. Duw de container in de richting van de drukknop. Vul de container met Crushed Ice. Verwijder de bak van de drukker en beëindig de uitname van Crushed Ice. Drukknop Drukknop83

3) Uitname van ijsblokjes

Druk zolang op de knop tot het symbool verschijnt. Duw de container in de richting van de drukknop. De ijsblokjes vallen in de bak. Verwijder de bak van de drukker en beëindig de uitname van ijsblokjes.

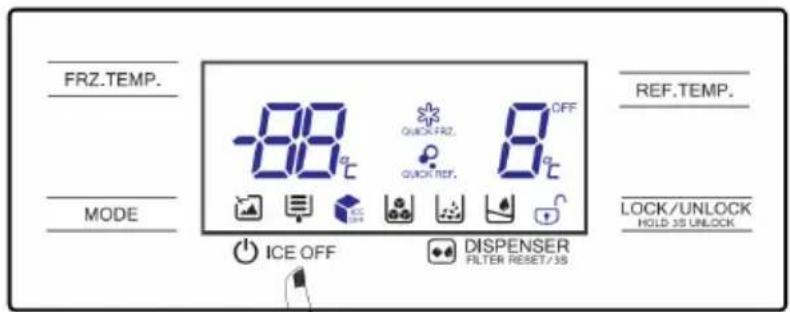

4) Uitschakelen van de ijsproductie

Wanneer de functie voor de afname van water en ijs voor langere tijd niet gebruikt wordt, kunt u de functie van de ijsproductie uitschakelen. Druk op de knop ICE OFF en het symbool wordt ingeschakeld. (De bovenstaande afbeelding is alleen ter referentie. De daadwerkelijke configuratie hangt af van het eindproduct.) Drukknop84

l Verwijder stof achter de koel-/vriescombinatie en op de vloer op tijd, om de koelwerking te verbeteren en energie te besparen. l Controleer de deurafdichting regelmatig, zodat zich daar geen verontreinigingen ophopen. Reinig de deurafdichting met een zachte doek, die met zeepwater of verdund reinigingsmiddel is bevochtigd. l De binnenruimte van de koel-/vriescombinatie moet regelmatig worden gereinigd, om geurvorming te vermijden. l Schakel het apparaat voor de binnenreiniging uit, verwijder alle levensmiddelen, dranken, legborden, vakken enz. l Gebruik een zachte doek of een zachte spons en reinig het interieur van de koel-/vriescombinatie met een mengsel van twee eetlepels bakpoeder en een kwart warm water. Veeg de oppervlakken dan af met een in water gedrenkte doek. Open na de reiniging de deur en laat de binnenruimte aan de lucht drogen, voor u het apparaat weer inschakelt. l Moeilijk toegankelijke bereiken van de koel-/vriescombinatie (bijvoorbeeld nauwe spleten of hoeken) moeten regelmatig met een zachte doek, een zachte borstel o.i.d. en indien nodig met hulpgereedschappen (bijvoorbeeld dunne staafjes) worden afgeveegd, zodat zich daar geen verontreinigingen of bacteriën ophopen. l Gebruik geen zeep, reinigingsmiddelen, schuurmelk, sprayreinigers enz., omdat deze in het interieur van de koel-/vriescombinatie geuren of een verontreiniging van de levensmiddelen kunnen veroorzaken. l Reinig de flessenhouder, de legborden en vakken met een zachte doek, die met zeepwater of verdund reinigingsmiddel is bevochtigd. Veeg ze met een zachte doek droog of laat ze aan de lucht drogen. l Veeg de buitenkant van de koel-/vriescombinatie af met een zachte doek, die met zeepwater, reinigingsmiddel enz. bevochtigd is en veeg hem dan droog. l Gebruik geen harde borstel, staalwol, draadborstels, schuurmiddelen (bijvoorbeeld tandpasta), organisch oplosmiddel (bijvoorbeeld alcohol, aceton enz.), kokend water, zuren of logen, omdat deze het oppervlak en het interieur van de koel-/vriescombinatie kunnen beschadigen. Kokend water en organische oplosmiddelen zoals benzeen kunnen kunststofdelen vervormen of beschadigen. l Spoel tijdens de reiniging niet direct met water of andere vloeistoffen, om kortsluiting te vermijden en de elektrische isolatie niet te beschadigen.

4.2 Reiniging van de deurvakken

l Druk de deurvakken overeenkomstig de richtingspijl in de afbeelding onder met beide handen samen en naar boven, dan kunt u ze verwijderen. l Na het reinigen van het uitgenomen deurvak kunt u de inbouwhoogte ervan naar uw wensen instellen. (De bovenstaande afbeelding is alleen ter referentie. De daadwerkelijke configuratie hangt af van het eindproduct.) 4 Onderhoud en verzorging van het apparaat Trek voor het ontdooien en reinigen de stekker van de koel-/vriescombinatie eruit.85

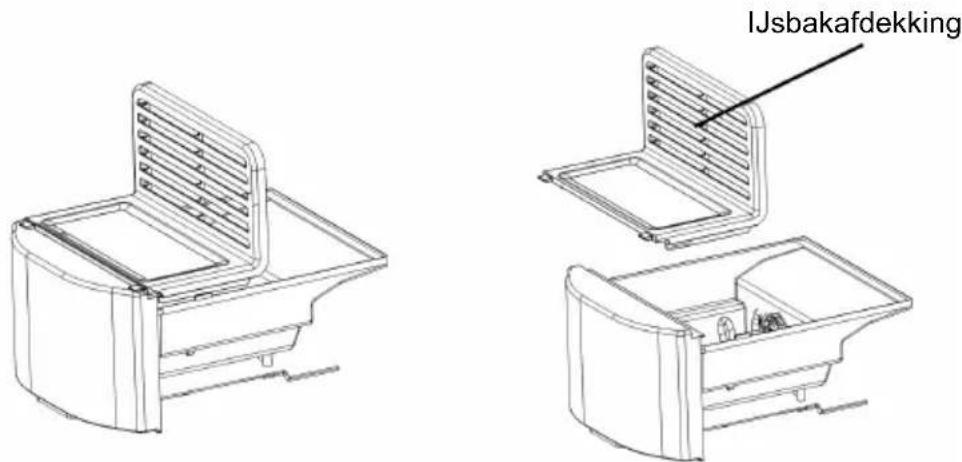

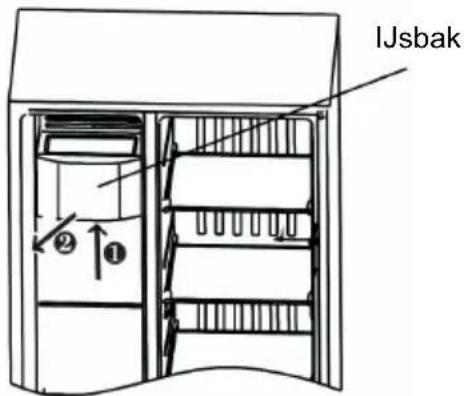

4.3 Reiniging van de ijsbak

IJs in de ijsbak kan de afvoer als gevolg van ijsklompen of andere redenen blokkeren. In dit geval moet de ijsbak gereinigd of de ijsklompen verwijderd worden.

1) Druk de knop ICE OFF , om het maken van ijs te annuleren en de koel-/vriescombinatie uit te schakelen

(stekker uit het stopcontact trekken). Houd de componenten van de ijsbak met beide handen vast en trek hem horizontaal naar boven en buiten.

2) Demonteer het deksel van de ijsbak en reinig de ijsbak met neutrale reinigers, een schone doek en water.

Plaats hem in omgekeerde volgorde terug.

3) Sluit de deur van het vriesvak.

Steek de stekker weer in. Druk de knop ICE OFF , om het maken van ijs te reactiveren. IJsbak IJsbakafdekking86

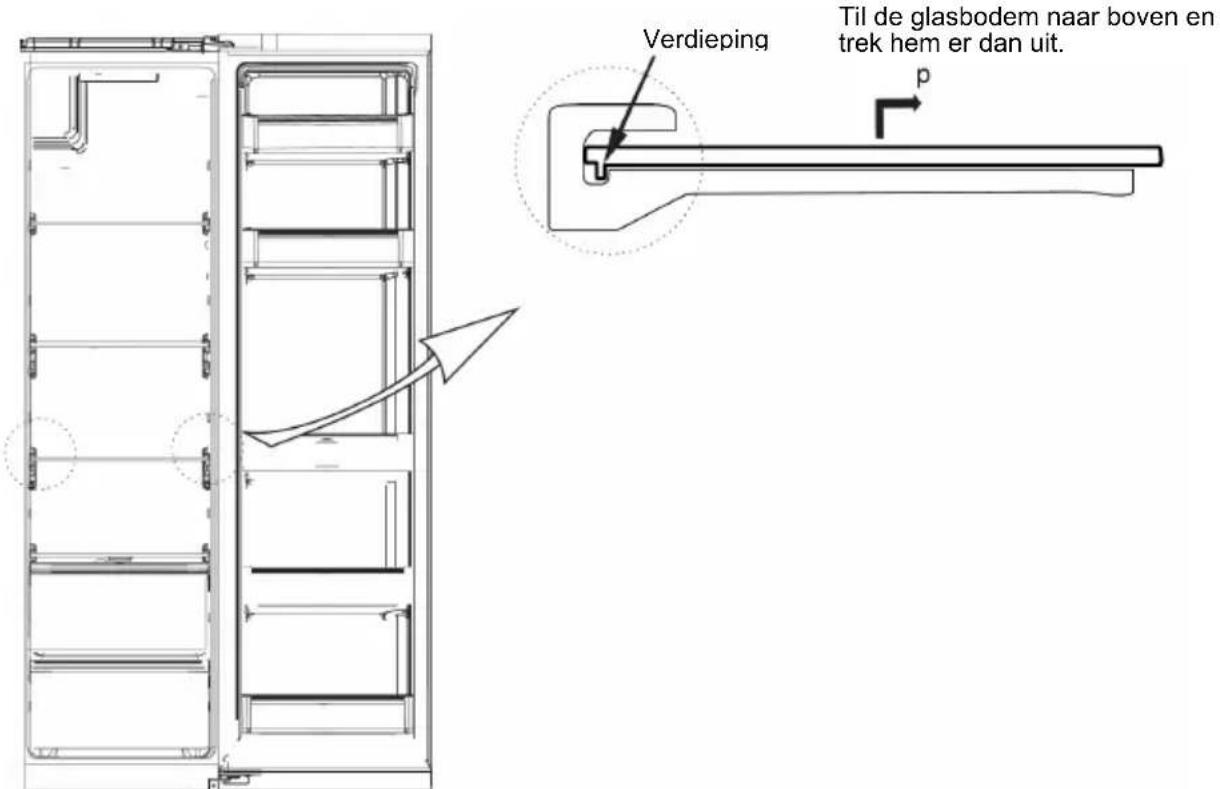

4.4 Reiniging van de glasplaten

l Omdat zich helemaal achter in de koel-/vriescombinatie een verdieping bevindt, waardoor de bodems niet gemakkelijk kunnen worden verwijderd, moet u de bodems een beetje naar boven kantelen, om ze eruit te halen. l Reinig de borden en plaats ze volgens uw wensen. (De bovenstaande afbeelding is alleen ter referentie. De daadwerkelijke configuratie hangt af van het eindproduct.)

4.5 Reiniging van ijsrooster en waterleiding

l Wanneer u de ijsproductiefunctie voor een langere periode niet hebt gebruikt, moet u voor van hernieuwd gebruik de volgende stappen uitvoeren. Haal het ijs uit de ijsbak, vul hem voor de helft (ca. 24 uur lang) en gooi het ijs weer weg. Vervolgens kunt u de ijsmaker weer normaal gebruiken. l Wanneer de waterafgifte voor een langere periode niet wordt gebruikt, neemt u voor hernieuwd gebruik twee liter water af. Vervolgens kunt u de waterafgifte weer normaal gebruiken.

l De koel-/vriescombinatie is gebouwd volgens het principe van de luchtkoeling en beschikt dus over een automatische ontdooifunctie. Vorst, die door seizoen- of temperatuurschommelingen ontstaat, kan ook handmatig door het apparaat te scheiden van het stroomnet of door afvegen met een droge handdoek worden verwijderd.

4.7 Buitengebruikstelling

l Stroomuitval: In het geval van een stroomuitval, ook in de zomer, kunnen de levensmiddelen meerdere uur in het apparaat worden bewaard. Gedurende de stroomuitval moeten de deuren zo zelden en zo kort mogelijk worden geopend en er mogen geen nieuwe levensmiddelen meer in het apparaat gelegd worden. l Langdurig niet-gebruik: Het apparaat moet van het stroomnet gescheiden en vervolgens gereinigd worden. Dan worden de deuren open gelaten, om geurvorming te vermijden. l Verhuizing: Voor de koel-/vriescombinatie wordt verplaatst, neemt u alle voorwerpen eruit, bevestigt u de glasplaten, het groentevak, de vriesvakken enz. met plakband en draait u de nivelleervoetjes vast. Sluit de deuren en bevestig ze met plakband. Tijdens de beweging mag het apparaat noch op zijn kop noch horizontaal opgesteld of aan trillingen blootgesteld worden. Het apparaat mag niet meer dan 45° schuin worden geplaatst. Verdieping Til de glasbodem naar boven en trek hem er dan uit. Het apparaat moet na de inbedrijfstelling continu werken. Over het algemeen mag de werking van het apparaat niet worden onderbroken, omdat dit de levensduur nadelig kan beïnvloeden.87

5.1 U kunt proberen, de volgende eenvoudige problemen zelf op te lossen.

Wanneer deze niet kunnen worden opgelost, neemt u contact op met de klantenservice. Inschakelen mislukt Controleer, of het apparaat op de stroomvoorziening is aangesloten en of de stekker correct is ingestoken. Controleer, of de spanning te laag is. Controleer, of sprake is van een stroomuitval of deelcircuits geactiveerd zijn. Geur Geur-intensieve levensmiddelen moeten goed afgesloten zijn. Controleer, of bedorven levensmiddelen in de koel-/vriescombinatie liggen. Reinig het binnenste van de koel-/vriescombinatie. Langdurig bedrijf van de compressor Langer inschakelen van de compressor is in de zomer, wanneer de omgevingstemperatuur hoog is, normaal. U moet de koel-/vriescombinatie niet te zwaar beladen. De levensmiddelen moeten afkoelen, voor ze in het apparaat worden geplaatst. De deuren worden te vaak geopend. Het licht gaat niet aan. Controleer, of de koel-/vriescombinatie op de stroomvoorziening is aangesloten en of het licht beschadigd is. Laat de lamp door een vakman vervangen. De deuren kunnen niet goed worden gesloten. De deur klemt als gevolg van levensmiddelverpakkingen. U hebt te veel levensmiddelen in de koel-/vriescombinatie geladen. De koel-/vriescombinatie staat scheef. Luide geluiden Controleer, of de bodem vlak is en of de koel-/vriescombinatie stabiel is opgesteld. Controleer, of de toebehoren op de juiste plaatsen zit. De deurafdichting is niet dicht. Verwijder vreemde voorwerpen van de deurafdichting. Verwarm de deurafdichting en laat hem dan weer afkoelen. (of blaas er tegen met een föhn of verwarm hem met een warme handdoek). Watervat loopt over Er bevinden zich te veel levensmiddelen in de koel-/vriescombinatie of de opgeslagen levensmiddelen bevatten te veel water. Dit leidt tot een sterke ontdooiing. De deuren zijn niet goed gesloten, wat leidt tot ijsvorming door binnendringen van lucht en een verhoogd watergehalte door ontdooiing. Hete behuizing Dit ligt aan de warmteafvoer van de ingebouwde condensator via de behuizing, wat normaal is. Zorg, wanneer de behuizing door een hoge omgevingstemperatuur heet wordt, te veel eten opgeslagen wordt of de compressor uitgeschakeld wordt, voor een geschikte ventilatie, om de warmteafvoer te vergemakkelijken. Condensatie aan het oppervlak Condensatie op de buitenvlakken en de deurafdichtingen van de koel-/vriescombinatie is normaal, wanneer de luchtvochtigheid te hoog is. Veeg het condensaat gewoon weg met een schone handdoek. Ongewoon geluid Totalen: De compressor kan een zoemend geluid genereren, wat vooral bij de start of stop luid is. Dat is normaal. Kraken: Het in het binnenste van het apparaat stromende koelmiddel kan een krakend geluid veroorzaken, wat normaal is.

Installatie van de waterleiding

1. Voor de installatie

De informatie in de gebruiksaanwijzing dient slechts als referentie. Het fysieke product kan afwijken.

1) Voor de installatie van toebehoren moet worden verzekerd, dat de koelkast van het net is

2) Gevaar voor elektrische schokken!

De waterdruk van het apparaat bedraagt 147-834 kPa (1,5 - 8,5 kgf/cm). Wanneer de waterdruk te hoog is, moet u een decompressor installeren.

3) Sluit de waterleiding niet aan op een boiler.

Buig de buizen bij het plaatsen niet en verbind de waterleidingen zorgvuldig.

4) Gebruik geen oude of gebruikte waterleidingen. Koop de mof voor het verbinden van de buis en van

de waterkraan en installeer hem zoals in de afbeelding weergegeven.

5) Na 6 maanden continu gebruik knippert het symbool op het display.

In dit geval moet u het waterfilter vervangen.

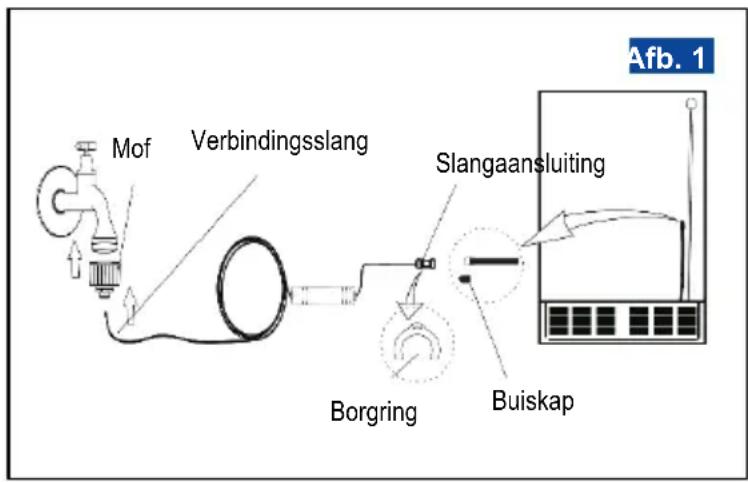

2. Aansluiting van de waterleiding (afb. 1)

1) Schuif het einde van de verbindingsslang in de mof. Bevestig de mof aan de waterkraan.

2) Verwijder de buiskap van de witte flexibele slang.

Schuif het einde van de witte flexibele slang in de slangaansluiting, die met een borgring is bevestigd. Bevestig de flexibele slang indien nodig aan de wand, om een struikelgevaar te vermijden.

3) Schroef na aansluiting van de leidingen de waterkraan voorzichtig los, om te controleren of de

Mof Verbindingsslang Buiskap Borgring Afb. 1 Slangaansluiting89

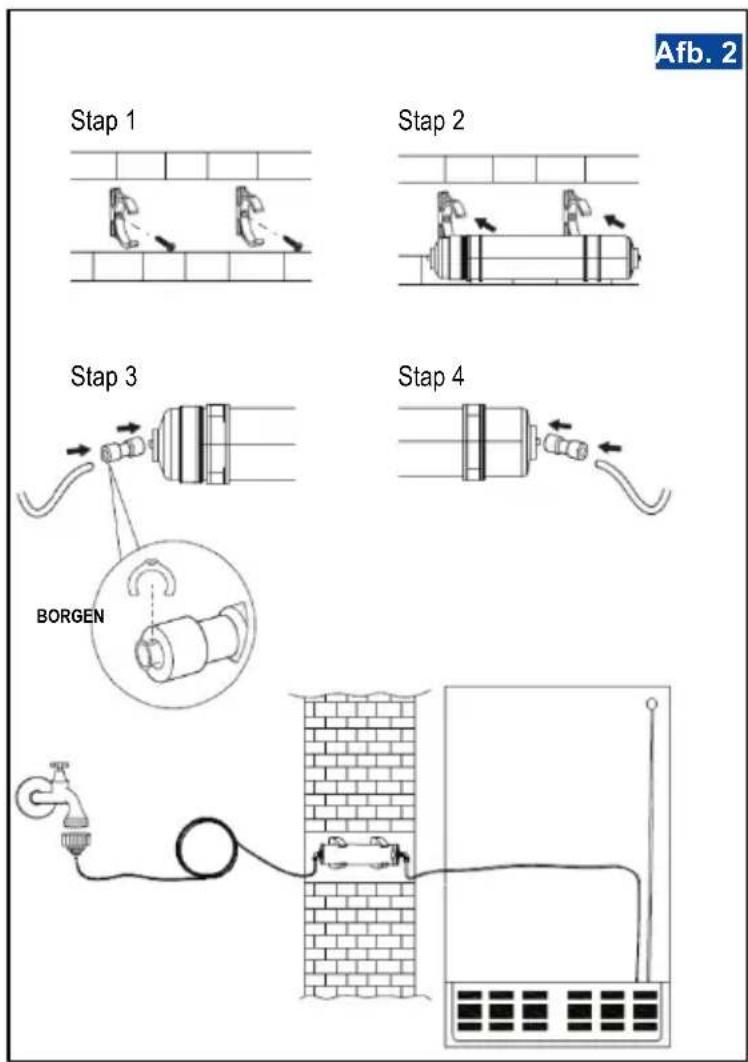

3. Montage en bevestiging van het filter (afb. 2)

1) Bevestig de beide kunststofclips met schroeven aan de wand.

2) Plaats het filter in de clips.

3) Monteer de snelkoppeling aan een inlaat van het filter en steek de watertoevoer in een ander

einde van de snelkoppeling. Borg de verbinding met de borgring.

4) Monteer de snelkoppeling en de waterleiding aan de uitgang van het filter op dezelfde manier.

5) Controleer na de installatie de rechter afbeelding.

AANWIJZING Wanneer u de functie van het gekoelde water gedurende een langere periode niet hebt gebruikt, tapt u eerst meerdere kopjes water en gooit u die weg (restwater in de watertank), voor u de functie opnieuw gebruikt.
