BRUKSANVISNING 5CB28010 BLAUPUNKT

• I dati menzionati si riferiscono alle condizioni ambientali definite nella norma standard. Può perciò accadere che i valori differiscano nella propria economia domestica da quelli qui riportati.Sida 132 Innehållsförteckning Leverans……………………………………….133 Förpackningstips……………………………133 Leveransomfattning…………………………133 Leveranskontroll…………………………….133 Produktkomponenter / Manöverkomponenter……………………… p. 134
• För din säkerhet p. 135
• Avsedd användning……………………… p. 135
• Förklaring av begrepp…………………… p. 135
• Säkerhetsanvisningar…………………… p. 135
• Betjäning………………………………………140 Förutsättning för säker Användning…………………………………140 Slå till och stänga av produkt…………… p. 140
• Hyllor och dörrfack…………………………140 Ställa in temperatur……………………… p. 140
• Kyla livsmedel……………………………… p. 142
• Kylningstips……………………………… p. 142
• Bevara kvalitet…………………………… p. 142
• Frysa in livsmedel / Förvara djupfrysta livsmedel……………… p. 143
• Frysa in…………………………………… p. 144
• Förvara djupfrysta livsmedel…………… p. 145
• Tina upp livsmedel…………………………145 Bereda isbitar……………………………….145 Skötsel och underhåll……………………… p. 146
• Kontrollera och rengöra dörrtätningar … p. 146
• Rengöra kylutrymmet…………………… p. 146
• Avfrosta kylutrymmet…………………… p. 147
• Avfrosta och rengöra frysutrymmet………147 Idrifttagning……………………………………148 Transportera och packa upp………………148 Välja uppställningsplats……………………149 Installation……………………………………150 Grundrengöring…………………………… p. 152
• Idrifttagning………………………………….152 Byta dörranslag p. 153
• Felsökningstabell p. 154
• Vår service p. 236
• Rådgivning, beställning och reklamation p. 236
• Reparationer och reservdelar p. 236
• Miljöskydd p. 156
• Avfallshantering p. 156
• Vårt bidrag till skydd av ozonskikten…… p. 156
• Datablad……………………………………… Information om montering och idrifttagning finns i dokumentet från sida 148. Läs noggrant säkerhetsanvisningarna och bruksanvisningen innan du använder produkten. Endast så kan du använda alla funktioner säkert och tillförlitligt. Följ oumbärlig förutom föreskrifterna i denna bruksanvisning även de lokala föreskrifterna. Förvara alla säkerhetsanvisningar och instruktioner för framtida bruk. Ge alla säkerhetsanvisningar och instruktioner vidare till den person som kommer att använda produkten efter dig.Leverans Sida 133 Leverans Leveransomfattning 1× integrerad kyl-/fryskombination Kylutrymme: 3× glashyllor 2× glashyllor som skydd för frukt-och gröntlådor 2× frukt- och gröntlådor 3× dörrhyllor Frysutrymme: 2× stora lådor 1× liten låda 1x äggfack 1× isbitsbehållare 1× rengöringsstavar 1× bruksanvisning Olika slags monteringsmaterial (se ”Monteringsdelar” på sida 150). Förpackningstips Om du har plats rekommenderar vi att behålla förpackningen minst under garantitiden. Om produkten måste skickas in på reparation, skyddas den endast tillräckligt i originalförpackningen. Om du vill kasta förpackningen ska du avfallshantera den miljövänligt. Leveranskontroll p. 157

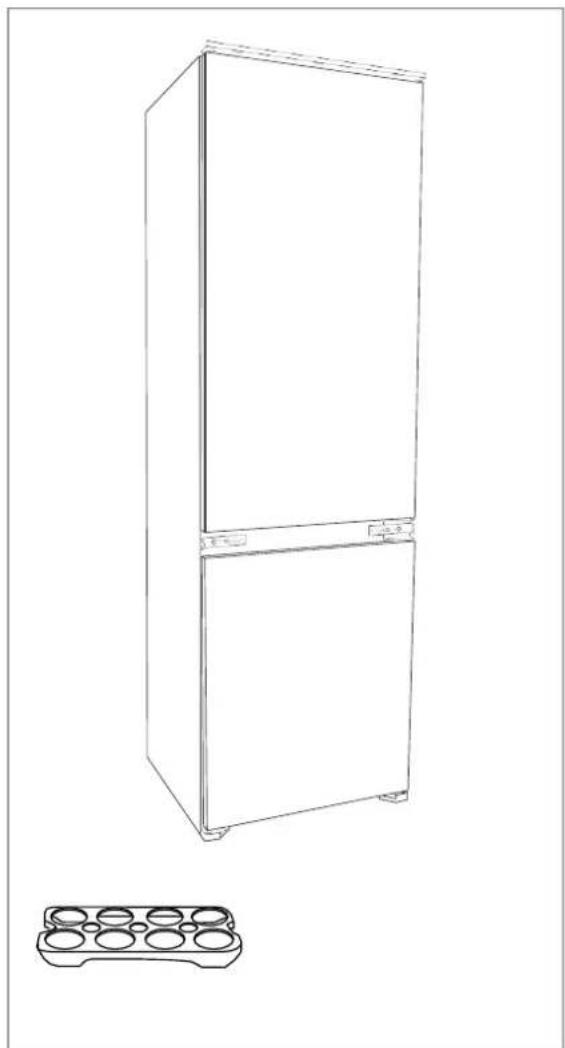

1. Transportera produkten till en lämplig

plats och packa upp den (se ”Idrifttagning” på sida 148).

2. Kontrollera att inget saknas.

3. Kontrollera efter transportskador.

4. Om det saknas delar i leveransen eller

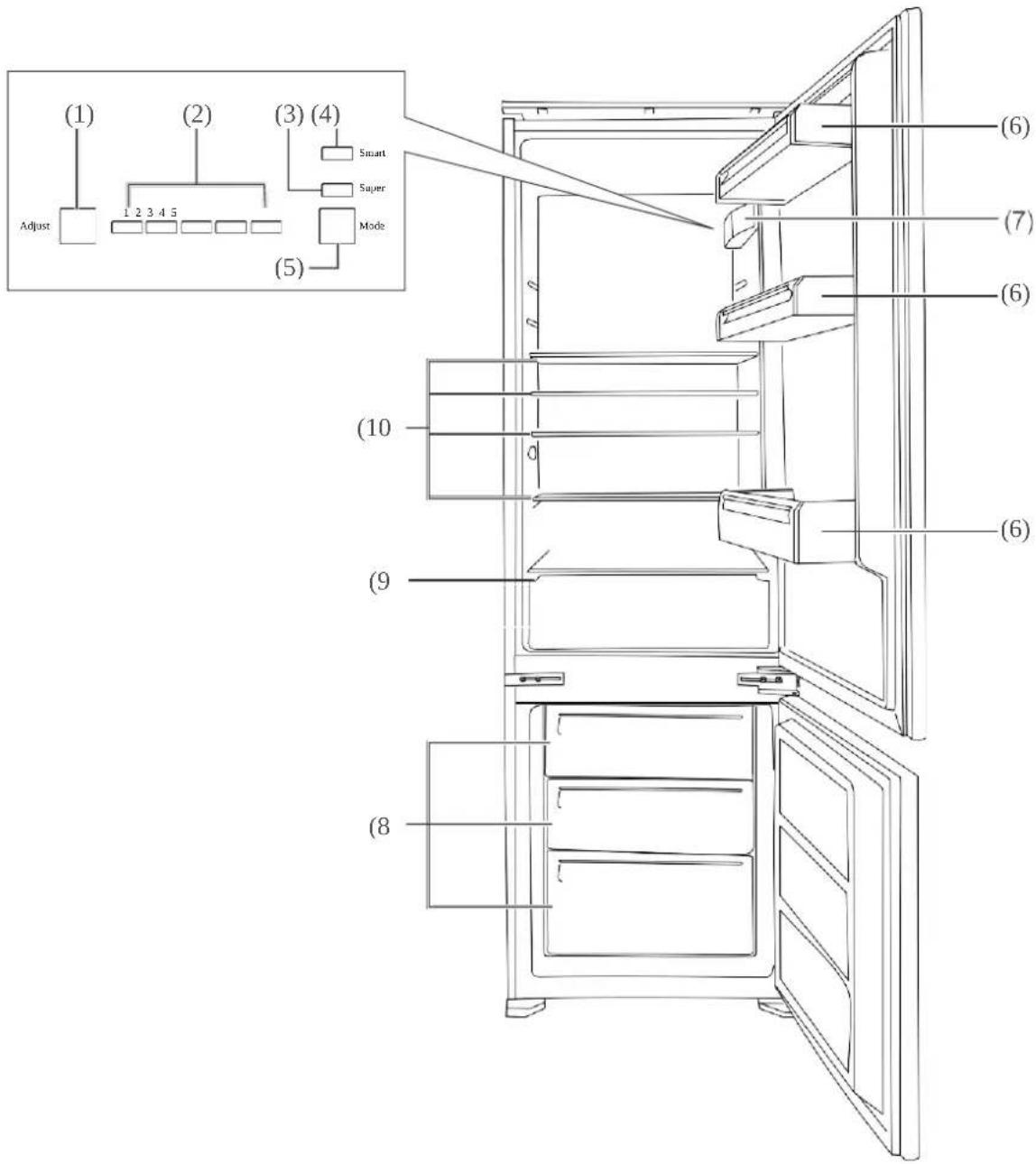

om det finns transportskador på produkten ska du kontakta vår service (se ”Vår service” på sida 236). VARNING! Använd aldrig en skadad produkt.Sida 134 Produktkomponenter / Manöverkomponenter Produktkomponenter / Manöverkomponenter (6) (6) (6) (1) Adjust: Kort tryck: Ställa in temperatur i kylutrymmet. Trycka och hålla ned i 5 sek: Slå till / stänga av produkt. (2) Temperaturvisning i kylutrymmet (3) Super: Sänka ned temperatur i frysutrymmet ytterligare (4) Smart: Automatisk drift (5) Mode: Ställa in läget ”Super” eller ”Smart” (6) Dörrhyllor (7) Manöverreglage och belysning i kylutrymmet (8) Frysfack (9) Grönsakslådor (10) Glashyllor (1) (2) (3) (4) Smart Super

)För din säkerhet Sida 135 För din säkerhet Avsedd användning Produkten är avsedd till att kyla färska livsmedel, förvara vanliga djupfrysta livsmedel, för djupfrysa färska, rumsvarma livsmedel samt för att bereda isbitar. Produkten får endast användas om den har korrekt installerats i en lämplig inbyggnadsmöbel. Produkten är endast avsedd för hemmabruk. Använd produkten endast som det står i bruksanvisningen. Alla annan användning anses vara icke-ändamålsenlig och kan orsaka materiella skador och även personskador. Tillverkaren ansvarar inte för skador som uppstod på grund av icke- ändamålsenlig användning. Förklaring av begrepp Följande signalord används i denna bruksanvisning. Detta signalord hänvisar till en måttlig risk som, om den inte förhindras, kan orsaka dödsfall eller allvarliga personskador. SE UPP Detta signalord hänvisar till en lägre risk som, om den inte undviks, kan orsaka lätta eller måttliga personskador. OBS Detta signalord varnar för möjliga materiella skador. Denna symbol hänvisar till användbar extrainformation. Säkerhetsanvisningar I det här kapitlet finns allmänna säkerhetsanvisningar som du ska följa för att skydda dig själv och andra. Observera även varningsanvisningarna i de enskilda kapitlen som avser betjäning, montering o.s.v. VARNING Risker i samband med elektriska hushållsapparater Risk för elstöt! Kontakt med spänningsledande delar kan leda till allvarliga personskador eller dödsfall.

Använd produkten endast inomhus. Använd inte produkten i våtutrymmen eller i regn.

Ta inte produkten i drift eller fortsätt inte använda den om den har

synliga skador, t.ex. om anslutningskabeln är skadad,

om det uppstår rök eller om det luktar bränt,

eller om produkten avger missljud. Koppla i sådana fall bort nätkontakten, resp. stäng av säkringen, och kontakta vår service (se ”Vår service” på sida 236). VARNINGSida 136 För din säkerhet

Om produktens strömkabel blir skadad, måste tillverkaren, dess kundservice eller en kvalificerad person byta den.

Ingrepp och reparationer på produkten får endast utföras av auktoriserad personal (se ”Vår service” på sida 236). Om produkten repareras på egen hand, kan det orsaka materiella skador och personskador samt slutar ansvars- och garantianspråk gälla. Försök aldrig att själv reparera en produkt som är skadad eller som du misstänker är skadad.

Använd endast komponenter som motsvarar produktens specifikationer vid reparationer. I denna produkt finns elektriska och mekaniska delar som är oumbärliga som skydd mot riskkällor.

Produktens egenskaper motsvarar skyddsklass 1 och får endast anslutas till ett uttag med korrekt installerad skyddsledare. Anslutningen till en uttagslist, grenuttag, en timer eller ett separat fjärrsystem för fjärrövervakning- och styrning är förbjudet.

Om nätkontakten inte kan nås efter att produkten byggts in, måste ett allpolig skiljeanordning, som motsvarar överspänningskategori III i husinstallation, förkopplas i minst 3 mm kontaktavstånd; hit tillhör säkringar, skyddsbrytare och sköldar.

Böj inte eller kläm inte strömkablar, eller lägg dem inte över skarpa kanter.

Håll produkt, nätkontakt och strömkabel borta från öppen eld och heta ytor.

Dra alltid i själva nätkontakten, inte i strömkabeln.

Ta aldrig i nätkontakten med fuktiga händer.

Sänk aldrig nätkontakt eller strömkabel ned i vatten eller andra vätskor.

För inga föremål in eller genom öppningen i höljet och se till att barn inte heller gör det.

Koppla bort nätkontakt, eller stäng av säkringen, vid fel eller omfattande rengöring. Risk för barn Risk för kvävning!

Låt inte barn leka med förpackningsfolien. De kan bli fastklämda inuti och kvävas.

Se till att barn inte tar bort smådelar från produkten eller tar ur smådelar ur påsen med tillbehör och stoppar dem i munnen. Risker vid hantering av kemiska ämnen Explosionsrisk! Icke-ändamålsenlig hantering av kemiska ämnen kan orsaka explosioner.

Förvara inte explosiva ämnen eller sprayer med brännbara drivmedel i produkten eftersom de kan orsaka attFör din säkerhet Sida 137 brännbara gas-luft-blandningar exploderar.

Det är förbjudet att använda sprayer för upptining. De kan bilda explosiva gaser. SE UPP Risk för vissa persongrupper Risk för barn och personer med nedsänkta fysiska, sensoriska eller mentala förmågor!

Denna produkt kan användas av barn från 8 år samt av personer med nedsänkta fysiska, sensoriska eller mentala förmågor eller brist på erfarenhet och/eller kunskap, om de använder produkten under uppsikt, eller om de har informerats om säker användning av produkten och om risker som användning av produkten kan medföra.

Barn får inte rengöra eller underhålla produkten, om de inte är under uppsikt.

Barn får inte leka med produkten. Risker vid hantering av kyl- och frysprodukter Brandrisk! Icke-ändamålsenlig hantering av produkten kan leda till brand och materiella skador.

För att få tillräcklig luftcirkulation får ventilationsöppningar i produktens hölje eller inbyggnadsmöbeln inte täckas över.

Följ inbyggnadsskåpet minsta mått (se ”Installation” på sida 150). Risk genom kylmedel! I kylmedelkretsen i din produkt finns det miljövänliga, dock brännbara kylmedel R600a (isobutan).

Mekaniska ingrepp i kylsystemet får endast utföras av auktoriserad personal.

Kylsystemet får inte skadas, t.ex. genom genomstickning av kylmedelkanaler till kompressorn med skarpa föremål, böjning av rörledningar o.s.v.

Kylmedel som sprutar ut är brännbara och kan skada ögonen. I detta fall ska ögonen genast sköljas med rent vatten och en läkare ska omedelbart kontaktas.

För att det inte ska kunna uppstå en brännbar gas-luft-blandning i fall av en läckage i kylsystemet, måste uppställningsplatser ha enligt standarden EN 378 ett minsta storlek på 1m3 per 8 g kylmedel. Hur mycket kylmedel det finns i din produkt finns i databladet (se ”Datablad” på sida 157). Risk för skador! Om produkten inte hanteras ändamålsenligt kan det leda till personskador.

Produkten är tung och inte behändig. Vid transport och montering ska en till person hjälpa till.

Sockel, lådor, dörrar o.s.v. får inte användas som steg eller stöd.Sida 138 För din säkerhet Risk för hälsoskador! På grund av fel hantering, otillräcklig kylning eller överbelastning kan livsmedlen som förvaras bli dåliga. Om sådana livsmedel förtärs, finns det risk för livsmedelsförgiftning!

Packa framför allt ordentligt in rå kött och fisk för att livsmedel som ligger bredvid inte kontamineras med salmonella och liknande.

Följ förvaringstiderna som livsmedelstillverkare rekommenderar.

Observera att förvaringstiden av en frysvara kan förkortas om temperaturen stiger inne i produkten (upptining, rengöring eller strömavbrott).

Frysvara som förvaras – även vid endast temporär avstängning – ska tas ut ur produkten och ska förvaras på en tillräckligt sval plats eller i en annan kylprodukt.

Upptinade eller nästan upptinade livsmedel ska inte frysas in igen, utan direkt förbrukas.

Kontrollera efter eventuellt strömavbrott att alla livsmedel som förvaras fortfarande kan ätas. Produkten kanske inte arbetar helt utan fel, om det utsätts över en längre tid för för låg omgivningstemperatur. Temperaturen kan i sådana fall stiga inuti produkten.

Följ rekommenderad omgivningstemperatur (se rad ”Klimatklass” på sida 157). Risk för skador genom frysvaror! Om produkten inte hanteras ändamålsenligt kan det leda till personskador. Det finns risk för brännskador på grund av låg temperatur.

Livsmedel och frysutrymmets innerväggar är väldigt kalla. Rör aldrig vid dem med blöta händer. Det kan skada huden. Hudskador kan uppstå även om du har torr hud.

Ta inte isbitar eller glass direkt i munnen efter att du tagit ut dem från frysutrymmet. OBS Risk för materiella skador! Om kylprodukten transporterades liggande, kan smörjmedel från kompressorn ha trängt in i kylsystemet.

Efter transport ska kylprodukten låta stå i cirka 2 timmar i sin vanliga position innan den ansluts till elnätet. På det sätt finns det tillräckligt med tid för att smörjmedlet ska flyta tillbaka till kompressorn. Om produkten inte hanteras ändamålsenligt kan det leda till materiella skador.

Förvara inte glas- eller metallbehållare med vätska i frysutrymmet. Behållare kan spricka.

Dra inte eller lyft inte produkten genom att hålla i dess dörrar eller dörrhandtag.För din säkerhet Sida 139

Använd inte skarpa eller spetsiga förmål vid utpackning.

Använd inga elektriska produkter i produkten som inte överensstämmer med den byggklass som tillverkaren rekommenderar.

Använd inga andra mekaniska anordningar eller övriga medel än de som tillverkaren rekommenderar.

Använd endast originaltillbehör.

Vänta i 5 minuter efter avstängning innan du slår till produkten igen.

För att ta bort lukten som alla nya produkter har, ska produkten rengöras invändigt med ljummet vatten med ättika.

Kylskåpets belysning ska endast används som belysning av kylutrymmet. Den ska inte användas som belysning i andra utrymmen.

Använd inga kompletterande medel som t.ex. elektriska värmare, knivar eller produkter med öppen flamma (t.ex. ljus, lutlampor o.s.v.) för att accelerera avfrostningen. Värmeisoleringen och innerbehållare är känsliga mot repor och värme och kan skadas.

Beakta vid rengöring:

Aggressiva, korniga, soda-, syre- eller lösningsmedelhaltiga eller slipande rengöringsmedel får inte användas. Det rekommenderas att använda universalrengöringsmedel med ett neutralt pH-värde.

Dörrtätningar och produktkomponenter av plats är känsliga mot olja och fett. Ta bort föroreningar så snabbt som möjligt.

Använd endast mjuka trasor.Sida 140 Betjäning Betjäning Förutsättningar för säker användning – Du har läst kapitlet ”För din säkerhet” på sida 5 och förstått alla säkerhetsanvisningar. – Produkten är installerad och ansluten som det beskrivs i kapitlet ”Idrifttagning” på sida 148. Slå till och stänga av produkt När du har anslutit nätkontakten till uttaget är produkten påslagen. Om produkten avger missljud efter påslagning ska du kontrollera att den står stabilt och är korrekt installerad står stabilt och är korrekt installerad. Tryck och håll ned knappen Adjust (1) i 5 sekunder för att stänga av och sätta på produkten. Förvaringsytor och dörrfack Glas- och dörrfack kan tas ur och flyttas vid behov.

• Lyft dörrfacken något bak till för att ta ur dem.

• Ta ut dörrfacken uppåt. Ställa in temperatur SE UPP Risk för hälsoskador! Produkten kanske inte arbetar helt utan fel, om det utsätts över en längre tid för för låg omgivningstemperatur. Temperaturen kan i sådant fall stiga i kylutrymmet och frysutrymmet.

Följ alltid rek ommenderad omgivningstemperatur (se ”Klimatklass” på sida 157).Betjäning Sida 141 Mode Adjust Super

Ställ in temperatur i kylutrymmet För att kunna kontrollera kyleffekten behöver du bäst 2 kyl/frystermometrar. Placera en av termometrarna – ovanför den övre grönsakslådan i kylutrymmet; den rätta temperaturen här ligger på +6 °C. – i frysfacket; de bästa förvaringstemperaturen är min -18 °C. Ställa in temperatur manuellt Automatisk temperaturinställning – Tryck upprepade gånger på knappen Mode (5) tills indikatorn Smart (4) tänds. Nu ställs temperaturen in automatiskt. Den nu inställda temperaturen visas på indikatorn (2). Ställa in frysutrymmets temperatur Temperaturen i frysutrymmet bevaras automatiskt vid −18 °C.

• Genom att trycka upprepade gånger på knappen Adjust (1) kan du ställa in kylutrymmets temperatur. Inställningen visas på temperaturindikatorn (2). – Endast indikator 1 lyser: lägsta kyleffekt. – Indikatorer 1-5 lyser: starkaste kyleffekt.

• Anpassa inställningen till omgivningstemperaturen. Välj först en medelhög inställning och justera sedan vid behov.

• För att sänka temperaturen ytterligare, tryck upprepade gånger på knappen Mode (5) tills indikatorn Super (3) tänds. Temperaturen i frysutrymmet sänks på det sätt ytterligare och du skapar dig en kylreserv, om du vill frysa in en större mängd färskvaror.

• För att stänga av Super-inställningen igen ska du trycka så ofta på knappe

Mode (5) tills indikatorn Super (3) släcks. Super-inställningen stannar aktiverat i maximalt 54 timmar. Sedan stängs den a

1 2 3 4 5Sida 142 Kyla livsmedel Kyla livsmedel VARNING Risk för explosion! Om produkten inte hanteras ändamålsenligt kan det leda till explosioner.

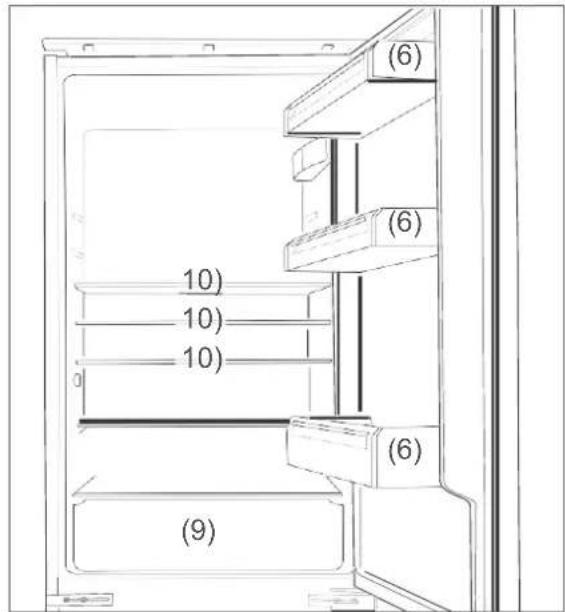

Förvara inte explosiva ämnen eller sprayburkar med brännbara drivmedel i produkten eftersom de kan orsaka att gas-luft- blandningar exploderar. Kylningstips (6) (6) 10) 10) 10) (6) (9)

• Fyll kylutrymmet så att du optimalt utnyttjar temperaturförhållandena inuti det: – Lägg smör och ost på den översta dörrytan (6). Där är temperaturen högst. – Förvara konserver, glas och ägg i de andra dörrytorna. Ägg ska helst läggas i medföljande äggfack. – Små flaskor och tuber ska också förvara i dörrfacken. – Ställ dryckkartonger och flaskor i det nedre dörrfacket . Ställ fulla behållare närmare till gångjärnet för att minska dörrens belastning. – Lägg kokat mat och bakelser på glasytorna (10). – Lägg färskt kött, vild, kyckling, bacon, korv och rå fisk på glasytan ovanför frukt-och gröntlådan. Där är temperaturen lägst. – Lägg färsk frukt och grönsaker i grönsakslådor.

• Förvara stark sprit endast stående och fast försluten.

• Låt varma livsmedel svalna innan du ställer dem i kylen.

• Temperaturerna i produkten och energiförbrukningen kan stiga, – om dörren öppnas ofta och länge. – Om den rekommenderar rumstemperaturen över-eller underskrids.

• Energiförbrukningen beror också på vald plats (mer information finns på sida 149). Bevara kvalitet

• För att livsmedlens arom ska bevaras och för att de ska förbli färska i kylutrymmet ska du lägga alla livsmedel endast förpackade i kylskåpet. Använd speciella plastbehållare för livsmedel eller vanlig folie.

• Lägg livmedel så i – Kylutrymmet att luften kan cirkulera fritt. Täck inte över förvaringsytorna med papper eller liknande. – Direkt på bakväggen. De skulle kunna frysa fast på bakväggen.Frysa in livsmedel / förvara djupfrysta livsmedel Sida 143 Frysa in livsmedel / förvara djupfrysta livsmedel VARNING Risk för explosion! Om produkten inte hanteras ändamålsenligt kan det leda till explosion.

Förvara inte explosiva ämnen eller sprayburkar med brännbara drivmedel i produkten eftersom de kan orsaka att gas-luft- blandningar exploderar. SE UPP Risk för hälsoskador! På grund av fel hantering, otillräcklig kylning eller överbelastning kan livsmedlen som förvaras bli dåliga. Om sådana livsmedel förtärs, finns det risk för livsmedelsförgiftning!

Packa framför allt ordentligt in rå kött och fisk för att livsmedel som ligger bredvid inte kontamineras med salmonella och liknande.

Följ förvaringstiderna som livsmedelstillverkare rekommenderar. Observera att förvaringstiden av en frysvara kan förkortas om temperaturen stiger inne i produkten (upptining, rengöring eller strömavbrott).

Vid längre strömavbrott eller om det uppstår fel på produkten ska frysvaror som förvaras tas ut ur produkten och förvaras på en tillräckligt sval plast eller i en annan kylprodukt (max förvaringstid vid fel: 16 timmar).

Kontrollera efter ett fel om livsmedlet fortfarande kan ätas. Upptinade eller nästan upptinade livsmedel ska inte frysas in igen, utan direkt förbrukas. SE UPP Risk för skador! Om produkten inte hanteras ändamålsenligt kan det leda till personskador. Risk för brännskador på grund av låga temperaturer.

Livsmedel och frysutrymmets innerväggar är väldigt kalla. Rör aldrig vid dem med blöta händer. Det kan skada huden. Hudskador kan uppstå även om du har torr hud.

Låt isbitar och glasspinnar tina upp något innan du äter dem, stoppa dem inte direkt in i munnen efter att du tagit ut de

från frysutrymmet.Sida 144 Frysa in livsmedel / förvara djupfrysta livsmedel Frysa in Frysa in betyder att genomfrysa färska, rumsvarma livsmedel så snabbt det går – helst ”med chock” – ända in till kärnan. Vid långsam kylning ”fryser” livsmedlet ihjäl, d.v.s. strukturen förstörs. För att bevara konsistens, smak och näringsvärde krävs en jämn förvaringstemperatur på −18 °C. Förbereda livsmedel

• Frys endast in livsmedel med perfekt kvalitet.

• Fyrs in färsk och tillagad mat som inte är saltat eller kryddat. Livsmedel som frysts in osaltat håller längre.

• Låt tillagade livsmedel svalna innan du fryser in dem. Det sparar inte bara energi utan förhindrar också att frysutrymmet fryser in för mycket.

• Dryck med kolsyra ska inte frysas in efter kolsyran försvinner vid infrysning. Lämplig förpackning Viktig vid infrysning är förpackningen. Den ska skydda för oxidation, inträngning av mikrober, överföring av lukt och smakämnen och uttorkning (frysbrand).

• Använd endast förpackningsmaterial som är beständigt, som inte släpper genom luft och vätskor, som inte är för styvt och som inte har text på. Förpackningen ska vara märkt som lämplig att frysa in. Stycka mat

• Forma så platta matportioner som möjligt ska fryses in snabbare ända fram till kärnan.

• Se till att du får ut all luft ur fryspåsen eftersom luft bidrar till att maten blir torr och minskar plats.

• Använd plastklämmor, gummiringar eller tejp för att försluta påsen.

• Fyll vätskebehållare till max ¾ eftersom vätskan töjer sig vid infrysning.

• Förvara inte glas- eller metallbehållar

med vätska i. Behållare kan spricka.

• Frys in stark sprit endast fast förslutet.

• Märk frysvaror efter typ, mängd, infrysningsdatum och förfallodatum. Använd helst filtpennor eller etiketter. Så fyller du på rätt Maximal fryskapacitet Följ den maximala fryskapaciteten. Du hittar uppgifter om ”Fryskapacitet i kg/24h” i databladet på sida 157. Frysa in små mängder

• Upp till 2 kg: När temperaturen i frysutrymmet ligger på -18 °C kan du frysa in färska, rumsvarma livsmedel.

• Över 2 kg: Den färska varan får inte komma i kontakt med redan infrysta varor eftersom dessa annars kan tina upp. Om kontakt med infrysta livsmedel inte kan undvikas, rekommenderar vi att skapa en kylreserv i frysutrymmet innan du fryser in den färska varan. Efter att du lagt den färska varan i frysfacket, stiger temperaturen i frysutrymmet för en kort stund. Efter ytterligare 24 timmar är varan frusen in i kärnanFrysa in livsmedel / förvara djupfrysta livsmedel Sida 145 Förvara djupfrysta livsmedel På vägen från tillverkaren till ditt frysutrymme får djupfryskedjan inte avbrytas. Frysvarans temperatur måste alltid vara minst - 18°C. Köp därför inga livsmedel som – ligger i rimfrostiga, väldigt isiga behållare – är staplade ovanför den föreskrivna markeringen – är delvist klumpiga (detta syns enkelt framför allt hos bär och grönsaker) – Som den finns spår av snö och saft på. Transportera djupfrysta livsmedel i specialboxar av styropor eller isolerade väskor. Följ förvaringsvillkor- och tider som finns angivna på förpackningen Tina upp livsmedel Observera följande regler när du tinar upp livsmedel:

• Ta ur livsmedel ur frysutrymmet för att tina upp dem och låt dem tina upp i rumstemperatur eller i kylskåpet.

• För att snabbt tina upp livsmedel kan du t. ex använda upptiningsfunktionen på din mikrovågsugn. Följ tillverkaren

uppgifter och observera att det kan bildas fler bakterier och baciller vid denna upptiningssätt.

• Tillaga upptinade livsmedel så snabbt som möjligt.

• Häll av vätskan som från upptinade livsmedel.

• Om du endast vill tina upp en del av förpackningen, ska du ta denna del ur förpackningen och sedan genast försluta förpackningen igen. På det sätt förhindrar du att det bildas ”frysbrand” och minskar isbildning på kvarvarande livsmedel.

• Tina alltid upp kött, kyckling och fisk i kylskåpet. Se till att de frysta varorna inte ligger i egen upptiningsvätska. Bereda isbitar

• Fyll den medföljande isbitsbehållaren till ¾ med färskt vatten och ställ den vågrätt i frysutrymmet. Isbitarna lossnar bäst om du vrider med behållaren eller om du håller behållare en kort stund under rinnande vatten.Sida 146 Skötsel och underhåll Skötsel och underhåll VARNING Risk för elstöt! Att vidrör spänningsledande delar kan leda till allvarliga personskador eller dödsfall.

Koppla bort nätkontakt, eller stäng av säkringen.

Fatta alltid tag i själva nätkontakten, inte i kabel, när du kopplar bort den. SE UPP Risk för barn och personer med nedsänkta fysiska, sensoriska eller mentala förmågor!

Barn får inte rengöra eller underhålla produkten, om de inte är under uppsikt. OBS Produktens ytor och komponenter skadas genom olämplig skötsel.

Använd aldrig aggressiva, soda- , syra-, eller lösningsmedelhaltiga eller slipande rengöringsmedel. Dessa angriper plastytorna. Det rekommenderas att använda universalrengöringsmedel med ett neutralt pH-värde.

Använd rengöringsmedel endast för utvändiga ytor.

Dörrtätningar och produktkomponenter av plast är känsliga mot olja och fett. Ta bort föroreningar så snabbt det går.

Använd endast mjuka trasor. Kontrollera dörrtätningar Dörrtätningarna måste regelbundet kontrolleras för att varm luft inte ska tränga in i produkten.

1. Häfta en tunn pappersbit på olika ställen

för kontroll. Papperen måste vara lika svårt att dra ut på alla ställen.

2. Om tätningen inte tätar lika på alla

ställen: Värm upp tätningen på de berörda ställena försiktigt med en hårtork och dra ut den något med fingrarna. Rengöra kylutrymmet

1. Koppla bort nätkontakten eller stäng av

2. Ta ur frysvaran och ställ den på en sval

3. Ta ur frukt- och gröntlådorna,

dörrfacken och samt glasytorna och rengör alla delar i ljummet diskvatten. Torka sedan av noga.

4. Torka av insidan med en trasa som du

fuktar något i vatten. Se till att det inte tränger in vätska i manöverreglaget och kylskåpsbelysningen.

5. Tillsätt några droppar ättika i vattnet vid

eftertorkning, för att förebygga mögelbildning. Torka av insidan och låt dörren stå öppen en stund till för att ventilera.

6. Rengör öppningen för tövattenavlopp

med medföljande rengöringsstav. Tövattenavloppet finns under den nedre grönsakslådan.

7. Rengör dörrtätningar endast med rent

vatten. Tätningen är känslig mot olja och fett.Skötsel och underhåll Sida 147

8. Sätt tillbaka förvaringsytorna och

9. Lägg tillbaka livsmedel i kylutrymmet.

11. Ställ in önskad temperatur eller växla

till automatisk drift (Smart). Det behövs inte att avfrosta kylutrymmet eftersom rimfrost och is avfrostas automatiskt i din produkt. Tövattnet leds ut ur produkten och samlas i en tövattenbehållare ovanför kompressor och fördunstar genom avgiven värme. Avfrosta och rengöra frysutrymme VARNING Risk för explosion! Om produkten inte hanteras ändamålsenligt kan det leda till smällar/explosion!

Det är förbjudet att använda avfrostningsprayer. De kan bilda explosiva gaser. OBS

Avfrosta produkt i tid innan det bildas rimfrostskikt på mer än 5 mm. Vid för stark isbildning stiger strömförbrukningen och lådorna börjar gå trögt och dörren kanske inte går att sluta tät längre.

Använd inte andra medel än de som rekommenderas a

tillverkaren för att accelerera avfrostningen. Använd t.ex. inte elektriska värmare, knivar eller produkter med öppen flamma som t.ex. ljus. Värmeisoleringen och innerbehållare är känsliga mot repor och värme och kan smälta. Beakta vid rengöring:

Aggressiva, korniga, soda- eller lösningsmedelhaltiga eller slipande rengöringsmedel får inte användas. Vi rekommenderar att använda universalrengöringsmedel med ett neutralt pH-värde.

Dörrtätningen är känslig mot olja och fett – gummit blir poröst och skört.

Ytorna skadas genom olämpliga rengöringsmedel. Använd rengöringsmedel endast för utvändiga ytor.

Använd endast mjuka trasor. Avfrosta produkten helst under vintern när utomhustemperaturerna är låga. Då kan du förvara livsmedlen på t.ex. balkongen när du avfrostar produkten. Alternativt kan du packa in frysvaran i ett tjockt skikt tidningspapper och förvara den på en sval plats eller i en isoleringsväska.

1. Skapa en kylreserv före avfrostning

genom att ställa in frysutrymmet med knappen Mode (5) i 3 timmar till läget Super (3).

2. Koppla bort nätkontakten från uttaget

efter denna tid, resp. stäng a

3. Ta ur livsmedlen ur kylskåpet och

frysvarorna ur frysutrymmet.

4. Se till att dina livsmedel förblir

tillräckligt nedkylda.

5. Ta ur lådorna ur frysutrymmet. Tvätta a

de med varm vatten med diskmedel och torka dem sedan noggrant.

6. Ställ en skål med het, men inte

kokande vatten, i frysutrymmet. Avfrostningen sker snabbare då.

7. Låt dörren vara öppen under

avfrostningen och lägg en skurtrasa framför produkten för att fånga upp tövattnet. Avfrostningstiden beror på hur tjockt isskiktet är. Enligt vår erfarenhet kan du börja rengöra produkten efter cirka 1 timme.

8. Rengör produktens insida med varmt

vatten och diskmedel. Tillsätt några droppar ättika i vattnet vid eftertorkning, för att förebygga mögelbildning.

9. Rengör dörrtätningen endast med rent

vatten. Tätningen är känslig mot olja och fett.

10. Torka noggrant allt, inklusive

dörrtätningen, och lufta en stund.

11. Sätt tillbaka lådorna och lägg tillbaka

13. Ställ in önskad temperatur eller växla

till automatisk drift (Smart). Idrifttagning Transportera och packa upp VARNING Risk för kvävning!

Låt inte barn leka med förpackningsfolien. De kan bli fastklämda inuti och kvävas.

Se till att barn inte tar bort smådelar från produkten eller tar ur smådelar ur tillbehörspåsen och stoppar dem inte i munnen. SE UPP Risk för skador! Om produkten inte hanteras ändamålsenligt kan det leda till personskador.

Produkten är tung och inte behändig. Vid transport och montering ska en till person hjälpa till.

Sockel, lådor, dörrar o.s.v. får inte användas som steg eller stöd.Idrifttagning Sida 149 SE UPP Risk genom kylmedel!

Kylsystemet får inte skadas, t.ex. genom genomstickning av kylmedelkanaler till kompressorn med skarpa föremål, böjning av rörledningar o.s.v.

Kylmedel som sprutar ut är brännbara och kan skada ögonen. Skölj i sådana fall ögonen under rinnande vatten och kontakta omedelbart en läkare. OBS Risk för skador! Om produkten inte hanteras ändamålsenligt kan det leda till skador.

Efter transport ska kylprodukten låta stå i cirka 2 timmar i sin vanliga position innan den ansluts till elnätet.

Använd inte skarpa eller spetsiga förmål vid utpackning.

• Transportera produkten med en transportkärra eller med hjälp av en

• Packa ut produkten och ta försiktigt bort alla förpackningsdelar, plastprofiler, tejpremsor, skyddsfolier och bubbelplast från produktens insida och utsida. Välja uppställningsplats OBS Risk för skador! Produkten kanske inte arbetar helt utan fel, om det utsätts över en längre tid för för låg omgivningstemperatur. Temperaturen kan i sådana fall stiga inuti produkten.

Se till att den rekommenderade omgivningstemperaturen följs (se ”Klimatklass” på sida 157). För att det inte ska kunna uppstå en brännbar gas-luft-blandning om det skulle uppstå en läckage i kylsystemet, måste uppställningsplatser har enligt standarden EN 378 ett minsta storlek på 1 m³ per 8 g kylvätska. Denna produkt ska därmed ha en minsta rumsstorlek på 8 m³. Torra platser med god ventilation som helst är svala lämpar sig bra som uppställningsplats. Olämpliga är platser med direkt solstrålning eller omedelbart bredvid en ugn, spis eller värmeelement.Sida 150 Idrifttagning Installation Delar för montering (18) 4× glidstycken för fastsättning på produktdörren (19 ) 4 × skydd för glidstycken (18) (20 ) 4× skenor för fastsättning

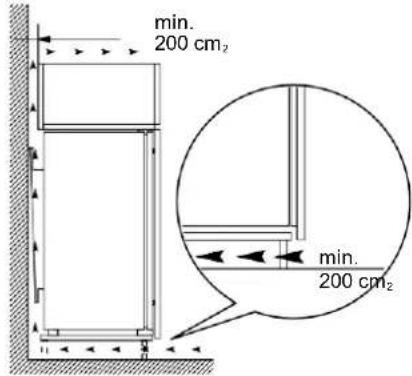

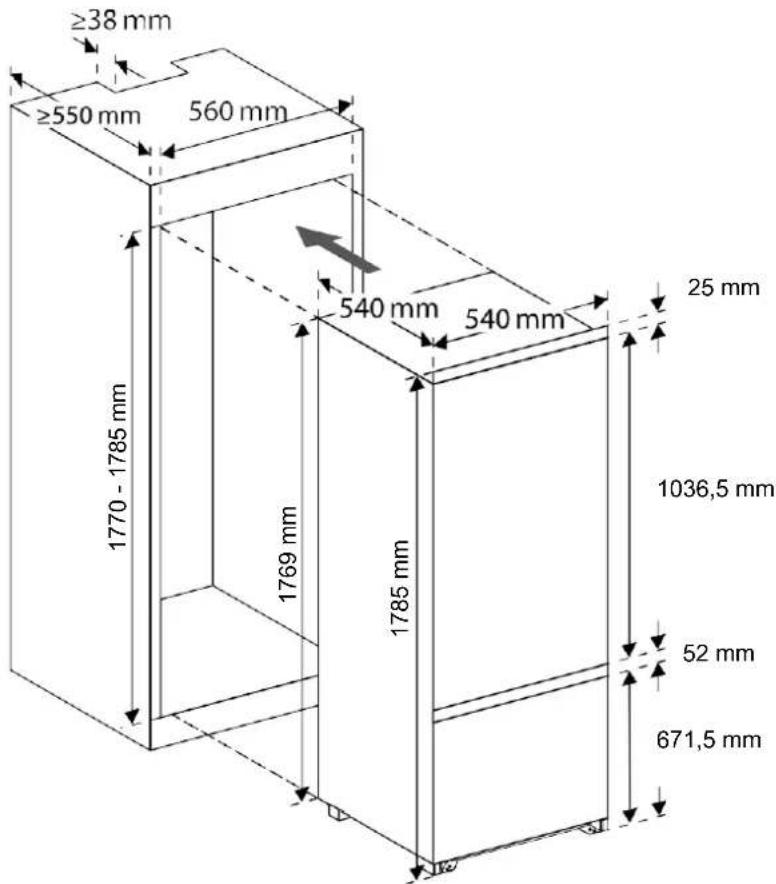

möbeldörren (21 ) 4× skydd för skenan (20) (22) 2× skydd för mellersta gångjärn (23 ) 2× långa skruvar (24 ) 27× korta skruvar (25) 1× tätningsprofil Inbyggnadsskåp och ventilation Inbyggnadsskåpet måste uppfylla följande villkor: Inbyggnad mått: Ventilationstvärsnitt: min. 200 cm

1036,5 mm 52 mm 671,5 mm 1770 - 1785 mm 1769 mm 1785 mmIdrifttagning Sida 151 Montera produkt Kontrollera före monteringen om dörranslaget finns på rätt sida. Byt dörranslaget vid behov (se ”Byta dörranslag” på sida 153). Du behöver en korshylsnyckel PH2 för monteringen. Justera vid behov kylproduktens position.

5. Öppna dörren till produkten och möbeln

samtidigt. Markera då de optimal

positionerna för skenor på möbeldörrens insida.

1. Stäng av säkringen till avsett uttag.

Anslut sedan nätkontakten till uttaget.

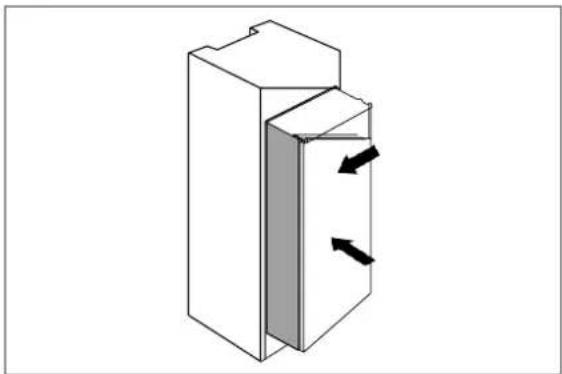

2. Skjut kylskåpet långsamt och försiktigt

in i inbyggnadsskåpet. Se till att dörren som ska öppnas ligger så tät som möjligt an skåpväggen.

3. I produktdörrens ytterkanter finns hål för

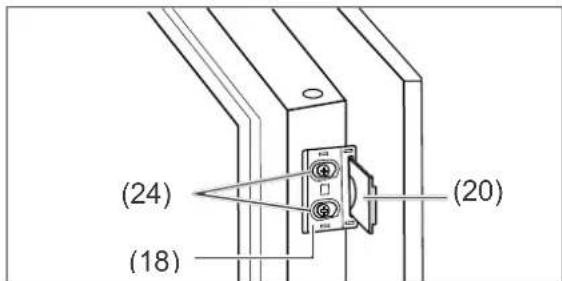

fastsättning av glidstycken (18). Skruva fast 2 glidstycken per dörr med de korta skruvarna (24) på sidan som ska öppnas.

4. Skjut skenorna (20) i glidstyckena (18).

Stäng och öppna möbeldörrarna för att kontrollera om den kan öppnas enkelt och helt. Kor-

6. Ta ur skenorna från glidstyckena igen.

7. Skruva fast skenorna med 2 korta

skruvar (24) på de markerade positionerna på möbeldörrarna insidor.

8. Tryck skydden (21) på skenorna.

9. Skruva bort glidstyckena igen och skjut

dem på de monterade skenorna.

10. Skruva fast glidstycken på

kylproduktens dörr igen.

11. Tryck skydden (19) på glidstyckena.

12. Kontrollera att dörrarna kan öppnas och

stängas lätt och att kylprodukten

dörrar sluter tätt. Justera vid behov kylskåpets position samt positionen av glidstycken och skenor. (24) (20) (18) (20) (24)Sida 152 Idrifttagning (24) (23)

13. Om dörrarna kan öppnas och stänga

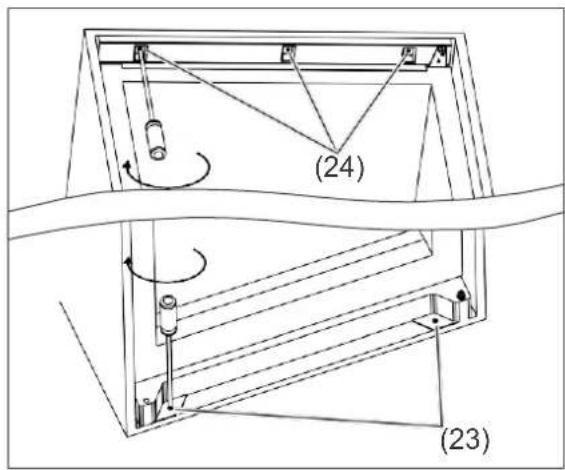

utan problem ska du skruva fas kylprodukten till inbyggnadsskåpet. Använd då 3 korta skruva (24) uppe och de båda långa skruvarna (23) nere.

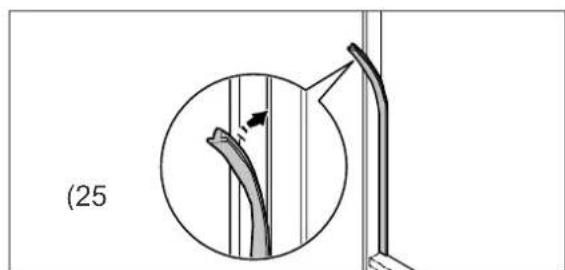

14. Tryck tätningsprofilen i mellanrummet

mellan kylprodukten och inbyggnadsskåpet när dörren står öppen. Grundrengöring För att ta bort lukt som alla nya produkter avger ska du rengöra produkten innan du använder den (se ”Rengöra kylutrymme” på sida 146) och (se ”Avfrosta och rengöra frysutrymme” på sida 147). Ta produkt i drift OBS Risk för materiella skador! Om kylprodukten transporterades liggande, kan smörjmedel från kompressorn ha trängt in i kylsystemet.

Efter transport ska kylprodukten låta stå i cirka 2 timmar i sin vanliga position innan den slås till. På det sätt finns det tillräckligt med tid för att smörjmedlet ska flyta tillbaka till kompressorn.

• Slå till uttagets säkring som produkten är ansluten till. Om dörren är öppen lyser innerbelysningen.

• All viktig information om manövrering finns på sida 10 och följande sidor.

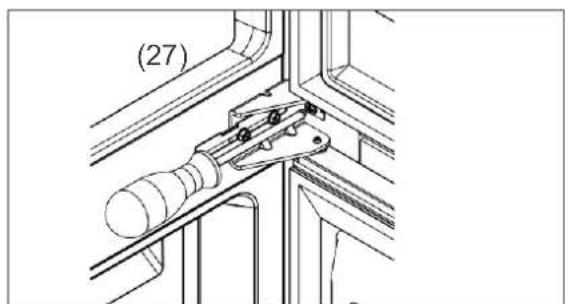

15. Skruva sedan fast även de båda

fixeringsvinklarna (27) mellan den övre och nedre dörren med inbyggnadsskåpet. Använd då de korta skruvarna (24). Monteringen är klar. (25

(27)Byta dörranslag Sida 153 Byta dörranslag Du kan vid behov byta kylproduktens dörranslag. Du måste vara lite händig för att klara av det. Läs alla följande arbetssteg innan du påbörjar arbetet. Du behöver följande verktyg: – Kors-skruvmejsel PH2 – Skiftnyckel 8 mm

1. Kontrollera att produkten är

frånkopplad från elnätet.

2. Stäng båda dörrar.

6. Demontera fixeringsvinkeln

(27) och skruva fast den på motsatt sida igen.

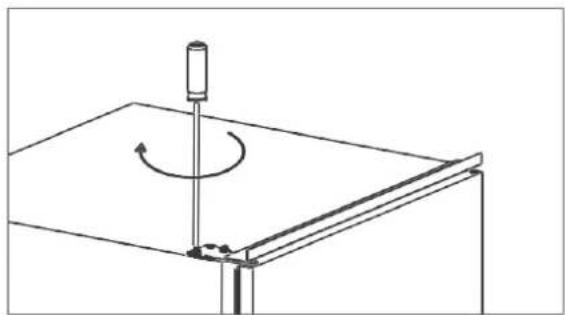

Demontera den övre gångjärnsskivan. Använd en 8 mm hylsnyckel eller en korshylsnyckel för att skruva bort skruvarna.

8. Flytta de nedre gångjärnsbulten

(28) . Glöm inte att flytta även gångjärnsbultens upptagningshylsa (29).

9. Sätt tillbaka dörren till frysutrymmet och

Demontera det mellersta gångjärnet (26).

10. Montera det mellersta gångjärnet (26)

11. Sätt tillbaka dörren till kylutrymmet

12. Montera tillbaka den övre

gångjärnsskivan. Bytet av dörranslag är klart.Felsökningstabell Sida 155 Felsökningstabell Det kan uppstå fel på alla elektriska produkter. Det behöver inte betyda att produkten är skadad. Kontrollera därför med hjälp av tabellen om du kan åtgärda felet. VARNING Risk för elstöt vid felaktigt utförd reparation! Försök aldrig att själv reparera den skadade – eller förmodligen skadade – produkten. Du skulle kunna utsätta dig och senare användare för fara. Låt endast auktoriserad personal utföra dessa reparationer. Problem Möjlig orsak Lösningar, tips, förklaringar Kompressor avstängd, innerbelysning avstängd. Uttag utan ström. Kontrollera uttag med en annan produkt. Nätkontakten sitter löst. Kontrollera om nätkontakten sitter fast. Kompressor avstängd, innerbelysning lyser. Önskad temperatur har uppnåtts. Ingen mer kylning behövs. Om innertemperaturen stiger, aktiveras kompressorn automatiskt. Produkten kyler för starkt. Temperaturregulatorn är inställt på för högt värde. Välj en lägre inställning (se ”Ställa in temperatur” på sida 140). Produkten kyler inte tillräckligt. Temperaturregulatorn är inställt på för lågt värde. Välj en högre inställning (se ”Ställa in temperatur” på sida 140). Dörren sluter inte fast och dörrtätningen ligger inte helt an. Se ”Kontrollera och rengöra dörrtätningar” på sida 146. Produkten står nära en värmekälla. Ställ en isolerskiva mellan produkterna eller byt uppställningsplats. Mat kan lagt i varmt i kylprodukten. Lägg endast mat som svalnat i kylprodukten. För mycket varor infrysta. Frys in maximalt 3 kg åt gången. För låg eller för hög omgivningstemperatur. Anpassa omgivningstemperaturen till klimatklassen (se ”Datablad” på sida 157). Kompressor verkar vara skadad. Ställ produkt till maximal kylning (se ”Ställa in temperatur” på sida 140). Om kompressorn inte slår till inom en timme ska du kontakta vår service (se sida 236). Produkten avger missljud. Driftsljud uppstår på grund av funktionen och tyder inte på fel. Brus: Kylaggregatet är igång. Flytande ljud: Kylmedel flyter genom rören. Klickljud: Kompressorn slår till eller från. Störande ljud. Kontrollera monteringen och justera vid behov. Nere i kylutrymmet har vattenansamlingar bildats. Tövattenavloppet, som finns under den nedre grönsakslåda, är igensatt. Åtgärda igensättning av tövattenutlopet med den medföljande rengöringsstaven.Miljöskydd Sida 156 Miljöskydd Avfallshantering Gamla produkter får inte avfallshanteras tillsammans med vanligt hushållsavfall! Om produkten inte längre kan användas har varje konsument ansvaret att avfallshantera gamla produkter separat från vanligt hushållsavfall och lämna in dem t.ex. på en lokal återvinningsstation. Gamla elektriska produkter tas emot gratis där. På så sätt garanteras att gamla produkter tillvaratas korrekt och att negativ miljöpåverkan undviks. Därför är elektriska produkter märkta med den här angivna symbolen. Mer information till detta tema finns också på servicesidorna i vår aktuella katalog samt på vår webbsida under fliken ”Service”. Vårt bidrag till skydd av ozonskikten I denna produkt användes till 100 % FCKW- och FKW-fria kyl- och skummedel. På så vis Skyddas ozonskiktet och drivhuseffekten reduceras. Våra förpackningar tillverkas av miljövänliga, återvinnbara material: – Utvändig förpackning av papp – Formdelar av skummad, FCKW-fri polystyrol (PS) – Folier och påsar av polyetylen (PE) – Spännband av polypropylen (PP) – Även energibesparing skyddar mot för stark uppvärmning av vår Jord. Din nya produkt förbrukar med sin miljövänliga teknik endast lite energi. Klistermärke ”OK” (endast vissa modeller) Med temperaturkontrollen ”OK” kan temperaturer under +4 °C fås fram. Ställ in temperaturen stegvis kallare om inte klistermärket visar ”OK”. Råd När skåpet tas i drift kan det dröja upp till 12 timmar innan temperaturen uppnås. Korrekt inställningSida 157 Datablad Datablad Datablad för elektriska kyl- och frysprodukter för hemmabruk samt motsvarande kombinationsprodukter enligt direkt (EU) nr 1060/2010, 643/2009 och DIN EN 62552 Tillverkare Blaupunkt Produktbeteckning Integrerad kyl-/fryskombination Modell / artikelnummer 5CB28010 Kylproduktens kategori 7, kyl-frysprodukt Energieffektivitetsklass 1)

Energiförbrukning per år 2) kWh/år 263 Summa nyttovolym Frysutrymme / stjärnindelning kylutrymme (frostfri) 65 l / 185 l Förvaringstid vid störning 17 timmar Fryskapacitet 3 kg / 24 timmar Klimatklass 3) / Gränsvärden för omgivningstemperaturer som kyl- fryskombinationen är utformad för. N, ST +16 °C till +38 °C Luftbullerutsläpp 4) 42 dB(A) re 1pW Inbyggnadsprodukt

Effekt 115 W Matarspänning 220–240 V~ / 50 Hz Strömförbrukning 0,75 A Produktmått (höjd x bredd x djup) 176,5 cm x 54 cm x 54 cm Tomvikt 54 kg Kylmedel R600a (Isobutan) Kylmedel Påfyllningsmängd 62 g Skummedel Cyklopentan Denna produkt är avsedd för förvaring av livsmedel och överensstämmer med lagen om livsmedel, behovsföremål och fodermedel. Denna produkten designades, tillverkades och lanserades i enlighet med följande riktlinjer: Säkerhetskraven i lågspänningsdirektivet 2006/95/EG och Direktivet om elektromagnetisk kompatibilitet 2004/108/EG. Följ lokala normer och regler!

1) Bedömning av A+++ (= låg förbrukning) till D (= hög

2) Grunden för resultaten är standardprovningen över

24 timmar. Den faktiska förbrukningen beror på produktens användning och uppställningsplats. Fastställt enligt standard EN 153

3) Klimatklass betyder att produkten är avsedd att

användas inom de angivna omgivningstemperaturen. Om en kombination anges vid uppgifter om klimatklass, betyder det ho

en produkt, där t.ex. kombinationen SN-ST anges, att den är lämpad för temperaturer från + 10 °C till + 38°C. Om rumstemperaturen sjunker mycket under detta gränsvärde slår produkten inte så ofta till. Det betyder att det kan uppstå en oönskad temperaturstigning. Om produkten står i ett varmt rum måste den koppla till oftare för att kunna bevara de låga temperaturerna inuti produkten. Därför ska du se till att följa omgivningstemperaturen. Omgivningstemperatur per klimatklass: SN: +10 °C till +32 °C N: +16 °C till +32 °C ST: +16 °C till +38 °C T: +16 °C till +43 °C

4) Fastställ enligt direktiv 86/594/EWG
