MANUAL DE USUARIO 5CB28010 BLAUPUNKT

• De angivna uppgifterna är till de i provningsstandarden exakt fastställda omgivningsvillkoren. Därför kan det hända att värdena avviker från dessa värden i eget hushåll.Página 158 Índice Entrega…………………………………………159 Consejos para el envasado…………………………………….159 Volumen de suministro…………………….159 Comprobación de la entrega………………159 Piezas del aparato / elementos de mando…160 Para su seguridad p. 161

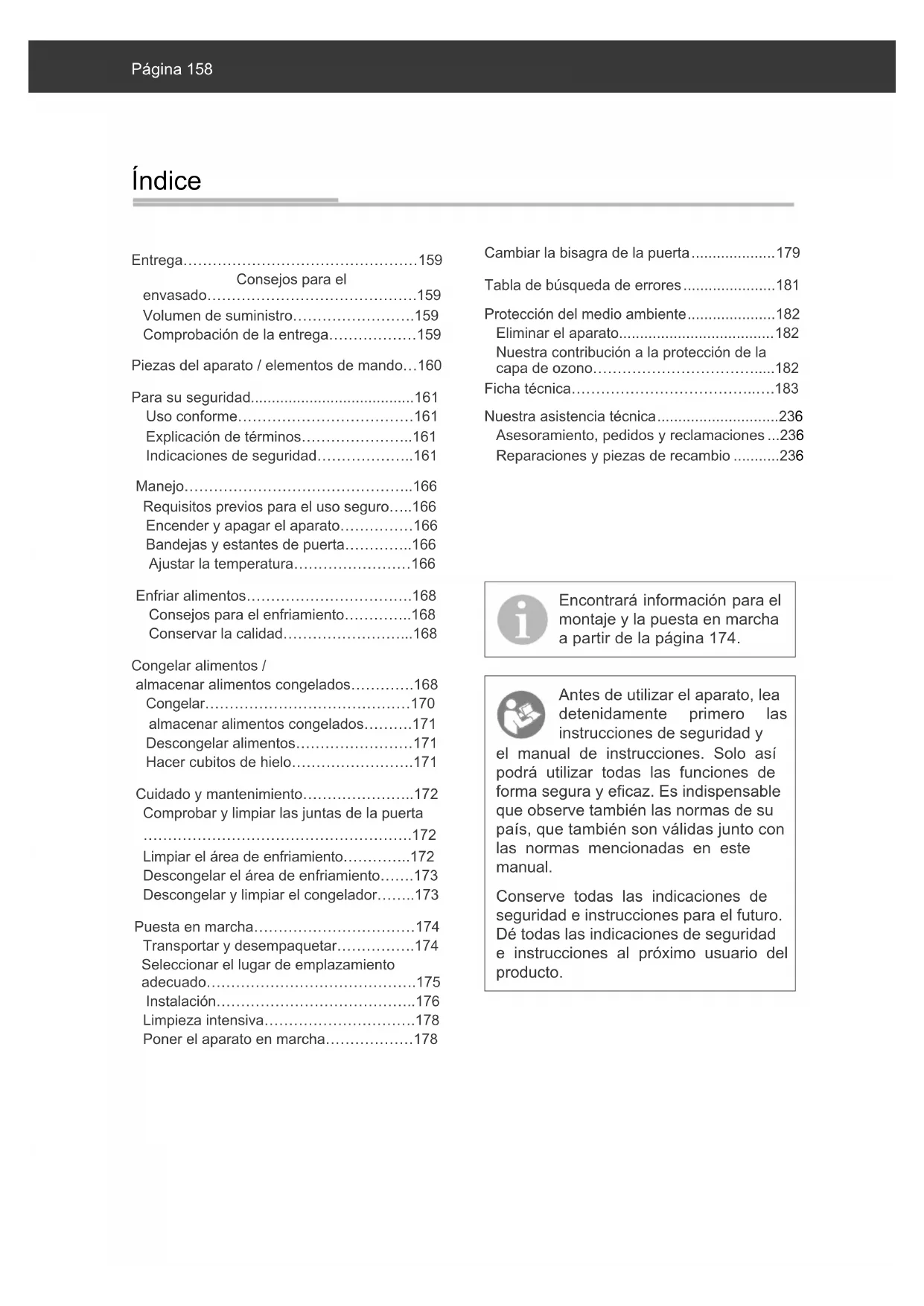

• Uso conforme………………………………161 Explicación de términos………………… p. 161
• Indicaciones de seguridad……………… p. 161
• Manejo……………………………………… p. 166
• Requisitos previos para el uso seguro… p. 166
• Encender y apagar el aparato……………166 Bandejas y estantes de puerta………… p. 166
• Ajustar la temperatura……………………166 Enfriar alimentos…………………………….168 Consejos para el enfriamiento………… p. 168
• Conservar la calidad…………………… p. 168
• Congelar alimentos / almacenar alimentos congelados………….168 Congelar……………………………………170 almacenar alimentos congelados……….171 Descongelar alimentos……………………171 Hacer cubitos de hielo…………………….171 Cuidado y mantenimiento………………… p. 172
• Comprobar y limpiar las juntas de la puerta ……………………………………………….172 Limpiar el área de enfriamiento………… p. 172
• Descongelar el área de enfriamiento…….173 Descongelar y limpiar el congelador…… p. 173
• Puesta en marcha……………………………174 Transportar y desempaquetar…………….174 Seleccionar el lugar de emplazamiento adecuado…………………………………….175 Instalación………………………………… p. 176
• Limpieza intensiva………………………….178 Poner el aparato en marcha………………178 Cambiar la bisagra de la puerta p. 179
• Tabla de búsqueda de errores p. 181
• Nuestra asistencia técnica p. 236
• Asesoramiento, pedidos y reclamaciones p. 236
• Reparaciones y piezas de recambio p. 236
• Protección del medio ambiente p. 182
• Eliminar el aparato p. 182
• Nuestra contribución a la protección de la capa de ozono…………………………… Ficha técnica……………………………… ….183 Encontrará información para el montaje y la puesta en marcha a partir de la página 174. Antes de utilizar el aparato, lea detenidamente primero las instrucciones de seguridad y el manual de instrucciones. Solo así podrá utilizar todas las funciones de forma segura y eficaz. Es indispensable que observe también las normas de su país, que también son válidas junto con las normas mencionadas en este manual. Conserve todas las indicaciones de seguridad e instrucciones para el futuro. Dé todas las indicaciones de seguridad e instrucciones al próximo usuario del producto.Entrega Página 159 Entrega Volumen de suministro 1 combinación frigorífico-congelador para empotrar, área de enfriamiento: 3 bandejas de cristal 2 bandejas de cristal para cubrir los cajones para frutas y verduras 2 cajones para frutas y verduras 3 bandejas de puerta Congelador: 2 cajones grandes 1 cajón pequeño 1 huevera 1 cubitera 1 palillo de limpieza 1 manual de instrucciones div. material de montaje (véase «Piezas para el montaje» en la página 166) Consejos para el envasado Si dispone de suficiente espacio, recomendamos conservar el embalaje como mínimo durante el periodo de garantía. Si se tiene que enviar el aparato a reparación, solo estará bien protegido en el embalaje original. Si quiere deshacerse del embalaje, elimínelo respetando el medio ambiente. Comprobar la entrega p. 182

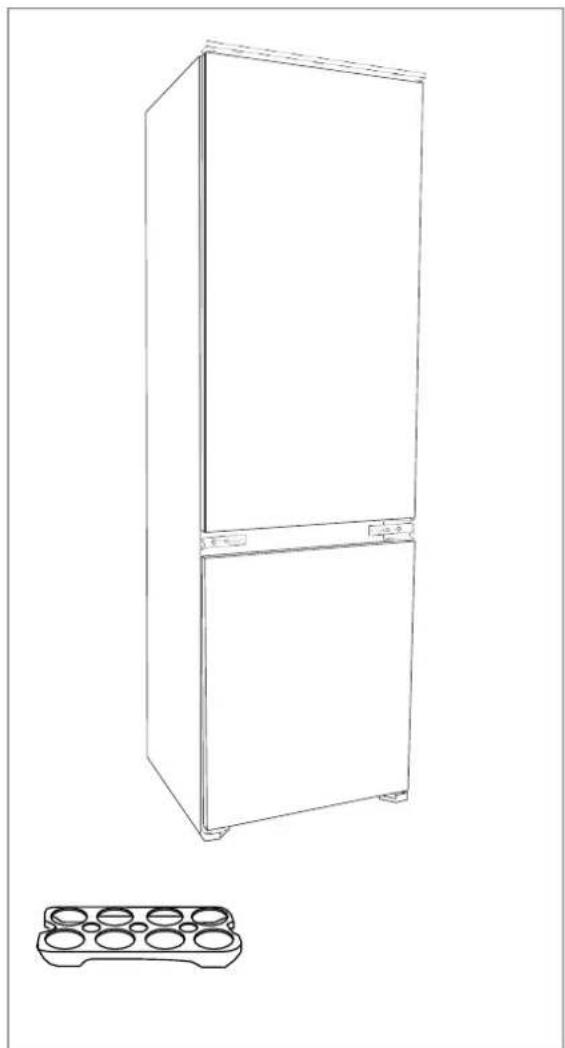

1. Transporte el aparato a un lugar

adecuado y desembálelo (véase «Puesta en marcha» en la página 174) .

2. Compruebe que no falte nada en el

volumen de suministro.

3. Compruebe si el aparato presenta daños

4. Si la entrega no estuviera completa o el

aparato mostrase daños de transporte, póngase en contacto con la asistencia técnica (véase «Nuestra asistencia técnica» en la página 236) . ¡ADVERTENCIA! Nunca ponga en servicio un aparato dañado.Página 160 Piezas del aparato / elementos de mando Piezas del aparato / elementos de mando (6) (6) (6) (1) Adjust: pulsar brevemente: ajustar la temperatura en el área de enfriamiento. Mantener pulsado durante 5 seg.: Encender/apagar el aparato. (2) indicador de temperatura en el área de enfriamiento (3) Super: seguir bajando la temperatura del congelador (4) Smart: modo automático (5) Mode: ajustar «Super» o «Smart» (6) Bandejas de puerta (7) Elemento de mando e iluminación de la cámara frigorífica (8) Cajones de congelación (9) Cajones para verdura (10) Bandejas de cristal

)Para su seguridad Página 161 Para su seguridad Uso conforme El aparato es adecuado para enfriar alimentos frescos, almacenar alimentos congelados convencionales, ultracongelar alimentos frescos a temperatura ambiente y preparar hielo. Solo debe utilizarse si está montado correctamente en un mueble empotrado adecuado. El aparato ha sido concebido para ser utilizado solamente en el ámbito doméstico. Utilice el aparato únicamente como se describe en el manual de instrucciones. Se considera inadecuado cualquier otro uso. Además, puede provocar daños materiales o incluso lesiones a personas. El fabricante no se responsabiliza por los daños ocasionados por un uso no conforme. Explicación de términos En este manual de instrucciones encontrará términos señalizadores. Este término señalizador describe una amenaza con un nivel medio de riesgo que, si no se evita, puede provocar la muerte o lesiones graves. PRECAUCIÓN Este término señalizador describe una amenaza con un nivel bajo de riesgo que, si no se evita, puede provocar lesiones insignificantes o pequeñas. NOTA Este término señalizador advierte de posibles daños personales. Este símbolo remite a información adicional útil. Indicaciones de seguridad En este capítulo encontrará indicaciones de seguridad generales a las que usted debe prestar atención para su propia protección y para la de terceros. Observe también las advertencias de cada uno de los capítulos sobre el manejo, el montaje, etc. ADVERTENCIA Riesgos durante el manejo de electrodomésticos ¡Peligro de descarga eléctrica! Si se tocan piezas que llevan tensión, se pueden sufrir graves lesiones o la muerte.

Emplear el aparato solo en interiores. No utilizar en zonas húmedas o bajo la lluvia.

No poner el aparato en marcha ni seguir utilizándolo, si presenta

daños visibles, p. ej. si el cable de conexión es defectuoso,

emite ruidos extraños. En dicho caso, desenchufe el enchufe de red o desconectar el fusible y ponerse en contacto ADVERTENCIAPágina 162 Para su seguridad con nuestra asistencia técnica (véase «Asistencia técnica» en la página 236) .

Si el cable de red del aparato está dañado, el fabricante debe sustituirlo a través de su servicio al cliente o un técnico cualificad.

Solo los técnicos autorizados deben intervenir y reparar el aparato (véase «Nuestra asistencia técnica» en la página 236). Si se llevan a cabo reparaciones por cuenta propia en el aparato, pueden producirse daños personales y lesiones a personas y los derechos de responsabilidad y garantía caducan. Nunca intente reparar usted mismo el aparato averiado supuestamente averiado.

En las reparaciones, solo deben emplearse piezas que coinciden con los datos originales del aparato. En este aparato hay piezas eléctricas y mecánicas, que son indispensables para la protección contra las fuentes de peligro.

El aparato tiene la clase de protección 1 y debe enchufarse solamente a una toma de caja con un conductor de tierra correctamente instalado. No se permite la conexión a una regleta de enchufes, un enchufe múltiple, un temporizador o sistema de telecontrol para el control y manejo remotos.

Si después del montaje el enchufe de red ya no está accesible, debe haber preconectada un dispositivo de desconexión omnipolar conforme a la categoría de sobretensión III en la instalación doméstica de como mínimo 3 mm de distancia entre contactos; también se incluyen fusibles, interruptor LS y resguardos. No doblar ni apretar el cable de red ni poner sobre bordes afilados.

Mantener el aparato, el enchufe de red y el cable de red alejados del fuego abierto y de superficies calientes.

Agarrar siempre el enchufe de red en vez del cable de red.

Nunca agarrar el enchufe de red con las manos mojadas.

Nunca sumergir el cable o enchufe de red en agua ni en otros líquidos.

No insertar ningún objeto por las aberturas de la carcasa y asegurarse de que los niños tampoco puedan insertar ningún objeto.

En casos de avería y antes de trabajos de limpieza a fondo, primero desenchufar el enchufe de red y desconectar el fusible. Riesgos para niños ¡Peligro de asfixia!

No dejar que los niños jueguen con el material de embalaje. Estos pueden quedar atrapados dentro y asfixiarse.

Evitar que los niños retiren piezas pequeñas del aparato o las saque de la bolsa de accesorios y se las pongan en la boca. Riesgos durante el manejo de sustancias químicasPágina 163 Para su seguridad ¡Peligro de explosión! El manejo incorrecto de sustancias químicas puede provocar explosiones.

No almacene ninguna sustancia explosiva o aerosoles con agentes expansores combustibles dentro del aparato, pues las mezclas de gas-aire inflamables pueden provocar una explosión.

Para descongelar, en ningún caso utilizar aerosoles descongelantes. Pueden generar gases explosivos. PRECAUCIÓN Riesgos para determinados grupos de personas ¡Peligros para niños y personas con capacidades físicas, sensoriales o mentales limitadas!

Este aparato puede ser utilizado por niños a partir de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia o conocimiento si son supervisados o si se los ha instruido sobre el uso seguro y han comprendido los posibles peligros.

Los niños no deben llevar a cabo la limpieza y el mantenimiento a menos que estén bajo supervisión.

Los niños no deben jugar con el aparato. Riesgos al manejar frigoríficos y congeladores. ¡Peligro de incendio! El manejo inadecuado del adecuado puede provocar un incendio y daños materiales.

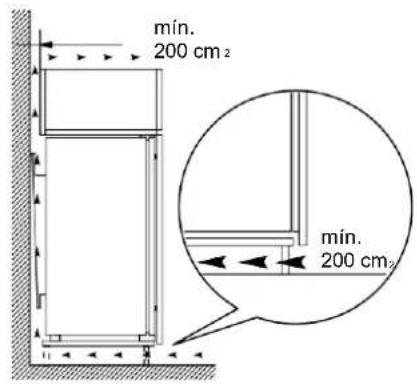

Para garantizar una circulación de aire suficiente, no taponar las aberturas de ventilación de la carcasa del aparato o en la carcasa empotrada.

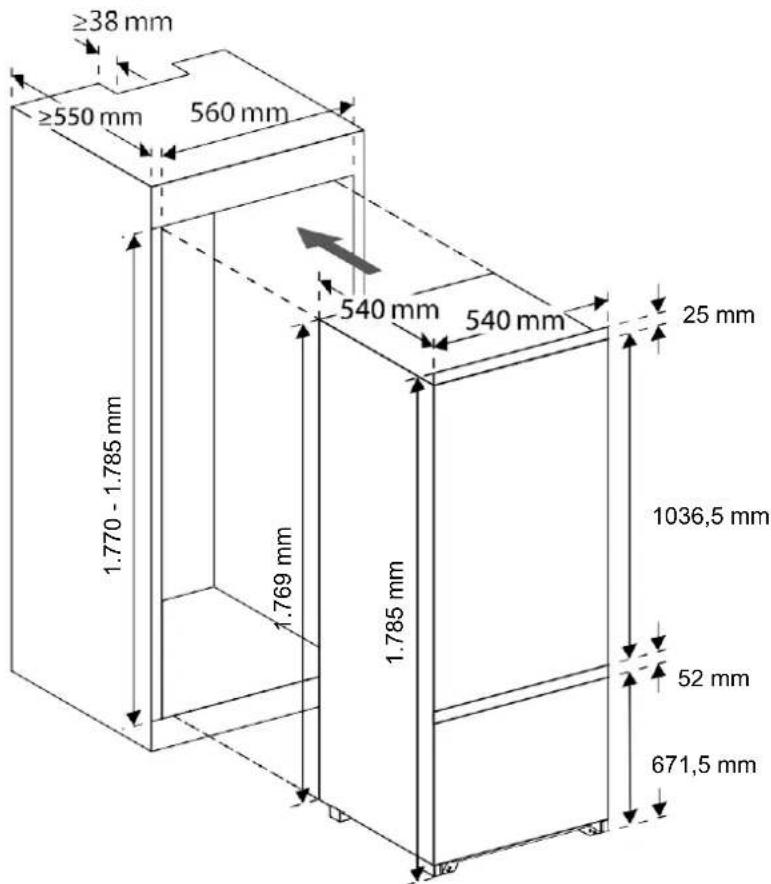

El armario empotrado debe tener unas medidas mínimas (véase «Instalación» en la página 176) . ¡Peligros por refrigerante! En el circuito del refrigerante de su aparato se encuentra el refrigerante, ecológico, pero inflamable R600a (butano Iso)

Solamente los técnicos autorizados tienen permiso para realizar intervenciones mecánicas en el sistema de refrigerante.

No dañar el circuito de refrigerante, p. ej. pinchando los canales de refrigerante del evaporador con objetos punzantes, doblando las tuberías, etc.

El refrigerante que sale disparado es inflamable y puede provocar lesiones oculares. En dicho caso, enjuagar los ojos con agua corriente y llamar a un médico de inmediato.

En caso de que se produzca una fuga en el circuito del refrigerante debe evitarse que se genere una mezcla de gas-aire inflamable. Para ello, el espacio de emplazamiento debe tener un tamaño mínimo de 1 m3 por 8 g de refrigerante como estipula la norma EN 378. Encontrará la cantidad de refrigerante en la ficha técnica de su aparato (véase «Ficha técnica») en la página 183) .Página 164 Para su seguridad ¡Peligro de lesiones! El manejo incorrecto del aparato puede provocar lesiones.

El aparato es pesado y difícil de manejar. Para el transporte y montaje, pedir la ayuda de u

No utilizar los zócalos, cajones, puertas, etc. como tarima y para apoyarse. ¡Peligros para la salud! Debido a un mal manejo, el enfriamiento insuficiente o el almacenamiento excesivo pueden provocar que los alimentos almacenados se estropeen. ¡Si estos alimentos se ingieren, existe el peligro de una intoxicación alimentaria!

En particular, envolver bien la carne cruda y el pescado para evitar que los alimentos contiguos no se contaminen por salmonela u otros.

Cumplir con los periodos de almacenamiento recomendados por los fabricantes de los alimentos.

Tenga en cuenta que el periodo de almacenamiento de los productos congelados puede reducirse debido a una subida de la temperatura en el interior del aparato (descongelación, limpieza o corte de corriente).

Sacar los productos congelados almacenados del producto— también en el caso de una desconexión temporal— y almacenarlos en un espacio suficientemente frío o en otro frigorífico.

No volver a congelar los alimentos descongelados o semidescongelados; utilizarlos de inmediato.

Después de un corte de corriente, comprobar si los alimentos almacenados aún son comestibles. El aparato no funciona perfectamente si se lo somete durante un periodo prolongado a una baja temperatura ambiente. Esto puede provocar que la temperatura interior del aparato aumente.

Mantener la temperatura ambiente prevista (véase línea «Categoría de clima» en la página 183) . ¡Peligro de lesiones por comida congelada! El manejo incorrecto del aparato puede provocar lesiones. Existe peligro de quemaduras por temperaturas muy bajas.

Los alimentos y las paredes interiores del congelador tienen una temperatura muy baja. Nunca tocarlas con las manos mojadas. Esto puede provocar lesiones en la piel. Incluso pueden producirse lesiones con la piel seca.

No ponerse los cubitos de hielo o polos directamente a la boca cuando se saquen del congelador. NOTA ¡Peligro de daños materiales! Si el frigorífico se ha transportado en horizontal, puede que haya salido lubricante del compresor y haya acabado en el circuito de refrigeración.Para su seguridad Página 165

En lo posible, no volcar el frigorífico en posición horizontal.

Después del transporte, dejar reposar el frigorífico en su posición norma unas 2 horas antes de enchufarlo. Así el lubricante habrá tenido tiempo suficiente de regresar al compresor. El manejo incorrecto del aparato puede provocar daños materiales.

No depositar recipientes de vidrio o metal con líquido en el congelador. Los recipientes pueden reventar.

No elevar ni tirar del aparato por las puertas o asas de la puerta.

No hacer funcionar aparatos eléctricos dentro del aparato que no coincidan con el tipo constructivo recomendado por el fabricante.

No emplear otros dispositivos mecánicos ni demás medios diferentes a los recomendados por el fabricante.

Emplear solo piezas de accesorios originales.

Después de la desconexión, esperar 5 minutos antes de volver a encender el aparato.

Para eliminar el olor que se adhiere a todos los aparatos nuevos, lavar el interior con agua y vinagre tibios.

Emplear la iluminación del frigorífico solo para iluminar la cámara frigorífica. No es adecuada para iluminar una sala.

Para acelerar la descongelación, no emplear medios adicionales, como p. ej. estufas eléctricas, cuchillos o aparatos con llama desnuda (p. ej. velas, lámparas de soldar, etc.). El aislamiento térmico y el recipiente interno son sensibles a los arañazos y al calor y pueden resultar dañados.

Al limpiar, tener en cuenta:

No emplear en ningún caso detergentes agresivos, granulados, que contengan soda, ácido o disolvente o que sean abrasivos. Se recomiendan todos los detergentes multiusos con un nivel de pH neutro.

Las juntas de la puerta y las piezas del aparato de plástico son sensibles al aceite y la grasa. Eliminar la suciedad lo más rápido posible.

Emplear solo paños blandos.Página 166 Manejo Manejo Requisitos previos para el uso seguro – Ha leído el capítulo «Para su seguridad» de la página 5 y ha comprendido todas las indicaciones de seguridad. – El aparato está empotrado y conectado como se describe en el capítulo «Puesta en marca» de la página 174. Encender y apagar el aparato Cuando haya enchufa el enchufe de red en la toma de red, el aparato está encendido. Si después de encenderlo, el aparato emite ruidos molestos, compruebe su buen asiento y su montaje correcto. Para apagar y encender el aparato, mantenga pulsada la tecla Adjust (1) durante 5 segundos. Bandejas y estantes de puerta Las bandejas de cristal y las bandejas de la puerta se pueden extraer y disponerse de otro modo.

• Para extraer las bandejas de la puerta, levantarlas un poco.

• Sacar los estantes de puerta hacia arriba. Ajustar la temperatura PRECAUCIÓN ¡Peligro para la salud! El aparato no funciona perfectamente si se lo somete durante un periodo prolongado a una baja temperatura ambiente. Se puede producir un incremento de la temperatura en el área de enfriamiento y en el congelador.

Mantener siempre la temperatura ambiente prescrita (véase «Categoría de clima» en la página 183) .Manejo Página 167 Mode Adjust Super

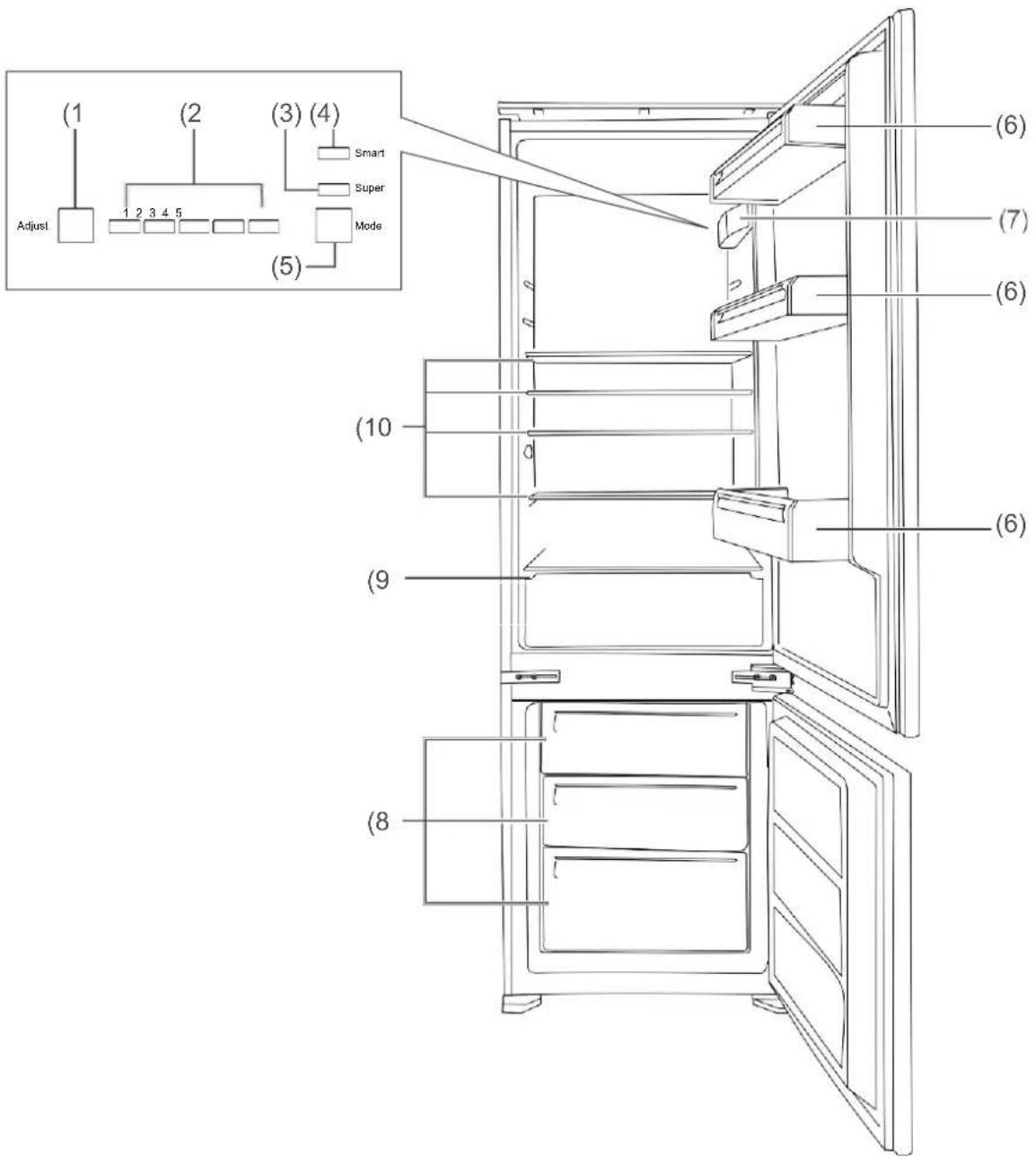

Ajustar la temperatura en el área de enfriamiento Para poder controlar la potencia de enfriamiento, necesitará 2 termómetros de enfriamiento/congelación. Coloque uno – sobre el cajón superior para las verduras en el área de enfriamiento; la temperatura correcta aquí es de +6 °C. – en el congelador: la temperatura de almacenamiento ideal es mín. -18 °C. Ajuste manual de la temperatura Ajuste automático de la temperatura – Pulse la tecla Mode (5) hasta que el indicador Smart (4) se encienda. Ahora el ajuste de la temperatura se efectúa automáticamente. En el indicador

) puede leer la temperatura ajustada en

momento. Ajustar la temperatura en el congelador La temperatura en el congelador se mantiene automáticamente a -18 °C.

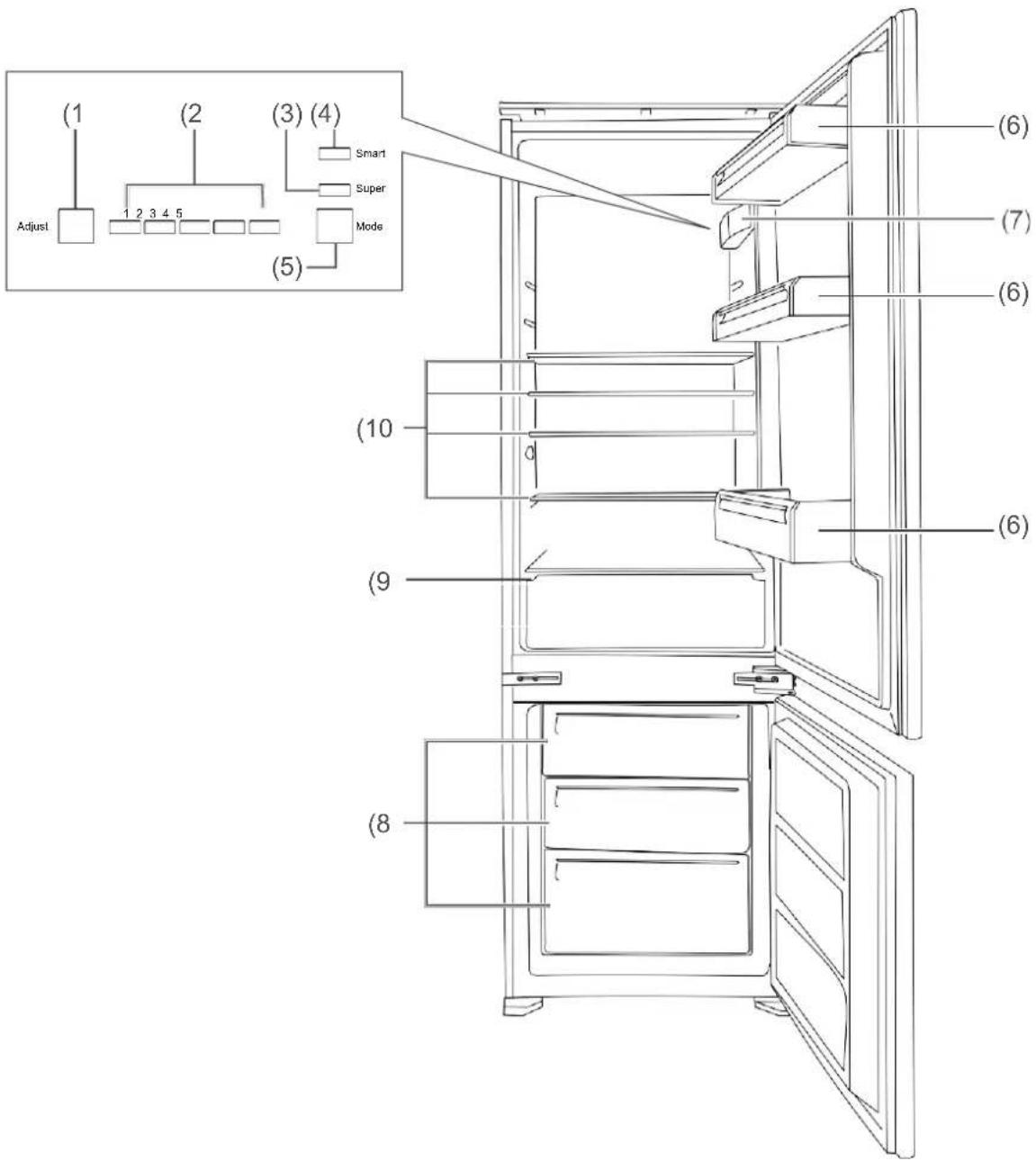

• Pulsando repetidas veces la tecla Adjust (1) puede ajustar la temperatura para el área de enfriamiento. El indicador de temperatura (2) muestra el ajuste seleccionado. – Solo el indicador 1 está encendido: el enfriamiento más débil – Los indicadores 1-5 están encendidos: el enfriamiento más potente.

• Adapte el ajustamiento de la temperatura ambiente. Seleccione primero un ajuste medio y luego ajuste según sea necesario.

• Para seguir disminuyendo la temperatura, pulse la tecla Mode (5) hasta que el indicador Super (3) se encienda. La temperatura en el congelador continúa disminuyendo y usted consigue una reserva de frío si desea congelar una gran cantidad de alimentos frescos.

• Para volver a desconectar el ajuste Super, pulse la tecla Mode. (5) hasta que el indicador Super (3) se apague. El ajuste Super permanece como máximo 54 horas activado. Luego se apaga automáticamente. Adjust

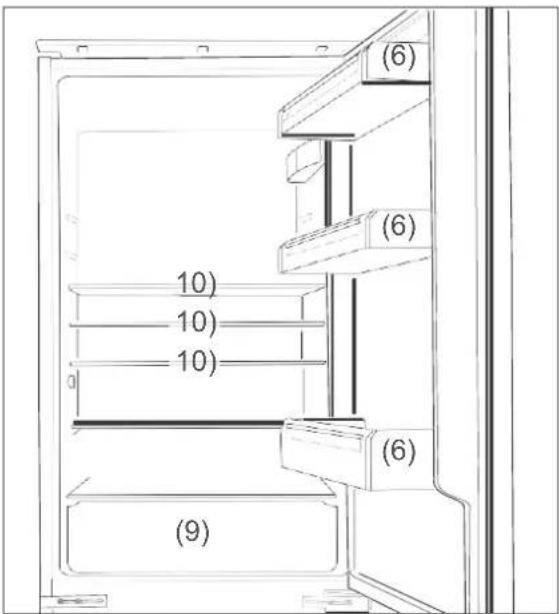

1 2 3 4 5Página 168 Enfriar alimentos Enfriar alimentos ADVERTENCIA ¡Peligro de explosión! El manejo incorrecto del aparato puede provocar explosiones.

No almacene ninguna sustancia explosiva o aerosoles con agentes expansores combustibles dentro del aparato, pues las mezclas de gas-aire inflamables pueden provocar una explosión. Consejos para el enfriamiento (6) (6) 10) 10) 10) (6) (9)

• Equipe el área de enfriamiento de modo que la temperatura en el interior se pueda aprovechar al máximo. – C oloque la mantequilla y el queso para untar en la bandeja superior de la puerta (6). Allí hay la temperatura más elevada. – Almacene conservas, botellas y huevos en las bandejas restantes de la puerta. Es mejor que deposite los huevos en la huevera suministrada. – Las botellas pequeñas y los tubos también deben ponerse en las bandejas de la puerta. – Ponga los envases y botellas de bebidas en el depósito inferior de la puerta. Coloque los recipientes llenos al lado de la bisagra para evitar sobrecargar la puerta. – Coloque la comida cocida o hecha al horno en las bandejas de cristal (10). – Coloque la carne fresca, la carne de venado, la carne de ave, el tocino, el embutido y el pescado fresco en la bandeja de cristal que está sobre el cajón para la verdura. Allí la temperatura es más baja. – Coloque la fruta y verdura frescas en el cajón para la verdura.

• Almacene el alcohol 100 % solo en posición vertical y bien cerrado.

• Deje que los alimentos calientes se enfríen antes de depositarlos en el área de enfriamiento.

• Las temperaturas del interior del aparato y, con ello el consumo de energía, pueden aumentar. – si las puertas se abren a menudo o se mantienen abiertas durante tiempo. – si se supera o no se alcanza la temperatura ambiente prescrita.

• El consumo de energía también depende del lugar de emplazamiento seleccionado (más información, véase página 175) . Conservar la calidad

• Para que se conserven el aroma y el fresco de los alimentos en el área de enfriamiento, deposite o coloque en dicha área todos los alimentos que deben enfriarse solo envueltos. Emplee los recipientes de plástico especiale

• Deposite los alimentos – en el área de enfriamiento de modo que el aire pueda circular libremente. No cubra las bandejas con papel o similares. – de modo que no toquen la pared posterior. De lo contrario, los alimentos pueden congelarse al estar en contacto con la pared posterior.Congelar alimentos / almacenar alimentos congelados Página 169 Congelar alimentos / almacenar alimentos congelados ADVERTENCIA ¡Peligro de explosión! El manejo incorrecto del aparato puede provocar explosiones.

No almacene ninguna sustancia explosiva o aerosoles con agentes expansores combustibles dentro del aparato, pues las mezclas de gas-aire inflamables pueden provocar una explosión. PRECAUCIÓN ¡Peligro para la salud! Debido a un mal manejo, el enfriamiento insuficiente o el almacenamiento excesivo pueden provocar que los alimentos almacenados se estropeen. ¡Si estos alimentos se ingieren, existe el peligro de una intoxicación alimentaria!

En particular, envolver bien la carne cruda y el pescado para evitar que los alimentos contiguos no se contaminen por salmonela u otros.

Cumplir con los periodos de almacenamiento recomendados por los fabricantes de los alimentos. Tenga en cuenta que el periodo de almacenamiento de los productos congelados puede reducirse debido a una subida de la temperatura en el interior del aparat

(descongelación, limpieza o

En caso de un corte de corriente prolongado o de una avería en el aparato, saque los alimentos congelados almacenados del aparato y almacénelos en un espacio suficientemente frío o en otro frigorífico (tiempo de almacenamiento máximo en caso de avería: 16 horas).

Después de una avería, compruebe si los alimentos almacenados aún son comestibles. No volver a congelar los alimentos descongelados o semidescongelados; utilizarlos de inmediato. PRECAUCIÓN ¡Peligro de lesiones! El manejo incorrecto del aparato puede provocar lesiones. Peligro de quemadura por temperaturas muy bajas.

Los alimentos y las paredes interiores del congelador tienen una temperatura muy baja. Nunca tocarlas con las manos mojadas. Esto puede provocar lesiones en la piel. Incluso pueden producirse lesiones con la piel seca.

No ponerse los cubitos de hielo o polos directamente a la boca cuando se saquen del congelador. Dejar que se descongelen un poco.Página 170 Congelar alimentos / almacenar alimentos congelados Congelar Congelar significar congelar hasta su núcleo los alimentos calientes, frescos, a temperatura ambiente los más rápido posible — y la mejora manera es congelarlos «de golpe». Si los alimentos se «congelan» demasiado lentamente, los alimentos, es decir, se estropea su estructura. La conservación de la consistencia, el sabor y el valor nutritivo requiere una temperatura de almacenamiento homogénea de –18 °C. Preparar alimentos

• Congele solamente alimentos en perfecto estado.

• Congele los alimentos frescos y preparados sin sal y sin condimentos. Los alimentos congelados sin salar tienen un mayor tiempo de conservación.

• Deje enfriar los alimentos cocinados antes de congelarlos. Esto no solo ayuda

ahorrar energía, sino que también evita la formación excesiva de escarcha en el congelador.

• No es adecuado congelar las bebida

carbonatadas porque el ácido carbónico

escapa al congelarse. El envase adecuado Lo importante al congelar los alimentos es el envaso. Este debe proteger de la oxidación, de la penetración de microbios, de la transferencia de sustancias aromáticas y aromatizantes y evitar que los alimentos se sequen (quemadura por congelación).

• Emplee solamente material de envasado que sea resistente, estanco al aire y al líquido, no demasiado rígido y debe rotularse. Debe indicarse que se trata de un envase congelado. El corte en porciones

• En lo posible, formar porciones planas. Estas se congelan más rápidamente hasta el núcleo.

• Sacar el aire de la bolsa de congelación, pues el aire favorece que el alimento se seque y coge mucho sitio.

• Para cerrar el envase, emplear pinza

de plástico, gomas o cintas adhesivas.

• L os recipientes con líquidos deben estar llenos como máximo ¾ partes, pues el líquido se expande al congelarse.

• No almacenar recipientes de vidrio o metal con líquido. El recipiente puede reventar.

• Congelar el alcohol 100 % solo bien cerrado.

• Identificar el producto congelado por tipo, cantidad, fechas de congelación y caducidad. En lo posible, utilice rotuladores o etiquetas adhesivas. Así se equipa el frigorífico adecuadamente Capacidad de congelación máxima Mantenga la capacidad de conservación máxima. Encontrará la especificación «Capacidad de congelación en kg/24h» en la ficha técnica de la página 183. Congelar cantidades más pequeñas

• hasta 2 kg: Cuando la temperatura del congelador esté a -18 °C, usted podrá congelar alimentos frescos que están a temperatura ambiente.

• de más de 2 kg: La mercancía fresca no debe entrar en contacto con lo

que de lo contrario estos últimos podrían e mpezar a descongelarse. Si no se puede evitar el contacto con los alimentos congelados almacenados, recomendados que cree una reserva de frío antes de congelar los alimento

espués de almacenar los alimentos frescos, la temperatura del congelador aumente brevemente. Pasadas 24 horas, los alimentos están completamente congelados.Congelar alimentos / almacenar alimentos congelados Página 171 Almacenar alimentos congelados Durante el recorrido de los alimentos congelados desde el fabricante hasta su congelador no debe romperse la cadena de frío. La temperatura de los alimentos congelados debe ser siempre como mínimo de -18°C. Por este motivo, no compre ningún producto – almacenado en arcones escarchados muy helado

– a pilado y sobre la marcación prescrita – esté parcialmente grumoso (esto se puede detectar fácilmente sobre todo en las bayas y la verdura) – tenga nieve y restos de jugo. Transporte los alimentos congelados en cajas especiales de poliestireno o en bolsas aislantes. Tenga en cuenta las condiciones y plazos de almacenamiento en el envase Descongelar alimentos Tenga en cuenta las normas básicas siguientes cuando descongele alimentos:

• Para descongelar alimentos, sáquelos del congelador y deje que se

escongelen a temperatura ambiente o en el frigorífico.

• Para descongelar alimentos rápidamente, utilice p . ej. la función de descongelación de su microondas. Para ello, tenga en cuenta la

especificaciones del cliente y preste

tención a que así pueden multiplicarse las bacterias y gérmenes.

• Cocine los alimentos descongelado

los más rápidamente posible.

• El imine el líquido descongelado.

• Si solo desea descongelar una parte del contenido del envase, saque dicho contenido y vuelva a cerrar el envase de inmediato. Así evitará la «quemadura por congelación» y evitará la formación de hielo en los alimentos que continúan en el congelador.

• Descongele la carne, la carne de ave y el pescado siempre en el frigorífico. Preste atención a que los alimentos congelados no estén en su propio líquido descongelado. Hacer cubitos de hielo

• Llene ¾ partes de la cubitera suministrada con agua potable fresca y deposítela en horizontal en el

ngelador. Los cubitos se sueltan más fácilmente si sobresalen de la cubitera o se los pone brevemente debajo de agua corriente.Página 172 Cuidado y mantenimiento Cuidado y mantenimiento ADVERTENCIA ¡Peligro de descarga eléctrica! El contacto con piezas que llevan tensión puede provocar lesiones graves o la muerte.

Antes de la limpieza, desenchufar el enchufe de red y desconectar el fusible.

Al desenchufar el enchufe de red, agárrelo siempre por el enchufe, no por el cable. PRECAUCIÓN ¡Peligros para niños y personas con capacidades físicas, sensoriales o mentales limitadas!

Los niños no deben llevar a cabo la limpieza y el mantenimiento que corresponde al usuario a menos que estén bajo supervisión. NOTA Las superficies y piezas del aparato sufrirán desperfectos si no se las maneja adecuadamente.

Nunca emplear detergentes agresivos, que contengan soda, ácidos, disolventes o que sean abrasivos. Estos atacan las superficies de plástico. Se recomiendan todos los detergentes multiusos con un nivel de pH neutro.

Emplear productos de cuidado solo para las superficies externas.

Las juntas de la puerta y las piezas del aparato de plástico son sensibles al aceite y la grasa. Eliminar la suciedad lo más rápido posible.

Emplear solo paños blandos. Comprobar las juntas de la puerta Las juntas de la puerta deben comprobarse periódicamente para que no penetre aire caliente en el aparato. 1. Para realizar la comprobación, meta untrozo de papel fino por diferentespuntos. El papel debe ser igual de difícilde retirar de todos los puntos.2. Si la junta no sujeta de formahomogénea en todos los puntos:Caliente con cuidado la junta en lospuntos correspondientes con un secadorde pelo y extráigala un poco con lo dedos. Limpiar el área de enfriamiento 1. Desenchufe el enchufe de red odesconecte el fusible.2. Saque los alimentos refrigerados ypóngales en un espacio fresco.3. Saque los cajones para verdura, la bandejas de la puerta y las bandejas de istal y limpie todas las piezas conagua de lavado tibia. Luego seque bientodas las piezas.4. Frote el interior con un pañohumedecido ligeramente con agua delavado. Preste atención a que nopenetre ningún líquido en el elementode mando ni en la iluminación del igorífico.5. Al volver a pasar el paño, vierta unasgotas de vinagre en el agua para evitar a formación de escarcha.Seque el interior y deje la puerta abiertaun tiempo para que el interior se ventile.6. Limpie la abertura del drenaje d condensación con la ayuda del palillo de lim pieza suministrado. El drenaje decondensación se encuentra debajo delcajón para verdura.7. Limpie las juntas de la puertasolamente con agua limpia, ya queestas son sensibles al aceite y a lagrasa.Cuidado y mantenimiento Página 173

8. Vuelva montar las bandejas y los

elva a depositar los alimentos en el área de enfriamiento.

10. Vuelva a enchufar el enchufe de red

en la toma o vuelva a encender el fusible.

11. Ajuste la temperatura automática o el

modo automático (Smart). No es necesario descongelar el área de enfriamiento porque su aparato ya descongela la escarcha y el hielo de forma automática. El agua descongelada se desvía hacia el exterior, se recoge en una bandeja para agua descongelada ubicada sobre el compresor y se evapora con el calor residual. Descongelar y limpiar el congelador ADVERTENCIA ¡Peligro de explosión! El manejo incorrecto del aparato puede provocar una deflagración/explosión.

En ningún caso debe utilizarse un aerosol de descongelación. Se podrían formar gases explosivos. NOTA

Descongelar el aparato a tiempo antes de que se forma una capa de hielo o escarcha de más de 5 mm de grosor. Si se forma demasiado hielo, aumenta el consumo de energía, se hace difícil mover los cajones y la puerta ya no se cierra de forma estanca.

Para acelerar la descongelación, no emplear otros medios diferentes a los recomendados por el fabricante.

. ej. no emplear estufas eléctricas, cuchillos u aparatos con llama desnuda como p. ej. velas. El aislamiento térmico y el recipiente interno son sensibles a los arañazos y al calor y pueden derretirse. Al limpiar, tener en cuenta:

No emplear en ningún caso detergentes agresivos, granulados, que contengan soda o disolvente o que sean abrasivos. Recomendamos todos los detergentes multiusos con un nivel de pH neutro.

La junta de la puerta es sensible al aceite y la grasa: la goma se vuelve porosa y quebradiza.

Las superficies resultan dañadas por detergentes inadecuados. Emplear productos de cuidado solo para las superficies externas.

Emplear solo paños blandos. Si es posible, descongele el aparato en invierno, cuando la temperatura exterior es baja. Entonces podrá guardar los alimentos en el balcón o similar mientras al aparato se descongela. Alternativamente puede envolver los alimentos congelados con papel de periódico y almacenarlos en un espacio fresco o en una bolsa aislante.

1. Antes de la descongelación puede

crear una reserva de frío ajustando el área de enfriamiento durante 3 horas a Super (3) con la ayuda de la tecla Mode (5).

2. Transcurrido este tiempo, desenchufe

el enchufe de red de la toma o apague el fusible.

Smart SuperPágina 174 Puesta en marcha

3. Saque los alimentos del frigorífico y los

alimentos congelados del congelador.

4. Procure que los alimento

permanezcan suficientemente

5. Saque los cajones del área de

enfriamiento. Lávelos con agua de lavado caliente y seguidamente séquelos bien.

6. Ponga un bol con agua caliente, no

hirviendo, en el congelador. Así se acelera la descongelación.

7. Deje la puerta abierta durante la

descongelación y ponga un estropajo de soga delante del aparato para que recoj

el agua descongelada que salga.

l tiempo de descongelación depende del grosor de la capa de hielo. Por experiencia, transcurrida 1 hora se puede empezar con la limpieza del aparato.

8. Lave el interior con agua de lavado

tibia. Al volver a pasar el paño, vierta una

gotas de vinagre en el agua para evitar

a formación de escarcha.

9. Limpie la junta de la puerta solamente

con agua limpia, ya que es sensible al

10. Seque todo a fondo, incluso la junta de

la puerta, y deje ventilar brevemente.

11. Vuelva a colocar los cajones y poner

los alimentos en el área de enfriamiento o congelador.

12. Vuelva a enchufar el enchufe de red en

la toma o vuelva a encender el fusible.

13. Ajuste la temperatura automática o

el modo automático (Smart). Puesta en marcha Transportar y desempaquetar ADVERTENCIA ¡Peligro de asfixia!

No dejar que los niños jueguen con el material de embalaje. Estos pueden quedar atrapados dentro y asfixiarse.

Evitar que los niños retiren piezas pequeñas del aparato o las saque de la bolsa de

ccesorios y se las pongan en la boca. PRECAUCIÓN ¡Peligro de lesiones! El manejo incorrecto del aparato puede provocar lesiones.

El aparato es pesado y difícil de manejar. Para el transporte y montaje, pedir la ayuda de una segunda persona.

No utilizar los zócalos, cajones, puertas, etc. como tarima y para apoyarse.Puesta en marcha Página 175 PRECAUCIÓN ¡Peligros por refrigerante!

No dañar el circuito de refrigerante, p. ej. pinchando los canales de refrigerante del evaporador con objetos punzantes, doblando las tuberías, etc.

El refrigerante que sale disparado es inflamable y puede provocar lesiones oculares. En dicho caso, enjuáguese los ojos bajo agua limpia y llame de inmediato a un médico. NOTA ¡Peligro de desperfectos! El manejo incorrecto del aparato puede provocar desperfectos.

En lo posible, no volcar el frigorífico en posición horizontal.

Después del transporte, dejar reposar el frigorífico en su posición norma unas 2 horas antes de enchufarlo.

• Transporte el aparato con ayuda de una carreta de transporte o con la ayuda de una segunda persona.

• Desempaquete el aparato y retire con cuidado todas las piezas del embalaje, perfiles de plástico, tiras adhesivas, films protectores y espuma de dentro, fuera y de los laterales del aparato. Seleccionar el lugar de emplazamiento adecuado NOTA ¡Peligro de desperfectos! El aparato no funciona perfectamente si se lo somete durante un periodo prolongado a una baja temperatura ambiente. Se puede producir un incremento de temperatura en el interior.

Procure que se mantenga la temperatura ambiente prevista (véase «Categoría de clima» en la página 183) . En caso de que se produzca una fuga en el circuito del refrigerante debe evitarse que se genere una mezcla de gas-aire inflamable. Para ello, el espacio de emplazamiento debe tener un tamaño mínimo de 1 m³ por 8 g de refrigerante como estipula la norma EN

378. Para este aparato se precisa un

espacio de mínimo 8 m³. Los lugares de emplazamiento adecuados son secos, están bien ventilados y, en lo posible, frescos. Los lugares de emplazamiento adecuados son aquellos que reciben la radiación directa del sol o se encuentran cerca del horno, la cocina o el radiador.Página 176 Puesta en marcha Instalación Piezas para el montaje (18) 4 patines para su fijación en la puerta del aparato (19 ) 4 cubiertas para los patines (18) (20) 4 r ieles remolcadores para fijar en la

erta del mueble (21) 4 cubiertas para los rieles remolcadores

(22) 2 cubiertas para la bisagra central (23 ) 2 tornillos largos

4) 27 tornillos cortos

5) 1 perfil de junta

Armario empotrado y ventilación El armario empotrado debe satisfacer los siguientes requisitos previos: Dimensiones de montaje: Sección transversal para la ventilación: mín. 200 cm

1.785 mmPuesta en marcha

Página 177 Montar el aparato Comprobar antes del montaje si la bisagra de la puerta se encuentra en

lado correcto. Dado el caso, cambie de lado la bisagra de la puerta (véase «Cambiar de lado la bisagra de la puerta» en la página 23). Para el montaje precisa el montaje de un destornillador de estrella. Dado el caso, corrija la posición del frigorífico.

5. Abra las puertas del aparato y del

mueble a la vez. Marque las posiciones óptimas para los rieles remolcadores en los laterales interiores de las puertas del mueble.

1. Apague el fusible para la toma de

corriente prevista. Luego enchufe el enchufe de red en dicha toma.

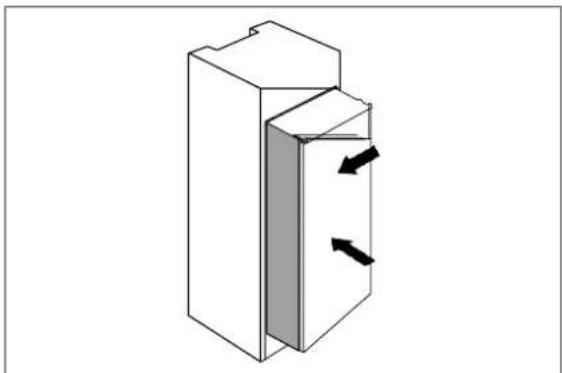

2. Empuje lenta y cuidadosamente el

frigorífico en el armario empotrado

Preste atención a que el lado que se

bre se encuentre lo más cerca posible de la pared del armario.

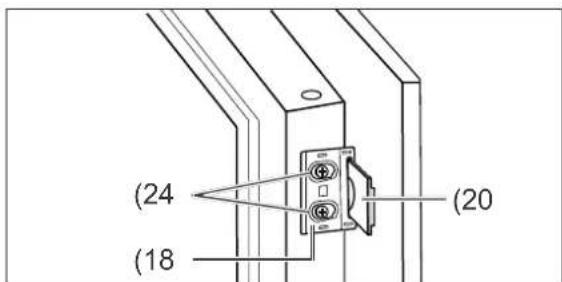

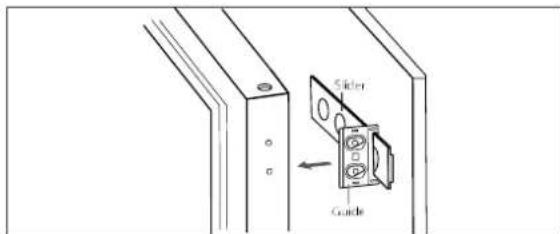

3. En los bordes externos de las puertas

del aparato hay perforados agujeros para fijar los patines (18). Atornille 2

atines por puerta con la ayuda de los tornillos cortos (24) a los lados que se abr en.

4. Empuje los rieles remolcadores (20) en

los patines (18). Cierre y abra las puertas del mueble para comprobar que estas se pueden cerrar completa y fácilmente.

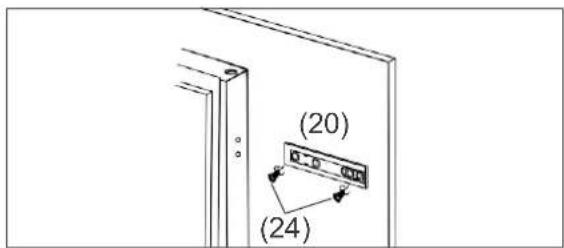

6. Vuelva a sacar los rieles remolcadores

tornille los rieles remolcadores con la ayuda de 2 tornillos cortos (24) a las posiciones marcadas en los lado

internos de las puertas de lo s muebles.

8. Presione las cubiertas (21) sobre los

rieles remolcadores.

9. Vuelva a desatornillar los patines

empuje también los rieles

emolcadores montados.

10. Vuelva a atornillar los patines a la

puerta del frigorífico.

11. Presione las cubiertas (19) sobre los

12. Compruebe si las puertas se pueden

abrir y cerrar fácilmente y si las puertas del frigorífico quedan cerradas estancamente. Si es necesario, ajuste

a posición vertical del frigorífico y la posición de los patines y rieles remolcadores. (24

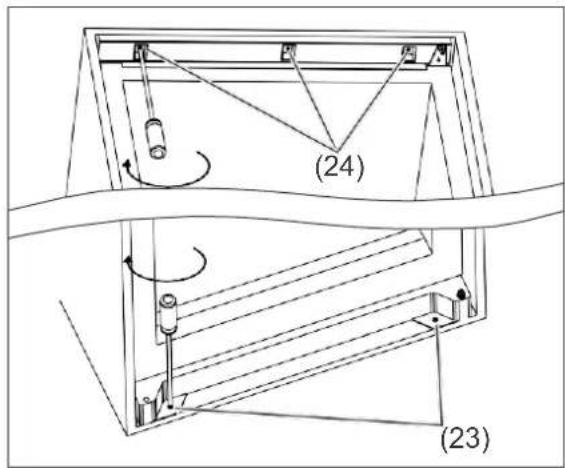

13. Si las puertas se abren y cierran bien,

atornille el frigorífico con el armario empotrado. Para ello, emplee en l

parte superior 3 tornillos cortos (24) y en la parte inferior los dos tornillos largos (23).

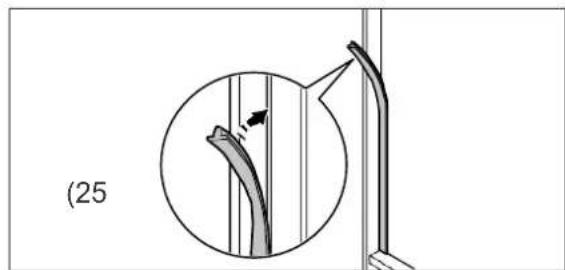

. Con las puertas abiertas del frigorífico, presione el perfil de junta en la ranura entre el frigorífico y el armario empotrado. Limpieza intensiva Para eliminar el olor adherido a todos los aparatos nuevos, limpie el aparato antes de utilizarlo (véase «Limpiar el área de enfriamiento» en la página 172) y (véase «Descongelar y limpiar el congelador» en la página 173) . Poner el aparato en marcha NOTA ¡Peligro de daños materiales! Si el frigorífico se ha transportado en horizontal, puede que haya salido lubricante del compresor y haya acabado en el circuito de refrigeración.

En lo posible, no volcar el frigorífico en posición horizontal.

Después del transporte, dejar reposar el frigorífico en su posición norma unas 2 horas antes de encenderlo. Así el lubricante habrá tenido tiempo suficiente de regresar al compresor.

• Encienda el fusible para la toma de corriente a la que esté enchufado el aparato. Con la puerta abierto, ahora solo está encendida la iluminación interior.

• Encontrará toda la información importante sobre su manejo a partir de la página 166.

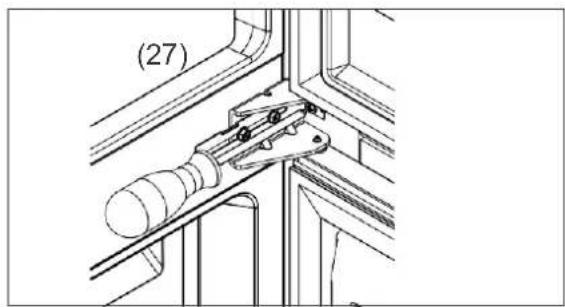

15. Por último, atornille ambos codos de

fijación (27) entre la puerta superior e inferior con el armario empotrado. Emplee para ello los tornillos corto

on ello finaliza el montaje. (25

(27)Cambiar la b isagra de la puerta Página 179 Cambiar la bisagra de la puerta En caso de necesidad, puede cambiar el lado de la bisagra de la puerta de su frigorífico. Este trabajo requiere un poco de habilidad manual. Lea por completos los siguientes pasos de trabajo antes de comenzar a trabajar. Precisará las siguientes herramientas: – Destornillador de estrella PH2 – Llave inglesa de 8 mm

1. Asegúrese de que el aparato no está

conectado a la red eléctrica.

2. Cierre ambas puertas.

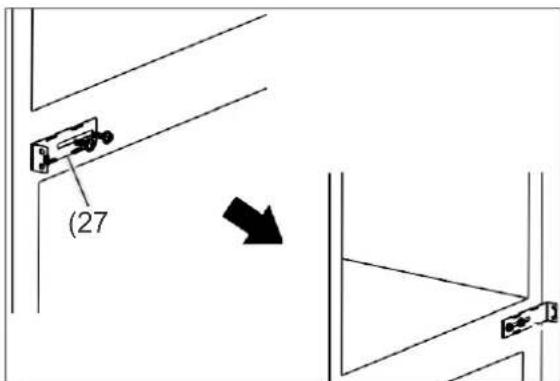

6. Desmonte el codo de fijación

(27) y vuelva a atornillarlo en el lado opuesto.

7. Saque la puerta del congelador.

Desmonte la placa superior de bisagra. Para desatornillar los tornillos, emplee una llave inglesa del 8 o un destornillador de estrella.

Saque la puerta del área de enfriamiento.

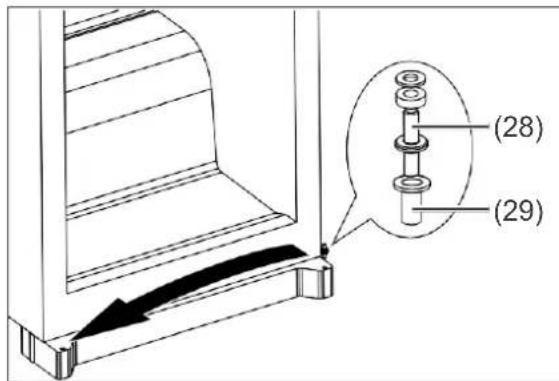

8. Cambie de lugar el perno inferior de la

(28) bisagra. Preste atención a cambiar de sitio también el

nguito de alojamiento (29) para el perno de bisagra.

9. Vuelva a colocar la puerta para el

congelador y ciérrela.

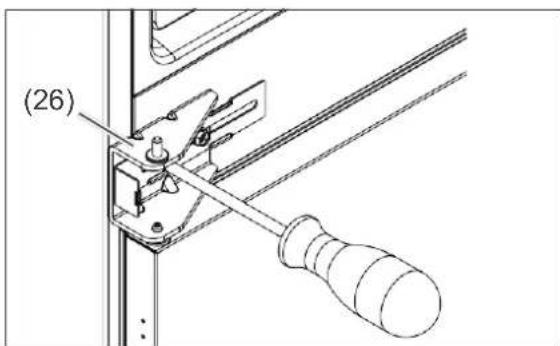

en el lado opuesto. (26) (27

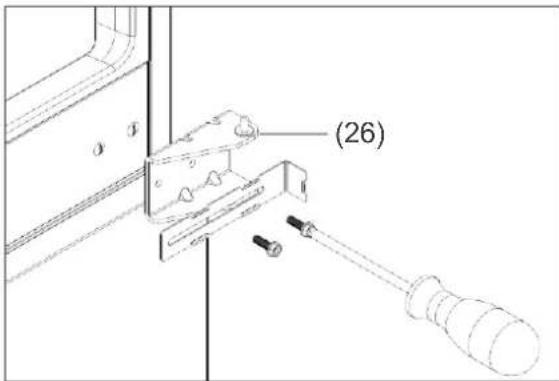

(26)Página 180 Cambiar la b isagra de la puerta

11. Vuelva a colocar la puerta para el

área de enfriamiento y ciérrela.

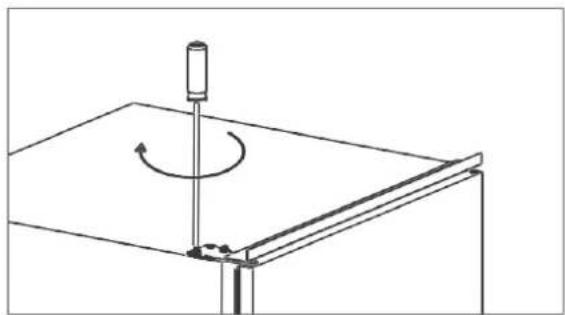

12. Vuelva a montar la placa superior de

bisagra. Con ello finaliza el cambio de lado de la bisagra de la puerta.Tabla de búsqueda de errores Página 181 Tabla de búsqueda de errores Todos los aparatos eléctricos pueden sufrir averías. No tiene por qué ser un defecto del aparato. Por ello, con ayuda de la tabla compruebe si usted puede subsanar la avería. ADVERTENCIA ¡Peligro de descarga eléctrica por reparación inadecuada! Nunca intente reparar usted mismo el aparato averiado o supuestamente averiado. Se puede poner en peligro o puede poner en peligro a otros usuarios. Solo los técnicos autorizados pueden llevar a cabo las reparaciones. Problema Causa posible Soluciones, consejos, explicaciones Compresor apagado, iluminación interior apagada. Toma de corriente sin electricidad. Comprobar la toma de corriente con otro aparato. El enchufe de red está suelto. Comprobar el asiento fijo del enchufe de red. Compresor apagado, iluminación interior encendida. Se ha alcanzado la temperatura deseada. No se requiere seguir enfriando. Si la temperatura interior aumenta, el compresor se enciende automáticamente. El aparato enfría demasiado. El termostato tiene un ajuste demasiado elevado. Seleccione un ajuste más bajo (véase «Ajustar temperatura» en la página 166) . El aparto no se enfría lo suficiente. El termostato tiene un ajuste demasiado bajo. Seleccione un ajuste más elevado (véase «Ajustar temperatura» en la página 166) . La puerta no se cierra bien o la junta de la puerta no se apoya totalmente. Véase «Comprobar y limpiar las juntas de la puerta» en la página 172. El aparato está cerca de una fuente de calor. Colocar una placa aislante entre los aparatos o cambie el lugar de uno de ellos. Se han almacenado alimentos calientes. Almacenar solamente alimentos enfriados. Demasiados productos congelados. Congelar como máximo 3 kg de productos de una vez. Temperatura ambiente demasiado baja o alta. Adaptar la temperatura ambiente a la categoría de clima (véase «Ficha técnica» en la página 183) . El compresor parece averiado. Ajustar el aparato al enfriamiento máximo (véase «Ajustar la temperatura» en la página 1676) . Si el compresor no se enciende en el plazo de una hora, avisar a nuestra asistencia técnica (véase página 236) . El aparato emite ruidos. Los ruidos de funcionamiento indican que el aparato funciona y no indican ninguna avería. Ruidos de fondo: el equipo de refrigeración está en funcionamiento. Ruidos de que algo fluye: el refrigerante fluye por los tubos. Ruido de clic: el compresor se enciende o apaga. Ruidos molestos. Comprobar el montaje y, dado el caso, reajustar. En la parte inferior de la zona de enfriamiento se ha reunido agua. El drenaje del agua descongelada de debajo del cajón para verdura está obturado. Eliminar la obturación del drenaje de agua con la ayuda del palillo de limpieza suministrado.Protección del medio ambiente Página 182 Protección del medio ambiente Eliminar el aparato ¡Los aparatos antiguos no deben eliminarse en la basura doméstica! Si el aparato ya no se pudiera utilizar más, cada consumidor está obligado por ley a eliminar los aparatos viejos separados de la basura doméstica y p. ej. llevarlos a un punto de recogida de su comunidad/barrio. Allí se recogen los electrodomésticos viejos. Así se garantiza que los aparatos viejos se aprovechen correctamente y se eviten efectos negativos en el medio ambiente. Por este motivo, los electrodomésticos están identificados con el símbolo que se ilustra. Encontrará más información sobre este tema también en las páginas de la asistencia técnica de nuestro catálogo actual y en nuestra página de Internet, en el apartado «Asistencia técnica». Nuestra contribución a la protección de la capa de ozono En este aparato se han utilizado refrigerantes y agentes espumantes con 0 % CFC y PFC. Así se protege la capa de ozono y se reduce el efecto invernadero. Nuestros embalajes han sido fabricados a partir de materiales reutilizables respetuosos con el medio ambiente. – Embalaje exterior de cartón – Piezas moldeadas de poliestireno (PS) expandido sin CFC – Films y bolsas de polietileno (PE) – Bandas de tensión de polipropileno (PP) – También el ahorro de energía protege de un calentamiento intenso de la tierra. Con su aislamiento respetuoso con el medio ambiente y su tecnología, su nuevo aparato consume poca energía. Adhesivo «OK» (no disponible en todos los modelos) Con el adhesivo «OK» puede comprobar si en el compartimento frigorífico se han alcanzado los rangos de temperatura seguros de +4 °C o menos recomendados para los alimentos. En caso de que el adhesivo no muestre «OK» habrá que ajustar de modo escalonado una temperatura más baja. Nota Tras poner el aparato en marcha, éste puede necesitar hasta 12 horas para alcanzar la temperatura ajustada. Ajuste correctoPágina 183 Ficha técnica Ficha técnica Ficha técnica para frigoríficos y congeladores eléctricos domésticos, así como aparatos combinados según el reglamento (UE) núm. 1060/2010, 643/2009 y DIN EN 62552 Fabricante Blaupunkt Denominación del aparato Combinación frigorífico-congelador empotrable Modelo/número de artículo 5CB28010 Categoría del frigorífico 7, frigorífico-congelador Clase de eficiencia energética 1)

Consumo anual de energía 2) kWh/año 263 Suma de los volúmenes útiles Congelador/clasificación por estrellas Área de enfriamiento (sin escarcha) 65 L / 185 L Tiempo de almacenamiento en caso de avería 17 horas Capacidad de congelación 3 kg/24 horas Categorías de clima 3)/Valores límites de las temperaturas ambientales para los cuales la ha sido concebida la combinación frigorífico-congelador N, ST De +16 °C a +38 °C Emisión de ruido aéreo 4) 42 dB(A) re 1pW Aparato empotrado

Potencia 115 W Tensión de suministro 220–240 V~/50 Hz Consumo de corriente 0,75 A Dimensiones del aparato (altura x anchura x profundidad) 176,5 cm x 54 cm x 54 cm Peso en vacío 54 kg Refrigerante R600a (metilpropano) Cantidad de llenado del refrigerante 62 g Agente espumante Ciclopentano Este aparato ha sido concebido para la conservación de alimentos y cumple con la normativa sobre alimentos, productos de consumo y de alimento para animales. Este aparado ha sido proyectado, fabricado y comercializado conforme a las siguientes directivas: Requisitos de seguridad de la directiva de baja tensión 2006/95/CE y la directiva sobre compatibilidad electromagnética 2004/108/CE. ¡Observe las normas y reglas específicas del país!

1) Valoración de A+++ (= consumo reducido) a D (=

2) En base a los resultados de la prueba de

normalización durante 24 horas. El consumo real depende del uso y del lugar de emplazamiento del aparato. Calculado según la norma EN 153

3) La categoría de clima significa que el aparato está

concebido para utilizarse a las temperaturas ambiente mencionadas. Si se da una combinación

n las especificaciones de la categoría de clima, esto significa que un aparato que p. ej. tiene la combinación SN-ST es adecuado para la

emperatura ambiente disminuye notablemente, el aparato no se enciende tan a menudo. Esto significa que se puede producir un aumento de l

temperatura no deseado. Si el aparato está en un

spacio caliente debe encenderse más a menudo para poder mantener las temperaturas bajas en su interior. Por este motivo, debe prestar atención a que se mantenga la temperatura ambiente. Temperatura ambiente en función de la categoría de clima: SN: De +10 °C a +32 °C N: De +16 °C a +32 °C ST: De +16 °C a +38 °C T: De +16 °C a +43 °C

4) Calculado según la directiva 86/594/CEE

• Los datos mencionados hacen referencia a las condiciones ambientales bien definidas en la norma de ensayo. Por este motivo, puede suceder que los valores domésticos difieran de los datos mencionados.Página 158 Índice Entrega…………………………………………159 Consejos para el envasado…………………………………….159 Volumen de suministro…………………….159 Comprobación de la entrega………………159 Piezas del aparato / elementos de mando…160 Para su seguridad p. 161
• Uso conforme………………………………161 Explicación de términos………………… p. 161
• Indicaciones de seguridad……………… p. 161
• Manejo……………………………………… p. 166
• Requisitos previos para el uso seguro… p. 166
• Encender y apagar el aparato……………166 Bandejas y estantes de puerta………… p. 166
• Ajustar la temperatura……………………166 Enfriar alimentos…………………………….168 Consejos para el enfriamiento………… p. 168
• Conservar la calidad…………………… p. 168
• Congelar alimentos / almacenar alimentos congelados………….168 Congelar……………………………………170 almacenar alimentos congelados……….171 Descongelar alimentos……………………171 Hacer cubitos de hielo…………………….171 Cuidado y mantenimiento………………… p. 172
• Comprobar y limpiar las juntas de la puerta ……………………………………………….172 Limpiar el área de enfriamiento………… p. 172
• Descongelar el área de enfriamiento…….173 Descongelar y limpiar el congelador…… p. 173
• Puesta en marcha……………………………174 Transportar y desempaquetar…………….174 Seleccionar el lugar de emplazamiento adecuado…………………………………….175 Instalación………………………………… p. 176
• Limpieza intensiva………………………….178 Poner el aparato en marcha………………178 Cambiar la bisagra de la puerta p. 179
• Tabla de búsqueda de errores p. 181
• Nuestra asistencia técnica p. 236
• Asesoramiento, pedidos y reclamaciones p. 236
• Reparaciones y piezas de recambio p. 236
• Protección del medio ambiente p. 182
• Eliminar el aparato p. 182
• Nuestra contribución a la protección de la capa de ozono…………………………… Ficha técnica……………………………… ….183 Encontrará información para el montaje y la puesta en marcha a partir de la página 174. Antes de utilizar el aparato, lea detenidamente primero las instrucciones de seguridad y el manual de instrucciones. Solo así podrá utilizar todas las funciones de forma segura y eficaz. Es indispensable que observe también las normas de su país, que también son válidas junto con las normas mencionadas en este manual. Conserve todas las indicaciones de seguridad e instrucciones para el futuro. Dé todas las indicaciones de seguridad e instrucciones al próximo usuario del producto.Entrega Página 159 Entrega Volumen de suministro 1 combinación frigorífico-congelador para empotrar, área de enfriamiento: 3 bandejas de cristal 2 bandejas de cristal para cubrir los cajones para frutas y verduras 2 cajones para frutas y verduras 3 bandejas de puerta Congelador: 2 cajones grandes 1 cajón pequeño 1 huevera 1 cubitera 1 palillo de limpieza 1 manual de instrucciones div. material de montaje (véase «Piezas para el montaje» en la página 166) Consejos para el envasado Si dispone de suficiente espacio, recomendamos conservar el embalaje como mínimo durante el periodo de garantía. Si se tiene que enviar el aparato a reparación, solo estará bien protegido en el embalaje original. Si quiere deshacerse del embalaje, elimínelo respetando el medio ambiente. Comprobar la entrega p. 182

1. Transporte el aparato a un lugar

adecuado y desembálelo (véase «Puesta en marcha» en la página 174) .

2. Compruebe que no falte nada en el

volumen de suministro.

3. Compruebe si el aparato presenta daños

4. Si la entrega no estuviera completa o el

aparato mostrase daños de transporte, póngase en contacto con la asistencia técnica (véase «Nuestra asistencia técnica» en la página 236) . ¡ADVERTENCIA! Nunca ponga en servicio un aparato dañado.Página 160 Piezas del aparato / elementos de mando Piezas del aparato / elementos de mando (6) (6) (6) (1) Adjust: pulsar brevemente: ajustar la temperatura en el área de enfriamiento. Mantener pulsado durante 5 seg.: Encender/apagar el aparato. (2) indicador de temperatura en el área de enfriamiento (3) Super: seguir bajando la temperatura del congelador (4) Smart: modo automático (5) Mode: ajustar «Super» o «Smart» (6) Bandejas de puerta (7) Elemento de mando e iluminación de la cámara frigorífica (8) Cajones de congelación (9) Cajones para verdura (10) Bandejas de cristal

)Para su seguridad Página 161 Para su seguridad Uso conforme El aparato es adecuado para enfriar alimentos frescos, almacenar alimentos congelados convencionales, ultracongelar alimentos frescos a temperatura ambiente y preparar hielo. Solo debe utilizarse si está montado correctamente en un mueble empotrado adecuado. El aparato ha sido concebido para ser utilizado solamente en el ámbito doméstico. Utilice el aparato únicamente como se describe en el manual de instrucciones. Se considera inadecuado cualquier otro uso. Además, puede provocar daños materiales o incluso lesiones a personas. El fabricante no se responsabiliza por los daños ocasionados por un uso no conforme. Explicación de términos En este manual de instrucciones encontrará términos señalizadores. Este término señalizador describe una amenaza con un nivel medio de riesgo que, si no se evita, puede provocar la muerte o lesiones graves. PRECAUCIÓN Este término señalizador describe una amenaza con un nivel bajo de riesgo que, si no se evita, puede provocar lesiones insignificantes o pequeñas. NOTA Este término señalizador advierte de posibles daños personales. Este símbolo remite a información adicional útil. Indicaciones de seguridad En este capítulo encontrará indicaciones de seguridad generales a las que usted debe prestar atención para su propia protección y para la de terceros. Observe también las advertencias de cada uno de los capítulos sobre el manejo, el montaje, etc. ADVERTENCIA Riesgos durante el manejo de electrodomésticos ¡Peligro de descarga eléctrica! Si se tocan piezas que llevan tensión, se pueden sufrir graves lesiones o la muerte.

Emplear el aparato solo en interiores. No utilizar en zonas húmedas o bajo la lluvia.

No poner el aparato en marcha ni seguir utilizándolo, si presenta

daños visibles, p. ej. si el cable de conexión es defectuoso,

emite ruidos extraños. En dicho caso, desenchufe el enchufe de red o desconectar el fusible y ponerse en contacto ADVERTENCIAPágina 162 Para su seguridad con nuestra asistencia técnica (véase «Asistencia técnica» en la página 236) .

Si el cable de red del aparato está dañado, el fabricante debe sustituirlo a través de su servicio al cliente o un técnico cualificad.

Solo los técnicos autorizados deben intervenir y reparar el aparato (véase «Nuestra asistencia técnica» en la página 236). Si se llevan a cabo reparaciones por cuenta propia en el aparato, pueden producirse daños personales y lesiones a personas y los derechos de responsabilidad y garantía caducan. Nunca intente reparar usted mismo el aparato averiado supuestamente averiado.

En las reparaciones, solo deben emplearse piezas que coinciden con los datos originales del aparato. En este aparato hay piezas eléctricas y mecánicas, que son indispensables para la protección contra las fuentes de peligro.

El aparato tiene la clase de protección 1 y debe enchufarse solamente a una toma de caja con un conductor de tierra correctamente instalado. No se permite la conexión a una regleta de enchufes, un enchufe múltiple, un temporizador o sistema de telecontrol para el control y manejo remotos.

Si después del montaje el enchufe de red ya no está accesible, debe haber preconectada un dispositivo de desconexión omnipolar conforme a la categoría de sobretensión III en la instalación doméstica de como mínimo 3 mm de distancia entre contactos; también se incluyen fusibles, interruptor LS y resguardos. No doblar ni apretar el cable de red ni poner sobre bordes afilados.

Mantener el aparato, el enchufe de red y el cable de red alejados del fuego abierto y de superficies calientes.

Agarrar siempre el enchufe de red en vez del cable de red.

Nunca agarrar el enchufe de red con las manos mojadas.

Nunca sumergir el cable o enchufe de red en agua ni en otros líquidos.

No insertar ningún objeto por las aberturas de la carcasa y asegurarse de que los niños tampoco puedan insertar ningún objeto.

En casos de avería y antes de trabajos de limpieza a fondo, primero desenchufar el enchufe de red y desconectar el fusible. Riesgos para niños ¡Peligro de asfixia!

No dejar que los niños jueguen con el material de embalaje. Estos pueden quedar atrapados dentro y asfixiarse.

Evitar que los niños retiren piezas pequeñas del aparato o las saque de la bolsa de accesorios y se las pongan en la boca. Riesgos durante el manejo de sustancias químicasPágina 163 Para su seguridad ¡Peligro de explosión! El manejo incorrecto de sustancias químicas puede provocar explosiones.

No almacene ninguna sustancia explosiva o aerosoles con agentes expansores combustibles dentro del aparato, pues las mezclas de gas-aire inflamables pueden provocar una explosión.

Para descongelar, en ningún caso utilizar aerosoles descongelantes. Pueden generar gases explosivos. PRECAUCIÓN Riesgos para determinados grupos de personas ¡Peligros para niños y personas con capacidades físicas, sensoriales o mentales limitadas!

Este aparato puede ser utilizado por niños a partir de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia o conocimiento si son supervisados o si se los ha instruido sobre el uso seguro y han comprendido los posibles peligros.

Los niños no deben llevar a cabo la limpieza y el mantenimiento a menos que estén bajo supervisión.

Los niños no deben jugar con el aparato. Riesgos al manejar frigoríficos y congeladores. ¡Peligro de incendio! El manejo inadecuado del adecuado puede provocar un incendio y daños materiales.

Para garantizar una circulación de aire suficiente, no taponar las aberturas de ventilación de la carcasa del aparato o en la carcasa empotrada.

El armario empotrado debe tener unas medidas mínimas (véase «Instalación» en la página 176) . ¡Peligros por refrigerante! En el circuito del refrigerante de su aparato se encuentra el refrigerante, ecológico, pero inflamable R600a (butano Iso)

Solamente los técnicos autorizados tienen permiso para realizar intervenciones mecánicas en el sistema de refrigerante.

No dañar el circuito de refrigerante, p. ej. pinchando los canales de refrigerante del evaporador con objetos punzantes, doblando las tuberías, etc.

El refrigerante que sale disparado es inflamable y puede provocar lesiones oculares. En dicho caso, enjuagar los ojos con agua corriente y llamar a un médico de inmediato.

En caso de que se produzca una fuga en el circuito del refrigerante debe evitarse que se genere una mezcla de gas-aire inflamable. Para ello, el espacio de emplazamiento debe tener un tamaño mínimo de 1 m3 por 8 g de refrigerante como estipula la norma EN 378. Encontrará la cantidad de refrigerante en la ficha técnica de su aparato (véase «Ficha técnica») en la página 183) .Página 164 Para su seguridad ¡Peligro de lesiones! El manejo incorrecto del aparato puede provocar lesiones.

El aparato es pesado y difícil de manejar. Para el transporte y montaje, pedir la ayuda de u

No utilizar los zócalos, cajones, puertas, etc. como tarima y para apoyarse. ¡Peligros para la salud! Debido a un mal manejo, el enfriamiento insuficiente o el almacenamiento excesivo pueden provocar que los alimentos almacenados se estropeen. ¡Si estos alimentos se ingieren, existe el peligro de una intoxicación alimentaria!

En particular, envolver bien la carne cruda y el pescado para evitar que los alimentos contiguos no se contaminen por salmonela u otros.

Cumplir con los periodos de almacenamiento recomendados por los fabricantes de los alimentos.

Tenga en cuenta que el periodo de almacenamiento de los productos congelados puede reducirse debido a una subida de la temperatura en el interior del aparato (descongelación, limpieza o corte de corriente).

Sacar los productos congelados almacenados del producto— también en el caso de una desconexión temporal— y almacenarlos en un espacio suficientemente frío o en otro frigorífico.

No volver a congelar los alimentos descongelados o semidescongelados; utilizarlos de inmediato.

Después de un corte de corriente, comprobar si los alimentos almacenados aún son comestibles. El aparato no funciona perfectamente si se lo somete durante un periodo prolongado a una baja temperatura ambiente. Esto puede provocar que la temperatura interior del aparato aumente.

Mantener la temperatura ambiente prevista (véase línea «Categoría de clima» en la página 183) . ¡Peligro de lesiones por comida congelada! El manejo incorrecto del aparato puede provocar lesiones. Existe peligro de quemaduras por temperaturas muy bajas.

Los alimentos y las paredes interiores del congelador tienen una temperatura muy baja. Nunca tocarlas con las manos mojadas. Esto puede provocar lesiones en la piel. Incluso pueden producirse lesiones con la piel seca.

No ponerse los cubitos de hielo o polos directamente a la boca cuando se saquen del congelador. NOTA ¡Peligro de daños materiales! Si el frigorífico se ha transportado en horizontal, puede que haya salido lubricante del compresor y haya acabado en el circuito de refrigeración.Para su seguridad Página 165

En lo posible, no volcar el frigorífico en posición horizontal.

Después del transporte, dejar reposar el frigorífico en su posición norma unas 2 horas antes de enchufarlo. Así el lubricante habrá tenido tiempo suficiente de regresar al compresor. El manejo incorrecto del aparato puede provocar daños materiales.

No depositar recipientes de vidrio o metal con líquido en el congelador. Los recipientes pueden reventar.

No elevar ni tirar del aparato por las puertas o asas de la puerta.

No hacer funcionar aparatos eléctricos dentro del aparato que no coincidan con el tipo constructivo recomendado por el fabricante.

No emplear otros dispositivos mecánicos ni demás medios diferentes a los recomendados por el fabricante.

Emplear solo piezas de accesorios originales.

Después de la desconexión, esperar 5 minutos antes de volver a encender el aparato.

Para eliminar el olor que se adhiere a todos los aparatos nuevos, lavar el interior con agua y vinagre tibios.

Emplear la iluminación del frigorífico solo para iluminar la cámara frigorífica. No es adecuada para iluminar una sala.

Para acelerar la descongelación, no emplear medios adicionales, como p. ej. estufas eléctricas, cuchillos o aparatos con llama desnuda (p. ej. velas, lámparas de soldar, etc.). El aislamiento térmico y el recipiente interno son sensibles a los arañazos y al calor y pueden resultar dañados.

Al limpiar, tener en cuenta:

No emplear en ningún caso detergentes agresivos, granulados, que contengan soda, ácido o disolvente o que sean abrasivos. Se recomiendan todos los detergentes multiusos con un nivel de pH neutro.

Las juntas de la puerta y las piezas del aparato de plástico son sensibles al aceite y la grasa. Eliminar la suciedad lo más rápido posible.

Emplear solo paños blandos.Página 166 Manejo Manejo Requisitos previos para el uso seguro – Ha leído el capítulo «Para su seguridad» de la página 5 y ha comprendido todas las indicaciones de seguridad. – El aparato está empotrado y conectado como se describe en el capítulo «Puesta en marca» de la página 174. Encender y apagar el aparato Cuando haya enchufa el enchufe de red en la toma de red, el aparato está encendido. Si después de encenderlo, el aparato emite ruidos molestos, compruebe su buen asiento y su montaje correcto. Para apagar y encender el aparato, mantenga pulsada la tecla Adjust (1) durante 5 segundos. Bandejas y estantes de puerta Las bandejas de cristal y las bandejas de la puerta se pueden extraer y disponerse de otro modo.

• Para extraer las bandejas de la puerta, levantarlas un poco.

• Sacar los estantes de puerta hacia arriba. Ajustar la temperatura PRECAUCIÓN ¡Peligro para la salud! El aparato no funciona perfectamente si se lo somete durante un periodo prolongado a una baja temperatura ambiente. Se puede producir un incremento de la temperatura en el área de enfriamiento y en el congelador.

Mantener siempre la temperatura ambiente prescrita (véase «Categoría de clima» en la página 183) .Manejo Página 167 Mode Adjust Super

Ajustar la temperatura en el área de enfriamiento Para poder controlar la potencia de enfriamiento, necesitará 2 termómetros de enfriamiento/congelación. Coloque uno – sobre el cajón superior para las verduras en el área de enfriamiento; la temperatura correcta aquí es de +6 °C. – en el congelador: la temperatura de almacenamiento ideal es mín. -18 °C. Ajuste manual de la temperatura Ajuste automático de la temperatura – Pulse la tecla Mode (5) hasta que el indicador Smart (4) se encienda. Ahora el ajuste de la temperatura se efectúa automáticamente. En el indicador

) puede leer la temperatura ajustada en

momento. Ajustar la temperatura en el congelador La temperatura en el congelador se mantiene automáticamente a -18 °C.

• Pulsando repetidas veces la tecla Adjust (1) puede ajustar la temperatura para el área de enfriamiento. El indicador de temperatura (2) muestra el ajuste seleccionado. – Solo el indicador 1 está encendido: el enfriamiento más débil – Los indicadores 1-5 están encendidos: el enfriamiento más potente.

• Adapte el ajustamiento de la temperatura ambiente. Seleccione primero un ajuste medio y luego ajuste según sea necesario.

• Para seguir disminuyendo la temperatura, pulse la tecla Mode (5) hasta que el indicador Super (3) se encienda. La temperatura en el congelador continúa disminuyendo y usted consigue una reserva de frío si desea congelar una gran cantidad de alimentos frescos.

• Para volver a desconectar el ajuste Super, pulse la tecla Mode. (5) hasta que el indicador Super (3) se apague. El ajuste Super permanece como máximo 54 horas activado. Luego se apaga automáticamente. Adjust

1 2 3 4 5Página 168 Enfriar alimentos Enfriar alimentos ADVERTENCIA ¡Peligro de explosión! El manejo incorrecto del aparato puede provocar explosiones.

No almacene ninguna sustancia explosiva o aerosoles con agentes expansores combustibles dentro del aparato, pues las mezclas de gas-aire inflamables pueden provocar una explosión. Consejos para el enfriamiento (6) (6) 10) 10) 10) (6) (9)

• Equipe el área de enfriamiento de modo que la temperatura en el interior se pueda aprovechar al máximo. – C oloque la mantequilla y el queso para untar en la bandeja superior de la puerta (6). Allí hay la temperatura más elevada. – Almacene conservas, botellas y huevos en las bandejas restantes de la puerta. Es mejor que deposite los huevos en la huevera suministrada. – Las botellas pequeñas y los tubos también deben ponerse en las bandejas de la puerta. – Ponga los envases y botellas de bebidas en el depósito inferior de la puerta. Coloque los recipientes llenos al lado de la bisagra para evitar sobrecargar la puerta. – Coloque la comida cocida o hecha al horno en las bandejas de cristal (10). – Coloque la carne fresca, la carne de venado, la carne de ave, el tocino, el embutido y el pescado fresco en la bandeja de cristal que está sobre el cajón para la verdura. Allí la temperatura es más baja. – Coloque la fruta y verdura frescas en el cajón para la verdura.

• Almacene el alcohol 100 % solo en posición vertical y bien cerrado.

• Deje que los alimentos calientes se enfríen antes de depositarlos en el área de enfriamiento.

• Las temperaturas del interior del aparato y, con ello el consumo de energía, pueden aumentar. – si las puertas se abren a menudo o se mantienen abiertas durante tiempo. – si se supera o no se alcanza la temperatura ambiente prescrita.

• El consumo de energía también depende del lugar de emplazamiento seleccionado (más información, véase página 175) . Conservar la calidad

• Para que se conserven el aroma y el fresco de los alimentos en el área de enfriamiento, deposite o coloque en dicha área todos los alimentos que deben enfriarse solo envueltos. Emplee los recipientes de plástico especiale

• Deposite los alimentos – en el área de enfriamiento de modo que el aire pueda circular libremente. No cubra las bandejas con papel o similares. – de modo que no toquen la pared posterior. De lo contrario, los alimentos pueden congelarse al estar en contacto con la pared posterior.Congelar alimentos / almacenar alimentos congelados Página 169 Congelar alimentos / almacenar alimentos congelados ADVERTENCIA ¡Peligro de explosión! El manejo incorrecto del aparato puede provocar explosiones.

No almacene ninguna sustancia explosiva o aerosoles con agentes expansores combustibles dentro del aparato, pues las mezclas de gas-aire inflamables pueden provocar una explosión. PRECAUCIÓN ¡Peligro para la salud! Debido a un mal manejo, el enfriamiento insuficiente o el almacenamiento excesivo pueden provocar que los alimentos almacenados se estropeen. ¡Si estos alimentos se ingieren, existe el peligro de una intoxicación alimentaria!

En particular, envolver bien la carne cruda y el pescado para evitar que los alimentos contiguos no se contaminen por salmonela u otros.

Cumplir con los periodos de almacenamiento recomendados por los fabricantes de los alimentos. Tenga en cuenta que el periodo de almacenamiento de los productos congelados puede reducirse debido a una subida de la temperatura en el interior del aparat

(descongelación, limpieza o

En caso de un corte de corriente prolongado o de una avería en el aparato, saque los alimentos congelados almacenados del aparato y almacénelos en un espacio suficientemente frío o en otro frigorífico (tiempo de almacenamiento máximo en caso de avería: 16 horas).

Después de una avería, compruebe si los alimentos almacenados aún son comestibles. No volver a congelar los alimentos descongelados o semidescongelados; utilizarlos de inmediato. PRECAUCIÓN ¡Peligro de lesiones! El manejo incorrecto del aparato puede provocar lesiones. Peligro de quemadura por temperaturas muy bajas.

Los alimentos y las paredes interiores del congelador tienen una temperatura muy baja. Nunca tocarlas con las manos mojadas. Esto puede provocar lesiones en la piel. Incluso pueden producirse lesiones con la piel seca.

No ponerse los cubitos de hielo o polos directamente a la boca cuando se saquen del congelador. Dejar que se descongelen un poco.Página 170 Congelar alimentos / almacenar alimentos congelados Congelar Congelar significar congelar hasta su núcleo los alimentos calientes, frescos, a temperatura ambiente los más rápido posible — y la mejora manera es congelarlos «de golpe». Si los alimentos se «congelan» demasiado lentamente, los alimentos, es decir, se estropea su estructura. La conservación de la consistencia, el sabor y el valor nutritivo requiere una temperatura de almacenamiento homogénea de –18 °C. Preparar alimentos

• Congele solamente alimentos en perfecto estado.

• Congele los alimentos frescos y preparados sin sal y sin condimentos. Los alimentos congelados sin salar tienen un mayor tiempo de conservación.

• Deje enfriar los alimentos cocinados antes de congelarlos. Esto no solo ayuda

ahorrar energía, sino que también evita la formación excesiva de escarcha en el congelador.

• No es adecuado congelar las bebida

carbonatadas porque el ácido carbónico

escapa al congelarse. El envase adecuado Lo importante al congelar los alimentos es el envaso. Este debe proteger de la oxidación, de la penetración de microbios, de la transferencia de sustancias aromáticas y aromatizantes y evitar que los alimentos se sequen (quemadura por congelación).

• Emplee solamente material de envasado que sea resistente, estanco al aire y al líquido, no demasiado rígido y debe rotularse. Debe indicarse que se trata de un envase congelado. El corte en porciones

• En lo posible, formar porciones planas. Estas se congelan más rápidamente hasta el núcleo.

• Sacar el aire de la bolsa de congelación, pues el aire favorece que el alimento se seque y coge mucho sitio.

• Para cerrar el envase, emplear pinza

de plástico, gomas o cintas adhesivas.

• L os recipientes con líquidos deben estar llenos como máximo ¾ partes, pues el líquido se expande al congelarse.

• No almacenar recipientes de vidrio o metal con líquido. El recipiente puede reventar.

• Congelar el alcohol 100 % solo bien cerrado.

• Identificar el producto congelado por tipo, cantidad, fechas de congelación y caducidad. En lo posible, utilice rotuladores o etiquetas adhesivas. Así se equipa el frigorífico adecuadamente Capacidad de congelación máxima Mantenga la capacidad de conservación máxima. Encontrará la especificación «Capacidad de congelación en kg/24h» en la ficha técnica de la página 183. Congelar cantidades más pequeñas

• hasta 2 kg: Cuando la temperatura del congelador esté a -18 °C, usted podrá congelar alimentos frescos que están a temperatura ambiente.

• de más de 2 kg: La mercancía fresca no debe entrar en contacto con lo

que de lo contrario estos últimos podrían e mpezar a descongelarse. Si no se puede evitar el contacto con los alimentos congelados almacenados, recomendados que cree una reserva de frío antes de congelar los alimento

espués de almacenar los alimentos frescos, la temperatura del congelador aumente brevemente. Pasadas 24 horas, los alimentos están completamente congelados.Congelar alimentos / almacenar alimentos congelados Página 171 Almacenar alimentos congelados Durante el recorrido de los alimentos congelados desde el fabricante hasta su congelador no debe romperse la cadena de frío. La temperatura de los alimentos congelados debe ser siempre como mínimo de -18°C. Por este motivo, no compre ningún producto – almacenado en arcones escarchados muy helado

– a pilado y sobre la marcación prescrita – esté parcialmente grumoso (esto se puede detectar fácilmente sobre todo en las bayas y la verdura) – tenga nieve y restos de jugo. Transporte los alimentos congelados en cajas especiales de poliestireno o en bolsas aislantes. Tenga en cuenta las condiciones y plazos de almacenamiento en el envase Descongelar alimentos Tenga en cuenta las normas básicas siguientes cuando descongele alimentos:

• Para descongelar alimentos, sáquelos del congelador y deje que se

escongelen a temperatura ambiente o en el frigorífico.

• Para descongelar alimentos rápidamente, utilice p . ej. la función de descongelación de su microondas. Para ello, tenga en cuenta la

especificaciones del cliente y preste

tención a que así pueden multiplicarse las bacterias y gérmenes.

• Cocine los alimentos descongelado

los más rápidamente posible.

• El imine el líquido descongelado.

• Si solo desea descongelar una parte del contenido del envase, saque dicho contenido y vuelva a cerrar el envase de inmediato. Así evitará la «quemadura por congelación» y evitará la formación de hielo en los alimentos que continúan en el congelador.

• Descongele la carne, la carne de ave y el pescado siempre en el frigorífico. Preste atención a que los alimentos congelados no estén en su propio líquido descongelado. Hacer cubitos de hielo

• Llene ¾ partes de la cubitera suministrada con agua potable fresca y deposítela en horizontal en el

ngelador. Los cubitos se sueltan más fácilmente si sobresalen de la cubitera o se los pone brevemente debajo de agua corriente.Página 172 Cuidado y mantenimiento Cuidado y mantenimiento ADVERTENCIA ¡Peligro de descarga eléctrica! El contacto con piezas que llevan tensión puede provocar lesiones graves o la muerte.

Antes de la limpieza, desenchufar el enchufe de red y desconectar el fusible.

Al desenchufar el enchufe de red, agárrelo siempre por el enchufe, no por el cable. PRECAUCIÓN ¡Peligros para niños y personas con capacidades físicas, sensoriales o mentales limitadas!

Los niños no deben llevar a cabo la limpieza y el mantenimiento que corresponde al usuario a menos que estén bajo supervisión. NOTA Las superficies y piezas del aparato sufrirán desperfectos si no se las maneja adecuadamente.

Nunca emplear detergentes agresivos, que contengan soda, ácidos, disolventes o que sean abrasivos. Estos atacan las superficies de plástico. Se recomiendan todos los detergentes multiusos con un nivel de pH neutro.

Emplear productos de cuidado solo para las superficies externas.

Las juntas de la puerta y las piezas del aparato de plástico son sensibles al aceite y la grasa. Eliminar la suciedad lo más rápido posible.

Emplear solo paños blandos. Comprobar las juntas de la puerta Las juntas de la puerta deben comprobarse periódicamente para que no penetre aire caliente en el aparato. 1. Para realizar la comprobación, meta untrozo de papel fino por diferentespuntos. El papel debe ser igual de difícilde retirar de todos los puntos.2. Si la junta no sujeta de formahomogénea en todos los puntos:Caliente con cuidado la junta en lospuntos correspondientes con un secadorde pelo y extráigala un poco con lo dedos. Limpiar el área de enfriamiento 1. Desenchufe el enchufe de red odesconecte el fusible.2. Saque los alimentos refrigerados ypóngales en un espacio fresco.3. Saque los cajones para verdura, la bandejas de la puerta y las bandejas de istal y limpie todas las piezas conagua de lavado tibia. Luego seque bientodas las piezas.4. Frote el interior con un pañohumedecido ligeramente con agua delavado. Preste atención a que nopenetre ningún líquido en el elementode mando ni en la iluminación del igorífico.5. Al volver a pasar el paño, vierta unasgotas de vinagre en el agua para evitar a formación de escarcha.Seque el interior y deje la puerta abiertaun tiempo para que el interior se ventile.6. Limpie la abertura del drenaje d condensación con la ayuda del palillo de lim pieza suministrado. El drenaje decondensación se encuentra debajo delcajón para verdura.7. Limpie las juntas de la puertasolamente con agua limpia, ya queestas son sensibles al aceite y a lagrasa.Cuidado y mantenimiento Página 173

8. Vuelva montar las bandejas y los

elva a depositar los alimentos en el área de enfriamiento.

10. Vuelva a enchufar el enchufe de red

en la toma o vuelva a encender el fusible.

11. Ajuste la temperatura automática o el

modo automático (Smart). No es necesario descongelar el área de enfriamiento porque su aparato ya descongela la escarcha y el hielo de forma automática. El agua descongelada se desvía hacia el exterior, se recoge en una bandeja para agua descongelada ubicada sobre el compresor y se evapora con el calor residual. Descongelar y limpiar el congelador ADVERTENCIA ¡Peligro de explosión! El manejo incorrecto del aparato puede provocar una deflagración/explosión.

En ningún caso debe utilizarse un aerosol de descongelación. Se podrían formar gases explosivos. NOTA

Descongelar el aparato a tiempo antes de que se forma una capa de hielo o escarcha de más de 5 mm de grosor. Si se forma demasiado hielo, aumenta el consumo de energía, se hace difícil mover los cajones y la puerta ya no se cierra de forma estanca.

Para acelerar la descongelación, no emplear otros medios diferentes a los recomendados por el fabricante.

. ej. no emplear estufas eléctricas, cuchillos u aparatos con llama desnuda como p. ej. velas. El aislamiento térmico y el recipiente interno son sensibles a los arañazos y al calor y pueden derretirse. Al limpiar, tener en cuenta:

No emplear en ningún caso detergentes agresivos, granulados, que contengan soda o disolvente o que sean abrasivos. Recomendamos todos los detergentes multiusos con un nivel de pH neutro.

La junta de la puerta es sensible al aceite y la grasa: la goma se vuelve porosa y quebradiza.

Las superficies resultan dañadas por detergentes inadecuados. Emplear productos de cuidado solo para las superficies externas.

Emplear solo paños blandos. Si es posible, descongele el aparato en invierno, cuando la temperatura exterior es baja. Entonces podrá guardar los alimentos en el balcón o similar mientras al aparato se descongela. Alternativamente puede envolver los alimentos congelados con papel de periódico y almacenarlos en un espacio fresco o en una bolsa aislante.

1. Antes de la descongelación puede

crear una reserva de frío ajustando el área de enfriamiento durante 3 horas a Super (3) con la ayuda de la tecla Mode (5).

2. Transcurrido este tiempo, desenchufe

el enchufe de red de la toma o apague el fusible.

Smart SuperPágina 174 Puesta en marcha

3. Saque los alimentos del frigorífico y los

alimentos congelados del congelador.

4. Procure que los alimento

permanezcan suficientemente

5. Saque los cajones del área de

enfriamiento. Lávelos con agua de lavado caliente y seguidamente séquelos bien.

6. Ponga un bol con agua caliente, no

hirviendo, en el congelador. Así se acelera la descongelación.

7. Deje la puerta abierta durante la

descongelación y ponga un estropajo de soga delante del aparato para que recoj

el agua descongelada que salga.

l tiempo de descongelación depende del grosor de la capa de hielo. Por experiencia, transcurrida 1 hora se puede empezar con la limpieza del aparato.

8. Lave el interior con agua de lavado

tibia. Al volver a pasar el paño, vierta una

gotas de vinagre en el agua para evitar

a formación de escarcha.

9. Limpie la junta de la puerta solamente

con agua limpia, ya que es sensible al

10. Seque todo a fondo, incluso la junta de

la puerta, y deje ventilar brevemente.

11. Vuelva a colocar los cajones y poner

los alimentos en el área de enfriamiento o congelador.

12. Vuelva a enchufar el enchufe de red en

la toma o vuelva a encender el fusible.

13. Ajuste la temperatura automática o

el modo automático (Smart). Puesta en marcha Transportar y desempaquetar ADVERTENCIA ¡Peligro de asfixia!

No dejar que los niños jueguen con el material de embalaje. Estos pueden quedar atrapados dentro y asfixiarse.

Evitar que los niños retiren piezas pequeñas del aparato o las saque de la bolsa de

ccesorios y se las pongan en la boca. PRECAUCIÓN ¡Peligro de lesiones! El manejo incorrecto del aparato puede provocar lesiones.

El aparato es pesado y difícil de manejar. Para el transporte y montaje, pedir la ayuda de una segunda persona.

No utilizar los zócalos, cajones, puertas, etc. como tarima y para apoyarse.Puesta en marcha Página 175 PRECAUCIÓN ¡Peligros por refrigerante!

No dañar el circuito de refrigerante, p. ej. pinchando los canales de refrigerante del evaporador con objetos punzantes, doblando las tuberías, etc.

El refrigerante que sale disparado es inflamable y puede provocar lesiones oculares. En dicho caso, enjuáguese los ojos bajo agua limpia y llame de inmediato a un médico. NOTA ¡Peligro de desperfectos! El manejo incorrecto del aparato puede provocar desperfectos.

En lo posible, no volcar el frigorífico en posición horizontal.

Después del transporte, dejar reposar el frigorífico en su posición norma unas 2 horas antes de enchufarlo.

• Transporte el aparato con ayuda de una carreta de transporte o con la ayuda de una segunda persona.

• Desempaquete el aparato y retire con cuidado todas las piezas del embalaje, perfiles de plástico, tiras adhesivas, films protectores y espuma de dentro, fuera y de los laterales del aparato. Seleccionar el lugar de emplazamiento adecuado NOTA ¡Peligro de desperfectos! El aparato no funciona perfectamente si se lo somete durante un periodo prolongado a una baja temperatura ambiente. Se puede producir un incremento de temperatura en el interior.

Procure que se mantenga la temperatura ambiente prevista (véase «Categoría de clima» en la página 183) . En caso de que se produzca una fuga en el circuito del refrigerante debe evitarse que se genere una mezcla de gas-aire inflamable. Para ello, el espacio de emplazamiento debe tener un tamaño mínimo de 1 m³ por 8 g de refrigerante como estipula la norma EN

378. Para este aparato se precisa un

espacio de mínimo 8 m³. Los lugares de emplazamiento adecuados son secos, están bien ventilados y, en lo posible, frescos. Los lugares de emplazamiento adecuados son aquellos que reciben la radiación directa del sol o se encuentran cerca del horno, la cocina o el radiador.Página 176 Puesta en marcha Instalación Piezas para el montaje (18) 4 patines para su fijación en la puerta del aparato (19 ) 4 cubiertas para los patines (18) (20) 4 r ieles remolcadores para fijar en la

erta del mueble (21) 4 cubiertas para los rieles remolcadores

(22) 2 cubiertas para la bisagra central (23 ) 2 tornillos largos

4) 27 tornillos cortos

5) 1 perfil de junta

Armario empotrado y ventilación El armario empotrado debe satisfacer los siguientes requisitos previos: Dimensiones de montaje: Sección transversal para la ventilación: mín. 200 cm

1.785 mmPuesta en marcha

Página 177 Montar el aparato Comprobar antes del montaje si la bisagra de la puerta se encuentra en

lado correcto. Dado el caso, cambie de lado la bisagra de la puerta (véase «Cambiar de lado la bisagra de la puerta» en la página 23). Para el montaje precisa el montaje de un destornillador de estrella. Dado el caso, corrija la posición del frigorífico.

5. Abra las puertas del aparato y del

mueble a la vez. Marque las posiciones óptimas para los rieles remolcadores en los laterales interiores de las puertas del mueble.

1. Apague el fusible para la toma de

corriente prevista. Luego enchufe el enchufe de red en dicha toma.

2. Empuje lenta y cuidadosamente el

frigorífico en el armario empotrado

Preste atención a que el lado que se

bre se encuentre lo más cerca posible de la pared del armario.

3. En los bordes externos de las puertas

del aparato hay perforados agujeros para fijar los patines (18). Atornille 2

atines por puerta con la ayuda de los tornillos cortos (24) a los lados que se abr en.

4. Empuje los rieles remolcadores (20) en

los patines (18). Cierre y abra las puertas del mueble para comprobar que estas se pueden cerrar completa y fácilmente.

6. Vuelva a sacar los rieles remolcadores

tornille los rieles remolcadores con la ayuda de 2 tornillos cortos (24) a las posiciones marcadas en los lado

internos de las puertas de lo s muebles.

8. Presione las cubiertas (21) sobre los

rieles remolcadores.

9. Vuelva a desatornillar los patines

empuje también los rieles

emolcadores montados.

10. Vuelva a atornillar los patines a la

puerta del frigorífico.

11. Presione las cubiertas (19) sobre los

12. Compruebe si las puertas se pueden

abrir y cerrar fácilmente y si las puertas del frigorífico quedan cerradas estancamente. Si es necesario, ajuste

a posición vertical del frigorífico y la posición de los patines y rieles remolcadores. (24

13. Si las puertas se abren y cierran bien,

atornille el frigorífico con el armario empotrado. Para ello, emplee en l

parte superior 3 tornillos cortos (24) y en la parte inferior los dos tornillos largos (23).

. Con las puertas abiertas del frigorífico, presione el perfil de junta en la ranura entre el frigorífico y el armario empotrado. Limpieza intensiva Para eliminar el olor adherido a todos los aparatos nuevos, limpie el aparato antes de utilizarlo (véase «Limpiar el área de enfriamiento» en la página 172) y (véase «Descongelar y limpiar el congelador» en la página 173) . Poner el aparato en marcha NOTA ¡Peligro de daños materiales! Si el frigorífico se ha transportado en horizontal, puede que haya salido lubricante del compresor y haya acabado en el circuito de refrigeración.

En lo posible, no volcar el frigorífico en posición horizontal.

Después del transporte, dejar reposar el frigorífico en su posición norma unas 2 horas antes de encenderlo. Así el lubricante habrá tenido tiempo suficiente de regresar al compresor.

• Encienda el fusible para la toma de corriente a la que esté enchufado el aparato. Con la puerta abierto, ahora solo está encendida la iluminación interior.

• Encontrará toda la información importante sobre su manejo a partir de la página 166.

15. Por último, atornille ambos codos de

fijación (27) entre la puerta superior e inferior con el armario empotrado. Emplee para ello los tornillos corto

on ello finaliza el montaje. (25

(27)Cambiar la b isagra de la puerta Página 179 Cambiar la bisagra de la puerta En caso de necesidad, puede cambiar el lado de la bisagra de la puerta de su frigorífico. Este trabajo requiere un poco de habilidad manual. Lea por completos los siguientes pasos de trabajo antes de comenzar a trabajar. Precisará las siguientes herramientas: – Destornillador de estrella PH2 – Llave inglesa de 8 mm

1. Asegúrese de que el aparato no está

conectado a la red eléctrica.

2. Cierre ambas puertas.

6. Desmonte el codo de fijación

(27) y vuelva a atornillarlo en el lado opuesto.

7. Saque la puerta del congelador.

Desmonte la placa superior de bisagra. Para desatornillar los tornillos, emplee una llave inglesa del 8 o un destornillador de estrella.

Saque la puerta del área de enfriamiento.

8. Cambie de lugar el perno inferior de la

(28) bisagra. Preste atención a cambiar de sitio también el

nguito de alojamiento (29) para el perno de bisagra.

9. Vuelva a colocar la puerta para el

congelador y ciérrela.

en el lado opuesto. (26) (27

(26)Página 180 Cambiar la b isagra de la puerta

11. Vuelva a colocar la puerta para el

área de enfriamiento y ciérrela.

12. Vuelva a montar la placa superior de

bisagra. Con ello finaliza el cambio de lado de la bisagra de la puerta.Tabla de búsqueda de errores Página 181 Tabla de búsqueda de errores Todos los aparatos eléctricos pueden sufrir averías. No tiene por qué ser un defecto del aparato. Por ello, con ayuda de la tabla compruebe si usted puede subsanar la avería. ADVERTENCIA ¡Peligro de descarga eléctrica por reparación inadecuada! Nunca intente reparar usted mismo el aparato averiado o supuestamente averiado. Se puede poner en peligro o puede poner en peligro a otros usuarios. Solo los técnicos autorizados pueden llevar a cabo las reparaciones. Problema Causa posible Soluciones, consejos, explicaciones Compresor apagado, iluminación interior apagada. Toma de corriente sin electricidad. Comprobar la toma de corriente con otro aparato. El enchufe de red está suelto. Comprobar el asiento fijo del enchufe de red. Compresor apagado, iluminación interior encendida. Se ha alcanzado la temperatura deseada. No se requiere seguir enfriando. Si la temperatura interior aumenta, el compresor se enciende automáticamente. El aparato enfría demasiado. El termostato tiene un ajuste demasiado elevado. Seleccione un ajuste más bajo (véase «Ajustar temperatura» en la página 166) . El aparto no se enfría lo suficiente. El termostato tiene un ajuste demasiado bajo. Seleccione un ajuste más elevado (véase «Ajustar temperatura» en la página 166) . La puerta no se cierra bien o la junta de la puerta no se apoya totalmente. Véase «Comprobar y limpiar las juntas de la puerta» en la página 172. El aparato está cerca de una fuente de calor. Colocar una placa aislante entre los aparatos o cambie el lugar de uno de ellos. Se han almacenado alimentos calientes. Almacenar solamente alimentos enfriados. Demasiados productos congelados. Congelar como máximo 3 kg de productos de una vez. Temperatura ambiente demasiado baja o alta. Adaptar la temperatura ambiente a la categoría de clima (véase «Ficha técnica» en la página 183) . El compresor parece averiado. Ajustar el aparato al enfriamiento máximo (véase «Ajustar la temperatura» en la página 1676) . Si el compresor no se enciende en el plazo de una hora, avisar a nuestra asistencia técnica (véase página 236) . El aparato emite ruidos. Los ruidos de funcionamiento indican que el aparato funciona y no indican ninguna avería. Ruidos de fondo: el equipo de refrigeración está en funcionamiento. Ruidos de que algo fluye: el refrigerante fluye por los tubos. Ruido de clic: el compresor se enciende o apaga. Ruidos molestos. Comprobar el montaje y, dado el caso, reajustar. En la parte inferior de la zona de enfriamiento se ha reunido agua. El drenaje del agua descongelada de debajo del cajón para verdura está obturado. Eliminar la obturación del drenaje de agua con la ayuda del palillo de limpieza suministrado.Protección del medio ambiente Página 182 Protección del medio ambiente Eliminar el aparato ¡Los aparatos antiguos no deben eliminarse en la basura doméstica! Si el aparato ya no se pudiera utilizar más, cada consumidor está obligado por ley a eliminar los aparatos viejos separados de la basura doméstica y p. ej. llevarlos a un punto de recogida de su comunidad/barrio. Allí se recogen los electrodomésticos viejos. Así se garantiza que los aparatos viejos se aprovechen correctamente y se eviten efectos negativos en el medio ambiente. Por este motivo, los electrodomésticos están identificados con el símbolo que se ilustra. Encontrará más información sobre este tema también en las páginas de la asistencia técnica de nuestro catálogo actual y en nuestra página de Internet, en el apartado «Asistencia técnica». Nuestra contribución a la protección de la capa de ozono En este aparato se han utilizado refrigerantes y agentes espumantes con 0 % CFC y PFC. Así se protege la capa de ozono y se reduce el efecto invernadero. Nuestros embalajes han sido fabricados a partir de materiales reutilizables respetuosos con el medio ambiente. – Embalaje exterior de cartón – Piezas moldeadas de poliestireno (PS) expandido sin CFC – Films y bolsas de polietileno (PE) – Bandas de tensión de polipropileno (PP) – También el ahorro de energía protege de un calentamiento intenso de la tierra. Con su aislamiento respetuoso con el medio ambiente y su tecnología, su nuevo aparato consume poca energía. Adhesivo «OK» (no disponible en todos los modelos) Con el adhesivo «OK» puede comprobar si en el compartimento frigorífico se han alcanzado los rangos de temperatura seguros de +4 °C o menos recomendados para los alimentos. En caso de que el adhesivo no muestre «OK» habrá que ajustar de modo escalonado una temperatura más baja. Nota Tras poner el aparato en marcha, éste puede necesitar hasta 12 horas para alcanzar la temperatura ajustada. Ajuste correctoPágina 183 Ficha técnica Ficha técnica Ficha técnica para frigoríficos y congeladores eléctricos domésticos, así como aparatos combinados según el reglamento (UE) núm. 1060/2010, 643/2009 y DIN EN 62552 Fabricante Blaupunkt Denominación del aparato Combinación frigorífico-congelador empotrable Modelo/número de artículo 5CB28010 Categoría del frigorífico 7, frigorífico-congelador Clase de eficiencia energética 1)

Consumo anual de energía 2) kWh/año 263 Suma de los volúmenes útiles Congelador/clasificación por estrellas Área de enfriamiento (sin escarcha) 65 L / 185 L Tiempo de almacenamiento en caso de avería 17 horas Capacidad de congelación 3 kg/24 horas Categorías de clima 3)/Valores límites de las temperaturas ambientales para los cuales la ha sido concebida la combinación frigorífico-congelador N, ST De +16 °C a +38 °C Emisión de ruido aéreo 4) 42 dB(A) re 1pW Aparato empotrado

Potencia 115 W Tensión de suministro 220–240 V~/50 Hz Consumo de corriente 0,75 A Dimensiones del aparato (altura x anchura x profundidad) 176,5 cm x 54 cm x 54 cm Peso en vacío 54 kg Refrigerante R600a (metilpropano) Cantidad de llenado del refrigerante 62 g Agente espumante Ciclopentano Este aparato ha sido concebido para la conservación de alimentos y cumple con la normativa sobre alimentos, productos de consumo y de alimento para animales. Este aparado ha sido proyectado, fabricado y comercializado conforme a las siguientes directivas: Requisitos de seguridad de la directiva de baja tensión 2006/95/CE y la directiva sobre compatibilidad electromagnética 2004/108/CE. ¡Observe las normas y reglas específicas del país!

1) Valoración de A+++ (= consumo reducido) a D (=

2) En base a los resultados de la prueba de

normalización durante 24 horas. El consumo real depende del uso y del lugar de emplazamiento del aparato. Calculado según la norma EN 153

3) La categoría de clima significa que el aparato está

concebido para utilizarse a las temperaturas ambiente mencionadas. Si se da una combinación

n las especificaciones de la categoría de clima, esto significa que un aparato que p. ej. tiene la combinación SN-ST es adecuado para la

emperatura ambiente disminuye notablemente, el aparato no se enciende tan a menudo. Esto significa que se puede producir un aumento de l

temperatura no deseado. Si el aparato está en un

spacio caliente debe encenderse más a menudo para poder mantener las temperaturas bajas en su interior. Por este motivo, debe prestar atención a que se mantenga la temperatura ambiente. Temperatura ambiente en función de la categoría de clima: SN: De +10 °C a +32 °C N: De +16 °C a +32 °C ST: De +16 °C a +38 °C T: De +16 °C a +43 °C

4) Calculado según la directiva 86/594/CEE
