BRUKSANVISNING DCD980 DEWALT

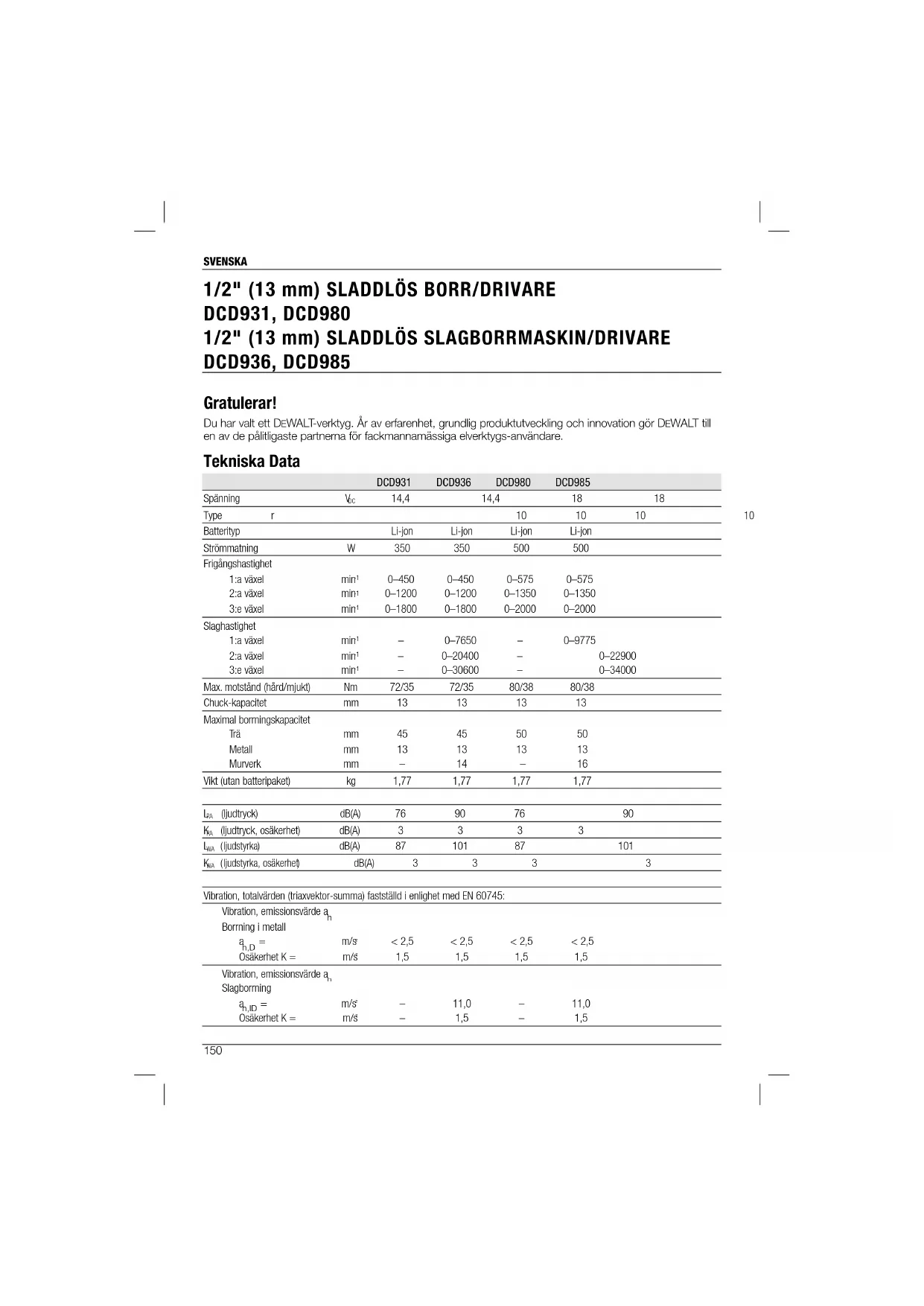

1/2" (13 mm) SLADDLÖS BORR/DRIVARE DCD931, DCD980 1/2" (13 mm) SLADDLÖS SLAGBORRMASKIN/DRIVARE DCD936, DCD985 Gratulerar! Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare. Tekniska Data

14,4 14,4 18 18 Type r 10 10 10 10 Batterityp Li-jon Li-jon Li-jon Li-jon Strömmatning W 350 350 500 500 Frigångshastighet 1:a växel min

0–450 0–450 0–575 0–575 2:a växel min

0–1200 0–1200 0–1350 0–1350 3:e växel min

0–1800 0–1800 0–2000 0–2000 Slaghastighet 1:a växel min

– 0–7650 – 0–9775 2:a växel min

– 0–20400 – 0–22900 3:e växel min

ljudstyrka, osäkerhet ) dB(A) 3 3 3 3 Vibration, totalvärden (triaxvektor-summa) fastställd i enlighet med EN 60745: Vibration, emissionsvärde a

Vibration, emissionsvärde a

m/s² < 2,5 < 2,5 < 2,5 < 2,5 Osäkerhet K = m/s² 1,5 1,5 1,5 1,5 Vibrationsemissionsnivån som anges i det här informationsbladet har mätts i enlighet med ett standardprov i EN60745 och kan användas för att jämföra ett verktyg med ett annat. Det kan användas för en preliminär uppskattning av exponering. VARNING: De deklarerade vibrationsemissionsnivåerna representerar verktygets huvudtillämpningar. Om verktyget används för andra tillämpningar, med andra tillbehör eller är bristfälligt underhållet, kan vibrationsemissionen vara annorlunda. Detta kan betydligt reducera mängden vibration som användaren utsätts för under hela arbetsperioden. Batteripaket DCB140 DCB141 DCB142 DCB180 DCB181 DCB182 Batterityp Li-jon Li-jon Li-jon Li-jon Li-jon Li-jon Spänning V

230 V Batterityp Li-jon Ung. laddningstid min 30 55 70 (1,5 Ah (3,0 Ah (4,0 Ah batteripaket) batteripaket) batteripaket) Vikt kg 0,49 Säkringar: Europa 230 V verktyg 10 ampere, elnät Defi nitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler. FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada. VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada. SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttig personskada. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada. Anger risk för elektrisk stöt. Anger risk för eldsvåda. En uppskattning av exponeringsnivån för vibration bör också ta med i beräkningen de tider när verktyget stängs eller när den kör men inte utför något arbete. Det kan betydligt reducera mängden vibration som användaren utsätts för under hela arbetsperioden. Identifiera ytterligare säkerhetsåtgärder för att skydda maskinskötaren från effekterna av vibration som att underhålla verktyget och tillbehören, hålla händerna varma, organisering av arbetssättet.SVENSKA

EG-deklaration om överensstämmelse MASKINDIREKTIV

DCD931, DCD936, DCD980, DCD985

DEWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller: 2006/42/EY, EN 60745-1, EN 60745-2-1, EN 60745-2-2. Dessa produkter uppfyller dessutom direktiv 2004/108/EC och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida. Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar. Horst Grossmann Vice Verkställande Direktor, Teknik och Produktutveckling DEWALT, Richard-Klinger-Straße 11, D-65510 Idstein, Tyskland

VARNING: Läs bruksanvisningen för att minska risken för personskada. Allmänna säkerhetsvarningar för elverktyg VARNING! Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/ eller allvarlig personskada.

Termen ”elverktyg” i varningar, syftar på ditt eldrivna elverktyg (anslutet via sladd till eluttag), eller ditt batteridrivna (sladdlösa) elverktyg.

1) SÄKERHET I ARBETSLOKALEN

a) Håll arbetsområdet rent och väl belyst. Fullbelamrade eller mörka områden inbjuder till olyckor. b) Använd inte elverktyg i explosiva miljöer, så som i närheten av lättantändliga vätskor, gaser eller damm. Elverktyg åstadkommer gnistor som kan antända damm och gaser. c) Håll barn och åskådare på avstånd när elverktyget används. Distraktioner kan få dig att förlora kontrollen.

a) Elverktygets kontakt måste passa eluttaget. Kontakten bör aldrig, på något som helst sätt, modifieras. Använd inte adapterkontakter med jordade elverktyg. Icke modifierade kontakter och passande eluttag minskar risken för elektrisk stöt. b) Undvik kroppskontakt med jordade ytor, så som rör, element, spisar och kylskåp. Ökad risk för elektrisk stöt föreligger om din kropp är jordad. c) Utsätt inte elverktyg för regn eller våta miljöer. Risken för elektrisk stöt ökar om vatten kommer in i elverktyget. d) Använd inte sladden på olämpligt sätt. Använd aldrig sladden för att bära, dra eller dra ur kontakten till elverktyget. Håll sladden borta från hetta, olja, vassa kanter och rörliga maskindelar. En skadad eller tilltrasslad sladd ökar risken för elektrisk stöt. e) Vid användande av elverktyget utomhus bör en förlängningssladd anpassad för utomhusbruk användas. Användande av sladd anpassad för utomhusbruk minskar risken för elektrisk stöt. f) Om användning av elverktyg i fuktiga miljöer inte går att undvika, skall strömtillförsel med jordfelsbrytare (residual current device, RCD) användas. Att använda en jordfelsbrytare, reducerar risken för elektrisk stöt.

a) Var alert, håll ögonen på vad du gör och använd sunt förnuft då du använder ett elverktyg. Använd inte elverktyg då du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet under användande av ett elverktyg kan resultera i allvarlig personskada. b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning så som andningsskydd, halkfria skyddsskor, hjälm och hörselskydd, använda på lämpligt sätt minskar personskador. c) Förhindra att verktyget startas av misstag. Se till att strömbrytaren står i AV-läge, före du kopplar verktyget till strömkällaSVENSKA

och/eller batteripaket, eller då du lyfter eller bär det. Att bära elverktyg med fingret på strömbrytaren eller att koppla på strömmen då strömbrytaren är påslagen inbjuder till olyckor. d) Avlägsna alla justeringsnycklar och skiftnycklar innan elverktyget slås på. En skiftnyckel eller skruvnyckel som sitter kvar i en roterande del av ett elverktyg kan orsaka personskada. e) Sträck dig inte för långt. Ha alltid säkert fotfäste och balans. Det ger bättre kontroll över elverktyget i oväntade situationer. f) Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga maskindelar. Löst hängande kläder, smycken och långt hår kan fastna i rörliga maskindelar. g) Om utrustning tillhandahålls för utsugning och insamling av damm, försäkra dig om att de är anslutna och använda på rätt sätt. Användande av damminsamlingssystem, kan reducera dammrelaterade faror.

4) ANVÄNDNING OCH VÅRD AV ELVERKTYG

a) Pressa inte för hårt på elverktyget. Använd rätt elverktyg för rätt uppgift. Elverktyget kommer att utföra arbetet bättre och säkrare om det används för arbete på den nivå det är avsett för. b) Använd inte elverktyget om det inte kan slås av och på med strömbrytaren. Ett elverktyg som inte kan kontrolleras via strömbrytare är farligt att använda och måste repareras. c) Koppla ur kontakten från strömkällan och/eller batteripaketet från elverktyget före du gör justeringar, byter tillbehör, eller lägger undan elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget slås på av misstag. d) Förvara oanvända elverktyg utom räckhåll för barn och låt inte personer som inte känner till elverktygets funktioner och de här instruktionerna, använda elverktyget. Elverktyg är farliga om de sätts i händerna på användare utan träning. e) Vård av elverktyg. Kontrollera om det finns rörliga delar som inte sitter rätt eller som har fastnat, delar som är trasiga eller annat som kan påverka elverktygets funktion. Om elverktyget är skadat bör det repareras före det används. Många olyckor orsakas av bristfälligt underhållna elverktyg. f) Håll skärverktyg skarpa och rena. Om skärverktyg är väl underhållna med skarpa eggar minskar det risken för att de ska fastna och det gör dem lättare att kontrollera. g) Använd elverktyget, tillbehör och bitar osv. i enlighet med de här instruktionerna och med hänsyn till arbetsförhållanden och det arbete som skall utföras. Användande av elverktyget för andra ändamål än det är menat för, kan orsaka farliga situationer.

5) ANVÄNDNING OCH VÅRD AV ELVERKTYG

a) Ladda enbart med laddare som specificerats av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan orsaka brandfara om den används med ett annat batteripaket. b) Använd elverktyg enbart med batteripaket som är speciellt avsedda för verktyget. Användande av annat batteripaket kan medföra risk för skada och brand. c) När batteripaket inte används bör det hållas borta från andra metallföremål som gem, slantar, nycklar, spikar, skruvar och andra små metallföremål som kan skapa kontakt mellan de två polerna. Kortslutning mellan batteriets poler kan orsaka brännskada eller brand. d) Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.

a) Låt enbart kvalificerad reparatör som använder identiska ersättningsdelar reparera ditt elverktyg. Det kommer att garantera uppehållande av elverktygets säkerhet. Tillkommande specifi ka säkerhetsregler för borrar/ skruvdragare/slagborrmaskiner

• Använd öronskydd vid slagborrning. Att utsättas för buller kan orsaka hörselförlust.

• Använd extra handtag, om sådana levereras med verktyget. Förlust av kontroll kan orsaka personskada.

• Håll elverktyget i isolerade greppytor under arbete där sågtillbehöret kan komma i kontakt med dolda strömförande ledningar. Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt.SVENSKA

• Använd klämmor eller annan praktisk metod för att förankra och stödja arbetsstycket på en stabil plattform. Att hålla arbetet med handen eller mot din kropp är instabilt, och kan leda till förlust av kontroll.

• Bär öronskydd vid slagborrning under utdragna tidsperioder. Att utsättas för högt buller under lång tid kan orsaka hörselförlust. Temporär förlust av hörseln eller allvarlig skada på trumhinnan kan orsakas av de höga ljudnivåer som uppstår genom slagborrning.

• Bär skyddsglasögon eller annat ögonskydd. Hamrande och borrande verksamhet gör att flisor flyger omkring. Flygande partiklar kan orsaka permanent ögonskada.

• Slagborrspetsar och verktyg blir heta under arbete. Bär handskar när du vidrör dem. Inneboende risker Följande risker är naturligt förekommande vid användningen av stötborrar: – Personskador orsakade av att vidröra verktygets roterande eller heta delar. Trots applicering av de relevanta säkerhetsbestämmelserna och implementeringen av säkerhetsapparater kan vissa återstående risker inte undvikas. Dessa är: – Hörselnedsättning. – Risk för att klämma fingrar vid byte av tillbehör. – Hälsorisker orsakade av inandning av damm som uppstår vid arbete med trä. – Risk för personskada på grund av flygande partiklar. – Risk för personskada på grund av långvarig användning. Verktygsmärkning Följande bildkoder visas på verktyget: Läs bruksanvisningen före användandet. DATUMKODPLACERING Datumkoden, som också inkluderar tillverkningsåret, finns tryckt på ytan på den kåpa som bildar monteringsskarven mellan verktyget och batteriet. Exempel: 2012 XX XX Tillverkningsår Viktiga Säkerhetsinstruktioner för alla Batteriladdare SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftsinstruktioner för DCB105 batteriladdare.

• Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet. VARNING: Risk för stötar. Låt ingen vätska komma in i laddaren. Det kan resultera i elektriska stötar. VARNING: Risk för brännskador. För att minska risken för skador ladda endast DEWALT laddningsbara batteripaket. Andra typer av batterier kan överhettas och brista vilket kan resultera i personskador och egendomsskador. Ladda inte icke-laddningsbara batterier. SE UPP: Barn bör övervakas för att garantera att de inte leker med apparaten. OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan den kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, slipdamm, metallspån, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.

• Dessa laddaren är inte avsedda att användas för annat än laddning av D EWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.

• Utsätt inte laddaren för regn eller snö.

• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.

• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.SVENSKA

• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.

• När en laddare hanteras utomhus, gör detta alltid på en torr plats och använd en förlängningssladd som är avsedd för utomhusbruk. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

• Blockera inte ventilationsöppningarna på laddaren. Ventilationsöppningarna är placerade ovanpå och på sidorna av laddaren. Placera laddaren undan från alla heta källor.

• Använd inte laddaren med skadad sladd eller kontakt — byt ut dem omedelbart.

• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.

• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.

• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.

• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.

• Försök ALDRIG att ansluta två laddare tillsammans.

• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

SPARA DESSA INSTRUKTIONER

Laddare DCB105 laddaren accepterar 10,8 V, 14,4 V och 18V Li-jon (DCB121, DCB123, DCB140, DCB141, DCB142, DCB180, DCB181 och DCB182) batteripaket. Dessa laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera. Laddningsprocedur (bild [fi g.] 2)

1. Koppla in laddaren i lämpligt 230 V uttag innan

batteripaketet sätts i.

2. Sätt i batteripaketet (i) i laddaren, se till att

paketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka kontinuerligt för att indikera att laddningsprocessen har startat.

3. Fullföljandet av laddningen kommer att

indikeras genom att den röda lampan förblir PÅ kontinuerligt. Paketet är fulladdat, och kan användas vid detta tillfälle eller lämnas i laddaren. OBSERVERA: För att garantera maximal prestanda och livslängd för Li-jon batterier bör batteripaketet laddas fullt innan första användning. Laddningsprocedur Se tabellen här nedan för status på laddningen av batteripaketet. Status på laddningen laddar –– –– –– –– helt uppladdat –––––––––––––––––––– het/kall paketfördröjning –– • –– • –– • –– •

problem paket eller laddare • • • • • • • • • • • • • • problem strömledning •• •• •• •• •• •• •• Denna laddare kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra att tända eller genom att visa blinkmönster för problempaket eller laddare. OBSERVERA: Detta kan också betyda att det är problem med en laddare. Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter. Het/kall paketfördröjning När laddaren upptäcker ett batteri som är för varmt eller för kallt, startar den automatiskt en het/ kall paketfördröjning, vilket skjuter upp laddningen tills batteriet har nått en lämplig temperatur. Därefter växlar laddaren automatiskt till paketets laddningsläge. Denna funktion garanterar maximal livslängd för batteriet. XR Li-jon verktyg är konstruerade med ett elektroniskt skyddsystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.SVENSKA

Verktyget kommer automatiskt att koppla från det om det elektroniska skyddssystemet aktiveras. Om detta inträffar, låt Li-jon-batteriet sitta i laddaren till dess det är full-laddat. Ett kallt batteripaket kommer att ladda med ungefär halva hastigheten mot ett varmt batteri. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt. Viktiga Säkerhetsinstruktioner för alla Batteripaket Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning. Batteripaketet är inte fulladdat direkt från kartongen. Innan batteripaketet och laddaren används, läs igenom säkerhetsinstruktionena nedan och följ laddningsproceduren som anges.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteripaketet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteripaketet från laddaren kan antända dammet eller ångorna.

• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.

• Ladda endast batteripaketet i därför avsedd

• Skvätt INTE eller sänk ned i vatten eller annan vätska.

• Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen kan nå upptill eller överstiga 40˚C (såsom utomhusskjul eller metallbyggnader under sommaren).

• För bästa resultat se till att batteripaketet är fulladdat innan det används. VARNING: Försök aldrig att öppna batteripaketet av någon anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning. SE UPP! När det inte används, placera verktyget på sin sida, på en stadig yta, där det inte kommer att orsaka fara för snavande eller fallande. Vissa verktyg med stora batteripaket kommer att stå upprätt på batteripaketet, men kan lätt slås omkull.

• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.

• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.

• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård. VARNING: Fara för brännskada. Batterivätskan kan vara lättantändlig om den som utsätts för gnista eller eld. Batteripaket BATTERITYP DC931 och DC936 arbetar med 14,4 volt batteripaket. DC980 och DC985 arbetar med 18 volt batteripaket.

DCB140, DCB141, DCB142, DCB180, DCB181

eller DCB182 batteripaket kan användas. Se Tekniska data för ytterligare information. Förvaringsrekommendationer

1. Den bästa förvaringsplatsen är en som är

sval och torr, långt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.

2. För långvarig förvaring rekommenderas att

förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.SVENSKA

OBSERVERA: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen. Etiketter på laddare och batteripaket Som tillägg till de piktografier som används i denna handbok visar etiketterna på laddaren och batteripaketet följande piktografier: Läs instruktionshandbok före användning. Batteriladdning. Batteriet laddat. Het/kall paketfördröjning.

Problem med paket eller laddare. Problem med strömledning. Stick inte in ledande föremål. Ladda inte skadade batteripaket. Använd endast med DEWALTs batteripaket, andra kan spricka och orsaka personskada och skador. Utsätt inte för vatten. Se till att undermåliga sladdar omedelbart byts ut. Ladda endast mellan 4 °C och 40 °C. Kassera batteripaketet med vederbörlig hänsyn till miljön. Bränn inte batteripaketet. Laddar batteripaket med Li-jon. Se Tekniska data angående laddningstid. Endast för användning inomhus. Förpackningsinnehåll Förpackningen innehåller: 1 sladdlös stötborr (modellerna DCD985, DCD936) 1 sladdlös borrdrivare med handtag på mitten (modellerna DCD980, DCD931) 1 Li-jon batteripaketet (M1, L1-modellerna) 2 Li-jon batteripaketet (M2, L2-modellerna) 3 Li-jon batteripaketet (M3, L3-modellerna) 1 Satslåda 1 Laddare 1 Sidohandtag 1 Instruktionshandbok 1 Sprängskiss OBSERVERA: Batteripaket, laddare och förvaringslåda medföljer inte med N-modeller.

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

• Ta dig tid att grundligt läsa och förstå denna handbok före användning. Beskrivning (bild 1, 2) VARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunna uppstå. a. Triggeromkopplare b. Knapp framåt/bakåt c. Arbetsbelysning d. Chuck e. Reglage för vridmomentjustering f. Lägeskontroll-reglage g. Växelbytare h. Sidohandtag

j. Uppsläppsknappar för batteri k. Remkrok l. Monteringsskruv m. Bitshållare

Dessa borrskruvdragare/slagborrmaskiner är konstruerade för professionell borrning, slagborrning och skruvdragning.SVENSKA

Använd INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser. Dessa borrmaskiner/drivare/slagborrmaskiner är yrkesmässiga elverktyg. LÅT INTE barn komma i kontakt med verktyget. Överinseende erfordras när oerfarna användare använder detta verktyg.

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt. Elsäkerhet Den elektriska motorn har utformats enbart för 1 spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på märkplåten. Försäkra dig också om att laddarens spänning motsvarar elnätets spänning. Din DEWALT-laddare är dubbelisolerad i enlighet med standard EN 60335 och behöver därför inte en jordad sladd. Om elsladden är skadad, måste den bytas ut mot en specialgjord sladd, som finns att få från DEWALTS serviceorganisation. Användning av Förlängningssladd En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm

; maximala längden är 30m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet.

MONTERING OCH INSTÄLLNINGAR

VARNING! Avlägsna alltid batteripaketet före montering och inställning. Stäng alltid av verktyget innan du sätter in eller tar ut batteripaketet. VARNING! Använd enbart DEWALT batteripaket och laddare. Insättning och Borttagning av Batteripaket från Verktyget (bild 2) OBSERVERA: För bästa resultat se till att batteripaketet är fulladdat.

verktyget handtag (bild 2).

2. Skjut in det i handtaget tills batteripaketet sitter

fast i verktyget och se till att det inte lossnar.

1. Tryck på batterilåsknappen (j) och dra med

en fast rörelse batteripaketet bort från verktygshandtaget.

2. Sätt i batteriet i laddaren såsom beskrivs i

laddningsavsnittet i denna manual. BRÄNSLEMÄTARE BATTERIPAKET (FIG. 2) Vissa DEWALT batteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet. För att slå till bränslemätaren tryck in och håll kvar bränslemätarknappen (o). En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte bränslemätaren att lysa och batteriet behöver laddas. OBSERVERA: Bränslemätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning. Hastighetsomkopplare (bild 1) För att sätta på verktyget, tryck på avtryckaromkopplaren (a). För att stänga av verktyget, släpp upp avtryckaromkopplaren. Ditt verktyg är utrustat med en broms. Chucken kommer att stanna så snart avtryckaromkopplaren har släppts helt och hållet. OBSERVERA: Konstant användning inom variabel hastighet-intervallet rekommenderas inte. Det kan skada omkopplaren och bör undvikas. Sidohandtag (bild 1) VARNING: För att minska risken för personskada, använd ALLTID verktyget med sidohandtaget ordentligt påmonterat. Underlåtenhet att göra detta kan resultera i att sidohandtaget halkar under arbete med verktyget med påföljande förlust av kontroll. Håll verktyget med båda händer för att maximera kontrollen.SVENSKA

Sidohandtaget (h) hålls fast på växellådans framdel, och kan vridas 360˚ för att tillåta högerhänt eller vänsterhänt användning. Sidohandtaget måste vara tillräckligt hårt åtdraget för att motstå verktygets vridande kraft om tillbehöret fastnar eller överstegrar. Se till att greppa sidohandtaget vid den bortre änden för att kunna kontrollera verktyget under en överstegring. Om modellen inte är utrustad med sidohandtag, greppa borren med en hand på handtaget och den andra handen på batteripaketet. OBSERVERA: Sidohandtaget medföljer alla modeller. Framåt/back kontrollknapp (bild 1) En kontrollknapp för framåt/back (b) bestämmer verktygets rotationsriktning, och tjänstgör dessutom som en upplåsningsknapp. För att välja framåtrotation, släpp avtryckaromkopplaren och tryck ner kontrollknappen för framåt/back på verktygets högra sida. För att välja bakåtrotation, släpp avtryckaromkopplaren och tryck ner kontrollknappen för framåt/back på verktygets vänstra sida. Kontrollknappens mittläge låser verktyget i avstängt läge. När du ändrar kontrollknappens läge, se till att avtryckaren är uppsläppt. OBS: Första gången verktyget körs efter att du har bytt rotationsriktning kan du höra ett klick vid igångsättning. Detta är normalt och indikerar inget problem. Arbetsbelysning (bild 1) Det finns en arbetsbelysning (c) placerad alldeles ovanför avtryckaren (a). Arbetsbelysningen blir aktiverad när man klämmer på avtryckaren. När avtryckaren släpps fortsätter arbetslampan att lysa i upp till 20 sekunder. OBSERVERA: Arbetsbelysningen är avsedd för att belysa den omedelbara arbetsytan, och är inte avsedd för att användas som ficklampa. Lägeskontroll-reglage (bild 3–5) Din borrmaskin är utrustad med ett separat inställningsreglage för lägeskontroll (f) som kan växla mellan lägena borrning, skruvdragning och slagborrning. BORRNING (BILD 3) SE UPP! När lägesinställningsreglaget är i borr/slagborr-läget kommer borren inte att kopplas bort, oavsett inställningen på reglaget för vridmomentjustering (e). Vrid reglaget för lägeskontroll (f) så att borr-symbolen står mittför pilen. OBSERVERA: Reglaget för vridmomentjustering (e) kan ställas in på ett godtyckligt nummer. SKRUVDRAGNING (FIG 4) Vrid reglaget för lägeskontroll (f) så att skruv- symbolen står mittför pilen. OBSERVERA: Reglaget för vridmomentjustering kan närsomhelst ställas in på ett godtyckligt nummer. Reglaget för vridmomentjustering är emellertid bara ingreppat i skruvdragningsläge, och inte i lägena för borrning och slagborrning. SLAGBORRNING (BILD 5) SE UPP! När lägesinställningsreglaget är i borr/slagborr-läget kommer borren inte att kopplas bort, oavsett inställningen på reglaget för vridmomentjustering (e). Vrid reglaget för lägeskontroll (f) så att hammar- symbolen står mittför pilen. Reglage för vridmomentjustering (bild 3–5) Ditt verktyg har en justerbar vridmomentstyrd skruvmejselmekanism för att driva in och att ta bort en bred uppsättning former och storlekar på fästanordningar. Runt om reglaget för vridmomentjustering (e) finns nummer. Dessa nummer används för att ställa in kopplingen så att den ger ett vridmomentintervall. Ju högre nummer på reglaget, desto högre blir vridmomentet, och desto större den fästanordning som kan skruvas fast. För att välja något av dessa nummer, vrid tills det önskade numret kommer mittför pilen. Tre-hastighetsväxling (bild 3–5) Funktionen för tre hastigheter på ditt verktyg gör det möjligt för dig att byta växel, för större mångsidighet. För att välja hastighet 1 (högsta vridmomentsinställning), stäng av verktyget och låt det stanna. Drag växelbytaren (g) hela vägen framåt. Hastighet 2 (mittersta inställningen för vridmoment och hastighet) finns i mittenläget. Hastighet 3 (högsta hastighetsinställningen) finns längst bak. OBSERVERA: Byt inte växel när verktyget är igång. Låt alltid borren stanna innan du byter växel. Om du har problem med att byta växel, se till att växelbytaren greppar in i en av de tre hastighetsinställningarna.SVENSKA

Chuckar VARNING: Försök inte att dra åt borrspetsar (eller något annat tillbehör) genom att greppa chuckens framdel och sätta igång verktyget. Skada på chucken och personskada kan uppstå. Släpp alltid avtryckaren från sitt låsta läge och koppla bort verktyget från strömkällan när du byter tillbehör. VARNING: Se alltid till att borrspetsen sitter fast innan du startar verktyget. En lös borrspets kan skjutas iväg från verktyget och möjligen orsaka personskada. NYCKELLÖS ENKEL CHUCKHYLSA (BILD 6–8) Ditt verktyg har en nyckellös chuck med en roterande hylsa, för enhandsanvändning av chucken. För att sätta in en borrspets eller annat tillbehör, följ dessa steg.

1. Lås avtryckaren i AV (OFF)-läget. Stäng av

verktyget och koppla bort det från strömkällan.

2. Greppa chuckens svarta hylsa (d) med en

hand, och använd din andra hand för att hålla fast verktyget, så som visas i bild 6. Vrid hylsan moturs (sedd framifrån) tillräckligt långt så att chucken öppnar tillräckligt för att ta emot det önskade tillbehöret.

3. Sätt i tillbehöret på ungefär 19 mm (3/4 tum)

i chucken (bild 7). Dra är genom att vrida på chuckhylsan medurs med en hand medan verktyget hålls med den andra handen (bild 8). Fortsätt att vrida chyckhylsan till flera kuggar hörs klicka för att garantera full gripeffekt. För att lossa tillbehöret, upprepa stegen 1 och 2 härovan. Se till att dra åt chucken med en hand på chuckhylsan och den andra handen hållande verktyget, för maximal åtdragning. Bälteskrok och bitsklämma (bild 1) VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. VARNING: För att minska risken för allvarliga personskador SKALL INTE verktyget hängas högt eller föremål hängas i bälteskroken. Häng ENDAST verktygets bälteskrok i ett arbetsbälte. VARNING: För att minska risken för allvarliga personskador se till att skruven som håller bälteskroken sitter fast. VIKTIGT: Vid montering eller byte av bälteskroken eller bitshållaren använd endast den skruv (l) som medföljer. Se till att skruven dras åt ordentligt. Bälteskroken (k) och bitshållaren (m) kan monteras på båda sidorna av verktyget med endast den medföljande skruven (l) för att anpassas för höger- eller vänsterhänta personer. Om kroken eller bitshållaren inte önskas kan den tas bort från verktyget. För att ta bort bälteskroken eller bitshållaren, ta bort skruven (l) som håller den på plats och montera den sedan på motsatt sida. Se till att skruven dras åt ordentligt. ANVÄNDNING Bruksanvisning VARNING: Iaktta alltid säkerhetsinstruktionerna och tillämpbara bestämmelser. VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Korrekt Handplacering (bild 9) VARNING! För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning, så som visas i bild9. VARNING! För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, för att förekomma en plötslig reaktion. Korrekt handplacering innebär en hand på huvudhandtaget (n), och den andra handen på sidohandtaget (h). Borrmaskinens Användning (bild 3) VARNING: För att minska risken för allvarlig personskada skall verktyget stängas av och kopplas ur före alla inställningar eller avlägsning/montering av tillsatser och tillbehör sker.SVENSKA

VARNING: För att minska risken för personskada, skall du ALLTID se till att arbetsstycket sitter väl förankrat eller fastklämt. Om du borrar i tunt material, skall du använda ett ”bakstycke” av trä, för att hindra att materialet skadas.

1. Välj det önskade intervallet för hastighet/

vridmoment genom att använda växelbytaren, så att det matchar hastigheten och vridmomentet för det planerade arbetsmomentet. Sätt reglaget för lägeskontroll mittför borrspets-symbolen.

2. För TRÄ, använd vridborrspetsar, flatborrar,

eldrivna navarspetsar eller hålsågar. För METALL, använd höghastighets stålborrspetsar eller hålsågar. Använd ett skärningssmörjmedel vid borrning i metaller. Undantagen är gjutjärn och mässing, som bör borras torra.

3. Applicera alltid trycket i en rak linje med

borrspetsen. Använd tillräckligt tryck för att bibehålla borrspetsens bett, men tryck inte så hårt att motorn överstegras eller borrspetsen böjs.

4. Håll verktyget i ett stadigt grepp med bägge

händer för att kontrollera borrens vridande verkan.

5. OM BORREN ÖVERSTEGRAS, beror det

vanligtvis på att den överbelastas. SLÄPP OMEDELBART AVTRYCKAREN, ta bort borrspetsen från arbetet, och fastställ anledningen till överstegringen. KLICKA INTE PÅ OCH AV PÅ AVTRYCKAREN FÖR ATT

6. Håll motor gående när du drar tillbaks

borrspetsen ur ett borrat hål. Detta bidrar till att förebygga att den fastnar. Skruvmejselarbete (bild 4)

1. Välj det önskade intervallet för hastighet/

vridmoment genom att använda trehastighets- växelbytaren (g), överst på verktyget, så att det matchar hastigheten och vridmomentet för det planerade arbetsmomentet. Sätt till att börja med reglaget för vridmomentjustering (e) till en lägre inställning, för att säkerställa att fästanordningen skruvas fast efter din specifikation. OBSERVERA: Använd den lägsta vridmomentinställning som behövs för att sätta fast fästanordningen på det önskade djupet. Ju lägre nummer desto lägre vridmomentutmatning.

2. Vrid reglaget för lägeskontroll (f) så att skruv-

symbolen står mittför pilen.

3. Återställ reglaget för vridmomentjustering (e)

till den tillämpliga nummerinställningen för önskat vridmoment. Gör några provkörningar på avskräde eller på osynliga områden för att fastställa korrekt läge på reglaget för vridmomentjustering. OBSERVERA: Reglaget för vridmomentjustering kan närsomhelst ställas in på ett godtyckligt nummer. Reglaget för vridmomentjustering är emellertid bara ingreppat i skruvdragningsläge, och inte i lägena för borrning och slagborrning. Slagborrmaskinens Användning (bild 5)

1. Välj det önskade intervallet för hastighet/

vridmoment genom att använda växelbytaren, så att det matchar hastigheten och vridmomentet för det planerade arbetsmomentet. Sätt reglaget för lägeskontroll(f) mittför hammar-symbolen.

2. När du borrar, använd bara tillräcklig kraft

på hammaren så att den inte studsar för mycket. För mycket kraft kommer att orsaka långsammare borrningshastigheter, överhettning och långsammare borrning.

3. Borra rakt, håll borrspetsen i rät vinkel mot

arbetet. Utsätt inte borrspetsen för tryck under borrningen, då detta kommer att ge upphov till igentäppning av borrspetsens skär och långsammare borrningshastighet.

4. När du borrar djupa hål och hammarens

hastighet börjar avta, dra ut borrspetsen delvis från hålet med verktyget fortfarande gående, för att hjälpa till att få bort skräp från hålet.

5. För murverk, använd borrspetsar med

karbidspets eller borrspetsar avsedda för murverk. Ett jämnt flöde av damm är tecken på korrekt borrningshastighet. UNDERHÅLL Ditt DEWALT elverktyg har utformats för att fungera under lång tid med ett minimalt underhåll. Fortsatt tillfredsställande drift beror på rätt verktygsvård och regelbunden rengöring. VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och dra ur batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Oavsiktlig påslaging av verktyget kan orsaka personskador. Laddaren och batteripaketet är inte servicebara. Det finns inga servicebara delar på insidan.SVENSKA

Smörjning Ditt elverktyg behöver ingen extra smörjning. Rengöring VARNING! Blås ut smuts och damm ur verktygshuset med torr luft när man kan se smuts samlas i och runt luftventilerna. Bär godkända skyddsglasögon och godkänd andningsmask när du utför denna procedur. VARNING! Använd aldrig lösningsmedel eller andra starka kemikalier för rengöring av de delar som inte är av metall. Kemikalierna kan försvaga materialet i de här delarna. Använd en trasa enbart fuktad med vatten och mild tvållösning. Låt aldrig vätska komma in i verktyget och sänk aldrig någon del av verktyget i vätska.

RENGÖRINGSINSTRUKTION FÖR LADDARE

VARNING! Fara för elektrisk stöt. Dra ut laddaren ur eluttaget före rengöring. Smuts och flott kan avlägsnas från laddarens utsida med hjälp av trasa eller mjuk borste som inte är av metall. Använd inte vatten eller rengöringsmedel. Valfria tillbehör VARNING! Då andra tillbehör än de som erbjuds av D EWALT inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av DEWALT användas med den här produkten. Rådgör med din handlare för information om lämpliga tillbehör. Miljöskydd Separat avfallshantering. Den här produkten skall inte kastas bort tillsammans med normalt hushållsavfall. Kasta inte bort din D EWALT produkt tillsammans med hushållsavfall, om du en dag finner att den behöver bytas ut, eller du inte längre har användning för den. Lämna den här produkten till separat avfallsinsamling. Separat insamling av använda produkter och paketeringsmaterial, gör det möjligt att återvinna materialet. Återvinning av material hjälper till att förhindra miljöförorening och minskar efterfrågan på råmaterial. Lokala bestämmelser kan föreskriva separat insamling av elprodukter från hushåll vid allmänna avfallsterminaler eller hos handlaren när du köper en ny produkt.

EWALT tillhandahåller en terminal för insamling och återvinning av DEWALT produkter då de uppnått slutet av sin fungerande livslängd. För att utnyttja den här servicen, vänligen återlämna din produkt till en auktoriserad reparatör som kommer att lämna in den å dina vägnar. Du kan ta reda på var din närmaste auktoriserade reparatör finns genom att kontakta ditt lokala DEWALT kontor på adressen som finns i den här bruksanvisningen. Det finns också en lista med auktoriserade DEWALT reparatörer, samt fullständiga upplysningar om vår service efter försäljning och kontakter på Internet på: www.2helpU.com. Laddningsbart Batteripaket Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.

• Li-jon celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.SVENSKA

GARANTI DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSE-GARANTI • Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från DEWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

• KONTRAKT PÅ ETT ÅRS FRI SERVICE • Om du behöver underhåll eller service för ditt D EWALT verktyg inom 12 månade från inköp har du rätt till en service utan kostnad. Den kommer att utföras utan kostnad hos ett auktoriserat DEWALT reparationsombud. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI • Om din produkt från DEWALT produkt fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;

• Produkten bara har utsatts för rimligt slitage och nötning;

• Reparationer inte har försökt göras av obehöriga personer;

• Bevis på köpet visas upp;

• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beståndsdelar. Om du vill göra ett yrkande, kontakta din återförsäljare eller leta efter din närmaste auktoriserade DEWALT reparationsombud i D EWALT katalogen eller kontakta ditt

EWALT kontor på den adress som anges i denna manual. En förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning finns tillgängligt på Internet på: www.2helpU.com.TÜRKÇE
