BRUGSANVISNING DCD980 DEWALT

Tillykke! Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj. Tekniske data

(lydtryk usikkerhed) dB(A)

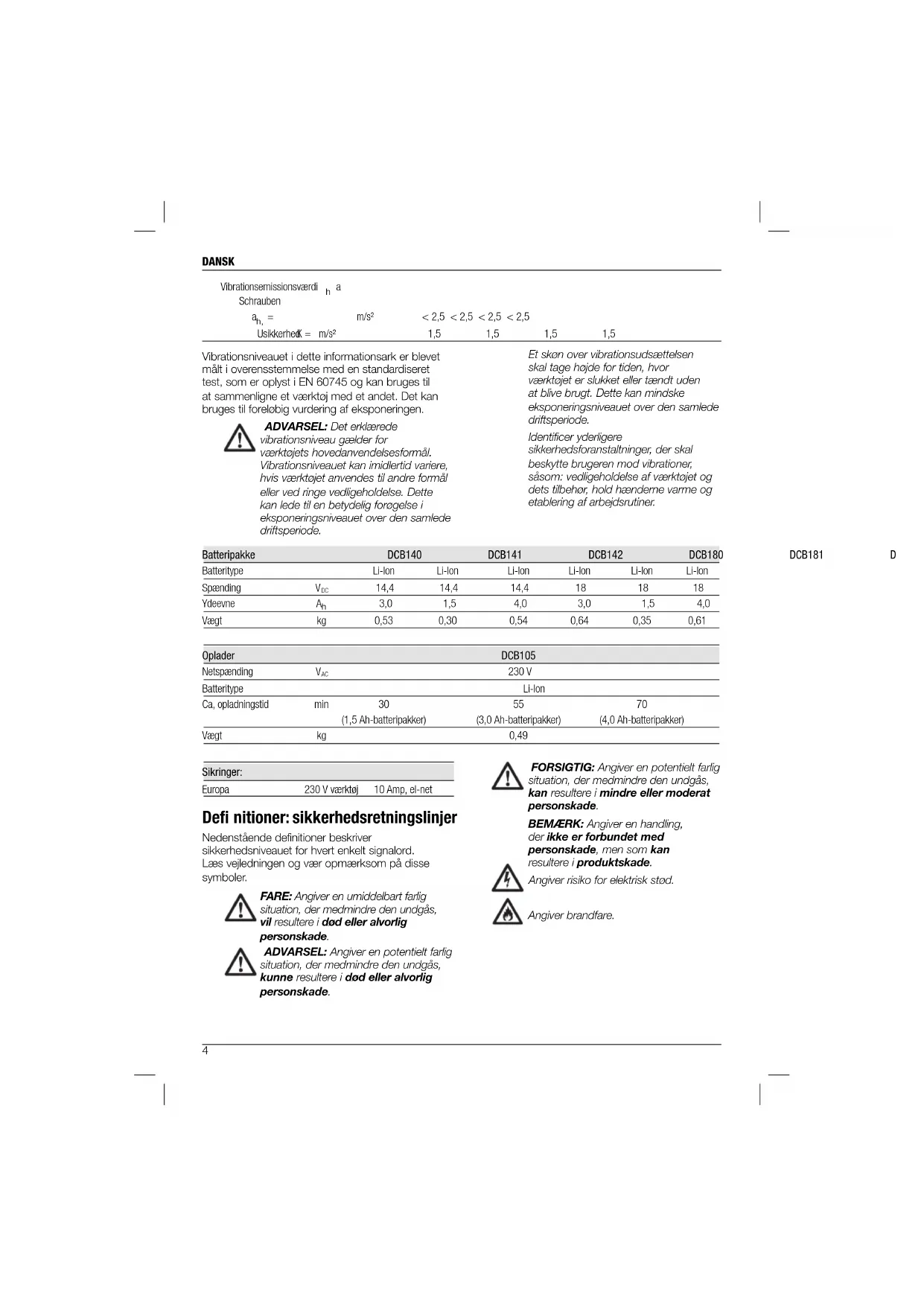

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745: Vibrationsemissionsværdi a

Vibrationsemissionsværdi a

m/s² < 2,5 < 2,5 < 2,5 < 2,5 Usikkerhed K = m/s² 1,5 1,5 1,5 1,5 Vibrationsniveauet i dette informationsark er blevet målt i overensstemmelse med en standardiseret test, som er oplyst i EN 60745 og kan bruges til at sammenligne et værktøj med et andet. Det kan bruges til foreløbig vurdering af eksponeringen. ADVARSEL: Det erklærede vibrationsniveau gælder for værktøjets hovedanvendelsesformål. Vibrationsniveauet kan imidlertid variere, hvis værktøjet anvendes til andre formål eller ved ringe vedligeholdelse. Dette kan lede til en betydelig forøgelse i eksponeringsniveauet over den samlede driftsperiode. Batteripakke DCB140 DCB141 DCB142 DCB180 DCB181 DCB182 Batteritype Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Spænding V

230 V Batteritype Li-Ion Ca, opladningstid min 30 55 70 (1,5 Ah-batteripakker) (3,0 Ah-batteripakker) (4,0 Ah-batteripakker) Vægt kg 0,49 Sikringer: Europa 230 V værktøj 10 Amp, el-net Defi nitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler. FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade. ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade. FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade. BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade. Angiver risiko for elektrisk stød. Angiver brandfare. Et skøn over vibrationsudsættelsen skal tage højde for tiden, hvor værktøjet er slukket eller tændt uden at blive brugt. Dette kan mindske eksponeringsniveauet over den samlede driftsperiode. Identificer yderligere sikkerhedsforanstaltninger, der skal beskytte brugeren mod vibrationer, såsom: vedligeholdelse af værktøjet og dets tilbehør, hold hænderne varme og etablering af arbejdsrutiner.DANSK

tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber gnister, der kan antænde støvet eller dampene. c) Hold børn og omkringstående på afstand når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj øges risikoen for elektrisk stød. d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e) Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød. f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, når du er træt eller påvirket af narkotika, alkohol eller medicin. En øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, EF-konformitetserklæring MASKINDIREKTIV

DCD931, DCD936, DCD980, DCD985

DEWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EC, EN 60745-1, EN 60745-2-1, EN 60745-2-2. Disse produkter overholder også direktivet 2004/108/EF og 2011/65/EU. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT. Horst Grossmann Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Tyskland

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader. Generelle sikkerhedsadvarsler for elektrisk værktøj ADVARSEL! læs alle sikkerhedsadvarsler og alle instruktioner -Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

Udtrykket “elektrisk værktøj” i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktøj (uden el-ledning).

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker. b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, f.eks. vedDANSK

sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c) Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker. d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade. e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj når uventede situationer opstår. f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g) Hvis der anvendes støvudsugnings- eller -opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til. b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at værktøjet startes utilsigtet. d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) ANVENDELSE OG VEDLIGEHOLDELSE AF BATTERI

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke. b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand. c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, så som papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand. d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå berøring. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktøjets driftssikkerhed opretholdes.DANSK

• Brug de ekstra håndtag, hvis de følger med værktøjet. Manglende kontrol kan medføre personskade.

• Hold kun fast i det elektriske værktøj på de isolerede håndtagsflader under udførelse af arbejdet, hvor skæreværktøjet kan berøre skjulte ledninger. Kommer skæreværktøjet i kontakt med en strømførende ledning, kan blotlagte metaldele på elværktøjet gøres strømførende og give stød til brugeren.

• Brug klemmer eller andre praktiske metoder til at fastgøre og støtte arbejdsemnet til et stabilt underlag. Det er ustabilt at holde arbejdsemnet i hånden eller mod kroppen og kan medføre manglende kontrol.

• Brug hørebeskyttelse under hamring i længere tid. Forlænget eksponering for høj, intens støj kan forårsage høreskader. Der kan forekomme midlertidigt høreskab eller alvorlig trommehindeskade som følge af høje lydniveauer ved hammerboring.

• Anvend sikkerhedsbriller eller anden øjenbeskyttelse. Under betjening af boremaskinen kan der hvirvle savsmuld rundt. Flyvende partikler kan forårsage permanent øjenskade.

• Hammerborene og værktøjet bliver varme under betjening. Anvend handsker, når du rører ved dem. Restrisici Følgende risici er forbundet med brugen af slagboremaskiner: – Skader forårsaget af berøring af de roterende dele eller varme dele på værktøjet. På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: – Hørenedsættelse. – Risiko for at få fingrene i klemme ved udskiftning af tilbehøret- – Sundhedsfarer forårsaget ved indånding af støv, der dannes, når der arbejdes i træ. – Risiko for personskade som følge af flyvende partikler. – Risiko for personskade som følge af forlænget brug. Mærkning på værktøjet Følgende piktogrammer vises på værktøjet: Læs brugsvejledningen før brug.

PLACERING AF DATOKODEN

Datokoden, som også inkluderer fremstillingsåret, er trykt ind i kabinetfladen, der danner monteringssammenføjningen mellem værktøj og batteri. Eksempel: 2012 XX XX Produktionsår Vigtig sikkerhedsvejledning for alle batteriopladere GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for DCB105 batterioplader.

• Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet. ADVARSEL: Risiko for chok. Lad ikke nogen fl ydende væsker komme ind i opladeren. Det kan resultere i et elektrisk chok. FORSIGTIG: Risiko for brand. For at reducere risikoen for kvæstelser, oplad kun DEWALT genopladelige batteripakker. Andre batterityper kan blive overophedet og kan eksplodere og medføre person- og produktskader. Oplad ikke ikke-genopladelige batterier. FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger med udstyret. BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan den blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til slibestøv, metalspåner, ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøre den.DANSK

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er omtalt i denne manual. Opladeren og batteripakken er specielt designet til at arbejde sammen.

• Disse opladere er ikke beregnet til anden brug end opladning af DEWALT genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriske stød.

• Udsæt ikke opladeren for regn eller sne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.

• Sørg for at ledningen er placeret, så den ikke bliver trådt på, snublet over eller på anden måde bliver genstand for skader eller belastning.

• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriske stød.

• Når en oplader benyttes udendørs, find altid et tørt sted og brug en passende forlængerledning til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

• Blokér ikke ventilationshullerne på opladeren. Ventilationshullerne findes oven på og på siderne af opladeren. Anbring opladeren på afstand af alle varmekilder.

• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget — få dem omgående udskiftet.

• Brug ikke opladeren, hvis den har fået et hårdt slag er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseret værksted.

• Demontér ikke opladeren, tag den med til et autoriseret værksted, når service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød eller brand.

• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.

• Tag stikket til opladeren ud af kontakten før forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere denne risiko.

• Forsøg ALDRIG at tilslutte 2 opladere til hinanden.

• Opladeren er designet til at køre på standard 230V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere til køretøjer.

GEM DISSE INSTRUKTIONER

Opladere DCB105 opladeren accepterer 10,8 V, 14,4 V og 18V Li-Ion (DCB121, DCB123, DCB140, DCB141, DCB142, DCB180, DCB181 og DCB182) batteripakker. Denne oplader kræver ingen justering og er designet til at være så brugervenlig som mulig. Opladningsprocedure (fi g. 2)

1. Indsæt opladeren i en passende 230 V udgang,

før batteripakken indsættes.

2. Indsæt batteripakken (i) i opladeren og

kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.

3. Når batteriet er helt opladet, er den røde lampe

konstant på ON. Batteriet er helt opladet og kan hermed anvendes eller efterlades i opladeren. BEMÆRK: For at sikre maksimal ydeevne og levetid for Li-Ion batterier skal batteripakken lades helt op, før den anvendes første gang. Opladningsproces Se batteripakkens opladningstilstand i nedenstående skema. Opladningstilstand oplader –– –– –– –– fuldt opladet ––––––––––––––––– forsinkelse ved varmt/koldt batteri –– • –– • –– • –– •

problem pakke eller oplader • • • • • • • • • • • problem ledningsnet •• •• •• •• •• •• Denne oplader vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse eller ved at vise problem pakke eller oplader blinkmønster. BEMÆRK: Dette kan også betyde et problem med opladeren. Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.DANSK

Forsinkelse ved varmt/koldt batteri Når opladeren registrerer et batteri, der er for varmt eller for koldt, starter den automatisk en forsinkelse for varmt/koldt batteri, der suspenderer opladningen, indtil batteriet har nået en passende temperatur. Derefter skifter opladeren automatisk til batteriopladningstilstand. Denne funktion sikrer maksimal batterilevetid. XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dyb afladning. ge. Værktøjet slukker automatisk, hvis det elektroniske beskyttelsessystem aktiveres. Hvis det sker, skal du anbringe Li-Ion-batteriet i opladeren, indtil det er fuldt opladet. En kold batteripakke vil oplade med ca. halvdelen af hastigheden for en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteriet varmer. Vigtig sikkerhedsvejledning for alle batteripakker Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker. Batteripakken er ikke fuldt opladet, når du køber det. Før du bruger batteripakken og opladeren, læs sikkerhedsinstruktionerne nedenfor og følg derefter de angivne procedurer.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteripakken i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteripakken fra opladeren kan antænde støv eller dampe.

• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.

• Oplad kun batteripakker i DEWALT opladere.

• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.

• Opbevar eller brug ikke værktøjet og batteripakken på steder, hvor temperaturen kan nå op på eller overstige 40˚ C (105° F) (som f.eks. uden for skure eller metalbygninger om sommeren).

• For de bedste resultater kontrollér at batteripakken er fuldt opladet før brug. ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse. FORSIGTIG: Placér værktøjet på siden på et fast underlag, hvor det ikke medfører fare for at vælte eller falde, når det ikke er i brug. Visse værktøjer med store batteripakker kan stå oprejst på batteripakken, men kan være lette at vælte.

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomerne vedvarer. ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åben ild. Batteripakke BATTERITYPE DCD931 og DCD936 kører på 14,4 volt batteripakker. DCD980 og DCD985 kører på 18 volt batteripakker.

1. Det bedste opbevaringssted er køligt og

tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.

2. For langtids opbevaring anbefales det at

opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimale resultater. BEMÆRK: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades før brug. Mærkater på oplader og batteripakke Ud over de piktogrammer, der anvendes i denne vejledning, viser mærkaterne på opladeren og batteripakken følgende piktogrammer: Læs brugsvejledningen før brug. Batteri oplader. Batteri opladt. Forsinkelse ved varmt/koldt batteri.

Problem pakke eller oplader. Problem ledningsnet. Berør aldrig kontaktflader med strømførende genstande. Beskadigede batteripakker må ikke oplades. Må kun anvendes med DEWALT- batteripakker, andre kan eksplodere og medføre person- og materielskader. Må ikke udsættes for vand. Defekte ledninger skal udskiftes omgående. Oplad kun mellem 4 °C og 40 °C. Tag hensyn til miljøet ved bortskaffelse af batteripakken. Destruér ikke batteripakken. Kan oplade Li-Ion-batteripakker. Se Tekniske data vedrørende opladningstid. Kun til indendørs brug. Pakkens indhold Pakken indeholder: 1 trådløst slagbor (DCD985, DCD936-modeller) 1 trådløs borskruemaskine med mellemstort håndtag (DCD980, DCD931-modeller) 1 Li-Ion-batteripakke (M1, L1-modeller) 2 Li-Ion-batteripakker (M2, L2-modeller) 3 Li-Ion-batteripakker (M3, L3-modeller) 1 Kasse 1 Oplader 1 Sidehåndtag 1 Brugsvejledning 1 Eksplosionstegning BEMÆRK: Batteripakker, opladere og værktøjskasser er ikke inkluderede i N-modeller.

• Kontrollér for skader på værktøjet, dele og tilbehør, der kan være opstået under transport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening. Beskrivelse (fi g. 1, 2) ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiel- eller personskade. a. Udløserkontakt b. Forlæns-/baglæns styreknap c. Arbejdslys d. Patron e. MomentjusteringskraveDANSK

f. Tilstandskontrolkrave g. Gearvælger h. Sidehåndtag

J. Batteriudløserknapper k. Bæltekrog l. Monteringsskrue m. Boreclips TILSIGTET BRUG Disse boredrivværk/hammerbor er designet til professionelle boreopgaver, slagboring og skruetrækkeropgaver. MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser. Disse bor/skruemaskiner/hammerbor er professionelt værktøj. LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender dette værktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt. Elektrisk sikkerhed Den elektriske motor er konstrueret til bare én spænding. Kontroller altid, at batteriets spænding svarer til spændingen på mærkepladen. Sørg også for, at din opladers spænding svarer til din el-netspænding. Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN 60335. Derfor kræves der ingen jordledning. Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DEWALTS serviceorganisation. Brug af forlængerledninger Forlængerledninger bør ikke anvendes, medmindre det er strengt nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se Tekniske data). Den mindste lederstørrelse er 1 mm

; den maksimale længde er 30 m. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

SAMLING OG JUSTERING

ADVARSEL: Inden samling og justering skal batteripakken altid tages ud. Sluk altid for værktøjet, inden batteriet indsættes eller fjernes. ADVARSEL: Anvend kun DEWALT batterier og opladere. Isætning og udtagning af batteripakken fra værktøjet (fi g. 2) BEMÆRK: For de bedste resultater kontrollér at batteripakken er fuldt opladet. SÅDAN INSTALLERES BATTERIPAKKEN I VÆRKTØJETS HÅNDTAG

1. Ret batteripakken (i) ind efter rillerne inde i

værktøjets håndtag (fig. 2).

2. Skub den ind i håndtaget, indtil batteripakken

sidder godt fast i værktøjet og kontrollér, at den ikke river sig løs. SÅDAN FJERNES BATTERIPAKKEN FRA VÆRKTØJET

1. Tryk på udløsningsknappen (j) og træk

batteripakken ud fra værktøjets håndtag.

2. Isæt batteripakken i opladeren som beskrevet i

opladerafsnittet i denne vejledning. BATTERIPAKKER TIL BRÆNDSTOFMÅLER (FIG. 2) Nogle DEWALT batteripakker indeholder en brændstofmåler, som består af tre grønne LED lys, som angiver niveauet for den resterende opladning i batteripakken. Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen (o) nede. En kombination af de tre grønne LED lys vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser brændstofmåleren ikke, og batteriet skal genoplades. BEMÆRK: Brændstofmåleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets funktionalitet og er underlagt variation baseret på produktkomponenter, temperatur og slutbrugeranvendelse. Variable hastighedskontakt (fi g. 1) Tryk på udløserkontakten (a) for at tænde for værktøjet. Slip udløserkontakten for at slukke for værktøjet. Dit værktøj er udstyret med en bremse. Patronen stopper, så snart udløserkontakten slippes helt.DANSK

BEMÆRK: Vedvarende brug i variabelt hastighedsområde anbefales ikke. Det kan skade kontakten og bør undgås. Sidehåndtag (fi g. 1) ADVARSEL:For at reducere risikoen for personskade SKAL DU ALTID betjene værktøjet med sidehåndtaget korrekt monteret. Mangel på at gøre dette kan resultere i, at sidehåndtaget glider under betjening af værktøjet og efterfølgende manglende kontrol. Hold værktøjet med begge hænder for at øge kontrollen. Sidehåndtagets (h) klemmer til forsiden af gearkassen kan drejes 360˚ og kan anvendes af venstre- og højrehåndede brugere. Sidehåndtaget skal fastgøres tilpas til at kunne modstå drejning af værktøjet, hvis tilbehøret binder eller går i stå. Sørg for at holde sidehåndtaget længst ned for at kunne kontrollere værktøjet under en motorstop. Hvis modellen ikke er udstyret med et sidehåndtag, skal du holde fast i boret med én hånd på håndtaget og den anden på batteripakken. BEMÆRK: Sidehåndtaget følger med alle modeller. Fremad/tilbage-kontrolknap (fi g. 1) En fremad/tilbage-kontrolknap (b) angiver værktøjets retning og tjener også som en låseknap. For at vælge rotation fremad skal du slippe udløserkontakten og trykke på frem ad/tilbage - kontrolknappen på højre side af værktøjet. For at vælge rotation bagud skal du slippe udløserkontakten og trykke på fremad/tilbage- kontrolknappen på venstre side af værktøjet. Kontrolknappens midterposition låser værktøjet i off-position. Når der skiftes position med kontrolknappen, skal du sørge for, at udløseren er sluppet. BEMÆRK: Første gang værktøjet kører efter et rotationsskift, kan du høre et klik ved start. Det er helt normalt og betyder ikke, at der er et problem. Arbejdslys (fi g. 1) Der er arbejdslys (c) placeret lige over udløserkontakten (a). Arbejdslyset aktiveres, når der trykkes på udløserkontakten. Når udløseren er udløst, vil arbejdslyset stadig lyse i op til 20 sekunder. BEMÆRK: Arbejdslyset er til belysning af den umiddelbare arbejdsoverflade og er ikke tilsigtet brug som en lygte. Tilstandskontrolkrave (fi g. 3–5) Din boremaskine er udstyret med en separat tilstandskontrolkrave (f) til at skifte mellem borings-, iskrunings- og hammerboringstilstand. BORING (FIG. 3) FORSIGTIG: Når tilstandskraven er i bor-/hammerboringstilstand, vil boret ikke udkoble uanset momentjusteringskravens (e) position. Drej tilstandskontrolkraven (f), således at boresymbolet flugter med pilen. BEMÆRK: Momentjusteringskraven (e) kan indstilles til et hvilket som helst tal. SKRUNING (FIG. 4) Drej tilstandskontrolkraven (f), således at skruesymbolet flugter med pilen. BEMÆRK: Momentjusteringskraven kan indstilles til et hvilket som helst tal når som helst. Momentjusteringskraven aktiveres dog kun i skruetilstand og ikke i bor- og hammerboringstilstand. HAMMERBORING (FIG. 5) FORSIGTIG: Når tilstandskraven er i bor-/hammerboringstilstand, vil boret ikke udkoble uanset momentjusteringskravens (e) position. Drej tilstandskontrolkraven (f), således at hammersymbolet flugter med pilen. Momentjusteringskrave (fi g. 3–5) Dit værktøj har en justérbar momentskruetrækkermekanisme til at islå og fjerne en lang række fastgørelseselementer i forskellige former og størrelser. Rundt om momentjusteringskraven (e) findes der tal. Disse tal anvendes til at indstille koblingen til at forsyne et momentområde. Jo højere tallet er på kraven, jo højere er momentet, og jo større er de fastgørelseselementer, der kan islås. For at vælge et tal skal du dreje, indtil det ønskede tal flugter med pilen. Gear med tre hastigheder (fi g. 3–5) Værktøjets tre hastigheder giver dig mulighed for at skifte gear for større alsidighed. For at vælge hastighed 1 (højeste momentindstilling) skal du slukke for værktøjet og lade det stoppe. Skub gearvælgeren (g) helt frem. Hastighed 2 (mellem moment- og hastighedsindstilling) er i midterpositionen. Hastighed 3 (højeste hastighedsindstilling) er bagtil.DANSK

BEMÆRK: Skift ikke gear, når værktøjet kører. Lad altid boret standse helt, før du skifter gear. Hvis du har problemer med at skifte gear, skal du sikre dig, at gearvælgeren er indkoblet i én af de tre hastighedsindstillinger. Patroner ADVARSEL: Forsøg ikke at fastgøre bor (eller andet tilbehør) ved at holde fast i den forreste del af patronen og tænde for værktøjet. Det kan medføre personskade samt skade på patronen. Lås altid udløserkontakten og afbryd værktøjet fra strømkilden, når du skifter tilbehør. ADVARSEL: Sørg altid for, at boret sidder godt fast, før du starter værktøjet. Et løst bor kan skubbes ud af boret og forårsage personskade. NØGLELØS PATRON MED ENKELT MUFFE (FIG. 6–8) Dit værktøj har også en nøgleløs patron med en roterende muffe til betjening af patronen med én hånd. For at indsætte et bor eller andet tilbehør skal du følge disse trin.

1. Lås udløseren i OFF-positionen. Slut for

værktøjet og afbryd det fra strømkilden.

2. Tag fat i patronens sorte muffe (d) med én

hånd og brug den anden hånd til at fastgøre værktøjet som vist i figur 6. Drej muffen mod uret (vist forfra) tilstrækkeligt til, at det ønskede tilbehør passer dertil.

3. Indsæt tilbehøret ca. 19 mm (3/4") ind i

patronen (fig. 7). Fastspænd ved at rotere patronbøsningen i retning med uret med den ene hånd, mens du holder fast ved værktøjet med den anden (fig. 8). Fortsæt med at rotere patronbøsningen, indtil du hører flere klinkeværksklik for at sikre en ordentlig fastspænding. For at udløse tilbehøret skal du gentage trin 1 og 2 ovenfor. Sørg for at fastgøre patronen med én hånd på muffen og den anden på værktøjet for maksimal fastgørelse. Bæltekrog og boreclips (fi g. 1) ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke for værktøjet og tage batteriet ud, før du foretager justeringer eller fjerner/installerer tilbehør. ADVARSEL: For at mindske risikoen for alvorlige personskader MÅ DU IKKE hænge værktøjet op i loftet eller hænge objekter i bæltekrogen. Du må KUN hænge værktøjets bæltekrog i et arbejdsbælte. ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du sikre, at skruen, der holder bæltebøjlen, er fastskruet. VIGTIGT: Ved fastgørelse eller fjernelse af bæltekrogen eller boreclips, brug kun den skrue (l), der medleveres. Sørg for at spænde skruen godt. Bæltekrogen (k) og boreclipsen (m) kan monteres på begge sider af værktøjet blot med den medfølgende skrue (l), så både venstre- og højrehåndede kan bruge den. Hvis krogen eller clipsen slet ikke skal bruges, kan den fjernes fra værktøjet. Du kan fjerne bæltekrogen eller boreclipsen ved at fjerne skruen (l), der holder den på plads og montere den igen på den anden side. Sørg for at spænde skruen godt. BETJENING Brugsvejledning ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler. ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer eller der fjernes/ monteres tilbehør eller ekstraudstyr. Korrekt håndposition (fi g. 9) ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID anvende den rette håndposition som vist på figur 9. ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion. Korrekt hånd position kræver én hånd på hovedhåndtaget (n) og den anden hånd på sidehåndtaget (h). Betjening af boremaskinen (fi g. 3) ADVARSEL: For at reducere risikoen for alvorlig personskade, sluk for værktøjet og afbryd forbindelsen tilDANSK

strømforsyningen, før der foretages justeringer eller afmonteringer/ påmonteringer af dele eller tilbehør. ADVARSEL: For at reducere risikoen for personskade, sørg ALTID for at arbejdsemnet er grundigt forankret eller fastgjort. Hvis der bores i tyndt materiale, anvend en træ “backup” blok for at forhindre, at materialet bliver beskadiget.

1. Vælg den ønskede hastighed/momentområde

ved hjælp af gearvælgeren, så den svarer til hastighed og moment for den planlagte brug. Indstil tilstandskontrolkraven til boresymbolet.

2. Til TRÆ skal du bruge sneglebor, spadebor,

stenbor eller hulsave. Til METAL skal du bruge højhastigheds stålbor eller hulsave. Brug et smøremiddel ved boring i metal. Undtagelserne er støbejern og messing, der skal bores i tør tilstand.

3. Tryk altid i lige linje med boret. Tryk tilstrækkelig

hårdt til at boret bider, men tryk ikke så hårdt, at motoren blokerer eller boret afbøjes.

4. Hold værktøjet fast med begge hænder for at

bliver overbelastet. SLIP UDLØSEREN OMGÅENDE, fjern boret fra arbejdet og afgør årsagen til blokeringen. SLÅ IKKE UDLØSEREN FRA OG TIL I ET FORSØG PÅ

6. Hold motoren i gang, mens boret trækkes ud

af et boret hul. Det hjælper med at forhindre klemning. Skruetrækkerbetjening (fi g. 4)

1. Vælg den ønskede hastighed/momentområde

ved hjælp af gearvælgeren (g) øverst på værktøjet, så den svarer til den hastighed og moment for den planlagte brug. Indstil momentjusteringskraven (e) til en lav indstilling i starten for at sikre, at fastgørelseselementet indstilles til dine specifikationer. BEMÆRK: Brug den laveste momentindstilling, der er krævet, for at skrue fastgørelseselementet i ved den ønskede dybde. Jo lavere tal, jo lavere er momentudgangen.

2. Drej tilstandskontrolkraven (f), således at

skruesymbolet flugter med pilen.

3. Nulstil momentjusteringskraven (e) til den rette

nummerindstilling for den ønskede moment. Lav nogle få prøvekørsler i affald eller skjulte områder for at bestemme den rigtige position for momentjusteringskraven. BEMÆRK: Momentjusteringskraven kan indstilles til et hvilket som helst tal når som helst. Momentjusteringskraven aktiveres dog kun i skruetilstand og ikke i bor- og hammerboringstilstand. Hammerboringbetjening (fi g. 5)

1. Vælg den ønskede hastighed/momentområde

ved hjælp af gearvælgeren, så den svarer til hastighed og moment for den planlagte brug. Indstil tilstandskontrolkraven (f) til hammersymbolet.

2. Når der bores, skal du anvende tilpas kraft på

hammeren for at forhindre den i at springe for meget tilbage. For megen kraft kan nedsætte borehastigheden, forårsage overopvarmning og sænke boreintensiteten.

3. Bor lige og hold boret på en lige vinkel på

emnet. Anvend ikke sidetryk på boret, når du borer, da det vil forårsage blokering af borspånerne og nedsænke borehastigheden.

4. Hvis hammerhastigheden begynder at falde,

når der bores dybe huller, skal du trække boret halvvejs ud af hullet, mens værktøjet stadig kører, for at fjerne snavs fra hullet.

5. Til murværk skal du anvende bor med

hårdmetalplade eller murbor. En jævn strøm af støv indikerer korrekt borehastighed. VEDLIGEHOLDELSE DEWALT elektrisk værktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet. ADVARSEL: For at reducere risikoen for alvorlig personskade, skal værktøjet slukkes og batteripakken fjernes, før der foretages nogen former for justering eller af-/påmontering af værktøjsdele eller tilbehør. En utilsigtet opstart kan forårsage personskade. Der kan ikke udføres service på opladeren eller batteripakken. Der er ingen dele indeni, der kan serviceres af brugeren. Smøring Dette elektriske værktøj skal ikke smøres yderligere.DANSK

Rengøring ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure. ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Der må under ingen omstændigheder komme væske ind i værktøjet. Ingen af værktøjets dele må nedsænkes i væske.

RENGØRINGSINSTRUKTIONER FOR OPLADEREN

ADVARSEL: Fare for elektrisk stød. Afbryd strømforsyningen til opladeren før rengøring. Snavs og fedt kan fjernes fra opladerens udvendige flader ved hjælp af en klud eller en blød børste (ikke metal). Brug ikke vand eller rengøringsmidler. Valgfrit tilbehør ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT. Nærmere oplysninger om det rigtige tilbehør fås hos forhandleren. Miljøbeskyttelse Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt. Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer. Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

EWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne. Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com. Genopladelig batteripakke Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag den derpå ud af værktøjet.

• Li-Ion celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.DANSK

GARANTI DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke- professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI • Hvis du ikke er fuldt tilfreds med dit

EWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT • Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktøj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI • Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;

• Produktet har været underlagt almindelig brug og slid;

• Der ikke er forsøgt reparationer af uautoriserede personer;

• Købsbeviset fremvises;

• Produktet returneres komplet med alle originale komponenter; Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU. com.DEUTSCH

• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.

3. Still så momentjusteringskragen (e) til korrekt
