BRUKSANVISNING DCD980 DEWALT

13 mm (1/2") BATTERIDRILL/BORMASKIN DCD931, DCD980 13 mm (1/2") BATTERIDREVET BORHAMMER/BORMASKIN DCD936, DCD985 Gratulerer! Du har valgt et DEWALT-verktøy. Års erfaring gjennom produktutvikling og innovasjon gjør DEWALT til en av de mest pålitelige partene for profesjonelle brukere av elektrisk verktøy. Tekniske data

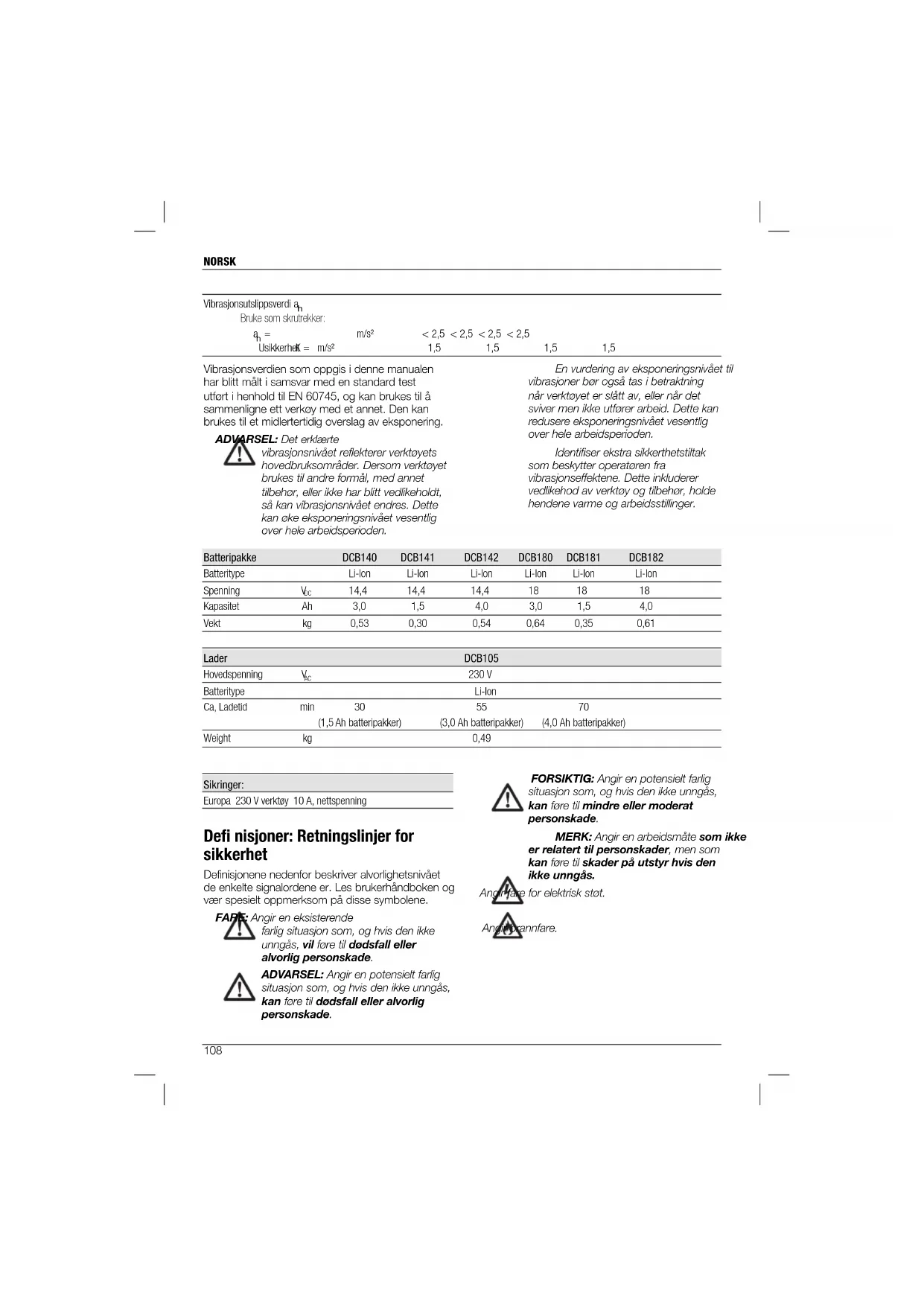

(lydeffekt usikkerhet) dB(A) 3 3 3 3 Totalverdier vibrasjon (triax vector sum) bestemt iht, EN 60745: Verdi vibrasjonsutslipp a

Vibrasjonsutslippsverdi a

Bruke som skrutrekker:

m/s² < 2,5 < 2,5 < 2,5 < 2,5 Usikkerhet K = m/s² 1,5 1,5 1,5 1,5 Sikringer: Europa 230 V verktøy 10 A, nettspenning Defi nisjoner: Retningslinjer for sikkerhet Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene. FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade. ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade. FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade. MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås. Angir fare for elektrisk støt. Angir brannfare. Vibrasjonsverdien som oppgis i denne manualen har blitt målt i samsvar med en standard test utført i henhold til EN 60745, og kan brukes til å sammenligne ett verkøy med et annet. Den kan brukes til et midlertertidig overslag av eksponering. ADVARSEL: Det erklærte vibrasjonsnivået reflekterer verktøyets hovedbruksområder. Dersom verktøyet brukes til andre formål, med annet tilbehør, eller ikke har blitt vedlikeholdt, så kan vibrasjonsnivået endres. Dette kan øke eksponeringsnivået vesentlig over hele arbeidsperioden. Batteripakke DCB140 DCB141 DCB142 DCB180 DCB181 DCB182 Batteritype Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Spenning V

230 V Batteritype Li-Ion Ca, Ladetid min 30 55 70 (1,5 Ah batteripakker) (3,0 Ah batteripakker) (4,0 Ah batteripakker) Weight kg 0,49 En vurdering av eksponeringsnivået til vibrasjoner bør også tas i betraktning når verktøyet er slått av, eller når det sviver men ikke utfører arbeid. Dette kan redusere eksponeringsnivået vesentlig over hele arbeidsperioden. Identifiser ekstra sikkerthetstiltak som beskytter operatøren fra vibrasjonseffektene. Dette inkluderer vedlikehod av verktøy og tilbehør, holde hendene varme og arbeidsstillinger.NORSK

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres. Generelle sikkerhetsadvarsler ved bruk av elektriske verktøyer ADVARSEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk støt, ild og/eller alvorlig skade.

a) Pass på at arbeidsplassen er ren og godt belyst. Rotete eller mørke områder øker faren for ulykker. b) Bruk ikke elektriske verktøy i eksplosive omgivelser, f.eks. nær antennelig væske, gass eller støv. Elektriske verktøyer produserer gnister som kan antenne støv eller gass. c) Barn og tilskuere skal holdes på god avstand ved bruk av elektriske verktøyer. Forstyrrelser kan forårsake at en mister oversikten.

2) SIKKERHET VED BRUK AV ELEKTRISITET

a) Støpslene på elektriske verktøy må passe i stikkontaktene. Endre aldri et støpsel. Bruk ikke tilpasningsstøpsler på jordede elektriske verktøy. Uendrede støpsler og stikkontakter som passer kravene, reduserer risikoen for elektrisk støt. b) Unngå å berøre jordede flater som rør, radiatorer, komfyrer og kjøleskap. Hvis kroppen er jordet, øker faren for elektrisk støt. c) Utsett ikke elektriske verktøy for regn eller fuktighet. Hvis vann kommer inn i et elektrisk verktøy, øker faren for elektrisk støt. d) Vær ikke hardhendt med ledningen. Bruk ikke ledningen til å bære, dra eller frakople det elektriske verktøyet. Hold ledningen på god avstand fra varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede ledninger øker faren for elektrisk støt. e) Ved utendørs bruk av det elektriske verktøyet skal du bruke en skjøteledning som er beregnet på utendørs bruk. Bruk av ledning som er beregnet på utendørs bruk reduserer faren for elektrisk støt. f) Hvis du må bruke et elektrisk verktøy i fuktige omgivelser, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter reduserer faren for elektrisk støt.

a) Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker et elektrisk verktøy. Bruk ikke elektriske verktøy hvis du er trøtt eller sliten eller har brukt narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet er nok til å forårsake alvorlig personskade. b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmasker, glidesikre sko, hjelm og hørselsvern der det trengs, reduserer faren for personskade. c) Unngå utilsiktet oppstarting. Påse at bryteren er i AV-posisjon før du kopler til strømmen og/eller batteripakken, samt tar opp eller bærer verktøyet. Hvis du bærer elektriske verktøy med fingeren på bryterenNORSK

eller setter støpselet i stikkontakten mens bryteren er på, øker du faren for ulykker. d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En skrunøkkel som er festet til en roterende del i det elektriske verktøyet, kan forårsake personskade. e) Strekk deg ikke for langt. Behold fotfestet og god balanse til enhver tid. Dette gir bedre kontroll over det elektriske verktøyet hvis det skulle oppstå en uventet situasjon. f) Kle deg skikkelig. Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker på god avstand fra bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler. g) Hvis verktøyet har tilkopling for støvoppsamler eller støvavsug, skal du påse at disse er tilkoplet og brukes på riktig måte. Bruk av støvoppsamler kan redusere farer som er forbundet med støv.

4) BRUK OG BEHANDLING AV ELEKTRISKE VERKTØY

a) Forsér ikke det elektriske verktøyet. Bruk riktig elektrisk verktøy til jobben. Det riktige verktøyet gjør jobben bedre og tryggere og med den hastigheten som er det konstruert for. b) Bruk ikke det elektriske verktøyet hvis det ikke går an å slå bryteren av og på. Verktøy som ikke kan styres med bryteren, er farlig og må repareres. c) Ta støpselet ut av kontakten og/eller ta batteripakken ut av det elektriske verktøyet, før du foretar justeringer, bytter tilbehør eller legger det bort til oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at det elektriske verktøyet startes utilsiktet. d) Oppbevar elektriske verktøy utilgjengelig for barn, og la ikke personer som ikke er kjent med verktøyet eller disse anvisningene, bruke verktøyet. Elektriske verktøy er farlige i hendene på ukyndige brukere. e) Vedlikehold av elektriske verktøy. Se etter feiljusteringer eller binding i bevegelige deler, skadde deler eller andre ting som kan påvirke det elektriske verktøyets funksjonalitet. Hvis det elektriske verktøyet er skadet, skal det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdte elektriske verktøy. f) Sørg for at skjæreverktøy alltid er skarpe og rene. Med riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter oppstår det sjeldnere bindinger. Slike verktøy er dessuten lettere å håndtere. g) Bruk det elektriske verktøyet, tilbehør, bits osv. i samsvar med disse anvisningene. Ta også hensyn til arbeidsforholdene og jobben som skal utføres. Det kan være farlig å bruke det elektriske verktøyet til andre oppgaver enn det som er tiltenkt.

5) BRUK OG BEHANDLING AV BATTERIDREVNE VERKTØY

a) Batteriet skal bare lades med laderen som er angitt av produsenten. En lader som er beregnet på en bestemt batteripakke, kan medføre brannfare hvis den brukes med en annen batteripakke. b) Elektriske verktøy skal bare brukes med den angitte batteripakken. Bruk av andre batteripakker kan medføre risiko for personskade og brann. c) En batteripakke som ikke er i bruk, skal holdes på god avstand fra metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan skape kontakt mellom polene. Kortslutning av batteripolene kan forårsake forbrenning eller brann. d) Ved hardhendt behandling, kan det lekke væske fra batteriet. Unngå berøring. Skyll med vann hvis du kommer i kontakt med væsken. Oppsøk lege hvis væsken kommer i kontakt med øynene. Batterivæske kan forårsake irritasjon eller forbrenning.

a) Service på det elektriske verktøyet skal utføres av en kvalifisert servicetekniker som utelukkende bruker originale reservedeler. Slik sørger du for å ivareta det elektriske verktøyets sikkerhet. Ytterligere spesifi kke sikkerhetsregler for driller/trekkere/ meiselhammere

• Bruk hørselsvern når du bruker slagbor. Eksponering mot støy kan føre til tap av hørsel.

• Bruk hjelpehåndtakene som følger med maskinen. Tap av kontroll kan føre til personskade.

• Hold det elektriske verktøyet kun i isolerte gripeoverflater når du utfører operasjoner hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger. Kutteutstyr som kommer i kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt.NORSK

• Bruk hørselsvern hvis du bruker maskinen over lengre tid. Langvarig eksponering mot høyintensiv støy kan føre til hørselstap. Det høye lydnivået fra hammerboring kan føre til midlertidig hørselstap eller alvorlig skade på trommehinnen.

• Bruk vernebriller eller annen øyebeskyttelse. Boring og hamring fører til at spon kan fly av gårde. Flygende spon kan føre til permanent øyeskade.

• Hammerbor og verktøy blir varme under bruk. Bruk hansker når du skal berøre disse. Øvrige farer Følgende farer er uløselig knyttet til bruken av slagbor: – Skader som skyldes berøring av de roterende delene eller varme deler på verktøyet. Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er: – Hørselsskader. – Fare for å klemme fingrene når man bytter tilbehøret. – Helseskader som skyldes innånding av støv som oppstår ved arbeid med tre. – Fare for personskade pga. flygende partikler. – Fare for personskade ved langvarig bruk. Markeringer på verktøyet De følgende bildene er vist på verktøyet: Les brukerhåndboken før bruk.

POSISJON FOR DATOKODE

Datokoden, som også inkluderer produksjonsåret, står trykt på den delen av huset som utgjør koblingen mellom verktøyet og batteriet. Eksempel: 2012 XX XX Produksjonsår Viktige sikkerhetsinstruksjoner for alle batteriladere TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhets- og bruksanvisninger for DCB105 batteriladeren.

• Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken. ADVARSEL: Fare for støt. Ikke la væske komme inn i laderen. Det kan resultere i elektrisk støt. FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DEWALT oppladbare batteripakker. Andre typer batterier kan overoppvarmes og sprekke og føre til personskader og materielle skader. Ikke forsøk å lade opp ikke-ladbare batterier. FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet. MERK: Under visse omstendigheter, når laderen er tilkoplet strømtilførselen, kan laderen kortsluttes av fremmedlegemer. Fremmedlegemer av ledende art som, men ikke begrenset til, slipestøv, metallspon, aluminiumsfolie, og enhver oppbygging av metallpartikler skal ikke komme inn i laderens hulrom. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakk i hulrommet. Kople fra laderen før rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.

• Disse ladere er ikke ment for annen bruk enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.

• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i eller på annen måte utsettes for skade eller påkjenning.

• Ved bruk av en lader utendørs, sørg alltid for tørr plassering og bruk en skjøteledning som passer for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk støt.

• Ikke blokker ventilasjonsåpningene på laderen. Ventilasjonsåpningene er plassert på toppen og sidene av laderen. Plasser laderen et sted unna varmekilder.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.

• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.

• ALDRI forsøk på kople 2 ladere sammen.

• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere Laderen DCB105 kan bruke 10,8 V, 14,4 V og 18V Li-Ion (DCB121, DCB123, DCB140, DCB141, DCB142, DCB180, DCB181 og DCB182) batteripakker. Denne laderen trenger ingen justeringer, og er designet til å være så enkle som mulig å bruke. Ladeprosedyre (fi g. 2)

1. Plugg inn laderen i en passende 230 V

stikkontakt før du setter inn batteripakken.

3. Når ladingen er ferdig, indikeres dette ved at det

røde lyset står på kontinuerlig. Pakken er fullt ladet, og kan brukes nå eller bli igjen i laderen. MERK: For å sikre maksimum ytelse og levetid på Li-Ion batterier, lad batteriet helt opp før første gangs bruk. Ladeprosess Se tabellen under for ladestatus på batteripakken. Ladestatus Lader –– –– –– –– Fullt ladet –––––––––––––––––– Forsinkelse ved varm/kald pakke –– • –– • –– • –– •

• Ikke lad eller bruk batteripakken i eksplosive omgivelser, slik som i nærheten av brennbare væsker, gasser eller støv. Innsetting eller uttak av batteripakken kan antenne støvet eller gassen.

• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.

• Ikke lagre eller bruk verktøyet eller batteripakken på steder der temperaturen kan nå eller overstige 40˚C (105°F) (som utenfor skur eller metallbygg på sommeren).

• For best resultat, pass på at batteripakken er helt oppladet før bruk. ADVARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning. FORSIKTIG: Legg verktøyet på siden på et stabilt underlag hvor det ikke utgjør noen fare for snubling eller velting. Noen verktøy med store batteripakker står oppreist på batteripakken, men kan lett slås over ende.

• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.

• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer. ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis den utsettes for gnister eller flammer. Batteripakke BATTERITYPE DC931 og DC936 bruker 14,4 volts batteripakker. DC980 og DC985 bruker 18 volts batteripakker.

DCB140, DCB141, DCB142, DCB180, DCB181

eller DCB182 batteripakker kan brukes. Se Tekniske data for mer informasjon. Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og

resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen. MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk. Merking på laderen og batteripakken I tillegg til piktogrammene som er brukt i denne håndboken, viser merkene på laderen og batteriet følgende piktogrammer: Les instruksjonshåndboken før bruk. Batteriet lader. Batteriet ladet. Forsinkelse ved varm/kald pakke.

Ikke undersøk med strømførende gjenstander. Ikke lad skadede batteripakker. Bruk bare DEWALT batteripakker, andre kan sprekke og forårsake personskader og skader på materiell. Ikke utsett for vann. Få byttet defekte ledninger omgående. Lades kun mellom 4° C og 40° C. Deponer batteripakken på miljøvennlig vis. Ikke brenn batteripakken. Lader opp Li-Ion batteripakker. Se Tekniske data for ladetid. Kun for innendørs bruk. Pakkens innhold Pakken inneholder: 1 batteridrevet slagbormaskin (modellene DCD985, DCD936) 1 batteridrevet drill/bormaskin (modellene DCD980, DCD931) 1 Li-Ion batteripakke (M1, L1-modellene) 2 Li-Ion batteripakker (M2, L2-modellene) 3 Li-Ion batteripakker (M3, L3-modellene) 1 Settboks 1 Lader 1 Sidehåndtak 1 Instruksjonshåndbok 1 Sammenstillingstegning MERK: Batteripakker, ladere og utstyrsbokser er ikke inkludert i N-modeller.

• Kontroller skader på verktøyet, deler eller tilbehør som kan ha inntruffet under transport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk. Beskrivelse (fi g. 1, 2) ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader. a. Utløserbryter b. Fremover/bakover kontrollknapp c. Arbeidslys d. Chuck e. Momentjusteringskrage f. Modusvelgerkrage g. Girbryter h. Sidehåndtak

j. Utløserknapper for batteri k. Beltekrok l. Monteringsskrue m. Bitclips TILTENKT BRUK Disse boremaskinene er desiget for profesjonell boring, slagboring og skrutrekking. IKKE bruk under våte forhold eller i nærheten av antennelige væsker eller gasser. Denne drillen/skrutrekkeren/slagbormaskinen er elektrisk verktøy for profesjonelle. IKKE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker dette verktøyet.

Bruk av skjøteledning Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1 mm

ADVARSEL: Ta alltid ut batteripakken før montering og justering. Slå alltid av verktøyet før du setter inn eller tar ut batteripakken. ADVARSEL: Bruk kun batteripakker og ladere fra DEWALT. Sette inn og ta ut batteripakken fra verktøyet (fi g. 2) MERK: For best resultat, pass på at batteripakken er helt oppladet før bruk.

godt festet i verktøyet, pass på at den ikke løsner.

bestemt ut av håndtaket.

2. Sett batteripakken i laderen som beskrevet i

laderavsnittet i denne manualen. LADEINDIKATOR BATTERIPAKKER (FIG. 2) Noen DEWALT batteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen i batteripakken. For å aktivere ladeindikatoren, trykk og hold indikatorknappen (o). En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp. MERK: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde. Bryter for variabel hastighet (fi g. 1) For å slå på verktøyet, klem på utløserbryteren (a). For å slå av verktøyet, slipp utløserbryteren. Verktøyet er utstyrt med en bremse. Chucken vil stoppe straks utløserbryteren er helt ute. MERK: Det anbefales ikke med kontinuerlig bruk i variabel hastighet. Det kan skade bryteren, og bør unngås. Sidehåndtak (fi g. 1) ADVARSEL: For å redusere faren for personskade, må du ALLTID bruke verktøyet med sidehåndtaket skikkelig montert. Hvis ikke, kan sidehåndtaket slippe når verktøyet er i bruk, og føre til at man mister kontrollen. Hold verktøyet med begge hender for maksimal kontroll. Sidehåndtaket (h) klemmes fast foran på girhuset, og kan roteres 360˚ for å tilpasses høyre- eller venstrehendte brukere. Sidehåndtaket må strammes godt slik at det står i mot torsjonskraften hvis verktøyet stopper eller kjøres fast. Hold sidehåndtaket i den ytre enden for å kontrollere verktøyet når det stopper. Hvis ikke modellen er utstyrt med sidehåndtak, må du holde drillen med den ene hånden på håndtaket og den andre på batteripakken. MERK: Alle modellene leveres med sidehåndtak. Forover/revers-knapp (fi g. 1) En forover/revers-knapp (b) avgjør retningen til verktøyet og fungerer også som en låseknapp. For å velge rotering forover, skal du løse ut utløserbryteren og trykke ned forover/revers- knappen på høyre side av verktøyet. For å velge revers, skal du løse ut utløserbryteren og trykke ned forover/revers-knappen på venstre side av verktøyet. Midtstillingen til knappen låser verktøyet i av-posisjonen. Når du endrer posisjonen på knappen, må du passe på at utløseren er løsnet. MERK: Den første gangen verktøyet kjøres etter at du har endret rotasjonsretningen, kan det være du hører et klikk ved oppstart. Dette er normalt og er ikke tegn på at noe er galt. Arbeidslampe (fi g. 1) Rett over utløserbryteren (a) er det en arbeidslampe (c). Arbeidslampen aktiveres når utløserbryteren trykkes inn. Når avtrekkeren slippes, vil arbeidslyset være på i opp til 20 sekunder til.NORSK

MERK: Arbeidslampen er beregnet på belysning av den nærmeste arbeidsflaten, og er ikke beregnet til bruk som lommelykt. Modusvelgerkrage (fi g. 3–5) Bormaskinen er utstyrt med en separat modusvelgerkrage (f) for å veksle mellom bore-, skrutrekking- og hammerboringsmodus. BORING (FIG. 3) FORSIKTIG: Når modusvelgerkragen er i bore-/slagbormodus, vil ikke bormaskinen utløse på clutchen, uansett posisjonen til momentjusteringskragen(e). Drei modusvelgerkragen (f) slik at borsymbolet er innrettet med pilen. MERK: Momentjusteringskragen (e) kan stilles til hvilket som helst tall. SKRUTREKKING (FIG. 4) Drei modusvelgerkragen (f) slik at skruesymbolet er innrettet med pilen. MERK: Momentjusteringskragen kan til enhver tid stilles til hvilket som helst tall. Momentjusteringskragen er bare låst når den er i skrutrekkingsmodus, og ikke i bore- eller hammerboringsmodus. HAMMERBORING (FIG. 5) FORSIKTIG: Når modusvelgerkragen er i bore-/slagbormodus, vil ikke bormaskinen utløse på clutchen, uansett posisjonen til momentjusteringskragen(e). Drei modusvelgerkragen (f) slik at hammersymbolet er innrettet med pilen. Momentjusteringskrage (fi g. 3–5) Verktøyet har en justerbar momentskrutrekker- mekanisme for skruing og fjerning av en lang rekke fester av ulik form og størrelse. Rundt momentjusteringskragen (e) er det tall. Disse tallene brukes når du skal stille inn clutchen til et momentområde. Jo høyere tall på kragen, jo høyere moment og raskere kan festeenheten skrues inn. For å velge et av disse tallene, må du rotere kragen til ønsket tall er innrettet med pilen. Gir med tre hastigheter (fi g. 3–5) Giret med tre hastigheter gjør at du kan skifte gir på verktøyet for større allsidighet. For å velge hastighet 1 (høyeste momentinnstilling), slå av verktøyet og la det stanse helt. Skyv girbryteren (g) helt fram. Hastighet 2 (middels moment- og hastighetsinnstilling) er i midtposisjonen. Hastighet 3 (høyeste hastighetsinnstilling) er bakover. MERK: Skift ikke gir når verktøyet er i gang. La alltid bormaskinen stoppe helt før du skifter gir. Hvis du har problemer med å skifte gir, må du kontrollere at girbryteren er i lås i én av de tre hastighetsinnstillingene. Chucker ADVARSEL: Ikke forsøk å stramme til drillbitser (eller annet utstyr) ved å ta tak i den fremre delen av chucken og slå på verktøyet. Dette kan føre til personskade og materielle skader. Lås alltid av utløserbryteren og koble verktøyet fra strømkilden når du bytter tilbehør. ADVARSEL: Kontroller alltid at bitsen er festet før du starter verktøyet. En løs bit kan støtes ut fra verktøyet og forårsake personskade. NØKKELFRI CHUCK MED ENKEL KRAGE (FIG. 6–8) Verktøyet har en nøkkelfri chuck med én roterende krage, slik at man kan betjene chucken med én hånd. For å sette inn en drillbits eller annet utstyr, følg disse trinnene.

1. Lås utløseren i AV-posisjonen. Slå av verktøyet

og koble det fra strømkilden.

2. Ta tak i den bakre kragen av chucken (d) med

den ene hånden og bruk den andre hånden for å sikre verktøyet som vist i figur 6. Roter kragen mot urviseren (sett fra fronten) helt til den åpner seg nok til at den kan ta i mot ønsket utstyr.

3. Sett inn tilbehøret omtrent 19 mm (3/4")

inn i chucken (fig. 7). Stram godt ved å vri chuckhylsen med klokka med en hånd mens du holder verktøyet med den andre hånden (fig. 8). Fortsett å rotere chuckhylsen til du hører flere skralle-klikk for å sikre at du har full gripekraft. For å frigjøre utstyret, gjentar du trinn 1 og 2 over. Pass på å stramme til chucken med den ene hånden på chuckkragen og den andre hånden på verktøyet for maksimal fasthet. Beltekrok og bitclips (fi g. 1) ADVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/ setter på tilbehør eller ekstrautstyr.NORSK

ADVARSEL: For å redusere faren for personskade, heng IKKE verktøy fra deg i beltekroken eller heng objekter fra beltekroken. Heng KUN verktøyets beltekrok i et arbeidsbelte. ADVARSEL: For å redusere faren for alvorlig personskade, sørg for at skruen som holder beltekroken sitter godt. VIKTIG: Ved festing eller skifting av beltekroken eller bitclipset, bruk kun den medfølgende skruen (l). Påse at skruen strammes godt. Beltekroken (k) og bitclipset (m) kan festes på hvilken som helst side av verktøyet kun ved bruk av medfølgende skrue (l), for å tilpasses venstre- og høyrehendte brukere. Dersom kroken eller bitclipset ikke ønskes, kan de fjernes fra verktøyet. For å flytte beltekroken, fjern skruen (l) som holder den på plass og monter den på andre siden. Påse at skruen strammes godt. BRUK Bruksanvisning ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende reguleringer. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/ installerer tilleggsutstyr eller tilbehør. Korrekt plassering av hendene (fi g. 9) ADVARSEL: For å redusere faren for personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist i figur 9. ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon. Korrekt plassering av hendene krever én hånd på hovedhåndtaket (n), med den andre hånden på sidehåndtaket (h). Bruk av drillen (fi g. 3) ADVARSEL: Risikoen for alvorlig personskade kan reduseres ved å slå av verktøyet samt koble fra strømkilden før det utføres justeringer eller monteringer/ demonteringer av tilbehør eller ekstrautstyr. ADVARSEL: Slik at en kan redusere risikoen for personlig skade, påse at arbeidsstykket ALLTID er ankret eller klemt godt fast. Hvis det bores i tynt materiale, bruk en ”sikkerhets” blokk av tre som vil hjelpe til å forhindre skader på materialet.

1. Velg ønsket hastighet/momentområde med

girbryteren for å matche hastigheten og momentet til den planlagte operasjonen. Sett modusvelgerkragen til borsymbolet.

2. For TRE, bruk spiralbor, flatbor, power-spiralbor

eller hullsag. For METALL, bruk bits av høyhastighets stålspiralbor eller hullsag. Bruk skjærevæske når du borer i metall. Unntakene er støpejern og messing, som skal bores tørt.

3. Utøv alltid trykk i rett linje med bitsen. Bruk nok

trykk til at boret griper, men ikke skyv så hardt at motoren stopper eller bitsen bøyes.

4. Hold verktøyet godt fast med begge hender for

å kontrollere torsjonskraften til drillen.

tilbake ut av borehullet. Dette vil bidra til å forhindre fastsetting. Skrutrekkerdrift (fi g. 4)

1. Velg ønsket hastighet/momentområde med

bryteren for giret med tre hastigheter (g) øverst på verktøyet for å matche hastigheten og momentet til den planlagte operasjonen. Still først momentjusteringskragen (e) til en lavere innstilling for å sikre at festeenheten stilles etter dine ønsker. MERK: Bruk den laveste momentinnstillingen som er nødvendig for å plassere festeenheten til ønsket dybde. Jo lavere tall, jo lavere momentytelse.NORSK

er innrettet med pilen.

girbryteren for å matche hastigheten og momentet til den planlagte operasjonen. Sett modusvelgerkragen (f) til hammersymbolet.

2. Ved boring skal du bruke akkurat tilstrekkelig

med kraft på hammeren for å unngå at den hopper for mye. For stor kraft vil gi lavere borehastigheter, overoppheting og en lavere borhastighet.

3. Bor med biten i korrekt vinkel mot arbeidet. Ikke

utøv sidetrykk på biten når du borer, da dette vil føre til tilstopping av bitspon samt lavere borehastigheter.

4. Ved boring av dype hull og hvis

hammerhastigheten slakker opp, må du trekke biten delvis ut av hullet mens verktøyet fremdeles kjører, for å fjerne spon fra hullet.

5. Ved bruk i murverk, må du bruke bits med

karbid-tupp eller murbor. En rolig, jevn flyt med metallspon tyder på at borehastigheten er korrekt. VEDLIKEHOLD Elektriske verktøy fra DEWALT er laget for lang tids bruk med minimalt vedlikehold. Kontinuerlig tilfredsstillende funksjonalitet er betinget av riktig behandling og regelmessig rengjøring. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader. Laderen og batteripakken er vedlikeholdsfrie. Det er ingen deler inne i den som kan vedlikeholdes. Smøring Dette elektriske verktøyet trenger ikke smøring. Rengjøring ADVARSEL: Blås smuss og støv ut av verktøyhuset med tørr luft så ofte som du ser at smuss legger seg i og rundt lufteåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren. ADVARSEL: Aldri bruk oppløsningsmidler eller andre sterke kjemikalier for rengjøring av ikke- metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene brukt i disse delene. Bruk en klut fuktet kun med vann og mild såpe. Pass på at det aldri kommer væske inn i verktøyet. Legg aldri noen av verktøydelene i vann.

RENGJØRINGSINSTRUKSJONER FOR LADER

ADVARSEL: Fare for elektrisk støt. Frakople laderen fra vekselstrømkontakten før rengjøring. Smuss og fett kan fjernes fra eksteriøret av laderen ved bruk av en klut eller myk ikke-metallisk børste. Ikke bruk vann eller andre rengjøringsmidler. Ekstrautstyr ADVARSEL: Siden tilbehør som ikke leveres av DEWALT ikke er testet med dette produktet, kan det være farlig å bruke slikt tilbehør. Reduser risikoen for personskade ved å kun bruke tilbehør som anbefales av DEWALT sammen med dette produktet. Ta kontakt med en forhandler for informasjon om ekstrautstyr. Miljøvern Separat innsamling. Dette produktet skal ikke kastes sammen med vanlig husholdningsavfall.NORSK

Hvis du en dag finner ut at DEWALT-produktet må skiftes eller du ikke lenger har bruk for det, skal du ikke kaste det sammen med det vanlige husholdningsavfallet. Sørg for at produktet innsamles separat. Separat innsamling av brukte produkter og pakkematerialer gjør det mulig å gjenvinne materialer og bruke dem på nytt. Gjenbruk av gjenvunne materialer reduserer forurensning og etterspørselen etter råvarer. Lokale forskrifter kan inneholde bestemmelser om separat innsamling av elektriske produkter fra hjemmet, ved søppelfyllinger eller hos forhandleren når du kjøper et nytt produkt.

EWALT har et anlegg for innsamling og gjenvinning av DEWALT-produkter som ikke kan brukes lenger. Send produktet til et autorisert servicesenter som kan samle inn produkter på dine vegne og anvende denne tjenesten. Finn nærmeste autoriserte servicesenter ved å ta kontakt med nærmeste DEWALT-kontor på adressen som er oppført i denne brukerhåndboken. Du finner også en liste over autoriserte servicesentre for DEWALT og utførlig informasjon om service og kontaktpersoner på Internett på www.2helpU.com. Oppladbar batteripakke Denne langtids batteripakken må lades på nytt når den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet når batteripakken må kasseres:

• Lad batteripakken helt ut, og ta den ut av verktøyet.

• Li-Ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.NORSK

GARANTI DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI • Dersom du ikke er helt tilfreds med ytelsen til ditt D EWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT • Dersom du har behov for vedlikehold eller service på ditt DEWALT-verktøy i de første 12 månedene etter kjøpet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert DEWALT reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI • Dersom ditt D EWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer

EWALT å bytte ut alle defekte deler vederlagsfritt eller – etter vårt skjønn – å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;

• Produktet har blitt utsatt for rimelig slitasje;

• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
