BRUKSANVISNING RGCG 7 21 Li EINHELL

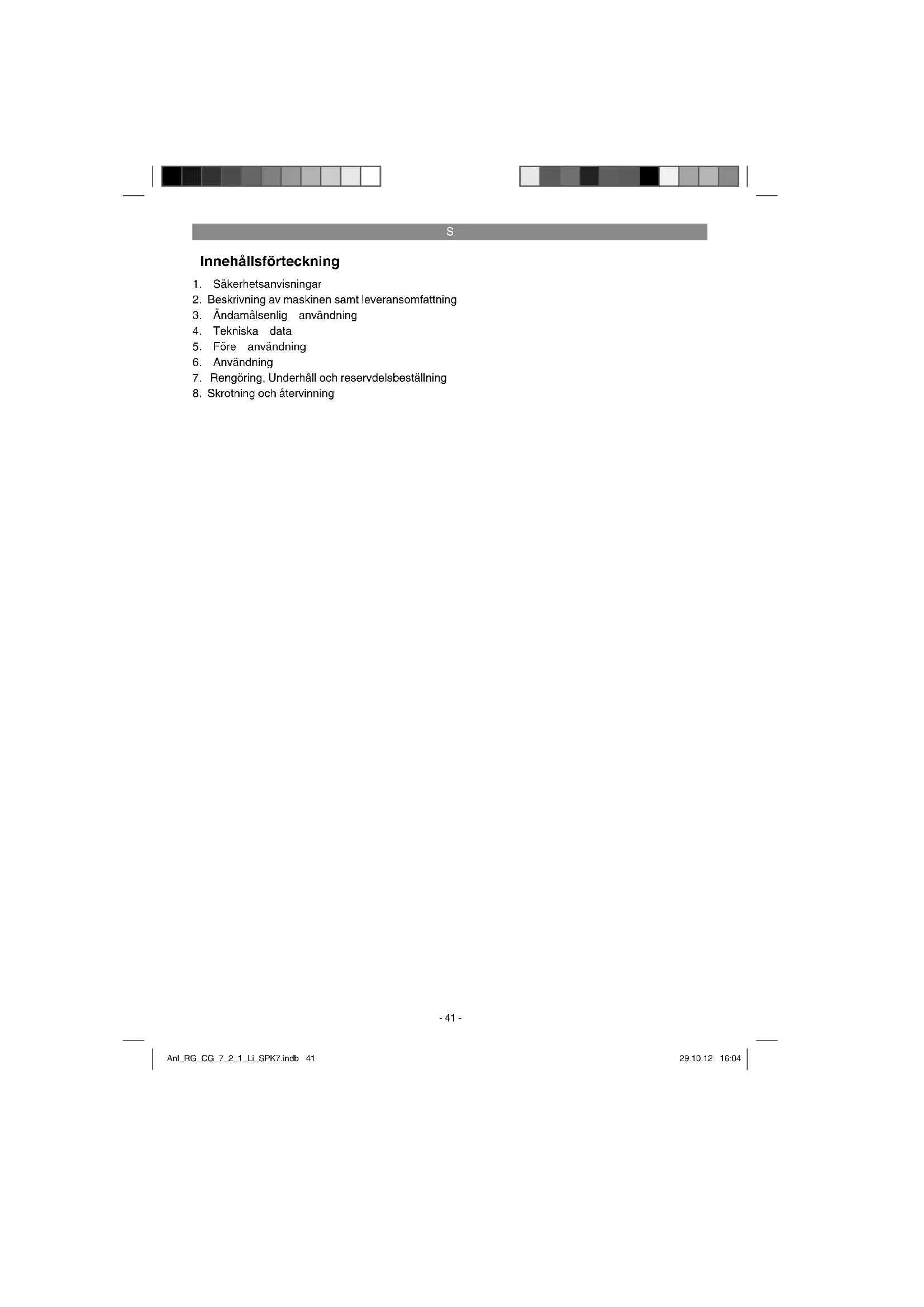

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

7. Rengöring, Underhåll och reservdelsbeställning

8. Skrotning och återvinning

Obs! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Varning! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Förklaring av skylten på maskinen (se bild 9)

1. Obs! Läs igenom bruksanvisningen och följ

varnings- och säkerhetsanvisningarna.

2. Se till att inga andra personer fi nns i farozo-

3. Obs! Efter att du slagit ifrån maskinen fortsät-

ter knivarna att köra. Vänta tills knivarna har stannat. Risk för skador!

4. Batteriet måste avfallshanteras enligt gällan-

5. Skydda maskinen mot regn och fukt.

6. Ljudeff ektnivå: 87dB

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2)

1 Gräsklippningsknivar 2 Svärd för häckklippning 3 Inkopplingsspärr 4 Strömbrytare 5 Låsa för knivar 6 Knivskydd 7 Laddare

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Varning! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Maskinen är avsedd för klippning av gräsmatte- kanter och mindre gräsytor i privata och hobbyan- lagda trädgårdar. Maskiner för sådana trädgårdar får inte användas till allmänna grönområden, parker, sportanläg- gningar, gator eller inom lant- och skogsbruk. En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning beaktas. Obs! För att undvika personskador samt ma- teriella skador får maskinen inte användas till att fi nfördela material inför kompostering. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Anl_RG_CG_7_2_1_Li_SPK7.indb 42Anl_RG_CG_7_2_1_Li_SPK7.indb 42 29.10.12 16:0429.10.12 16:04S

Angivet vibrationsemissionsvärde har mätts upp enligt en standardiserad provningsmetod och kan användas om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget.

Under användning kan det faktiska vibrati- onsemissionsvärdet avvika från det angivna värdet, beroende på sättet som elverktyget används.

Försök hålla vibrationerna så låga som möjligt. Vidtag åtgärder för att sänka vibra- tionsbelastningen, t ex genom att använda skyddshandskar när verktyget används och genom att begränsa arbetstiden. Ta hänsyn till alla moment under användningens gång (t ex tider när elverktyget har slagits ifrån, och sådana tider när det visserligen har slagits på, men kör utan belastning).

5.1. Ladda upp batteriet (bild 3/4)

Anslut laddaren till maskinen (bild 3).

Kontrollera att nätspänningen som anges på typskylten stämmer överens med nätspännin- gen i vägguttaget. Sätt in laddningsadaptern i vägguttaget. Den röda lysdioden (bild 4/pos.

1) lyser och indikerar därmed att laddnings-

spänning är förhanden.

Batteriet laddas upp. Om batteriet är tomt uppgår laddningstiden till max. 2 timmar. Me- dan batteriet laddas upp värms det en aning. Detta är dock normalt.

När batteriet har laddats klart slocknar den röda lysdioden (bild 4/pos. 1). Om batteriet inte kan laddas upp, måste du kon- trollera

att nätspänning finns i vägguttaget. Om du ändå inte kan ladda batteriet, måste du skicka in den kompletta maskinen med laddare till vår kundtjänst. För att batteriets livslängd ska bli så lång som möjligt måste du alltid ladda upp batteriet i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs! Obs! Brytarna som tillverkaren har installerat på maskinen får inte demonteras eller över- bryggas, t ex genom att strömbrytaren på handtaget binds fast. I annat fall fi nns risk för skador eftersom maskinen inte kopplas ifrån automatiskt. Anl_RG_CG_7_2_1_Li_SPK7.indb 43Anl_RG_CG_7_2_1_Li_SPK7.indb 43 29.10.12 16:0429.10.12 16:04S

Se till att ytan där du ska klippa är fri från stenar och andra fasta föremål. Brytarspärren (bild 1/ pos. 3) förhindrar att maskinen slås på oavsiktligt. Om du ska slå på maskinen måste du först trycka in brytarspärren (bild 1/pos. 3) och samtidigt tryc- ka in strömbrytaren (bild 1/pos. 4). Om du släpper strömbrytaren (bild 1/pos. 4) stannar maskinen igen.

Låt grässaxen glida över gräsmattan. Det bästa klippresultatet får du om gräsmattan är torr. Om kvaliteten försämras måste du genast ladda upp saxen så att batterierna inte laddas ur helt. När grässaxen inte längre ska användas måste det svarta knivskyddet sättas på knivarna.

Maskinen kan även användas till att klippa mindre häckar och buskar. Vinkla häcksaxen en aning mot häcken som ska klippas. Klipp först in sidor- na, nerifrån och upp, och först därefter ovansidan. Se till att inga främmande föremål fi nns i eller i närheten av häcken. Det fi nns annars risk för att häcksaxen skadas. När ska man klippa häckar?

Allmänt sett gäller regeln att häckar som tap- par sina löv på hösten ska klippas i juni och oktober.

Häckar som alltid är gröna kan klippas i april och augusti.

6.3 Byta ut knivarna

Obs! Risk för skador! För att demontera knivarna, tryck på knivspärrar- na (bild 1/pos. 5) och ta sedan ut knivarna enligt beskrivningen i bild 5. Efter att du har tagit av knivarna syns växelkuggh- julen (bild 6). Var försiktig så att ingen smuts trän- ger in i växeln när du byter ut knivarna. Montera i omvänd ordningsföljd. Obs! Knivarna faller ned när knivspärren (bild 1/ pos. 5) trycks in! När du sätter in häcksaxen måste du kontrollera i vilket läge excenterstiftet (bild 6/pos. 1) står. Ta häcksaxen och skjut in excenterfästet (bild 7/pos.

1) tills det befi nner sig i ett läge där excenterstiftet

passar exakt på excenterfästet. Sätt häcksaxen på ledarstiften (bild 6/pos. 2). När du sätter in grässaxen måste du på nytt kontrollera var excenterstiftet (bild 6/pos. 1) befi nner sig. Excenterfästet (bild 8/pos. 1) på grässaxen kan förskjutas till vänster och höger för att hitta läget där excenterstiftet (bild 6/pos. 1) och excenterfäs- tet (bild 8/pos. 1) passar till varandra.

7. Rengöring, Underhåll och

reservdelsbeställning

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

Rengör saxen noggrant före och efter an- vändning. Ett par droppar olja (t ex symaskin- solja) på knivarna förbättrar klippresultatet. Fetta dock aldrig in knivarna. För att klip- presultatet ska förbli exakt är det nödvändigt att gräsrester och smuts mellan över- och underkniven tas bort. Obs! På grund av risken för personskador och ma- teriella skador får produkten aldrig rengöras under rinnande vatten, särskilt inte under högtryck. Förvara den batteridrivna gräs- saxen på en torr och frostfri plats. Se till att maskinen är oåtkomlig för barn. Anl_RG_CG_7_2_1_Li_SPK7.indb 44Anl_RG_CG_7_2_1_Li_SPK7.indb 44 29.10.12 16:0429.10.12 16:04S

Håll alltid knivarna i vasst skick för att få full- gott klippningsresultat. Knivarna kan slipas med en skärpsten. Vi rekommenderar att skåror och grader som har uppstått av stenar och liknande åtgärdas.

I maskinens inre finns inga delar som kräver underhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och tillbehören består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik. Anl_RG_CG_7_2_1_Li_SPK7.indb 45Anl_RG_CG_7_2_1_Li_SPK7.indb 45 29.10.12 16:0429.10.12 16:04S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_RG_CG_7_2_1_Li_SPK7.indb 46Anl_RG_CG_7_2_1_Li_SPK7.indb 46 29.10.12 16:0429.10.12 16:04S

Garantibevis Bästa kund, Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas

inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel

och är begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Vår garanti omfattar dessutom inte ersättning för transportskador, skador som kan härledas till missaktade monteringsanvisningar eller ej föreskriven installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missbruk eller ej ändamål- senliga användningar (t ex överbelastning av produkten eller användning av ej godkända insats- verktyg eller tillbehör), åsidosatta underhålls- och säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm), yttre våld eller yttre påverkan (t ex skador om produkten har fallit ned) samt normalt och användningsbundet slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti. Anspråk på garanti upphör att gälla om ingrepp re- dan har gjorts i produkten.

3. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfa-

rande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt

frankerat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpe- bevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny apparat av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt garantibestämmelserna som ingår i denna bruksanvisning. Anl_RG_CG_7_2_1_Li_SPK7.indb 47Anl_RG_CG_7_2_1_Li_SPK7.indb 47 29.10.12 16:0429.10.12 16:04Gao/Product-ManagementWeichselgartner/General-Manager
