MANUALE UTENTE RGCG 7 21 Li EINHELL

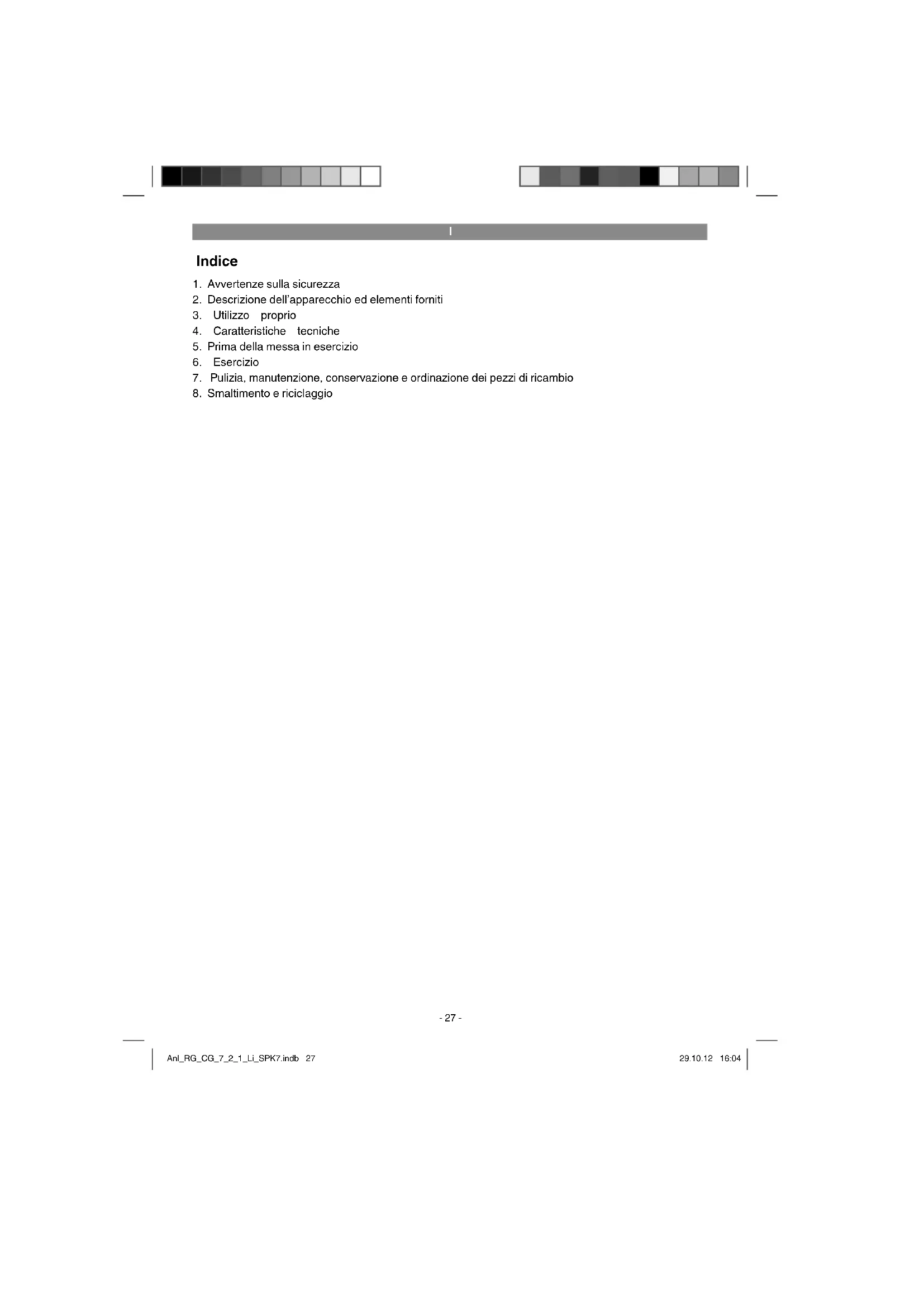

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Pulizia, manutenzione, conservazione e ordinazione dei pezzi di ricambio

8. Smaltimento e riciclaggio

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Spiegazione della targhetta di avvertenze sull’apparecchio (fi g. 9)

1. Attenzione! Leggere le istruzioni per l’uso e

osservare le indicazioni di avvertenza e di sicurezza.

2. Tenere le altre persone lontane dalla zona di

3. Attenzione! Dopo avere spento l’apparecchio

le lame continuano a muoversi. Attendere che si fermino. Pericolo di lesioni!

4. Smaltire la batteria in modo appropriato.

5. Proteggere l’apparecchio da pioggia e

6. Livello di potenza sonora garantito: 87 dB

1 Lama per tagliare l’erba 2 Lama per arbusti 3 Blocco dell’avviamento 4 Pulsante d’avviamento 5 Sbloccaggio lama 6 Protezione della lama 7 Carica batteria

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

Avvertenze di sicurezza

L’apparecchio è concepito per tagliare l’erba del prato e di piccole superfi ci erbose di giardini privati. Si considerano utensili per giardini privati quelli che non vengono usati in giardini pubblici, parchi, impianti sportivi, lungo le strade, nell’agricoltura e nell’economia forestale. Il rispetto delle istruzioni per l’uso fornite dal produttore è una condizione per l’uso corretto dell’apparecchio. Anl_RG_CG_7_2_1_Li_SPK7.indb 28Anl_RG_CG_7_2_1_Li_SPK7.indb 28 29.10.12 16:0429.10.12 16:04I

Attenzione! Visto il pericolo per persone e cose, l’apparecchio non deve essere usato per sminuzzare rifi uti organici per il compos- taggio. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Larghezza di taglio delle forbici per erba: .. 85 mm Larghezza di taglio delle forbici per arbusti: ......... ................................................................ 130 mm Spessore di taglio delle forbici per arbusti: . 8 mm Autonomia max. di esercizio: .....................85 min Batteria: ........................Li-Ion / 7,2 V d.c. / 1,3 Ah Tempo di ricarica: ........................................... 2 h Grado di protezione: ..........................................III Livello di pressione acustica L

: ................63 dB Livello di potenza acustica L

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può essere usato per il con- fronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni indicato può essere utilizzato anche per una valutazio- ne preliminare dell‘esposizione.

Il valore di emissione di vibrazioni durante l‘utilizzo effettivo dell‘elettroutensile può esse- re diverso dal valore indicato, a seconda del modo in cui l‘elettroutensile viene utilizzato.

Cercate di limitare al massimo il carico di vibrazioni al quale siete esposti. Per ridurre le sollecitazioni dovute a vibrazioni, indos- sate ad esempio i guanti durante l‘utilizzo dell‘apparecchio e limitate il tempo di lavoro. Al riguardo si devono prendere in consider- azione tutte le fasi del ciclo di esercizio (ad esempio i periodi in cui l‘elettroutensile è dis- inserito e quelli in cui è inserito, ma funziona a vuoto).

5. Prima della messa in esercizio

5.1 Ricarica della batteria (Fig. 3, 4)

Collegate il carica batteria e la stazione di ricarica (Fig. 3).

Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite il carica batteria nella presa di corrente, il LED rosso (Fig. 4 / Pos. 1) si illumina e indica la tensione di cari- ca presente.

La batteria viene caricata. Con la batteria scarica, il tempo di ricarica è di max. 2 ore. Durante il processo di ricarica la batteria nell’apparecchio si può riscaldare un po’, ma ciò è del tutto normale.

Quando la batteria è completamente carica il LED rosso (Fig. 4 / Pos. 1) si spegne. Se non riuscite a caricare la batteria, controllate che ci sia tensione di rete nella presa di corrente. Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell’apparecchio. Non fate scaricare mai completamente la batteria. Questo potrebbe danneggiarla! Anl_RG_CG_7_2_1_Li_SPK7.indb 29Anl_RG_CG_7_2_1_Li_SPK7.indb 29 29.10.12 16:0429.10.12 16:04I

Attenzione! I dispositivi di commutazione installati dal produttore nell’apparecchio non devono es- sere tolti o esclusi, ad esempio legando un interruttore all’impugnatura, perchè altrimen- ti si corre il rischio di lesioni e l’apparecchio non si spegne automaticamente.

Tenete la superfi cie da tagliare sempre libera da pietre e da altri oggetti. Il blocco dell’avviamento (Fig. 1 / Pos. 3) evita un’accensione involontaria dell’apparecchio. Per accendere sbloccate il blocco dell’avviamento (Fig. 1 / Pos. 3) spingen- dolo in avanti e contemporaneamente premete il pulsante ON/OFF (Fig. 1 / Pos. 4). Rilasciando l’interruttore ON /OFF (Fig. 1 / Pos. 4), le forbici possono essere di nuovo disattivate.

6.1 Per tagliare l’erba

Tenere il tosaerba ad una certa altezza dal terre- no. Le migliori prestazioni di taglio si hanno con il prato asciutto. Quando diminuiscono le prestazioni di taglio, rica- ricate subito il tosaerba perchè la batteria non si scarichi completamente.

6.2 Per tagliare la siepe

L’apparecchio può essere usato per tagliare pic- cole siepi ed arbusti. Inclinate il tagliasiepi leggermente in direzione della siepe da tagliare. Iniziate a tagliare dal basso verso l’alto e passate poi alla parte superiore. Fate attenzione ai corpi estranei nella siepe o vici- no ad essa perchè possono danneggiare la lama. Quando si taglia la siepe:

normalmente vale la regola che le siepi che perdono le foglie in autunno devono essere tagliate in giugno ed ottobre

le siepi sempreverdi possono essere tagliate in aprile e agosto

6.3 Sostituzione delle lame

Attenzione! Pericolo di lesioni! Per togliere la lama premete lo sbloccaggio lama (Fig. 1/Pos. 5) e togliete la lama come si vede in Fig. 5. Dopo aver tolto la lama si vedono le ruote dentate degli ingranaggi (Fig. 6). Fate attenzione che non entri sporco negli ingranaggi durante la sostituzi- one delle lame. Il montaggio avviene nell‘ordine inverso. Attenzione! Premendo lo sbloccaggio lama (Fig. 1/Pos. 5), la lama cade. Durante l’inserimento della lama delle cesoie per siepi fate attenzione alla posizione in cui si trova il per- no eccentrico (Fig. 6 / Pos. 1). Prendete la lama delle forbici per siepi e posizionate la sede eccen- trica (Fig. 7 / Pos. 1) in modo che essa, durante l’assemblaggio, corrisponda perfettamente al perno eccentrico. La lama per siepi viene inserita sui i perni di guida (Fig. 6 / Pos. 2). Durante l’inserimento della lama delle cesoie per erba fate di nuovo attenzione alla posizione in cui si trova il perno eccentrico (Fig. 6 / Pos. 1). Sulla lama delle cesoie per erba potete spostare la sede eccentrica (Fig. 8 / Pos. 1) a destra oppure a sinistra in modo essa che corrisponda al perno eccentrico (Fig. 6 / Pos. 1).

7. Pulizia, manutenzione,

conservazione e ordinazione dei pezzi di ricambio

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate ’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio.

pulito a fondo. Alcune gocce d’olio (ad es. olio per macchine da cucire) sulle lame migliora- no le prestazioni di taglio. Tuttavia non ingras- sare mai le lame.

Per un taglio costante e preciso è necessario che vengano eliminati residui d’erba e sporco anche tra la lama inferiore e quella superiore. Attenzione! In considerazione del pericolo per le perso- ne e le cose non pulite mai il prodotto sotto l’acqua corrente, in particolare non con un getto d’acqua a pressione. Conservate l’apparecchio in un luogo asci- utto e protetto dal gelo. L’attrezzo dev’essere conservato in un luogo non accessibile ai bambini.

Per ottenere un buon risultato di taglio, le lame dovrebbero essere sempre affilate. Comunque possono venire riaffilate con una còte. In modo particolare consigliamo semp- re di eliminare subito tacche e bave che pos- sono venire causate da pietre o simili.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di ma- teriali diversi, per es. metallo e plastica. Conseg- nate i pezzi difettosi allo smaltimento di rifi uti spe- ciali. Per informazioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale! Anl_RG_CG_7_2_1_Li_SPK7.indb 31Anl_RG_CG_7_2_1_Li_SPK7.indb 31 29.10.12 16:0429.10.12 16:04I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_RG_CG_7_2_1_Li_SPK7.indb 32Anl_RG_CG_7_2_1_Li_SPK7.indb 32 29.10.12 16:0429.10.12 16:04I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o

di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia- mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-

no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto

all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla- mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza. Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia se- condo le Disposizioni di garanzia di queste istruzioni per l‘uso. Anl_RG_CG_7_2_1_Li_SPK7.indb 33Anl_RG_CG_7_2_1_Li_SPK7.indb 33 29.10.12 16:0429.10.12 16:04NL
