BEDIENUNGSANLEITUNG RGCG 7 21 Li EINHELL

Art.-Nr.: 34.103.80 I-Nr.: 11022

-2

-3

9

D

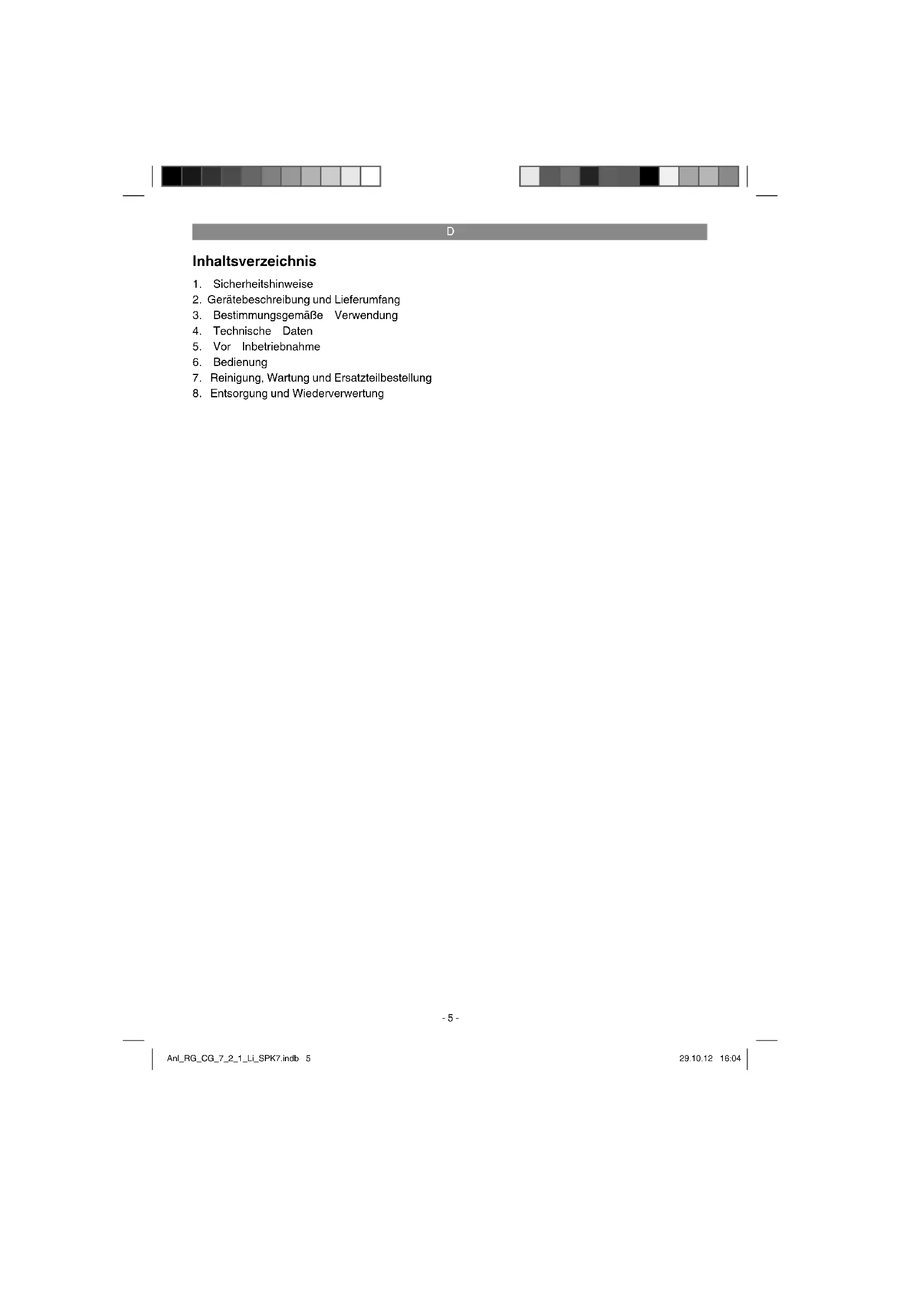

Inhaltsverzeichnis

1. Sicherheitschinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung

D

Achtung!

Beim Benutzen von Geräten mussen eine Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenn, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fänden Sie im beiliegenden Heftchen!

Warning

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinwelle und Anwelsungen fur die Zukunft auf.

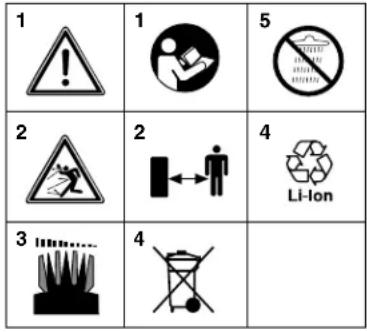

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 9)

1. Achtung! Betriebsanweisung lesen und Warnund Sicherheitshinweise befolgen.
2. Dritte aus dem Gefahrenbereich fernhalten.
3. Achtung! Nach dem Ausschalten laufen die Messer nach. Stillstand der Messer abwarten. Verletzungsgefahr!
4. Akku fachgerecht entsorgen
5. Gerat vor Regen und Feuchtigkeit schützen!
6. Garantier Schalleistungspegel: 87 dB

2. Gerätebeschreibung und Lieferumfang

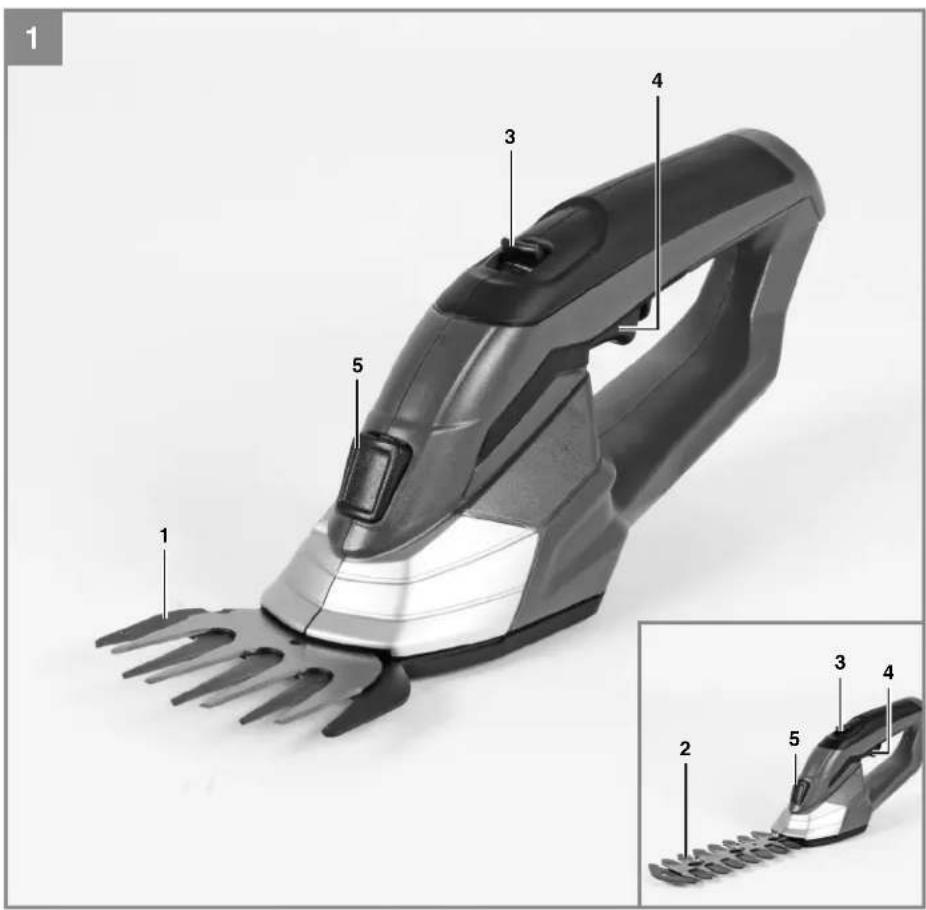

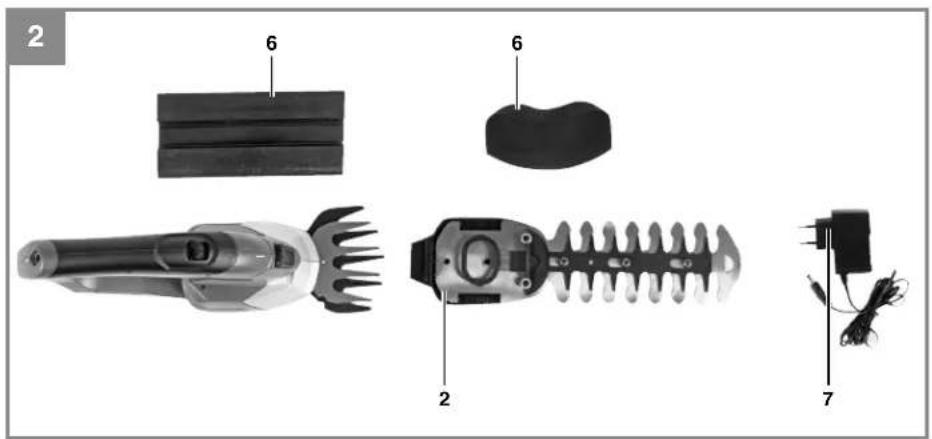

2.1 Gerätebeschreibung (Bild 1/2)

1 Grasschneidmesser
2 Strauchmesser
3 Einschalsperre
4 Ein-/Ausschalter
5 Messerentriegelung
6 Messerschutz
7 Ladegerät

2.2 Lieferumfang

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerat und Verpackungsmaterial sind kein Kindserspielezeug! Kinder dürfen nicht mit Kunststoff beuteln, Follen und Kleintellen strecken! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Das Gerät ist zum Schneiden von Rasenkanten undkleineren Grasfl ächen im privaten Haus-und Hobbygarten bestimmt.

Als Geräte für den privaten Haus- und Hobbygar-ten werden solche angesehen, die nicht in öff entlichen Anlagen, Parks, Sportstätten, an Straßen und in der Land- und Forstwirtschaft eingesetzt werden. Die Einhaltung der vom Hersteller beige-fugten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemänen Gebrauch des Gerätes.

D

Achtung! Wegen Gefahr von Personen und Sachschaden darf das Gerät nicht zum Zerkleinern im Sinn von Kompostieren verwendert werden.

Das Gerät darl nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Drehzahl n. 1300 min

Schnittbreite Grasschere 85 mm

Schnittlange Strauchschere 130 mm

Schnittsträke Strauchschere 8 mm

max. Laufzeit 85 min

Akku Li-Ion / 7,2 V d.c. / 1,3 Ah

Ladezeit 2h

Schutzklasse . III

Schaldruckpegel L_pA 63 dB

Schalleistungspegel L_WA 87 dB

Unsicherheit K. 4 dB

Vibration a_hw 5.5 m/s

Unsicherheit K 1,5 m/s2

Gewicht. 1,1kg

Schaldruckpegel am Ohr des Bedieners 77 dB (A)

Ladegerät

Netzspannung 100-240 V 50-60 Hz

Ausgang

Nennspannung 9,2 V d. c.

Nennstrom 900 mA

• Der angegebene Schwingungsemissionswert ist nach einem genormten Prüverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden;

• Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

• Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird;
  Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigten (beispielseweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

5. Vor Inbetriebnahme

5.1.Akku laden (Bild 3/4)

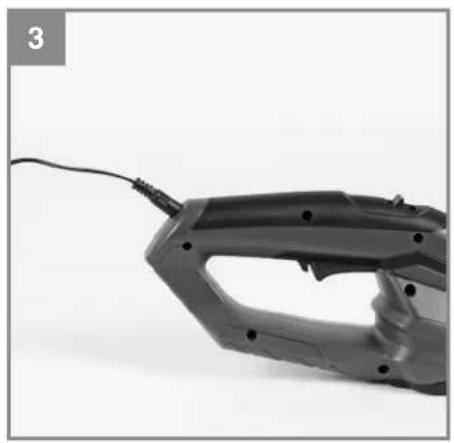

Ladegerat und Gerat verbinden (Bild 3).
- Vergleichen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Ladegerät in Netzsteckdose einstecken, die rote LED (Bild 4/Pos. 1) leuchtet und zeitt die vorhandene Ladespannung an.
Der Akku wird geladen. Die Ladezeit betragt bei leerem Akku max. 2 Stunden. Wahrend des Ladevorgangs kann sich der Akku im Gerät etwas erwarten, dies ist jederch normal.

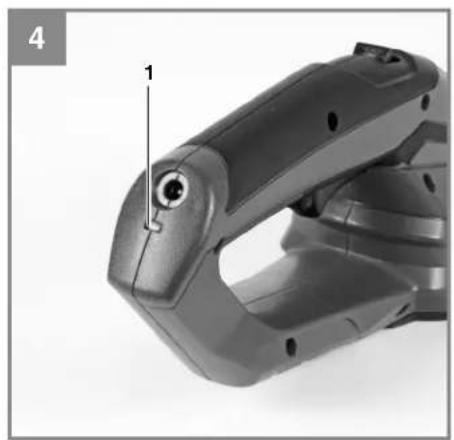

- Ist der Akku voll geladen, erlischt die rote LED (Bild 4/Pos. 1).

Soltte das Laden des Akkus nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist.

Sollte das Laden des Akkus immer noch nicht möglich sein, bitten wir Sie das komplette Gerät mit Ladegerät an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akkus sollenn Sie für eine rechtzeitige Wiederaufladung des Akkus sorgen, Dies ist auf jeder Fall notwendig, wenn Sie feststellen, dass die Leistung des Gerätes nachlässt.

D

Entladen Sie den Akku nie vollständig. Dies führt zu einem Defekt des Akkus!

Achtung!

Die vom Hersteller am Gerät Installierten Schalteinrichtungen dürfen nicht entfern oder überbrücken werden, z. B. durch Anbinder einer Schalttaste am Griff, da andernfalls Verletzungsgefahr besteht und das Gerät nicht automatisch abschelt.

6. Bedienung

Die zu schneidende Fläche vorher von Steinen und anderen festen Gegenständen befren. Die Einschalsperre (Bild 1/Pos.3)verhindert ein unbeabsichtigtes Einschalten des Gerätes.Zum Einschalten die Einschalsperre (Bild 1/Pos.3) durch drücken und gleichzeit den Ein-/Ausschafter (Bild 1/Pos.4) drucken.Durch Loslassen des Ein-/Ausschalters (Bild 1/Pos.4) kann das Gerät wieder ausgeschelt werden.

6.1 Gras Schnelden

Die Grasschere über den Boden gleiten setzen. Die Beste Schneideleistung erzielt man bei trockenem Rasen.

Beim Nachlassen der Schneideleistung, Schere sofort neu aufl aden, damit die Akkus nicht vollig entleert werden.

Wird die Grasschere nicht benutzt, muss die Schwarze Messerschutzhaube auf die Messer aufgesetzt werden.

6.2 Hecken schneiden

Das Gerät kann zum Schneiden kleiner Hecken und Straucher verwendet werden.

Neigen Sie die Strauchschere leicht in Richtung der zu schneidenden Hecke.

Schneiden Sie zunachst die Seiten, von unter nach oben, dann erst die Oberseite.

Achten Sie auf Fremdkörper in oder an der Hecke, die das Messer beschädigten konnten.

Wann schneidet man die Hecken:

Allgemein gilt die Regel, Hecken, die Ihr Laub im Herbst verlieren im Juni und Oktober zu schneiden.
- Immergrüne Hecken können im April und August geschritten werden.

6.3 Wechsel der Messer

Achtung! Verletzungsgefahr!

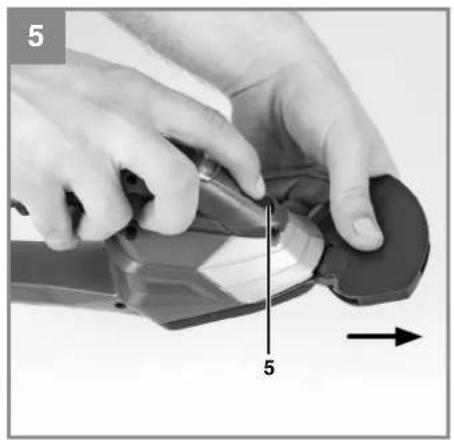

Zum Entfernen der Messer drücken Sie die Messerentriegelung (Bild 1/Pos. 5) und nehmen das Messer wie in Bild 5 zu sehen ist ab.

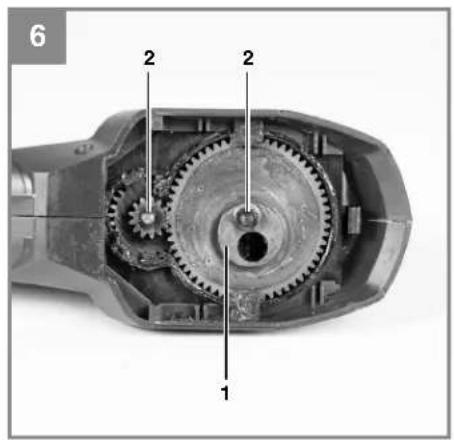

Nach dem Entfernen des Messers sind die Getriebezahrnärder zu sehen (Bild 6). Achten Sie darauf, dass während des Messerwechsels kein Schmutz in das Getriebe gelangt.

Die Montage erfolgt in umgekehrter Reihenfolge.

Achtung! Beim Drucken der Messerentriegelung (Bild 1/Pos. 5) falt das Messer herab!

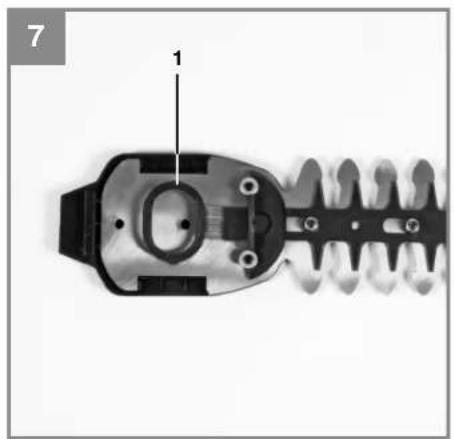

Beim Einsetzen des Heckenscherenmessers achten Sie darauf, in welcher Stellung sich der

Exzenterstift (Bild 6 / Pos.1) befind. Nehmen Sie das Heckenscherenmesser und schiben Sie die Exzenteraufnahme (Bild 7/Pos.1) an die Position, so dass beim Zusammenbau der Exzenterstift genau auf die Exzenteraufnahme passst. Das Heckenscherenmesser wird auf die Führungsstfte (Bild 6 /Pos.2) gesteckt.

Beim Einsetzen des Grasschneidemessers

achten Sie wieder auf die Stellung des Exzenterstiftes (Bild 6 / Pos.1).

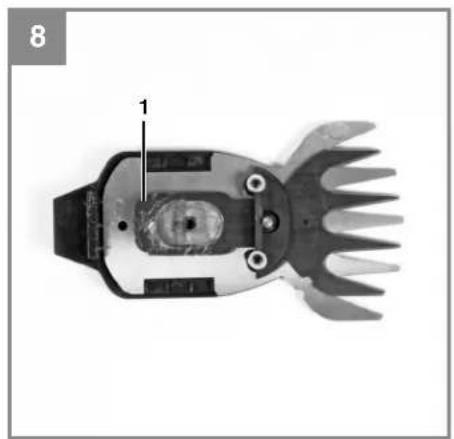

Am Grasschenenmesser kann durch verschiben der Exentereraufnahme (Bild 8 / Pos. 1) nach links oder rechts die Position gefunden werden, dass der Exentererstift (Bild 6 /Pos. 1) und die Exentereraufnahme (Bild 8 / Pos. 1) zusammen passen.

D

7. Reinigung, Wartung und Ersatzteilbestellung

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsd- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreiben. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
  Vor und nach dem Gebrauch solte die Schere grundlich gereinigt werden. Ein paar Tropfen Öl (z. B. Nahmaschinenöl) auf die Messer verbessern die Schneideleistung. Messer jedoch niemals fetten.
• Für einen gleichbleibend exakten Schnitt ist es notwendig, dass Grasreste und Schmutz auch zwischen Ober- und Untermesser entfert werden.

7.3 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteil-Nummer des erforderlichen Ersatzteils

Aktuelle Preis und Info fnden Sie unter www.isc-gmbh.info

8. Entsorgung und

Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zugreckeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoff e. Führten Sie defekte Bau-teile der Sondermullentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Achtung!

Wegen der Gefahr von Personen- und Sachscha den, reinigen Sie das Produkt nie mit fl ieBendem Wasser, insbesondere nicht unter Hochdruck. Bewahren Sie die Akkuschere an einem trockenen und frostsicheren Ort auf. Der Aufbewahrungsord muss fur Klnder unzuganglich sein.

7.2 Wartung

• Für ein gutes Schneideergebnis sollen den Messer stets scharf sein. Sie können deshalb mit einem Abziehstein wieder geschäft werden. Besonderss empfehlen wir, Scharten und Grate, die durch Steine o. ä. entstehen konnen, zu halten.
  Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführrt werden.

Recycling-Alternative zur Rücksendeauff ordierung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetz durchfuhl. Nicht betroffen sind den Altgeräten begeufigte Zubehörsteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte这点es Gerät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir ihren auch Telefonisch über die untenangegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschranket.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzpannung oder Stromart), missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehor), Nichtbeachtung der Wartungsund Sicherheitsbestimmungen, Eindringen von Fremdkörpm in das Gerat (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schäden durch Herunterfallen) sowie durch verwendungsgemäben, üblichen Verschleib ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewährten. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.

1. Die Garantiezeit beträgt 2 Jahre und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
2. Für die Geltendmachung Ihres Garantieanspruches übersenden Sieitte das defekte Gerat portofrein an die unter angegebene Adresse. Fugen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei.itte bewahren sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie unsitte den Reklamationsgrund möglichst GEN. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch unsere Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Garantiebestimmungen dieser Bedienungsanleitung.

ISC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 011 843 Telefax +49 [0] 180 5 835 830

(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)

Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläre Geschprach ins dt. Festnetz an.

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

D

4. Technische gegevens

Toerentaln. 1300 t/min

Endast for EU-länder

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erklart folgende Konformitat gemäß EU-Richtlinie und Normen für Anteil
GB explains the following conformity according to EU directives and norms for the following product
F déclaré la conformité suivante selon la directive CE et les normes concernant l'article
I dichiara la segmente conformità secondo la direttiva UE e la norme per l'articlo
NL vertkaart de volgende overeenstemming conform EU richtlinn en normen voor het product
E declara lasuma conformidad a tenor de la directiva y normas de la UE para el articulo
P declares a seguiné conformidade, de acordo com a directiva CE e nomas para o arterio
DK ateterer folgende overstenmmelse i medfor af EU-direktiv som standarder for arikel
S förklarer föblende overensstammelse enl. EU-direktiv och standarder for articlek
FIN vakuuttaa,itta tuo teyttta EU-direktivin ja standardien vaatimukset
EE toendab toote vastavust EL direktivile ja standarditele
CZ yváda našeduljć prohlasei no shodě podle směrnice EU a norem pro vyrobek
SLO potrjue sledeco skladnost s smernico EU in standardi za izdekolar
SK yvdava nasledujiue prehlasein o zhode podla smemice EU a norium pre vyrobk
H a clikekhez an EU-iryanvonal es Normak szerint a kovetkez konformitast jelent ki

PL deklaruje zgodnosc wymienionedo ponejiz arutykulz u新技术apuycnjomi namami na podstawle dyrektwy WE.
BG DeiJIAPINPBA cTbETHTOcTO cTbETCTBNIc bTnIaCHO DInHPTNAA HEC INOHMPA 3aTnPHYN
LV paskaido sādu atablisbu ES directfvian un standartiabipadubina sātīlikitama EU rekalavimams ikrékes norr
PRO declar e urmaoarea coniformate conform direcve UI si normaler pentru articolul
GR 8nAovIy Tny akOauoOnouipduoWOn OuDpuva Me Tny OvNly EK ka To npoturig yto npoiEv
HR potvrduje sijedecu uskladenost prema smjernicama EU i normama za arlikl
BIB potvdrjuie sijedecu uskladenost prema smjernicama EU i normama za arikl
RS potvduje sleedcu uskliadenost prema smericama EZ 1 normama za artikal
RUS CNEdyOUMN YIOBOPRETRCTO,TO CNE dyOUMN PNOYKTB COOTETCTBYIOT DHPKTHBMN HODMAM EC
UKR npo/0uOJyne IPO 3a3aHcEHNy HNcE bIIOBnDlHCTb IBIO6y DNEKHTAM Ta cTahADTAM EC HA BIO
MK IA3nABy8CnHATAOo6PbHOCTcnpAHO EY-NDKeTbNTaBnA HODMPTg 3aADTHIN
TR Urunü ile ilgili AB direktifleri ve normişi geregünce asagida acikanlan uygulnolu beliril
N erklær folgende samsvar i henhold til EU-direktiv og standarder for artickel
IS Lysir uppyllingu EU-reglna og annara staola voru

Akku-Gras und Strauchschere RG-CG 7,2/1 Li + Netzgerät NG RG-CG 7,2/1 Li (Einhell)

87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC
2004/108/EC
2004/22/EC
1999/5/EC
□97/23/EC
□90/396/EC_2009/142/EC
89/686/EC_96/58/EC
区2011/65/EC

区2006/42/EC

Annex IV

Landau/Isar, den 18.10.2012

Gao/Product-ManagementWeichselgartner/General-Manager

First CE:11

Art-No.:34.103.80 I-No.:11022
