BRUKSANVISNING MDX-C8500R SONY

Välkommen ! Tack för att du visade oss förtroendet att köpa vår CD/MD-spelare. Med den här enheten får du tillgång till ett flertal funktioner med följande tillbehör: Tillval Kortfjärrkontroll RM-X91 Vridkontroll RM-X4S Du kan lyssna på CD/MD-skivor och radio och kan dessutom bygga ut systemet genom att ansluta en valfri CD/MD-enhet*1. När du använder den här enheten eller ansluter en valfri CD-enhet med CD TEXTfunktion, visas CD TEXT-informationen i teckenfönstret när du spelar upp en CD TEXTskiva*2. *1 Du kan ansluta en MD/CD-växlare eller en MD/ CD-spelare. *2 CD TEXT-skivor är ljud-CD-skivor som innehåller information om t.ex. skivans och/eller artistens namn och namn på spåren. Den här informationen finns inspelad på skivan.

Som språk i teckenfönstret kan du välja mellan engelska, spanska, portugisiska och svenska. Viss information i teckenfönstret visas inte på det språk du har valt.

Säkerhetsföreskrifter CLASS 1 LASER PRODUCT Den här etiketten finner du på undersidan av enhetens chassi (endast CDX-C8000RX/ C8000R).

CAUTION INVISIBLE LASER RADIATION WHEN OPEN DO NOT STARE INTO BEAM OR VIEW DIRECTLY WITH OPTICAL INSTRUMENTS Den här etiketten finner du på enhetens interna chassi (endast CDX-C8000RX/ C8000R).

•Om du har parkerat bilen i direkt solljus så att temperaturen i bilen har stigit markant, bör du låta CD/MD-spelaren svalna innan du använder den. •Kontrollera anslutningarna först om ingen ström tillförs enheten. Kontrollera säkringen om allt i övrigt är i sin ordning. •Om inget ljud hörs från högtalarna i tvåhögtalarsystemet, ställer du uttoningsreglaget i mittenläget. •Om bilen har en motorantenn, fälls den automatiskt ut när enheten är påslagen. Om du har några frågor eller problem som rör MD-spelaren och som inte tas upp i bruksanvisningen, tar du kontakt med din närmaste Sony-återförsäljare.

Fuktbildning En regnig dag eller i en mycket fuktig miljö kan det hända att det bildas imma på linserna inuti CD/MD-spelaren. I så fall fungerar inte CD/MD-spelaren på korrekt sätt. Ta ut skivan och vänta i ungefär en timme tills fukten avdunstat.

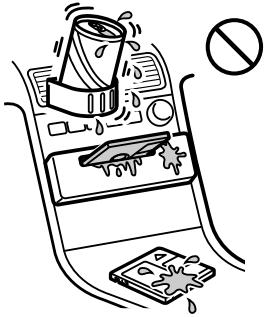

Upprätthålla hög kvalitet på ljudet Om du har en drickahållare i närheten av din ljudutrustning bör du tänka på risken att spilla t.ex. juice på enheten eller CD/MD-skivorna. Söta drycker och sötat kaffe är extra farligt och kan lämna beläggningar, inte minst på linserna i enheten, vilket kan försämra ljudkvaliteten, eller helt stoppa uppspelning av ljud.

Om CD-skivor En smutsig eller defekt skiva kan leda till att ljudet försvinner då och då under uppspelning. Om du vill ha bästa möjliga ljud, gör då följande. Ta endast i skivans kanter. Om du vill hålla skivan ren ska du inte vidröra ytan.

Sätt inte papper eller tejp på ytan.

Om du använder diskar av det slag som beskrivs nedan, kan limresterna göra så att CD-skivan slutar rotera och du kan få driftstörningar och skivorna förstörda. Använd aldrig CD-skivor som du köpt eller hyrt begagnade om de har limrester på ytan (t.ex. från klistermärken eller etiketter) eller rester av bläck eller lim som krypt fram längs etikettkanterna. Limrester Bläck som kan kladda av sig

Använd aldrig hyrda CD-skivor med gamla etiketter som är på väg att lossna. Etiketter som är på väg att lossna och efterlämnar kladdiga rester

Använd inte CD-skivor med klistermärken eller etiketter. Etiketter som fästs på skivan

Utsätt inte skivorna för direkt solljus eller värmekällor, t ex element. Förvara dem inte heller i en bil som står parkerad i direkt solljus där temperaturen kan stiga dramatiskt.

Innan du spelar, rengör du skivorna med en torr, mjuk trasa. Rengör skivan från mitten och utåt.

Använd inte bensin, thinner eller andra lösningsmedel som finns att köpa i handeln, och inte heller antistatspray avsedd för vinylskivor.

Om CD-R-skivor • Du kan i princip spela CD-R-skivor (inspelningsbara CD-skivor) på den här spelaren, men ibland lyckas det inte, beroende på hur CD-R-skivan spelats in och i vilket skick den befinner sig. • Du kan inte spela upp CD-R-skivor som inte är stängda, dvs. där inspelningsmöjligheterna fortfarande är öppna. (Skivorna måste vara stängda med hjälp av inspelningsprogrammet innan de kan spelas upp på en spelare för CDljudskivor). • Du kan inte spela upp CD-RW-skivor (återskrivbara CD-skivor) på den här spelaren.

När du spelar 8 cm CD-skivor Använd tillbehöret Sonys CD-singeladapter CSA-8 för att skydda CD-spelaren från skador.

Om MD-skivan Eftersom MD-skivan är innesluten i en kassett är den skyddad från fingeravtryck, damm och liknande. Därför tål den också en ganska hårdhänt hantering, men om smuts eller damm finns på höljet till kassetten eller om kassetten är böjd kan det orsaka fel. För bästa ljudkvalitet bör du tänka på följande.

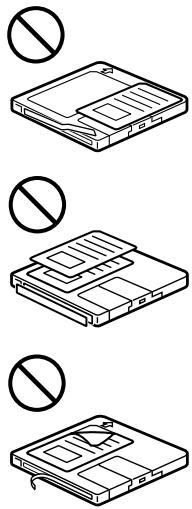

Fästa etiketter Var noga med att fästa etikettera på höljet på ett korrekt sätt. En felaktigt fästad etikett kan göra så att MD-skivan fastnar i enheten. •Sätt fast etiketten i ett lämpligt läge. •Ta bort gamla etiketter innan du sätter dit nya. •Ta bort etiketter som börjat lossna från MDskivan.

Öppna aldrig kassettens skjutlucka och rör aldrig på MD-skivans yta. När du matar ut MD-skivan han det hända att skjutluckan är öppen. I så fall bör du genast stänga den.

Lägg inte MD-skivan på en plats där den utsätts för direkt solsken eller nära värmekällor som varmluftsventiler. Lämna den inte i en bil parkerad i direkt solsken eftersom temperaturen där kan stiga avsevärt. Lämna den inte på instrumentbrädan eller på hatthyllan där temperaturen också kan bli för hög.

Rengöring Torka bort smuts från MD-skivans hölje med en mjuk och torr duk.

Innehållsförteckning Reglagens placering 6

Komma igång Återställa enheten Ta bort frontpanelen Slå på/stänga av enheten Använda menyn Ställa klockan

CD/MD Lyssna på CD-skivor med enbart CDX-C8000RX/CDX-C8000R 10 Lyssna till MD-skivor med enbart MDX-C8500R 11 Spela en CD eller MD (med valfri CD/MD-enhet) 12 Spela upp spår flera gånger — Upprepad uppspelning 14 Spela upp spår i slumpmässig ordning — Slumpmässig uppspelning 14 Namnge en CD-skiva — Skivminne (CD-spelare med funktion för anpassad fil) 15 Hitta en CD-skiva efter namn — Lista namn (CD-spelare med funktion för anpassad fil eller MD-spelare) 16 Välja spår för uppspelning — Bank (CD-spelare med funktion för anpassad fil) 17

Radio Lagra kanaler automatiskt — BTM-funktionen 18 Lagra endast de önskade kanalerna 18 Motta de lagrade kanalerna 19

RDS Översikt av RDS-funktionen Visa kanalnamnet Ställa in samma program automatiskt — Alternativa frekvenser (AF) Lyssna på trafikmeddelanden Förinställa RDS-kanalerna med AF och TA data Söka en kanal efter programtyp Ställa klockan automatiskt

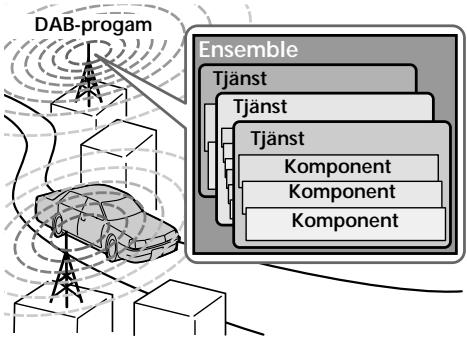

DAB DAB - Översikt Grundläggande DAB-funktioner Förinställa DAB-tjänster automatiskt — BTM Förinställa DAB-tjänster manuellt — Manual Preset Memory manuellt förinställningsminne Lyssna på ett DAB-program Inställningar för ljudmottagning Söka efter en DAB-tjänst med hjälp av programtypen (PTY)

DSP Ställa in equalizern 30 Välja avlyssningsläge 31 Välja en Soundstage-meny (ljudscensmeny) — DSO (Dynamic Soundstage Organizer) 31 Justera balansen (BAL) 32 Justera uttoningen 32 Justera volymen på subwoofern/ subwoofrarna 33 Lyssna på varje programkälla i dess registrerade DSO — SSM (Source Sound Memory, källjudsminne) 34 Välja visning av spektrumanalysator 34

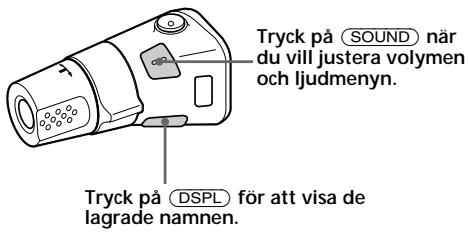

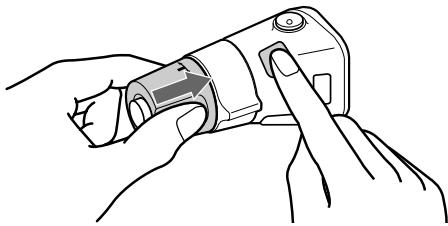

Övriga funktioner Fästa etiketten på vridkontrollen Använda vridkontrollen Snabbdämpa ljudet Ändra ljud- och teckeninställningarna

Ytterligare information Underhåll Demontera enheten Tekniska data Felsökning

* Var försiktig när du gör installationen i en bil där tändningslåset saknar tillbehörsläge (ACC) Glöm inte att stänga av klockvisningen när du har stängt av motorn. Du stänger av den genom att trycka på (OFF) på enheten under två sekunder. Om du bara trycker på (OFF) ett kort ögonblick slocknar inte klockans teckenfönster, vilket leder till att batteriet laddas ur.

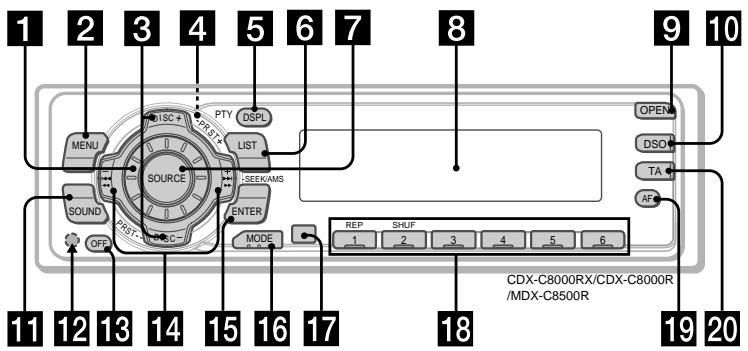

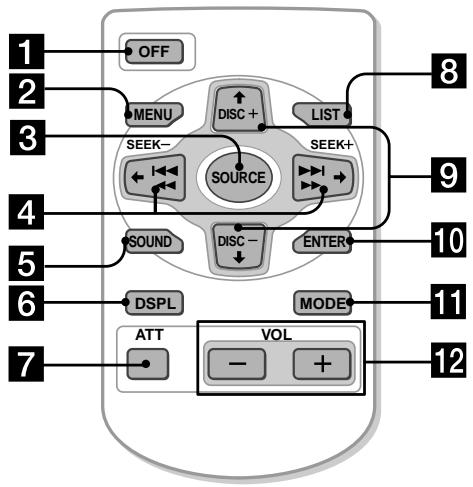

Reglagens placering Kortfjärrkontroll RM-X91 (tillval)

OPEN/CLOSE Knapparna på fjärrkontrillen har samma funktion som motsvarande knappar på enheten. 1 OFF-knappen

Innan du kan manövrera en enhet, som du har stängt av genom att trycka på (OFF) under två sekunder, med kortfjärrkontrollen måste du först trycka på (SOURCE) på enheten eller aktivera den genom att sätta in en skiva.

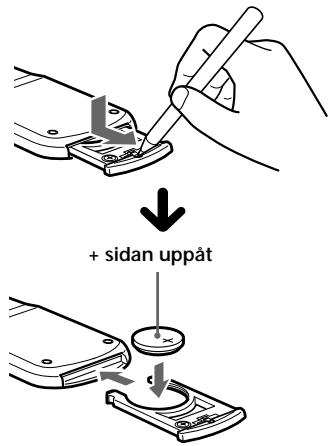

Byta litiumbatteriet

När du måste hålla fjärrkontrollen på allt kortare avstånd för att den ska fungera är det tecken på att batteriet i den behöver bytas ut. Byt ut batteriet med ett nytt CR2025 litiumbatteri.

• Se till att inga barn kan få tag på litiumbatteriet. Skulle ett batteri sväljas ska du genast kontakta läkare. • Torka batteriet med en torr duk så försäkrar du dig om bästa möjliga kontakt. • Se till att du vänder polerna rätt när du installerar batteriet. • Förvara inte batteriet tillsammans med metallföremål eftersom det ökar risken för kortslutning.

VARNING Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en likvärdig typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt gällande föreskrifter.

VARNING Batteriet kan explodera om du hanterar det på fel sätt. Ladda inte upp, ta isär eller elda upp batteriet.

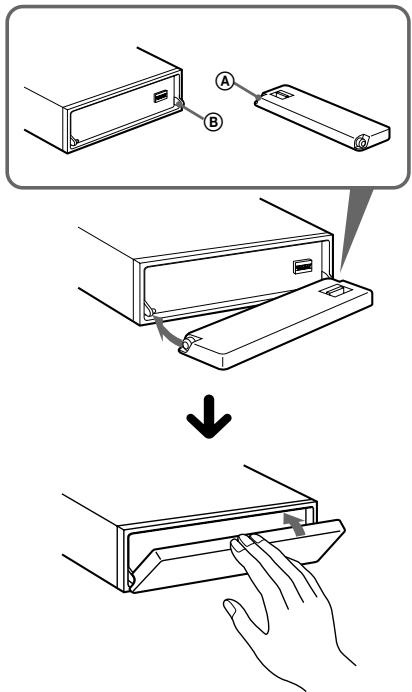

Sätt i hålet A på frontpanelen i spindel B på spelaren, enligt bilden och skjut sedan in den vänstra sidan.

A B Innan du använder enheten för första gången eller när du har bytt bilbatteri, måste du återställa enheten. Ta bort frontpanelen och tryck på resetknappen med ett spetsigt föremål, t.ex. en kulspetspenna.

Observera Genom att trycka på återställningsknappen raderar du inställningarna för klockan samt vissa funktioner som lagras i minnet.

Tryck på (OPEN), skjut frontpanelen till höger och dra sedan ut frontpanelens vänstra sida.

Observera • Lägg inte något på frontpanelens insida. • Var försiktig så att du inte tappar panelen när du tar bort den från enheten. • Om du tar bort panelen medan enheten är på slås strömmen automatiskt av för att skydda högtalarna från att ta skada. • Om du tar med dig frontpanelen kan du förvara den i det medföljande fodralet.

Observera • Kontrollera att frontpanelen vänds åt rätt håll så att du inte fäster den upp och ned. • Tryck inte frontpanelen hårt mot enheten när du sätter fast den. • Tryck inte hårt eller bruka våld mot frontpanelens teckenfönster. • Utsätt inte frontpanelen för direkt solsken eller värmekällor som t.ex. varmluftsventilation. Lämna den heller aldrig på fuktiga platser. Lämna den aldrig på instrumentbrädan i en bil som står parkerad i direkt solljus där temperaturen kan stiga drastiskt.

Om du slår av tändningen utan att ta bort frontpanelen, kommer varningslarmet att ljuda under några sekunder.

Slå på/stänga av enheten

Tryck på (SOURCE) eller sätt in en skiva i spelaren. Mer information om handhavandet finns på sidan 10 (CD/MD) och sidan 18 (Radio).

Exempel: Ställ klockan på 10:08

Tryck på (MENU) och sedan flera gånger på någon sida av (DISC/PRST) tills “Clock” visas.

Tryck på (OFF) för att stoppa CD/MDuppspelningen eller radiomottagningen (tangentbelysningen och teckenfönstret stängs inte av). Om du vill stänga av enheten helt trycker du på (OFF) och håller den intryckt under två sekunder. Observera Om din bils tändningslås saknar tillbehörsläge (ACC) bör du se till att du stänger av enheten genom att tryck på (OFF) och hålla den intryckt under två sekunder, så undviker du att bilbatteriet laddas ur.

Siffrorna för timmar blinkar.

2 Ställ in timmarna genom att trycka på någon sida av (DISC/PRST).

3 Tryck på (+)-sidan av (SEEK/AMS).

Du kontrollerar den här enheten med hjälp av alternativ som du väljer från en meny. Du börjar med att växla till menyläget och gör sedan dina val genom att flytta markören uppåt/nedåt (+/– med (DISC/PRST)) eller vänster/höger (– /+ med (SEEK/AMS)). (DISC/PRST)

Siffrorna för minuter blinkar.

4 Ställ in minuterna genom att trycka på någon sida av (DISC/PRST).

forts. på nästa sida t

(–): flytta åt vänster

(+): flytta åt höger

CD/MD Klockan aktiveras. När inställningarna för klockan är klara visas det normala uppspelningsläget i teckenfönstret.

CDX-C8000RX/CDX-C8000R: Du kan, förutom att spela CD-skivor på bara den här enheten, också kontrollera externa CD/MD-enheter.

Tips Du kan ställa klockan automatiskt med RDSfunktionen (se sidan 24). Observera Som standardinställning gäller att klockindikatorn visas medan enheten är avstängd. Om du väljer inställning “on” för alternativet “D.info” (sidan 37) visas klockindikatorn i frontpanelens övre del medan du lyssnar på valfri källa.

MDX-C8500R: Du kan, förutom att spela MD-skivor på bara den här enheten, också kontrollera externa CD/MD-enheter. Om du ansluter en extra CD-spelare med CD TEXT-funktion, visas CD TEXT-informationen i teckenfönstret när du spelar upp CD TEXTskivor.

Lyssna på CD-skivor med enbart CDX-C8000RX/ CDX-C8000R 1

Tryck på (OPEN) och sätt i en CD-skiva. Uppspelningen startas automatiskt. Sidan med etiketten vänd uppåt

Stäng sedan frontpanelen.

Observera Använd Sonys CD-singeladapter (CSA-8) (tillbehör) när du vill spela upp 8 cm CD-skivor.

Om du redan har satt i en CD-skiva trycker du på (SOURCE) flera gånger tills “CD” visas. CD-indikatorn

Lyssna till MD-skivor med enbart MDX-C8500R 1

Tryck på (OPEN) och sätt i en MD-skiva. Uppspelningen startas automatiskt. Sidan med etiketten vänd uppåt

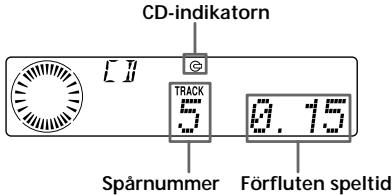

Efter det att det sista spåret på CDskivan spelats upp Spårnumret i teckenfönstret återgår till “1”, varefter skivspelningen fortsätter från CDskivans första spår. Funktion

Avbryta uppspelningen

(OPEN) sedan Z Om du redan satt i en MD-skiva startar du uppspelningen genom att trycka på (SOURCE) flera gånger tills “MD” visas.

För mer information om handhavandet, se “Ändra de visade alternativen” (sidan 12), “Visa hela skivnamnet automatiskt”, “Hitta ett visst spår”, “Söka en viss del av ett spår” och “Hitta en skiva” (sidan 13).

Stäng sedan frontpanelen.

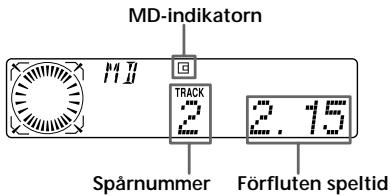

MD-skivans titel* och spårets namn visas i teckenfönstret, sedan visas uppspelningstiden. MD-indikatorn

* Endast när titlarna finns inspelade på MD-skivan.

Efter det att det sista spåret på MD-skivan spelats upp Spårnumret i teckenfönstret återgår till “1”, varefter skivspelningen fortsätter från MDskivans första spår. Funktion

Avbryta uppspelningen

(OPEN) sedan Z För mer information om handhavandet, se “Ändra de visade alternativen” (sidan 12), “Visa hela skivnamnet automatiskt”, “Hitta ett visst spår”, “Söka en viss del av ett spår” och “Hitta en skiva” (sidan 13).

Spela en CD eller MD (med valfri CD/MD-enhet)

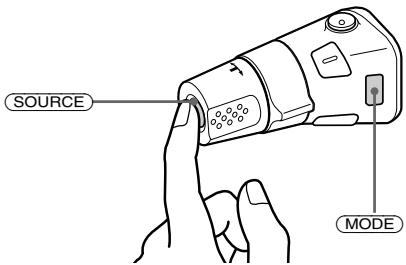

Tryck på (SOURCE) flera gånger för att välja “CD” eller “MD”.

Tryck på (MODE) tills önskad spelare visas. CD/MD-uppspelningen börjar.

Alla skivor i den aktuella CD/MD-enheten spelas upp från den översta.

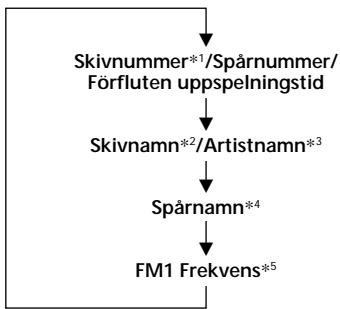

Ändra de visade alternativen Varje gång du trycker på (DSPL/PTY) under uppspelning av MD-, CD- eller CD TEXTskivor, ändras alternativet enligt: V Skivnummer*1/Spårnummer/ Förfluten uppspelningstid V Skivnamn*2/Artistnamn*3 V Spårnamn*4 V FM1 Frekvens*5 *1 När en valfri CD/MD-enhet är ansluten. *2 Om du inte har namngett CD- eller CD TEXTskivan, eller om inget skivnamn finns förinspelat på MD-skivan visas “NO D.Name” i teckenfönstret. 3 * Om du spelar upp en CD TEXT-skiva visas artistens namn i teckenfönstret efter skivnamnet. (Endast för CD TEXT-skivor med information om artistnamnet.) 4 * Om spårnamnet på en CD TEXT-skiva eller MDskiva inte är förinspelat visas “NO T.Name” i teckenfönstret. 5 * När funktionen AF/TA är aktiverad.

När du ansluter en valfri CD-enhet kan du ge CD- och CD TEXT-skivor ett namn med skivminnesfunktionen. Se “Namnge en CD-skiva” (sidan 15). Om du namngett en skiva får ditt namn alltid högre prioritet än den ursprungliga CD TEXTinformationen, när sådan information visas. Efter att du valt det önskade alternativet kommer teckenfönstret att automatiskt ändras till Motion Display-läget efter några sekunder. I det rörliga visningsläget (Motion Display) rullas alla ovan nämnda val ett efter ett fram i teckenfönstret. Tips Du kan avaktivera Motion Display-funktionen. (Se “Ändra ljud- och teckeninställningarna” på sidan 37.)

Visa hela skivnamnet automatiskt — Automatisk bläddring Om skivnamnet, artistnamnet eller spårnamnet på en MD- eller CD TEXT-skiva överstiger 10 tecken och den automatiska rullningsfunktionen är aktiverad rullas informationen i teckenfönstret på följande sätt: • Skivnamnet visas när du har bytt skiva (om du har valt att det är skivnamnet som ska visas). • Spårnamnet visas när du har bytt spår (om du valt att det är spårnamnet som ska visas). • När du trycker på (SOURCE) för att välja en MDeller CD TEXT-skiva visas skiv- eller spårnamnet beroende på inställningen.

Om du trycker på (DSPL/PTY) för att ändra visningen, rullas CD TEXT- eller MD-skivans skiv-eller spårnamn automatiskt oavsett om funktionen är aktiv eller inte.

Tryck på (MENU) under uppspelning.

Tryck flera gånger på någon sida av (DISC/PRST) tills “A.Scrl” visas.

Tryck på (+)-sidan av (SEEK/AMS) för att välja “A.Scrl on”.

Om du vill ta bort Auto Scroll väljer du “A.Scrl off” i steg 3 ovan. Observera För vissa CD TEXT-skivor med extremt många tecken kan följande inträffa: — Alla tecken visas inte. — Den automatiska bläddringsfunktionen fungerar inte.

Hitta ett visst spår — Automatisk musiksökning (AMS) Under uppspelning trycker du en kort stund på någon sida av (SEEK/AMS) för varje spår du vill hoppa över.

Hitta föregående spår

SOURCE Hitta efterföljande spår

Söka en viss del av ett spår — Manuell sökning Under uppspelning trycker du och håller ned någon sida av (SEEK/AMS). Släpp upp den när du hittat önskad punkt.

Observera ” eller “ ” visas i Om “ teckenfönstret har du nått början eller slutet på skivan och kan inte komma längre.

Hitta en skiva — Val av skiva När en valfri CD/MD-enhet är ansluten trycker du på någon sida av (DISC/PRST) för att välja önskad skiva. Uppspelningen börjar med önskad skiva i den extra CD/MD-enheten.

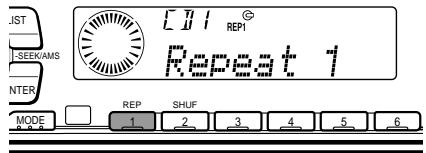

Spela upp spår flera gånger — Upprepad uppspelning

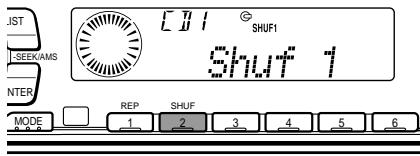

Spela upp spår i slumpmässig ordning

Skivan i huvudenheten spelas automatiskt om igen, när den har spelats till slut. Som upprepad uppspelning kan du välja: •Repeat 1 – när du vill upprepa spåret. •Repeat 2 – för att upprepa en skiva i den extra CD/MD-enheten. Under uppspelning trycker du på (1) (REP) flera gånger tills önskad inställning visas i teckenfönstret. B Repeat 1

— Slumpmässig uppspelning Du kan välja: •Shuf 1 – när du vill spela upp spåren på aktuell skiva i slumpmässig ordning. •Shuf 2 – spelar upp alla spår i den aktuella CD/MD-enheten i slumpvis ordning. •Shuf All – spelar upp alla spår i den extra CD/MD-enheten i slumpvis ordning. Under uppspelning trycker du på (2) (SHUF) flera gånger tills önskad inställning visas i teckenfönstret.

Upprepad spelning startar. För att återgå till normalt uppspelningsläge väljer du “Repeat off” i steget ovan.

* “Repeat 2” är bara tillgängligt när du har anslutit en eller flera CD/MD-enheter (tillval).

*1 “Shuf 2” är bara tillgängligt när du har anslutit en eller flera CD/MD-enheter (tillval). *2 “Shuf All” är bara tillgängligt när: • du har anslutit en eller flera CD-enheter (tillval) eller två eller flera MD-enheter (tillval) (CDX-C8000RX/C8000R). • du har anslutit en eller flera MD-enheter (tillval) eller två eller flera CD-enheter (tillval) (MDX-C8500R). DSPL LIST

Slumpmässig uppspelning startar. För att återgå till normalt uppspelningsläge väljer du “Shuf off” i steget ovan.

Namnge en CD-skiva — Skivminne (CD-spelare med funktion för anpassad fil) Du kan namnge en CD-skiva med ett personligt namn. Du kan använda upp till 8 tecken per skiva. Om du namnger en CDskiva, kan du söka en skiva efter namn (sidan 16) och välja spår för uppspelning (sidan 17).

Tryck först på (MENU) och sedan flera gånger på någon sida av (DISC/PRST) tills “Name Edit” visas.

Om du vill återgå till normal CDuppspelning trycker du på (ENTER).

Tips • Du kan radera eller ändra ett namn genom att mata in ett “ ” (understreck) för varje tecken. • Det finns en annan metod för att börja namnge en CD-skiva. Tryck och håll (LIST) nedtryckt under två sekunder istället för att utföra steg 1 och 2. Du kan också utföra funktionen genom att trycka och hålla (LIST) nedtryckt under två sekunder istället för att utföra steg 4.

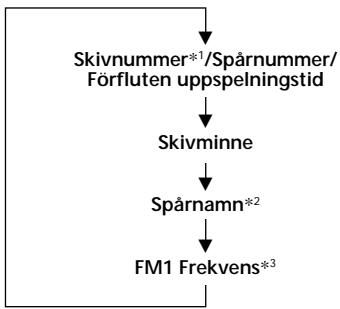

Visa skivminne Tryck på (DSPL/PTY) under CD eller CD TEXT uppspelningen.

Tryck på (ENTER). Namnredigeringsläge

Mata in tecknen. 1 Tryck flera gånger på (+)-sidan av (DISC/PRST) för att välja önskat tecken. (A t B t C t ··· Z t 0 t 1 t 2 t ··· 9 t + t – t * t / t \ t > t < t.t )

Varje gång du trycker på (DSPL/PTY) under CD eller CD TEXT uppspelning ändras informationen i teckenfönstret på följande sätt: V Skivnummer*1/Spårnummer/ Förfluten uppspelningstid V Skivminne V Spårnamn*2 V FM1 Frekvens*3

Om du trycker flera gånger på (–)-sidan av (DISC/PRST) visas tecknen i omvänd ordning. Om du vill göra mellanslag efter ett tecken, väljer du “ ” (understreck). 2 Tryck på (+)-sidan av (SEEK/AMS) när du har hittat önskat tecken. Nästa tecken blinkar.

*1 När en extra CD-enhet är ansluten. *2 Om du ansluter en valfri CD- spelare med CD TEXT-funktionen visas CD TEXTinformationen i teckenfönstret när du spelar upp en CD TEXT-skiva. 3 * När funktionen AF/TA är aktiverad.

Om du trycker på (–)-sidan av (SEEK/AMS) blinkar det föregående tecknet. 3 Upprepa steg 1 och 2 när du anger namnet.

Tryck på (SOURCE) flera gånger för att välja “CD”.

Tryck på (MODE) flera gånger för att välja CD-spelaren.

Tryck på (MENU) och tryck sedan flera gånger på någon sida av (DISC/PRST) tills “NameDel” visas.

Tryck flera gånger på valfri sida av (DISC/PRST) för att välja det skivnamn du vill radera.

Tryck på (ENTER) i två sekunder. Namnet raderas. Upprepa steg 5 och 6 om så behövs.

Tryck på (MENU) två gånger. Enheten återgår till normalt CDuppspelningsläge.

Hitta en CD-skiva efter namn — Lista namn (CD-spelare med funktion för anpassad fil eller MD-spelare) Den här funktionen kan utföras när skivorna har fått ett anpassat namn. Mer information om skivnamn finns under “Namnge en CDskiva” (sidan 15).

Tryck på (LIST). Namnet på den skivan som spelas upp visas i teckenfönstret.

Om du lägger till skivminnesinformation till en CD TEXT-skiva prioriteras den alltid över den ursprungliga CD TEXTinformationen.

Tryck flera gånger på valfri sida av (DISC/PRST) tills du hittat önskad skiva. Söka efter föregående skivor

Observera • När skivnamnet raderas visas den ursprungliga CD TEXT-informationen i teckenfönstret. • När du tar bort namnen för alla skivorna visas “No Data” i steg 5.

SOURCE Söka efter efterföljande skivor

Tryck på (ENTER) för att spela skivan.

Observera • När skivnamnet har visats i fem sekunder återgår teckenfönstret till att visa normala uppspelningsläget. Du kan stänga av teckenfönstret genom att trycka på (LIST). • Spårnamnen kan inte visas under MD- eller CD TEXT-skiva. • Om det inte finns några skivor i magasinet visas “NO Disc” i teckenfönstret. •Om en skiva inte har getts ett anpassat namn visas “********” i teckenfönstret. • Om skivinformationen inte har lästs in av enheten visas “?” i teckenfönstret. Om du vill ladda in en skiva trycker du först på den förinställda snabbvalsknappen och väljer därefter den skiva som inte har laddats. • Vissa bokstäver kan inte visas (under uppspelning av MD- eller CD TEXT-skivor).

Välja spår för uppspelning — Bank (CD-spelare med funktion för anpassad fil) Om du gett skivan ett namn kan du ställa in enheten så att den hoppar över eller spelar upp de spår du vill.

Börja spela upp den skiva du vill namnge.

Tryck först på (MENU), och sedan flera gånger på valfri sida av (DISC/PRST) tills “Bank sel” visas.

Spela endast vissa spår Du kan välja: • “Bank on” – för att spela upp spåren med inställningen “Play”. • “Bank inv” (Inverse) – för att spela upp spåren med inställningen “Skip”.

Under uppspelning trycker du först på (MENU), och sedan flera gånger på någon sida av (DISC/PRST) tills “Bank off” visas.

Tryck flera gånger på (+)-sidan av (SEEK/AMS) tills önskad inställning visas. B Bank on

Tryck på (ENTER). Bankredigeringsläge

Uppspelningen startar från nästföljande spår.

Namnge spår. 1 Tryck flera gånger på någon sida av (SEEK/AMS) för att välja det spår du vill namnge.

Återgå till normalt uppspelningsläge genom att välja “Bank off” i steg 2 ovan.

2 Tryck på (ENTER) flera gånger för att välja “Play ” eller “Skip ”.

Upprepa steg 4 för att ställa “Play” eller “Skip” för alla spår.

Tryck på (MENU) två gånger. Enheten återgår till normalt CDuppspelningsläge.

Observera • “NO Name” blinkar under fem sekunder om du väljer en skiva utan namn i steg 3. • Du kan välja läget “Play” eller “Skip” för upp till 24 spår. • Du kan inte välja “Skip” för alla spår på en CDskiva.

Lagra endast de önskade kanalerna

Radio Lagra kanaler automatiskt — BTM-funktionen Enheten väljer ut kanalerna med de starkaste signalerna och lagrar dem efter frekvens. Du kan lagra upp till 6 kanaler på varje band (FM1, FM2, FM3, MW och LW). Varning För att undvika olyckor bör du använda BTMfunktionen om du tar in en kanal under körning.

Tryck på (SOURCE) flera gånger för att välja kanalväljaren. Varje gång du trycker på (SOURCE) växlas källorna på följande sätt: B Tuner

* Om den motsvarande extrautrustningen inte är ansluten visas inte alternativet.

Tryck på (MODE) flera gånger för att välja band. Varje gång du trycker på (MODE) växlas banden på följande sätt: B FM1

Tryck på (MENU), tryck sedan flera gånger på någon sida av (DISC/PRST) tills “BTM” visas.

Tryck på (ENTER). Kanalerna lagras i enheten efter frekvens på sifferknapparna. En ljudsignal hörs när inställningen lagras.

Observera • Enheten lagrar inte kanaler med svaga signaler. Om endast ett fåtal kanaler kan tas emot behåller vissa nummerknappar sina forna inställning. • När ett nummer visas i teckenfönstret lagras kanalerna från och med detta nummer. • Om det inte finns någon skiva i enheten, visas bara radiobanden, även om du trycker på (SOURCE).

Du kan lagra upp till 18 FM-kanaler (6 för vardera FM1, FM2 och FM3), upp till 6 MWkanaler och upp till 6 LW-kanaler i den ordning du själv bestämmer.

Tryck på (SOURCE) flera gånger för att välja kanalväljaren.

Tryck på (MODE) flera gånger för att välja band.

Tryck på någon sida (SEEK/AMS) för att ställa in den kanal som du vill lagra på sifferknappen.

Tryck på önskad sifferknapp ((1) till (6)) och håll den nedtryckt tills “MEM” visas. Snabbvalsknappens nummer visas i teckenfönstret.

Observera Om du försöker lagra en annan kanal på samma förinställda nummerknapp raderas den tidigare lagrade kanalen.

Motta de lagrade kanalerna 1

Tryck på (SOURCE) flera gånger för att välja kanalväljaren.

Tryck på (MODE) flera gånger för att välja band.

Tryck på sifferknappen ((1) till (6)) där den önskade kanalen lagrats.

Tips Tryck på någon sida av (DISC/PRST) för att välja kanal i den ordning som de är lagrade i minnet (Preset Search Function).

Om FM stereo-mottagningen är dålig — Enkanaligt läge

Under radiomottagning trycker du på (MENU), och sedan flera gånger på någon sida av (DISC/PRST) tills “Mono” visas.

Tryck på (+)-sidan av (SEEK/AMS) tills “Mono on” visas. Ljudet förbättras i och med att det blir enkanaligt (“ST”-indikeringen försvinner).

Du återgår till normalt uppspelningsläge genom att välja “Mono off” i steg 2 ovan.

Om du inte kan ställa in en förinställd kanal Tryck på någon sida av (SEEK/AMS) för att söka efter kanalen (automatisk inställning). Sökningen stannar när enheten tar emot en kanal. Tryck på någon sida av (SEEK/AMS) flera gånger tills du får in önskad kanal. Observera Om du tycker att den automatiska sökningen stannar upp alltför ofta, trycker du på först på (MENU) och sedan flera gånger på någon sida av (DISC/PRST) tills “Local” (lokalt sökläge) visas. Tryck sedan på (+)-sidan av (SEEK/AMS) för att välja “Local on” och därefter på (ENTER). Sökningen stannar nu upp bara för stationer med relativt stark signal. Tips • När du väljer inställningen “Local on” visas “LCL Seek” medan enheten söker efter en kanal. • Om du vet frekvensen för den kanal du vill lyssna på trycker du ned någon sida av (SEEK/AMS) och håller den nedtryckt tills önskad frekvens visas (manuell inställning).

Ändra de visade alternativen

RDS Översikt av RDSfunktionen RDS (Radio Data System) är en radiotjänst som gör att FM-kanalerna kan sända ytterligare digital information tillsammans med den vanliga radioprogramsignalen. Bilstereon erbjuder dig en mängd olika tjänster. Här är några: söka efter samma program automatiskt, lyssna på trafikmeddelanden och hitta kanal efter programtyp. Observera • Landet eller regionen avgör vilka RDS-funktioner som finns tillgängliga. • RDS fungerar inte ordentligt om signalen är för svag eller om den inställda kanalen inte överför RDS-data.

Varje gång du trycker på (DSPL/PTY) ändras visningen på följande sätt: Kanalnamn (Frekvens) y Programtyp Tips Du kan avaktivera Motion Display-funktionen. (Se “Ändra ljud- och teckeninställningarna” på sidan 37.)

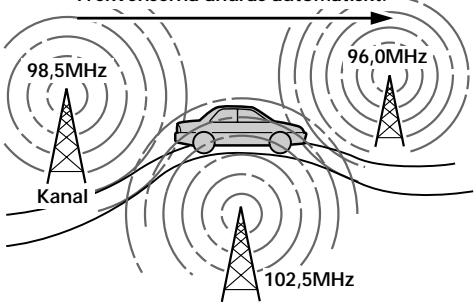

Ställa in samma program automatiskt — Alternativa frekvenser (AF) AF-funktionen väljer automatiskt och ställer in den station som har den starkaste signalen i nätverket. Om du använder den här funktionen kan du lyssna på samma program under en långkörning utan att behöva ställa in kanalen manuellt igen. Frekvenserna ändras automatiskt. 96,0MHz

Visa kanalnamnet Den aktuella kanalens namn tänds i teckenfönstret. Välj en FM-kanal (sidan 18). När du ställer in en FM-kanal som överför RDS-data tänds kanalnamnet i teckenfönstret.

Observera Beteckningen “*” innebär att en RDS-kanal mottas.

Tryck på (AF) upprepade gånger tills “AF on” tänds i teckenfönstret. Enheten börjar söka efter en alternativ kanal med en starkare signal i samma nätverk.

Observera När det inte finns någon alternativ kanal i området och du inte vill söka efter en alternativ kanal, stänger du av AF-funktionen genom att trycka på (AF) upprepade gånger tills “AF off” tänds.

Ändra de visade alternativen Varje gång du trycker på (AF) ändras alternativen enligt följande: AF on y AF off Observera • När “NO AF” och namnet på kanalen blinkar omväxlande betyder det att enheten inte kan hitta en alternativ kanal i nätverket. • Om kanalnamnet börjar blinka när du har valt en kanal med AF-funktionen aktiverad, betyder det att inga alternativa frekvenser finns tillgängliga. Tryck på någon sida av (SEEK/AMS) medan kanalens namn blinkar (inom åtta sekunder). Enheten börjar söka efter en annan frekvens med samma PI-information (Programme Identification) (“PI Seek” visas och inget ljud hörs). Om enheten inte kan hitta en annan frekvens visas “NO PI” och den återgår till den tidigare valda frekvensen.

Funktionen lokal länk (endast Storbritannien) Med funktionen lokal länk kan du välja andra lokala stationer i området, även om de inte finns lagrade på nummerknapparna.

Tryck på en sifferknapp ((1) till (6)) som du har lagrat en lokal station på.

Inom fem sekunder trycker du på den förinställda nummerknappen för den lokala kanalen igen.

Upprepa detta tills den önskade lokala kanalen mottas.

Lyssna på ett regionalt program Funktionen “REG on” (regional on) på enheten gör att du kan bibehålla inställningen till ett regionalt program utan att kopplas om till en annan regional kanal. (Observera att du måste sätta på AF-funktionen.) Enheten är fabriksinställd på “REG on”, men om du vill stänga av funktionen gör du något av följande.

Under radiomottagning trycker du på (MENU) och sedan flera gånger på någon sida av (DISC/PRST) tills “REG” visas.

Tryck på (+)-sidan av (SEEK/AMS) tills “REG off” visas.

Tryck på (ENTER). Observera att om du trycker på “REG off” kanske enheten kopplas om till en annan regional kanal inom samma nätverk.

Du återgår till normalt uppspelningsläge genom att välja “REG on” i steg 2 ovan. Observera Den här funktionen fungerar inte i Storbritannien och i några andra områden.

Lyssna på trafikmeddelanden Informationen från trafikmeddelanden (TA) och trafikprogrammet (TP) gör att du automatiskt kan ställa in en FM-station som sänder trafikmeddelanden även om du lyssnar på andra program. Tryck på (TA) flera gånger tills “TA on” visas. Enheten börjar söka efter trafikinformationskanaler. “TP” tänds i teckenfönstret när enheten hittar en kanal som sänder trafikmeddelanden. När trafikmeddelandet startas, börjar “TA” blinka. När trafikmeddelandet är klart upphör blinkningen. Tips Om trafikmeddelandet startar när du lyssnar på en annan programkälla, kopplas enheten automatiskt till meddelandet och återgår till originalkällan när meddelandet är klart. Observera “NO TP” blinkar i fem sekunder om den mottagna kanalen inte sänder trafikmeddelanden. Sedan börjar enheten på nytt att söka efter en kanal som sänder trafikmeddelanden.

Avbryta pågående trafikmeddelanden Tryck på (TA). Om du vill avbryta alla trafikmeddelanden stänger du av funktionen genom att trycka på (TA) tills “TA off” tänds.

Förinställa volymen på trafikmeddelandena Du kan förinställa volymnivån på trafikmeddelandena i förväg så att du inte missar meddelandet. När trafikmeddelandet startar, justeras volymen automatiskt till den förinställda nivån.

Välj önskad volymnivå.

Tryck på (TA) under två sekunder. “TA” visas när inställningen lagras.

Motta viktigt meddelande Om ett viktigt meddelande kommer in medan du lyssnar på radion kopplas programmet automatiskt över till meddelandet. Om du lyssnar på en annan källa än radion, hörs det viktiga meddelandet om du ställer in AF eller TA. Enheten växlar då automatiskt över till dessa meddelanden oberoende av vad du lyssnar på för tillfället.

Förinställa RDS-kanalerna med AF och TA data

Söka en kanal efter programtyp

När du förinställer RDS-kanalerna, lagrar enheten alla uppgifter om kanalen samt frekvensen så att du inte behöver sätta på AF och TA-funktionerna varje gång du ställer in en förinställd kanal. Du kan välja olika inställningar (AF, TA eller båda två) för olika förinställda kanaler, eller samma inställning för alla förinställda kanaler.

Du kan söka efter valfri kanal genom att välja en av de programtyper som visas nedan.

Förinställa samma inställning för alla förinställda kanaler

Välja ett FM-band (sidan 18).

Tryck på (AF) och/eller (TA) för att välja “AF on” och/eller “TA on”. Tänk på att när du väljer “AF off” eller “TA off” lagras inte bara RDS-kanaler utan också kanaler som inte är av typen RDS.

Tryck först på (MENU) och sedan flera gånger på någon sida av (DISC/PRST) tills “BTM” visas.

Förinställa olika inställningar för varje förinställd kanal

Välj ett FM-band och ställ in önskad kanal (sidan 18).

Tryck på (AF) och/eller (TA) för att välja “AF on” och/eller “TA on”.

Tryck på önskad sifferknapp ((1) till (6)) tills “MEM” visas. Upprepa från steg 1 när du vill förinställa andra kanaler.

Tips Om du vill ändra de förinställda AF och/eller TAinställningarna sedan du har ställt in den förinställda kanalen, kan detta göras genom att stänga av/slå på AF- eller TA-funktionen.

Programtyper Nyheter Aktuella händelser Information Sport Utbildning Drama Kultur Vetenskap Diverse Popmusik Rockmusik Lättlyssnat Lättare klassiskt Klassiskt Andra musiktyper Väder Finansinformation Barnprogram Samhällsinformation Religion Ring in Resor Nöjen Jazzmusik Country-musik Nationell musik Gamla godingar Folkmusik Dokumentärer Inte angiven

Teckenfönster News Affairs Info Sport Educate Drama Culture Science Varied Pop M Rock M Easy M Light M Classics Other M Weather Finance Children Social A Religion Phone In Travel Leisure Jazz Country Nation M Oldies Folk M Document None

Observera Du kan inte använda den här funktionen i vissa länder där PTY-data inte är tillgängliga.

Tryck på (DSPL/PTY) under FMmottagningen tills “PTY” visas i teckenfönstret.

Ställa klockan automatiskt Med CT-data (Clock Time) från RDSöverföringen ställs klockan automatiskt.

Det aktuella namnet på programtypen visas om kanalen överför PTY-data. “- - - - -” visas om den mottagna kanalen inte är en RDS-kanal eller om RDS-data inte har tagits emot.

Tryck på (DISC/PRST) flera gånger tills den önskade programtypen visas. Programtyperna visas i den ordning som anges i tabellen. Observera att du inte kan välja “None” (Inte angiven) vid sökning.

Tryck på (ENTER). Enheten börjar söka efter en kanal för den valda programtypen. När enheten hittar programmet, visas programtypen igen i ungefär fem sekunder. “NO” och programtypen visas omväxlande i fem sekunder om enheten inte kan hitta programtypen. Sedan återgår den till den tidigare valda kanalen.

Under radiomottagning trycker du på (MENU) och sedan flera gånger på någon sida av (DISC/PRST) tills “CT” visas.

Tryck flera gånger på (+)-sidan av (SEEK/AMS) tills “CT on” visas. Klockan är ställd.

Tryck på (ENTER) för att återgå till det normala teckenfönstret.

Avbryta CT-funktionen Välj “CT off” i steg 2 ovan. Observera • CT-funktionen kanske inte fungerar trots att en RDS-kanal mottas. • Det kan vara skillnad på tiden som ställts in av CT-funktionen och den verkliga tiden.

Grundläggande DABfunktioner

DAB DAB - Översikt DAB (digitalradio) är ett nytt multimediaradiosystem som sänder ljud med samma kvalitet som hos CD-skivor. I DAB-radion finns en mikrodator som använder radiosignalerna sänt från flera antenner och radiovågor som når apparaten på omvägar (reflekterade radiovågor) för att förstärka huvudsignalen. Det här gör en DAB-radio nästan helt immun mot radiostörningar även när den är placerad i ett föremål som rör sig, t ex i en bil. Varje DAB station lägger ihop sina radioprogram (“tjänster”) till en “ensemble” som sedan sänds. Varje tjänst innehåller mer än en komponent. Alla ensembler, tjänster och komponenter identifieras genom ett namn. Du behöver därför inte veta deras frekvenser för att få tillgång till dem. DAB-progam

Ensemble Tjänst Tjänst Tjänst Komponent Komponent Komponent

Observera • DAB-systemet håller för närvarande på att testas. Detta betyder att vissa tjänster ännu inte har definierats eller är inte färdigutprovade. Sådana tjänster stöds för tillfället inte av den valfria DAB-radioenheten XT-100DAB. • DAB-programmen sänds över Band III (174 till 240 MHz) och L-bandet (1.452 till 1.492 MHz), som vart och ett är indelat i kanaler (41 kanaler för Band III och 23 kanaler för L-bandet). En ensemble per kanal sänds av de olika DABstationerna.

Söka efter ensembler och tjänster — automatisk stationssökning

Välj radion genom att trycka på (SOURCE) flera gånger.

Välj “DAB” genom att trycka på (MODE) flera gånger.

Tryck på någon sida av (SEEK/AMS) och håll den intryckt tills “Seek +” eller “Seek –” visas.

Sök önskad tjänst genom att trycka på någon sida av (SEEK/AMS).

Observera Indikatorn “ ensemblen.

” blinkar medan enheten söker

Välja ensemble — manuell inställning Om du vill ställa in en ensemble som du vet vilket kanalnummer den finns på, ställer du in den med hjälp av anvisningarna i följande procedur.

Välj radion genom att trycka på (SOURCE) flera gånger.

Välj “DAB” genom att trycka på (MODE) flera gånger.

Tryck på någon sida av (DISC/PRST) tills “Ch. XXX” visas.

Tryck på någon sida av (DISC/PRST) flera gånger tills önskat kanalnummer visas.

Tips Flera kanaler sänder samma ensemble.

Ta emot minneslagrade tjänster När du har förinställt en tjänst kan du använda följande procedur. Mer information om hur du förinställer tjänster finns i “Förinställa DABtjänster automatiskt” och “Förinställa DABtjänster manuellt” (sidan 27).

Välj radion genom att trycka på (SOURCE) flera gånger.

Välj “DAB” genom att trycka på (MODE) flera gånger.

Välj den förinställda tjänsten genom att trycka på någon sida av (DISC/PRST) flera gånger.

Tips Det finns också ett annat sätt att ta emot den förinställda tjänsten. Tryck på den sifferknapp ((1) till (6)) som den önskade tjänsten är lagrad på.

Förinställa DAB-tjänster automatiskt — BTM BTM-funktionen (Best Tuning Memory minne för bästa inställning) plockar ut DAB ensembles och tilldelar automatiskt tjänsterna inom ensemblerna till förinställda nummer. Enheten kan förinställa upp till 40 tjänster. Om tjänsterna nyligen har ställts in kommer BTM-funktionen att fungera under följande lägen: •Om du aktiverar BTM-funktionen medan du lyssnar på en förinställd tjänst kommer enheten lagra de tjänster som den kan identifiera (genom överskrivning) bara på de förinställningsnummer som är högre än den aktuella förinställda tjänsten. •Om du aktiverar funktionen medan du lyssnar på en tjänst som inte är förinställd kommer enheten byta ut innehållet för alla förinställda nummer. •Om enheten identifierar en tjänst som är identisk med en som redan finns lagrad kommer, i båda ovanstående fallen, den tidigare lagrade tjänsten att behållas och den tjänst som senast identifierades kommer inte att lagras.

Medan du lyssnar på ett DAB-program trycker du på (MENU).

Tryck på någon sida av (DISC/PRST) flera gånger tills “BTM” visas.

Tryck på (ENTER). En ljudsignal hörs när tjänsten lagras. När BTM-funktionen aktiverats ställer enheten automatiskt in den tjänst som finns lagrad i förvalsminne 1.

Observera Om enheten bara kan ställa in några få tjänster kan det hända att BTM-funktionen inte tilldelar tjänster till alla förinställda tjänstnummer.

Förinställa DAB-tjänster manuellt — Manual Preset Memory manuellt förinställningsminne Du kan även förinställa DAB-tjänster manuellt eller ta bort en tjänst som redan är förinställd. Du kan lagra upp till 40 tjänster (som är förinställda antingen med BTM-funktionen eller manuellt) i enhetens minne.

Medan du lyssnar på ett DAB-program trycker du på (MENU).

Tryck på någon sida av (DISC/PRST) tills “PresetEdit” visas och tryck sedan på (ENTER).

Välj tjänst och vilket nummer tjänsten ska lagras på.

Ersätta förinställda tjänster i förinställningsminnena Välj “Over Wrt” i steg 4 genom att trycka på någon sida av (DISC/PRST) och tryck sedan på (ENTER).

Lägga till tjänster i förinställningsminnena Välj “Insert” i steg 4 genom att trycka på någon sida av (DISC/PRST) och tryck sedan på (ENTER).

Ta bort tjänster ur förinställningsminnena Välj “Delete” i steg 4 genom att trycka på någon sida av (DISC/PRST) och tryck sedan på (ENTER). Tips Det finns en annan metod att förinställa en tjänst. När du tar emot tjänsten trycker du på sifferknappen ((1) till (6)) tills du hör en ljudsignal.

1 Välj tjänst genom att trycka på någon sida av (SEEK/AMS).

2 Välj förinställningsnummer genom att trycka på någon sida av (DISC/PRST).

Välj “Over Wrt” genom att trycka på någon sida av (DISC/PRST). Varje gång du trycker på (–)-sidan av (DISC/PRST) ändras redigeringskommandot enligt följande: Over Wrt t Insert* t Delete t Over Wrt * “Insert” visas inte om högsta tillåtna antal tjänster i minnet (40) redan är förinställda.

Om du vill förinställa ytterligare tjänster upprepar du steg 3 och 4.

Lyssna på ett DABprogram Om du vill ställa in ett DAB-program manuellt utför du nedanstående procedur. Du kan också lagra DAB-tjänster i enhetens minne. Då har du omedelbar tillgång till dem (se “Förinställa DAB-tjänster automatiskt” på sidan 26).

Ändra de visade alternativen När du trycker på (LIST) en gång visas den lista som du senast använde. Varje gång du trycker på (LIST) ändras listan på följande sätt: ENS (Ensemblelista)

V CMP (Komponentlista)

Medan du lyssnar på ett DAB-pogram trycker du på (LIST) flera gånger tills ensemblelistan visas. Tryck på någon sida av (DISC/PRST) tills önskad ensemble visas och tryck sedan på (ENTER).

Tryck på (LIST) flera gånger tills listan med tjänsterna visas.

Tryck på någon sida av (DISC/PRST) flera gånger tills önskad tjänst visas och tryck sedan på (ENTER).

Tryck på (LIST) flera gånger tills komponentlistan visas.

Tryck på någon sida av (DISC/PRST) tills önskad komponent visas och tryck sedan på (ENTER).

Tips Om du vill veta namnet på den aktuella komponenten, ensemblen eller tjänsten, trycker du på (LIST) flera gånger tills respektive lista visas i teckenfönstret. Det namn som är aktuellt visas blinkande.

V PRS (Förvalslista)

Automatisk uppdatering av ensemblelistorna Första gången du använder BTM-funktionen lagras automatiskt alla ensembler som finns tillgängliga i det område där du befinner dig. Om du sedan använder BTM-funktionen igen uppdateras innehållet i dessa listor på det sätt som finns beskrivet på sidan 26. En ensemble läggs till respektive lista vartefter de tas emot under automatisk eller manuell inställning (Automatic/Manual Tuning) och saknas i listorna. En ensemble tas också bort från respektive lista när: •du väljer en ensemble i listan, men den kan inte tas emot. •du utför automatisk eller manuell inställning för att ta emot en ensemble, tjänst eller komponent, som visserligen finns med i listan, men som inte kan tas emot.

Inställningar för ljudmottagning DAB-kan innehålla flerkanaligt ljud. Du kan välja om du vill ta emot huvudkanalen eller sidokanalen. Om du dessutom aktiverar funktionen DRC (Dynamic Range Control) kan dynamikomfånget för den tjänst som stödjer DRC utökas automatiskt. Du kan ställa in följande alternativ: •Main/Sub – om du vill välja kanal mellan “Main” (huvudkanal) och “Sub” (sidokanal). •DRC – om du vill aktivera eller stänga av funktionen.

Medan du lyssnar till ett DAB-program trycker du på (MENU).

Tryck på någon sida av (DISC/PRST) flera gånger tills “DRC” eller “Main (eller Sub)” visas.

Tryck på någon sida av (SEEK/AMS) för att välja önskad inställning (Exempel: “on” eller “off”).

Söka efter en DAB-tjänst med hjälp av programtypen (PTY) Du kan använda PTY-funktionen (Programme type selection - funktion för val av programtyp) för att ställa in det önskade programmet.

Medan du lyssnar till ett DAB-program trycker du på (DSPL/PTY).

Välj programtyp genom att trycka på någon sida av (DISC/PRST) flera gånger.

Programtyperna visas i samma ordning som framgår av sidan 23.

Observera “Main (eller Sub)” visas bara i menyn under mottagning av ett flerkanaligt program.

Justera equalizerkurvan

DSP Ställa in equalizern Du kan välja equalizerkurva för fem olika musikstilar (Rock, Vocal, Groove, Techno och Custom). Du kan justera och lagra såväl frekvens som nivå för equalizerinställningarna.

Tryck på någon sida av (DISC/PRST) flera gånger tills “EQ Tune” visas och tryck sedan på (ENTER).

Välj önskad equalizerkurva genom att trycka på någon sida av (SEEK/AMS) och tryck sedan på (ENTER). Varje gång du trycker på (SEEK/AMS) ändras alternativen enligt följande: Rock y Vocal y Groove y Techno y Custom y off y Rock

Välja equalizerkurva

Tryck på (SOURCE) för att välja önskad ljudåtergivning (Tuner, CD-skivspelning eller MD-skivspelning).

Välj önskad frekvens och nivå. 1 Välj önskad frekvens genom att trycka på någon sida av (SEEK/AMS).

Tryck på (SOUND) flera gånger tills “EQ” visas. Varje gång du trycker på (SOUND) ändras alternativen enligt följande:

Varje gång du trycker på (SEEK/AMS) ändras frekvensen enligt följande:

EQ (equalizerkurva) t POS (lyssningsposition) t BAL (höger-vänster) t F (främre högtalares volym) t R (bakre högtalares volym) t SUB (subwoofervolym) t VOL (volym) t EQ (equalizerkurva)

62 Hz y 157 Hz y 396 Hz y 1.0 kHz y 2.5 kHz y 6.3 kHz y 16.0 kHz

2 Ställ in önskad volym genom att trycka på någon sida av (DISC/PRST). Volymen går att justera i steg om 1 dB, från –12 dB till +12 dB.

Välj önskad equalizerkurva genom att trycka på någon sida av (SEEK/AMS). Varje gång du trycker på (SEEK/AMS) ändras alternativen enligt följande:

Om du vill återgå till den fabriksinställda equalizerkurvan trycker du på (ENTER) under två sekunder.

Rock y Vocal y Groove y Techno y Custom y off y Rock

Om du vill avbryta inställningen av equalizereffekten väljer du “off”. Efter tre sekunder återgår teckenfönstret till normalt läge vid uppspelning.

Tryck på (MENU) två gånger. När effektinställningen är klar, visas det normala uppspelningsläget i teckenfönstret.

Välja avlyssningsläge Du kan göra inställningar så att den tid det tar för ljudet att nå från högtalarna till lyssnarna blir fördröjd. På det här sättet är det möjligt att simulera ett naturligt ljudfält så att åhöraren var han/hon än sitter i bilen känner det som om han/hon befinner sig i ljudfältets centrum.

Teckenfön- Ljudfältscentrum stret Normal POS inställning All (1 + 2 + 3) Främre delen POS (1 + 2) Front Längst fram till POS höger (2) Front-R POS Längst fram till Front-L vänster (1) POS Bakre delen (3) Rear Funktionen POS avstängd off

Tryck på (SOURCE) för att välja önskad ljudåtergivning (radiomottagning, CD-skivspelning eller MD-skivspelning). Tryck på (SOUND) flera gånger tills “POS” visas.

Välja en Soundstage-meny (ljudscensmeny) — DSO (Dynamic Soundstage Organizer) Om högtalarna installeras i dörrarnas lägre partier kan det hända att ljudet hörs underifrån och blir otydligt. DSO-funktionen (Dynamic Soundstage Organizer) fyller ljudrummet bättre, som om högtalarna satt i instrumentpanelen (virtuella högtalare).

Ljudbildsmeny Förinställning i minnet

Virtuella högtalare (Standard) Virtuella högtalare (Bred ljudbild) Funktionen avstängd

Ljudbilden från de virtuella högtalarna *1

Välj önskad lyssningsposition genom att trycka på någon sida av (SEEK/AMS). Varje gång du trycker på (SEEK/AMS) ändras alternativen enligt följande:

*1 Standard *2 Bred ljudbild *3 De fysiska högtalarnas placering (nedtill i framdörrarna).

All y Front y Front-R y Front-L y Rear y offy All

Om du vill avbryta POS-läget väljer du “off”. Efter tre sekunder återgår teckenfönstret till normalt läge vid uppspelning.

Tryck på (SOURCE) för att välja önskad ljudåtergivning (radiomottagning, CD-skivspelning eller MD-skivspelning). Välj önskat DSO-läge genom att trycka på (DSO) flera gånger. Varje gång du trycker på (DSO) ändras läget på följande sätt. B1

Tryck på (SOURCE) för att välja önskad ljudåtergivning (radiomottagning, CD-skivspelning eller MD-skivspelning).

Tryck på (SOUND) flera gånger för att välja “F” (för de främre högtalarna) eller “R” (för de bakre högtalarna).

Ställ in volymen för de främre/bakre högtalarna genom att trycka på någon sida av (SEEK/AMS).

Tryck på (MENU) två gånger. Efter tre sekunder återgår teckenfönstret till normalt läge vid uppspelning.

Justera balansen (BAL) Du kan justera ljudbalansen mellan vänster och höger högtalare.

Tryck på (SOURCE) för att välja önskad ljudåtergivning (radiomottagning, CD-skivspelning eller MD-skivspelning).

Tryck på (SOUND) flera gånger tills “BAL” visas.

Ställ in balansen genom att trycka på någon sida av (SEEK/AMS). Efter tre sekunder återgår teckenfönstret till normalt läge vid uppspelning.

Justera gränsfrekvensen och utnivå för främre/bakre högtalare För att få rätt balans mellan de olika högtalarna i systemet ställer du in högtalarnas volym och gränsfrekvenser. Nivå

Om du vill avbryta DSO-läget väljer du “off”. Efter tre sekunder återgår teckenfönstret till normalt läge vid uppspelning.

Tryck på någon sida av (DISC/PRST) flera gånger tills “Front HPF” eller “Rear HPF” visas och tryck sedan på (ENTER).

Välj önskad frekvens och nivå. 1 Välj gränsfrekvens genom att trycka på någon sida av (SEEK/AMS).

Varje gång du trycker på (SEEK/AMS) ändras frekvensen enligt följande: off y 78 Hz y 99 Hz y 125 Hz y 157 Hz y 198 Hz

2 Ställ in volymen genom att trycka på någon sida av (DISC/PRST). Volymen går att justera i steg om 1 dB, från –12 dB till +12 dB.

Tryck på (MENU) två gånger. När effektinställningen är klar, visas det normala uppspelningsläget i teckenfönstret.

Tips När du sänker volymen helt och hållet visas “ATT” och inställningen för gränsfrekvensen stängs av.

Justera volymen på subwoofern/subwoofrarna 1

Tryck på (SOURCE) för att välja önskad ljudåtergivning (radiomottagning, CD-skivspelning eller MD-skivspelning).

Tryck på (SOUND) flera gånger tills “SUB” visas.

Ställ in volymen genom att trycka på någon sida av (SEEK/AMS).

Tryck på (MENU) två gånger. Efter tre sekunder återgår teckenfönstret till normalt läge vid uppspelning.

Tips När du sänker volymen helt och hållet visas “Sub ATT” och inställningen för gränsfrekvensen för subwoofern stängs av.

Justera frekvensen på subwoofern Om du vill att de anslutna subwoofrarnas egenskaper ska stämma överens kan du klippa oönskade höga och mellanhöga frekvenser till subwoofern/subwoofrarna. Genom att ställa in en lämplig klippfrekvens (se nedanstående diagram) kommer subwoofern/subwoofrarna bara att återge låga frekvenser, vilket skapar en renare ljudbild. Nivå

Tryck på någon sida av (DISC/PRST) flera gånger tills “SUB LPF” visas och tryck sedan på (ENTER). forts. på nästa sida t

Välj önskad frekvens och nivå. 1 Välj önskad frekvens genom att trycka på någon sida av (SEEK/AMS).

Varje gång du trycker på (SEEK/AMS) ändras frekvensen enligt följande: 62 Hz y 78 Hz y 99 Hz y 125 Hz y 157 Hz y off

2 Ställ in önskad volym genom att trycka på någon sida av (DISC/PRST). Volymen går att justera i steg om 1 dB, från –12 dB till +12 dB.

Välja visning av spektrumanalysator Ljudsignalnivåerna visas i teckenfönstret som en spektrumanalysator. Du kan välja mönster för visningen, från 1 till 6, eller det automatiska visningsläget. Läge

Mönster i teckenfönstret

Tryck på (MENU) två gånger. När frekvensinställningen är klar återgår teckenfönstret till det normala uppspelningsläget.

Lyssna på varje programkälla i dess registrerade DSO — SSM (Source Sound Memory, källjudsminne) Varje gång du lyssnar på en viss ljudkälla kan du få tillbaka de effekter som du ställt in: samma DSO-meny och samma equalizerkurva som du har lagrat för den. Detta gäller även om du har ändrat programkällan eller stängt av enheten och slår på den igen.

Mönstren visas automatiskt ett efter ett i teckenfönstret.

Välj källa (radiomottagning, CD-skivspelning eller MD-skivspelning) genom att trycka på (SOURCE).

Tryck på någon sida av (DISC/PRST) flera gånger tills “SA” visas.

Välj önskad inställning genom att trycka på (+)-sidan av (SEEK/AMS) flera gånger. Varje gång du trycker på (+)-sidan av (SEEK/AMS) ändras inställningen enligt följande: B SA 1 SA Auto b

Övriga funktioner Du kan också kontrollera enheten med hjälp av en vridkontroll (extra tillbehör).

Fästa etiketten på vridkontrollen Fäst den etikett som stämmer med hur du har monterat vridkontrollen (se bilden).

Använda vridkontrollen Vridkontrollen fungerar genom att du trycker på knapparna och/eller vrider kontrollerna. Du kan också kontrollera en valfri CD/MDenhet med vridkontrollen.

Genom att trycka på knapparna (SOURCE och MODE-knapparna)

SOUND MODE DSPL Varje gång du trycker på (SOURCE) ändras funktionen på följande sätt: Tuner t CD* t MD* * Om den motsvarande extrautrustningen inte är ansluten kommer inte alternativet att visas.

DSPL MODE SOUND När du trycker på (MODE) ändras funktionen på följande sätt; • Tuner: FM1 t FM2 t FM3 t MW t LW t DAB* • CD-spelare*: CD1 t CD2 t … • MD-spelare*: MD1 t MD2 t … * Om motsvarande valfri utrustning inte är ansluten visas inte alternativet.

Genom att vrida kontrollen (SEEK/AMS-kontrollen)

Tryck på (SOUND) när du vill justera volymen och ljudmenyn.

Tryck på (DSPL) för att visa de lagrade namnen.

Vrid kontrollen helt kort och släpp upp den för att: •Hitta ett visst spår på en skiva. Vrid och håll kontrollen nere tills du hittar den önskade punkten i spåret, och släpp sedan upp kontrollen för att starta uppspelningen. •Ta in kanaler automatiskt. Vrid och håll fast kontrollen för att hitta en specifik kanal.

Genom att trycka in och vrida kontrollen (PRESET/DISC-kontrollen)

Tips Om bilens tändlås saknar tillbehörsläge (ACC-läge) bör du komma ihåg att stänga av klockindikatorn genom att trycka på (OFF) under två sekunder sedan du har stängt av motorn.

Byta styrriktning Kontrollens styrriktning är fabriksinställd enligt bilden nedan. öka

Om du behöver montera vridkontrollen på höger sida av ratten kan du växla styrriktning för kontrollerna.

Tryck in och vrid kontrollen för att: •Ta in kanalerna som är lagrade på snabbvalsknapparna. •Byta skiva.

Övriga funktioner Tryck på (ATT) för att dämpa ljudet.

OFF Vrid kontrollen VOL för att justera volymen.

Tryck på (OFF) för att stänga av enheten.

Tryck på (SOUND) under två sekunder medan du trycker på VOL-reglaget. Tips Du kan också ändra riktningen på de här funktionerna med enheten (se “Ändra ljud- och teckeninställningarna”).

Snabbdämpa ljudet Tryck på (ATT) på vridkontrollen eller kortfjärrkontrollen. “ATT on” blinkar till. Återgå till tidigare ljudnivå genom att trycka på (ATT) en gång till. Tips När en kabel till en biltelefon är ansluten till ATT minskar enheten volymen automatiskt när ett telefonsamtal kommer in (Telephone ATT)

Ändra ljud- och teckeninställningarna Du kan ställa in följande alternativ: SET •Clock (Klockan) (sidan 9) •CT (Clock Time) (sidan 24) •Beep – när du vill sätta på eller stänga av ljudsignalen. •RM (Vridkontroll) – när du vill byta styrriktning på vridkontrollens reglage. — Välj “norm” om du vill använda vridkontrollens fabriksinställningar. — Välj “rev” om du vill montera vridkontrollen på rattens högra sida. •Multi language (språkval) – för att ändra språk i teckenfönstret. Du kan välja mellan engelska, spanska, portugisiska och svenska.

DIS • D.Info (Dubbel information) – när du vill visa klockan och uppspelningsläget samtidigt (on) eller visa informationen omväxlande (off). • Amber/Green* när du vill ändra på visningsfärgen från gul till grön. • SA (Spectrum Analyzer) – för att ändra teckenfönstrets mönster när equalizern visas. • Dimmer – när du vill ändra på teckenfönstrets ljusstyrka. — Välj “Auto” när du vill släcka ned teckenfönstret bara när du tänder lamporna. — Välj “on” när du vill släcka ned teckenfönstret. — Välj “off” för att avaktivera dimmer. • Contrast – för att justera kontrastinställningen om indikatorerna i teckenfönstret inte går att tyda på grund av den plats där enheten har installerats. • M.Dspl (Motion Display) – för att ställa in textrullningen i teckenfönstret på 1, 2 eller off. • A.Scrl (Automatisk bläddring) (sidan 13).

* endast CDX-C8000R/MDX-C8500R SND • EQ Tune (equalizerinställning) – för att ställa in frekvens och volym för equalizerkurvan. • Front HPF (högpassfilter för främre utsignal) – för att ställa in gränsfrekvensen för den främre utsignalen. • Rear HPF (högpassfilter för bakre utsignal) – för att ställa in gränsfrekvensen för den bakre utsignalen. • SUB LPF (lågpassfilter för utsignal till subwoofer) – för att ställa in gränsfrekvensen för subwooferutsignalen. forts. på nästa sida t

Tryck flera gånger på någon sida av (DISC/PRST) tills önskat alternativ visas. Varje gång du trycker på (–)-sidan av (DISC/PRST) ändras alternativen enligt: Exempel: Clock t CT t Beep t RM t Språkval t D.Info t SA t Dimmer t Contrast t A.Scrl t M.Dspl t Local t Mono t EQ Tune t Front HPF t Rear HPF t SUB LPF t Name Edit t NameDel t BTM Observera Visningen i teckenfönstret beror på källan.

Ytterligare information Underhåll Byta säkring När du byter säkring måste du se till att du använder en med rätt ampéretal. Om säkringen går, kontrollera anslutningen och byt säkring. Om säkringen går igen kan det bero på internt fel. I så fall ska du kontakta din Sony-återförsäljare.

Tips Du kan lätt växla mellan kategorierna (“SET”, “DIS”, “P/M”, “SND” och “EDT”) genom att trycka ned och hålla ned valfri sidan av (DISC/PRST) under ungefär två sekunder.

Tryck på någon sida av (SEEK/AMS) för att välja önskad inställning (Exempel: “on” eller “off”).

Tryck på (ENTER). När lägesinställningarna är klara återgår teckenfönstret till normalt uppspelningsläge.

VARNING Använd aldrig en säkring med högre strömstyrka än den som medföljer enheten eftersom denna kan skadas.

Rengöra anslutningarna Enheten fungerar inte ordentligt om anslutningarna mellan enheten och frontpanelen är smutsiga. För att förhindra detta öppnar du frontpanelen genom att trycka på (OPEN) och tar sedan bort den. Rengör kontaktblecken med en bomullstopp doppad i alkohol. Ta inte i för hårt, då kan anslutningarna skadas.

Tryck in haken innanför frontpanelen med en smal skruvmejsel och lossa frontpanelen.

Upprepa steg 1 på vänster sida. Frontpanelen är nu lös och kan tas bort.

Använd en smal skruvmejsel och skjut in haken på vänster sida av enheten och dra sedan ut vänster sida av frontpanelen tills haken är frigjord.

Upprepa steg 3 på höger sida.

Frontpanelens baksida Observera • Slå av motorn och ta ur nycklarna ur tändlåset innan du rengör anslutningarna. Detta är en säkerhetsåtgärd. • Rör aldrig anslutningarna med dina fingrar eller något metallföremål.

Tekniska data Skivspelare

CD-spelare (CDX-C8000RX/CDX-C8000R): System Signal/brus-förhållande frekvensomfång Svaj och fladder

Digitalt ljudsystem för CD 90 dB 10 – 20 000 Hz Under mätbar gräns Strömförsörjning

MD-spelare (MDX-C8500R): Signal/brusförhållande Frekvensgång Svaj och fladder

90 dB 10 – 20 000 Hz Under mätbar gräns

Mått Monteringsmått Vikt

Radio FM Tuningintervall Antennterminal Mellanfrekvens Känslighet Selektivitet Signal/brusförhållande

MW: 30 µV LW: 40 µV Effektförstärkare Utgångar Högtalarimpedans Maximal uteffekt

Högtalarutgångar (Sure-seal-anslutningar) 4 – 8 ohm 50 W × 4 (vid 4 ohm)

Medföljande tillbehör

Ljudutgångar Styrkabel för motorantenn Styrkabel för effektförstärkare Styrkabel för telefon-ATT 12 V DC bilbatteri (negativt jordat) Ca 178 × 50 × 183 mm (b/h/d) Ca 182 × 53 × 162 mm (b/h/d) CDX-C8000RX/ CDX-C8000R: Ca 1,3 kg MDX-C8500R: Ca 1,2 kg Delar för installation och anslutningar (1 set) Fodral för löstagar frontpanel (1) Trådlös fjärrkontroll RM-X91 Vridkontroll RM-X4S Styrkablar BUS (levereras med anslutningskabel med RCA-kontakt) RC-61 (1 m), RC-62 (2 m) CD-singeladapter CSA-8 CD-växlare (10 skivor) CDX-828, CDX-737 MD-växlare (6 skivor) MDX-65 Andra CD-/MD-enheter med systemet Sony-BUS Väljare för ljudkälla XA-C30 DAB-radio

XT-100DAB Amerikanska och utländska patent under licens från Dolby Laboratories Licensing Corporation. Rätt till ändringar förbehålles.

Felsökning Följande checklista hjälper dig att lösa de flesta problem som du kan råka ut för med enheten. Innan du går igenom checklistan nedan, ska du läsa anslutnings- och driftsinformationen.

•Avbryt ATT-funktionen. •Om du har ett tvåhögtalarsystem ställer du främre eller bakre uttoningsreglaget i mittläget. •Justera volymen genom att vrida ratten medurs.

Innehållet i minnet har raderats. •Stömkabeln eller batteriet har kopplats ifrån. •Reset-knappen har trycks in. t Lagra i minnet igen. Information visas inte i teckenfönstret.

Ta bort frontpanelen och rengör anslutningarna. Se “Rengöra anslutningarna” (sidan 39).

Ljudsignalen har avaktiverats (sidan 37).

Kortfjärrkontrollen fungerar inte.

•Se till att inga hinder blockerar signalvägen från kortfjärrkontrollen till enheten. •Peka med kortfjärrkontrollen mot mottagaren på enheten.

CD/MD-uppspelning Fel

En skiva kan inte laddas.

•En annan MD-skiva finns redan i skivfacket. •MD-skivan skjuts in upp och ned eller felvänd.

Uppspelning påbörjas inte.

Skivan defekt (MD-skiva) eller dammig (CD-skiva).

CD/MD matas inte ut.

Du har stängt frontpanelen eller tryckt in skivan med våld i enheten medan skivan matades ut sedan du tryck på (Z). t Initiera enheten genom att trycka på återställningsknappen.

Reglagen fungerar inte.

Tryck på återställningsknappen.

Ljudbortfall på grund av vibrationer.

•CDX-C8000RX/CDX-C8000R: Enheten har installerats i en vinkel över 60°. MDX-C8500R: Enheten har installerats i en vinkel över 20°. •Enheten har inte installerats på en stabil plats i bilen.

Skivan är smutsig eller skadad.

Kan inte avaktivera indikatorn “--------”.

Du kan inte namnge CD-skivor om du inte först ansluter en CD-enhet med funktionen för egna minnen. t Tryck på (LIST) under två sekunder.

Det går inte att förinställa en radiokanal.

• Lagra rätt frekvens. • Utsändningen är för svag.

Den automatiska sökningen fungerar inte.

Utsändningen är för svag. t Använd manuell sökning.

Kanalerna kan inte tas emot. Ljudet störs av brus.

Anslut en strömförande kontrollkabel för antennen (blå) eller en kabel för strömförsörjning för tillbehör (röd) till antennens strömförsörjningskabel på bilens antennförstärkare. (När bilen bara har en inbyggd FM/MW/LW-antenn i fram/ sidorutans glas.) •Ställ in rätt frekvens. •Utsändningssignalen är för svag. t Ställ in i enkanaligt läge (Mono) (sidan 19).

“ST”-indikatorn blinkar.

SEEK startar efter några sekunders lyssning.

Det är inte en TP-kanal eller så sänder den en svag signal. t Tryck flera gånger på (AF) eller (TA) tills “AF off” eller “TA off” visas.

Inga trafikmeddelanden tas emot.

•Aktivera “TA”. •Kanalen sänder inte några trafikmeddelanden trots att den är TP. t Ställ in en annan kanal.

”None” visas i PTY-läge

Kanalen anger inte programtyp.

Avsaknad av ljud, eller endast svagt ljud.

Volymen för högtalarna kan ha sänkts automatiskt för att maximera effekten på justeringen för lyssningspositionen. t Ställ in balansen genom att trycka på någon sida av (SEEK/AMS). Högtalarbalansen kan ställas in separat för DSP-på-läge och DSP-av-läge (sidan 32).

Volymen kan inte höjas.

DSO-funktionen är aktiverad och alla filter för volymnivån är ställda på +12 dB.

Fel visas (med valfri CD/MD-spelare ansluten) Följande indikeringar blinkar ungefär fem sekunder och larm hörs. Teckenfönster

Skivmagasinet har inte satts in i CD/ MD-spelaren.

Sätt i skivmagasinet med skivorna i CD/MD-spelaren.

Någon skiva har inte satts in i CD/ MD-spelaren.

Sätt i skivorna i CD/MD-spelaren.

En CD/MD-skiva går inte att spela Sätt i en annan CD/MD-skiva. upp. (Skivan är smutsig eller skadad.) En CD-skiva är smutsig eller har satts i Rengör eller sätt i CD-skivan upp och ned.* korrekt. En MD-skiva spelas inte upp på grund Sätt i en annan MD-skiva. av något problem.* Inga spår har spelats in på en MDskiva.*

Spela upp en MD-skiva med inspelade spår.

CD/MD-spelaren kan inte användas pga något fel.

Tryck på återställningsknappen på spelaren.

Locket på MD-spelaren är öppet eller MD-skivorna har inte satts i på rätt sätt.

Stäng locket eller sätt i MDskivorna på rätt sätt.

* Numret på skivan i magasinet som orsakat felet visas i teckenfönstret.

Om ovannämnda lösningar inte hjälper dig tar du kontakt med din närmaste Sony-återförsäljare.
