SRC 550 RB - Gräsklippare STIGA - Gratis bruksanvisning och manual

Produkttyp	Gående gräsklippare
Märke	STIGA
Modell	SRC 550 RB
Motortyp	4-takts, bensin
Motormärke	Briggs & Stratton
Motorserie	Vanguard® kommersiell serie
Motorns slagvolym	163 cm³ (modell 100000)
Rekommenderat bränsle	Blyfri bensin 87 oktan (minst)
Motoroljekapacitet	0,44 L (15 oz)
Rekommenderad olja	SAE 30, 10W-30 eller 5W-30 syntetisk beroende på utomhustemperatur
Kylningstyp	Luft
Starttyp	Repelstart (drag) eller elektrisk (beroende på version)
Tändstiftsgap	0,51 mm (0,020 tum) eller 0,76 mm (0,030 tum) beroende på modell
Tändstifts åtdragningsmoment	20 Nm (180 lb-tum)
Luftfiltertyp	Skum eller tvättbart papper
Klipptyp	Rotationsklippning
Uppskattad klippbredd	55 cm (enligt modellreferens)
Säkerhet	Motorstoppspak, stoppbrytare, skydd mot stenkast
Periodiskt underhåll	Oljebyte var 50:e timme, luftfilter var 25:e timme, tändstift årligen
Vanliga reservdelar	Luftfilter, tändstift, kniv, olja
Motorgaranti (privat bruk)	24 till 36 månader beroende på serie

Vanliga frågor - SRC 550 RB STIGA

Hur startar jag motorn på Stiga SRC 550 RB gräsklipparen?

Se till att oljenivån är korrekt, att bensinkranen är öppen (om sådan finns) och att gasreglaget står på SNABB. Om motorn är utrustad med choke, ställ den i STÄNGD läge för kallstart. Dra långsamt i startsnöret tills du känner ett motstånd, dra sedan snabbt. För elektrisk start, vrid nyckeln till PÅ/START.

Vilken motorolja ska jag använda till Stiga SRC 550 RB gräsklipparen?

Använd en högkvalitativ olja av grad SAE 30 vid varmt väder, 10W-30 eller 5W-30 syntetisk för ett brett temperaturområde. Oljekapaciteten är 0,44 L. Se viskositetsdiagrammet i manualen.

Hur kontrollerar jag motoroljenivån?

Placera motorn på en plan yta. Ta bort oljemätstickan, torka av den, sätt tillbaka den och dra åt. Ta bort den igen: nivån ska vara i nivå med MAX-markeringen. Tillsätt vid behov olja genom påfyllningshålet utan att överfylla.

Vilket bränsle ska jag använda?

Använd ren, färsk blyfri bensin med minst 87 oktan (91 RON). Bensin med upp till 10 % etanol är acceptabelt. Använd inte E15 eller E85. Tillsätt ett bränslestabilisator vid förvaring.

Hur rengör jag luftfiltret?

För skumfilter: tvätta det i vatten och diskmedel, krama ur det, fukta det med ren motorolja och krama ur överflödet. För pappersfilter: knacka försiktigt mot en hård yta för att rengöra det; om det är mycket smutsigt, byt ut det. Förfiltret kan tvättas och lufttorkas.

Hur ofta ska oljan bytas?

Första oljebytet rekommenderas efter 5 första timmarna användning. Därefter byt olja var 50:e timme eller en gång per år. För modeller märkta Just Check & Add krävs inget oljebyte.

Hur stoppar jag motorn på ett säkert sätt?

Släpp motorstoppspaken (om sådan finns) eller flytta stoppbrytaren till STOPP. Om din motor har ett gasreglage, ställ det i läge STOPP. Stäng bensinkranen efter stopp för att undvika läckage.

Vilka säkerhetsåtgärder ska jag vidta före användning?

Läs manualen noggrant. Kör aldrig motorn i ett slutet utrymme på grund av kolmonoxid. Bär skyddsglasögon och hörselskydd. Håll händer och fötter borta från roterande delar. Bind upp långt hår och ta bort smycken.

Vad gör jag om motorn har svårt att starta?

Kontrollera oljenivån och bränslenivån. Se till att tändstiftet är rent och har rätt gap (0,51 mm eller 0,76 mm beroende på modell). Om motorn är dränkt, ställ choken i ÖPPET läge och gasreglaget på SNABB, dra sedan i snöret flera gånger. Undvik att överchoka.

Var hittar jag reservdelar till gräsklipparen?

Reservdelar som luftfilter (art.nr 799579 eller 593260), tändstift (art.nr 692051 eller 594056) och SAE 30-olja (art.nr 100113) finns hos auktoriserade Briggs & Stratton-återförsäljare eller på webbplatsen BRIGGSandSTRATTON.com. Se återförsäljarnas lokalkarta.

BRUKSANVISNING SRC 550 RB STIGA

Nár du fyller pá drivstoff

• Slá motoren av og la motoren avkjøles i minst to minutter før du tar av bensinloket.
  Fyll drivstofftanken utendors aller i godt ventiliert omrade.
• Ikke overfyll drivstofftanken. For à kunne gi plass til à la drivstoffet utvide seg, ma du ikke fylle over bunnen pa halsen til drivstofftanken.
• Hold drivstoff unna gnister, apen flamme, tennflammer, varme og andre tennkilder.
• Kontroller drivstoffslanger, tank, lokk og fester ofte for sprekker og lekkasjer. Skift ut om nødvendig.
  Hvis du har selt bensin, ma du vente til den har fordampet, fer du starter opp motoren.

När du starter motoren

För du kontrollerer aller fyller pa olje

Nár du fyller pá drivstoff

• Sla motoren av og la motoren avkjoles i minst to minutter f#r du tar av bensinlokket.
  Fyll drivstofftanken utendors erlerigt ventiliert omrade.
• Ikke overfyll en drivstofftanken. For à kunne gi plass til à la drivstoffet utvide seg, ikke fyll til over bunnen av drivstofftankhalsen.
• Hold drivstoff unna gnister, apen flamme, tennflammer, varme og andre tennkilder.

• Kontroller drivstoffslanger, tank, lokk og fester ofte for sprekker og lekkasjer. Skift ut om nadvendig.
  Hvis du har selt bensin, ma du vente til den har fordampet, fer du starter opp motoren.

• Rengjør flatene omkring tanklokket for smuss og rusk. Ta av drivstofflokket

• Fyll drivstofftank (A, Figur 7) med drivstoff. For a kinne gi plass til a la drivstoffet utvide seg, fyll ilke til over bunnen pa drivstofftankhalsen (B). Noen

Denna handbok inehaller sakerhetsinformation som gör dig uppmärksam pa de faror och risker som ar forknippade med motorer och hur man undviker dem Den kan även inehalla instruktioner for en korrett använding och skötsel av motorn. Da Briggs & Stratton LLC inte nödvändigtvis känner till vilken maskin denna motor driver, ar det viktigt att du laser och forstar dessa anvisningar och anvisiningarna for den maskin som motorn driver. Spara denna originalbruksanvising for framtida referens.

Anm.: Sifroma och illustrationerna i handboken ar enbart for referens, och kan skilja sig fran just din modell. Kontakta din aterforsäljare om du har fragor.

För reservidel erller teknisik hjäpl i framtiden, skriver du motorns modell-, typ- och kodnummer samt inköpsdatum har Dessa nummer finns på motorn (se avsnittet Funktioner och reglage).

Inköpsdatum
Motormodell - Typ - Beskärning
Motorns serialummer

Kontaktuppgifter till vårt Europa-kontor

Vid fragor om utslapp i Europa, vänligen kontakta vart Europa-kontor pa adressen:

Max-Born-Straße 2, 68519 Viernheim, Tyskland.

Europeiska unionen (EU) steg V (5): Koldioxidvärden (CO_2)

Koldioxidvarden for Briggs & Strattons typgodkanda motorer for EU kan erhallas genom att CO2 anges i söfönstret pa BriggsandStraton.com.

Återvinningsinformation

Allt forpackningsmaterial, använd olja och batterier skå aktervinnas i enlighem med tillämplic lagstiftning.

Förarens sakerhet

Farosymboler och deras内在börd

	Säkerhetsinformation om faror som kan leda till persokador.		Läs och sätt dig in i handboken innan du använd erller servar enheten.
	Brandfara Explosionsrisk
?	Risk für elektriska stötar Risk für fälliga gaser
	Risk für heta ytor Bullerrisk - Höre skydd		rekommenderas vid langre användning.
	Risk für utslungade foremål - Ögonskydd.		Explosionsrisk
	Risk für kändskada Risk für nakslag

	Amputeringsrisk - rörliga delar		Kemikalierisk
	Termisk risk Korrosiv

Sakerhetsmeddelanden

WARNING

Briggs & Stratton® motorer ar inte konstruerae och ska inte användas for att drive: funkarts, gocart-bilar, barn-, fritids och sportfordon for terrängörning (ATV), motorcylkar, svävare, flygande apparater och ford som används for tälvgladsbru som inte sanktionerals v Briggs & Stratton. For information om konkurrerande tälvgladsprodukter, se www.briggsracing.com. För användning med bruks- och tvasistiga terrangfordon, kontakta Briggs & Stratton Engine Application Center, [phone]. Felaktig använding av motom kan resulteda i allvarliga persorskador erller dödsfall.

WARNING

#

Branslet och dess angor ar mycket brandfarligt och kan explodera.

Brand aller explosion kan orsaka svara brannskador aller dddfall.

• Stäng av motorn och lát den svalna under minst 2 minutes innan bensinlocket tas av.
  Fyll bransletanken utomhus ellert valventilerat utrymme.
  Overfyll inte tanken. For att branslet skakunna expandera far man inte fylla pamer an till nederkanten av bransletankens hals.
  Ha inte gnistor, oppna lagor, indikationslampor, varme och andra antandningskallor i narheten av bransle.
• Kontrollera att det inte finns sprickor aller lackor pa bransleledningar, tank, lock och kopplingar. Byt vid behov.
  L at utspillt bransle forangas innan du startar motorn.

När motorn startas

• Se till att tandstift, tanklock och luftrenare (om sādan finns) sitter ordentigt pa plats.
• Dra inte runt motorn med tändstiftet urtaget.
• Om motorn fódr, sca choken (om sádan finns) sāttas i löget OPPEN/KÖR (OPEN/RUN), gasen (om sádan finns) flytas till fullgasläge (FAST) och dra i snöret till motorn startar.

Vid körning av maskinen

• Tippainte motorn ellermaskinen i sadan vinkel att branslet spills ut.
• Choka inte forgasaren for att sloppa motorn.
• Starta och kör aldrig motorn med luftrenaren (i forekommande fall) eller luftfrittet (i forekommande fall) borttaget.

Vid oljebyte

• Om du tapped ur olja fran det ovre oljepafyllningsrolet, maste bransletanken vara tom, annars kan bransle dinna ut och orsaka brand ellr explosion.

När maskinen lutas for underhäll

• Om bransletanken ar monterad pa motorn, maste den vara tom nar man utfor underhall som kraver att maskinen tippas, annars kan branslet lacka ut och orsaka brand erler explosion.

• Transportera med TOM bransletank erer med branslets avstangningsventi i STANGT Lage.

Vid forvaring av bransle erer maskin med bransle i tanken

• Forvara pa avstand fran ugnar, brannare, vattenvarmare och andra apparater med spartagor ell erandra tandkallor, da sadana kan antanda bransleangor.

WARNING

#

När motorn startas skapas gnistor.

Gnlistor kan antanda brandfarliga gaser I narheten.

Det kan leda till explosion och brand.

• Om det finns lackande natur- eller LP-gas i omradyet, ska motorn inte startas.
• Använd inte trycksatta startvatskor eftersom angorna ar lattantändiga.

WARNING

WARNING FÜR GIFTIG GAS. Avgaser fran motom innehälter koloxid, en giftig gas som kan doda pa bara nagna minuter. Koloxid ar osynlig, smak- och luktlos. Aven om du inte känner lutken av avgaser, kan du anda utsattas for koloxidgas. Om du börjar kännä dig illamaende, yr erller matt nr da unvander produits, uppsök frisk luft OMEDELBART. Uppsok lakare. Du kan vaara koloxidforgiftad.

• Använd ENDASTenna produkt utomhus, pa avstand fran fönster, dorr ar och ventiler for att minska risiken fort kaloxid sk ana samlas och eventuellt dras in i bemannadte urzymmen.
• Montera batteridrivet kaloxidarm ell erldrivet kaloxidarm med reservbatteri enigt tilverkarens anvisningar. Brandlarm kan inte detektera kaloxidgas.
  Kör INTEprodukten inomhus, i garage, källare, kryputrymmen, skjul aller andra delvis slutna utrémymen, även o flåktar används øller dorrar och fönster öppnas for ventilation. Koloxid kan snabbet ansamlas i den har typen av utrémymen och kan droja kvar i timmar, även after attprodukten har stängts av.
• Placera ALLTID denna produkt i lä och rikta avgasutläppt bort fran bemannade utrymmen.

WARNING

Snabb indragning av startsnöret (bakslag) kan dra hand och arm mot motorn innan man hinner släppa.

Det kan leda till benbrott, frakturer, blamärken aller stukning.

• Starta motorn genom att first dra ut snoret langsam tills ett motstand kanns och sedan snabbt for att undvika backslag.
  Avlagsna alla utvändiga utrustnings-/motorbelastninger innan motom startas.
• Direktkopplade maskindelar som t.ex. blad, rotorer, remskivor, kuggkransar, etc., maste vara ordentigt fasta.

WARNING

Roterande delar kan komma i kontakt med erler trassla in hander, fotter, har, klader eller tillbehör.

Det kan leda till svara skärskador och traumatisk amputering.

Kör maskinen med skydden på plats.
Häll händere och fötter pa avständ frän snurrande delar.
Fast upp langt hare och ta av smycken.
- Undvik lost sittande kläder, hängande atdragningsband aller andra fremäl som kan trassla in sig.

WARNING

Motorer som körs producerar varme. Motordelar, speziall ljuddämparen, blir extrem varma.

Svára brännskador kan inträffa vid beröring.

Brännbart skräp, t.ex. Lov, gräs, buskar osv. kan fatta eld.

Lat luddampare, motorcylinder och kylflansar svalna innan du rrom dem.
- Ta bort skrapp som smalats fran omradet kring liguddamparen och cylindern.
Det ar olagligt enligt Kalifornisk lag om allmanna resurser, sekton 4442, att anvanda maskinen pa skogsbekliadd, buskbekliadd erller grasbekliadd mark om inte avgassystemet ar utrustat med ett gnistskydd, som det beskrivs i sekton 4442, som att det ar underhallet oc fungerande skick. Andrea delstater erler federala jurisdktioner kan ha liknande lagar. Kontakta den ursprunglige tilverkaren, aterforsajlen erer saljaren av utrustingen, for at fa en gnistfangare som ar utformad for avgassystemet ienna motor.

WARNING

Oavskliga gnistor kan ortsaka brand ellstotar.

• Lossa tandstiftskabeln ochhall den borta fran tandstiftet.
• Koppla ifran batteriet vid den negativa polen (enbart motorer med elektrisk start).
• Använd endast ratt verktyg.
  Gör ingaändringar pa regulatorfjäder, länkar aller andra delar for att öka motorns hastighet.
• Reservdelar maste vara av somma design och installereras pa somma satt som originaldelarna. Andra delar fungerar sannolikt inte lika bra, kan skada encheten och kan leda till skador.
• Sla inte pa svanghjulet med hammare ellr hart foremal, eftersom svanghjulet da kan splittas under gang.

Vid kontroll av tändningssystem:

• Använd godkänd gnistprovare.
• Kontrollera inte motorns tändningssystem med tändstiftet nedmonterat.

Funktioner och reglage

Motorreglage

Jämfor bilden (bild: 1, 2, 3, 4, 5) med din motor for att bekanta dig med de olika eigenskapernas och reglagens placering.

A. Motors typnummer Modell - Typ - Kod
B. Tändstift
C. Bransletank och lock
D. Luftrenare
E. Startmotorsnörets handtag
F. Oljesticka
G. Ljuddampare, ljuddamparskydd, (i forekommande fall) gnistskydd (i forekommande fall)

H. Luftintagsgaller

1. Gasreglage, (i forekommande fall)
   J. Choke (om sadan finns)
   K. Branslekran (iForekommande fall)
   L. Stopkontakt (i forekommande fall)
   M. Snapsblasa (om sādān finns)

Motorreglagesymboler och deras innebörd

Motorvarvital -SNABB Motovarvital-LAGT

Motorvarvital- STOPP TILL

Bransleniva - Maximal Overfly inte

Drift

Oljevolym: Se avsnittet Specifikationer.

MARK

Motom levereras fran Briggs & Stratton med ell er utan olja. Kontrolera alltid att det finns olja i motom. Om motom startas utan oljakommen den att skadas och inte kunna reparas, och delta tacks inte av garantin.

For basta prestanda rekommenderarvi Briggs& Strattongaranticertifierade olja. Annan renande olja av hog kvalitet som ar godkand enigt SF, SG, SH, SJ erer hore kvaletnsnorm kan anvandas.Ander inga specialittssatser.

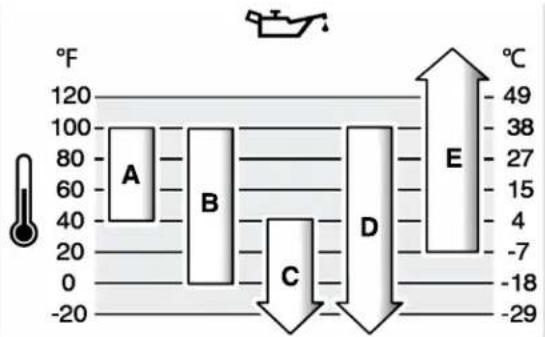

Utomhustemperaturen avgör vilken oljeviskositet som passar für motorn. Se tabellen for val av rätt viskositet for forvändad omhustemperatur. Motorer pa de fleta automhusmaskiner fungerar bra med syntetolja 5W-30. Om maskinen kör svid hög temperatur ger syntetoljan Vanguard ⑧ 15W-50 det但这a skyddet.

A SAE 30 -Under 40^(4^) kan SAE 30 gora motom svarstartad.

B 10W-30 - Over 80 °F (27 °C) kan 10W-30 orsaka högre oljeförbrukning. Kontrolera oljenivān ota.

C 5W-30

D Syntetolja 5W-30

E Vanguard syntetolja 15W-50

Kontrollera och fyll på olja

Se bilden: 6

Färe kontroll aller päfyllning av olja

• Se till att motorn star plant.
  Rengor oljepafyllningsomradet franskrap.
  Seavsnittet Specifikationer for oljekapacitet.

MARK

Motom levereras fran Briggs & Stratton utan olja. Vissa maskintilverkare ellaterforsaljare kan ha fyllt pa motorn med olja. Innan du startup motorn forforsta gangen, se til att kontrollera oljenivan och att fylla pa med olja enigt instruktionerna i bruskanvisinen. Om du startup motorn utan olja skadas den sa att den inte kan repareras och det tacks inte av garantin.

Kontrollera

1. Ta ut oljectickan (A, bild 6) och torka den med en ren trasa.
2. Satt i och dra at oljectickan (A, bild 6).
3. Ta bort oljemätstickan och kontrollera oljeniván. Rätt oljeniva är överst pa fullmarkeringen (B, bild 6) pa oljestickan.

Pafylling av olja

1. Om oljenivan ar lag, fyll langsamt pa olja i oljepafyllningen (C, bild 6). Overfly inte. Nar oljan har tillsats, vanta en minut och kontrollera direfter oljenivan.
2. Satt tillbaka och dra at oldestickan (A, bild 6).

Bränslerekommendationer

Branslet maste uppfylla foljande krav:

• Ren, farsk, blyfri bensin.
• Minst 87 oktan/87 AKI (91 RON). Användning på hög Höjd, se nedan.
  Bensin med upp till 10% etanol (gasohol) kan anvandas.

MÄRK Använd inte bensinsorter som inte är godkända, t.ex. E15 och E85. Blanda inte olja i bensinen och gör inga forändringar av motorm För körning på alternatively bränslen. Användning av brändsen som inte är godkända skadar motordelar, och tacks inte av garantin.

For att skydda branslesystemet fran att det bildas gummi, blanda i en branslestabilisator i branslet. Se Forvaring. Allbransle ar inte likadant. Om problem uppstar med start erer prestanda, byt bransleeverantor ererbranslemarke. Denna motor ar kalibererad for drift med bensin. Avgaskontrollsystemet for motorer med forgasare ar EM (motormodiferingar). Avgaskontrollsystemen for motorer med elektronisk bransleinjection ar ECM (motorkontrollmodul), MPI (ferinsprutningssystem) och om tilampligt en O2S (syresensor).

Höghöjd

Pá hójder over 1 524 meter (5 000 fot), gár minst 85 oktan/85 AKI (89 RON) bensin bra.

För forgasarmotorer kravs en höghödsjestering for att bibehalla prestandan. Användning utenan juddering leder till frosamrad prestanda, okad bransleforbrukning och okade utslapp. Kontakta en godkand forsäjare av Briggs & Stratton for information on justering for hog hójd. Användning av motorn pa hólder under 762 meter (2500 meter) med höghödsjestering rekommenderas inte.

For motorer med elektronik bransleinsprulting kravs ingen hoghjdsjustering.

Fylla pà brännle

Se bild:7

WARNING

Branslet och dess angor ar extrem lattantandliga och explosiva.

Brand aller explosion kan orsaka svara brannskador aller dösfall.

Vld tankning

• Stäng av motorn och lát den svalna under minst 2 minutes innan bensinlocket tas av.
  Fyll bransletanken utomhus erler iett valventilerat utrymme.
  Overfyll inte tanken. For att branslet skakunna expanderera far man inte fylla pa mer an till nederkanten av bransletankens hals.
  Ha inte gnistor, oppna lagor, indikationslampor, varme och andra antandningskallor i narheten av bransle.

• Kontrollera att det inte finns sprickor eller laccor pa bransleledningar, tank, lock och kopplingar. Byt vid behov.
  Lat utspillt bransle forangas innan du startar motorn.

• Rengör området rund tankloket frän smuts och skrap. Ta bort tankloket.

• Fyll bransletanken (A, bild 7) med bransle. For att branslet ska kunna expandera far man inte fylla på mer an till nederkanten av bransletankens hals (B). Vissa modeller har en bransleniväindikator (C). Fyll inte tanken mer an till botten av bransleniväindikatorn (D).

• Satt tillbaka tankkloket.

Starta och stanna motorn

Se bild:8,9,10,11,12

Starta motorn

WARNING

Snabb indragning av startsnöret (bakslag) kan dra hand och arm motorn innan man hinner slappa.

Det kan leda till benbrott, frakturer, blamärken aller stukning.

• Starta motorn genom att first dra ut snoret langsamt tills ett motstand kanns och sedan snabbl for att undvika backslag.

WARNING

Branslet och dess angor ar mycket brandfarligt och kan explodera.

Brand aller explosion kan orsaka svara brannskador aller dödsfall.

När motorn startas

• Se till att tändstift, tanklock och luftrenare (om sādan finns) sitter ordentligt papi plats.
• Dra inter runt motorn med tändstiftet urtaget.
• Om motorn flódar, ská choken (om sādan finns) sättas i låget ÖPPEN/KÖR-läge, gasen (om sādan finns) flyttas till FULLGAS-läge och dra i snöret till motorn startup.

WARNING

VARNING FÜR GIFTIG GAS. Avgaser fran motorn Innehaller koloxid, en gifting gas som kan doda på bara nagra minutes. Koloxid ar osynlig, smak- och luktlos. Åven om du inte kanner lukten av avgaser, kan du anda utsattas for koloxidgas. Om du börjar känna dig illamaende, yr erler matt nar du anvander den har produiten, sca du stanga av den och GENAST ga ut i frisk luft. Uppsok lakare. Du kan vara koloxidforgiftad.

• Använd ENDAST denna produkt utomhus, på avständ frän fönster, dorrar och ventiler for att minska risiken for att koloxid ska ansamlas och eventuellt dras in i bemannade utrymmen.
• Montera batteridrivetoloxidllarm ell erldrivetoloxidllarm med reservbatteri enigt tilverkarens anvisningar. Brandlarm kan inte detektera koloxidgas.
  Kör INTEprodukten inomhus, i garage, källare, kryputrymmen, skjul aller andra delvis slutna utrymmen, øven om flåktr används øller dorrar och fönster öppnas for ventilation. Koloxid kan snabbit ansamlas i den hare typen av utrymmen och kan droja kvar i timmar, øven after attprodukten har stängts av.
• Placera ALLTIDenna Produkt i Iä och rikta avgasutslappet bort fran bemannade utrymmen.

Märk Motorn levereras frän Briggs & Stratton utan olja. Fyll pa olja enigt anvisningama i handboken innan du startar motom. Om du startar motom utan olja skadas den sa att den inte kan repareras och tacks inte av garantin.

Fastställ typ av startsystem

Innan du startar motorn maste du se after vilken typ av startsystem som din motor ar forsedd med. Din motor har en av foljande typ.

ReadyStart och 1-stegs startsystem: Dessa har en temperaturstyrd automatchoke. Den har inte nagon manuell choke erler tändsystem.
- Choke: Den har en choke som ska anvandas for att starta i laga temperaturer. Vissa modeller haretteparat chokereglage medan andhar kombinerade choke-jgasreglage.Dennyp syaknar snapsblaşa.
- Motorer med snapsblasa: Den har en röd snapsblasa som används für kallSTAR. Det finns ingen manuell choke.

For att starta din motor, folj instruktionerna for din typ av startsystem.

Anm.: Maskinen kan ha fjärreglage. SeBruksanvisingen for att se var dessa sitter och hur de används.

ReadyStart och 1-stegs startsystem

1. Kontrolera motoroljan. Se avsnittet Kontrolera oljenivan.
2. Se till att maskinens drivreglage, om sadana finns, ar urkopplade.
3. Om bransleavstängningsventil finns - ställ ventilen (A, bild 8) i laget ÖPPEN.

4. Om gasreglage finns - ställ reglaget (B, bild 8) i laget SNABB. Kör maskinen i SNABB-laget.

5. Tryck stoppbrytaren (D, bild 9), om sadan finns, till lage ON.

6. Häll motorstopparmen mot handtaget (C, bild 10), om maskinen ar fösedd med sādan.
7. Snörstart, om sadan finns: Häll här t handlaget pa startnöret (G, bild 8). Dra langsamt i startnörets handtag tills det tar emot och dra snabbt.

WARNING

Drar du snabbt i startsnoret (bakslag) dras din hand och arm snabbare mot motorn an du hinner slappa taget. Det kan leda till benbrott, frakturer, blamarken ell stukning. När du startar motorn drar du langsamit i startsnoret tilts det tar emot och drar sedan snabbt for att inte bli skadad av att snoret snabbt dras in.

1. Elstart, om sadan finns: Vrid elstartbrytaren till PÁ/START-läge.

Märk För att forlänga startmotorns livsländg skall den bara köras i korta cykler (högst fem sekunder). Vänta en minut mellan startförsiken.

Anm.: Vand dig till narmaste aterforsäjare erler gà till BRIGGSandSTRATTON.com
eller ring 1-800-233-3723 (i USA) om motorn inte startar after upprepade fösök.

Choke

1. Kontrollera oljan. Se avsnittet Kontrollera oljenivan oljenivan.
2. Se till att maskinens drivreglage, om sadana finns, ar urkopplade.
3. Oppna branslekranen (A, bild 8), om sadan finns, till OPPET (OPEN) lage.
4. Flytta gasreglaget (B, bild 8), om sadan finns, till FULLGAS (FAST)-lage. Kor maskinen i FULLGAS (FAST)-lage.
5. Flytta chokereglaget (F, bild 11), till det STANGDA (CLOSED) laget.

Anm.: Chokning behovs vanligtvis inte vid start av varm motor.

1. Tryck pa stoppnappen (D, bild 11), om sadan finns, till P(A (ON)-lage.
2. Om Produkten ar utrustad med en motorstopppak (C, bild 10),hall motorstopppaken mot handtaget.
3. Snorstart, om sadan finns: Hall hart i handtaget pa startsnoret (G, bild 8). Dra langsamt i startsnorets handtag tills det tar emot och dra snabbt.

WARNING

Drar du snabbt i startsnoret (bakslag) dras din hand och arm snabbare mot motomn an du hinner slappa taget. Kan leda till brunna ben, frakturer, blamarken, o.d. Starta motomn genom att forst dra ut snoret langsam tills ett motstand kanns och sedan snabbt for att undvika backslag.

1. Elstart, om sadan finns: Vrid elstartbrytaren till P/START (ON / START)-lage.

Märk Gör bara korta startförsök, sä Förlängs startmotörns livsländg (max. fem sekunder). Vänta en minut mellan startförsöken.

1. När motorn varms upp, for chokereglaget (F, bild 11) till ÖPPET/KÖR (OPEN / RUN)-lage.

Anm.: Om motom inte startar after upprepade forsok, kontakta din lokala forsäjare eller gå till BRIGGSandSTRATTON.com aller ring 1-800-233-3723 (i USA).

1. Kontrollera oljan. Se avsnittet Kontrollera oljenivan oljenivan.
2. Se till att maskinens drivreglage, om sádana finns, ár urkopplade.
3. Tryck pa stoppknappen (A, bild 12), om sadan finns, till PA (ON)-lage.
4. Flytta gasreglaget (B, bild 12), om sadan finns, till FULLGAS (FAST)-lage. Kor maskinen i FULLGAS (FAST)-lage.
5. Tryck pa den roda snapsblasan (F, bild 12) tre (3) ganger.

Anm.: Snapsnig behovs vanligtvis inte vid start av varm motor.

Anm.: Obs.: Förgasaren flosdör over och motorn blir sur och svárstartad om du trycker for mágå gänger pól snapspumpen.

1. Frigor stopparmen (C, bild 10), i forekommande fall, mot handtaget.
2. Häll här t handlaget på startsnöret (D, bild 12). Dra langsamt i startsnöret's handtag tills det tar emot och dra snabbt.

WARNING

Drar du snabbt i startsnoret (bakslag) dras din hand och arm snabbare mot motorn an du hinner slappa taget. Kan leda till brunna ben, frakturer, blamarken, o.d. Starta motorn genom att forst dra ut snoret langsamt tills ett motstand kanns och sedan snabbt for att undvika backslag.

Anm.: Om motom inte starter after upprepade frosk, upupa stegan 5, 6 och 7. Om den fortarde inte startar, kontakta din lokala aterforsajare ergar till BRIGGSandSTRATTON.com ellr ring 1-800-233-3723 (i USA).

Stanna motorn

WARNING

Branslet och dess angor ar extreml lattantandiga och explosiva.

Brand aller explosion kan orsaka svara brannskador aller dddsfall.

• Använd inte chokereglagel, om södant finns, på forgasaren För att stänga av motorn.

• Stopspak, i forekommande fall: Frigor stopparmen (E, bild 10).

Stopkontakt, i forekommande fall: Rör stopknappen (D, bild 9, 11, A, bild 12) till AV (OFF)-läge.

Gasreglage, om sadant finns: Flytta gasreglaget (B, bild 8, 12) till STOPP (STOP)-lage.

Elstartnyckel, om sadan finns: Vrid elstartnyckeln till AV/STOPP (OFF / STOP)-lage. Ta ur nyckeln och forvara den utom rackhall for barn.

1. Nar motorn har stannat, stäng branslekranen (A, bild 8), i forekommande fall, till STÄNGT (CLOSED) lage.

Underhäll

Märk Om maskinen tippas under underhällsarbete, maste tanken tomas och tändistffssidan vara uppatvänd. Om inte bransletanken ar tom och maskinen tippas at nagot hall, kan det var svart att starta på grund av att det harkommen olja eller besin på luftfilret och/eller tändstiftet.

WARNING

Vid unterhalb som kraver tipping av maskinen maste bransletanken maste vara tom, annars kan bransle lacka ut och orsaka brand aller explosion.

Vi rekommenderar att du tar kontakt med en auktoriserad Briggs & Stratton-verkstad for.
underhäll och reparation av motorn och dess delar.

Märk Alla de componenter som används für att bygga denna motor, mäste sitta kvar För korrekt drift.

WARNING

Oavsiktliga gnistor kan resultera i brand ell stotar.

• Lossa tandstiftskabeln och hall den borta fran tandstiftet.
• Koppla bort batteriet vid minuspolen (endast motorer med elstart).
• Använd endast rätt verktyg.
• Justera INTE regulatorfjadrar, regulatorlänkar aller andra delar for att hoja motorvaryltalet.
• Reservdelar mäste vara av sama design och installereras på sammaätt som originaldelarna. Andra delar fungerar sannolikt inte lika bra, kan skada encheten och kan leda till skador.
• Sla inte på svänghjulet med hammare eller hårt foremål, eftersom svänghjulet dåkan splittras under gang.

Vid kontrotl av tändningssystem:

• Använd godkänd gnistprovare.
• Kontrollera inte motoms tändningssystem med tändstiftet nedmonterat.

Utsläppskontrollservice

Underhäll, byte erer reparation av avgaskontrollanordninger och system kan utforas av en verkstad ell person som reparer motorer som inte ar avsedda for vag. Men for att ftslapskontrollservce "utan kostnad", maste erabet utforas av en av tillverkaren godkand saljare. Se Instruktioner om utslapskontroll.

Underhällsschema

Forsta 5 timmarna

• Byte av motorolija (krävs inte für modeller med markninger Just Check & Add™ och Inga oljebyten)

Var 8:e timme aller dagligen

• Kontrollera motorns oljenivä
  Rengor omradet runt Ijuddamparen och reglagen
  Rensa luftintagsgallret

Var 25:e timme aller en gang om aret

Rengorluftfert 1
Rengorforrenaren (om sadan finns)

Var 50:e timme aller en gang om aret

• Byt motorola (Krävs inte für modeller medMARKEN. Just Check & Add™ och Inga oljebyten)
  Underhall av avgassystem

Arligen

• Byt tändstift
• Byt luftfilter
• Byt forenare (i ftrekommande fall)
  Service av kylsystem 1
  Mät ventilspelet 2

1 Rengör öffare i dammiga miljöer och)daret finns luftburet skrap.
2 Behovs inte om det inte ar problem med motorns prestanda.

Förgasare och motorhastigkeit

Uftfor aldrig nagra justeringar pa forgasaren erer motorms hastiget. Forgasaren stalldes in pa fabriken for att fungera effektiv under de festa forhallenden. Gor inga andringar pa regulatorfjader, lankar ell erandra delar for att oka motorms hastiget. Om justeringar kravs, kontakta en godkand forsajare av Briggs & Stratton for service.

MARK Utrustningens tillverkare specifierar den maximala hastigheten for motorm som installerats pa ustrustingen. Overstig inte hastigheten. Om du inte ar saker pa vilen maximal hastighet som gäller fur ustrustingen, ell er vilken motorhastighet som fabriksiattls, kontakta en godkänd forsäljare av Briggs & Stratton for assistans. For en saker och korrekt funktion av ustrustingen skamotrms hastighet endast justeras av en kompetent servicetekniker.

Kontrollera tändstiftet

Se bild:13

Kontrollera gabet (A, bild 13) med etraktkalibreringssystem (B). Alerstall gabet om det behovs. Installaller och dra at tändstiftet till rekommerdat atdragningsmoment. For gapinstalling erer atdragningsmoment, se avsnitet Specifikationer.

Anm.: I vissa omradsen fordar den lokala lagstiftningen använding av avstórda tändsft for att undertrycka tändssigner Om denna motor ursprungligen utrustats med ett avstortandstift, bör sama typ av tändsft användas vid byte.

Motorer som körs producerar varme. Motordelar, speziellt ljuddämparen, blir extrem varma.

Svára brännskador kan inträffa vid beröring.

Brännbart skrapi, som t.ex. lov, gras, buskar, etc. kan börj brainna.

Ta bort skrapp som samlats fran omradel kring luddamparen och cylindern. Kontrollera om luddamparen ar sprucken, rostig erer skadad. Rengor flamskyddet och inspektera om det ar skadat erller blockerat av kol. Om skada hittas, installerera reservdeler innan nagon drift.

WARNING

Reservdeler maste vara av somma design och installereras pa somma satt som originaldelarna. Andra delar fungerar sannolkit inte lka bra, kan skada eheten och kan leda til skador.

Byta motorolja

Se bild:14,15,16

WARNING

Branslet och dess angor ar mycket brandfarlicht och kan explodera.

Brand aller explosion kan orsaka svara brannskador aller dödsfall.

Motorer som körs producerar varme. Motordelar, speziellt ljuddampare, blir extrem varma.

Svára brännskador kan inträffa vid beröring.

• Bransletanken mastevara tom nar du tappar ut oljan ur oljeroret pa översidan, branslet kan annars läcka ut och anska brand erler explosion.
  Lal luddampare, motorcylnder och kylflansar svalna innan du ror dem.

Anvand olja ar farligt avfall och maste kasseras pa korrekt satt. Blande inte med hushalssavfall. Kontrolera med dina lokala myndigheter, servicecenter aller atferforsäjare for sakeravytrning/atervinningsanlaggnng.

For modeller med markningen Just Check & Add™ och Inga oljebyten, kravs inte nagot byte av olja. Om du vill byta olja sca du folja procedur nedan.

Uttappning av olja

Oljan maste tappas fran oljeroret pa oversidan.

1. Med motorn avständen men fortarande varm, lossa tändstiftskabeln (A, bild 14) ochhall den borta fran tändstift.
2. Ta ut oljectickan (A, bild 15).
3. Om oljan tappas ut fran ovensidans pafyllningsr (C, bild 16), maste性和 motorns tandstift hallas upp. Tappa ut oljan i en godkand behallare.

WARNING

Bransletanken mäste vara tom om du tappar ut oljan ur oljeröret på översidan, brändske kan annars lättack u och orsaka brande eller explosion. För attömma bransletanken ska motom köras tills den stannar på grund av branslebrist.

Pafyllning av olja

• Se till att motorn star plant.
  Rengor oljepafyllningsomradet fran smuts.

• Oljevolymen finns angiven i avsnittet Specifikationer.

• Ta ut matstickan (F, bild 15) och torka av den med en ren trasa.

• Hall langsamt pa olja i motoroljeroret (C, bild 15). Overflyl inte. När oljan tillsatts, vanta en minut och kontrollera direfter oljenivan.
  3.Installera och dra at matstickan (A, bild 15).
• Ta bort matstickan och kontrollera oljenivän. Ratt oljeniva ar overst pa den fulla indikatorn (B, bild 15) pa matstickan.
• Satt tillbaka och dra at matstickan (A, bild 15).
• Anslut tändstiftets kabel (D, bild 14) till tändstiftet (E).

Branslet och dess angor ar extreml lattantandliga och explosiva.

Brand aller explosion kan orsaka svara brannskador aller dödsfall.

• Starta aller kör aldrig motorn utan luftrenare (i förekommande fall) aller luftfilter (i förekommande fall).

Märk Använd inte tryckluft aller Lösningsmedel für att rengörä filret. Tryckluft kan skada filret och Lösningsmedelloser upp filret.

De olika modellerna har endera plastskum-ller pappersfilter. Vissa modeller kan ocksa ha en forrenare som kan tvattas och ateranvandas. Jamfor bildema i bruksanvisingen med typen pa din motor och utfor service enigt nedan.

Plastskumluftfilter

Se bild:17

1. Oppna kapan (B, bild 17).
2. Ta bort skumelementet (C, bild 17).

3. Tvatta skumelementet (C, bild 17) med flytande rengöringsmedel och vatten.
   Krama skumelementet torni en ren tygbit.

4. Dränk skumelementet (C, bild 17) med ren motorolja. För att fã bort överskottet av motoroljan, kramas skumelementet ur i en ren trasa.

5. Installera skumelementet (C, bild 17).
6. Stang kapan (B, bild 17).

Pappersluftfilter

Se bild:18

1. Oppna holjet (B, Bild 18).
2. Ta bort filret (C, Bild 18).
3. Ta bort forenaren (om sādan finns) fran filtret. (E, Bild 18). Lossa skrapi genom att knacka filtret latt mot enHard yta. Om filtret ar valdigt smutsigt sca det bytas mot ennyt.
4. Tvaatta forrenaren i flytande vattmedel och vatten. Lat det sedan luftorka helt Olja inte in forrenaren.
5. Montera den torra forrenaren (om sādan finns) pa filtret.
6. Montera filtre (C, Bild 18).
7. Stang höljet (B, Bild 18).

Svara brannskador kan intraffa vid beroring.

Brännbart skräp, som t.ex. lov, gräs, buskar, etc. kan börj brinna.

Lat luddampare, motorcylinder och kylflansar svalna innan du ror dem.
- Ta bort skrapp som smlats fran omradet kring ljuddamparen och cylindern.

Märk Använd inte vatten for att rengöra motom. Vatten kan förorena bransystemet. Använd en borste eller torr trasa for att göra rent motom.

Detta ar en luftkyld motor. Denna motor ar luftkyld. Skrap och smuts kan hindra luftflodet och f motorn att overhelta, vilket ger samre prestanda och forkortar livslangden.

1. Avlagsna skrap fran luftintaget med en borste eller torr trasa.
2. Häll länkar, fjäder och reglage rena
3. E Halr omradet runt och bakom luddamparen fria fran antandbart skrap
4. Se till att kylflansarna ar fria fran smuts och skrap.

Efter en tidsperiod kan skrap smlas i cylinderns kylflansar och leda till en overhettning av motorn. Det har skrapet kan inte tes asbort ulan en delvis nedmontering av motorn. Se till att en godkand forsäjare Av Briggs & Stratton konntroller ar och gRent luftkysystemen enigt instruktionema Underhällningstabellen.

Fövaring

WARNING

Branslet och dess angor ar extreml lattantandliga och explosiva.

Brand aller explosion kan orsaka svara brannskador aller dddsfall.

• Forvara pa avstand fran ugnar, brannare, vattenvarmare och andra apparater med sparlagor ullandra tandkallor, da sadana kan antanda bransleangor.

Branslesystem

Sefigur:19,20

Anm.: Vissa modeller har en bransletank for vertikalforvaring som gfor att det gar att luta motorm for underhall erer forving (C, figur 19). Forvara inte bransletanken staende om den ar fylld ovanfor nederkanten pankens nivaindikator (D), om sadan finns. For yyterligare forvaringsinstruktioner, se ultrustningens handbok.

Forvara maskinen horisontell (normalt arbetsiage). Fylr bransletanken (A, figur 20) med bransle. For att branslet ske kunna expandera far man inte fylla pa mer an till nederkanten av bransletankens hals (B).

Bransie kan ble avslaget om det forvaras i en behaillare i mer an 30 dagar. Varje gang du fyler behaillaren med bransle, tillsatt branslestabilisator enlist tilverkarens instruktioner. Detta haller branslet intakt och minskar risken for branslerlaterade problem aller kontaminering av branslesystemet.

Att fomma motorn pa bransle ar inte nodvandigt nar branslestabilisatorn tillsats entigt instruktionerna. Sla PAr motorn i tva minuter innan forvaring for att fa branslet och stabilisatorn genom branslesystemet.

Motorolja

Byt motorola medan motorm forfarande ar varm. Se avsnittet Byt olja. For modeller med markningen Just Check & Add™ och Inga oljebyten, kravs inte nagot byte av olja.

Felsökning

Vänd dig till narnaste áterförsäljare erler gà till BRIGGSandSTRATTON.com eller ring 1-800-233-3723 (i USA) om du behöver hjälp.

Data

Modell: 80000
Slagvolum 7.63 ci (125 cc)
Cylinderdiameter 2.362 in (60 mm)
Slagliangd 1.75 in (44,45 mm)
Oljevolum 15 oz (.44 l)
Tändistftektrodavständ .020 in (.51 mm)
Åtdragningsmoment, tändstift 180 lb-in (20 Nm)
Luftgap .006 - .014 in (.15 - ,36 mm)
Ventilspel, insug .004 - .008 in (.10 - ,20 mm)
Ventilspel, avgas .004 - .008 in (.10 - ,20 mm)

Modell: 90000
Slagvolum 8.64 ci (140 cc)
Cylinderdiameter 2.495 in (63,4 mm)
Slaglängd 1.75 in (44,45 mm)
Oljevolum 15 oz (.44 l)
Tändistftektrodavstand .020 in (.51 mm)
Åtdragningsmoment, tändstift 180 lb-in (20 Nm)
Luftgap .006 - .014 in (.15 - ,36 mm)
Ventilspel, insug .004 - .008 in (.10 - ,20 mm)
Ventilspel, avgas .004 - .008 in (.10 - ,20 mm)

Model: 093J00
Slagvolym 9.15 ci (150 cc)
Cylinderdiameter	2.583 in (65,60 mm)
Slagliangd	1.75 in (44,45 mm)
Oljevolym 15 oz (.44 l)
Tändstiftelektrodavständ	.020 in (.51 mm)
Åtdragningsmoment, tändslift	180 lb-in (20 Nm)
Luftgap	.006 - .014 in (.15 - .36 mm)
Ventilspel, insug	.004 - .008 in (.10 - .20 mm)
Ventilspel, avgas	.004 - .008 in (.10 - .20 mm)

Model: 100000
Slagvolym	9.93 ci (163 cc)
Cylinderdiameter	2.688 in (68,28 mm)
Slaglängd 1.75 in (44,45 mm)
Oljevolym	15 oz (.44 l)
Tändstiftelektrodvaständ	.030 in (.76 mm)
Åtdragningsmoment, tändstift	180 lb-in (20 Nm)
Luftgap	.006 -.014 in (.15 - .36 mm)
Ventilspel, insug	.004 -.008 in (.10 - .20 mm)
Ventilspel, avgas	.004 -.008 in (.10 - .20 mm)

Motoreffekte minskar med 3,5% for var 1000 fot (300 m) over havytan och 1% for varje 10^ (5,6°C) over 77^ (25°C). Motorn arbetar tillfredsstallende i upp till 15^ vinkel. Se maskintillverkarens instruktionsbok betraffande sakra arbetsgränser sluttningar.

Reservdel - modell: 80000, 90000, 093J00, 100000
Reserv del	Antikel nummer
Luftfilter, plastskum (se bild 17)	799579
Luftfilter, papper (se bild 18) 593260
Förfilter (se bild 18)
Olja - SAE 30	100113
Avstört tändstift (modell 80000, 90000, 093J00)	692051
Tändstiftsmotständ (Modell 100000)	594056
Tändstiftsnyckel	19576
Gnistprovare	19368

Vi rekommender ar att du tar kontakt med en auktoriserad Briggs & Stratton-verkstad for underhäll och reparation av motom och dess delar.

Nominell effekt: Den nominella bruttoeffekten for enskilda bensinmotormodeller marks i enlighent med SAE:s (Society of Automotive Engineers) cod J1940, rutin for effekt- och vridmomentklassing for sma moter, och klassas i enlighent med SAE J1995. Vridmomentvarden harleds vid 2600 RPM for de moter som har "rpm" angivet pa markningen och 3 060 RPM for alla andra. Hästkraftvarden harleds vid 3 600 RPM. Bruttoeffektkurvorna kan ses se pa www.BRIGGSandSTRATTON.COM. Nettoeffektvardenas med avgas- och luftrenare installerade, medan daremot bruttoeffektvardenas lamis in utan dessa tilbehör. Motornys verkliga bruttoeffekt bilhore an motrons nettoeffekt och paverkas bl.a. av miljomassiga arbetsforhallenden och variationier o olka moter. Med tanke pa det breda utbudet produit i vilka moter monteras, ar det inte sakert att bensinmotum utvecklar den klassificerade bruttoeffekten nar den nar den kors i en viss utrusting. Skilnaden beror p ett antal faktorer, bland annat, men inte begransat till olka motordar (luftrenare, avgassystem, laddning, kylining, forgasare, bensinpump osv.), begransing i tillampingen, miljomassiga korforhallenden (temperatur, luftflichtig, hójd over havet) och variationier o olika moter. Pa grund av tillverknings- och kapacitetsbegransninger kan Briggs & Stratton byta till en motor med högre effekt forenna motorserie.

Garanti

Briggs & Strattons motorgaranti

Gäller frän januari 2019

Begransad garanti

Briggs & Stratton garanterar att, under garantiperioden som specificeras harunder, utan kostnad kamter att reparera erlya et dur aler med materialfel och/eller tilverkningsfel. Koparen star sjalv for transportkostnaden for produit som lamnats in for reparation erlar utbyte. Garantin galler under nedan angivna perioder och enigt nedan angiva villkor. For garantiservice, hitta narnaste auktoriserade servicehandlare pa var karta over narnaste aterforsäljare pa BRIGGSandSTRATTON.com. Koparen maste kontakta den auktoriserade servicehandlare och sedan gora produkten tillganglig for den auktoriserade serviceverkstaden for inspection och test.

Det finns ingen annan uttrycklig garanti. Underforstadda garantier, inklusive for saljbarhet och lamplighet fort visst andamal, begransas till nedan angiven garantiperiod erll til den omfattning somlagen medger. Ansvar for skador genom olycka erller folfdskador undantas i den man undantag medges enligt lag.Visslaander erder delstater medger inte begransing av gittighestiden for underforstadda garantier och vissa tillater inte undantag fran erller begransing av ansaret for folddskador, varfor undantag fran ovanstaende kan galla for vissa kopare.Denna garanti ger dig specifica juridiska rattigheter, men det kan aven finnas andra rattigheter som ar olika i olika lander 4.

Standardgarantivillkor 1,2,3

Alla andra motorer med Dura-Bore™ glutjärnnscylinder

Privat bruk: 24 manader

Kommersielt bruk: 12 manader

Standardgarantivillkor 1,2,3

Alla andra motorer

Privat bruk: 24 manader

Kommersielt bruk: 3帽子

1 Dessa ar vara standardgarantivilkor men ibland kan yttlerigare garantitackning finnas som inte var fastställda vid publiceringen. For en lista over aktuella garantivilkor din motor, gà till BRIGGSandSTRATTON.com eller kontakta din auktoriserad Briggs & Stratton-handlar.
2 Ingen garanti lamnas pa motorer pa utrusting som ersatter ordinär ekrafforsjning, reservkraftgeneratorer for kommersiella andamal, nyttofordon med topbastighet over 25 mph, tavigsfordon erler maskiner for kommersiellbruk erller uthymng.
Vanguard monterade à reserv generatorer: 24 managers konsumtraganti, ingen garanti für kommersielt bruk. Commercial Series med tillverkningsdatum fère juil 2017: 24 managers konsumtraganti, 24 manader für kommersielt bruk.
4 | Australien levererasvara produit med garantier som inte far undantas enigt australiensisk konsumentlag. Du har rattll en ersättningsprodukt eriterbetaining vid ett betynde fel och till compensation vid annan rimlig forutsebar forlust er skada. Du har aen rattll att fa varona reparerade erler utbyttom varona inte ar av acceptabel kvalitet och felet inte uppgart till ett betynde fel. For garantiservice, kontakta namaste auktoriserade servicehandlar pa vär aterforsäljarkarta pa BRIGGSandSTRATTON.com, ell genom att ringa 1300 274 447, erller skicka e-post erler brev till [e-mail], Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, Moorebanl, NSW, Australia, 2170.

Garantiperioden börjar inköpsdagen for privatkunder och foretagskunder. Med "Privat bruk" avses personligt bruk i hemmet av privatperson. Med "Kommersielt bruk" avser allt annat bruk, inklusive affarsrelaterat bruk, anvandning i naringsverksamhet ell erthyming. En motor som en gang har anvants kommersielt, skä därefter alltid betraktas som kommersiell i samband medenna garantie.

Spara ditt inkopskvitto. Om inkopskvittot inte kan uppvisas vid yrkan pa garantiereparation,kommenprodukts tillverkningsdatum att anvandas for att bestämma garantiperioden. Produktregistrering kravs ine for att fagarantiservice pa Briggs & Strattons producerk.

Denna begransade garanti tacker endast motorlaterat defekt material och/eller utforande och tacker inte ubyte av ell erssätting for den maskin pa vilken motorn kan vara monterad. Ruitununderhal, trimmingar, justeringar ell normal slitage tacks inte av den har garantin. Garantin galler likales de int om motom har andrats ell manipulerats ell om motorns seriemonmer har raderats ell tagits bort. Den har garantin tacker inte motorskador ell prestandaproblem som orasakas av:

1. delar som inte ar Briggs & Stratton originaldelar
2. en använding av motom med otilracklig, fororenad aller daliq kvalitet pa smorjoljan
3. en använding av fororenat eller gamm bransle, diesel med en etanolhalt som overstiger 10 % eller använding av bränslen som motorgas aller natrgas pa motorer som inte ursprungligen konstruersats/tilverkats av Briggs & Stratton for en Funktion med sádana brändsen
4. smuts som trängt in i motom pa grund av ett daliigt underhall av luftfiltret aller daliig atermontering
5. slag mot foremäl med skärbladet pa en roterande grasklippare, söa erller)daltig installerader bladadaptrar, pumpjul erller andra vevaxelkopplade enheter erller for hart spand V-rem
6. tillbehör aller enheter som t.ex. kopplingar, växellástor, ultrustningsreglage, osv., som inte levereras av Briggs & Stratton
7. Überhettnig p.g.a gräsklipp, smuts och skrap erller gnagarnasten som tapper till kylflansama erller svänghjulets omrade erller nar motom anvands utan en tillracklig ventilation
8. for hog vibration på grund av en for hog hastighet, lös montering av motorn, losa er obalanserade skarblad eller pumpjul erderlig koppling av ultrustingens komponenter till vevaxelin
9. felaktig användning, dālgt lopande underhäll, transport, hantering ellr forvaring av utrustingen ell er dālg installation av motorn.

Garantiservice tillhandahalls endast genom Briggs & Stratton auktoriserade servicehandlar. Hitta narnaste auktoriserade servicehandlar pa var aterforsajarkarta pa BRIGGSandSTRATTON.COM ell genom att ringa [phone] (i USA).

80004537 (Rev. F)

BRIGGS&STRATTON
