BRUKSANVISNING BCMW3336 BLACK & DECKER
(Översättning av originalanvisningarna)
SVENSKA
Avsedd användning
Din BLACK+DECKER BCMW3318, BCMW3336 gräsklippare har designats för gräsklippning. Dessa apparater är endast avsedda för konsumentbruk.
Säkerhetsinstruktioner
Varning! Vid användning av sladdlösa apparater ska grundläggande säkerhetsanvisningar, inklusive nedanstående, alltid följas. Detta för att minska risken för brand, elektriska stötar, person- och materialskador.
Varning! Vid användning av maskinen ska säkerhetsföreskrifterna följas.
För din egen och närvarande personers säkerhet bör du läsa dessa instruktioner innan du använder maskinen. Spara instruktionerna för senare bruk.
- Läs hela den här bruksanvisningen noggrant innan du börjar använda apparaten.
- Avsedd användning beskrivs i denna bruksanvisning. Använd inte apparaten med andra tillbehör eller tillsatser än de som rekommenderas i den här bruksanvisningen eftersom detta kan leda till personskador.
- Spara den här bruksanvisningen för framtida referens.

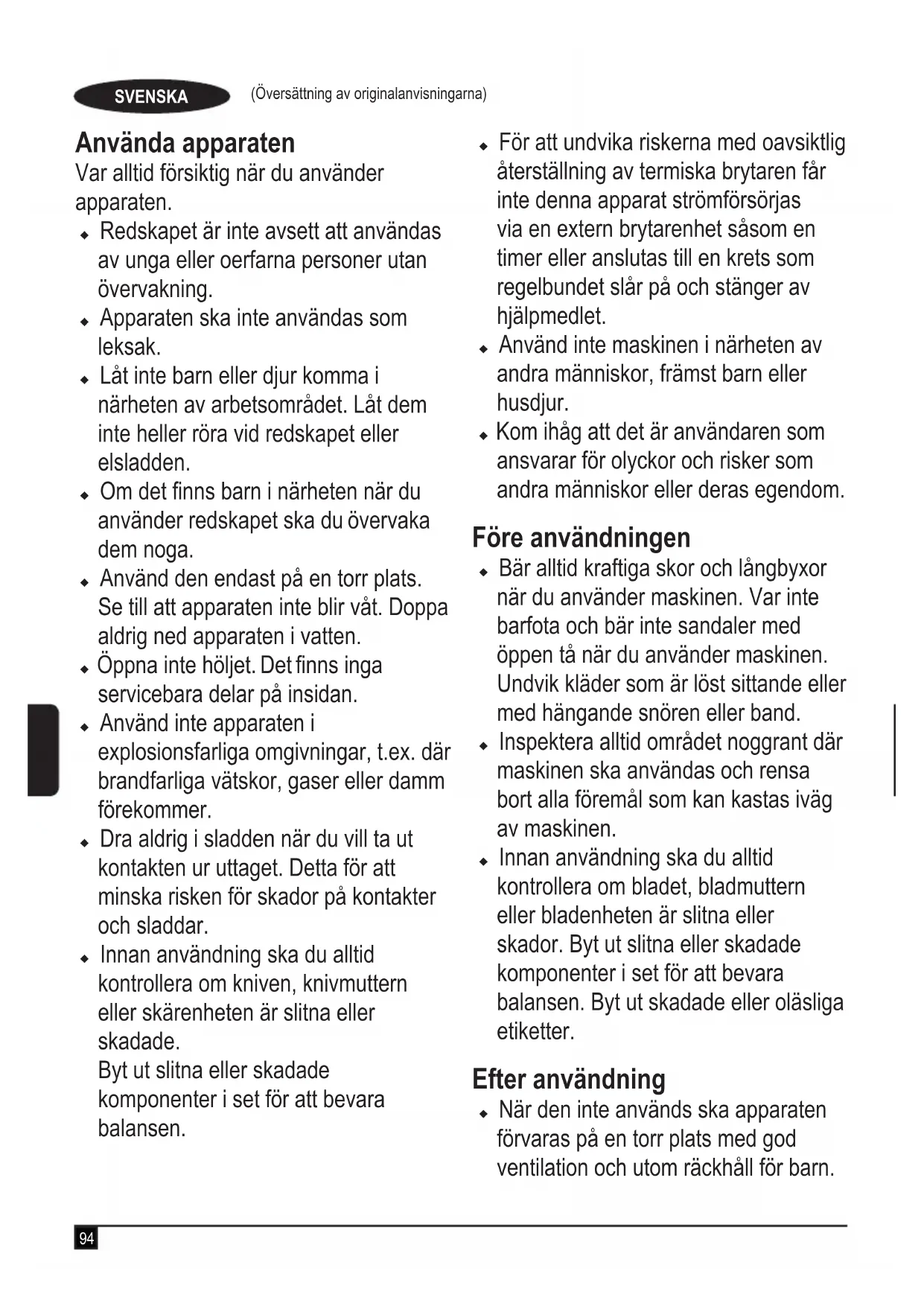

Använda apparaten
Var alltid försiktig när du använder apparaten.
- Redskapet är inte avsett att användas av unga eller oerfarna personer utan övervakning.
- Apparaten ska inte användas som leksak.
- Låt inte barn eller djur komma i närheten av arbetsområdet. Låt dem inte heller röra vid redskapet eller elsladden.
- Om det finns barn i närheten när du använder redskapet ska du övervaka dem noga.
- Använd den endast på en torr plats. Se till att apparaten inte blir våt. Doppa aldrig ned apparaten i vatten.
- Öppna inte höljet. Det finns inga servicebara delar på insidan.
- Använd inte apparaten i explosionsfarliga omgivningar, t.ex. där brandfarliga vätskor, gaser eller damm förekommer.
- Dra aldrig i sladden när du vill ta ut kontakten ur uttaget. Detta för att minska risken för skador på kontakter och sladdar.
-
Innan användning ska du alltid kontrollera om kniven, knivmuttern eller skärenheten är slitna eller skadade.
Byt ut slitna eller skadade komponenter i set för att bevara balansen.
-
För att undvika riskerna med oavsiktlig återställning av termiska brytaren får inte denna apparat strömförsörjas via en extern brytarenhet såsom en timer eller anslutas till en krets som regelbundet slår på och stänger av hjälpmedlet.
- Använd inte maskinen i närheten av andra människor, främst barn eller husdjur.
- Kom ihåg att det är användaren som ansvarar för olyckor och risker som andra människor eller deras egendom.
Före användningen
- Bär alltid kraftiga skor och långbyxor när du använder maskinen. Var inte barfota och bär inte sandaler med öppen tå när du använder maskinen. Undvik kläder som är löst sittande eller med hängande snören eller band.
- Inspektera alltid området noggrant där maskinen ska användas och rensa bort alla föremål som kan kastas iväg av maskinen.
- Innan användning ska du alltid kontrollera om bladet, bladmuttern eller bladenheten är slitna eller skador. Byt ut slitna eller skadade komponenter i set för att bevara balansen. Byt ut skadade eller oläsliga etiketter.
Efter användning
- När den inte används ska apparaten förvaras på en torr plats med god ventilation och utom räckhåll för barn.
- Barn ska inte ha tillgång till apparater under förvaring.
- När apparaten förvaras eller transporteras i en bil ska det placeras i bagageutrymmet eller spännas fast så att det inte rör sig vid plötsliga ändringar av hastighet eller riktning.
Kontroll och reparationer
- Kontrollera att apparaten är hel och att inga delar är skadade innan du använder den. Kontrollera att inga delar är trasiga, att strömbrytaren fungerar och att inget annat föreligger som kan påverka dess funktion.
- Använd inte apparaten om någon del har skadats eller gått sönder.
- Låt en auktoriserad reparatör reparera eller byta ut skadade eller defekta delar.
- Försök aldrig ta bort eller byta ut andra delar än de som anges i den här bruksanvisningen.
- Var försiktig när du justerar gräsklipparen så att inte fingrarna fastnar mellan knivar/delar som rör sig och maskinens fasta delar.
- När service görs på kniven, var medveten om att, även om strömkällan är avstängd kan kniven fortfarande röra sig.
Ytterligare säkerhetsanvisningar för gräsklippare
- ransportera inte maskinen medan strömkällan är påslagen
-
Håll gräsklipparen i ett stadigt grepp med båda händerna vid användning.
-
Om du någon gång behöver luta gräsklipparen ska du ha båda händerna i rätt läge för användning när gräsklipparen lutas. Håll båda händerna i rätt läge för användning tills gräsklipparen åter står på marken.
- Lyssna aldrig på radio eller musik i hörlurar när du använder gräsklipparen.
- Försök aldrig justera hjulhöjden medan motorn är igång eller när säkerhetsnyckeln sitter på sin plats.
- Om gräsklipparen kör fast ska du släppa säkerhetsbygeln för att stänga av den och vänta tills kniven stannat innan du försäker att ta bort det som fastnat eller tar bort något från klipparens undersida.
- Håll händerna och fötterna borta från klippområdet.
- Håll bladen vassa. Använd alltid skyddshandskar när du hanterar gräsklipparens blad.
- Om du använder gräsuppsamlaren bör du regelbundet kontrollera att den inte är utsliten eller har skadats.
Om den är alltför sliten bör du för din egen säkerhet byta ut gräsuppsamlaren mot en ny.
- Var extra försiktig när du backar eller drar gräsklipparen mot dig.
-
Ha inte händer eller fötter i närheten av eller under gräsklipparen.
Stå aldrig framför
utmatningsöppningarna.
-
Rensa området där luftkuddegräsklipparen ska användas från stenar, grenar, ledningar, leksaker, ben osv. eftersom de kan kastas iväg av bladet.
Föremål som träffas av bladet kan orsaka allvarliga personskador. Stanna bakom handtaget när motorn är igång.
- Var inte barfota och bär inte sandaler när du använder gräsklipparen. Bär alltid kraftiga skor.
- Dra inte gräsklipparen baklänges om det inte är absolut nödvändigt. Titta alltid nedåt och bakåt innan och medan du drar luftkuddegräsklipparen baklänges.
- Rikta aldrig det utkastade materialet mot någon. Undvik utkastning mot en vägg eller ett hinder. Material kan studsa tillbaka mot användaren. Släpp säkerhetsbygeln för att stänga av gräsklipparen och låt kniven stanna innan du korsar grusområden.
- Använd inte gräsklipparen om inte gräsuppsamlare, utkastarskydd, bakre skydd och andra säkerhetsanordningarna är monterade och fungerar. Kontrollera alla skydd och säkerhetsanordningarna regelbundet för att säkerställa att de är hela och fungerar som de ska. Byt ut skadade skydd och säkerhetsanordningar innan fortsatt användning.
-
Lämna aldrig gräsklipparen obevakad när den är igång.
-
Släpp alltid säkerhetsbygeln för att stoppa motorn och vänta tills bladet har stannat helt innan gräsklipparen rengörs, gräsbehållaren tas bort, utkastarskyddet rensas, gräsklipparen lämnas obevakad eller justeringar, reparationer eller kontroller utförs.
- Använd bara gräsklipparen i dagsljus eller i bra artificiell belysning när föremål inom arbetsområdet är väl synliga från gräsklipparens arbetsområde.
- Använd inte luftkuddegräsklipparen när du är påverkad av alkohol eller droger eller när du är trött eller sjuk. Var alltid uppmärksam, titta på vad du gör och använd vanligt sunt förnuft.
- Undvik farliga miljöer. Använd aldrig gräsklipparen i fuktigt eller vått gräs och använd den aldrig när det regnar. Se alltid att alltid ha bra fotfäste, gå alltid, spring aldrig.
- Om gräsklipparen börjar vibrera på ett onormalt sätt ska du släppa säkerhetsbygeln, vänta tills kniven har stannat och sedan genast orsaken till problemet. Vibrationer innebär oftast problem. Titta i felsökningsguiden för råd vid onormala vibrationer.
- Bär alltid skyddsglasögon och munskydd när du använder gräsklipparen.
-
Det kan vara farligt att använda tillbehör som inte är rekommenderade för användning med den här gräsklipparen. Använd enbart tillbehör godkända av BLACK+DECKER.
-
Sträck dig inte för långt när du använder gräsklipparen. Se till att du alltid har säkert fotfäste och god balans när du använder gräsklipparen.
- Arbeta tvärs över sluttningar, inte upp och ner. Var mycket försiktig när du byter riktning vid arbete på sluttningar.
- Se upp för hål, hjulspår, gupp, stenar eller andra dolda föremål. Ojämn terräng kan orsaka halk- och fallskador. Långt gräs kan dölja hinder.
- Klipp inte i vått gräs eller mycket branta sluttningar. Dåligt fotfäste kan orsaka halk- och fallskador.
- Klipp inte i närheten av branter, diken eller sluttningar.
Du kan tappa fotfästet eller balansen.
- Låt alltid gräsklipparen svalna innan du ställer undan den.
Dra ur kontakten från uttaget och ta bort batteriet från maskinen. Se till att alla rörliga delar har stannat helt:
♦ Varje gång du lämnar maskinen;
- Innan du tar bort en blockering;
- Innan du kontrollerar, rengör eller arbetar med apparaten.
Säkerhet för andra
- Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.
- Barn måste övervakas så att de inte leker med apparaten.
- När apparaten kört på ett främmande föremål. Inspektera apparaten efter skador och reparera om så behövs;
Övriga risker.
Ytterligare risker som inte finns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används.
Dessa risker kan uppstå vid felaktig eller långvarig användning, etc.
Även om alla relevanta
säkerhetsanvisningar följs och
säkerhetsanordningar används kan vissa
ytterligare risker inte undvikas. Dessa
omfattar:
- Skador orsakade av att roterande/rörliga delar vidrörs.
- Skador som uppstår vid byte av delar, klinga eller tillbehör.
- Skador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period.
- Hörselnedsättning.
- Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF.)
- Om användning av gräsklipparen i en fuktig miljö inte kan undvikas bör en jordfelsbrytare användas med en frånslagningsström på inte mer än 30 mA användas.
Användning av en jordfelsbrytare minskar risken för elektrisk stöt.
- Lyft aldrig upp eller bär en apparat medan motorn körs.
Varningssymboler
Följande varningssymboler finns på apparaten tillsammans med datumkoden:
Varning! Läs bruksanvisningen innan användning.
Utsätt inte redskapet för regn eller hög luftfuktighet.
Tänk på att bladet är
vasst. Knivarna rör sig en kort
stund efter att motorn stängts
av -
Ta bort obrukbar enhet innan
underhåll eller om sladden är
skadad.
Se upp för flygande föremål. Håll andra personer borta från arbetsområdet.
Bär skyddsglasögon
Bladen fortsätter att rotera en kort stund efter att du har stängt av maskinen.
Garanterad ljudnivå enligt direktiv 2000/14/EG.
Ytterligare
säkerhetsinstruktioner
för batterier och laddare
Batterier
- Försök aldrig öppna batteriet
- Utsätt inte batteriet för vatten.
- Utsätt inte batteriet för värme.
- Förvara inte på platser där temperaturen kan bli högre än 40 °C.
- Ladda endast vid temperaturer mellan 10 °C och 40 °C.
- Ladda endast med hjälp av laddaren som medföljer apparaten/verktyget. Användning av fel laddare kan resultera i en elektrisk stöt eller att batteriet överhettas.
- Följ instruktionerna i avsnittet "Skydda miljön" när du gör dig av med batterier.
- Skydda batteriet från skador/ deformeringar i form av slag och stötar eftersom det kan leda till personskador eller eldsvåda.
- Ladda inte skadade batterier.
- Under extrema förhållanden kan batterierna läcka. Om det finns vätska på batterierna ska du torka bort vätskan försiktigt med en trasa. Undvik hudkontakt.
- Vid kontakt med hud eller ögon, följ instruktionerna nedan.
Varning! Batterievätska kan orsaka personskador och/eller skador på egendom. Vid
hudkontakt, skölj genast med vatten.
Vid rodnader, smärta eller irritation ska läkare uppsökas. Vid kontakt med ögon, skölj genast med rent vatten och uppsök läkare.
Försök inte ladda skadade batterier
Laddare
Laddaren är avsedd för en viss spänning. Kontrollera alltid att nätspänningen överensstämmer med spänningen på typskylten.
Varning! Försök aldrig byta ut laddaren mot en vanlig nätkontakt.
- Använd endast din Black & Decker laddare för att ladda batteriet i den apparat som den levererades med. Andra batterier kan spricka och orsaka personskador och andra skador.
- Försök aldrig att ladda ej uppladdningsbara batterier.
- Om nätsladden är skadad, måste den för att undvika risker, bytas ut av tillverkaren eller en auktoriserad BLACK& DECKER-verkstad.
- Utsätt inte laddaren för vatten.
- Öppna inte laddaren.
♦ Gör ingen åverkan på laddaren.
- Redskapet/verktyget/batteriet ska placeras på en plats med god ventilation vid laddning.
Laddaren är endast avsedd för inomhusbruk.
Läs bruksanvisningen före användning.
Elsäkerhet
Eftersom laddaren är
dubbelisolerad behövs
ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med spänningen på typskylten.
Försök aldrig byta ut laddaren mot en vanlig elkontakt.
- Om nätsladden är skadad, måste den för att undvika risker, bytas ut av tillverkaren eller en auktoriserad BLACK & DECKER-verkstad.
Funktioner
Denna apparat har några eller samtliga av följande funktioner.
- Kopplingsdosa
- Säkerhetsbygel
- Övre handtag
- Nedre handtag
- Övre handtag fästknoppar (2)
- Nedre handtag fästport (2)
- Inställningshävarm klipphöjd
- Gräsuppsamlare
-
Lucka bakre öppning
-
Bärhandtag
Laddningsförlopp
BLACK+DECKER laddare är designade för att ladda BLACK+DECKER batteripaket.
- Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
◆ Sätt i batteripaketet i laddaren.
Den gröna LED:n blinkar, vilket indikerar att batteriet laddas
När laddningen är klar indikeras detta av att den gröna LED:n lyser kontinuerligt. Batteriet är fulladdat och kan nu användas eller lämnas i laddaren
Varning! Ladda urladdade batterier så snart som möjligt efter användning, i annat fall kan batterilivslängden minska betydligt.
Laddardiagnostik
Denna laddare är designad att upptäcka vissa problem som kan uppstå med batteripaketet eller strömkällan. Problemen indikeras av en LED-blinkning i olika mönster.
Dåligt batteri
Laddaren kan upptäcka ett svagt eller skadat batteri.
Den röda LED blinkar i mönstret som anges på etiketten. Om du ser detta blinkmönster för dåligt batteri, fortsätt då inte att ladda batteriet.
Returnera det till ett servicecenter eller lämna det till batteriinsamlingen
Hett/kallt paketfördröjning
När laddaren upptäcker ett batteri som är överdrivet hett eller överdrivet kallt, kommer den automatiskt att starta en varm/kall fördröjning och avbryta laddningen tills batteriet har nätt en lämplig temperatur. När detta sker växlar laddaren automatiskt till paketladdningsläget. Denna funktion garanterar maximal batterilivslängd. Den röda LED blinkar i mönstret som anges på etiketten när den heta/kalla paketfördröjningen upptäcks
Viktiga anmärkningar gällande laddning
- Längsta livslängd och bästa prestanda uppnås om batteripaketet laddas då lufttemperaturen är mellan 16 °C och 27 °C.
- Ladda INTE batteripaketet i lufttemperaturer under +4,5 °C eller över +40,5 °C.
Detta är viktigt eftersom det förhindrar allvarlig skada på batteripaketet.
- Laddaren och batteripaketet kan bli för varma att vidröra under laddningen. Detta är normalt och indikerar inte något problem. För att möjliggöra kylning av batteripaketet, undvik att placera laddaren eller batteripaketet på en varm plats såsom i ett metallskjul eller i en oisol erad vagn.
- Om batteripaketet inte laddar korrekt:
- Kontrollera eluttaget genom att ansluta en lampa eller någon annan apparat.
- Kontrollera om uttaget är anslutet till en strömbrytare som stänger av strömmen när du släcker.
- lytta laddaren och batteripaketet till en plats där den omgivande temperaturen är ungefär 16°C-27 °C.
- Om laddningsproblemen kvarstår, lämna apparaten, batteripaketet och laddaren till ditt lokala servicecenter.
♦ Batteripaketet måste laddas när de inte längre kan producera tillräckligt med energi för jobb som enkelt utfördes tidigare. FORTSÄTT INTE att använda det under dessa förhållanden. Följ laddningsproceduren. Du kan också ladda ett delvis använt paket när du så önskar utan att det har någon negativ effekt på batteripaketet.
- Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metallpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i facket. Koppla ifrån laddaren vid rengöring.
- Frys inte eller sänk ned laddaren i vatten eller annan vätska.
Varning! Låt ingen vätska komma in i laddaren.
FÖRSÖK ALDRIG ATT ÖPPNA BATTERIPAKETET AV NÅGON ANLEDNING.
OM PLASTHÖLJET PÅ BATTERIPAKETET GÅR SÖNDER ELLER SPRICKER, LÄMNA DET TILL ETT SERVICECENTER FÖR ÅTERVINNING.
Batteriindikator för laddningsstatus
Batteriet är utrustat med en indikator för laddningsstatus. Den kan användas för att visa den aktuella laddningsnivån i batteriet under klippningen och under laddning. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.
Kontrollera laddningsstatus:
◆ Tryck på statusknappen för laddningsindikatorn (12a).
- De tre lysdioderna (12b) kommer att lysa för att indikera laddningsprocenten i batteriet. Se tabell i bild A.
◆ Om LED-lampan inte lyser, ladda batteriet.
Installera batteripaket (bild C, C1)
- Lyft på locket till batteriuttaget (14) för att visa batteriuttaget.
- Skjut batteriet (12) in i batteriuttaget tills det sitter helt fast och ett ljudligt klick hörs (figur C).
Se till att batteripaketet sitter helt på plats och är låst i positionen. BCMW3318 har två batteriuttag som visas i figur C1.
◆ Stäng luckan till batteriuttaget. Se till att locket är helt fastsatt innan gräsklipparen startas.
Ta bort batteripaket:
- Öppna batterifackets lock (14) såsom beskrivs ovan.
- Tryck ned batteriets låsknapp som är placerad på batteripaketet och dra ut batteripaketet från verktyget.
Montering
Varning! Innan montering se till att säkerhetsbygeln är lossad.
Fästa nedre handtaget
- Tryck på knappen (4a) på det nedre handtagets fästport (6) och sätt i det nedre handtaget (4). Justera höjden efter dina önskemål.
Notera! Se till att varje sida av det nedre handtaget är inställda på samma höjd.
Fästa övre handtaget (bild H)
Det övre handtaget har två olika monteringshål för olika positioner för inställning av längden på handtaget från däcket. Den första uppsättningen med hål nära undre delen av den övre hantagsröret ger maximal handtagslängd. Användning av de översta monteringspositionerna kommer att förkorta handtagslängden
- Ta bort det övre handtagets fästknoppar (5) och bult (5a) från det övre handtaget.
- Rikta in hålen på undersidan av övre handtaget (3) mot hålen på ovansidan av det nedre handtaget (4).
- Från utsidan av det övre handtaget (3), skjut spakbulten genom hålen.
◆ Vrid det övre handtaget till dess driftläge.
♦ Dra åt det övre handtagets fästknoppar (5).
Fästa motorkabeln (bild I)
Varning: Fäst kabeln så att den inte sträcks eller kläms i fästpunkterna för handtaget under användning eller ihopvikning. Det kan göra att sladden skadas.
Motorkabeln måste fästas i handtagen med kabelbanden som redan sitter på handtaget.
Fästa kabeln på handtaget:
- Placera handtaget i driftläge, se sektionen "Fästa nedre handtaget".
- Kör upp kabeln framför det nedre och över handtaget.
◆ Dra tillbaka kabelbandet.
- Skjut motorkabeln under fästet och se till att det hålls på plats av bandet.
Mullning
Varning! Ta bort nyckeln och batteripaketet innan du tar bort sidoutkastet och uppsamlaren, och vid montering av mullinsats.
◆ Se till att sidoutkastet och uppsamlaren inte är ditsatt.
- Lyft den bakre luckan (9) och skjut mullinsatsen helt upp på gräsklipparen såsom visas i bild H.
- Se till att den bakre luckan helt stänger innan gräsklipparen slås på.
Drift
Läs igenom bruksanvisningen innan gräsklipparen används. Se "Funktioner" för att bekanta dig med de olika kontrollernas och inställningarnas placering. Spara denna manual för kommande referens.
Varning! Låt gräsklipparen arbeta i sin egen takt. Överbelasta inte.
Varning! Vass kniv i rörelse. Använd inte gräsklipparen i sidoutkastar- eller mulläge om den bakre luckan inte stängs av fjäderbelastningen eftersom det kan leda till allvarliga skador. Lämna in gräsklipparen på närmaste verkstad för reparation.
Inställning av gräsklipparhöjd
Klipphöjden kan justeras med hävarmen för höjdinställning.
Notera: Om du är osäker på vilken höjd du skall klippa på, börja klippa med hävarmen för höjdinställning (7) i rätt läge. Ställ in höjden nedåt efter behov.
Montera uppsamlaren (bild F, G)
- Lyft den bakre luckan (9) såsom visas i bilden (F).
- Placera gräsuppsamlaren (8) på gräsklipparen så att påskrokarna (8a) vilar på fästena (8b) såsom visas i bilden (G). Sänk sedan den bakre dörren.
Starta gräsklipparen (bild H)
Varning! Vass kniv i rörelse. Försök aldrig koppla förbi funktionen hos denna omkopplingsbox eftersom det kan leda till allvarliga olyckor.
Notera: Gräsklipparen är klar att tas i bruk när batteriet eller batterierna är installerade.
Denna gräsklipparen är utrustad med en special på-av omkopplingsbox. För att köra gräsklipparen, tryck på knappen (1a) på omkopplingsboxen (1), dra sedan säkerhetsbygeln (2) till styrhandtaget såsom visas i bild H. När gräsklipparen startat kan du släppa knappen.
- För att stänga av gräsklipparen, släpp bara säkerhetsbygeln.
Varning! Försök aldrig låsa eller fixera strömbrytaren eller säkerhetsbygeln (2) i påslaget läge.
Notera: När säkerhetsbygeln har återvänt till ursprungsläget aktiveras den automatiska bromsmekanismen. Motorn bromsas elektriskt och gräsklipparens kniv slutar rotera på 3 sekunder eller snabbare.
Överbelastning av motorn
För att förhindra skador på grund av överbelastning, försök att inte flytta för mycket gräs på en gång. Sänk klipphastigheten eller öka klipphöjden.
Förvaring
Varning! Den roterande kniven kan orsaka allvarliga skador. Släpp säkerhetsbygeln (2) för att stänga av gräsklipparen och ta ur batteriet innan gräsklipparen lyfts, transporteras eller förvaras. Förvara gräsklipparen på ett torrt ställe.
Varning! För att undvika att klämmas skall fingrarna hållas borta från området runt handtagen när handtagen viks ihop.
Varning! Se till att kabeln inte sträcks eller kläms i fästpunkterna för handtaget under användning eller ihopvikning. Det kan göra att sladden skadas.
Handtaget på gräsklipparen kan lätt vikas ned för snabb och bekväm förvaring.
Bära gräsklipparen
Gräsklipparen kan bäras bekvämt genom att man lyfter i handtaget (10). FÖRSÖK INTE lyfta gräsklipparen genom att ta tag i det övre handtaget (3) eller det nedre handtaget (4).
Tips vid klippning
Varning! Inspektera alltid området där gräsklipparen ska användas och rensa bort alla stenar, grenar, ledningar, ben o.s.v. eftersom de kan kastas iväg av gräsklipparen.
Varning! Arbeta tvärs över sluttningar, inte upp och ned.
Var mycket försiktig när du byter riktning vid arbete på sluttningar. Använd inte gräsklipparen i branta sluttningar. Se till att alltid ha bra fotfäste.
- Släpp säkerhetsbygeln för att stänga av gräsklipparen när du korsar grusområden (den roterande kniven kan slunga iväg stenar).
- Ställ gräsklipparen på högsta klipphöjden när du klipper på ojämn mark eller i högt gräs. Om gräsklipparen klipper för mycket gräs på en gång kan motorn överbelastas och stannar. Använd felsökningsguiden.
- Om gräsbehållaren (8) används under den snabbväxande säsongen kan gräset komma att täppa igen utkastaröppningen. Släpp säkerhetsbygeln för att stanna gräsklipparen och ta därefter ur säkerhetsnyckeln. Ta bort gräsuppsamlaren och skaka tills gräset hamnar längst bak i behållaren. Rensa bort eventuellt gräs eller skräp som samlats runt utkastaröppningen. Sätt tillbaka gräsuppsamlaren.
- Om gräsklipparen börjar vibrera onormalt, släpp säkerhetsbygeln för att stänga av gräsklipparen och ta bort säkerhetsnyckeln. Kontrollera orsaken omedelbart. Vibrationer är vanligtvis ett tecken på problem. Använd inte gräsklipparen förrän den genomgått en servicekontroll.
Använd felsökningsguiden i bruksanvisningen.
- Släpp alltid säkerhetsbygeln för att stanna gräsklipparen och ta därefter ur säkerhetsnyckeln även om du bara lämnar den oövervakad under en kort stund.
Tips för optimal prestanda
- Kör långsammare i områden där gräset är extra högt eller tjockt.
- Undvik att klippa när gräset är vått från regn eller fuktigt.
- Klipp din gräsmatta ofta, särskilt när den växer mycket.
Notera: Det rekommenderas att ladda gräsklipparen efter användningen för att förlänga batteriets livslängd.
Regelbunden laddning kommer inte att skada batteriet och ser till att batteriet är fulladdat och klart för nästa användning. Förvaring av batterier som inte är fulladdat kommer att förkorta dess livslängd.
Borttagning och installation av knivar
Varning! Vid återmontering av knivsystemet, se till att varje del återinstalleras korrekt såsom beskrivs nedan.
Felaktig montering av kniven eller andra delar i knivsystemet kan orsaka allvarliga skador.
Varning! Släpp säkerhetsbygeln för att stänga av gräsklipparen, vänta tills kniven stannat koppla sedan ifrån gräsklipparen.
- Skär till en bit 2x4 trä (14) (omkring 610 mm lång) för att förhindra att knivarna roterar när bulten tas bort (13).
◆ Använd handskar och ordentligt skydd för ögonen.
- Lägg gräsklipparen på sidan.
Akta dig för bladets vassa kanter. Placera träbiten och skruva loss bulten med 13 mm skruvnyckel (36) såsom visas i bild I.
- Notera riktningen på varje del allteftersom du tar bort den. Ta bort bulten (15) och brickan (16). Dra bort bladet (17) såsom visas i bild J.Undersök alla delar efter skador och byt om så behövs.
- Kniven kan endast fästas på fläkten (20) åt ett håll. För att återmontera, rikta in det d-formade hålet på kniven mot den d-formade posten på fläkten, se till att texten på kniven är riktad ut från gräsklipparen.
- Dra åt ordentligt, placera träbiten såsom visas i bild K för att förhindra att kniven roterar. Skjut bulten genom brickan och dra åt bulten medurs på plats med en 13mm skruvnyckel (13) såsom visas i bild K.
Slipa bladet
För bästa prestanda bör du se till att bladet alltid är vasst. En slött blad varken klipper eller finfördelar gräset ordentligt. Se till att skydda ögonen ordentligt när du tar bort, slipar eller monterar ett blad. Se till att säkerhetsnyckeln och batteriet är borttagna.
Under normala förhållanden räcker det att slipa bladet två gånger under en klippsäsong.
Sand gör att bladet snabbt blir slött. Om din gräsmatta växer i sandjord kan du behöva slipa bladet oftare.
Notera: Byt ut böjda eller skadade blad omedelbart.
Vid slipning av bladet:
- Kontrollera att kniven förblir balanserad.
- Slipa bladet med den ursprungliga klippningsvinkeln.
- Slipa skärkanterna i båda ändar av kniven och avlägsna lika mycket material från båda ändarna.
Slipa ett blad i ett skruvstäd (bild L)
- Se till att säkerhetsbygeln är släppt, kniven har stannat och att säkerhetsnyckeln och batteripaketet tagits bort innan kniven tas bort.
- Ta bort kniven från gräsklipparen. Se instruktionen för borttagning och installation av bladet.
◆ Fäst bladet (17) i ett skruvstäd.
- Använd ordentliga ögonskydd och handskar och var försiktig så att du inte skär dig.
Fila bladets skärkanter försiktigt med en fintandad fil eller ett bryne för att återskapa den ursprungliga skärkanten. Kontrollera bladbalansen. Se instruktioner för bladbalansering.
◆ Sätt tillbaka bladet på gräsklipparen och dra åt ordentligt.
Knivbalans
Du kontrollerar bladets (17) balans genom att placera bladets centrumhål runt en spik eller en skruvmejsel med runt skaft som fästs horisontellt i ett skruvstäd.
Om någon ände hos bladet roterar nedåt, fila längs den vassa kanten på änden som roterar nedåt. Bladet är korrekt balanserad när ingen ände droppar ned.
Smörjning
Ingen smörjning behövs. Häll inte olja på hjulen. Hjulens lagerytor är av plast och behöver inte smörjas.
Rengöring
Släpp säkerhetsbygeln (2) för att stänga av gräsklipparen, låt kniven stanna helt. Använd bara mild tvål och en fuktig trasa för att rengöra gräsklipparen. Ta bort eventuella gräsrester som kan ha samlats under gräsklipparen. Efter flera användningar bör du kontrollera alla utsatta fästelement är ordentligt åtdragna.
Förebygga korrosion
Gödningsmedel och andra trädgårdskemikalier innehåller ämnen som i hög grad påskyndar korrosion av metaller. Om du klipper i områden där gödningsmedel eller kemikalier har använts bör gräsklipparen rengöras så här efteråt: Släpp säkerhetsbygeln (2) för att stänga av och koppla ifrån gräsklipparen. Torka av alla åtkomliga delar med en fuktigt trasa.
Underhåll
Din kabelanslutna/sladdlösa BLACK+DECKER-apparat/verktyg är konstruerad för att fungera en lång tid med minsta möjliga underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget/apparaten sin funktion.
Varning! Innan något underhåll utförs på sladdanslutna/sladdlösa elverktyg:
◆ Stäng av apparaten/verktyget och dra ur nätkontakten.
- Om batteriet är inbyggt låter du det laddas ur helt innan avstängningen.
- Dra ur sladden till laddaren innan du rengör den. Laddaren behöver inget annat underhåll än regelbunden rengöring.
◆ Rengör regelbundet redskapets/verktygets/laddarens luftintag med en mjuk borste eller torr trasa.
- Rengör motorkåpan regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel.
- Ta med jämna mellanrum bort gräs och smuts från skyddets undersida med en trubbig skrapa.
Felsökning
Om apparaten inte fungerar som den ska följer du instruktionerna nedan.
Om problemet kvarstår kontaktar du närmaste BLACK+DECKER-verkstad.
Varning! Innan du fortsätter, släpp säkerhetsbygeln för att stänga av gräsklipparen, väntar tills kniven stannat.
| Problem Möjlig lösning |
| Gräsklipparen körs inte när säkerhetsbygeln är aktiverad. | Se till att gräsklipparen är korrekt ansluten och att knappen på omkopplingsboxen är helt intryckt innan säkerhetsbygelns trycks in. |
| Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta urbatteripaketet, stäng av gräsklipparen och kontrollera att kniven har fritt svångrum. |
| Kontrollera att batteriet är fritt från skräp och att det är korrekt anslutet. |
| Är batteriet fulladdat? Tryck på laddningsknappen. |
| Motorn stannar under klippning. | Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta ur batteripaketet, stäng av gräsklipparen och kontrollera att kniven har fritt svångrum. |
| Höj hjulen till den högsta klipphöjden och starta gräsklipparen. |
| Kontrollera att batteriet är fritt från skräp och att det är korrekt anslutet |
| Är batteriet fulladdat? Tryck på laddningsknappen |
| Undvik att överbelasta gräsklipparen. Sänk klipphastigheten eller öka klipphöjden. |
| Gräsklipparen kör men klippprestandan är otillfredsställande, | Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Koppla ifrån gräsklipparen. Vänd på gräsklipparen och kontrollera följande: Kniven ska vara vass. Undersidan och utkastarrännan är fria från gräsrester. |
| Hjulinställningen kan vara för låg för gräsförhållandena. Öka klipphöjden. |
| Gräsklipparen är för tung att skjuta framåt. | Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Koppla ifrån gräsklipparen. Öka klipphöjden för att minska undersidans motständ mot gräset. Kontrollera att alla hjul roterar fritt |
| Gräsklipparen bullrar och vibrerar onormalt mycket. | Släpp säkerhetsbygeln för att stänga av gräsklipparen. Ta bort batteripaketet. Ställ gräsklipparen på sidan och säkerställ att kniven inte är böjd eller skadad. Om kniven är skadad ska den bytas mot en ersättningskniv från BLACK+DECKER. Om gräsklipparens underdel är skadad ska du lämna in gräsklipparen hos en auktoriserad BLACK+DECKER-verkstad. |
| Om det inte finns några synliga skador på kniven och gräsklipparen fortfarande vibrerar: Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta bort batteripaketet. Demonter hela knivmontaget såsom beskrivs i sektionen "Borttagning och installation av kniv". Ta bort skräp och rengör varje del. Sätt tillbaka varje del såsom beskrivs i sektionen "Borttagning ch installation av kniv". |
| Om gräsklipparens fortfarande vibrerar lämnar du in gräsklipparen hos en auktoriserad Black & Decker-verkstad. |
| Batteriladdarens LED lyser inte. | Kontrollera kontaktanslutningen. |
| Byte av laddare. |
| Gräsklipparen tar inte upp klipprester. | Utkastarrännan har täppts igen. Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta bort batteripaketet. Rensa bort klipprester från utkastarrännan. |
| Höj hjulen för att minska längden på gräset som klipps. |
| Behållaren är full. Töm behållaren oftare. |
Skydda miljön
Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas in de vanliga hushållssoporna.
Produkterna och batterierna innehåller material som kan återvinnas eller återanvändas, vilket sänker behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala föreskrifter. Ytterligare information finns tillgänglig på www.2helpU.com
Tekniska data
| | BCMW3318 BCMW3336 |
| Spänning | Vdc 18V 36V | |
| Obelastad hastighet | min^-1 | 3800RPM 3800RPMI |
| Vikt | kg 15 15 | |
| Knivlängd | cm 33 33 | |
| Batterier Laddare (minuter) | |
| KøW Vdc A1 | Vikt (kg.) | | | Kat8 9050 267° N517388° B | C1A BDC2A | BDC2A36 | | |
| Ampere 400mA | A | 1A | | 2 A | 1,35A |
| BL1518 | 18 | 1.5 | 0.39 | BL1518 | 225 | 90 | 90 | 45 | X |
| BL1518ST | 18 | 1.5 | 0.39 | BL1518ST | 225 | 90 | 90 | 45 | X |
| BL2018 | 18 | 2.0 | 0.39 | BL2018 | 300 | 120 | 120 | 60 | X |
| BL2018ST | 18 | 2.0 | 0.39 | BL2018ST | 300 | 120 | 120 | 60 | X |
| BL2518 | 18 | 2.5 | 0.43 | BL2518 | 360 | 150 | 150 | 75 | X |
| BL4018 | 18 | 4.0 | 0.64 | BL4018 | 600 | 240 | 240 | 120 | X |
| BL5018 | 18 | 5.0 | 0.7 | BL5018 | 750 | 300 | 300 | 135 | X |
| BL20362 | 36 | 2.0 | 0.64 | BL20362 | X | X | X | X | 90 |
| BL2536 | 36 | 2.5 | 0.68 | BL2536 | X | X | X | X | 110 |
| BL1554 | 18-54 | 1.5 | 1.08 | BL1554 | 225 | 90 | 90 | 45 | X |
| BL2554 | 18-54 | 2.5 | 1.2 | BL2554 | 380 | 150 | 150 | 75 | X |
Vibrationspåverkan på hand/arm: = <2,5 m/s ^2 , osäkerhet (K) = 1,5m/s ^2 .
$$
\begin{array}{l} L _ {F A} (l j u d t r y c k) 7 4, 5 \mathrm{dB(A)} \ \text { osäkerhet } (K) = 2, 5 \mathrm{dB} (A) \ L _ {W A} (l j u d e f f e k t) 8 6 \mathrm{dB(A)} \ \text { osäkerhet } (K) = 1, 5 \mathrm{dB} (\mathrm{A}) \ \end{array}
$$
EG-försäkran om överensstämmelse MASKINDIREKTIVET BULLERFÖRESKRIFTER, UTOMHUS
BCMW3318, BCMW3336 gräsklippare
Black & Decker försäkrar att dessa produkter, beskrivna under "tekniska data" uppfyller:
$$
\begin{array}{c} 2 0 0 6 / 4 2 / E C, E N 6 0 3 3 5 - 1: 2 0 1 2 + A 1 1: 2 0 1 4, \ E N 6 0 3 3 5 - 2 - 7 7: 2 0 1 0 \end{array}
$$
2000/14/EG, Gräsklippare, L < 50 cm, Annex VI, DEKRA Certification B.V. Meander 1051 / P.O. Box 5185 6825 MJ ARNHEM / 6802 ED ARNHEM, Nederländerna Anmält organ, id-nr: 0344
Den akustiska effekten enligt 2000/14/EG (Artikel 12, Annex III, L < 50cm):
$$
\begin{array}{c} L _ {\text { in }} (\text { uppmätt ljudnivå }) 8 6 \mathrm{dB(A)} \ \text { osäkerhet(K) = 1,5dB(A) } \end{array}
$$
$$
L _ {u u} (\text { garanterad ljudniv } \mathring {a}) 9 6 \mathrm{dB(A)}
$$
De här produkterna överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. Kontakta Black & Decker för ytterligare information på följande adress, eller se handbokens baksida.
Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker.
Becky Cotsworth
Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet. Denna garanti75 gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.
För yrkande under garantin måste yrkandet vara in enlighet med Black&Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på Internet på www.2helpU.com, eller genom att kontakta ditt lokala Black & Decker-kontor på adressen som angetts i denna manual.
Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.
Tiltenkt bruk
Overbelastning av gressklipper
