KÄYTTÖOHJE BCMW3336 BLACK & DECKER

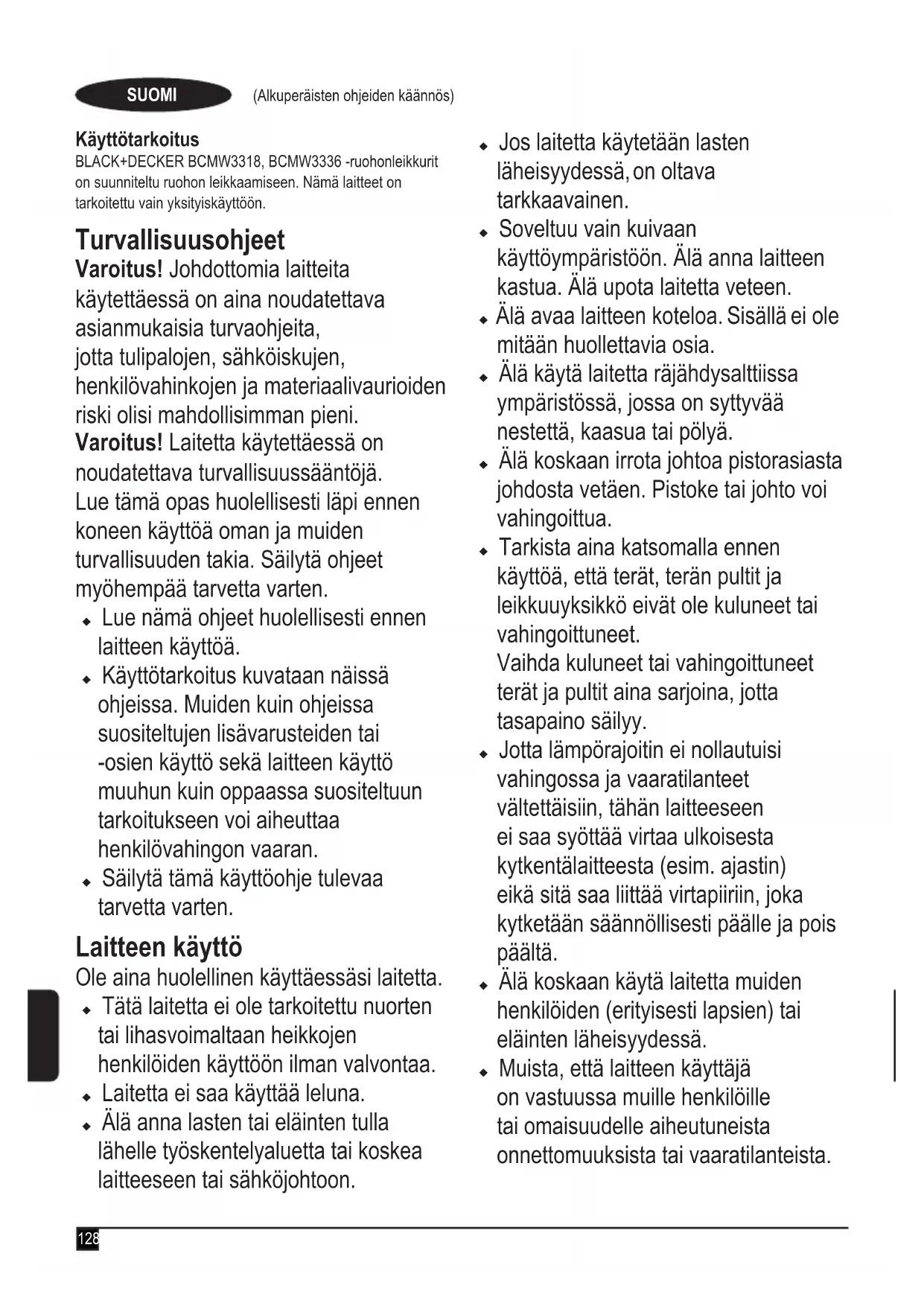

BLACK+DECKER BCMW3318, BCMW3336 -ruohonleikkurit on suunniteltu ruohon leikkaamiseen. Nämä laitteet on tarkoitettu vain yksityiskäyttöön.
Turvallisuusohjeet
Varoitus! Johdottomia laitteita
käytettäessä on aina noudatettava asianmukaisia turvaohjeita, jotta tulipalojen, sähköiskujen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni.
Varoitus! Laitetta käytettäessä on noudatettava turvallisuussääntöjä.
Lue tämä opas huolellisesti läpi ennen koneen käyttöä oman ja muiden turvallisuuden takia. Säilytä ohjeet myöhempää tarvetta varten.
- Lue nämä ohjeet huolellisesti ennen laitteen käyttöä.
- Käyttötarkoitus kuvataan näissä ohjeissa. Muiden kuin ohjeissa suositeltujen lisävarusteiden tai -osien käyttö sekä laitteen käyttö muuhun kuin oppaassa suositeltuun tarkoitukseen voi aiheuttaa henkilövahingon vaaran.
- Säilytä tämä käyttöohje tulevaa tarvetta varten.
Laitteen käyttö
Ole aina huolellinen käyttäessäsi laitetta.
- Tätä laitetta ei ole tarkoitettu nuorten tai lihasvoimaltaan heikkojen henkilöiden käyttöön ilman valvontaa.
- Laitetta ei saa käyttää leluna.
-
Älä anna lasten tai eläinten tulla lähelle työskentelyaluetta tai koskea laitteeseen tai sähköjohtoon.
-
Jos laitetta käytetään lasten läheisyydessä, on oltava tarkkaavainen.
- Soveltuu vain kuivaan käyttöympäristöön. Älä anna laitteen kastua. Älä upota laitetta veteen.
- Älä avaa laitteen koteloa. Sisällä ei ole mitään huollettavia osia.
- Älä käytä laitetta räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä.
- Älä koskaan irrota johtoa pistorasiasta johdosta vetäen. Pistoke tai johto voi vahingoittua.
- Tarkista aina katsomalla ennen käyttöä, että terät, terän pultit ja leikkuuyksikkö eivät ole kuluneet tai vahingoittuneet.
Vaihda kuluneet tai vahingoittuneet terät ja pultit aina sarjoina, jotta tasapaino säilyy.
- Jotta lämpörajoitin ei nollautuisi vahingossa ja vaaratilanteet vältettäisiin, tähän laitteeseen ei saa syöttää virtaa ulkoisesta kytkentälaitteesta (esim. ajastin) eikä sitä saa liittää virtapiiriin, joka kytketään säännöllisesti päälle ja pois päältä.
- Älä koskaan käytä laitetta muiden henkilöiden (erityisesti lapsien) tai eläinten läheisyydessä.
- Muista, että laitteen käyttäjä on vastuussa muille henkilöille tai omaisuudelle aiheutuneista onnettomuuksista tai vaaratilanteista.
Ennen käyttöä
- Käytä laitteen käytön aikana aina tukevia jalkineita ja pitkiä housuja. Älä käytä laitetta avojaloin tai avonaisien sandaalien kanssa. Vältä väljien tai nauhallisten vaatteiden käyttöä.
- Tarkasta laitteen aiottu käyttöalue perusteellisesti ja poista kaikki esineet, joita laite voi heittää.
- Tarkista aina katsomalla ennen käyttöä, että terä, terän pultti ja teräyksikkö eivät ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet osat aina sarjoina, jotta tasapaino säilyy. Vaihda vahingoittuneet tai lukukelvottomat tarrat.
Käytön jälkeen
- Kun laitetta ei käytetä, säilytä sitä kuivassa, hyvin tuuletetussa paikassa poissa lasten ulottuvilta.
- Pidä laite lasten ulottumattomissa.
- Kun laitetta säilytetään tai kuljetetaan ajoneuvossa, sijoita se tavaratilaan tai kiinnitä se kunnolla, ettei se matkan aikana pääse liikkumaan.
Tarkastus ja korjaus
- Tarkista ennen laitteen käyttöä, ettei laitteessa ole vahingoittuneita tai viallisia osia. Tarkista osien ja kytkimien kunto sekä muut seikat, jotka voivat vaikuttaa laitteen toimintaan.
-
Älä käytä laitetta, jos jokin osa on vahingoittunut tai viallinen.
-
Korjauta tai vaihdata vaurioituneet tai vialliset osat valtuutetussa huoltoliikkeessä.
- Älä yritä korjata tai vaihtaa muita kuin tässä käyttöohjeessa erikseen määriteltyjä osia.
- Varo leikkuria säädettäessä, että sormesi eivät jää liikkuvien terien/osien ja kiinteästi asennettujen osien väliin.
- Muista teriä huollettaessa, että vaikka virtalähde on sammutettu, terät liikkuvat edelleen.
Ruohonleikkurien lisäturvaohjeet
- Konetta ei saa kuljettaa virran ollessa päällä.
- Pidä ruohonleikkuria työntöaisasta tukevasti molemmin käsin käytön aikana.
- Jos joudut käytön aikana kallistamaan ruohonleikkuria, pidä molemmat kädet koko ajan ajoasennossa. Pidä molemmat kädet ajoasennossa niin kauan, kunnes ruohonleikkuri on jälleen normaaliasennossa.
- Älä käytä radiota tai kuulokkeita ruohonleikkurin käytön aikana.
- Älä koskaan säädä pyörien korkeutta moottorin käydessä tai turva-avaimen ollessa paikallaan kytkentäkotelossa.
- Jos ruohonleikkuri pysähtyy, sammuta leikkuri vapauttamalla kahva, odota terän pysähtymistä ennen kuin yrität avata tukoksen tai poistaa mitään kannen alta.
- Pidä kädet ja jalat poissa leikkausalueelta.
- Pidä terät terävinä.
Käytä aina suojakäsineitä
käsitellessäsi ruohonleikkurin terää.
- Jos käytät keräyssäiliötä, tarkista säännöllisesti, ettei se ole kulunut tai rikkoutunut.
Jos keräyssäiliö on hyvin kulunut, vaihda se uuteen turvallisuuden vuoksi.
- Ole erittäin varovainen vetäessäsi ruohonleikkuria taaksepäin itseäsi kohti.
- Älä aseta käsiä tai jalkoja ruohonleikkurin lähelle tai sen alle. Pysy loitolla laitteen poistoaukosta.
- Poista ruohonleikkurin suunnitellulta käyttöalueelta kivet, puunpalaset, johdot, lelut, luut ja muut esineet, jotka terä voisi heittää suurella nopeudella. Terän heittämät esineet voivat aiheuttaa vakavia henkilövahinkoja. Pysy kahvan takana moottorin käydessä.
- Älä käytä ruohonleikkuria avojaloin tai avonaisten sandaalien kanssa. Käytä aina riittäviä turvajalkineita.
- Älä vedä ruohonleikkuria taaksepäin, ellei se ole täysin välttämätöntä. Katso aina alas ja taaksesi ennen siirtymistä taaksepäin ja sen aikana.
-
Älä koskaan suuntaa laitteen poistoaukkoa ketään kohti. Vältä poistoaukon suuntaamista seinää tai muuta estettä kohti. Materiaalia voi kimmota takaisin käyttäjää kohti. Sammuta ruohonleikkuri ja pysäytä terä vapauttamalla työntöaisa ennen kuin ylität sorapintaisen alueen.
-
Älä käytä ruohonleikkuria, elleivät keräyssäiliö, poistoaukon suojus, takasuojus ja muut turvalaitteet ole paikoillaan ja kunnossa. Tarkista aika ajoin kaikki suojukset ja turvalaitteet ja varmista, että ne ovat hyvässä käyttökunnossa ja toimivat oikein. Vaihda vahingoittunut suojus tai muu turvalaite ennen laitteen käytön jatkamista.
- Älä koskaan jätä käynnissä olevaa ruohonleikkuria ilman valvontaa.
- Pysäytä moottori vapauttamalla kahva, odota, että terä pysähtyy kokonaan, ennen kuin puhdistat ruohonleikkurin tai poistoaukon suojuksen, irrotat ruohonkeräyspussin tai kun poistut ruohonleikkurin luota tai teet säätöjä, korjauksia tai tarkastuksia.
- Käytä ruohonleikkuria vain päivänvalossa tai hyvässä keinovalossa niin, että terän tiellä olevat esineet näkyvät selvästi ruohonleikkurin käyttöalueelle.
- Ruohonleikkuria ei saa käyttää alkoholin tai huumeiden vaikutuksen alaisena tai väsyneenä tai sairaana. Pysy aina valppaana, tarkkaile toimenpiteitäsi ja käytä tervettä järkeä.
- Vältä vaarallisia ympäristöjä. Älä käytä ruohonleikkuria kostealla tai märällä nurmikolla tai sateessa. Varmista aina tukeva jalansija. Kävele, älä juokse.
- Jos ruohonleikkuri alkaa täristä epätavallisesti, vapauta kahva, odota terän pysähtymistä ja tarkista heti tärinän syy. Tärinä on yleensä merkki ongelmista.
Tutustu vianmääritysohjeisiin saadaksesi selville syyn epätavalliseen tärinään.
- Käytä aina asianmukaisia suojalaseja ja hengityssuojainta ruohonleikkuria käyttäessäsi.
- Sellaisten lisävarusteiden tai -laitteiden käyttö, joita ei ole suositeltu käytettäväksi ruohonleikkurin kanssa, saattaa johtaa vaaratilanteeseen. Käytä vain BLACK+DECKERin hyväksymiä lisävarusteita.
- Älä kurkota ruohonleikkurin käytön aikana. Seiso aina tukevasti ja tasapainossa ruohonleikkurin käytön aikana.
- Leikkaa ruoho rinteen korkeussuuntaan nähden poikittain, älä koskaan ylhäältä alas tai päinvastoin. Ole erityisen varovainen vaihtaessasi suuntaa rinteessä.
- Varo koloja, kumpuja, kiviä tai muita näkymättömiä esineitä. Epätasainen maasto voi aiheuttaa liukastumisen tai kaatumisen. Pitkä ruoho voi peittää esteitä.
- Älä leikkaa märkää ruohoa tai leikkaa hyvin jyrkissä rinteissä. Epävakaa asento voi aiheuttaa liukastumisen tai kaatumisen.
- Älä leikkaa nurmikkoa aivan kuopan, ojan tai pengerryksen lähellä.
Voit menettää tasapainon tai jalka voi luistaa.
- Anna leikkurin aina jäähtyä ennen varastointia.
Vedä pistoke irti pistorasiasta ja akku koneesta.
Varmista, että kaikki liikkuvat osat ovat pysähtyneet kokonaan:
♦ Kun jätät koneen ilman valvontaa.
- Ennen kuin aloitat tukosten puhdistamisen.
- Ennen leikkurin tarkastusta, puhdistusta, huoltoa tai säätöä.
Muiden henkilöiden turvallisuus
- Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, aistilliset tai henkiset kyvyt tai kokemus ja tietämys ovat rajalliset, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai ohjaa heitä laitteen käytössä.
- Lapsia on valvottava ja estettävä leikkimästä laitteella.
- Kun ruohonleikkuri on osunut johonkin. Tarkista laite vaurioiden varalta ja korjaa tarvittaessa.
Muut riskit.
Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia laitetta käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön.
Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näitä ovat:
- Pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot.
- Osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot.
- Laitteen pitkäaikaisen käytön aiheuttamat vahingot.
Varmista, että pidät säännöllisesti taukoja laitteen pitkäaikaisen käytön aikana.
- Kuulon heikkeneminen.
- Laitetta käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkiä ja MDF-levyjä, käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit).
- Jos silppurin käyttö kosteassa ympäristössä on välttämätöntä, käytä vikavirtasuojakytkintä (RCD), jonka laukaisuvirta on korkeintaan 30 mA. Tämä vähentää sähköiskun vaaraa.
- Älä koskaan nosta tai kuljeta laitetta sen moottorin ollessa käynnissä.
Varoitusmerkit
Työkaluun on merkitty päivämääräkoodi sekä seuraavat varoitusmerkit:
Varoitus! Lue käyttöohje ennen laitteen käyttöönottoa.
Suojaa laite
sateelta ja suurelta kosteudelta.
Varo teräviä teriä. Terien kierto jatkuu senkin jälkeen, kun moottori on sammutettu.
Poista estolaite ennen huoltoa tai jos johto on vaurioitunut.
Varo sinkoilevia esineitä. Pidä si-vulliset poissa leikkausalueelta.
Käytä suojalaseja.
Terien liike jatkuu vielä hetken moottorin sammuttamisen jälkeen.
Direktiivin 2000/14/EY mukai-
nen taattu ääniteho.
Lisäturvaohjeet akkuihin ja akkulatureihin
Akut
- Älä koskaan yritä avata mistään syystä.
- Älä anna akun kastua.
- Älä altista akkua kuumuudelle.
- Älä säilytä akkuja tiloissa, joissa lämpötila voi nousta yli 40 °C:een.
- Lataa akku paikassa, jonka lämpötila on vähintään +10 °C ja enintään +40 °C.
- Käytä akun lataamiseen vain laitteen/työkalun mukana toimitettua laturia. Väärän tyyppinen laturi voi aiheuttaa sähköiskun tai akun ylikuumenemisen.
- Noudata akkujen hävittämisessä Ympäristönsuojelu-kohdassa esitettyjä ohjeita.
- Suojaa akkua vahingoittumiselta niin, ettei sen kotelo rikkoudu eikä siihen kohdistu iskuja, sillä muutoin voi syntyä henkilövahinkojen ja tulipalon vaara.
- Älä lataa viallisia akkuja.
- Vaativissa oloissa voi ilmetä paristovuotoja. Jos havaitset akkujen pinnalla nestettä, pyyhi se huolellisesti pois. Vältä ihokosketusta.
- Jos nestettä joutuu silmiin tai iholle, noudata jäljempänä olevia ohjeita.
Varoitus! Akun neste voi aiheuttaa henkilö- tai omaisuusvahinkoja. Jos nestettä joutuu iholle, se on välittömästi huuhdeltava
pois vedellä.
Jos ihoa kirvelee tai se punottaa tai on muuten ärtynyt, kysy lisäohjeita lääkäriltä. Jos nestettä joutuu silmiin, huuhdo välittömästi puhtaalla vedellä ja mene lääkäriin.
Älä koskaan yritä ladata viallisia akkuja
Laturi
Laturi on tarkoitettu tietylle jännitteelle. Tarkista aina, että verkkojännite vastaa arvokilvessä ilmoitettua jännitettä.
Varoitus! Älä yritä vaihtaa laturiin tavallista verkkovirran pistoketta.
- Käytä Black & Decker -laturia vain laitteen/työkalun mukana toimitetun akun lataamiseen. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja tai aineellisia vahinkoja.
- Älä koskaan yritä ladata akkuja, joita ei ole tarkoitettu ladattaviksi.
- Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jätettävä valmistajan tai valtuutetun Black & Decker -huollon tehtäväksi.
- Suojaa laturi vedeltä.
- Älä avaa laturia.
- Älä työnnä mitään laturin sisään.
- Lataa laite/työkalu/akku paikassa, jossa on kunnollinen ilmanvaihto.
Laturi on tarkoitettu ainoastaan sisäkäyttöön.
Lue käyttöohjeet huolellisesti ennen laitteen käyttöä.
Sähköturvallisuus
Laturi on kaksoiseristetty, jotenerillistä maadoitusta ei tarvita.
Tarkista aina, että verkkojännite vastaa arvokilvessä ilmoitettua jännitettä. Älä yritä vaihtaa laturiin tavallista pistoketta.
- Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jätettävä valmistajan tai valtuutetun Black & Decker -huollon tehtäväksi.
Yleiskuvaus
Tässä laitteessa on kaikki tai joitakin seuraavista ominaisuuksista.
- Kytkinkotelo
- Työntöaisa
- Yläkahva
- Alakahva
- Yläkahvan kiinnitysnupit (2)
- Alakahvan kiinnitysportti (2)
- Leikkauskorkeuden säätövipu
- Keräyspussi
- Takaluukun kansi
- Kantokahvat
Lataaminen
BLACK+DECKER-laturit on tarkoitettu BLACK+DECKER-akkujen lataamiseen.
- Kytke laturi sopivaan pistorasiaan ennen kuin laitat siihen akun.
◆ Aseta akku laturiin.
Vihreä LED-merkkivalo vilkkuu käynnissä olevan latauksen merkiksi.
Kun lataus on valmis, vihreä LED-valo jää pa-lamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin.
Varoitus! Lataa tyhjennetyt akut mahdollisimman pian käytön jälkeen, muutoin akun käyttöikä voi lyhentyä.
Laturin vianmääritys
Tämä laturi on tarkoitettu havaitsemaan joitakin akkuun tai virtalähteeseen liittyviä ongelmia. Ongelmista ilmoittaa yksi eri tahtiin vilkkuva LED-merkkivalo.
Huonokuntoinen akku
Laturi voi havaita heikkokuntoisen tai vaurioituneen akun.
Punainen LED-merkkivalo vilkkuu merkissä ilmoitetulla tavalla. Jos näet tämän heikosta akun kunnosta ilmoittavan vilkkumisen, lopeta akun lataus.
Vie se huoltopalveluun tai kierrätyspisteeseen.
Akun kuuma-/kylmäviive
Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/ kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut oikean lämpötilan.
Tämän jälkeen laturi kytkeytyy automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Punainen LED-merkkivalo vilkkuu merkissä ilmoitetulla tavalla, kun kuuma-/kylmäviive on havaittu.
Tärkeitä huomautuksia lataamiseen
- Pisin käyttöikä ja paras suorituskyky saavutetaan, kun akkua ladataan lämpötilassa 16 °C - 27 °C (60 °F - 80 °F).
- ÄLÄ lataa akkua alle +4,5 °C (+40 °F) tai yli +40,5 °C (+105 °F) lämpötilassa.
Tämä on tärkeää ja se estää akun vakavat vauriot.
- Laturi ja akku voivat kuumentua latauksen aikana. Tämä on normaalia, eikä ole osoitus ongelmasta. Jotta akku jäähtyisi käytön jälkeen, vältä asettamasta laturia tai akkua lämpimään ympäristöön, kuten metallikoteloon tai eristämättömän perävaunun päälle.
♦ Jos akku ei lataudu oikein:
◆ Tarkista pistorasian sähkövirta kytkemällä siihen lamppu tai jokin muu laite
◆ Tarkista valojen sammuttamisen yhteydessä, että pistorasia on liitetty virran katkaisevaan valokytkimeen.
◆ Siirrä laturi ja akku paikkaan, jossa ympäristölämpötila on noin 16 °C - 27 °C (60 °F - 80 °F).
- Jos latausongelmat jatkuvat, vie työkalu akun ja laturin ohella paikalliseen huoltopalveluun.
- Akku täytyy ladata uudelleen, kun se ei enää tuota riittävää tehoa töissä, joka voitiin aikaisemmin tehdä helposti. ÄLÄ JATKA TYÖKALUN KÄYTTÖÄ näissä olosuhteissa. Noudata latausohjeita. Voit halutessasi myös ladata osittain käytetyn akun milloin tahansa, ilman että siitä olisi haittaa akulle.
- Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista.
Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.
- Älä pakasta tai upota laturia veteen tai muihin nesteisiin.
Varoitus! Älä päästä nestettä laturin sisään. ÄLÄ KOSKAAN YRITÄ AVATA AKKUYKSIKKÖÄ MISTÄÄN SYYSTÄ. JOS AKUN MUOVIKOTELO RIKKOUTUU TAI HALKEAA, PALAUTA SE HUOLTOPALVELUUN KIERRÄTYSTÄ VARTEN.
Akun varaustilan merkkivalo
Akussa on varaustilan merkkivalo. Voit tarkistaa sen avulla akun nykyisen varaustilan, latauksen tai käytön aikana. Se ei osoita laitteen toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.
Varaustilan tarkistaminen:
◆ Tarkista varaustila painamalla painiketta (12a).
- Kolme LED-merkkivaloa (12b) syttyy ilmoittaen akun lataustilan prosenttilukuna. Katso taulukon kuva B.
♦ Jos LED-merkkivalo ei syty, lataa akku.
Akkujen asentaminen (kuvat C, C1)
◆ Nosta akkuportin kansi (14) ylös päästäksesi akkuporttiin.
- Liu'uta akku (12) akkukoteloon, kunnes se on täysin paikoillaan ja kuulet napsahduksen (kuva C).
Varmista, että akku on kokonaan paikoillaan ja lukittu paikoilleen. BCMW3318-laitteessa on kaksi akkuporttia kuvan C1 mukaisesti.
- Sulje akkuportin kansi. Varmista, että kansi on lukittunut hyvin ennen leikkurin käynnistämistä.
Akkujen poistaminen:
◆ Avaa akkuportin kansi (14) yllä kuvatulla tavalla.
◆ Paina akun vapautuspainiketta akussa ja vedä akku irti.
Asennus
Varoitus! Varmista ennen osien kokoamista, että työntöaisan kahva on vapautettu.
Alakahvan kiinnittäminen
◆ Paina painiketta (4a) alakahvan liitosportissa (6) ja aseta alakahva (4) paikoilleen. Säädä korkeus sopivaksi.
Huomautus! Varmista, että alakahvan molemmat puolet on asetettu samalle korkeudelle.
Yläkahvan kiinnittäminen (kuva H)
Yläkahvassa on kaksi eri asennuspaikan reikää kahvan pituuden säätämiseksi kannesta.
Ensimmäinen ryhmä reikiä yläkahvan putken alaosan lähellä mahdollistaa kahvan maksimipituuden. Yläosassa oleva asennusreikä mahdollistaa kahvan pituuden lyhentämisen.
◆ Poista yläkahvan kiinnitysnupit (5) ja pultti (5a) yläkahvasta.
- Kohdista yläkahvan (3) alaosan reiät alakahvan (4) yläosassa oleviin reikiin.
- Liu'uta pultti reikien läpi yläkahvan (3) ulkopuolelta.
◆ Kierrä yläkahva käyttöasentoon.
◆ Kiristä yläkahvan kiinnitysnupit (5).
Moottorin kaapelin kiinnittäminen (kuva I)
Varoitus: Kiinnitä kaapeli niin, ettei se veny tai jää puristuksiin kahvojen liitososiin käytön tai taittamisen aikana. Muutoin johto voi vaurioitua.
Moottorin kaapeli tulee asentaa kahvoihin kaapelipidikkeillä, jotka on jo kiinnitetty kahvaan.
Kaapelin kiinnittäminen kahvaan:
- Aseta kahvat käyttöasentoon, katso osio “Alakahvan kiinnittäminen”.
◆ Vie kaapeli ala- ja yläkahvojen etuosan yli.
◆ Vedä kaapelikiinnitintä taaksepäin.
- Liu'uta moottorin kaapeli kiinnittimen alapuolelta ja varmista, että kiinnitin pitää sen hyvin paikoillaan.
Silppuaminen
Varoitus! Poista avain ja akut ennen
sivulla olevan ruohonpoistokappaleen ja keräyspussin
irrottamista ja silppuamisosan asentamisen ajaksi.
- Varmista, että ruohonpoistokappale sivulla ja keräyspussi on irrotettu.
◆ Nosta takaluukun kansi (9) ja liu'uta silppuamisosa kokonaan leikkuriin.
- Varmista, että takaluukun kansi sulkeutuu kokonaan ennen leikkurin käynnistämistä.
Käyttö
Tämä ohjekirja tulee lukea ennen leikkurin käyttämistä. Lue "Yleiskuvaus" tutustuaksesi ohjaimien sijaintiin ja säätöihin. Säilytä käyttöohjeet myöhempää käyttöä varten.
Varoitus! Anna leikkurin käydä omaan tahtiinsa. Älä ylikuormita sitä.
Varoitus! Terävä pyörivä terä. Älä käytä leikkuria ruohonpoisto- tai silppuamistilassa, jos jousi ei lukitse takaluukkua. Muutoin seurauksena voi olla vakaviakin vammoja. Vie leikkuri lähimpään huoltoliikkeeseen korjattavaksi.
Leikkauskorkeuden säätäminen
Leikkauskorkeutta säädetään leikkauskorkeuden säätösivulla.
Huomautus: Jos et ole varma leikkauskorkeudesta, aloita leikkaus korkeudensäätövivun (7) ollessa oikealla.
Säädä korkeutta matalammaksi tarpeen mukaan.
Ruohonkeräyspussin kiinnittäminen (kuvat F, G)
◆ Nosta takaluukun kansi (9) kuvan (F) mukaisesti.
- Aseta ruohonkeräyspussi (8) ruohonleikkuriin niin, että pussin koukut (8a) ovat korvakkeissa (8b) kuvan (G) mukaisesti. Laske sitten takaluukku.
Leikkurin käynnistäminen (kuva H)
Varoitus! Terävä pyörivä terä. Älä koskaan yritä ohittaa tämän kytkinkotelon toimintaa, koska seurauksena voi olla vakavia vammoja.
Huomautus: Leikkuria voidaan käyttää, kun akku tai akut on asennettu.
- Tässä ruohonleikkurissa on erityinen kytkinrasia. Käytä ruohonleikkuria painamalla painiketta (1a) kytkinkotelossa (1), vedä sitten työntöaisa (2) ohjaustankoon kuvan H mukaisesti. Vapauta painike, kun leikkuri käynnistyy.
◆ Voit sammuttaa leikkurin vapauttamalla työntöaisan.
Varoitus! Älä koskaan yritä lukita kytkintä tai työntöaisaa (2) käyttöasentoon.
Huomautus: Alkuasentoon palautuessaan työntöaisa aktivoi "automaattisen jarrutusmekanismin". Moottorissa on sähköinen jarru, joka pysäyttää terän pyörimisen kolmen sekunnin kuluessa.
Leikkurin ylikuormitus
Jotta ylikuormittumisen aiheuttamilta vaurioilta vältyttäisiin, älä yritä poistaa liikaa ruohoa yhdellä kertaa. Hidasta vauhtia tai nosta leikkauskorkeutta.
Säilytys
Varoitus! Pyörivä terä voi aiheuttaa vakavia vammoja.
Sammuta ruohonleikkuri vapauttamalla työntöaisa (2), irrota akku ennen ruohonleikkurin nostoa, siirtoa tai varastointia. Säilytä kuivassa paikassa.
Varoitus! Vältä puristumisvammat pitämällä sormet pois kahvojen väliseltä alueelta, kun kahvoja taitetaan alas.
Varoitus! Varmista, ettei johto veny tai jää puristuksiin kahvojen liitososiin taittamisen aikana. Muutoin johto voi vaurioitua.
Leikkurin kahva voidaan taittaa helposti alas nopeaa ja kätevää säilytystä varten.
Leikkurin kantaminen
- Leikkuria voidaan kantaa tavanomaisilla kantokahvoilla (10). ÄLÄ yritä nostaa leikkuria tarttumalla yläkahvaan (3) tai alakahvaan (4).
Vinkkejä ruohonleikkaukseen
Varoitus! Tarkasta aina ruohonleikkurin suunniteltu käyttöalue ja poista siitä kivet, puunpalaset, johdot, luut ja muut esineet, joita leikkurin pyörivä terä voi singota.
Varoitus! Leikkaa ruoho rinteessä poikittain, ei ylhäältä alas tai päinvastoin. Ole erityisen varovainen vaihtaessasi suuntaa rinteessä. Älä työskentele liian jyrkissä rinteissä. Varmista aina tukeva asento.
- Sammuta ruohonleikkuri vapauttamalla työntöaisa, ennen kuin ylität sorapintaisen alueen (jotta pyörivä terä ei lennättäisi kiviä).
- Aseta leikkauskorkeus ylimpään asentoon, jos maasto on hyvin epätasaista tai heinikko pitkää. Jos ruohoa leikataan kerralla liikaa, moottori ylikuormittuu ja pysähtyy. Katso vianmääritysohjeita.
- Jos ruohonkeräyspussia (8) käytetään ruohon nopeimmalla kasvukaudella, ruohosilppu voi vähitellen tukkia poistoaukon. Sammuta ruohonleikkuri vapauttamalla työntöaisa ja irrota turva-avain. Irrota ruohonkeräyspussi ja ravista ruohosilppu pussin perälle. Puhdista myös poistoaukon reunoille pakkautunut ruohosilppu. Vaihda ruohonkeräyspussi.
- Jos ruohonleikkuri alkaa täristä poikkeavasti, vapauta työntöaisa leikkurin sammuttamiseksi ja irrota turvaavain. Tarkista välittömästi tärinän syy. Tärinä on merkki ongelmasta. Älä käytä ruohonleikkuria, ennen kuin huoltotarkastus on tehty.
Käytä apuna käyttöoppaan vianmääritysohjeita.
- Sammuta ruohonleikkuri vapauttamalla työntöaisa aina, kun ruohonleikkuri jää valvomatta vähäksikin aikaa.
Vinkkejä parhaimman tuloksen saavuttamiseksi
- Hidasta vauhtia paikoissa, joissa ruoho on tavanomaista pidempää tai paksumpaa.
- Vältä leikkaamasta ruohoa, kun ruoho on märkää tai kosteaa.
- Leikkaa ruoho säännöllisesti, erityisesti nopeimman kasvukauden aikana.
Huomautus: Leikkuri on suositeltavaa ladata uudelleen käytön jälkeen akun käyttöiän maksimoimiseksi.
Akun tiheä lataus ei heikennä akun kuntoa. Lataamalla sen usein varmistat, että akku on ladattu täyteen ja valmis käytettäväksi. Jos akkua säilytetään täyteen lataamattomana, akun käyttöikä lyhenee.
Terän irrotus ja asennus
Varoitus! Varmista teräjärjestelmän asentamisen aikana, että osat on asennettu oikein alla olevien ohjeiden mukaisesti. Terän tai muiden teräjärjestelmän osien virheellinen asennus voi johtaa vakaviin henkilövahinkoihin.
Varoitus! Sammuta ruohonleikkuri vapauttamalla työntöaisa, odota kunnes terä pysähtyy ja irrota sitten leikkuri virtalähteestä.
♦ Leikkaa 2x4 puukappaletta (14) (pituus noin 610 mm), jotta terä pyörisi pultin (13) irrottamisen aikana.
- Käytä käsineitä ja suojalaseja.
- Käännä ruohonleikkuri kyljelleen. Varo leikkurin terävää terää. Aseta puukappale paikoilleen ja irrota pultti 13 mm:n avaimella (36) kuvan I mukaisesti.
- Huomaa kunkin osan suunta irrottamisen aikana. Irrota pultti (15) ja aluslaatta (16).
Vedä terä (17) irti kuvan J mukaisesti. Tarkista kaikki osat vaurioiden varalta ja vaihda tarvittaessa.
- Terä voidaan kiinnittää vain puhaltimeen (20) yhdessä suunnassa. Asenna osat takaisin kohdistamalla D-muotoinen terän reikä D-muotoiseen puhaltimen tappiin, Varmista, että terän pintojen kirjoitus osoittaa leikkurista poispäin.
- Kiristä se asettamalla puukappale kuvan K mukaisesti, jotta terä pyörisi. Liu'uta pultti aluslevyn läpi ja kiristä pultti kiertämällä sitä myötäpäivään 13 mm:n avaimella (13) kuvan K mukaisesti.
Terän teroittaminen
Terävä terä leikkaa ruohoa parhaiten. Tylsä terä ei leikkaa ruohoa siististi. Käytä suojalaseja, kun irrotat, teroitat ja kiinnität terää. Varmista, että turva-avain ja akku on irrotettu. Normaalioloissa yleensä riittää, kun terä teroitetaan kaksi kertaa kesässä.
Hiekka tylsyttää terän nopeasti. Jos ruoho kasvaa hiekkamaassa, terää voi joutua teroittamaan useammin.
Huomautus: Vaihda vääntyneen tai vahingoittuneen terän tilalle uusi.
Terän teroittamisessa huomioitavaa:
◆ Varmista, että terän tasapaino säilyy.
◆ Säilytä terän alkuperäinen teroituskulma.
◆ Teroita leikkaavat kohdat terän molemmin puolin ja poista metallia saman verran molemmilta puolilta.
Terän teroittaminen ruuvipenkissä (kuva L)
- Varmista aina ennen terän irrottamista, että työntöaisa on vapautettu, terä on pysähtynyt ja leikkuri on irrotettu virtalähteestä.
◆ Poista terä ruohonleikkurista. Lue terän asennus- ja irrotusohjeet.
◆ Kiinnitä terä (17) ruuvipenkkiin.
- Käytä asianmukaisia suojalaseja ja suojakäsineitä ja varo teräviä reunoja.
Viilaa terän leikkauspinnat hienolla viilalla tai hiomakivellä. Säilytä alkuperäinen leikkauskulma.
Tarkista terän tasapaino. Katso terän tasapainotusohjeet.
◆ Vaihda leikkurin terä ja kiristä hyvin.
Terän tasapainotus
Tarkista terän (17) tasapaino asettamalla terän keskellä oleva reikä naulaan tai pyöreään ruuviavaimeen, joka on kiinnitetty ruuvipenkkiin vaaka-asentoon. Jos jokin terän pää pyörii alaspäin, viilaa laskevan pään terävää reunaa. Terä on tasapainotettu, kun kumpikaan pää ei painu alas.
Voiteleminen
Voitelu ei ole tarpeen. Älä voitele pyöriä. Niiden muoviset laakeripinnat eivät vaadi voitelua.
Puhdistaminen
Vapauta työntöaisa (2) leikkurin kytkemiseksi pois päältä ja anna terän pysähtyä. Käytä ruohonleikkurin puhdistamiseen vain mietoa pesuainetta ja kosteaa kangasta. Irrota alustan alapintaan mahdollisesti tarttunut leikkuujäte. Tarkista useiden käyttökertojen jälkeen kiinnikkeiden pitävyys.
Korroosion estäminen
Lannoitteet ja muut puutarhakemikaalit sisältävät aineita, jotka nopeuttavat metallien korroosiota. Jos ruohonleikkurin käyttöalueelle on levitetty lannoitteita tai kemikaaleja, ruohonleikkuri on puhdistettava heti käytön jälkeen seuraavasti: Vapauta työntöaisa (2) leikkurin kytkemiseksi pois päältä ja irrota leikkuri virtalähteestä. Pyyhi lannoitteelle altistuneet osat kostealla rievulla.
Huolto
Verkkojohdolla varustettu tai verkkojohdoton
BLACK+DECKER-laite on suunniteltu toimimaan
mahdollisimman kauan mahdollisimman vähällä huollolla.
Oikealla huollolla ja säännöllisellä puhdistuksella työkalu/laite
säilyttää suorituskykynsä.
Varoitus! Ennen verkkojohdolla varustetun tai
verkkojohdottoman sähkötyökalun huoltoa toimi seuraavasti:
- Sammuta laite/työkalu ja irrota se verkkovirrasta.
- Jos akku on kiinteä, käytä akku täysin loppuun ja sammuta laite sitten.
- Irrota laturi pistorasiasta ennen laturin puhdistamista. Laturi ei tarvitse säännöllisen puhdistamisen lisäksi mitään muuta huoltoa.
◆ Puhdista työkalun, laitteen ja laturin ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla kangasliinalla.
◆ Puhdista moottorin kotelo säännöllisesti kostealla liinalla. Älä käytä hankaavia tai liuotinpohjaisia puhdistusaineita.
- Poista ruoho ja lika suojuksen alta säännöllisesti tylpällä kaapimella.
Vianetsintä
Jos laite ei näytä toimivan oikein, noudata seuraavia ohjeita. Jos tämä ei auta, ota yhteys paikalliseen BLACK+DECKER-huoltoliikkeeseen.
Varoitus! Ennen jatkamista sammuta ruohonleikkuri vapauttamalla työntöaisa ja odota kunnes terä pysähtyy.
| Ongelma Mahdollinen ratkaisu |
| Ruohonleikkuri ei toimi,kun työntöaisan kahva onaktivoitu. | Tarkista, että leikkuri on kytketty oikeinsähköverkkoon ja että kytkinkotelon painikeon painettu kokonaan alas ennen työntöaisanvetämistä. |
| Sammuta ruohonleikkuri vapauttamallatyöntöaisa. Irrota akku, käännä ruohonleikkurikyljelleen ja tarkista, että terä pääsee pyöri-mään esteettä. |
| Tarkista, että akkukotelo on puhdas ja että akkuon kiinnitetty kunnolla. |
| Onko akku täysin latautunut? Tarkista varaustilapainamalla painiketta. |
| Moottori pysähtyy kesken käytön. | Sammuta ruohonleikkuri vapauttamallatyöntöaisa. Irrota akku. Käännä ruohonleik-kuri kyljelleen ja tarkista, että terä pääseepyörimään esteettä. |
| Nosta leikkauskorkeus ylimmälle tasolle jakäynnistä ruohonleikkuri. |
| Tarkista, että akkukotelo on puhdas ja että akkuon kiinnitetty kunnolla. |
| Onko akku täysin latautunut? Tarkista varaustilapainamalla painiketta. |
| Vältä ylikuormittamista leikkuria. Hidastavauhtia tai nosta leikkauskorkeutta. |
| Leikkuri toimii, muttaleikkaustulos on heikko. | Sammuta ruohonleikkuri vapauttamallatyöntöaisa. Irrota leikkuri virtalähteestä. Käännäruohonleikkuri kyljelleen ja tee seuraavattarkistukset:Terän kunto. Pidä terä aina terävänä.Leikkurin alaosaan ja poistoaukkoonmahdollisesti kertynyt ruohosilppu. |
| Leikkaustaso on ehkä säädetty olosuhteisiinnähden liian alas. Nosta leikkaustasoa. |
| Ruohonleikkuri on raskastyöntää. | Sammuta ruohonleikkuri vapauttamallatyöntöaisa. Irrota leikkuri virtalähteestä. Nostaleikkaustasoa, jotta ruohon vastus vähenee.Tarkista kaikkien pyörien esteetön pyörintä. |
| Ruohonleikkuri onnormaalia äänekkäämpija tärisee. | Vapauta työntöaisa leikkurin kytkemiseksi poispäältä ja irrota akku. Käännä ruohonleikkurikyljelleen ja tarkista, ettei terä ole vääntynyttai muuten vahingoittunut. Jos terä on vahingoit-tunut, vaihda sen tilalle BLACK+DECKERinvaihtoterä. Jos ruohonleikkurin alusta onvahingoittunut, toimita leikkuri valtuutettuunBLACK+DECKER-huoltoon korjattavaksi. |
| Näkyviä terävaurioita ei ole havaittavissa, muttaruohonleikkuri silti tärisee:Sammuta ruohonleikkuri vapauttamallatyöntöaisa.Irrota akku.Pura koko teräkokoonpano osion “Teränirrotus ja asennus” mukaisesti.Poista mahdolliset jäämät ja puhdistakaikki osat.Asenna osat takaisin osion “Terän irrotusja asennus” mukaisesti. |
| Jos ruohonleikkuri edelleen tärisee, toimitase valtuutettuun BLACK+DECKER-huoltoonkorjattavaksi. |
| Akkulaturin LED-merkkivalot eivät pala. | Tarkista pistokeliitäntä. |
| Vaihda laturi. |
| Ruohonleikkuri ei kerääleikattua ruohoa talteenpussiin. | Poistoaukko on tukossa. Sammuta ruohon-leikkuri vapauttamalla työntöaisa. Irrota akku.Puhdista poistoaukko leikkuujätteestä. |
| Lyhennä leikattavaa määrää nostamallaleikkauskorkeutta. |
| Pussi on täynnä. Tyhjennä pussi useammin. |
Ympäristönsuojelu
Toimita tämä laite erilliskeräykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää tavallisen kotitalousjätteen mukana.
Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaan. Lisätietoa on saatavilla osoitteessa www.2helpU.com
Tekniset tiedot
| | BCMW3318 BCMW3336 |
| Jännite | Vdc 18V | 36V | |
| Kuormittamaton nopeus | min^-1 | 3800RPM 3800RPM | |
| Paino | kg 15 15 | | |
| Terän pituus | cm 33 33 | | |
| Akut Laturit (minuutit) |
| Kat. Vdc Ah | Paino (kg) | | | Kat. 9059 | 287" N517388" B | DC1A BDC2A | BDC2A36 | | |
| Amp | 400mA | 1A | 1A | 2A | 1,35A |
| BL1518 | 18 | 1,5 | 0,39 | BL1518 | 225 | 90 | 90 | 45 | X |
| BL1518ST | 18 | 1,5 | 0,39 | BL1518ST | 225 | 90 | 90 | 45 | X |
| BL2018 | 18 | 2,0 | 0,39 | BL2018 | 300 | 120 | 120 | 80 | X |
| BL2018ST | 18 | 2,0 | 0,39 | BL2018ST | 300 | 120 | 120 | 60 | X |
| BL2518 | 18 | 2,5 | 0,43 | BL2518 | 380 | 150 | 150 | 75 | X |
| BL4018 | 18 | 4,0 | 0,64 | BL4018 | 600 | 240 | 240 | 120 | X |
| BL5018 | 18 | 5,0 | 0,7 | BL5018 | 750 | 300 | 300 | 135 | X |
| BL20362 | 36 | 2,0 | 0,64 | BL20362 | X | X | X | X | 90 |
| BL2536 | 36 | 2,5 | 0,69 | BL2536 | X | X | X | X | 110 |
| BL1554 | 18:54 | 1,5 | 1,06 | BL1554 | 225 | 90 | 90 | 45 | X |
| BL2554 | 18:54 | 2,5 | 1,2 | BL2554 | 380 | 150 | 150 | 75 | X |
Käden/käsivarren painotettu tärinäarvo: = < 2,5m / s^2 , epävarmuus (K) = 1,5m / s^2
$$
\begin{array}{l} L _ {F A} (\text { a a n e n p a i n e }) 7 4, 5 \mathrm{dB(A)} \ \text { epävarmuus } (K) = 2, 5 \mathrm{dB(A)} \ L _ {w A} (\text { a n i t e h o }) 8 6 \mathrm{dB(A)} \ \mathrm{epävarmuus} (K) = 1, 5 \mathrm{dB(A)} \ \end{array}
$$
EY-vaatimustenmukaisuusvakuutus KONEDIREKTIIVI ULKOILMAMELUDIREKTIIVI
BCMW3318, BCMW3336 -ruohonleikkuri
Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien vaatimukset:
$$
\begin{array}{c} 2 0 0 6 / 4 2 / E Y, E N 6 0 3 3 5 - 1: 2 0 1 2 + A 1 1: 2 0 1 4, \ E N 6 0 3 3 5 - 2 - 7 7: 2 0 1 0 \end{array}
$$
2000/14/EY, Ruohonleikkuri, L < 50 cm, Liite VI, DEKRA Certification B.V. Meander 1051 / P.O. Box 5185 6825 MJ ARNHEM / 6802 ED ARNHEM, Netherlands Ilmoitetun laitoksen tunnusnumero: 0344
Akustisen tehon taso direktiivin 2000/14/EY (artikla 12, liite III, L<50 cm) mukaisesti:
$$
\begin{array}{l} L _ {m} (\text { mitattu aäniteho }) 8 6 \mathrm{dB(A)} \ \text { epävarmuus } (K) = 1, 5 \text { dB(A) } \ L _ {w} (t a t t u \text { ääniteho) } 9 6 \mathrm{dB(A)} \ \end{array}
$$
Nämä tuotteet täyttävät myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käyttöohjeen takakannessa.
Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen Black & Deckerin puolesta.
Becky Cotsworth
Päällikkö – Outdoor Products Group
Black & Decker on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kuluttajille 24 kuukauden takuun, joka astuu voimaan ostopäivänä. Kyseinen takuu75 on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.
Edellytyksenä takuun saamiselle on, että vaade täyttää Black & Deckerin ehdot ja että ostaja toimittaa ostotositteen jälleenmyyjälle tai valtuutetulle huoltoliikkeelle. Black & Deckerin kahden vuoden takuun ehdot ja lähimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla osoitteessa www.2helpU.com tai ottamalla yhteyttä paikalliseen Black & Deckerin toimipisteeseen tässä ohjekirjassa ilmoitettuihin osoitteisiin.
Käy verkkosivuillamme osoitteessa www.blackanddecker.fi ja rekisteröi uusi Black & Decker -tuotteesi saadaksesi tietoa uusista tuotteista ja erikoistarjouksista.
Προβλεπόμενη χρήση
