BRUKSANVISNING RMA 443 C STIHL

Slå på gressklipperen 228

Slå av gressklipperen 228

Fremdrift (RMA 443 TC,

RMA 448 TC) 228

Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller aler när du arbeider.

Hold alltid batterirommet lukket när maskinen er i bruk.

Slå på maskinen:

- Tøm oppsamleren när den er full (⇒ 12.5).

12.2 Slå på gressklipperen

12.3 Slå av gressklipperen

Skift ut klippekniven

Gi denne bruksanvisningen til STIHL fagforhandleren när du får utfört vedlikeholdsarbeider.

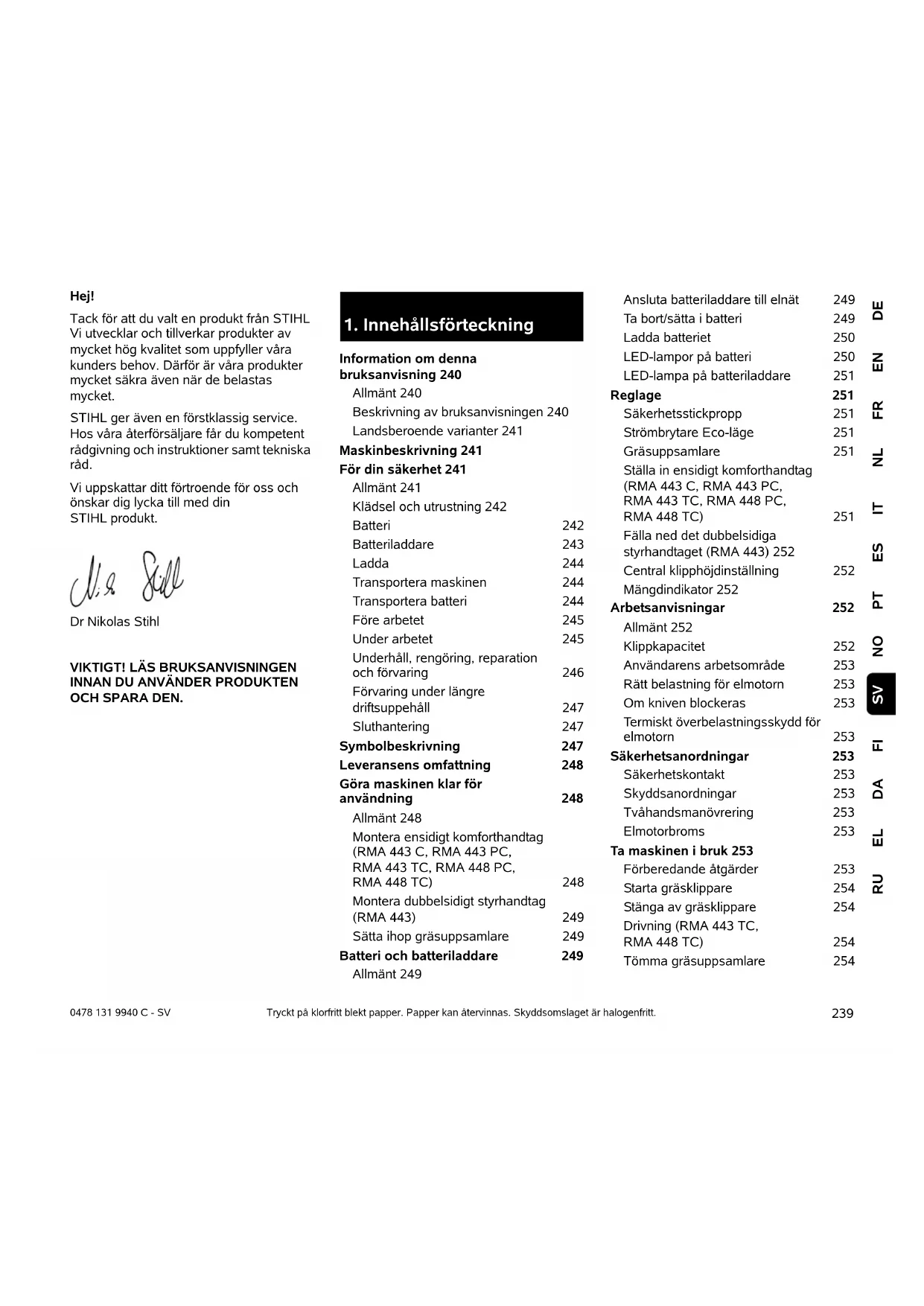

Tack för att du valt en produkt från STIHL Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL produkt.

Dr Nikolas Stihl

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

1. Innehållsförteckning

Information om denna bruksanvisning 240

Allmänt 240

Beskrivning av bruksanvisningen 240

Landsberoende varianter 241

Maskinbeskrivning 241

För din säkerhet 241

Allmänt 241

Klädsel och utrustning 242

Batteri 242

Batteriladdare 243

Ladda 244

Transportera maskinen 244

Transportera batteri 244

Före arbetet 245

Under arbetet 245

Underhåll, rengöring, reparation och förvaring 246

Förvaring under längre driftsuppehåll 247

Sluthantering 247

Symbolbeskrivning 247

Leveransens omfattning 248

Göra maskinen klar för användning 248

Allmänt 248

Montera ensidigt komforthandtag (RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC) 248

Montera dubbelsidigt styrhandtag (RMA 443) 249

Sätta ihop gräsuppsamlare 249

Batteri och batteriladdare 249

Allmänt 249

Ansluta batteriladdare till elnät 249

Ta bort/sätta i batteri 249

Ladda batteriet 250

LED-lampor på batteri 250

LED-lampa på batteriladdare 251

Reglage 251

Säkerhetsstickpropp 251

Strömbrytare Eco-läge 251

Gräsuppsamlare 251

Ställa in ensidigt komforthandtag (RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC) 251

Fälla ned det dubbelsidiga styrhandtaget (RMA 443) 252

Central klipphöjdinställning 252

Mängdindikator 252

Arbetsanvisningar 252

Allmänt 252 Klippkapacitet 252

Användarens arbetsområde 253

Rätt belastning för elmotorn 253

Om kniven blockeras 253

Termiskt överbelastningsskydd för elmotorn 253

Säkerhetsanordningar 253

Säkerhetskontakt 253

Skyddsanordningar 253

Tvåhandsmanövrering 253

Elmotorbroms 253

Förberedande åtgärder 253

Starta gräsklippare 254

Stänga av gräsklippare 254

Drivning (RMA 443 TC, RMA 448 TC) 254

Tömma gräsuppsamlare 254

Underhåll 254

Allmänt 254

Göra rent maskinen 254

Elmotor och hjul 255

Batteri 255

Batteriladdare 255

Kontrollera knivslitage 255

Demontera och montera kniv 255

Slipa kniv 256

Förvaring (vinteruppehåll) 256

Transport 257

Bära och fästa gräsklippare 257

Transportera batteri 257

Minimera slitage och förhindra

skador 257

Miljöskydd 258

Vanliga reservdelar 258

EU-konformitetsdeklaration 258

Gräsklippare, handstyrd och

batteridriven (STIHL RMA) 258

Tekniska data 259

Batteri STIHL AP 261

REACH 261

Felsökning 261

Serviceschema 263

Överlämningsbekräftelse 263

Servicebekräftelse 263

2. Information om denna bruksanvisning

2.1 Allmänt

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC.

STIHL arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.

I denna bruksanvisning beskrivs ev. modeller som inte finns tillgängliga i alla länder.

Denna bruksanvisning är upphovsrättsskyddad. Alla rättigheter förbehållna, särskilt då rätten till kopiering, översättning och bearbetning med elektroniska system.

2.2 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment.

Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning.

Blickriktning:

Blickriktning vid användning "vänster" och "höger" i bruksanvisningen:

Användaren står bakom maskinen och ser framåt i färdriktningen.

Kapitelhänvisning:

En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (⇔ 3.)

Märkning av textavsnitt:

De beskrivna anvisningarna kan vara markerade som i följande exempel.

Arbetsmoment som kräver att användaren ingriper:

- Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ...

Allmänna uppräkningar:

- Användning av produkten för sport- eller tävlingsändamål

Text med extra betydelse:

Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen.

Fara!

Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt är nödvändigt eller bör undvikas.

Varning!

Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador.

Var försiktig!

Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt.

Anvisning

Information om hur du bättre använder maskinen och undviker möjlig felhantering.

Text med bildreferens:

Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen.

Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.

2.3 Landsberoende varianter

STIHL levererar batteriladdare med olika kontakter och strömbrytare, beroende på vilket land maskinen ska levereras till.

På bilderna visas batteriladdare med eurokontakter. Nätanslutningen av maskiner med andra kontakter sker på liknande sätt.

3. Maskinbeskrivning

1 Överdel styrhandtag
2 Död mans grepp
3 Bygel för drivning (RMA 443 TC, RMA 448 TC)
4 Startknapp
5 Snabblåsspak (RMA 443)
6 Styrhandtagets underdel (RMA 443)
7 Styrkonsol (RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC)
8 Spärrspak styrhandtag (RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC)
9 Gräsuppsamlare
10 Mängdindikator
11 Handtag bak
12 Batterimotorenhet
13 Bakhjul
14 Kåpa
15 Framhjul
16 Handtag fram
17 Spak klipphöjdinställning
18 Typskylt med maskinnummer

19 Lock batterifack
20 Säkerhetskontakt
21 Strömbrytare ECO-läge
22 Batterilåda
23 Transportfack
24 Batterilåda 1
25 Batterilåda 2
26 Batteri
27 Batteriladdare (typen varierar beroende på säljvariant. En del bilder i denna bruksanvisning visar för enkelhetens skull endast modellen STIHL AL 300)

4. För din säkerhet

4.1 Allmänt

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen.

Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert ställe för senare referens.

Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom.

Bekanta dig med reglagen och hur maskinen används.

Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska

hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt.

Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen.

Det finns alltid kvar en restrisk även om du hanterar maskinen enligt föreskrift.

Risk för kvävning!

Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.

Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med.

Se till att användaren inte har nedsatt fysisk, sensorisk eller mental förmåga att använda maskinen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person.

Se till att användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler.

Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan.

Maskinen är konstruerad för privat bruk.

Varning – risk för olycksfall!

Maskinen är endast avsedd för gräsklippning. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen.

På grund av risken för att användaren ska skadas får maskinen inte användas till följande arbeten (ofullständig uppräkning):

– För trimning av buskar, häckar och snår
- För klippning av klätterväxter
– För skötsel av gräs på takaltaner och i balkonglådor
– För hackning och finfördelning av träd- och häckmaterial
– För rengöring av gångstigar (suga upp, blåsa bort)
– För utjämning av jordhögar, t.ex. mullvadshögar
– För transport av klippmaterial, utom i den därför avsedda gräsuppsamlaren

Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av STIHL, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din STIHL servande fackhandel.

Manipulering av maskinen, som förändrar effekten eller varvtalet på förbränningsmotorn resp. elmotorn, är absolut förbjuden.

Det är inte tillåtet att genomföra förändringar som höjer ljudvolymen på maskinen.

Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen.

Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk.

Varning! Hälsorisk pga vibration! För hög belastning pga vibration kan medföra cirkulationsrubbningar eller

nervskador, särskilt hos människor med hjärtbesvär. Ta kontakt med en läkare om det uppträder symtom som kan ha orsakats av vibrationsbelastning. Sådana symtom, som vanligtvis uppträder i fingrarna, händerna eller handlederna, är t.ex. (ofullständig uppräkning):

- känselbortfall.

- smärtor.

- muskelsvaghet.

– missfärgning av huden.

- obehagliga krypningar.

Håll fast styrhandtaget hårt men avslappnat med båda händerna på avsedda ställen under drift.

Planera arbetstiden så att du undviker hög belastning under en längre tidsperiod.

4.2 Klädsel och utrustning

Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex.

med sandaler.

Bär alltid kraftiga skyddshandskar och sätt upp långt hår (med schalett, mössa osv.) vid underhåll och

rengöringsarbeten samt vid transport av maskinen.

Använd lämpliga skyddsglasögon när kniven slipas.

Maskinen får endast tas i bruk med långbyxor och åtsittande kläder.

Bär aldrig löst sittande kläder som kan fastna i rörliga delar (manöverspak) – inte heller smycken, slips eller schal.

STIHL rekommenderar att du alltid använder hörselskydd under arbetet. Om ljudtrycksnivån på

arbetsplatsen överskrider 80 dB(A) bör du alltid använda hörselskydd.

4.3 Batteri

Barn kan inte känna igen och bedöma riskerna med ett batteri. Barn kan skadas allvarligt.

• Håll barn borta från batteriet.
- Förvara batteriet utom räckhåll för barn.

Batteriet är inte skyddat mot alla omgivningsfaktorer. Om batteriet utsätts för vissa omgivningsfaktorer kan det börja brinna eller explodera. Detta kan orsaka personskador och sakskador.

• Skydda batteriet mot värme och eld.
• Kasta inte batteriet i öppen eld.
• Beakta batteriets tillåtna temperaturområde. (⇒ 19.)
• Håll batteriet borta från metallföremål.
• Skydda batteriet mot regn och fukt och doppa det inte i vätska.

• Utsätt inte batteriet för högt tryck.
• Utsätt inte batteriet för mikrovågor.
• Skydda batteriet mot kemikalier och salter.
• Tappa inte batteriet.
• Förvara batteriet på en ren och torr plats.
• Förvara batteriet i ett slutet utrymme.
• Förvara batteriet åtskilt från gräsklipparen och batteriladdaren.
• Förvara batteriet i en icke-ledande förpackning.
• Förvara batteriet i det tillåtna temperaturområdet. (⇒ 19.1)

Batteriet är i säkert bruksskick när följande villkor uppfylls:

– Batteriet är oskadat.
– Batteriet är rent och torrt.
– Batteriet fungerar och är inte deformerat.

Om batteriet inte är i säkert bruksskick fungerar batteriet inte längre säkert. Detta kan orsaka allvarliga personskador.

• Arbeta inte med ett skadat eller defekt batteri.
• Ladda inte ett skadat eller defekt batteri.
• Om batteriet är smutsigt eller vått: gör rent batteriet och låt det torka.
• Modifiera inte batteriet.
• Stick inte in några föremål i batteriets öppningar.

• Se till att batteriets elkontakter inte kopplas ihop och kortsluts med föremål av metall.

• Öppna inte batteriet.
  Vätska kan rinna ut ur ett skadat batteri. Batterivätska som kommer i kontakt med hud eller ögon kan orsaka irritation.

• Undvik kontakt med vätskan.
• Om vätskan kommer i kontakt med huden: tvätta hudområdet omedelbart med rikliga mängder vatten och tvål.
• Om vätskan kommer i kontakt med ögonen: spola ögonen med rikligt med vatten i minst 15 minuter och uppsök läkare.
  Ett skadat eller defekt batteri kan lukta speciellt, ryka eller börja brinna. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.
• Om batteriet luktar speciellt eller börja ryka: använd inte batteriet och håll det bort från brännbara material.
• Om batteriet börjar brinna: använd brandsläckare eller vatten på batteriet.

4.4 Batteriladdare

Barn kan inte känna igen och bedöma riskerna med batteriladdare och elektrisk ström. Barn kan skadas allvarligt.

• Håll barn borta från batteriladdaren.
• Förvara batteriladdaren utom räckhåll för barn.

Batteriladdaren är inte skyddad mot alla omgivningsfaktorer. Om batteriladdaren utsätts för vissa omgivningsfaktorer kan den börja brinna eller explodera. Detta kan orsaka personskador och sakskador.

- Använd inte batteriladdaren i en miljö med lättantändliga eller explosiva material.

• Använd inte batteriladdaren på underlag som är lättantändligt.
• Beakta batteriladdarens tillåtna temperaturområde.
• Använd batteriladdaren i ett torrt och slutet utrymme.
• Förvara batteriladdaren åtskild från gräsklipparen och batteriet.
• Låt batteriladdaren svalna före förvaring.
• Förvara batteriladdaren på en ren och torr plats.
• Förvara batteriladdaren i ett slutet utrymme.

Batteriladdaren är i säkert bruksskick när följande villkor uppfylls:

– Batteriladdaren är oskadd.
– Batteriladdaren är ren och torr.
– Batteriladdaren fungerar och är inte deformerad.

Om batteriladdaren inte är i säkert bruksskick fungerar komponenter inte längre på rätt sätt och säkerhetsanordningarna sätts ur spel. Det kan orsaka allvarliga personskador.

- Använd inte en skadad eller defekt batteriladdare. Sluthantera batteriladdaren.

- Om batteriladdaren är smutsig eller våt: gör ren batteriladdaren och låt den torka.

• Förändra inte batteriladdaren.

- Stick inte in några föremål i batteriladdarens öppningar.

- Se till att batteriladdarens elkontakter inte kopplas ihop och kortsluts med föremål av metall.

• Öppna inte batteriladdaren.
  Anslutningskabeln är inte avsedd som upphängnings- eller bäranordning för batteriladdaren. Anslutningskabeln och batteriladdaren kan skadas.
• Ta tag och håll batteriladdaren i kåpan. Det finns ett grepp på batteriladdaren för att enkelt kunna lyfta den.
• Hänga upp batteriladdaren på väggfästet.

4.5 Ladda

Följande kan orsaka kontakt med strömförande delar:

Kontakt med strömförande delar kan orsaka elektrisk stöt. Det kan leda till allvarliga skador eller dödsfall.

- Kontrollera att anslutningskabeln och nätkontakten är oskadda.

- Sätt in nätkontakten i ett korrekt installerat eluttag.

Under laddningen kan felaktig nätpänning eller felaktig nätfrekvens leda till överspänning i batteriladdaren. Batteriladdaren kan skadas.

- Kontrollera att elnätets nätspänning och nätfrekvens stämmer överens med uppgifterna på batteriladdarens typskylt.

En skadad eller defekt batteriladdare kan lukta annorlunda eller ryka under laddning. Detta kan orsaka personskador eller sakskador.

- Dra ut elkontakten.

Vid otillräcklig värmeavgivning kan batteriladdaren överhettas och börja brinna. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

• Täck inte över batteriladdaren.
- Häng upp batteriladdaren på väggfästet.

Om flera batteriladdare är anslutna till ett eluttag kan elektiska ledningar överlastas under laddning. De elektriska ledningarna kan bli varma och börja brinna. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

• Anslut bara en batteriladdare i ett eluttag.
• Anslut inte en batteriladdare till ett grenuttag.

4.6 Transportera maskinen

Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar.

Före transport ska maskinen stängas av, kniven stå stilla och säkerhetskontakten dras ut.

Transportera maskinen endast när elmotorn är kall.

Beakta maskinens vikt och använd lämpliga lasthjälpmedel (lastramper, lyftanordningar) vid behov.

Säkra maskinen och medtransporterade maskindelar (t.ex. gräsuppsamlare) på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.).

Undvik kontakt med kniven när du lyfter eller bär maskinen.

Beakta uppgifterna i kapitlet "Transport". Där beskrivs hur maskinen ska lyftas resp. bindas fast. (⇒ 14.)

Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

4.7 Transportera batteri

Batteriet är inte skyddat mot alla omgivningsfaktorer. Om batteriet utsätts för vissa omgivningsfaktorer kan det skadas och orsaka sakskador.

• Transportera inte ett skadat batteri.
- Transportera batteriet i maskinen, i en icke ledande förpackning eller i en icke ledande transportbehållare.

Under transport utanför maskinen kan batteriet välta eller röra sig. Detta kan orsaka personskador och sakskador.

• Förpacka batteriet i förpackningen eller i transportbehållaren på ett sådant sätt att det inte kan röra sig.
• Säkra förpackningen eller transportbehållaren på ett sådant sätt att förpackningen eller transportbehållaren inte kan röra sig.

Låt inte batteriet ligga kvar i bilen och utsätt det inte för direkt solinstrålning.

Litiumjonbatteriet måste behandlas mycket varsamt vid transport. Batterierna får absolut inte kortslutas. Förvara därför batteriets originalförpackning och transportera STIHL batterierna antingen i den oskadda originalförpackningen eller i gräsklipparen.

4.8 Före arbetet

Se till att endast personer som känner till bruksanvisningen använder maskinen.

Följ kommunala föreskrifter gällande driftstider för trädgårdsredskap med elmotor.

Kontrollera området där maskinen ska användas noggrant och ta bort alla stenar, stockar, stältrådar, ben och andra främmande föremål som kan kastas upp av maskinen. Hinder (t.ex. stubbar, rötter) kan vara svåra att upptäcka i högt gräs.

Markera därför alla i gräsmattan dolda objekt (hinder), som inte kan tas bort, innan maskinen används.

Alla defekta samt utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din STIHL servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager.

Maskinen får endast användas i säkert bruksskick. Kontrollera före varje idrifttagning:

• Att maskinen har monterats enligt föreskrift.
  – Att klippverktyget och hela knivenheten (kniv, fästen, klippaggregathus) är i felfritt skick. Kontrollera särskilt beträffande fastsättning, skador (hack eller sprickor) samt slitage.
• Att säkerhetsanordningarna (t.ex. utkastlucka, käpa, styrhandtag, död mans grepp) är i felfritt skick och fungerar ordentligt.
  – Att gräsuppsamlaren är oskadd och komplett monterad. En skadad gräsuppsamlare får inte användas.

- Att elmotorbromsen fungerar.

Genomför alla nödvändiga arbeten eller kontakta en servande fackhandel. STIHL rekommenderar en STIHL servande fackhandel.

Starta inte elmotorn om kniven inte är monterad enligt föreskrift. Risk för överhettning av elmotorn!

Beakta uppgifterna i kapitlet "Batteri (⇒ 4.3) och "Batteriladdare" (⇒ 4.4).

4.9 Under arbetet

Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området.

Arbeta inte vid en omgivningstemperatur under +5 °C.

Arbeta endast i dagsljus eller bra artificiell belysning.

Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag.

Varning – risk för personskador!

Håll händer och fötter borta från roterande delar. Ta aldrig på

den roterande kniven. Håll dig alltid borta från utkastöppningen.

Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas.

Styrhandtaget måste alltid monteras enligt föreskrift och får inte förändras. Maskinen får aldrig tas i bruk med nedfällt styrhandtag.

De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås. Särskilt död mans greppet får aldrig fixeras på styrhandtaget (t.ex. genom att binda fast det).

Fäst aldrig föremål på styrhandtaget (t.ex. arbetskläder).

På våt mark ökar risken för olycksfall (användaren halkar lättare).

Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark.

Låt inte maskinen stå i regnet.

Batterifacket ska alltid vara stängt under drift.

Starta maskinen:

Starta maskinen försiktigt, i enlighet med anvisningarna i kapitlet "Ta maskinen i bruk". (⇒ 12.)

Se till att fötterna befinner sig på ett säkert avständ från klippverktyget.

Maskinen måste stå på en plan yta när den ska startas.

Maskinen får inte tippas före start eller under starten.

Starta inte elmotorn, om utkastkanalen inte är täckt med utkastluckan resp. gräsuppsamlaren.

Undvik att starta och stänga av maskinen flera gånger under kort tid, och att "leka" med startknappen. Risk för överhettning av elmotorn!

Arbete i sluttningar:

Arbeta alltid på tvären och inte på längden i en sluttning.

Om användaren förlorar kontrollen vid klippning på längden kan han få den gående maskinen över sig.

Var särskilt försiktig när du ändrar riktning i en sluttning.

Se alltid till att du står stadigt i sluttningar och undvik att använda maskinen i alltför branta sluttningar.

Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning över 25° (46,6 %). Risk för personskador! 25° stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horisontal längd.

max. 25° 100 46,6

Arbetet:

Varning – risk för personskador!

Håll händer och fötter borta från roterande delar. Ta aldrig på

den roterande kniven. Håll dig alltid borta från utkastöppningen. Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas.

Försök inte att kontrollera kniven när maskinen är i bruk. Öppna inte utkastluckan

och/eller ta inte bort gräsuppsamlaren förrän kniven står stilla. En roterande kniv kan orsaka personskador.

Arbeta bara med gånghastighet – spring inte när du arbetar med maskinen. Om maskinen körs med för hög fart ökar risken för personskador pga snubbling, halkning osv.

Var särskilt försiktig när du vänder maskinen eller drar den mot dig. Risk för att snubbla!

Var särskilt uppmärksam när maskinen används i närheten av sluttningar, stup, diken och vallar. Se till att hålla ett tillräckligt avstånd till sådana farliga ställen.

Kör alltid runt föremål (vattenspridare, stolpar, vattenventiler, fundament, elektriska ledningar osv.) som finns dolda i gräsmattan. Kör aldrig över sådana föremål.

Om klippverktyget eller maskinen stöter emot ett hinder resp. ett främmande föremål måste elmotorn stängas av, säkerhetskontakten dras ut och en fackmannamässig undersökning genomföras.

Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar.

STOP

Stäng av elmotorn

– när maskinen ska tippas vid transport över andra ytor än gräs
- när du skjuter maskinen till eller från ytan som ska klippas
– innan du tar bort gräsuppsamlaren
- innan du ställer in klipphöjden.

Stäng av elmotorn, dra ut säkerhetskontakten och se till att

klippverktyget står helt stilla:

– Innan du tar bort batteriet.
– Innan du lämnar maskinen resp. när maskinen lämnas utan tillsyn.
– Innan du transporterar, lyfter eller bär maskinen.
– Innan du tar bort blockeringar eller åtgärdar igentäppningar i utkastkanalen.
– Innan du kontrollerar, rengör eller genomför arbeten på maskinen (t.ex. fäller ned eller ställer in styrhandtaget).

– När klippverktyget har träffat ett främmande föremål. Klippverktyget måste kontrolleras beträffande skador. Maskinen får inte tas i bruk med skadad eller böjd knivaxel resp. motoraxel. Risk för personskador pga defekta delar!
– Om maskinen börjar vibrera kraftigt. Hela maskinen, särskilt klippverktyget, måste då kontrolleras beträffande skador och lösa delar. Skadade delar måste bytas ut före fortsatt användning och lösa delar ska fästas/skruvas fast.

Risk för personskador!

Kraftig vibration är oftast ett tecken på en störning.

Maskinen får absolut inte tas i bruk med skadad eller böjd knivaxel, eller med en skadad eller böjd kniv.

Låt en fackman utföra nödvändiga reparationer – STIHL

rekommenderar en STIHL

saknar den kunskap som krävs.

4.10 Underhåll, rengöring, reparation och förvaring

Före allt arbete på maskinen, före inställning eller rengöring

• Stäng av elmotorn,
- dra ut säkerhetsstickproppen och
• ta bort batteriet vid behov.

Låt maskinen svalna helt före förvaring i ett slutet utrymme, före underhåll och före rengöring.

Rengöring:

Hela maskinen måste rengöras noggrant efter arbetet. (⇒ 13.2)

Lossa gräsrester som sitter fast med en träpinne. Rengör gräsklipparens undersida med en borste och vatten.

Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang).

Använd inte aggressivt rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din STIHL maskin negativt.

Håll områdena kring ventilationsöppningarna på elmotorn samt luftkanalerna på maskinens undersida fria från föroreningar (t.ex. gräs, halm, mossa, löv eller fett), detta för att förhindra överhettning resp. brandrisk.

Underhåll:

Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen.

STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel.

En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.

Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor.

Egenskaperna på original STIHL verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original STIHL reservdelar identifieras på STIHL reservdelsnumret,

texten STIHL och i vissa fall STIHL reservdelsmarkeringen. På små delar kan beteckningen även stå ensam.

Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din STIHL servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del.

Kontrollera kniven regelbundet beträffande fastsättning, skador samt slitage.

Arbeten på knivenheten får endast genomföras med tjocka arbetshandskar och kräver yttersta försiktighet.

Kontrollera att alla muttrar, bultar och skruvar, särskilt knivskruven, är hårt åtdragna så att maskinen är i säkert bruksskick.

Kontrollera hela maskinen och gräsuppsamlaren regelbundet beträffande slitage och skador, särskilt innan förvaring (t.ex. före vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl, så att maskinen alltid är i säkert bruksskick.

Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

4.11 Förvaring under längre driftsuppehåll

Förvara den kalla maskinen, batteriet och säkerhetsstickproppen åtskilda från varandra i ett torrt och slutet utrymme, ej tillgängligt för barn.

Se till att maskinen skyddas mot obehörig användning (t.ex. av barn).

Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll).

Förvara maskinen i säkert bruksskick.

4.12 Sluthantering

Se till att en uttjänt maskin (gräsklippare, batteri, batteriladdare, tillbehör) sluthanteras på ett fackmannamässigt sätt. Gör gräsklippare obrukbar före sluthanteringen. Ta särskilt bort säkerhetsstickproppen och elkabeln från strömbrytaren till elmotorn, för att förebygga olyckor.

Risk för personskador pga klippverktyget!

Även uttjänta maskiner får aldrig lämnas utan tillsyn. Se till att maskinen och klippverktyget förvaras utom räckhåll för barn.

Batterierna får inte sluthanteras tillsammans med maskinen. Se till att batterierna är urladdade före sluthanteringen (t.ex. genom att låta elmotorn gå) samt att de sluthanteras på ett säkert och miljövänligt sätt.

5. Symbolbeskrivning

Varning!

Läs bruksanvisningen före idrifttagning.

Risk för personskador! Håll tredje person borta från det farliga området.

Var försiktig – vassa knivar! Knivarna fortsätter att rotera efter att elmotorn har stängts av. Ta bort spärran- ordningen (säkerhetskontakt) före underhåll.

RMA 443: Starta elmotorn.

RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC: Starta elmotorn.

Stäng av elmotorn.

RMA 443 TC, RMA 448 TC: Koppla in drivningen.

Ta bort spärranordningen (säkerhetskontakt) före allt arbete på maskinen.

Batteriet är för varmt. Laddningen startar efter avkylningsfasen. Batteriet kan användas igen först efter avkylningsfasen.

Batteriet är defekt och måste bytas ut.

6. Leveransens omfattning

Pos. Beteckning Antal

A Grundmaskin 1
B Gräsuppsamlarens överdel 1
C Gräsuppsamlarens underdel 1
D Bult 2
N Säkerhetskontakt 1
O Batteri
P Batteriladdare
- Bruksanvisning 1

RMA 443:

E Snabblåsspakar 2
F Skruv 2
G Kabelstyrning 1
H Kabelclips 1
I Skyddshylsor 2

RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC:

J Hylsa 1
K Skruv 1
L Bricka 2
M Mutter 1

i Leveransens omfattning (batteri, batteriladdare osv.) kan vara olika beroende på land och typen av utförande.

7. Göra maskinen klar för användning

7.1 Allmänt

Risk för personskador Beakta säkerhetsanvisningarna i kapitlet "För din säkerhet" (⇒ 4.).

Dra alltid ut säkerhetskontakten före allt arbete på gräsklipparen (⇒ 9.1).

- Ställ maskinen på ett vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

Vid leverans är batterierna uppladdade till ca 30 %. De måste därför laddas upp före första användning.

• Ladda batteri ( 8.).

7.2 Montera ensidigt komforthandtag (RMA 443 C, R M A 4 4 3 P C, R M A 4 4 3 T C, R M A 4 4 8 P C, R M A 4 4 8 T C)

• 1 För in hylsan (J) i hålet på styrhandtaget (1).
• 2 Fäst båda brickorna (L) med buktigheten inåt på hylsan.
- 3 Håll fast hylsan (J) och brickorna (L) och för in dem i styrkonsolen (2) tillsammans med styrhandtaget (1).
- 4 Sätt in muttern (M) i styrkonsolen som bilden visar.

• 5 Sätt i skruven (K) utifrån och inåt genom hålen på styrhandtaget (1) och på styrkonsolen (2).
  • 6 Dra åt skruven. Åtdragningsmoment: 18 - 22 Nm

Montera elkabel och wire:

- Tryck in elkabeln (3) och wiren (4 - RMA 443 TC, RMA 448 TC) i hållarna på styrkonsolen och styrhandtaget som på bilden (5,6), och fixera dem på styrhandtaget med kabelclips (7).

7.3 Montera dubbelsidigt styrhandtag (RMA 443)

• Fäst skyddshylsorna (I) på styrhandtagets underdelar (1).
• Sätt in skruven (F) genom hålet på kabelstyrningen (G).
• Håll styrhandtagets överdel (2) mot styrhandtagets underdelar (1).
• Fäst kabelstyrningen (G) på elkabeln (3) och sätt in skruven (F) inifrån och utåt genom hålen.
• Sätt in skruven (F) inifrån och utåt genom hålen på motsatt sida.
• Skruva fast snabblåsspakarna (E) på skruvarna (F) (ca ett gängvarv av skruven bör stå ut) och fäll upp dem.
• Kontrollera monteringen: Snabblåsspakarna (E) måste vara åtdragna så mycket att de ligger an tätt mot styrhandtaget och styrhandtagets överdel är fast fixerad i styrhandtagets underdel.

Öppna snabblåsspakarna och fortsätt skruva dem tills de sitter fast, om styrhandtaget inte är rätt monterat eller om snabblåsspakarna inte sitter rätt.

- För in elkabeln (3) i hållaren (4) på styrkonsolen som bilden visar.

Montera kabelclips:

- Tryck upp kabelclipset (H) på styrhandtagets överdel. Avständ mellan kabelclips och strömbrytare: 25 - 27 cm För in elkabeln (3) i kabelclipset (H) som på bilden och snäpp in och lås klacken (5).

7.4 Sätta ihop gräsuppsamlare

• Placera gräsuppsamlarens överdel (B) på gräsuppsamlarens underdel (C). Kontrollera läget i styrningarna.
• Tryck in bultarna (D) inifrån genom de avsedda öppningarna.
• Snäpp in gräsuppsamlarens överdel (B) i gräsuppsamlarens underdel med ett lätt tryck.
  • Fäst gräsuppsamlaren (⇒ 9.3).

8. Batteri och batteriladdare

8.1 Allmänt

Gräsklipparna RMA 443, RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC och RMA 448 TC drivs uteslutande med uppladdningsbara litiumjonbatterier från STIHL av typen AP.

De ev. medföljande batterierna är optimalt anpassade till det avsedda användningsområdet, men du kan använda alla batterier av typen AP.

Gräsklipparens elektronik utbyter data med batteriet som används och anpassar elmotorns effekt till motsvarande kapacitet.

8.2 Ansluta batteriladdare till elnät

• Sätt in elkontakten (1) i eluttaget (2).
• Efter anslutning av batteriladdaren till strömkällan genomförs ett självtest. Under detta arbetsmoment lyser LED-lampan (3) på batteriladdaren grönt i ca 1 sekund, därefter rött och slocknar sedan igen ( 8.6).

8.3 Ta bort/sätta i batteri

RMA 443, RMA 443 C, RMA 443 TC, RMA 448 TC:

Gräsklipparna RMA 443, RMA 443 C, RMA 443 TC, RMA 448 TC kan endast användas med ett batteri. Batteriet kan endast sättas in i batterifack (1). Transportfacket (2) är endast avsett för transport av batteriet.

Funktionsprincip:

Så snart batteriet i batterifack (1) är urladdat måste batteriet tas bort och laddas.

RMA 443 PC, RMA 448 PC:

Gräsklipparna RMA 443 PC, RMA 448 PC kan användas med två batterier. Det finns batterier i batterifack 1 (3) samt i batterifack 2 (4).

Funktionsprincip:

Så snart batterispänningen i batterifack 1 underskrider ett visst värde kopplar maskinen automatiskt om till batteriet i det

andra batterifacket.

Under arbetet måste det alltid finnas ett batteri i batterifack 1, batterifack 2 kan vara tomt vid behov. Batterifack 1 får inte heller tas bort efter att batteriet har laddats ur.

Omkopplingen från batterifack 1 till batterifack 2 kan ev. märkas genom en kort varvtalssänkning.

RMA 443, RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC:

- Dra bort säkerhetskontakten (⇔ 9.1) och håll batterifackets lock i öppen position.

Ta bort batteri:

- Tryck spärrhaken (1) mot batteriet och dra ut batteriet (2) uppåt.

Sätta i batteri:

- Sätt i batteriet (2) i batterifacket som bilden visar genom att trycka lätt till anslag – ett klickljud hörs.

På RMA 443 PC och RMA 448 PC tas batteriet bort och sätts in på samma sätt i båda batterifacken.

8.4 Ladda batteriet

Laddningstiden påverkas av olika faktorer, som batteriets temperatur eller omgivningstemperaturen. Den faktiska laddningstiden kan avvika från den angivna laddningstiden. Laddningstiden anges på www.stihl.com/charging-times.

När batteriet sätts in i batteriladdaren startar laddningen automatiskt. När batteriet är fulladdat kopplas batteriladdaren från automatiskt.

Under laddningen blir batteriet och batteriladdaren varma.

• Ta bort batteriet från batterifacket. (⇒ 8.3)
• Anslut batteriladdaren till elnätet. (⇒ 8.2)
• Sätt in batteriet (1) i batteriladdarens styrningar (2) och tryck till anslag. LED-lampan på batteriladdaren (3) lyser grönt. LED-lamporna på batteriet (4) lyser grönt och visar laddningstillstånd.
• Dra ut elkontakten om LED-lampan på batteriladdaren (3) och LED-lamporna på batteriet (4) inte lyser längre. Batteriet är fulladdat.
• Ta bort batteriet ur batteriladdaren och sätt in det i batterifacket. (⇒ 8.3)

8.5 LED-lampor på batteri

Visa laddningstillständ:

• Tryck på tryckknappen (1). LED-lamporna lyser grönt i ca 5 sekunder och visar laddningstillständ.
• Ladda batteriet om den högra LED-lampan blinkar grönt. (⇒ 8.4)

LED-indikeringar:

Lysdioderna kan lysa eller blinka grönt resp. rött.

☐ LED-lampan lyser grönt.
LED-lampan blinkar grönt.
■ LED-lampan lyser rött.

LED-lampan blinkar rött.

Gröna LED-lampor signalerar normal drift, röda LED-lampor visar en störning.

Vid laddning:

LED-lamporna visar laddningsförloppet genom att lysa och blinka.

Vid laddningen visas kapaciteten, som laddas för tillfället, med en grönt blinkande LED.

När laddningen är avslutad, stängs LED-lamporna av automatiskt.

0 - 20 %

20 - 40 %

40 - 60 %

60 - 80 %

80 - 100 %

Störningar

En LED-lampa lyser rött

I samband med laddning:

Batteriet är för varmt eller kallt för att uppladdningen ska kunna startas. När batteriet är tillräckligt nedkylt eller uppvärmt startar laddningen automatiskt.

Under arbetets gång:

Batteriet är för varmt.

Maskinen stänger av sig själv – ta bort batteriet ur gräsklipparen och låt det svalna.

Fyra LED-lampor blinkar rött

Batteriet är defekt och måste bytas ut.

Tre LED-lampor lyser rött

Gräsklipparen är för varm – låt den svalna.

Tre LED-lampor blinkar rött

Gräsklipparen är defekt och måste kontrolleras av en servande fackhandel.

STIHL rekommenderar en STIHL servande fackhandel.

8.6 LED-lampa på batteriladdare

LED-lamporna (3) visar batteriladdarens status. De kan lysa grönt eller blinka rött.

LED-lampan lyser grönt och LED-lamporna på batteriet lyser eller blinkar grönt: Batteriet laddas.

LED-lampan blinkar rött: Det finns ingen elektrisk kontakt mellan batteriet och batteriladdaren, eller det finns en störning i batteriet eller i batteriladdaren.

Om LED-lampan lyser grönt och 1 LED-lampa på batteriet lyser rött är batteriet för varmt eller för kallt.

- Åtgärda störningar. (⇒ 20.)

9. Reglage

9.1 Säkerhetsstickpropp

Gräsklipparen kan endast tas i bruk om säkerhetsstickproppen sitter i sockeln bakom batterifacket.

Risk för personskador!

Säkerhetsstickproppen måste dras ut före alla arbeten på maskinen, särskilt före transport, före underhåll och rengöring samt före kontroll. (⇒ 4.)

Locket till batterifacket hålls stängt av två magneter.

- Lyft locket till batterifacket (1) och håll det i öppen position.

- Dra ut:

Dra ut säkerhetsstickproppen (2) ur sockeln (3) och förvara den åtskilt från gräsklipparen.

Sätta i:

Tryck in säkerhetsstickproppen (2) till anslag i sockeln (3).

• Stäng locket till batterifacket (1).

9.2 Strömbrytare Eco-läge

I batterifacket sitter strömbrytaren för Eco-läget, som förlänger batteriets användningstid. (⇒ 10.2)

Koppla på Eco-läget:

• Ställ strömbrytaren i läge I.

Stänga av Eco-läget:

• Ställ strömbrytaren i läge O.

9.3 Gräsuppsamlare

Fästa:

• Öppna utkastluckan (1) och håll den så.
• Fäst gräsuppsamlaren (2) med hållarklackarna i urtagen (3) på maskinens baksida.

• Stäng utkastluckan (1).

Lossa:

• Öppna utkastluckan (1) och håll den så.
• Lyft gräsuppsamlaren (2) och ta bort den bakåt.
  • Stäng utkastluckan (1).

9.4 Ställa in ensidigt

komforthandtag (RMA 443 C,

RMA443PC, RMA443TC,

RMA448PC, RMA448TC)

Risk för klämskador!

Håll alltid högst upp på styrhandtagets överdel med en hand när du aktiverar spärrspaken. Placera aldrig fingrarna mellan styrhandtaget och konsolen (över och under spärrspaken).

Fälla ned styrhandtag:

Transportläge (för rengöring av maskinen, för platssparande transport och förvaring):

• Håll högst upp på styrhandtagets överdel (2) med en hand och lyft lite (avlasta).
• Tryck ned spärrspaken (1) och håll den så.
• Fäll ned styrhandtaget (2) framåt och se till att elkabeln inte skadas.

Arbetsposition (för att skjuta maskinen):

- Fäll upp styrhandtaget (2) bakåt och se till att styrhandtaget snäpper in ordentligt.

Höjdinställning:

Höjden på det ensidiga komforthandtaget kan ställas in i 2 steg:

• Håll högst upp på styrhandtagets överdel (2) med en hand och lyft lite (avlasta).
• Tryck ned spärrspaken (1) och håll den så.
  • Ställ styrhandtaget (2) i önskat läge.
• Släpp spärrspaken (1) och se till att styrhandtaget snäpper in ordentligt.

9.5 Fälla ned det dubbelsidiga styrhandtaget (RMA 443)

Risk för klämskador!

Du kan fälla ned styrhandtagets överdel genom att lossa vreden. Därför ska du hålla i styrhandtagets överdel med en hand på det högsta stället när du skruvar loss vreden.

Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring):

• Lossa vreden (1) tills de går fritt.
• Fäll ned styrhandtagets överdel (2) framåt.

Arbetsposition (för att skjuta maskinen):

• Fäll upp styrhandtagets överdel (2) bakåt och håll den med en hand.
• Skruva åt vreden (1). Kontrollera att läget på kabelstyrningen (3) är rätt.

9.6 Central klipphöjdinställning

6 olika klipphöjder kan ställas in.

Nivå 1 = 25 mm

Nivå 6 = 75 mm

Ställa in klipphöjd:

• Ta tag i handtaget (1), dra spaken (2) uppåt och håll den så.
• Ställ in önskad klipphöjd genom att flytta upp eller ned maskinen. Den aktuella klipphöjden kan avläsas på klipphöjdsindikeringen (3) med hjälp av markeringen (4).
• Släpp spärrspaken (2) och låt den snäppa in.

9.7 Mängdindikator

Luftströmmen från kniven lyfter mängdindikatorn (1). När gräsuppsamlaren är full stoppas luftströmmen. Om luftströmmen är för liten faller mängdindikatorn (1) tillbaka till viloläget. Detta är en anvisning om att gräsuppsamlaren bör tömmas.

Mängdindikatorn fungerar bäst vid optimal luftström. Yttre påverkan som vått, tätt eller högt gräs, låga klipplägen, smuts eller liknande kan påverka luftströmmen och mängdindikatorns funktion negativt.

- Töm den fulla gräsuppsamlaren (⇒ 12.5).

En vacker och tät gräsmatta får man genom att klippa ofta och hålla gräset kort.

Klipp inte gräset för kort i varmt och torrt klimat, eftersom gräsmattan annars bränns sönder av solen och ser mindre tilltalande ut!

En vass kniv ger en bättre klippbild än en slö. Därför bör den slipas regelbundet (STIHL servande fackhandel).

10.2 Klippkapacitet

Klippkapaciteten (batteriets användningstid) påverkas av kvaliteten på gräset och vald klipphöjd. Klippkapaciteten ökar med följande åtgärder:

• Klipp gräset oftare.
• Öka klipphöjden.
  – Sänk gånghastigheten.
  – Låt gräsmattan torka före klippning.

Vid behov kan extra STIHL litiumjonbatterier köpas (extra tillbehör).

Eco läge:

Gräsklipparen är utrustad med Eco läge som gör gräsklipparen extra energisnål och därmed ökar klippkapaciteten.

ECO

Eco-läget kan kopplas till och från med hjälp av brytaren i batterifacket. (⇒ 9.2)

Funktionsprincip:

Elmotorns varvtal sänks automatiskt när det krävs mindre effekt. När det krävs större effekt höjs varvtalen igen inom bråkdelar av en sekund.

10.3 Användarens arbetsområde

• Av säkerhetsskäl måste användaren uppehålla sig bakom styrhandtaget när elmotorn är igång. Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas.
• Gräsklipparen får endast hanteras av en enda person. Andra personer måste hålla sig borta från det farliga området. (⇔ 4.)

10.4 Rätt belastning för elmotorn

Starta inte gräsklipparen i högt gräs. Om det är svårt att starta elmotorn väljer du en högre klipphöjdinställning.

Gräsklipparen får inte belastas så att elmotorvarvtalet sjunker väsentligt.

Om varvtalet sjunker vid klippning av högt gräs: välj en högre klipphöjdinställning och/eller reducera gånghastigheten.

Elmotorns varvtal sänks automatiskt när det krävs mindre effekt och Eco-läget har aktiverats. (⇒ 10.2)

10.5 Om kniven blockeras

Stäng av elmotorn omedelbart och dra ut säkerhetskontakten. Åtgärda sedan orsaken till störningen.

10.6 Termiskt överbelastningsskydd för elmotorn

Om elmotorn överbelastas under arbetet stänger elektroniken av den. På batteriet lyser vid termisk överbelastning tre röda LED-lampor. ( 8.5)

Orsaker till överbelastning:

• S l ö k n i v
• Klippning i för högt gräs eller för lågt inställd klipphöjd
• För hög gånghastighet
  – Ostillräcklig rengöring av kylluftskanalen (insugsöppning)

Omstart

Efter en avsvalningsperiod på upp till 10 minuter (beroende på omgivningstemperaturen) kan maskinen tas i bruk igen som vanligt. (⇒ 12.)

11. Säkerhetsanordningar

Maskinen är utrustad med flera säkerhetsanordningar för en säker hantering och till skydd för obehörig användning.

Risk för personskador!

Maskinen får inte tas i bruk om någon av säkerhetsanordningarna är defekt. Kontakta en servande fackhandel – STIHL rekommenderar en STIHL servande fackhandel.

11.1 Säkerhetskontakt

Elmotorn kan endast startas om säkerhetskontakten är isatt ( 9.1).

11.2 Skyddsanordningar

Gräsklipparen är utrustad med skyddsanordningar som förhindrar direkt kontakt med kniven och utkastat klippmaterial.

Hit räknas käpan, utkastluckan, gräsuppsamlaren och det felfritt monterade styrhandtaget.

11.3 Tvåhandsmanövrering

Elmotorn kan endast startas om startknappen hålls intryckt med den högra handen och död mans greppet dras mot styrhandtaget med den vänstra handen.

11.4 Elmotorbroms

När död mans greppet släpps, stannar kniven efter mindre än 3 sekunder.

En integrerad elmotorbroms förkortar avstanningstiden till knivstillestånd.

Mäta avstanningstid

När elmotorn har startat roterar kniven och ett vinande ljud hörs. Avstanningstiden motsvarar tiden som det vinande ljudet hörs efter att elmotorn har stängts av och kan mätas med ett stoppur.

12. Ta maskinen i bruk

12.1 Förberedande åtgärder

Risk för personskador!

Läs säkerhetsanvisningarna i kapitlet "För din säkerhet". (⇒ 4.)

• Ladda batteriet och sätt in det i batterifacket. (⇒ 8.4)
  • Sätt i säkerhetsstickproppen. (⇒ 9.1)

12.2 Starta gräsklippare

Starta inte gräsklipparen i högt gräs. Om det är svårt att starta elmotorn väljer du en högre klipphöjdinställning.

• 1 Tryck på startknappen (1) och håll den intryckt.
  2 Dra död mans greppet (2) mot styrhandtaget och håll kvar det.
• Startknappen (1) kan släppas igen när död mans greppet (2) har släppts upp.

12.3 Stänga av gräsklippare

- Släpp död mans greppet (1). Elmotorn och kniven stannar efter en kort avstanningstid.

12.4 Drivning (RMA 443 TC, RMA 448 TC)

Anvisning

Gräsklipparna RMA 443 TC och RMA 448 TC är utrustade med bakhjulsdrift.

1 Koppla in drivningen

• Starta elmotorn. (⇒ 12.2)
- Dra drivningens bygel (1) mot styrhandtaget och håll den så.

Drivningen kopplas in och gräsklipparen sätts i rörelse framåt.

2 Koppla från drivningen

• Släpp drivningens bygel (1).
Drivningen kopplas från och gräsklipparen stannar.
Elmotorn och kniven fortsätter att gå.

12.5 Tömma gräsuppsamlare

Risk för personskador!

Stäng av elmotorn av säkerhetsskäl innan gräsuppsamlaren tas bort.

• Lossa gräsuppsamlaren. (⇒ 9.3)
• Öppna gräsuppsamlaren vid låsspärren (1). Fäll upp gräsuppsamlarens överdel (2) och håll den så. Tippa gräsuppsamlaren bakåt och töm klippmaterialet.
  • Stäng gräsuppsamlaren.
  • Fäst gräsuppsamlaren. (⇒ 9.3)

13. Underhåll

13.1 Allmänt

Risk för personskador

Beakta säkerhetsanvisningarna i kapitlet "För din säkerhet" (⇒ 4.).

Dra alltid ut säkerhetskontakten före allt arbete på gräsklipparen (⇒ 9.1).

Årligt underhåll genom servande fackhandel:

Gräsklipparen bör kontrolleras av en servande fackhandel en gång om året. STIHL rekommenderar en STIHL servande fackhandel.

13.2 Göra rent maskinen

Underhållsintervall: Efter varje användning

En noggrann skötsel skyddar maskinen mot skador och förlänger livslängden.

• Ta bort batteriet ( 8.3)
- Lossa gräsuppsamlaren (⇒ 9.3)

Risk för personskador!

Ställ gräsklipparen på ett fast, vågrätt och jämnt underlag innan den tippas. Maskinen kan välta vid arbeten i rengöringsposition. Stå alltid vid sidan av maskinen. Arbeta inte framför eller bakom gräsklipparen.

Rengöringsposition RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC:

• Stå till höger om maskinen när den ska tippas.
• Ställ styrhandtagets överdel (1) i det lägsta läget (till anslag; spärrspaken snäpper inte in i detta läge). (⇒ 9.4)
• Öppna utkastluckan (2) med den högra handen och håll den så.

• Ta tag i konsolen med den vänstra handen som bilden visar och håll upp utkastluckan. Aktivera samtidigt spärrspaken (3) med tummen och håll den så.

• Ta tag i maskinen med den högra handen på det främre handtaget och tippa den långsamt bakåt, tills styrhandtaget ligger på marken som bilden visar.

• Släpp utkastluckan (2) och spärrspaken (3), och kontrollera att maskinen står stadigt.

Rengöringsposition RMA 443:

• Håll styrhandtagets överdel (1) och öppna snabblåsspakarna – fäll ned dem.
• Lägg undan styrhandtagets överdel (1) bakåt.
• Öppna utkastluckan (2) och håll den så.
• Lyft gräsklipparen framtill och placera den i rengöringsposition som bilden visar. Kontrollera att maskinen står stadigt.

Anvisningar om rengöring:

• Ta bort smuts med lite vatten och en borste eller en trasa. Rengör alltid även kniven. Rikta aldrig en vattenstråle mot elmotorns delar, tätningar, lagerställen och elektriska komponenter som batterier eller strömbrytare.
• Lossa först fastsittande gräsrester med en träpinne.
• Rengör elmotorns luftöppningar samt luftkanalerna på maskinens undersida från smuts för att garantera en tillräcklig kylning av elmotorn.
• Använd specialrengöring (t.ex. STIHL specialrengöring) vid behov.

13.3 Elmotor och hjul

Elmotorn är underhållsfri.

Hjulens lager är underhållsfria.

13.4 Batteri

Underhållsintervall: Före varje användning

• Rengör batteriet med en fuktig trasa.
- Avsyna om batteriet är skadat. Batterier med synliga skador (t. ex. sprickor eller vätska som tränger ut) får inte användas.

13.5 Batteriladdare

Underhållsintervall: Före varje användning

Kontrollera anslutningskabeln beträffande skador och håll kylflänsarna fria från smuts.

13.6 Kontrollera knivslitage

Underhållsintervall: Före varje användning

Risk för personskador!

Kniven slits ut olika mycket beroende på var den används och under hur lång tid. Om maskinen används på sandig mark resp. ofta under torra förhållanden utsätts kniven för kraftigare påfrestningar och slits ut mycket snabbare. En utsliten kniv kan gå av och orsaka allvarliga personskador. Följ därför alltid anvisningarna om underhåll av kniven.

• Lägg ned gräsklipparen i rengöringsposition. (⇒ 13.2)
  • Rengör kniven (1).

• Kontrollera knivtjockleken Ⓐ på minst 5 ställen med ett skjutmått. Den minsta knivtjockleken gäller även vid knivens vingar.

• Kontrollera knivbredden Ⓑ i det grå markerade området ⒕ på minst 3 ställen med ett skjutmätt.

Slitagegräns:

Knivtjocklek Ⓐ: > 2 mm

Knivbredd B: > 55 mm

Byt ut kniven

• om den är skadad (hack, sprickor) eller
  – om mätvärdena uppnås på ett eller flera ställen eller ligger utanför de tillåtna gränserna.

13.7 Demontera och montera kniv

Använd en passande hylsa (22 mm) vid lossning och åtdragning för att undvika skador på knivskruven.

1 Demontering:

• Använd en lämplig träbit (1) för att hålla emot kniven (2).
• Skruva loss knivskruven (3) och ta bort kniven (2).

2 Montering:

Risk för personskador!

Kniven får endast monteras som på bilden. Särskilt viktigt är att klackarna (7) är riktade nedåt. Låsbrickan (4) måste bytas ut vid varje knivmontering. Knivskruven (3) måste bytas ut vid varje knivbyte. Det föreskrivna åtdragningsmomentet för knivskruven måste följas exakt, eftersom klippverktygets säkra fastsättning är beroende av detta.

• Rengör knivens anliggningsyta och knivbussningen.
• Placera kniven (2) på knivbussningen så som bilden visar. Hållarklackarna (5) måste placeras i knivens stansningar (6).
• Använd en lämplig träbit (1) för att hålla emot kniven (2).
• För på Loctite 243 på gängorna på knivskruven (3).
• Placera låsbrickan (4) med den välvda sidan mot kniven så som bilden visar, och dra åt den med knivskruven (3). Åtdragningsmoment:

60 - 65 Nm

13.8 Slipa kniv

Om du saknar de rätta kunskaperna eller hjälpmedlen bör en fackman slipa kniven (STIHL rekommenderar en STIHL servande fackhandel).

En kniv som slipats felaktigt (fel slipvinkel, obalans osv.) påverkar maskinens funktion. I synnerhet kan klippkapaciteten (batteriets användningstid) reduceras och bullret öka.

Anvisningar för slipning

• Demontera kniven. (⇒ 13.7)
- Kyl kniven under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivens hållfasthet.
- Slipa kniven jämnt, för att förhindra vibration pga obalans.
- Slipvinkeln måste vara 30°.
- Beakta slitagegränsen. (⇒ 13.6)

13.9 Förvaring (vinteruppehåll)

Förvara gräsklipparen:

Dra ut säkerhetskontakten och ta ut batteriet.

Förvara säkerhetskontakten separat från gräsklipparen och förvara den utom räckhåll för obehöriga personer, framför allt barn.

Förvara gräsklipparen i ett torrt, slutet och dammfritt utrymme. Se till att den skyddas mot obehörig användning (t.ex. av barn).

Förvara alltid gräsklipparen i säkert bruksskick, fäll ned styrhandtaget vid behov.

Se till att alla muttrar, bultar och skruvar är hårt åtdragna, byt ut riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga, kontrollera hela maskinen beträffande slitage eller skador. Byt ut slitna eller skadade delar.

Eventuella störningar på maskinen ska alltid åtgärdas före förvaring.

Beakta följande punkter vid en längre tids uppställning av gräsklipparen (vinteruppehåll):

• Rengör noggrant alla yttre delar på maskinen.
• Smörj alla rörliga delar med fett eller olja.

Förvara batteriet:

• Ta bort batteriet ur batterifacket resp. ur batteriladdaren.
  • Gör rent batteriet.
• Förvara batteriet i en förpackning av icke ledande material i ett torrt, slutet och dammfritt utrymme. Se till att batterier skyddas mot obehörig användning (t.ex. av barn).
• Förvara inte oanvända batteri utan använd dem växelvis.
• Beakta tillåtet temperaturområde (⇒ 19.1) samt förvara batteri med ett laddningstillständ mellan 20 % och 40 % (2 gröna LED-lampor lyser) för optimal livslängd.

Förvara batteriladdare:

• Ta bort batteriet och dra ut elkontakten
• Gör rent batteriladdaren.
- Förvara batteriladdaren i ett torrt, slutet och dammfritt utrymme, avskilt från batteriet. Se till att den skyddas mot obehörig användning (t.ex. av barn). Batteriladdaren får inte hängas upp i anslutningskabeln.

14. Transport

14.1 Bära och fästa gräsklippare

Risk för personskador!

Beakta säkerhetsanvisningarna i kapitlet "För din säkerhet" (⇔ 4.).

Dra alltid ut

säkerhetskontakten före

allt arbete på gräsklipparen (⇒ 9.1).

Bär alltid lämplig skyddsklädsel (stadiga skor, kraftiga skyddshandskar) när du bär maskinen.

Transportera litiumjonbatterier med yttersta försiktighet (⇒ 4.3).

Bära maskinen:

• Två personer: Lyft maskinen alltid i det främre handtaget (1) och i styrhandtaget (3). Se till att kroppen, särskilt fötter och ben, alltid befinner sig på ett säkert avständ från kniven.
• En person: Lyft resp. bär maskinen med en hand i mitten på det övre transporthandtaget (2) och med den andra handen i det nedre transporthandtaget (1).

Binda fast maskinen:

• Transportera maskinen endast på en ren, jämn lastyta och stående på alla 4 hjul, och säkra den med lämpliga fästanordningar så att den inte kan välta.
• Fäst rep resp. band på de markerade punkterna (4).

14.2 Transportera batteri

• Kontrollera att batteriet är i säkert bruksskick före transport. (⇒ 4.3)
• Transportera batteriet antingen i maskinen eller i den oskadade originalförpackningen.
• Beakta anvisningarna i kapitlet "För din säkerhet – Transportera batteri". (⇒ 4.7)

Batteriet lyder under kraven för transport av farligt gods. Batteriet klassificeras som UN 3480 (litiumjonbatteri) och är kontrollerat enligt FN-manualen för test och kriterier del III, avsnitt 38.3.

15. Minimera slitage och förhindra skador

Viktiga anvisningar för underhåll och skötsel av produktgruppen

Gräsklippare, handstyrd och batteridriven (STIHL RMA)

STIHL avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts.

Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din STIHL maskin:

1. Förslitningsdelar

Många av STIHL maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd.

Hit hör bl.a.:

• Kniv
• Gräsuppsamlare
• Batteri

2. Följ alltid anvisningarna i denna bruksanvisning

Användning, underhåll och förvaring av STIHL maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas.

Detta gäller särskilt vid

– felaktig elanslutning (spänning).
– förändringar på produkten som inte har godkänts av STIHL.
– användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga.
– ej avsedd användning av produkten.
– användning av produkten för sport- eller tävlingsändamål.
– följdskador som orsakas av att produkten har använts med defekta komponenter.

3. Underhåll

Alla arbeten som beskrivs i avsnittet "Underhåll" måste genomföras regelbundet.

Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel.

STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel.

En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.

Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för.

Hit räknas bl.a.:

• skador på drivmotorn pga otillräcklig rengöring av kylluftskanalen (insugsöppning).
• korrosions- och andra följdskador orsakade av en felaktig förvaring.
  – skador på maskinen pga användningen av kvalitativt mindervärdiga reservdelar.
  – skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel.

16. Miljöskydd

Gräsklipp hör inte hemma bland soporna, utan bör komposteras.

Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och

ska sluthanteras därefter.

Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska

maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. Beakta uppgifterna i kapitlet "Sluthantering" (⇔ 4.12) vid sluthanteringen.

Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt.

Sluthantera alltid batterier på ett fackmannamässigt sätt – beakta lokala föreskrifter. Kasta inte batteriet bland hushållsavfallet, utan lämna

tillbaka det till en servande fackhandel eller till en återvinningsstation.

17. Vanliga reservdelar

Kniv för RMA 443, RMA 443 C, RMA 443 PC, RMA 443 TC: 6338 702 0130

Kniv för RMA 448 PC, RMA 448 TC: 6358 702 0115

Knivskruv för R M A 4 4 3 , R M A 4 4 3 C , RMA 443 PC, RMA 443 TC: 9007 319 9024

Knivskruv för RMA 448 PC, RMA 448 TC: 9007 319 9024

Låsbricka: 0000 702 6600

Knivskruven måste bytas ut vid knivbyte, och låsbrickan måste bytas ut vid varje enskild montering. Reservdelar finns att få hos en STIHL servande fackhandel.

18. EU- konformitetsdeklaration

18.1 Gräsklippare, handstyrd och batteridriven (STIHL RMA)

förklarar på eget ansvar att maskinen, gräsklippare, handstyrd och batteridriven (STIHL RMA)

Fabrikat STIHL Modellnummer 6338

Typ RMA 443.0

stämmer överens med följande EG- riktlinjer:

2000/14/EC, 2014/30/EU, 2006/42/EC, 2006/66/EC, 2011/65/EU

Produkterna är utvecklade enligt följande normer: EN 60335-1, EN 60335-2-29, EN 60335-2-77, EN 55014-1, EN 55014-2

För utveckling och tillverkning av produkterna gäller normernas version som var giltig vid respektive produktionsdatum:

Förfarande för konformitetsbedömning: Bilaga VIII (2000/14/EC)

Deltagandes namn och adress:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Sammanställning och förvaring av

tekniska dokument:

Sven Zimmermann

STIHL Tirol GmbH

Tillverkningsår och maskinnummer finns på maskinens typskylt.

RMA 443.0:

Uppmätt ljudnivå:

91,2 dB(A)

Garanterad ljudnivå:

92 dB(A)

RMA 443.0 C:

Uppmätt ljudnivå:

91,2 dB(A)

Garanterad ljudnivå:

92 dB(A)

RMA 443.0 PC:

Uppmätt ljudnivå:

91,2 dB(A)

Garanterad ljudnivå:

92 dB(A)

RMA 443.0 TC:

Uppmätt ljudnivå:

91,2 dB(A)

Garanterad ljudnivå:

92 dB(A)

RMA 448.0 PC:

Uppmätt ljudnivå:

95,2 dB(A)

Garanterad ljudnivå:

96 dB(A)

RMA 448.0 TC:

Uppmätt ljudnivå:

95,2 dB(A)

Garanterad ljudnivå:

96 dB(A)

Langkampfen,

2020-01-02 (ÅÅÅÅ-MM-DD)

STIHL Tirol GmbH

stf.

Matthias Fleischer, områdeschef inom forskning och utveckling

stf.

Sven Zimmermann, områdeschef inom kvalitet

Klippanordning Knivbalk

Varvtal

klippanordning 3150 varv/min

Varvtal klippanord-

ning Eco-läge 2800 varv/min

Drivning knivbalk permanent

Åtdragningsmoment

knivskruv 60 - 65 Nm

Klipphöjd 25 - 75 mm

Gräsuppsamlare 55 l

Hjul-ø fram 180 mm

Hjul-ø bak 200 mm

RMA 443.0

Modellnummer 6338

Enligt riktlinje 2000/14/EC:

Garanterad ljudnivå

L_WAd 92 dB(A)

Enligt riktlinje 2006/42/EC:

RMA 443.0

Ljudtrycksnivå på

arbetsplats L_pA 78 dB(A)

Tolerans K pA 2 dB(A)

Hand-/armvibrationer:

Angivet vibrationsvärde enligt EN 12096:

Uppmätt värde a_hw 1,80 m/s²

Tolerans K hw 0,90 m/s ^2

Mätning enligt EN 20643

RMA 443.0 C

Modellnummer 6338

Enligt riktlinje 2000/14/EC:

Garanterad ljudnivå

L_WAd 92 dB(A)

Enligt riktlinje 2006/42/EC:

Ljudtrycksnivå på

arbetsplats L_pA 78 dB(A)

Tolerans K _pA 2 dB(A)

Hand-/armvibrationer:

Angivet vibrationsvärde enligt EN 12096:

Uppmätt värde a_hw 1,40 m/s²

Tolerans K hw 0,70 m/s²

Mätning enligt EN 20643

RMA 443.0 PC

Modellnummer 6338

Enligt riktlinje 2000/14/EC:

Garanterad ljudnivå

L_WAd 92 dB(A)

Enligt riktlinje 2006/42/EC:

Ljudtrycksnivå på

arbetsplats L_pA 78 dB(A)

Tolerans K pA 2 d B ( A )

Hand-/armvibrationer:

Angivet vibrationsvärde enligt EN 12096:

Uppmätt värde a_hw 1,40 m/s²

Tolerans K hw 0,70 m/s²

Mätning enligt EN 20643

RMA 443.0 TC

Modellnummer 6338

Enligt riktlinje 2000/14/EC:

Garanterad ljudnivå

L_WAd 92 dB(A)

Enligt riktlinje 2006/42/EC:

Ljudtrycksnivå på

arbetsplats L_pA 78 dB(A)

Tolerans K pA 2 d B ( A )

RMA 443.0 TC

Hand-/armvibrationer:

Angivet vibrationsvärde enligt EN 12096:

Uppmätt värde a_hw 1,40 m/s ^2

Tolerans K hw 0,70 m/s ^2

Mätning enligt EN 20643

RMA 448.0 PC

Modellnummer 6358

Enligt riktlinje 2000/14/EC:

Garanterad ljudnivå

L_WAd 96 dB(A)

Enligt riktlinje 2006/42/EC:

Ljudtrycksnivå på

arbetsplats L_pA 83 dB(A)

Tolerans K _pA 2 dB(A)

Hand-/armvibrationer:

Angivet vibrationsvärde enligt EN 12096:

Uppmätt värde a_hw 1,40 m/s²

Tolerans K hw 0,70 m/s²

Mätning enligt EN 20643

RMA 448.0 TC

Modellnummer 6358

Enligt riktlinje 2000/14/EC:

Garanterad ljudnivå

L_WAd 96 dB(A)

Enligt riktlinje 2006/42/EC:

Ljudtrycksnivå på

arbetsplats L_pA 83 dB(A)

Tolerans K _pA 2 dB(A)

Hand-/armvibrationer:

Angivet vibrationsvärde enligt EN 12096:

Uppmätt värde a_hw 1,40 m/s²

Tolerans K hw 0,70 m/s ^4

Mätning enligt EN 20643

19.1 Batteri STIHL AP

Batteriteknologi Litiumjoner

Spänning 36 V

Kapacitet i Ah se typskylt

Energiinnehåll i Wh se typskylt

Vikt i kg se typskylt

Tillåtet

Denna symbol hänvisar till uppgifterna om antal celler och energiinnehåll enligt celltillverkarens specifikationer. Energiinnehållet som är tillgängligt under användning är

lägre.

19.2 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om uppfyllandet av REACH-förordningen (EG) nr 1907/2006 finns på www.stihl.com/reach.

20. Felsökning

✗ kontakta ev. en servande fackhandel, STIHL rekommenderar en STIHL servande fackhandel.

Störning:

Elmotorn startar inte

Möjlig orsak:

– Laddningstillståndet i batteriet är för lågt – på batteriet blinkar 1 grön LED-lampa

– Batteriet är för kallt/för varmt – på batteriet lyser 1 röd LED-lampa

– Störning i batteriet – på batteriet blinkar 4 röda LED-lampor

- RMA 443 PC, RMA 448 PC: Det finns inget batteri i batterifack 1

- Gräsklipparen är för varm - på batteriet lyser 3 röda LED-lampor

- Störning i gräsklipparen - på batteriet blinkar 3 röda LED-lampor

- Startknappen inte intryckt

– Säkerhetskontakten inte isatt

– Elanslutningen mellan gräsklipparen och batteriet är bruten

– Elmotorn är överbelastad p.g.a. för högt eller för fuktigt gräs

– Fukt i maskinen och/eller batteriet

- Klipphuset är igensatt

– Säkringen i säkerhetskontakten defekt

Åtgärd:

– Ladda batteriet (⇒ 8.4)

– Värm batteriet resp. låt det svalna

- Ta ur batteriet och sätt i det igen. Kontakta en servande fackhandel vid behov (✗)

- RMA 443 PC, RMA 448 PC: Sätt i batteriet i batterifack 1

– Låt gräsklipparen svalna

– Rengör elektriska kontakter i batterifacket (⇒ 13.2), kontakta en servande fackhandel vid behov (✗)

– Tryck på startknappen (⇒ 12.2)

– Sätt i säkerhetskontakten (⇒ 9.1)

– Sätt i batteriet på rätt sätt ( 8.3), rengör elektriska kontakter i batterifacket ( 13.2)

- Starta inte elmotorn i högt gräs, anpassa klipphöjden (⇒ 9.6)

– Ta bort batteriet och torka det, rengör resp. torka batterifacket ( 8.3)

– Rengör klipphuset (⇒ 13.2)

- Byt säkerhetskontakten (✗)

Störning:

Elmotorn stängs av under drift

Möjlig orsak:

- Gräsklipparen är för varm - på batteriet lyser 3 röda LED-lampor

– Elektrisk störning

– Säkerhetsstickproppen felinsatt

– Maskinen är överbelastad pga klippning i för högt eller för fuktigt gräs

- Defekt i gräsklipparen

Åtgärd:

– Låt gräsklipparen svalna

– Ta bort och sätt i batteriet (⇒ 8.3)

– Sätt i säkerhetsstickproppen (⇒ 9.1)

– Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (⇔ 9.6)

– Reparera gräsklipparen (✗)

Störning:

Kraftig vibration under drift

Möjlig orsak:

- Knivskruven är lös

– Kniven är inte balanserad

Åtgärd:

– Dra åt knivskruven (⇒ 13.7)

– Slipa (balansera) eller byt ut kniven (⇒ 13.8)

Störning:

Oren klippning, gräsmattan blir gul

Möjlig orsak:

– Kniven är slö eller utsliten

– Gånghastigheten är för hög i förhållande till klipphöjden

Åtgärd:

- Slipa eller byt ut kniven (⇒ 13.8)

– Reducera gånghastigheten och/eller välj rätt klipphöjd (⇒ 9.6)

Störning:

Svårstartad eller elmotorns effekt för svag

Möjlig orsak:

– Batteriet urladdat

– Klippning i för högt eller för fuktigt gräs

– Klipphuset är igensatt

- Kniven är slö eller utsliten

Åtgärd:

– Ladda batteriet ( 8.4)

- Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (⇒ 9.6)

– Rengör klipphuset (⇒ 13.2)

– Slipa eller byt ut kniven (⇒ 13.8)

Störning:

Utkastkanalen igensatt

Möjlig orsak:

- Kniven är utsliten

– Klippning i för högt eller för fuktigt gräs

Åtgärd:

- Byt ut kniven (⇒ 13.8)

- Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (⇒ 9.6)

Störning:

– Batteriet inte fulladdat

- RMA 443 PC, RMA 448 PC: Det finns inget eller ett urladdat batteri i batterifack 2

- Klippning i för högt eller för fuktigt gräs

– Klipphuset är igensatt

- Kniven är slö eller utsliten

– Batteriets livslängd har överskridits

Åtgärd:

- Ladda batteriet (⇒ 8.4)

- RMA 443 PC, RMA 448 PC: Sätt in ett laddat batteri i batterifack 2

– Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (⇒ 9.6)

– Rengör klipphuset (⇒ 13.2)

– Slipa eller byt ut kniven (⇒ 13.8)

- Byt batteri (✗)

Störning:

Batteriet fastnar när det sätts i batterifacket

Möjlig orsak:

- Styrningarna eller de elektriska kontakterna i batterifacket är smutsiga

Åtgärd:

– Rengör styrningarna resp. de elektriska kontakterna i batterifacket (⇒ 13.2)

Störning:

Batteriet laddas inte fastän LED-lampan på batteriladdaren blinkar grönt

Möjlig orsak:

– Batteriet för kallt/för varmt (på batteriet lyser en röd LED-lampa)

Åtgärd:

– Värm batteriet resp. låt det svalna (⇒ 8.4). Använd batteriladdaren endast i stängda, torra utrymmen samt alltid inom ett temperaturområde på mellan +5 °C och upp till max. +40 °C.

Störning:

När batteriet sätts in i batteriladdaren startar inte laddningen

Möjlig orsak:

– Batteriet är för kallt/för varmt – på batteriet lyser 1 röd LED-lampa

- Ingen elektrisk kontakt mellan batteriladdaren och batteriet

– Fel på batteriladdarens strömförsörjning

Åtgärd:

– Låt batteriet sitta i batteriladdaren. Laddningen startar automatiskt när tillåtet temperaturområde nätts.

– Ta bort och sätt i batteriet (⇔ 8.3)

- Anslut batteriladdaren till elnätet (⇒ 8.2)

• Kontrollera elnätet
• Kontrollera batteriladdaren och byt vid behov (✗)

Störning:

Batteriet laddas inte, ingen LED-lampa lyser

Möjlig orsak:

• Ingen elektrisk kontakt mellan batteriladdaren och batteriet
  – Fel på batteriladdarens strömförsörjning

Åtgärd:

– Ta bort batteriet ur batterifacket och sätt in det igen ( 8.3)
- Anslut batteriladdaren till elnätet (⇒ 8.2)
- Kontrollera elnätet
- Kontrollera batteriladdaren och byt vid behov (✗)

Störning:

LED-lampan på batteriladdaren blinkar rött

Möjlig orsak:

• Ingen elektrisk kontakt mellan batteriladdaren och batteriet
• Defekt batteri (4 LED-lampor på batteriet blinkar rött i ca 5 sekunder)
  – Batteriladdaren defekt

Åtgärd:

– Ta bort batteriet ur batterifacket och sätt in det igen (⇒ 8.3)
- Kontrollera batteriet och byt vid behov (✗)
- Kontrollera batteriladdaren och byt vid behov (✗)

21. Serviceschema

21.1 Överlämningsbekräftelse

Modell:

Serienummer:

Datum: ____ ____ ____ ____ ____ ____

Överlämna denna bruksanvisning till din STIHL servande fackhandel vid underhåll.

Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.

Service utförd den

Datum för nästa service

Arvoisa asiakas,

skal afleveres hos forhandleren eller e indsamlingssted for miljøfarligt affald.

17. Standardreservedele

Kniv til RMA 443, RMA 443 C, RMA 443 PC, RMA 443 TC: 6338 702 0130

Kniv til RMA 448 PC, RMA 448 TC: 6358 702 0115

Knivbolt til RMA 443, RMA 443 C, RMA 443 PC, RMA 443 TC: 9007 319 9024

Knivbolt til RMA 448 PC, RMA 448 TC: 9007 319 9024

Låseskive: 0000 702 6600

ment knivbolt 60 - 65 Nm
