BRUGSANVISNING RMA 443 C STIHL

10. Arbetsanvisningar253

DEENFRNLITESPTNOSVFIELRU DA 0478 131 9940 C - DA Kære kunde Vi er glade for at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning. STIHL står også for topkvalitet, når det drejer sig om service. Vores faghandel garanterer en kompetent rådgivning og instruktion samt en omfattende teknisk hjælp. Vi takker for din tillid og håber, at du får stor glæde af dit STIHL produkt. Dr. Nikolas Stihl VIGTIGT! SKAL LÆSES FØR BRUG OG OPBEVARES. Printet på klorfrit bleget papir. Papiret kan genbruges. Smudsomslaget er uden halogen.

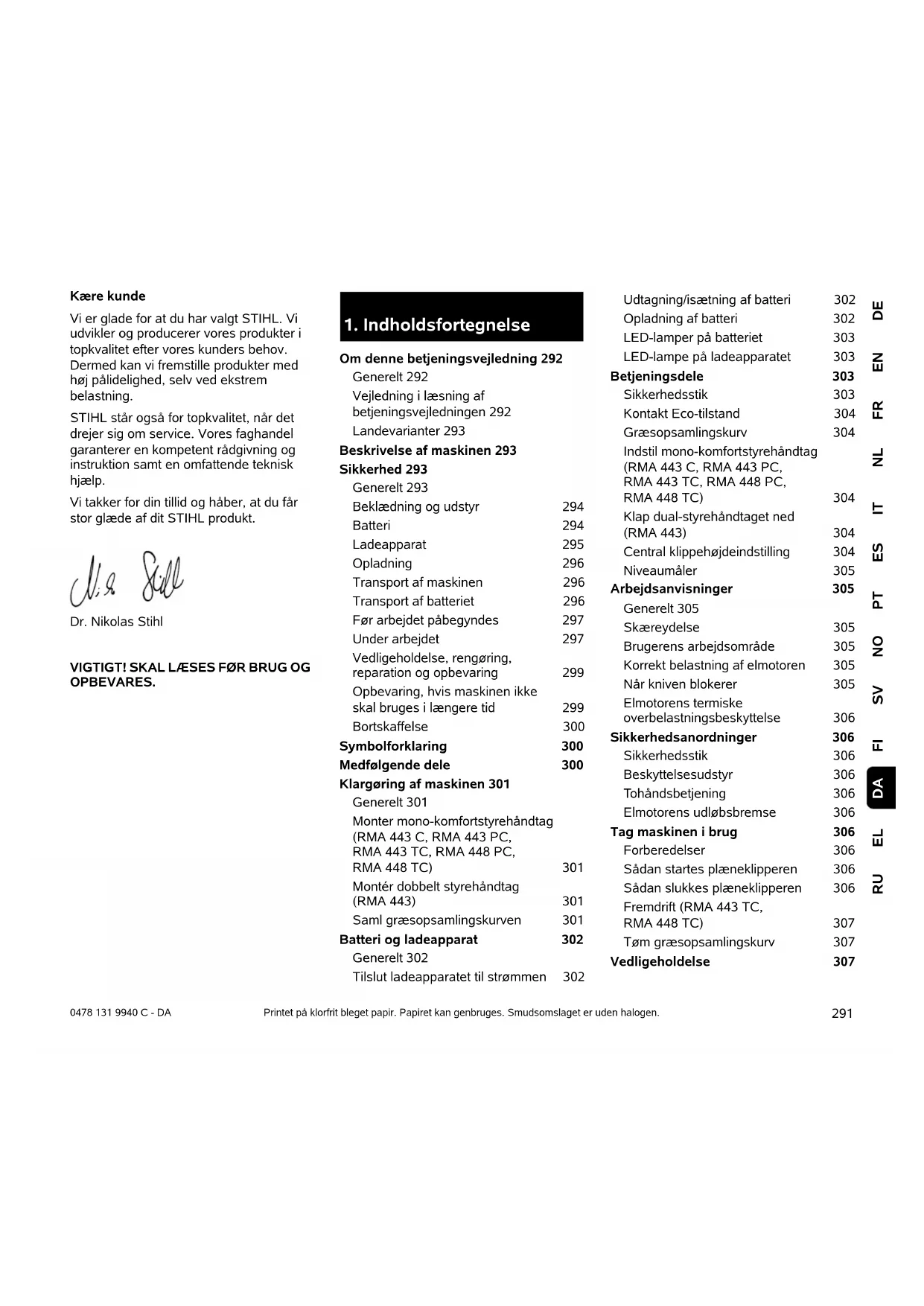

1. Indholdsfortegnelse

Om denne betjeningsvejledning 292 Generelt 292 Vejledning i læsning af betjeningsvejledningen 292 Landevarianter 293 Beskrivelse af maskinen 293 Sikkerhed 293 Generelt 293 Beklædning og udstyr 294 Batteri 294 Ladeapparat 295 Opladning 296 Transport af maskinen 296 Transport af batteriet 296 Før arbejdet påbegyndes 297 Under arbejdet 297 Vedligeholdelse, rengøring, reparation og opbevaring 299 Opbevaring, hvis maskinen ikke skal bruges i længere tid 299 Bortskaffelse 300 Symbolforklaring 300 Medfølgende dele 300 Klargøring af maskinen 301 Generelt 301 Monter mono-komfortstyrehåndtag (RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC) 301 Montér dobbelt styrehåndtag (RMA 443) 301 Saml græsopsamlingskurven 301 Batteri og ladeapparat 302 Generelt 302 Tilslut ladeapparatet til strømmen 302 Udtagning/isætning af batteri 302 Opladning af batteri 302 LED-lamper på batteriet 303 LED-lampe på ladeapparatet 303 Betjeningsdele 303 Sikkerhedsstik 303 Kontakt Eco-tilstand 304 Græsopsamlingskurv 304 Indstil mono-komfortstyrehåndtag (RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC) 304 Klap dual-styrehåndtaget ned (RMA 443) 304 Central klippehøjdeindstilling 304 Niveaumåler 305 Arbejdsanvisninger 305 Generelt 305 Skæreydelse 305 Brugerens arbejdsområde 305 Korrekt belastning af elmotoren 305 Når kniven blokerer 305 Elmotorens termiske overbelastningsbeskyttelse 306 Sikkerhedsanordninger 306 Sikkerhedsstik 306 Beskyttelsesudstyr 306 Tohåndsbetjening 306 Elmotorens udløbsbremse 306 Tag maskinen i brug 306 Forberedelser 306 Sådan startes plæneklipperen 306 Sådan slukkes plæneklipperen 306 Fremdrift (RMA 443 TC, RMA 448 TC) 307 Tøm græsopsamlingskurv 307 Vedligeholdelse 3070478 131 9940 C - DA

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EU- direktivet 2006/42/EC. STIHL arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr. Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte. I denne betjeningsvejledning kan der være beskrevet modeller, som ikke fås i alle lande. Denne betjeningsvejledning er beskyttet af ophavsretten. Der tages forbehold for alle rettigheder, især retten til mangfoldiggørelse, oversættelse og behandling med elektroniske systemer.

2.2 Vejledning i læsning af

betjeningsvejledningen Billeder og tekst beskriver særlige betjeningstrin. Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning. Synsretning: Synsretning under anvendelsen "venstre" og "højre" i betjeningsvejledningen: Brugeren står bag maskinen og ser fremad i køreretningen. Kapitelhenvisning: Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (Ö 3.) Markering af tekstafsnit: De beskrevne anvisninger kan være markeret som vist i de følgende eksempler. Betjeningstrin, som kræver, at brugeren griber ind: ● Løsn skruen (1) med en skruetrækker, tryk på grebet (2) … Generelle oplistninger: – Anvendelse af produktet ved sportsarrangementer eller i konkurrencer Tekster med særlig betydning: Tekstafsnit med særlig betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen. Tekst med henvisning til billeder: Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen. Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen. Generelt 307 Rengør maskinen 307 Elmotor og hjul 308 Batteri 308 Ladeapparat 308 Kontrol af knivens slid 308 Afmonter og montér kniv 308 Slibning af kniven 309 Opbevaring (vinterpause) 309 Transport 309 Før du løfter og fastgør plæneklipperen 309 Transport af batteri 310 Sådan minimerer du slid og undgår skader 310 Miljøbeskyttelse 311 Standardreservedele 311 EC-overensstemmelseserklæring 311 Plæneklipper, håndbetjent og batteridrevet (STIHL RMA) 311 Tekniske data 312 Batteri STIHL AP 314 REACH 314 Fejlsøgning 314 Serviceplan 316 Leveringsbekræftelse 316 Servicebekræftelse 316

betjeningsvejledning Fare! Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed. Advarsel! Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser. Forsigtig! Lette personskader og tingsskader kan forhindres med en bestemt adfærd. Bemærk Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

STIHL leverer ladeapparater med forskellige stik og kontakter afhængigt af leveringslandet. De viste ladeapparater er forsynet med europæiske stik. Tilslutning af maskinerne med andre typer stik sker analogt.

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen. Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning. Opbevar betjeningsvejledningen til senere brug. Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom. Bliv fortrolig med betjeningselementerne og brugen af maskinen. Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen. Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert. Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under maskinens brug. Selvom du betjener denne maskine efter forskrifterne, er der altid restrisici. Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige med betjeningen af den. Betjeningsvejledningen er en del af maskinen og skal altid følge med. Kontrollér, at brugeren fysisk, sensorisk og mentalt er i stand til at betjene maskinen og arbejde med den. Hvis brugerens fysiske, sensoriske eller mentale evner er nedsatte, må brugeren kun arbejde med plæneklipperen under opsyn eller efter anvisninger fra en ansvarlig person. Kontrollér, at brugeren er myndig eller er under uddannelse i henhold til de nationale regler og under opsyn. Maskinen må kun anvendes af personer, der er udhvilede og i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen. Maskinen er beregnet til privat brug.

3. Beskrivelse af maskinen

19 Dæksel batterirum 20 Sikkerhedsstik 21 Kontakt ECO-tilstand 22 Batterirum 23 Transportrum 24 Batterirum 1 25 Batterirum 2 26 Batteri 27 Ladeapparat (type afhænger af salgsvariant. For overskuelighedens skyld viser nogle billeder i denne betjeningsvej- ledning kun STIHL AL 300)

Livsfare på grund af kvælning! Børn, der leger med emballagematerialet, risikerer at blive kvalt i det. Emballagemateriale SKAL holdes væk fra børn.0478 131 9940 C - DA

OBS – risiko for ulykker! Maskinen er kun dimensioneret til græsslåning. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen. Maskinen må pga. risiko for personskader ikke anvendes til følgende arbejdsopgaver (ikke komplet opstilling): – trimning af buske, hække eller lignende, – skæring af slyngplanter, – plænepleje på tage og altankasser, – granulering og findeling af grene og hækkeklip, – rensning af fortove (sugning, blæsning), – udjævning af jordbunker som f. eks. muldvarpeskud. – transport af afskåret græs, undtagen i den dertil indrettede græsopsamlingskurv. Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af STIHL. Du kan få mere at vide om godkendt tilbehør hos din STIHL-forhandler. Det er ikke tilladt at foretage ændringer på maskinen, som ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal. Der må ikke foretages ændringer på maskinen, som kan medføre en forhøjet støjemission. Der må ikke transporteres ting, dyr eller personer med maskinen. Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug. OBS! Vibrationer udgør en sundhedsfare! For stor belastning pga. vibrationer kan medføre kredsløbs- eller nerveskader, især hos mennesker med kredsløbsproblemer. Opsøg straks læge, hvis der opstår symptomer, som kan være udløst af vibrationsbelastninger. Sådanne symptomer, der primært opstår i fingrene, hænderne eller i håndleddene, er f.eks. (ikke komplet opstilling): – Følelsesløshed – Smerter – Muskelsvaghed – Misfarvninger af huden – Ubehagelig kriblen Hold styrehåndtaget fast, men ikke krampagtigt, med begge hænder på de beregnede stedet på håndtaget under kørslen. Planlæg arbejdstiderne således, at større belastninger i længere tid undgås.

4.2 Beklædning og udstyr

Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført sandaler. Bær altid solide handsker, og bind langt hår op (tørklæde, hue etc.) under vedligeholdelses- og rengøringsarbejder samt under transport af maskinen. Bær handsker og egnede beskyttelsesbriller under knivens slibning! Maskinen må betjenes, når brugeren bærer lange bukser og tætsiddende tøj. Bær aldrig løstsiddende tøj, som kan hænge fast i de bevægelige dele (betjeningsgreb) – heller ikke smykker, slips eller halstørklæder. STIHL anbefaler, at der anvendes høreværn under arbejdet. Hvis støjniveauet på arbejdspladsen overstiger 80 dB(A), bør der principielt anvendes et høreværn.

Børn kan ikke forstå og bedømme farerne ved batteriet. Børn kan blive alvorligt kvæstet. ● Hold børn væk. ● Opbevar batteriet utilgængeligt for børn. Batteriet er ikke beskyttet mod alle påvirkninger fra omgivelserne. Hvis batteriet udsættes for bestemte påvirkninger fra omgivelserne, kan det bryde i brand eller eksplodere. Der kan ske personskade og materielle skader. ● Beskyt batteriet mod varme og ild. ● Kast aldrig batteriet i ilden. ● Batteriet må kun anvendes i det tilladte temperaturområde. (Ö 19.) ● Hold batteriet væk fra metalgenstande. ● Beskyt batteriet mod regn og fugt, og nedsænk det ikke i væske.295 DEENFRNLITESPTNOSVFIELRU DA 0478 131 9940 C - DA ● Batteriet må ikke udsættes for højt tryk. ● Batteriet må ikke udsættes for mikrobølger. ● Beskyt batteriet mod kemikalier og salte. ● Batteriet må ikke tabes. ● Opbevar batteriet et rent og tørt sted. ● Opbevar batteriet i et lukket rum. ● Opbevar batteriet afbrudt fra plæneklipperen og ladeapparatet. ● Opbevar batteriet i ikke elektrisk ledende emballage. ● Opbevar batteriet i det tilladte temperaturområde. (Ö 19.1) Batteriet er i driftssikker tilstand, når følgende betingelser er opfyldt: – Batteriet er ikke beskadiget. – Batteriet et rent og tørt. – Batteriet fungerer og er ikke blevet ændret. I ikke driftssikker tilstand fungerer batteriet ikke mere sikkert. Der er risiko for alvorlig kvæstelse af personer. ● Arbejd aldrig med et beskadiget eller defekt batteri. ● Oplad ikke et beskadiget eller defekt batteri. ● Hvis batteriet er snavset eller vådt: Rengør batteriet, og lad det tørre. ● Batteriet må ikke ændres. ● Stik aldrig genstande ind i åbningerne på batteriet. ● Forbind aldrig batteriets elektriske kontakter med metalgenstande (kortslutning). ● Batteriet må ikke åbnes. Der kan sive væske ud af et beskadiget batteri. Hvis væsken kommer i kontakt med huden eller øjnene, kan der forekomme hud- og øjenirritation. ● Undgå kontakt med væsken. ● Ved kontakt med huden: Vask de berørte hudpartier med rigelige mængder vand og sæbe. ● Ved kontakt med øjnene: Skyl øjnene i mindst 15 minutter med rigelige mængder vand, og søg læge. Et beskadiget eller defekt batteri kan lugte mærkeligt, ryge eller brænde. Der er risiko for alvorlige kvæstelser eller dødsfald og materielle skader. ● Hvis batteriet lugter mærkeligt eller ryger: Brug ikke batteriet, og hold det væk fra brændbare materialer. ● Hvis batteriet brænder: Sluk branden i batteriet med en brandslukker eller vand.

Børn kan ikke forstå og bedømme farerne ved ladeapparatet og elektrisk strøm. Børn kan blive alvorligt kvæstet. ● Hold børn væk. ● Opbevar ladeapparatet utilgængeligt for børn. Ladeapparatet er ikke beskyttet mod alle påvirkninger fra omgivelserne. Hvis ladeapparatet udsættes for bestemte påvirkninger fra omgivelserne, kan det bryde i brand eller eksplodere. Der kan ske personskade og materielle skader. ● Anvend ikke ladeapparatet i let antændelige eller eksplosive omgivelser. ● Anvend ikke ladeapparatet på et let antændeligt underlag. ● Ladeapparatet må kun anvendes i det tilladte temperaturområde. ● Ladeapparatet skal anvendes i et lukket og tørt rum. ● Opbevar ladeapparatet afbrudt fra plæneklipperen og batteriet. ● Lad ladeapparatet køle af før opbevaring. ● Opbevar ladeapparatet et rent og tørt sted. ● Opbevar ladeapparatet i et lukket rum. Ladeapparatet er i driftssikker tilstand, når følgende betingelser er opfyldt: – Ladeapparatet er ikke beskadiget. – Ladeapparatet er rent og tørt. – Ladeapparatet fungerer og er ikke blevet ændret. I ikke-driftssikker tilstand fungerer komponenter ikke mere korrekt, og sikkerhedsanordningerne kan sættes ud af kraft. Der er risiko for alvorlig kvæstelse af personer. ● Anvend ikke et beskadiget eller defekt ladeapparat. Bortskaf ladeapparatet. ● Hvis ladeapparatet er snavset eller vådt: Rengør ladeapparatet, og lad det tørre. ● Ladeapparatet må ikke ændres. ● Stik aldrig genstande ind i åbningerne på ladeapparatet.0478 131 9940 C - DA

● Forbind aldrig ladeapparatets elektriske kontakter med metalgenstande (kortslutning). ● Ladeapparatet må ikke åbnes. Ladeapparatet må ikke bæres eller hænges op i tilslutningsledningen. Tilslutningsledningen og ladeapparatet kan blive beskadiget. ● Tag fat i ladeapparatet i kabinettet, og hold det fast. Ladeapparatet er forsynet med en håndtagsfordybning, så det er let at løfte op. ● Hæng ladeapparatet op i vægholderen.

Kontakt med strømførende dele kan opstå af følgende årsager: – Tilslutningsledningen er beskadiget. – Netstikket er beskadiget. – Stikdåsen er ikke installeret korrekt. Kontakt med strømførende dele kan medføre elektrisk stød. Brugeren kan blive alvorligt kvæstet eller dræbt. ● Kontroller, at tilslutningsledningen og netstikket ikke er beskadiget. ● Stik netstikket i en korrekt installeret stikdåse. Under opladningen kan en forkert netspænding eller en forkert netfrekvens forårsage overspænding i ladeapparatet. Ladeapparatet kan blive beskadiget. ● Kontroller, at netspændingen og netfrekvensen i strømnettet stemmer overens med angivelserne på ladeapparatets typeskilt. Et beskadiget eller defekt ladeapparat kan lugte mærkeligt eller ryge under opladningen. Der kan ske personskade eller materielle skader. ● Træk netstikket ud af stikdåsen. Ved utilstrækkelig afledning af varmen kan ladeapparatet blive overophedet og forårsage brand. Der er risiko for alvorlige kvæstelser eller dødsfald og materielle skader. ● Ladeapparatet må ikke tildækkes. ● Hæng ladeapparatet op i vægholderen. Hvis der er tilsluttet flere ladeapparater til én stikdåse, kan de elektriske ledninger blive overbelastet under opladningen. De elektriske ledninger kan blive for varme og forårsage brand. Der er risiko for alvorlige kvæstelser eller dødsfald og materielle skader. ● Tilslut kun et ladeapparat til en stikdåse. ● Tilslut ikke ladeapparatet til en multistikdåse.

4.6 Transport af maskinen

Anvend altid handsker under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter. Sluk for maskinen, vent, til kniven er standset, og træk sikkerhedsstikket ud. Transporter kun maskinen med afkølet el- motor. Vær opmærksom på maskinens vægt, og anvend egnede hjælpemidler til læsning efter behov (læsseramper eller løfteanordninger). Fastgør maskinen og medtransporterede dele (f. eks. græsopsamlingskurv) ved transport på et lad vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.). Undgå at berøre kniven, når plæneklipperen løftes og bæres. Følg især henvisningerne i kapitlet "Transport". Her beskrives, hvordan maskinen skal løftes eller fastsurres. (Ö 14.) Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

4.7 Transport af batteriet

Batteriet er ikke beskyttet mod alle påvirkninger fra omgivelserne. Hvis batteriet udsættes for bestemte påvirkninger fra omgivelserne, kan det blive beskadiget, og der kan opstå materielle skader. ● Et beskadiget batteri må ikke transporteres. ● Batteriet skal transporteres i maskinen i ikke elektrisk ledende emballage eller en ikke elektrisk ledende transportbeholder. Under transporten uden for maskinen kan batteriet vælte eller glide. Der kan ske personskade og materielle skader. ● Batteriet skal pakkes i emballagen eller transportbeholderen på en sådan måde, at det ikke kan glide. ● Emballagen eller transportbeholderen skal sikres på en sådan måde, at emballagen eller transportbeholderen ikke kan glide.297 DEENFRNLITESPTNOSVFIELRU DA 0478 131 9940 C - DA Lad ikke batteriet ligge i bilen, og udsæt det aldrig for direkte sollys. Lithium-ion-batterier skal behandles særligt forsigtigt ved transport. Det er især vigtigt at kontrollere, at batterierne er kortslutningssikrede under transport. Opbevar derfor den originale emballage til batteriet, og anbring STIHL-batterier i den ubeskadigede originale emballage eller i plæneklipperen under transport.

4.8 Før arbejdet påbegyndes

Kontrollér, at det kun er personer, som har læst betjeningsvejledningen, der anvender maskinen. Vær opmærksom på kommunale forskrifter for anvendelsestider for haveredskaber med elmotor. Undersøg hele det arbejdsområde, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og andre fremmedlegemer, som kan blive slynget væk af maskinen. Forhindringer (f.eks. træstykker, rødder) overses nemt i højt græs. Marker derfor før arbejdet med maskinen alle objekter, der er skjult i græsplænen (forhindringer), som ikke kan fjernes. Før maskinen tages i brug, skal defekte, slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. Din STIHL-forhandler har ekstra skilte og alle andre reservedele på lager. Maskinen må kun anvendes i driftssikker tilstand. Kontrollér før hver brug, – om maskinen er i forskriftsmæssig monteret tilstand, – om klippeværktøjet og hele klippeenheden (kniv, fastgøreselsesdele, klippeanordningskabinet) er i orden. Kontrollér især, om komponenterne sidder korrekt, om de er beskadigede (hakker eller ridser) eller slidte. – sikkerhedsudstyret (f.eks. udkastningsspjæld, kabinet, styrehåndtag, motorstopbøjle) er i orden og fungerer korrekt. – om græsopsamlingskurven er ubeskadiget og korrekt monteret; en beskadiget græsopsamlingskurv må ikke anvendes. – om elmotorens udløbsbremse fungerer. Udfør alt nødvendigt arbejde, eller kontakt en forhandler. STIHL anbefaler en STIHL- forhandler. Tænd aldrig elmotoren uden korrekt monteret kniv. Risiko for overophedning af elmotoren! Følg anvisningerne i kapitlerne "Batteri" (Ö 4.3) og "Ladeapparat" (Ö 4.4).

Brug aldrig maskinen, når der er dyr eller personer, især børn, i fareområdet. Arbejd ikke ved temperaturer under +5° C. Arbejd kun i dagslys eller med god kunstig belysning. Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag. OBS – fare for kvæstelser! Hænder og fødder skal holdes væk fra roterende dele. Rør aldrig den roterende kniv. Stå aldrig i nærheden af udkastningsåbningen. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. Styrehåndtaget skal altid være monteret korrekt og må ikke ændres. Anvend aldrig maskinen, hvis styrehåndtaget er klappet om. De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes. Sørg især for, at motorstopbøjlen aldrig er fastgjort på styret (f. eks. ved at binde den fast). Fastgør aldrig ting til styrehåndtaget (f. eks. arbejdstøj). Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste. Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig. Lad ikke maskinen stå ubeskyttet i regnen. Batterirummet skal altid være lukket, når plæneklipperen er i brug. Tænd for maskinen. Start maskinen forsigtigt iht. henvisningerne i kapitlet "Ibrugtagning af maskinen". (Ö 12.) Sørg for, at der er rigelig afstand mellem fødder og klippeværktøj. Maskinen skal stå på et plant underlag, når den tændes. Maskinen må ikke vippes før og under starten.0478 131 9940 C - DA

Start ikke elmotoren, hvis udkastningskanalen ikke er dækket af udkastningsspjældet eller græsopsamlingskurven. Undgå at slukke og tænde apparatet hyppigt inden for et kort tidsrum, og "leg" ikke med startknappen. Risiko for overophedning af elmotoren! Arbejde på skråninger: Bearbejd altid skråningerne på tværs og aldrig på langs. Mister brugeren kontrollen over maskinen ved en græsslåning på langs, kan brugeren blive kørt over af maskinen. Vær ekstra forsigtig, når køreretningen på skråningen ændres. Sørg altid for et godt fæste på skråninger, og undgå at arbejde på meget stejle skråninger. Af sikkerhedsmæssige årsager må maskinen ikke anvendes på skråninger på over 25° (46,6 %). Risiko for kvæstelser! En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret længde på 100 cm. Anvendelse: OBS – fare for kvæstelser! Hænder og fødder skal holdes væk fra roterende dele. Rør aldrig den roterende kniv. Stå aldrig i nærheden af udkastningsåbningen. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. Forsøg ikke at inspicere kniven, mens maskinen kører. Lad være med at åbne udkastningsspjældet og/eller tage græsopsamlingskurven af, så længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser. Kør kun med maskinen i gangtempo, og løb aldrig med maskinen under arbejdet. Ved at køre hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv. Vær ekstra forsigtig, når du vender maskinen om eller trækker den hen mod dig selv. Risiko for at snuble! Anvend maskinen særligt forsigtigt, når du arbejder i nærheden af skråninger, terrænkanter, lossepladser, grøfter, diger og dæmninger. Sørg især for at holde rigelig afstand til sådanne farlige steder. Kør rundt om ting, der er skjult i græssets vækstlag (vandingssystemer, pæle, vandventiler, fundamenter, elektriske ledninger etc.). Kør aldrig over sådanne objekter. Hvis klippeværktøjet eller maskinen støder på en forhindring eller et fremmedlegeme, skal elmotoren slås fra, sikkerhedsstikket trækkes ud, og maskinen undersøges af en fagmand. Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder. Stands elmotoren, – når maskinen skal vippes under transport over andre flader end græs, – når du skubber maskinen hen til og væk fra græsfladen, – før du tager græsopsamlingskurven af. – før klippehøjden indstilles. Sluk for el-motoren, træk sikkerhedsstikket ud, og kontroller, at klippeværktøjet er helt standset, – før du tager batteriet ud – før maskinen forlades eller står uden opsyn – før du transporterer, løfter eller bærer plæneklipperen – før du løsner blokeringer eller fjerner tilstoppelser i udkastningskanalen – før du kontrollerer, rengør eller udfører arbejde på maskinen (f. eks. nedklapning eller indstilling af styrehåndtaget) – når klippeværktøjet er stødt på et fremmedlegeme. Klippeværktøjet skal i så fald kontrolleres for eventuelle beskadigelser. Maskinen må ikke bruges med en beskadiget eller bøjet knivaksel eller motoraksel. Risiko for kvæstelser på grund af defekte dele! – hvis maskinen begynder at vibrere usædvanlig voldsomt. Hele maskinen, især klippeværktøjet, skal i så fald kontrolleres for eventuelle beskadigelser og løse dele. Beskadigede dele skal udskiftes, før maskinen bruges igen, og løse dele skal tilspændes/skrues til.299 DEENFRNLITESPTNOSVFIELRU DA 0478 131 9940 C - DA

4.10 Vedligeholdelse, rengøring,

reparation og opbevaring Inden nogen form for arbejde på maskinen og inden indstilling eller rengøring skal ● elmotoren slukkes ● sikkerhedsstikket trækkes ud

● batteriet i givet fald tages ud. Før vedligeholdelsesarbejde, rengøring og opbevaring i lukkede rum skal maskinen køle helt af. Rengøring: Efter arbejdet skal hele maskinen gøres grundigt ren. (Ö 13.2) Eventuelle græsrester løsnes først med en pind. Maskinens underside renses med børste og vand. Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f. eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldelene og gøre brugen af din STIHL- maskine mindre sikker. For at undgå overophedning og brandfare skal områderne omkring luftåbningerne på elmotoren og luftføringerne på maskinens underside holdes fri for forurening (f. eks. græs, strå, mos, blade eller udsivende fedt). Vedligeholdelsesarbejder: Det er kun tilladt at udføre de vedligeholdelsesarbejder, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har tilstrækkelig viden herom eller mangler de nødvendige hjælpemidler, bedes du altid henvende dig til en forhandler. STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres af en STIHL- forhandler. STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed. Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af STIHL til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål. Originalt værktøj og tilbehør samt originale reservedele fra STIHL er tilpasset optimalt til maskinen og brugerens behov. Originale STIHL-reservedele kendes på STIHL-reservedelsnummeret, på graveringen STIHL samt på STIHL- reservedelssymbolet. Symbolet kan også stå alene på mindre dele. Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra din STIHL-forhandler. Udskiftes en komponent med en ny, skal det sikres at den nye del forsynes med det samme skilt som den gamle. Kontroller regelmæssigt, om kniven sidder fast, er beskadiget eller slidt. Arbejder på skæremodulet må kun udføres med tykke arbejdshandsker og med stor omhu. Sørg for, at alle møtrikker, bolte og skruer, især knivbolten, er fast tilspændte, så det er sikkert at bruge maskinen. Kontrollér hele maskinen og græsopsamlingskurven for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftsikker tilstand. Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

4.11 Opbevaring, hvis maskinen ikke

skal bruges i længere tid Den afkølede maskine, batteriet og sikkerhedsstikket skal opbevares afbrudt fra hinanden i et tørt, lukket rum, der er utilgængeligt for børn. Kontrollér, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn). Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause). Opbevar maskinen i en driftssikker tilstand. Risiko for kvæstelse! Kraftige vibrationer er som regel tegn på en fejl. Maskinen må under ingen omstændigheder bruges med en beskadiget eller bøjet knivaksel eller med en beskadiget eller bøjet kniv. Har du ikke nok viden herom, skal maskinen repareres af en forhandler - STIHL anbefaler en STIHL-forhandler.0478 131 9940 C - DA

Sørg for korrekt bortskaffelse af det udtjente produkt (plæneklipper, batteri, ladeapparat, tilbehør). Sørg for, at plæneklipperen ikke kan anvendes længere, når den skal bortskaffes. For at forebygge ulykker er det især vigtigt, at sikkerhedsstikket og elkablet fra kontakten til elmotoren fjernes. Risiko for kvæstelser på grund af klippeværktøjet! Lad aldrig en udtjent maskine være uden opsyn. Sørg for, at maskinen og klippeværktøjet opbevares utilgængeligt for børn. Batterier skal bortskaffes afbrudt fra maskinen. Du skal sikre, at batterierne er afladet før bortskaffelse (f. eks. ved at lade elmotoren køre), og at de bortskaffes sikkert og miljøvenligt.

OBS! Læs betjeningsvejlednin- gen grundigt inden ibrugtagning. Risiko for kvæstelser! Der må ikke være uvedkom- mende i fareområdet. Pas på – skarpe knive! Knive fortsætter med at rotere, efter at elmotoren er blevet slukket. Inden der udføres vedligeholdelsesar- bejde på maskinen, fjernes spærringen (sikkerhedsstikket). RMA 443: Tænd for elmotoren. RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC: Start elmotoren. Stands elmotoren. RMA 443 TC, RMA 448 TC: Start fremdrift. Inden der udføres arbejde på maskinen, fjernes spær- ringen (sikkerhedsstikket). Batteriet er for varmt. Opladningen starter efter afkølingsfasen eller bat- teriet kan først bruges efter afkølingsfasen. Batteriet er defekt og skal udskiftes.

Pos. Betegnelse Stk. A Basismaskine 1 B Græsopsamlingskurvens øverste del

C Græsopsamlingskurvens nederste del

● Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt beskrevet arbejde. ● Oplad batteriet (Ö 8.).

komfortstyrehåndtag (RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC) ● 1 Før bøsningen (J) ind i boringen på styrehåndtaget (1). ● 2 Sæt de to skiver (L) på bøsningen med hvælvingen indad. ● 3 Hold bøsningen (J) og skiverne (L), og før dem sammen med styrehåndtaget (1) ind i styrekonsollen (2). ● 4 Sæt møtrikken (M) ind i styrekonsollen som vist. ● 5 Stik skruen (K) udefra og ind gennem boringerne på styrehåndtaget (1) og på styrekonsollen (2). ● 6 Spænd skruen til. Tilspændingsmoment:

Monter elkabel og kabeltræk: ● Læg elkablet (3) og kabeltrækket (4 - RMA443TC, RMA448TC) i holderne på styrekonsollen og på styrehåndtaget som vist (5,6), og fastgør dem med kabelklipsen (7) på styrehåndtaget.

7.3 Montér dobbelt styrehåndtag

(RMA 443) ● Sæt beskyttelsesmuffer (I) på styrehåndtagets nederste dele (1). ● Stik skruen (F) gennem boringen på kabelføringen (G). ● Hold styrehåndtagets øverste del (2) mod styrehåndtagets nederste dele (1). ● Hægt kabelføringen (G) på elkablet (3), og stik skruen (F) gennem boringerne indefra og ud. ● Før skruen (F) indefra og ud gennem boringerne på modsatte side. ● Skru hurtigstrammeren (E) på skruerne (F) (skruen bør rage ca. en gevindskruning op), og klap den op. ● Kontrollér, om monteringen er udført korrekt: Hurtigstrammerne (E) skal være spændt så kraftigt, at de ligger tæt an mod styrehåndtaget, så styrehåndtagets øverste del er forbundet med styrehåndtagets nederste del. Er styrehåndtaget ikke monteret fast, eller sidder hurtigstrammerne ikke korrekt, skal du åbne hurtigstrammerne og dreje dem, til de sidder fast. ● Læg elkablet (3) i holderen (4) på styrekonsollen som vist. Montering af kabelklips: ● Tryk kabelklips (H) på styrehåndtagets øverste del. Afstand mellem kabeklips og kontakt:

Sæt el-kablet (3) ind i kabelklipsen (H) som vist på billedet, luk lasken (5), og lad den gå i indgreb.

7.4 Saml græsopsamlingskurven

● Sæt græsopsamlingskurvens øverste del (B) på græsopsamlingskurvens nederste del (C). Sørg for korrekt position i føringerne. ● Tryk bolten (D) gennem de tilhørende åbninger indefra. ● Lad græsopsamlingskurvens øverste del (B) gå i hak i kurvens nederste del med et let tryk. ● Sæt græsopsamlingskurven på (Ö 9.3).

7. Klargøring af maskinen

Risiko for kvæstelser Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (Ö 4.). Træk sikkerhedsstikket ud inden nogen form for arbejde med plæneklipperen (Ö 9.1). Ved udlevering er batteriet opladet ca. 30 %. Det skal derfor oplades, inden det tages i brug første gang.

Plæneklipperne RMA 443, RMA 443 C,

RMA 443 PC, RMA 443 TC, RMA 448 PC

og RMA 448 TC drives udelukkende med genopladelige STIHL litium-ion-batterier af typen AP. De batterier, der evt. medfølger ved levering, er nøje afstemt efter anvendelsesformålet, men du kan anvende alle batterier af typen AP. Plæneklipperens elektriske system udveksler data med det isatte batteri og tilpasser elmotorens ydelse til den pågældende kapacitet.

8.3 Udtagning/isætning af batteri

RMA 443, RMA 443 C, RMA 443 TC, RMA 448 TC: Plæneklipperne RMA 443, RMA 443 C, RMA 443 TC, RMA 448 TC kan kun anvendes med et batteri. Batteriet kan kun isættes i batterirum (1). Transportrummet (2) er kun beregnet til transport af batteriet. Virkemåde: Når batteriet i batterirum (1) er afladet, skal batteriet tages ud og oplades. RMA 443 PC, RMA 448 PC: Plæneklipperne RMA 443 PC, RMA 448 PC kan anvendes med to batterier. Der er isat batterier i batterirum 1 (3) og batterirum 2 (4). Funktion: Når batterispændingen i batterirum 1 kommer under en bestemt værdi, skifter maskinen automatisk til batteriet i det andet batterirum. Under arbejdet skal der altid være ilagt et batteri i batterirum 1. Batterirum 2 kan om nødvendigt være tomt. Batteriet i batterirum 1 må ikke tages ud, efter at batteriet er afladet. RMA 443, RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC: ● Træk sikkerhedsstikket ud, (Ö 9.1), og hold dækslet på batterirummet åbent. Udtagning af batteri: ● Tryk spærrehåndtaget (1) hen mod batteriet, og træk batteriet (2) opad og ud. Isætning af batteri: ● Sæt batteriet (2) i batterirummet, og tryk det let på plads som vist – der høres en kliklyd.

8.4 Opladning af batteri

Opladningstiden afhænger af forskellige faktorer, f. eks. batteriets temperatur eller omgivelsestemperaturen. Den faktiske opladningstid kan afvige fra den anførte opladningstid. Opladningstiden er angivet på www.stihl.com/charging-times. ● Tag batteriet ud af batterirummet. (Ö 8.3) ● Slut ladeapparatet til strømmen. (Ö 8.2) ● Sæt batteriet (1) ind i føringerne på ladeapparatet (2), og tryk det let ind, indtil det klikker på plads. LED-lampen på ladeapparatet (3) lyser grønt. LED-lamperne på batteriet (4) lyser grønt og viser ladetilstanden. ● Hvis LED-lamperne på ladeapparatet (3) og LED-lamperne på batteriet (4) ikke lyser, skal netstikket trækkes ud. Batteriet er fuldt opladet. ● Tag batteriet ud af ladeapparatet, og sæt det i batterirummet. (Ö 8.3)

Omskiftningen fra batterirum 1 til batterirum 2 kan muligvis registreres med en kort ændring af omdrejningstallet.

På RMA 443 PC und RMA 448 PC tages batteriet ud af og isættes i de to batterirum på samme måde. Når batteriet er sat i ladeapparatet, starter opladningen automatisk. Når batteriet er fuldt opladet, slukker ladeapparatet automatisk. Under opladningen bliver batteriet og ladeapparatet varme.

Visning af ladetilstand: ● Tryk på trykknappen (1). LED- lamperne lyser grønt i ca. 5 sekunder og viser ladetilstanden. ● Hvis højre LED-lampe blinker grønt, skal batteriet oplades. (Ö 8.4) LED-displays: LED'erne lyser eller blinker grønt eller rødt. LED'en lyser grønt. LED'en blinker grønt. LED'en lyser rødt. LED'en blinker rødt. Grønne LED'er indikerer en normal drift, røde LED'er angiver en forstyrrelse. Under opladningen: LED'erne indikerer ladeforløbet med lys og blink. Under opladningen indikeres kapaciteten, der netop lades, med en grønt blinkende LED. Er opladningen udført, slukkes LED'erne automatisk. Fejl En LED-lampe lyser rødt Under opladningen: Batteriet er for varmt eller for koldt, så opladningen ikke kan starte. Opladningen starter automatisk, når batteriet er blevet afkølet eller opvarmet. Under arbejdet: Batteriet er for varmt. Maskinen standser – tag batteriet ud af plæneklipperen, og lad det køle af i et stykke tid. Fire LED-lamper blinker rødt Batteriet er defekt og skal udskiftes. Tre LED-lamper lyser rødt Plæneklipperen er for varm – lad den køle af. Tre LED-lamper blinker rødt Plæneklipperen er defekt og skal kontrolleres af forhandleren. STIHL anbefaler en STIHL-forhandler.

8.6 LED-lampe på ladeapparatet

LED-lampen (3) viser status for ladeapparatet. Den kan lyse grønt eller blinke rødt. LED-lampen lyser grønt, og LED-lamperne på batteriet lyser eller blinker grønt: Batteriet oplades. LED-lampen blinker rødt: Der er ingen elektrisk kontakt mellem batteriet og ladeapparatet, eller der er en fejl i batteriet eller i ladeapparatet. Hvis LED-lampen lyser grønt, og 1 LED- lampe på batteriet lyser rødt, er batteriet for varmt eller for koldt. ● Afhjælp fejlene. (Ö 20.)

Plæneklipperen kan kun tages i brug, når sikkerhedsstikket er sat i lampesoklen bag ved batterirummet. ● Løft dækslet på batterirummet (1) op, og hold det åbent. ● Udtrækning af stik: Træk sikkerhedsstikket (2) ud af lampesoklen (3), og opbevar det afbrudt fra plæneklipperen. Isætning af stik: Tryk sikkerhedsstikket (2) helt ind i sokkel (3). ● Luk dækslet til batterirummet (1).

Risiko for kvæstelse! Sikkerhedsstikket skal trækkes ud før alt arbejde på maskinen, især før transport, før vedligeholdelses- og rengøringsarbejde samt før kontrol. (Ö 4.) Dækslet på batterirummet holdes lukket af to magneter. 120478 131 9940 C - DA

9.3 Græsopsamlingskurv

Påhægtning: ● Åbn og hold udkastningsspjældet (1). ● Hægt græsopsamlingskurven (2) i holderne (3) på maskinens bagside ved hjælp af låsehagerne. ● Luk udkastningsspjældet (1). Afhægtning: ● Åbn og hold udkastningsspjældet (1). ● Løft græsopsamlingskurven (2) bagud, og tag den af. ● Luk udkastningsspjældet (1).

komfortstyrehåndtag (RMA 443 C, RMA 443 PC, RMA 443 TC, RMA 448 PC, RMA 448 TC) Klap styrehåndtaget om: Transportposition (ved rengøring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring): ● Hold i styrehåndtagets øverste del (2) med en hånd på det højeste sted, og løft lidt op (aflastning). ● Tryk låsegrebet (1) ned, og hold det. ● Klap styrehåndtagets øverste del (2) fremad, og sørg for, at elkablet ikke bliver beskadiget. Arbejdsposition (til skubning af maskinen): ● Klap styrehåndtaget (2) bagud, og sørg for, at går helt i indgreb. Klippehøjdejustering: Højden på mono-komfortstyrehåndtaget kan indstilles i to trin: ● Hold i styrehåndtagets øverste del (2) med en hånd på det højeste sted, og løft lidt op (aflastning). ● Tryk låsegrebet (1) ned, og hold det. ● Anbring styrehåndtaget (2) i den ønskede position. ● Slip låsegrebet (1), og sørg for, at styrehåndtaget igen går helt i indgreb.

9.5 Klap dual-styrehåndtaget ned

(RMA 443) Transportposition (ved rengøring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring): ● Løsn drejegrebene (1), indtil de drejer frit. ● Klap styrehåndtagets øverste del (2) ned fremefter. Arbejdsposition (til skubning af maskinen): ● Klap styrehåndtagets øverste del (2) op bagud, og hold fast i det med den ene hånd. ● Skru drejegrebene (1) fast. Sørg for, at kabelføringen (3) sidder korrekt.

9.6 Central klippehøjdeindstilling

Der kan indstilles 6 forskellige klippehøjder. Niveau 1 = 25 mm

Risiko for klemning! Ved betjening af låsegrebet på styrehåndtagets øverste del skal det altid holdes med den ene hånd på det højeste sted. Placer aldrig fingrene mellem styrehåndtaget og konsollen (over og under låsegrebet).

Risiko for klemning! Når drejegrebene løsnes, kan styrehåndtagets øverste del klappe ned. Hold derfor om det højeste sted på styrehåndtagets øverste del med den ene hånd, mens drejegrebene skrues af

DEENFRNLITESPTNOSVFIELRU DA 0478 131 9940 C - DA Niveau 6 = 75 mm Indstilling af klippehøjde: ● Tag fat om holdegrebet (1), træk grebet (2) opad, og hold. ● Indstil den ønskede klippehøjde ved at bevæge maskinen op eller ned. Den aktuelle klippehøjde kan aflæses på skærehøjdeskalaen (3) vha. markeringen (4). ● Slip låsegrebet (2), og lad det gå i hak.

Den luftstrøm, der opstår, når kniven kører, får niveaumåleren (1) til at stige. Når græsopsamlingskurven er fuld, ophører luftstrømmen. Hvis luftstrømmen er for svag, falder niveaumåleren (1) tilbage til hviletilstand. Dette indikerer, at græsopsamlingskurven skal tømmes. Niveaumålerens fulde funktion opnås kun ved en optimal luftstrøm. Ydre forhold som vådt, tæt eller højt græs, lave klippeniveauer, tilsmudsning og lignende kan påvirke luftstrømmen og niveaumålerens funktion. A Græsopsamlingskurven fyldes B Græsopsamlingskurven er fyldt: ● Tøm den fyldte græsopsamlingskurv (Ö 12.5).

Plænen bliver smuk og tæt, hvis den slås ofte og holdes kort. Slå ikke plænen for kort i varme og tørre perioder, da den så svides af solen og kommer til at se grim ud! Klipperesultatet bliver bedre med en skarp kniv end med en sløv. Derfor bør kniven slibes regelmæssigt (STIHL-forhandler).

Skæreydelsen (batteritid) afhænger af græssets tilstand og af den valgte klippehøjde. Skæreydelsen kan øges på følgende måde: – Slå græsset hyppigere – Anvend en større klippehøjde – Reducer fremføringshastigheden – Lad plænen tørre før græsslåningen. Ved behov kan der købes ekstra STIHL lithium-ion-batterier (ekstraudstyr). Eco-tilstand: Plæneklipperen kan indstilles til Eco-tilstand, som forbedrer energieffektiviteten og dermed skæreydelsen. Eco-tilstand aktiveres og deaktiveres med kontakten i batterirummet. (Ö 9.2) Virkemåde: Elmotorens omdrejningstal sænkes automatisk, når behovet for ydelse mindskes. Ved et større ydelsesbehov øges omdrejningstallet igen inden for brøkdele af et sekund.

10.3 Brugerens arbejdsområde

● Brugeren skal af sikkerhedsmæssige grunde altid opholde sig i arbejdsområdet bag styrehåndtaget, når elmotoren er tændt. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. ● Plæneklipperen må udelukkende betjenes af én person, og alle andre tilstedeværende personer skal holde sig på forsvarlig afstand. (Ö 4.)

10.4 Korrekt belastning af elmotoren

Start ikke plæneklipperen i højt græs. Vælg en højere klippehøjdeindstilling, hvis elmotoren er svær at få i gang. Plæneklipperen må kun belastes så meget, at elmotorens omdrejningstal ikke falder væsentligt. Hvis omdrejningstallet falder ved slåning af højt græs, skal der vælges en højere klippehøjdeindstilling, og/eller fremføringshastigheden skal reduceres.

10.5 Når kniven blokerer

Stands straks elmotoren, og træk sikkerhedsstikket ud. Find derefter årsagen, og sørg for at udbedre fejlen.

10. Arbejdsanvisninger

overbelastningsbeskyttelse Hvis elmotoren overbelastes under arbejdet, kobler det elektrisk system motoren fra. Ved termisk overbelastning lyser tre røde LED-lamper på batteriet. (Ö 8.5) Årsager til overbelastning: – Sløv kniv, – Græsslåning i for højt græs eller for lavt indstillet klippehøjde – For høj fremføringshastighed – Utilstrækkelig rengøring af køleluftføringen (luftåbninger). Ibrugtagning efter pause Efter en afkølingstid på op til 10 min. (afhængigt af omgivelsestemperaturen) tages maskinen igen i brug på normal vis. (Ö 12.) Maskinen er udstyret med flere sikkerhedsanordninger for sikker betjening og beskyttelse mod ukorrekt brug.

Elmotoren kan kun tændes, når sikkerhedsstikket er sat i (Ö 9.1).

11.2 Beskyttelsesudstyr

Plæneklipperen er udstyret med beskyttelsesudstyr, som forhindrer utilsigtet kontakt med kniven og med det afklippede græs. Hertil hører kabinettet, udkastningsspjældet, græsopsamlingskurven og det korrekt monterede styrehåndtag.

11.3 Tohåndsbetjening

Elmotoren kan kun startes, hvis du trykker på startknappen og holder den nede med højre hånd og samtidig trækker motorstopbøjlen mod styrehåndtaget med venstre hånd.

11.4 Elmotorens udløbsbremse

Når motorstopbøjlen slippes, standser kniven efter mindre end 3 sekunder. En integreret udløbsbremse på elmotoren forkorter udløbstiden, indtil kniven er standset. Mål udløbstiden Når elmotoren er startet, roterer kniven, og der høres en susen. Udløbstiden svarer til støjens varighed efter elmotorens udkobling, og den kan måles med et stopur.

● Oplad batteriet, og sæt det derefter i batterirummet. (Ö 8.4) ● Isæt sikkerhedsstikket. (Ö 9.1)

plæneklipperen ● 1 Tryk på startknappen (1), og hold den inde. 2 Træk motorstopbøjlen (2) mod styrehåndtaget, og hold den der. ● Startknappen (1) kan slippes igen, når motorstopbøjlen (2) er trykket op.

plæneklipperen ● Slip motorstopbøjlen (1). Elmotoren og kniven standser efter en kort udløbstid.

11. Sikkerhedsanordninger

Risiko for kvæstelse! Hvis der konstateres en defekt i en af sikkerhedsanordningerne, må maskinen ikke bruges. Kontakt en forhandler, STIHL anbefaler en STIHL-forhandler.

12. Tag maskinen i brug

Risiko for kvæstelser! Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed". (Ö 4.) Start ikke plæneklipperen i højt græs. Vælg en højere klippehøjdeindstilling, hvis elmotoren er svær at få i gang.

RMA 448 TC) 1 Start fremdriften ● Start elmotor. (Ö 12.2) ● Træk bøjlen til fremdriften (1) mod styrehåndtaget, og hold den der. Fremdriften aktiveres, og plæneklipperen kører fremad. 2 Stop fremdriften ● Slip bøjlen til fremdriften (1). Fremdriften deaktiveres, og plæneklipperen standser. Elmotoren og kniven kører videre.

12.5 Tøm græsopsamlingskurv

● Hægt græsopsamlingskurven af. (Ö 9.3) ● Åbn græsopsamlingskurven på låselasken (1). Klap græsopsamlingskurvens øverste del (2) op, og hold. Klap græsopsamlingskurven bagud, og tøm den for afklippet affald. ● Luk græsopsamlingskurven. ● Sæt græsopsamlingskurven på. (Ö 9.3)

Årlig vedligeholdelse udført af forhandleren: Plæneklipperen bør kontrolleres af forhandleren en gang om året. STIHL anbefaler en STIHL-forhandler.

13.2 Rengør maskinen

Vedligeholdelsesinterval: Efter hver brug Omhyggelig behandling beskytter maskinen mod skader og forlænger levetiden. ● Udtag batteri (Ö 8.3) ● Hægt græsopsamlingskurven af (Ö 9.3) Rengøringsstilling RMA 443 C, RMA443PC, RMA443TC, RMA448PC, RMA448TC: ● Stå til højre for maskinen, når den skal vippes op på højkant. ● Stil styrehåndtagets øverste del (1) i den laveste position (lad den gå til anslag, låsegrebet går ikke i indgreb i denne position). (Ö 9.4) ● Åbn udkastningsspjældet (2) med højre hånd, og hold det. ● Hold om konsollen med venstre hånd som vist på billedet, og hold udkastningsspjældet åbent. Aktivér samtidig låsegrebet (3) med tommelfingeren, og hold det. ● Hold maskinen i forreste holdegreb med højre hånd, og vip den langsomt bagud, indtil styrehåndtaget ligger på jorden som vist på billedet. ● Slip udkastningsspjældet (2) og låsegrebet (3), og kontrollér, at maskinen står sikkert. Rengøringsposition RMA 443: ● Hold styrehåndtagets øverste del (1), og åbn hurtigstrammeren – klap den ned. ● Læg styrehåndtagets øverste del (1) bagud. ● Åbn og hold udkastningsspjældet (2). ● Løft plæneklipperen op foran, og stil den som vist i rengøringspositionen. Sørg for, at maskinen står stabilt. Bemærk Plæneklipperne RMA 443 TC og RMA 448 TC er udstyret med baghjulsdrev. Risiko for kvæstelser! Før græsopsamlingskurven tages af, skal elmotoren være standset af hensyn til sikkerheden.

Risiko for kvæstelser Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (Ö 4.). Inden al arbejde på plæneklipperen trækkes sikkerhedsstikket ud (Ö 9.1). Risiko for kvæstelse! Stil plæneklipperen på et fast, vandret og jævnt underlag, før du vipper den på højkant. Maskinen kan vælte, når der arbejdes i rengøringspositionen. Stå altid ved siden af maskinen. Arbejd aldrig foran eller bag ved plæneklipperen. 240478 131 9940 C - DA

Anvisninger for rengøring: ● Fjern snavs med lidt vand, med en børste eller med en klud. Sørg især for at rengøre kniven. Ret aldrig en vandstråle mod dele på elmotoren, pakninger, lejesøler og elektriske komponenter såsom batterier eller kontakter. ● Løsn først eventuelle græsrester med en træpind. ● Snavs og urenheder skal fjernes fra luftåbningerne på elmotoren og luftføringerne på undersiden af maskinen for at sikre tilstrækkelig køling af elmotoren. ● Anvend om nødvendigt et specialrensemiddel (f. eks. STIHL- specialrensemiddel).

Vedligeholdelsesinterval: Før hver brug ● Rengør batteriet med en fugtig klud. ● Kontroller ved synskontrol, om batteriet er beskadiget. Batterier med synlige skader (f. eks. revner eller udsivende væske) må ikke bruges.

Vedligeholdelsesinterval: Før hver brug Kontroller tilslutningsledningen for skader, og hold luftudtagene fri for snavs.

13.6 Kontrol af knivens slid

Vedligeholdelsesinterval: Før hver brug ● Vip plæneklipperen om i rengøringsposition. (Ö 13.2) ● Rengør kniven (1). ● Knivtykkelsen A skal kontrolleres mindst 5 steder med en skydelære. Det er især vigtigt, at området omkring knivbladene har minimumtykkelsen. ● Knivbredden B i det grå område X skal kontrolleres mindst tre steder med en skydelære. Slidgrænser: Knivtykkelse A: > 2 mm Knivbredde B: > 55 mm Kniven skal udskiftes, – hvis den er beskadiget eller slidt (hakker, revner), – hvis måleværdierne er nået på et eller flere steder, eller hvis disse ligger uden for de tilladte grænser.

13.7 Afmonter og montér kniv

1 Afmontering: ● Brug en egnet træklods (1) til at holde imod på kniven (2). ● Skru knivbolten (3) ud, og tag kniven (2) af. 2 Montering: ● Rens knivens anlægsflade og knivbøsningen. ● Sæt kniven (2) på knivbøsningen som vist på billedet. Låsetappene (5) skal anbringes i udstansningerne (6) i kniven. ● Brug en egnet træklods (1) til at holde imod på kniven (2). Risiko for kvæstelser! Knive slides mere eller mindre kraftigt, afhængigt af hvor og hvor længe de har været i brug. Anvendes maskinen på et sandet underlag eller ofte under tørre forhold, slides kniven mere og hurtigere end normalt. En slidt kniv kan knække og forårsage alvorlige kvæstelser. Følg derfor altid anvisningerne vedrørende knivens vedligeholdelse.

Brug en passende topnøgle (22 mm) til at løsne og fastspænde knivbolten, så du undgår at beskadige den. Risiko for kvæstelse! Kniven må kun monteres som vist på billedet. Det er især vigtigt, at laskerne (7) peger nedad. Låseskiven (4) skal udskiftes, hver gang der skiftes kniv. Knivbolten (3) skal udskiftes, hver gang kniven udskiftes. Det foreskrevne tilspændingsmoment for knivbolten skal overholdes nøje, da dette sikrer, at klippeværktøjet fastgøres ordentligt.

DEENFRNLITESPTNOSVFIELRU DA 0478 131 9940 C - DA ● Påfør Loctite 243 på knivboltens gevind (3). ● Sæt låseskiven (4) på med den hvælvede side vendt mod kniven som vist, og fastspænd den med knivbolten (3). Tilspændingsmoment:

Hvis du mangler den nødvendige viden eller de nødvendige værktøjer, bør du få kniven slebet hos en fagmand (STIHL anbefaler en STIHL-forhandler). Hvis kniven slibes forkert (forkert slibevinkel, ubalance osv.), påvirkes maskinens funktion, og især skæreydelsen (batteritid) kan forringes, og støjemissionen kan øges. Slibningsvejledning ● Demontering af kniven. (Ö 13.7) ● Afkøl kniven under slibningen, f. eks. med vand. Den må ikke blive blå, da skæreevnen i så fald forringes. ● Slib kniven ensartet for at undgå vibrationer på grund af ubalance. ● Hold en slibevinkel på 30°. ● Overhold slidgrænserne. (Ö 13.6)

13.9 Opbevaring (vinterpause)

Opbevaring af plæneklipper: Træk sikkerhedsstikket af, og tag batteriet ud. Sikkerhedsstikket skal opbevares afbrudt fra plæneklipperen på et sted, hvor uvedkommende, især børn, ikke har adgang til det. Opbevar plæneklipperen i et tørt, lukket og støvfrit rum. Kontroller, at den er beskyttet mod utilsigtet brug (f. eks. børns brug). Plæneklipperen må kun opbevares i driftssikker tilstand. Klap evt. styrehåndtaget om. Alle møtrikker, bolte og skruer skal være fastspændte. Udskift ulæselige fare- og advarselshenvisninger på maskinen, og kontrollér hele maskinen for slid og beskadigelser. Udskift slidte eller beskadigede dele. Eventuelle fejl på maskinen skal altid afhjælpes før opbevaringen. Ved længere driftspauser (vinterpause) skal følgende punkter udføres: ● Rengør alle udvendige dele grundigt. ● Smør samtlige bevægelige dele godt ind i olie/fedt. Opbevaring af batteri: ● Tag batteriet ud af batterirummet eller ladeapparatet. ● Rengør batteriet. ● Opbevar batteriet i et tørt, lukket og støvfrit rum i ikke elektrisk ledende emballage. Sørg for, at batterierne er beskyttet mod utilsigtet brug (f. eks. børns brug). ● Opbevar ikke reservebatteriet i ubrugt stand – brug batterierne skiftevis. ● For at opnå den optimale levetid må batteriet kun anvendes i det tilladte temperaturområde (Ö 19.1), og ved opbevaring skal batteriet være i en ladetilstand mellem 20 % og 40 % (2 grønne lysende LED-lamper). Opbevaring af ladeapparat: ● Tag batteriet ud, og træk netstikket ud. ● Rengør ladeapparatet. ● Ladeapparatet skal opbevares i et tørt, lukket og støvfrit rum, afbrudt fra batteriet. Kontroller, om ladeapparatet er beskyttet mod utilsigtet brug (f. eks. børns brug). Ladeapparatet må ikke hænges op i tilslutningsledningen.

14.1 Før du løfter og fastgør

Risiko for kvæstelse! Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (Ö 4.). Træk sikkerhedsstikket ud inden nogen form for arbejde med plæneklipperen (Ö 9.1). Brug altid egnede personlige værnemidler (sikkerhedssko, solide handsker), når maskinen bæres. Lithium-ion-batterier skal transporteres særligt forsigtigt (Ö 4.3). 270478 131 9940 C - DA

Sådan bærer du maskinen: ● To personer: Maskinen må kun løftes ved hjælp af det forreste holdegreb (1) og ved hjælp af styrehåndtaget (3). Sørg altid for tilstrækkelig afstand mellem kniven og kroppen (især fødder og ben). ● Én person: Løft og bær maskinen med den ene hånd midterst på transportgrebet (2) og den anden hånd på det nederste transportgreb (1). Fastgøring af maskinen: ● Maskinen må kun transporteres på et rent, plant lad stående på alle fire hjul og sikret med egnede fastgørelseselementer. ● Fastgør tove og seler på de markerede punkter (4).

Transportforskrifterne er anført på www.stihl.com/safety-data-sheets. Vigtige anvisninger til vedligeholdelse af produktgruppen Plæneklipper, håndbetjent og batteridrevet (STIHL RMA) Firmaet STIHL påtager sig intet ansvar for ting- og personskader, som opstår som følge af manglende overholdelse af henvisningerne i betjeningsvejledningen, især hvad angår sikkerhed, betjening og vedligeholdelse, eller ved anvendelse af ikke godkendte påbygningskomponenter eller reservedele. For at undgå skader og unødig slitage på din STIHL-maskine skal du altid følge nedenstående vigtige anvisninger:

Nogle dele af STIHL-maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt. Dertil hører bl. a.: –Kniv – Græsopsamlingskurv –Batteri

2. Overholdelse af anvisningerne i

denne betjeningsvejledning Brug, vedligeholdelse og opbevaring af STIHL-maskinen skal ske med største omhu som beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af manglende overholdelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne. Dette gælder især i følgende tilfælde: – Forkert elektrisk tilslutning (spænding). – Produktændringer, der ikke er godkendt af STIHL. – Anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til maskinen eller ikke er af tilstrækkelig kvalitet. – Brug af produktet til andet end det af producenten foreskrevne formål. – Anvendelse af produktet ved sportsarrangementer eller i konkurrencer. – Følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejder

Alle former for arbejder, der er beskrevet i afsnittet "Vedligeholdelse", skal foretages regelmæssigt. Hvis disse vedligeholdelsesarbejder ikke kan udføres af brugeren selv, skal de udføres af en forhandler. STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres hos en STIHL- forhandler. STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed. Såfremt disse arbejder ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for. Herunder hører bl.a.: – Skader på køremotoren på grund af utilstrækkelig rensning af køleluftføringen (luftudtagene). – Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring.

15. Sådan minimerer du slid

og undgår skader311 DEENFRNLITESPTNOSVFIELRU DA 0478 131 9940 C - DA – Skader på maskinen som følge af anvendelse af andre reservedele af utilstrækkelig kvalitet. – Skader som følge af ikke udført eller utilstrækkelig vedligeholdelse eller skader pga. vedligeholdelses- eller reparationsarbejde, som ikke udføres på forhandlernes værksteder. Det afskårne græs må ikke smides i skraldespanden, men bør derimod komposteres. Emballage, maskine og tilbehør er fremstillet af materialer, der kan genbruges, og som skal bortskaffes i overensstemmelse hermed. Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Derfor skal maskinen afleveres på en genbrugsstation, når den er opslidt. Følg anvisningerne i kapitlet "Bortskaffelse" (Ö 4.12) i forbindelse med bortskaffelse. Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt. Batterier skal altid bortskaffes på korrekt vis – de lokale forskrifter skal overholdes. Batterier må ikke smides ud med det almindelige affald, men skal afleveres hos forhandleren eller et indsamlingssted for miljøfarligt affald. Kniv til RMA 443, RMA 443 C, RMA 443 PC, RMA 443 TC:

18.1 Plæneklipper, håndbetjent og

batteridrevet (STIHL RMA) STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Østrig erklærer, at vi har det fulde ansvar for, at maskinen Plæneklipper, håndbetjent og batteridrevet (STIHL RMA) er i overensstemmelse med følgende EU- direktiver: 2000/14/EC, 2014/30/EU, 2006/42/EC, 2006/66/EC, 2011/65/EU Produkterne er udviklet i overensstemmelse med følgende standarder: EN 60335-1, EN 60335-2-29, EN 60335- 2-77, EN 55014-1, EN 55014-2 For udvikling og fremstilling af produkterne er de gyldige udgaver af standarderne på produktionstidspunktet gældende. Anvendt procedure for overensstemmelsesvurdering: Tillæg VIII (2000/14/EC) Navn og adresse på pågældende myndighed: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg, Tyskland Sammensætning og opbevaring af teknisk dokumentation: Sven Zimmermann STIHL Tirol GmbH Konstruktionsåret og maskinnummeret står på maskinens mærkeplade. RMA 443.0:

16. Miljøbeskyttelse

17. Standardreservedele

Knivbolten skal udskiftes, når kniven udskiftes, og låseskiven skal udskiftes i forbindelse med hver montering. Reservedele fås hos en STIHL-forhandler.

Type EC-motor Spænding 36 V Beskyttelsesklasse III Kapslingsklasse IPX 1 Skæreanordning Knivbjælke Skæreanordningens omdrejningstal 3150 o/min Klippeanordningens omdrejningstal Eco- tilstand 2800 o/min Drev knivbjælke Permanent Tilspændingsmo- ment knivbolt 60 - 65 Nm Klippehøjde 25 - 75 mm Græsopsamlingskurv 55 l Hjul-Ø foran 180 mm Hjul-Ø bagtil 200 mm RMA 443.0 Serienummer 6338 Batteri-motorenhed MVP 600 Forbrugseffekt 600 W Længde 144 cm Bredde 48 cm Højde 109 cm Vægt (uden batteri) 20 kg Klippebredde 41 cm Støjemissioner: I henhold til direktivet 2000/14/EC: Garanteret lydeffekt- niveau L WAd 92 dB(A) I henhold til direktivet 2006/42/EC: Støjniveau på arbejdspladsen L

2 dB(A) Hånd-arm vibrationer: Anført vibrationskarakteristik iht. EN 12096: Målt værdi a

DEENFRNLITESPTNOSVFIELRU DA 0478 131 9940 C - DA Længde 138 cm Bredde 49 cm Højde 108 cm Vægt (uden batteri) 21 kg Klippebredde 41 cm Støjemissioner: I henhold til direktivet 2000/14/EC: Garanteret lydeffekt- niveau L WAd 92 dB(A) I henhold til direktivet 2006/42/EC: Støjniveau på arbejdspladsen L

2 dB(A) Hånd-arm vibrationer: Anført vibrationskarakteristik iht. EN 12096: Målt værdi a

Måling iht. EN 20643 RMA 443.0 PC Serienummer 6338 Batteri-motorenhed MVP 850 S Forbrugseffekt 850 W Længde 138 cm Bredde 49 cm Højde 108 cm Vægt (uden batteri) 21 kg Klippebredde 41 cm Støjemissioner: I henhold til direktivet 2000/14/EC: Garanteret lydeffekt- niveau L WAd 92 dB(A) I henhold til direktivet 2006/42/EC: Støjniveau på arbejdspladsen L

Måling iht. EN 20643 RMA 443.0 TC Serienummer 6338 Batteri-motorenhed MVP 850 Forbrugseffekt 850 W Længde 138 cm Bredde 49 cm Højde 108 cm Vægt (uden batteri) 23 kg Klippebredde 41 cm Fremdrift 1 gear Kørehastighed 3,5 km/t Støjemissioner: I henhold til direktivet 2000/14/EC: Garanteret lydeffekt- niveau L WAd 92 dB(A) I henhold til direktivet 2006/42/EC: Støjniveau på arbejdspladsen L

2dB(A) Hånd-arm vibrationer: Anført vibrationskarakteristik iht. EN 12096: Målt værdi a

Måling iht. EN 20643 RMA 448.0 PC Serienummer 6358 Batteri-motorenhed MVP 850 S Forbrugseffekt 850 W RMA 443.0 PC Længde 147 cm Bredde 50 cm Højde 113 cm Vægt (uden batteri) 24 kg Klippebredde 46 cm Støjemissioner: I henhold til direktivet 2000/14/EC: Garanteret lydeffekt- niveau L WAd 96 dB(A) I henhold til direktivet 2006/42/EC: Støjniveau på arbejdspladsen L

2 dB(A) Hånd-arm vibrationer: Anført vibrationskarakteristik iht. EN 12096: Målt værdi a

Måling iht. EN 20643 RMA 448.0 TC Serienummer 6358 Batteri-motorenhed MVP 850 Forbrugseffekt 850 W Længde 147 cm Bredde 50 cm Højde 113 cm Vægt (uden batteri) 24 kg Klippebredde 46 cm Fremdrift 1 gear Kørehastighed 3,5 km/t Støjemissioner: I henhold til direktivet 2000/14/EC: Garanteret lydeffekt- niveau L WAd 96 dB(A) I henhold til direktivet 2006/42/EC:

Dette symbol henviser til angivelsen af antallet af battericeller og energiindholdet efter batteriproducentens specifikationer. Energiindholdet, der er til rådighed ved brug, er lavere.

REACH er en EU-forordning om registrering, vurdering og godkendelse af kemikalier. Oplysninger om opfyldelse af REACH- forordningen (EF) nr. 1907/2006 er angivet på www.stihl.com/reach. Fejl: Elmotoren starter ikke Mulig årsag: – Batteriets ladetilstand for lav – på batteriet blinker 1 LED-lampe grønt – Batteri for koldt/for varmt – på batteriet lyser 1 LED-lampe rødt – Fejl i batteri – på batteriet blinker 4 LED- lamper rødt – RMA 443 PC, RMA 448 PC: Der er ikke indlagt et batteri i batterirum 1 – Plæneklipperen er for varm – på batteriet lyser 3 LED-lamper rødt – Fejl i plæneklipper – på batteriet blinker 3 LED-lamper rødt – Startknappen er ikke trykket ind – Sikkerhedsstik ikke sat i – Afbrudt elektrisk forbindelse mellem plæneklipperen og batteriet – Elmotoren er overbelastet på grund af for højt eller for fugtigt græs. – Fugt i maskinen og/eller batteriet – Plæneklipperens kabinet er tilstoppet – Sikring i sikkerhedsstik er defekt Afhjælpning: – Oplad batteriet (Ö 8.4) – Lad batteriet varme op eller køle af – Tag batteriet ud, og sæt det i igen. Kontakt om nødvendigt din forhandler

– RMA 443 PC, RMA 448 PC: Indsæt batteriet i batterirum 1 – Lad plæneklipperen køle af – Rengør de elektriske kontakter i batterirummet (Ö 13.2). Kontakt om nødvendigt din forhandler (#) – Tryk på startknappen (Ö 12.2) – Indsæt sikkerhedsstik (Ö 9.1) – Sæt batteriet korrekt i (Ö 8.3). Rengør de elektriske kontakter i batterirummet (Ö 13.2) – Start ikke elmotoren i højt græs, tilpas klippehøjden (Ö 9.6) – Tag batteriet ud, og tør det. Rengør eller tør batterirummet (Ö 8.3) – Rengør plæneklipperens kabinet (Ö 13.2) – Skift sikkerhedsstik (#) Fejl: Elmotoren standser under drift Mulig årsag: – Plæneklipperen for varm – på batteriet lyser 3 LED-lamper rødt – Elektriske fejl – Sikkerhedsstik ikke sat korrekt i – Maskinen er overbelastet pga. græsslåning i for højt eller for fugtigt græs – Fejl i plæneklipper Afhjælpning: – Lad plæneklipperen køle af – Tag batteriet ud, og sæt det i igen (Ö 8.3) – Isæt sikkerhedsstikket (Ö 9.1) – Tilpas klippehøjden og klippehastigheden til forholdene (Ö 9.6) – Reparer plæneklipperen (#) Fejl: Kraftige vibrationer ved brug Mulig årsag: – Knivbolten er løs – Kniven er ikke afbalanceret Afhjælpning: – Fastspænd knivbolten (Ö 13.7) Støjniveau på arbejdspladsen L

2 dB(A) Hånd-arm vibrationer: Anført vibrationskarakteristik iht. EN 12096: Målt værdi a

Måling iht. EN 20643 Batteriteknologi Lithium-ion Spænding 36 V Kapacitet i Ah Se mærkeplade Energiindhold i Wh Se mærkeplade Vægt i kg Se mærkeplade Tilladt temperaturområde -10 °C til +50 °C RMA 448.0 TC

# Kontakt evt. en forhandler, STIHL anbefaler en STIHL-forhandler.315 DEENFRNLITESPTNOSVFIELRU DA 0478 131 9940 C - DA – Slib (afbalancer) kniven, eller udskift den (Ö 13.8) Fejl: Ujævnt snit, plænen bliver gul Mulig årsag: – Kniven er sløv eller slidt – Fremføringshastigheden er for stor i forhold til klippehøjden Afhjælpning: – Slib eller udskift kniven (Ö 13.8) – Reducer fremføringshastigheden, og/eller vælg den rigtige klippehøjde (Ö 9.6) Fejl: Startbesvær eller fald i elmotorens ydelse Mulig årsag: – Batteriet afladet – Græsslåning i for højt eller for fugtigt græs – Plæneklipperens kabinet er tilstoppet – Kniven er sløv eller slidt Afhjælpning: – Oplad batteriet (Ö 8.4) – Tilpas klippehøjden og klippehastigheden til forholdene (Ö 9.6) – Rengør plæneklipperens kabinet (Ö 13.2) – Slib eller udskift kniven (Ö 13.8) Fejl: Udkastningskanalen er tilstoppet Mulig årsag: – Kniven er slidt – Græsslåning i for højt eller for fugtigt græs Afhjælpning: – Udskift kniven (Ö 13.8) – Tilpas klippehøjden og klippehastigheden til forholdene (Ö 9.6) Fejl: Driftstid for kort Mulig årsag: – Batteri ikke fuldt opladet – RMA 443 PC, RMA 448 PC: Der er ikke indlagt et batteri, eller der er et afladet batteri i batterirum 2 – Græsslåning i for højt eller for fugtigt græs – Plæneklipperens kabinet er tilstoppet – Kniven er sløv eller slidt – Batteriets driftstid er overskredet Afhjælpning: – Oplad batteriet (Ö 8.4) – RMA 443 PC, RMA 448 PC: Indsæt et opladet batteri i batterirum 2 – Tilpas klippehøjden og klippehastigheden til forholdene (Ö 9.6) – Rengør plæneklipperens kabinet (Ö 13.2) – Slib eller udskift kniven (Ö 13.8) – Udskift batteriet (#) Fejl: Batteriet sidder fast ved isætning i batterirummet Mulig årsag: – Føringer eller elektriske kontakter i batterirummet snavsede Afhjælpning: – Rengør føringer eller elektriske kontakter i batterirummet (Ö 13.2) Fejl: Batteriet oplades ikke, selvom LED- lampen på ladeapparatet lyser grønt. Mulig årsag: – Batteriet er for koldt/for varmt (en rød LED-lampe på batteriet lyser) Afhjælpning: – Lad batteriet varme op eller køle af (Ö 8.4). Ladeapparatet må kun anvendes i lukkede og tørre rum ved temperaturer på mellem +5 °C og +40 °C. Fejl: Opladningen starter ikke, når batteriet er sat i ladeapparatet Mulig årsag: – Batteri for koldt/for varmt – på batteriet lyser 1 LED-lampe rødt – Ingen elektrisk kontakt mellem ladeapparat og batteri – Ladeapparatets strømforsyning defekt Afhjælpning: – Lad batteriet blive siddende i ladeapparatet. Opladningen starter automatisk, så snart det tilladte temperaturområde er nået. – Tag batteriet ud, og sæt det i igen (Ö 8.3) – Slut ladeapparatet til strømmen (Ö 8.2) – Kontroller strømforsyningen – Kontroller ladeapparatet, og udskift det om nødvendigt (#) Fejl: Batteri oplades ikke, ingen LED-lamper lyser Mulig årsag: – Ingen elektrisk kontakt mellem ladeapparat og batteri0478 131 9940 C - DA

– Ladeapparatets strømforsyning defekt Afhjælpning: – Tag batteriet ud af batterirummet, og sæt det i igen (Ö 8.3) – Slut ladeapparatet til strømmen (Ö 8.2) – Kontrollér strømforsyningen – Kontrollér ladeapparatet, og udskift det om nødvendigt (#) Fejl: LED-lampen på ladeapparatet blinker rødt Mulig årsag: – Ingen elektrisk kontakt mellem ladeapparat og batteri – Batteri defekt (4 LED-lamper på batteriet blinker rødt i ca. 5 sekunder) – Ladeapparat defekt Afhjælpning: – Tag batteriet ud af batterirummet, og sæt det i igen (Ö 8.3) – Kontrollér batteriet, og udskift det om nødvendigt (#) – Kontrollér ladeapparatet, og udskift det om nødvendigt (#)

21.1 Leveringsbekræftelse

21.2 Servicebekræftelse

Giv denne betjeningsvejledning til din STIHL-forhandler i forbindelse med vedligeholdelsesarbejde. Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.

Service udført den Dato for næste serviceeftersyn
