BRUKSANVISNING Pro Minute AntiCalc GV8600 TEFAL

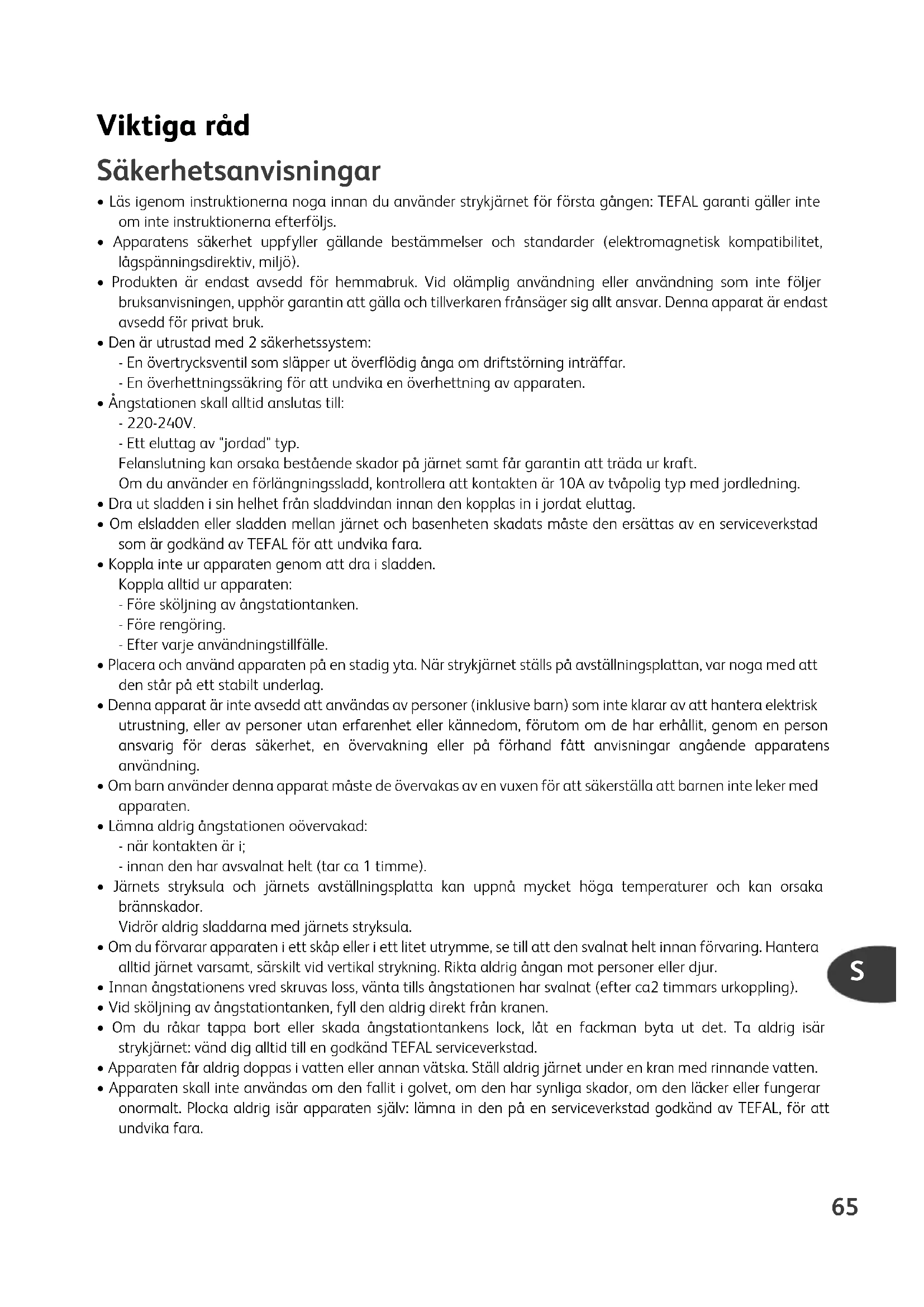

• Läs igenom instruktionerna noga innan du använder strykjärnet för första gången: TEFAL garanti gäller inte om inte instruktionerna efterföljs.

• Apparatens säkerhet uppfyller gällande bestämmelser och standarder (elektromagnetisk kompatibilitet, lågspänningsdirektiv, miljö).

• Produkten är endast avsedd för hemmabruk. Vid olämplig användning eller användning som inte följer bruksanvisningen, upphör garantin att gälla och tillverkaren frånsäger sig allt ansvar. Denna apparat är endast avsedd för privat bruk.

• Den är utrustad med 2 säkerhetssystem: - En övertrycksventil som släpper ut överflödig ånga om driftstörning inträffar. - En överhettningssäkring för att undvika en överhettning av apparaten.

• Ångstationen skall alltid anslutas till: - 220-240V. - Ett eluttag av "jordad" typ. Felanslutning kan orsaka bestående skador på järnet samt får garantin att träda ur kraft. Om du använder en förlängningssladd, kontrollera att kontakten är 10A av tvåpolig typ med jordledning.

• Dra ut sladden i sin helhet från sladdvindan innan den kopplas in i jordat eluttag.

• Om elsladden eller sladden mellan järnet och basenheten skadats måste den ersättas av en serviceverkstad som är godkänd av TEFAL för att undvika fara.

• Koppla inte ur apparaten genom att dra i sladden. Koppla alltid ur apparaten: - Före sköljning av ångstationtanken. - Före rengöring. - Efter varje användningstillfälle.

• Placera och använd apparaten på en stadig yta. När strykjärnet ställs på avställningsplattan, var noga med att den står på ett stabilt underlag.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) som inte klarar av att hantera elektrisk utrustning, eller av personer utan erfarenhet eller kännedom, förutom om de har erhållit, genom en person ansvarig för deras säkerhet, en övervakning eller på förhand fått anvisningar angående apparatens användning.

• Om barn använder denna apparat måste de övervakas av en vuxen för att säkerställa att barnen inte leker med apparaten.

• Lämna aldrig ångstationen oövervakad: - när kontakten är i; - innan den har avsvalnat helt (tar ca 1 timme).

• Järnets stryksula och järnets avställningsplatta kan uppnå mycket höga temperaturer och kan orsaka brännskador. Vidrör aldrig sladdarna med järnets stryksula.

• Om du förvarar apparaten i ett skåp eller i ett litet utrymme, se till att den svalnat helt innan förvaring. Hantera alltid järnet varsamt, särskilt vid vertikal strykning. Rikta aldrig ångan mot personer eller djur.

• Innan ångstationens vred skruvas loss, vänta tills ångstationen har svalnat (efter ca2 timmars urkoppling).

• Vid sköljning av ångstationtanken, fyll den aldrig direkt från kranen.

• Om du råkar tappa bort eller skada ångstationtankens lock, låt en fackman byta ut det. Ta aldrig isär strykjärnet: vänd dig alltid till en godkänd TEFAL serviceverkstad.

• Apparaten får aldrig doppas i vatten eller annan vätska. Ställ aldrig järnet under en kran med rinnande vatten.

• Apparaten skall inte användas om den fallit i golvet, om den har synliga skador, om den läcker eller fungerar onormalt. Plocka aldrig isär apparaten själv: lämna in den på en serviceverkstad godkänd av TEFAL, för att undvika fara. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 6566 Produktbeskrivning

4. Avställningsyta för strykjärnet

5. Kabel mellan strykjärnet och behållaren

a - Grön lampa: “klar att använda” b - Reglage för ånga c - Röd lampa: “löstagbar vattentank tom” d - Orange lampa: “skölj ångstationstanken”

7. Strömbrytare med lampa för att slå

9. Spärr för strykjärnet på basenheten

10. Löstagbar vattentank

11. Påfyllningshål för den löstagbara

12. Handtag för den löstagbara vattentanken

16. Utrymme för ångsladd

Spärr för strykjärnet på basenheten - « Lås – System »

• Ångstationen är utrustad med en spärr som låser strykjärnet på basenheten för att underlätta transport och förvaring – fig.1: - Lås – fig.2. - Lås upp – fig.3.

• För att transportera ångstationen med strykjärnets handtag: - ställ strykjärnet på avställningsytan och fäll upp spärren på strykjärnet ända tills den låses (ett «klick» hörs) – fig.2. - fatta tag i strykjärnets handtag för att transportera ångstationen – fig.1. Förberedelse Vilket vatten bör användas ?

• Strykjärnet är avsett att användas med kranvatten.

• Använd inga tillsatser, vatten från torktumlare, kylskåp eller klimatanläggningar, parfymerat vatten eller regnvatten.Alla de här innehåller organiska ämnen eller mineraler som genom värmen förtätas, vilket orsakar igensättning av ångkanalerna, missfärgning av vattnet eller oönskad förslitning av strykjärnet. Fyll på vattentanken

• Placera ångstationen på en stadig och plan yta som tål värme.

• Ta tag i den löstagbara tankens handtag och dra horisontellt för att ta loss den – fig.4.

• Fyll tanken men ej över maxnivån – fig.5.

• Sätt fast den ordentligt genom att trycka ner den i botten (ett «klick» hörs) – fig.6. Om vattnet är mycket kalkhaltigt blandas kranvatten och destillerat vatten (hälften-hälften). 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 6667 Start av ångstationen

• Rulla ut både elsladd och ångsladd helt och hållet från sina förvaringsutrymmen.

• Fäll ned säkerhetsspärren – fig.3.

• Anslut din ångstation till ett jordat vägguttag.

• Tryck på den upplysta av-/påknappen (sitter på basenhetens sida). Den tänds och ångstationen värms upp: den gröna lampan (sitter på kontrollpanelen) blinkar – fig.7. Det tar ca 2 minuter innan ångfunktionen kommer igång, vilket indikeras av att den gröna lampan slutar blinka. Instrumentpanelen

• Den gröna kontrollampan blinkar: ångstationen är under uppvärmning.

• Den gröna kontrollampan lyser konstant: ångan är klar – fig.7.

• Den röda kontrollampan lyser konstant: vattentanken är tom – fig.9.

• Den orange kontrollampan blinkar: skölj ångstationtanken – fig.11. Användning Ångstrykning

• Ställ in strykjärnets temperatur efter det material som ska strykas (se tabellen nedan).

• Termostatlampan börjar lysa. Var försiktig ! Ångstationen är klar att användas när termostatlampan släcks och då lyser den gröna "ångstationknappen" konstant.

• Justera ångreglaget som sitter på kontrollpanelen.

• Medan man stryker tänds och släcks lampan ovanpå järnet samt lampan för "ångan är klar" beroende på behovet av värme. Detta påverkar inte strykningen.

• Tryck på knappen med ångsymbolen på strykjärnets ovansida för att få ånga – fig.8. Genom att släppa knappen upphör ångflödet.

• Apparaten är utrustad med en pump. Denna pump sprutar in vatten i ångstationen efter ca en minut och därefter med jämna mellanrum under användning. Detta alstrar ett ljud vilket är normalt.

• Om stärkelsemedel används ska det sprayas på avigsidan av plagget som skall strykas. Välj stryktemperatur Vid första användningstillfället, kan rök- och luktutveckling förekomma, vilket är normalt och inte skadligt på något sätt. Detta försvinner med tiden. Undvik att ställa järnet på ett metallställ då det kan skada sulan. Ställ järnet på avställningsplattan: den är utrustad med glidsäkra tassar och specialkonstruerad för att tåla höga temperaturer. Material Strykjärnets temperaturreglering Ångtrycksreglering Linne, Bomull

021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 6768 Påfyllning av vattentanken När den röda lampan “tom vattentank” lyser, det kan inte produceras mer ånga – fig.9.

• Ta loss vattentanken och håll den horisontellt. Fyll tanken men ej över maxnivån – fig.5.

• Sätt fast den ordentligt genom att trycka ner den i botten (ett «klick» hörs) – fig.6.

• När den gröna lampan slutar blinka är ångan klar. Vertikal strykning

• Ställ in strykjärnets termostat och ångreglaget (sitter på kontrollpanelen) på maxläge.

• Häng upp plagget på en galge och sträck tyget något med ena handen. Ångan som utlöses är mycket het.Vertikalånga därför aldrig kläder som bärs av en person, utan klädesplagget ska hånga på en klädhängare.

• Håll järnet lodrätt och framåtlutat, tryck på ångknappen (på strykjärnets ovansida) i omgångar medan du för järnet uppifrån och ned – fig.10. Skötsel och rengöring Rengöring av ångstationen

• Använd inga rengöringsmedel eller avkalkningsmedel vid rengöring av stryksulan eller ångstationen.

• Stoppa aldrig järnet eller basenheten under rinnande vatten.

• Töm och skölj den löstagbara vattentanken.

• Rengör stryksulan med jämna mellanrum med en fuktad svamp som ej repar.

• Rengör då och då apparatens plastdelar med en mjuk, lätt fuktad trasa. Råd :Vid andra material än linne eller bomull, håll stryksulan en bit från plagget för att inte bränna materialet. Försäkra dig om att apparaten är urkopplad och att stryksulan har svalnat innan rengöring. Vid första användningstillfället eller om ångan inte använts på några minuter: håll järnet borta från strykplagget och tryck flera gånger i rad på ångknappen. På så sätt avlägsnas kallvattnet ut ur ångkretsen.

• Termostatinställning: - Börja med material som kräver låg stryktemperatur (•) och avsluta med att stryka material som tål högre temperaturer (••• eller Max). - Om ni stryker material bestående av blandfibrer, anpassa stryktemperaturen efter den ömtåligaste fibersorten. - Om ni stryker ylleplagg, tryck på järnets ångknapp i flera omgångar utan att ställa järnet på plagget. På så vis undviker man att det blir blankslitet.

• Inställning av ångflödet: - Om ni stryker ett tjockt tyg, öka ångflödet. - Om ni stryker vid låg temperatur, ställ in vattentankens ångtryck på lågt läge. Strykning utan ånga

• Tryck inte på knappen med ångsymbolen på strykjärnets ovansida. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 6869 Sköljning av ångstationtanken
• För att förlänga ångstationens livslängd och undvika kalkavlagringar, ärångstationen utrustad med en orange lampa « skölj ångstationtanken » som blinkar på instrumentpanelen efter ca vart 10: e användningstillfälle – fig.11.
• Om den orange lampan « skölj ångstationtanken » blinkar, kan du fortsätta attstryka som vanligt, men tänk på att skölja ångstationen innan nästaanvändningstillfälle.• Kontrollera att ångstationen har kallnat och att den inte har varit ansluten desenaste 2 timmarna. Med hjälp av tömningsslang
• För att effektivisera och underlätta sköljningen av behållaren rekommenderasanvändningen av tömningsslangen som medföljer. Genom att sköljabehållaren med hjälp av tömningsslangen undviker du onödig hantering avångstationen.• Tömningsslangen är utformad för att passa in på de flesta kranar. Det finns 2 slags membran att välja mellan (a eller b). Välj det membran som passar bäst för den kran som används.• Ställ generatorn på kanten av diskbänken, strykjärnet bredvid stående på sin häl.

• Skruva loss locket för tömningsproppen ett kvarts varv moturs – fig.12.

• Avlägsna försiktigt behållarens tömningspropp med hjälp av ett mynt – fig.13.
• Placera tömningsslangens plastmunstycke i behållarens öppning och vrid lätttill höger tills den sitter på plats. Se till att öppningen är ovanför vasken –fig.14.• Fäst tömningsslangens gummimunstycke vid kranen – fig.15.• Öppna kranen lite i sänder och låt det kalla vattnet rinna långsamt ner i vaskengenom tömningsslangen i ca 1 minut – fig.16.• Stäng kranen och avlägsna tömningsslangen.• Sätt fast behållarens tömningspropp genom att vrida den på plats med hjälpav myntet.• Skruva tillbaka locket för tömningsproppen. ELLER Utan hjälp av tömningsslang
• Ställ ångstationen på kanten av diskbänken, strykjärnet bredvid stående på sin häl.

• Skruva loss locket för tömningsproppen ett kvarts varv moturs – fig.12.

• Avlägsna försiktigt behållarens tömningspropp med hjälp av ett mynt – fig.13.
• Håll ångstationen i lutande ställning och fyll behållaren med 2,5 dl kranvattenmed hjälp av en vattenkanna – fig.17.
• Skaka behållaren en stund och töm den sedan på allt vatten i vasken – fig.18. Upprepa sköljningen av behållaren en andra gång för att uppnå ett gottresultat.• Sätt fast behållarens tömningspropp genom att vrida den på plats med hjälpav myntet.• Skruva tillbaka locket för tömningsproppen.Det är viktigt att inteanvända avkalkningsmedelvid sköljning avångstationen: det kanskada ångstationen.Innan sköljning avångstationen, är detnödvändigt att den svalnari mer än 2 timmar, för attundvika all risk förbrännskador.

• Slå av strömbrytaren på / av O/I och dra ur sladden ur vägguttaget – fig.19.

• Fäll upp spärren på strykjärnet ända tills den låses (ett « klick » hörs) – fig.2. Strykjärnet är nu säkert spärrat på basenheten. Se upp så att du inte vidrör stryksulan som fortfarande är varm.

• Linda ångsladden runt ångstationen och stoppa in den i sitt förvaringsutrymme – fig.20.

• Låt järnet (och avställningsytan) svalna i 30 minuter.

• Nu kan du ställa undan ångstationen för förvaring genom att transportera den med järnets handtag – fig.1. Problem med din ångstation?

PROBLEM TÄNKBARA ORSAKER ÅTGÄRDER

Ångstationen startar inte. Termostatlampan och på/av knappen lyser inte. Ångstationen är inte påsatt. Kontrollera att din ångstation är korrekt installerad och tryck på strömbrytaren på/av (som sitter på basenhetens sida). Vattnet rinner ut ur stryksulans hål. Det finns kondensvatten i ledningarna för det är första gången du använder ånga eller så har du inte använt ånga på en längre tid. Vänta tills strykjärnets kontrollampa har släckts innan du trycker på knappen för ånga. Tryck på ångknappen tills järnet avger ånga. Du trycker på knappen för ånga när strykjärnet inte ännu är tillräckligt varmt. Minska ångflödet när du stryker vid låg temperatur (ångmängden regleras på kontrollpanelen). Termostaten är trasig: järnet blir inte tillräckligt varmt. Kontakta en auktoriserad service-verkstad. Vattenränder syns på tvätten. Din strykbräda är genomdränkt av vatten eftersom den inte är anpassad för kraften från en ånggenerator. Kontrollera att din strykbräda passar (skall ha ett trådnät som släpper igenom ångan). Det rinner vit- eller brunfärgad vätska ur hålen på stryksulan. Ångstationen avger kalkavla-gringar för att den inte sköljs med jämna mellanrum. Skölj ångstationtanken. Brunfärgat vatten rinner ut ur stryksulans hål och lämnar fläckar på plagget. Du använder kemiska avkalkningsmedel eller tillsatser i strykvattnet. Tillsätt aldrig dessa produkter i den löstagbara vattentanken eller i ångstationen (se rekommendationer under vatten som skall användas). Kontakta en auktoriserad service-verkstad. Stryksulan är smutsig eller brunfärgad och riskerar att lämna fläckar på plagget. Vald temperatur är för hög. Var god se våra råd angående temperaturinställning. Dina plagg har inte sköljts tillräckligt eller du har strykt ett nytt plagg innan du tvättade det. Se till att plaggen är tillräckligt sköljda för att avlägsna eventuella tvättmedelsrester eller kemiska produkter från nya plagg. Så använder du stärkelse. Spreja alltid stärkelse på motsatt sida till den som skall strykas. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 7071

PROBLEM TÄNKBARA ORSAKER ÅTGÄRDER

Järnet avger lite ånga elleringen ånga alls.Vattentanken är tom(indikeringslampa för tom tank lyser).Fyll den löstagbara vattentanken. Kontrollera att denlöstagbara vattentanken är ordentligt på plats.Ångreglaget är ställt på minimum. Öka ångflödet (reglage på panelen).Vattentanken är påfylld menjärnet avger ingen ånga.Vattentanken är inte ordentligt påplats.Kontrollera att den löstagbara vattentanken ärordentligt på plats.Den röda lampan “tomvattentank” lyser.Vattentanken är tom. Fyll den löstagbara vattentanken.Ånga sipprar ut från tankenslock.Locket är ej påskruvat ordentligt. Dra åt locket.Lockets packning är skadad. Kontakta en godkänd serviceverkstad för att beställa enny packning.Der kommer damp ud underapparatet.Apparaten är defekt. Sluta att använda apparaten och kontakta enauktoriserad service-verkstad.För alla andra problem, kontakta en godkänd serviceverkstad som kan kontrollera strykjärnet. Bidra till att skydda miljön ! Apparaten innehåller en mängd material som kan återanvändas eller återvinnas. Lämna in den på en återvinningsstation eller i annat fall till en godkänd serviceverkstad för en miljöriktig hantering. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 7172 Tärkeitä käyttöohjeita Turvallisuusohjeita
