MANUALE UTENTE Pro Minute AntiCalc GV8600 TEFAL

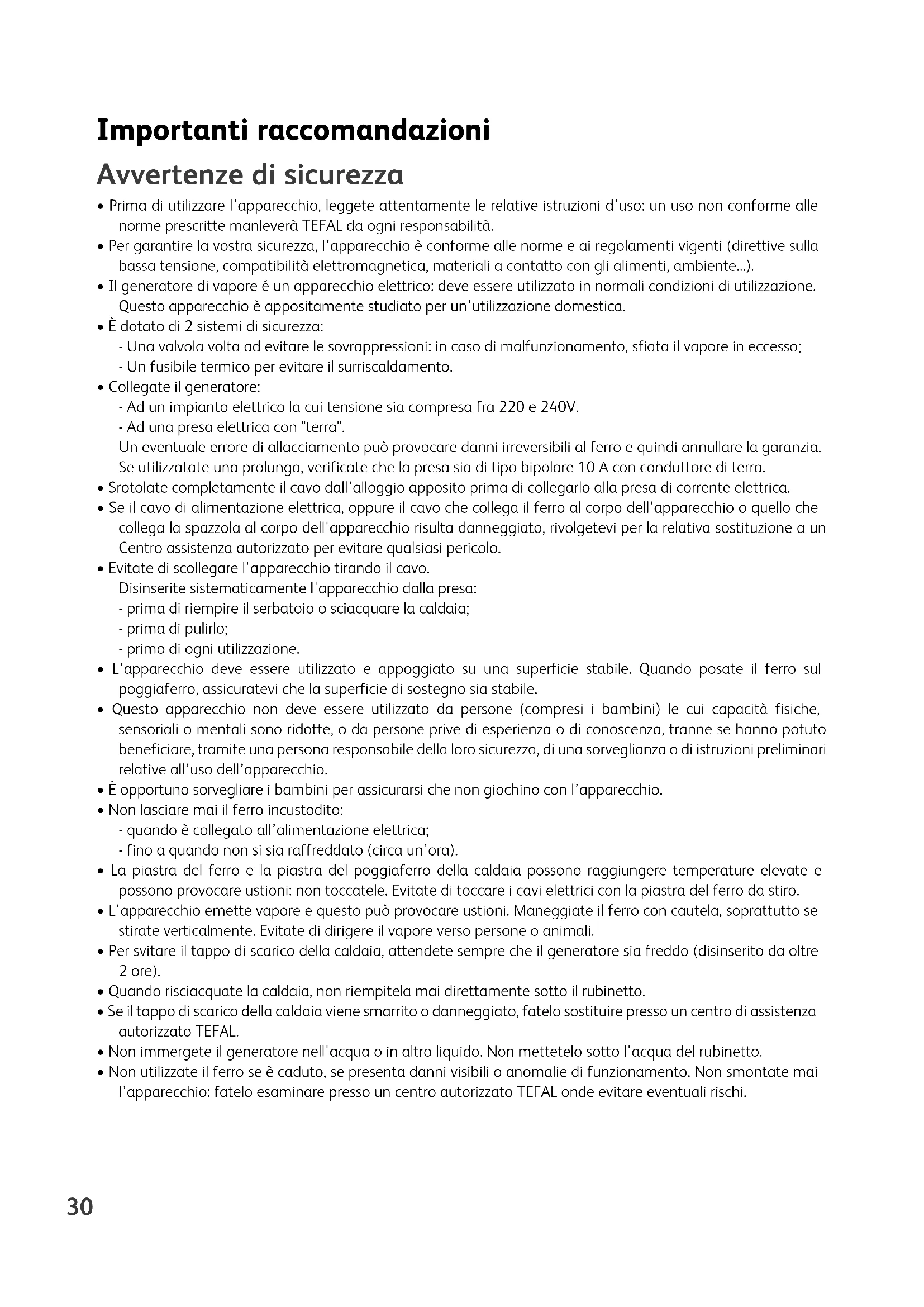

• Prima di utilizzare l’apparecchio, leggete attentamente le relative istruzioni d’uso: un uso non conforme alle norme prescritte manleverà TEFAL da ogni responsabilità.

• Per garantire la vostra sicurezza, l’apparecchio è conforme alle norme e ai regolamenti vigenti (direttive sulla bassa tensione, compatibilità elettromagnetica, materiali a contatto con gli alimenti, ambiente...).

• Il generatore di vapore é un apparecchio elettrico: deve essere utilizzato in normali condizioni di utilizzazione. Questo apparecchio è appositamente studiato per un'utilizzazione domestica.

• È dotato di 2 sistemi di sicurezza: - Una valvola volta ad evitare le sovrappressioni: in caso di malfunzionamento, sfiata il vapore in eccesso; - Un fusibile termico per evitare il surriscaldamento.

• Collegate il generatore: - Ad un impianto elettrico la cui tensione sia compresa fra 220 e 240V. - Ad una presa elettrica con "terra". Un eventuale errore di allacciamento può provocare danni irreversibili al ferro e quindi annullare la garanzia. Se utilizzatate una prolunga, verificate che la presa sia di tipo bipolare 10 A con conduttore di terra.

• Srotolate completamente il cavo dall’alloggio apposito prima di collegarlo alla presa di corrente elettrica.

• Se il cavo di alimentazione elettrica, oppure il cavo che collega il ferro al corpo dell'apparecchio o quello che collega la spazzola al corpo dell'apparecchio risulta danneggiato, rivolgetevi per la relativa sostituzione a un Centro assistenza autorizzato per evitare qualsiasi pericolo.

• Evitate di scollegare l'apparecchio tirando il cavo. Disinserite sistematicamente l'apparecchio dalla presa: - prima di riempire il serbatoio o sciacquare la caldaia; - prima di pulirlo; - primo di ogni utilizzazione.

• L'apparecchio deve essere utilizzato e appoggiato su una superficie stabile. Quando posate il ferro sul poggiaferro, assicuratevi che la superficie di sostegno sia stabile.

• Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) le cui capacità fisiche, sensoriali o mentali sono ridotte, o da persone prive di esperienza o di conoscenza, tranne se hanno potuto beneficiare, tramite una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni preliminari relative all’uso dell’apparecchio.

• È opportuno sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio.

• Non lasciare mai il ferro incustodito: - quando è collegato all’alimentazione elettrica; - fino a quando non si sia raffreddato (circa un’ora).

• La piastra del ferro e la piastra del poggiaferro della caldaia possono raggiungere temperature elevate e possono provocare ustioni: non toccatele. Evitate di toccare i cavi elettrici con la piastra del ferro da stiro.

• L'apparecchio emette vapore e questo può provocare ustioni. Maneggiate il ferro con cautela, soprattutto se stirate verticalmente. Evitate di dirigere il vapore verso persone o animali.

• Per svitare il tappo di scarico della caldaia, attendete sempre che il generatore sia freddo (disinserito da oltre 2 ore).

• Quando risciacquate la caldaia, non riempitela mai direttamente sotto il rubinetto.

• Se il tappo di scarico della caldaia viene smarrito o danneggiato, fatelo sostituire presso un centro di assistenza autorizzato TEFAL.

• Non immergete il generatore nell'acqua o in altro liquido. Non mettetelo sotto l'acqua del rubinetto.

• Non utilizzate il ferro se è caduto, se presenta danni visibili o anomalie di funzionamento. Non smontate mai l’apparecchio: fatelo esaminare presso un centro autorizzato TEFAL onde evitare eventuali rischi. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 3031 Descrizione

2. Cursore di regolazione della temperatura

6. Pannello di controllo

a - Spia verde: pronto vapore b - Pulsante di regolazione erogazione vapore c - Spia rossa: serbatoio d'acqua movibile vuoto d - Spia arancione: risciacquo caldaia

11. Foro di riempimento del serbatoio

13. a - Copertura del tappo di risciacquo

della caldaia b - Tappo di scarico della caldaia

14. Caldaia (sull’unità di base)

15. Gancio di fissaggio del cavo vapore

Sistema di blocco del ferro sulla base (Lock-system)

• Il vostro generatore di vapore è dotato di un archetto di bloccaggio del ferro situato sul suo contenitore per poterlo trasportare e riporre facilmente – fig.1: - Chiusura – fig.2. - Apertura – fig.3.

• Per trasportare il generatore di vapore mediante l'impugnatura del ferro: - posate il ferro sul supporto poggiaferro del generatore e portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") – fig.2 . - afferrate il ferro per l'impugnatura per trasportare il generatore – fig.1. Preparazione Che acqua utilizzare ?

• L’apparecchio è stato progettato per funzionare con acqua di rubinetto.

• Non utilizzate mai acqua contenente additivi (amido, essenze profumate, sostanze aromatiche, addolcenti, ecc.), né l'acqua delle batterie o prodotta dalla condensazione (ad esempio l'acqua degli asciugabiancheria, l'acqua dei frigoriferi o dei condizionatori, l'acqua piovana). Queste contengono rifiuti organici o elementi minerali che si concentrano sotto l’effetto del calore e provocano crepitii, colature scure o un deperimento prematuro dell’apparecchio. Riempite il serbatoio

• Posizionate il generatore su un piano stabile, orizzontale, lontano da fonti di calore.

• Estraete il serbatoio dell'acqua amovibile tirando orizzontalmente l’impugnatura (sul fronte del generatore) – fig.4.

Riempite il serbatoio dell’acqua senza superare il livello massimo – fig.5.

• Rimetterlo bene in sede (udirete un "clic") – fig.6. Ma se l’acqua contienemolto calcare, poteteutilizzare l'acquademineralizzata incommercio.

• Collegarlo allo presa di corrente.

• Accendete l’interruttore luminoso acceso/spento la spia verde (posizionata sul pannello di controllo) lampeggia e la caldaia si scalda – fig.7. Quando la spia verde resta accesa (dopo circa 2 minuti), il vapore è pronto. Funzionamento del quadro comandi

• Spia verde lampeggiante: riscaldamento caldaia.

• Spia verde fissa: il vapore è pronto – fig.7.

• Spia rossa fissa: il serbatoio è vuoto – fig.9.

• La spia arancione "manutenzione caldaia" lampeggia: occorre sciacquare la caldaia – fig.11. Utilizzo Stiratura a vapore

• Posizionate il cursore di regolazione della temperatura del ferro sul tipo di tessuto da stirare (vedi la tabella sottostante).

• La spia luminosa del ferro si accende. Attenzione ! Il ferro è pronto quando la spia del termostato si spegne e quando la spia verde di “pronto vapore” rimane fissa.

• Regolate l’emissione della quantità di vapore (sul pannello di controllo).

• Durante la stiratura, la spia luminosa del ferro e la spia luminosa del vapore pronto si accende e si spegne, a seconda delle esigenze di riscaldamento senza interrompere l’utilizzo.

• Per ottenere vapore, premere sul comando vapore situato sull’impugnatura del ferro. Il vapore si ferma rilasciando il comando – fig.8. Il vapore si ferma rilasciando il comando.

• Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotato l'apparecchio invia l'acqua nella caldaia. Quest'operazione produce un rumore normale.

• Se utilizzate amido, spruzzatelo sul rovescio dei tessuti da stirare. Regolazione la temperatura Durante la prima utilizzazione, può esserci una fuoriuscita di fumo o di odore assolutamente innocua. Tale fenomeno non ha nessun effetto sull'utilizzazione e scomparirà rapidamente. Non posate il ferro su superfici metalliche. Durante le pause di stiratura, posate il ferro sull'apposita piastra del corpo dell'apparecchio, dotata di piedini antisdrucciolo e ideata per resistere alle alte temperature. Tipo del tessuto Regolazione del pulsante della temperatura Regolazione del pulsante di erogazione del vapore Lino / Cotone

Tessuti sintetici Poliestere, Acetato, Acrilico, Poliammide

REGOLAZIONE DEL CURSORE DELLA TEMPERATURA DEL FERRO DA STIRO E DEL PULSANTE DI EROGAZIONE DEL VAPORE IN FUNZIONE DEL TIPO DI TESSUTO DA STIRARE: 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 3233 Riempite nuovamente il serbatoio Non è possibile erogare vapore e la spia rossa "serbatoio vuoto" si accende – fig.9.

• Rimuovere il serbatoio dell’acqua e riempire senza superare il livello MAX. – fig.5.

• Riposizionare fino a sentire un click – fig.6.

• Quando la spia verde non lampeggia, il vapore è pronto. Stiratura in verticale

• Regolate il cursore della temperatura del ferro e l'erogazione di vapore della caldaia (situati sul pannello di controllo) in posizione maxi.

• Appendete l'indumento su una gruccia e tendete leggermente il tessuto con una mano. Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito su una persona, ma sempre su una gruccia.

• Mantenendo il ferro in posizione verticale premete in modo intermittente il comando vapore (posto sull’impugnatura del ferro) effettuando un movimento dall'alto verso il basso – fig.10. Pulizia e manutenzione Pulite il vostro generatore

• Non utilizzate prodotti detergenti o di decalcificazione per pulire la piastra o la caldaia.

• Non mettete il ferro o la caldaia sotto l'acqua del rubinetto.

• Svuotate e pulite il serbatoio dell'acqua amovibile.

• Pulitelo regolarmente utilizzando una spugna ruvida per stoviglie non metallica inumidita.

• Pulite di tanto in tanto le parti di plastica con un panno morbido. I nostri consigli : per i tessuti diversi dal lino o dal cotone, mantenete il ferro ad alcuni centimetri di distanza per non bruciare il tessuto. Prima di effettuare qualsiasi manutenzione, assicuratevi che l'apparecchio sia disinserito e che la piastra ed il supporto poggiaferro siano freddi. Al momento della prima utilizzazione o se non avete usato il vapore da un po' di tempo: premete più volte successivamente il pulsante vapore con il ferro lontano dai panni da stirare. Ciò permetterà l'eliminazione dell'acqua fredda dal circuito vapore.

• Regolazione del cursore della temperatura del ferro da stiro: - Cominciare prima con i tessuti che si stirano a bassa temperatura (•) e terminare con quelli che richiedono temperature più elevate (••• o Max). - Se si stirano tessuti di fibre miste, regolare la temperatura di stiratura in base alla fibra più delicata. - Se si stirano degli abiti di lana, premere solamente sul pulsante vaporizzatore del ferro da stiro con una serie di impulsi, senza appoggiare il ferro da stiro sull’abito. Eviterete in tal modo di rovinarlo.

• Regolazione della vaporizzazione: - Se si stira un tessuto spesso, aumentare la vaporizzazione. - Se si stira a bassa temperatura, regolare il comando vaporizzatore della base sulla posizione bassa. Stirare senza vapore

• Non premere il pulsante di controllo vapore sull’impugnatura del ferro.

• Per prolungare l'efficienza della caldaia ed evitare fuoriuscite di calcare, il vostro generatore è dotato di una spia arancione "risciacquo della caldaia" che lampeggia sul pannello di controllo dopo 10 utilizzi circa – fig.11.

• Quando la spia arancione "risciacquo della caldaia" lampeggia, potete continuare a stirare normalmente ma ricordatevi di sciacquare la caldaia prima dell'utilizzo successivo.

• Controllare che il generatore sia freddo e staccare la spina per più di 2 ore. con l'accessorio per lo scarico

• Utilizzate l'accessorio che trovate all'interno della confezione. Vi faciliterà la sciacquatura della caldaia limitando le manipolazioni del generatore.

• L’accessorio di scarico è stato concepito per funzionare sul maggior numero di rubinetti possibile. Scegliete la membrana (a e b) più adatta al vostro rubinetto.

• Posate il generatore di vapore sul bordo del lavello con il ferro a lato sul suo piede di appoggio.

• Svitare in senso anti-orario, facendo un quarto di giro, la copertura del tappo di risciacquo della caldaia – fig.12.

• Utilizzando una moneta, svitate delicatamente il tappo della caldaia – fig.13.

• Mettete la ghiera di plastica del tubo di scarico nel foro della caldaia e girate leggermente verso destra fino a sentire lo scatto. L’uscita di questa ghiera deve essere posizionata al di sopra del lavandino – fig.14.

• Collegate l'altra estremità dell'accessorio di scarico al rubinetto – fig.15.

• Aprite progressivamente e moderatamente il rubinetto e fate scolare l’acqua fredda nel lavandino attraverso il tubo di scarico per circa 1 minuto – fig.16.

• Chiudete il rubinetto e togliete il tubo di scarico.

• Riponete e stringete il tappo della caldaia con la moneta.

• Riposizionare copertura del tappo di risciacquo della caldaia. OPPURE senza l’accessorio di scarico

• Posate il generatore di vapore sul bordo del lavello con il ferro a lato sul suo piede di appoggio.

• Svitare in senso anti-orario, facendo un quarto di giro, la copertura del tappo di risciacquo della caldaia – fig.12.

• Utilizzando una moneta, svitate delicatamente il tappo della caldaia – fig.13.

• Tenendo il generatore inclinato e usando una caraffa, riempire la caldaia (nella base) con 1/4 litro d'acqua del rubinetto – fig.17.

• Agitate la caldaia per qualche istante e svuotatela completamente sul lavandino – fig.18. Per ottenere i miglori risultati, raccomandiamo che questa operazione sia fatta due volte.

• Riponete e stringete il tappo della caldaia con la moneta.

• Riposizionare copertura del tappo di risciacquo della caldaia. Per sciacquare la caldaianon utilizzateassolutamente prodotti didecalcificazione:potrebbero danneggiarla.Prima di procedere allapulizia o allo scarico delgeneratore, è necessariospegnerlo, scollegarlo elasciarlo raffreddare perpiù di 2 ore, per evitareogni rischio di scottatura.

• Premete l’interruttore luminoso acceso/spento per spegnere il generatore e togliete la spina. Riponete il cavo elettrico nel suo alloggio – fig.19.

• Portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") – fig.2. Il ferro sarà così bloccato in tutta sicurezza sulla caldaia. Attenzione: non toccate la piastra ancora calda.

• Girare il cavo vapore attorno al generatore e inserirlo nel suo alloggio laterale – fig.20.

• Lasciate raffreddare il ferro da stiro (e il poggiaferro) per 30 minuti.

• Trasportate l'apparecchio mediante l'impugnatura del ferro – fig.1. Un problema con il tuo generatore ?

PROBLEMI POSSIBILI CAUSE SOLUZIONI

Il generatore non si accende.La spia del termostato e iltasto on/off sono spenti.L’elettrodomestico non è acceso. Verificate che l’apparecchio sia correttamentecollegato e premete sull’interruttore acceso/spento.L’acqua cola attraverso i foridella piastra.L'acqua si è condensata nei tubipoiché utilizzate il vapore per la primavolta o non l'avete utilizzata daqualche tempo.Premete il comando vapore finché il ferro cominciaad erogare vapore.Utilizzate il comando vapore prima cheil ferro sia caldo.Diminuite la potenza di erogazione del vapore quandostirate a bassa temperatura (comando vapore sulpannello di controllo). Attendete che la spia del ferro sispenga prima di azionare il comando vapore.Il termostato non funziona: il ferronon è abbastanza caldo.Contattate un Centro Assistenza Autorizzato.Strisce d’acqua rimangonosulla biancheria.L’asse da stiro è impregnato di acquaperchè è adatto per la potenza delgeneratore.Controlla che l’asse sia adatto (asse con griglia chepreviene condensa).Colature bianche o scureescono dai fori della piastra..Dalla caldaia fuoriesce il calcarepoiché non è sciacquata regolarmente.Sciacquate la caldaia.Dai fori della piastrafuoriesce una materianerastra che sporca gliindumenti.State utilizzando sostanze chimichedecalcificanti o additivi nell'acqua dastiro.Non aggiungere questi tipi di prodotti nel serbatoiod’acqua amovibile o nella caldaia. Contattate un CentroAssistenza Autorizzato.La piastra è sporca o nerastrae rischia di sporcare gliindumenti.Viene utilizzata una temperaturaeccessiva.Consultate i consigli sulla regolazione della temperatura.Gli indumenti non sonosufficientemente risciacquati o avetestirato un nuovo indumento senzalavarlo.Assicuratevi che la biancheria sia ben sciacquata cosicchénon ci siano residui di sapore o altri prodotti chimici sugliindumenti. Utilizzate dell'amido. Spruzzate l’amido sul rovescio del tessuto da stirare.

Non c’è vapore o c’è pocovapore.Il serbatoio d’acqua amovibile èvuoto (spia rossa).Riempite il serbatoio d’acqua amovibile. Verificate cheil serbatoio d'acqua amovibile sia ben posizionato finoa udire il "clic".La potenza di erogazione del vapore èregolata al minimo.Aumentate la potenza di erogazione del vapore(pulsante della caldaia).Avete riempito il serbatoioma non c'è vapore.Il serbatoio è mal posizionato. Verificate che il serbatoio d'acqua amovibile sia benposizionato fino a udire il "clic".La spia rossa "serbatoiod'acqua amovibile vuoto" èaccesa.Il serbatoio d’acqua amovibile è vuoto. Riempite il serbatoio d’acqua amovibile.Fuoriesce vapore dal tappodella caldaia.Il tappo di scarico è mal avvitato. Stringete il tappo di scarico.La guarnizione del tappo èdanneggiata.Contattate un Centro Assistenza Autorizzato perordinare una guarnizione di ricambio.Fuoriesce vapore da sottol’apparechio.L'apparecchio è difettoso. Non utilizzate più il generatore e contattate uncentro di assistenza autorizzato. Per qualsiasi altro problema, rivolgetevi ad un Centro Assistenza Tecnica autorizzato per fare controllare il ferro da stiro. Partecipiamo alla protezione dell’ambiente ! Il vostro apparecchio è composto da diversi materiali che possono essere riciclati. Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato. 021472-NOTICE PRO MINUTE AQUAPLUS 4/01/07 17:37 Page 3637 Recomendaciones Consejos para su seguridad
