BEDIENUNGSANLEITUNG Pro Minute AntiCalc GV8600 TEFAL

Synthetische stoffen Polyester, Acetaat, Acryl, Polyamide

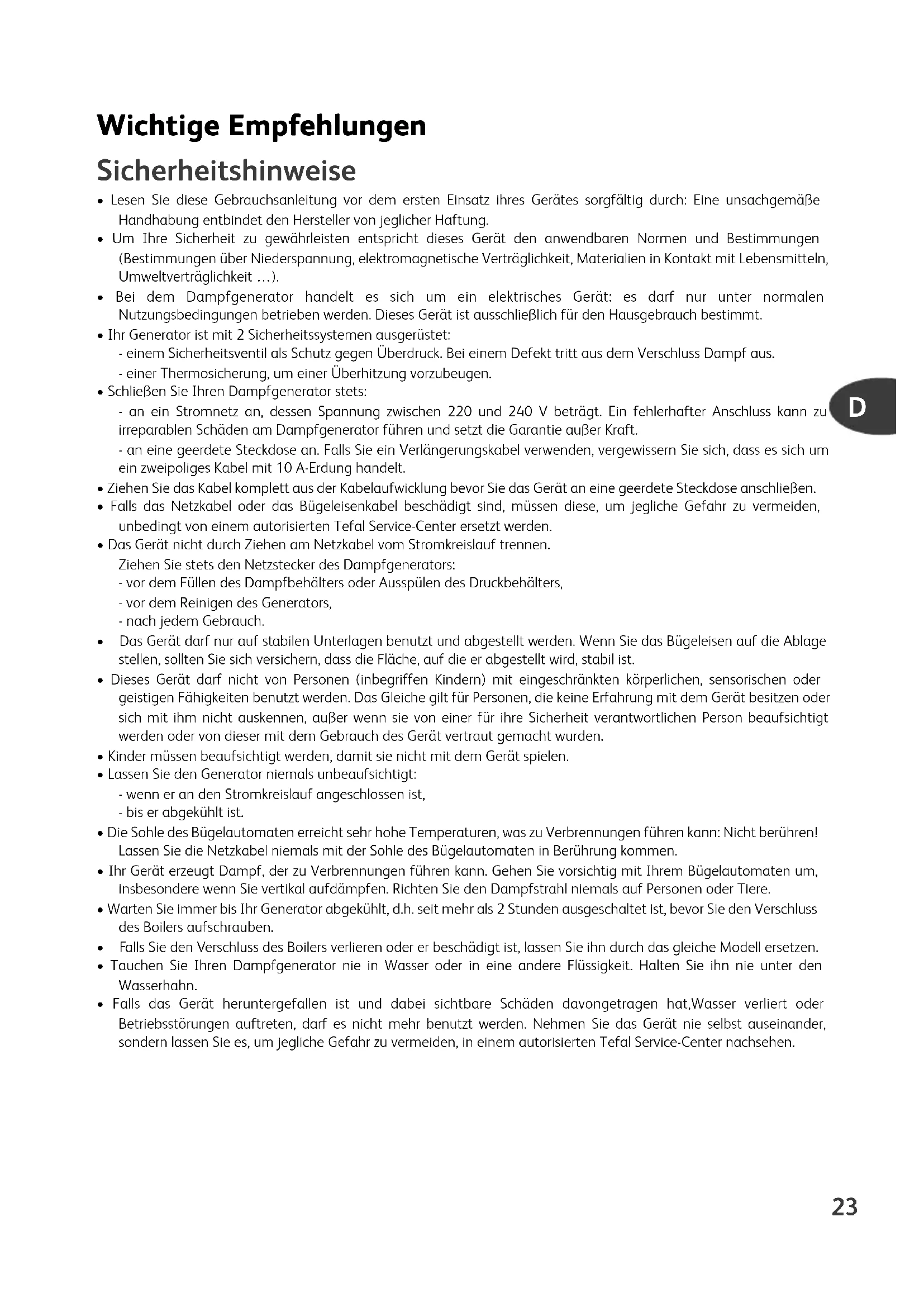

• Lesen Sie diese Gebrauchsanleitung vor dem ersten Einsatz ihres Gerätes sorgfältig durch: Eine unsachgemäße Handhabung entbindet den Hersteller von jeglicher Haftung.

• Um Ihre Sicherheit zu gewährleisten entspricht dieses Gerät den anwendbaren Normen und Bestimmungen (Bestimmungen über Niederspannung, elektromagnetische Verträglichkeit, Materialien in Kontakt mit Lebensmitteln, Umweltverträglichkeit …).

• Bei dem Dampfgenerator handelt es sich um ein elektrisches Gerät: es darf nur unter normalen Nutzungsbedingungen betrieben werden. Dieses Gerät ist ausschließlich für den Hausgebrauch bestimmt.

• Ihr Generator ist mit 2 Sicherheitssystemen ausgerüstet: - einem Sicherheitsventil als Schutz gegen Überdruck. Bei einem Defekt tritt aus dem Verschluss Dampf aus. - einer Thermosicherung, um einer Überhitzung vorzubeugen.

• Schließen Sie Ihren Dampfgenerator stets: - an ein Stromnetz an, dessen Spannung zwischen 220 und 240 V beträgt. Ein fehlerhafter Anschluss kann zu irreparablen Schäden am Dampfgenerator führen und setzt die Garantie außer Kraft. - an eine geerdete Steckdose an. Falls Sie ein Verlängerungskabel verwenden, vergewissern Sie sich, dass es sich um ein zweipoliges Kabel mit 10 A-Erdung handelt.

• Ziehen Sie das Kabel komplett aus der Kabelaufwicklung bevor Sie das Gerät an eine geerdete Steckdose anschließen.

• Falls das Netzkabel oder das Bügeleisenkabel beschädigt sind, müssen diese, um jegliche Gefahr zu vermeiden, unbedingt von einem autorisierten Tefal Service-Center ersetzt werden.

• Das Gerät nicht durch Ziehen am Netzkabel vom Stromkreislauf trennen. Ziehen Sie stets den Netzstecker des Dampfgenerators: - vor dem Füllen des Dampfbehälters oder Ausspülen des Druckbehälters, - vor dem Reinigen des Generators, - nach jedem Gebrauch.

• Das Gerät darf nur auf stabilen Unterlagen benutzt und abgestellt werden. Wenn Sie das Bügeleisen auf die Ablage stellen, sollten Sie sich versichern, dass die Fläche, auf die er abgestellt wird, stabil ist.

• Dieses Gerät darf nicht von Personen (inbegriffen Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten benutzt werden. Das Gleiche gilt für Personen, die keine Erfahrung mit dem Gerät besitzen oder sich mit ihm nicht auskennen, außer wenn sie von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt werden oder von dieser mit dem Gebrauch des Gerät vertraut gemacht wurden.

• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

• Lassen Sie den Generator niemals unbeaufsichtigt: - wenn er an den Stromkreislauf angeschlossen ist, - bis er abgekühlt ist.

• Die Sohle des Bügelautomaten erreicht sehr hohe Temperaturen, was zu Verbrennungen führen kann: Nicht berühren! Lassen Sie die Netzkabel niemals mit der Sohle des Bügelautomaten in Berührung kommen.

• Ihr Gerät erzeugt Dampf, der zu Verbrennungen führen kann. Gehen Sie vorsichtig mit Ihrem Bügelautomaten um, insbesondere wenn Sie vertikal aufdämpfen. Richten Sie den Dampfstrahl niemals auf Personen oder Tiere.

• Warten Sie immer bis Ihr Generator abgekühlt, d.h. seit mehr als 2 Stunden ausgeschaltet ist, bevor Sie den Verschluss des Boilers aufschrauben.

• Falls Sie den Verschluss des Boilers verlieren oder er beschädigt ist, lassen Sie ihn durch das gleiche Modell ersetzen.

• Tauchen Sie Ihren Dampfgenerator nie in Wasser oder in eine andere Flüssigkeit. Halten Sie ihn nie unter den Wasserhahn.

• Falls das Gerät heruntergefallen ist und dabei sichtbare Schäden davongetragen hat,Wasser verliert oder Betriebsstörungen auftreten, darf es nicht mehr benutzt werden. Nehmen Sie das Gerät nie selbst auseinander, sondern lassen Sie es, um jegliche Gefahr zu vermeiden, in einem autorisierten Tefal Service-Center nachsehen.

2. Temperaturregler des Bügeleisens

3. Temperaturkontrollleuchte des Bügeleisens

a - Grüne Kontrollleuchte “Dampfgenerator betriebsbereit" b - Dampfmengenregulierung c - Rote Kontrollleuchte "abnehmbarer Wasserbehälter leer" d - Orange Kontrollleuchte: “Boiler spülen”

7. Beleuchteter Ein-/Ausschalter

Haltebügel zum Fixieren des Bügeleisens auf dem Dampfgenerator

Abnehmbarer Wasserbehälter

Einfüllöffnung des abnehmbaren Wassertanks

Griff des abnehmbaren Wassertanks

a - Verschlusskappe des Boilers b - Verschlussschraube des Boilers

Boiler zur Dampferzeugung (im Inneren des Gehäuses)

Dampfkabelbefestigungsclip

Dampfkabelstauraum System zum Fixieren des Bügeleisens auf dem Dampfgenerator - “Lock - System”

• Ihr Dampfgenerator ist mit einem Verriegelungsbügel für das Eisen auf dem Gehäuse ausgestattet, um den Transport und das Abstellen zu erleichtern – Abb.1: - Verriegelung – Abb.2. - Entriegelung – Abb.3.

• Transport Ihres Dampfgenerators am Griff des Bügelautomaten: - stellen Sie das Bügeleisen auf die Bügeleisenablage des Dampfgenerators, und klappen Sie den Haltebügel über das Bügeleisen. Die Verriegelung muss hörbar einschnappen – Abb.2. - nehmen Sie das Bügeleisen am Griff hoch und transportieren Sie den Dampfgenerator auf diese Weise – Abb.1. Vorbereitung Welches Wasser verwenden ?

• Ihr Gerät ermöglicht die Benutzung von Leitungswasser.

• Benutzen Sie nie die nachstehend aufgeführten Wasser. Sie enthalten organische Substanzen oder Mineralstoffe, die zum stoßartigen Herausspritzen des Wassers, braunem Ausfluss und vorzeitiger Alterung Ihres Geräts führen können: reines destilliertes Wasser aus dem Handel, Wasser aus dem Wäschetrockner, parfümiertes Wasser, entkalktes Wasser, Kühlschrankwasser, Batteriewasser, Klimaanlagenwasser, destilliertes Wasser, Regenwasser, abgekochtes Wasser, gefiltertes Wasser, in Flaschen abgefülltes Wasser… Befüllen des Wassertanks

• Stellen Sie den Dampfgenerator auf eine stabile, waagerechte Fläche, die hitzeunempfindlich ist.

• Ziehen Sie am Griff des abnehmbaren Wassertanks, um ihn abzunehmen – Abb.4.

• Füllen Sie den Behälter mit Wasser: Dabei nicht die “MAX” Anzeige überschreiten – Abb.5.

• Setzen Sie ihn wieder fest in sein Gehäuse ein, bis er einrastet – Abb.6. Falls Ihr Leitungswasser sehr kalkhaltig sein sollte, mischen Sie es zur Hälfte mit entmineralisiertem Wasser. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 2425 Inbetriebnahme Ihres Dampfgenerators

• Wickeln Sie das Netzkabel sowie das Dampfkabel vollständig auf.

• Schließen Sie den Verriegelungsbügel nach vorn, um das Bügeleisen freizugeben – Abb.3.

• Schliessen Sie das Gerät an eine geerdete Steckdose an.

• Schalten Sie den beleuchteten Ein-/Ausschalter an. Er leuchtet und der Boiler heizt sich auf: die grüne Kontrollleuchte (befindet sich vorne auf dem Bedienungsfeld) blinkt nach dem Einschalten – Abb.7. Sobald das grüne Licht konstant aufleuchtet, ist Ihr Gerät zum Dampfbügeln bereit (nach ca. zwei Minuten). Funktion des Bedienungsfeldes

• Die grüne Kontrollleuchte blinkt: der Boiler heizt auf.

• Die grüne Kontrollleuchte bleibt an: der Dampfgenerator ist einsatzbereit – Abb.7.

• Die rote Kontrollleuchte “Abnehmbarer Wasserbehälter leer” bleibt an: der Wasserbehälter ist leer – Abb.9.

• Die orange Kontrollleuchte “Boiler spülen” leuchtet auf: der Boiler muss gespült werden – Abb.11. Benutzung Dampfbügeln

• Stellen Sie den Temperaturregler am Bügeleisen auf die Temperatur des zu bügelnden Stoffes ein (siehe untenstehende Tabelle).

• Die Kontrollleuchte des Bügeleisens leuchtet auf. Achtung! Der Dampfgenerator ist bügelbereit, wenn die Leuchte des Bügeleisens erlischt und die grüne Kontrollleuchte “Dampfgenerator betriebsbereit” konstant leuchtet.

• Regeln Sie die gewünschte Dampfmenge am Bedienungsfeld des Generators.

• Während des Bügelns schaltet sich die Kontrollleuchte am Bügeleisen und die Dampfkontrollleuchte entsprechend der eingestellten Temperatur und Dampfmenge ein und aus.

• Zur Dampfproduktion drücken Sie die über dem Bügeleisengriff befindliche Dampftaste – Abb.8. Die Dampfproduktion wird durch Loslassen der Taste unterbrochen.

• Bei regelmäßiger Benutzung pumpt die elektrische Pumpe Ihres Dampfgenerators nach ca. einer Minute Wasser in den Wassertank. Bei diesem Vorgang ist ein Geräusch zu hören, das durchaus normal ist.

• Sollten Sie Sprühstärke verwenden, so bringen Sie diese nur auf der nicht zu bügelnden Seite der Textilie auf. Temperatur einstellen Bei der ersten Benutzung kann es zu einer unschädlichen Rauch- und Geruchsbildung kommen. Dies hat keinerlei Folgen für die Benutzung des Geräts und hört schnell wieder auf. Stellen Sie den Dampfgenerator nicht auf eine metallische Ablage, da die Sohle beschädigt werden könnte, sondern auf die Ablage des Gehäuses: Sie ist mit Antigleitschienen ausgestattet und wurde so konzipiert, dass sie hohen Temperaturen standhält. Gewebeart Einstellung des Temperaturreglers des Bügelautomaten Dampfmengenregulierung Leinen, Baumwolle

STELLEN SIE DEN TEMPERATURREGLER DES BÜGELEISENS UND DES BOILERS AUF DIE ZUBÜGELNDE GEWEBEART EIN

021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 2526 Befüllen des Wassertanks während der Benutzung Wenn die rote Kontrollleuchte “Abnehmbarer Wasserbehälter leer” aufleuchtet, haben Sie keinen Dampf mehr – Abb.9.

• Ziehen Sie den abnehmbaren Wassertank ab und füllen Sie ihn auf dabei nicht die „MAX“ Anzeige überschreiten – Abb.5.

• Setzen Sie den Wassertank wieder ein, und drücken Sie ihn ganz nach hinten, bis er einrastet – Abb.6.

• Wenn die grüne Kontrollleuchte aufhört zu blinken, dann ist der Dampfgenerator wieder einsatzbereit. Vertikales Aufdämpfen

• Stellen Sie den Temperaturregler des Bügeleisens und den Dampfmengenregulierer (befindet sich am Bedienungsfeld des Generators) auf Maximalposition.

• Hängen Sie das Kleidungsstück auf einen Bügel, und straffen Sie es mit der Hand. Da der austretende Dampf sehr heiß ist, dürfen Sie ein Kleidungsstück niemals an einer Person, sondern nur auf einem Bügel hängend, glätten.

• Halten Sie das Bügeleisen senkrecht, leicht nach vorne geneigt, drücken Sie mehrmals auf die Dampftaste (oben auf dem Griff des Bügelautomaten) und führen Sie eine Auf- und Abwärtsbewegung aus – Abb.10. Instandhaltung und Reinigung Reinigung Ihres Dampfgenerators

• Verwenden Sie weder ein Reinigungsmittel noch einen Entkalker für die Sohle oder den Boiler.

• Halten Sie den Bügelautomaten bzw. das Gehäuse nie unter fließendes Wasser.

• Entleeren Sie den abnehmbaren Wasserbehälter und spülen Sie ihn aus.

• Reinigen Sie die Sohle regelmäßig mit einem feuchten, nichtmetallischen Schwamm.

• Reinigen Sie die Kunststoffteile des Geräts von Zeit zu Zeit mit einem weichen, angefeuchteten Tuch. Tipp: Außer bei Leinen und Baumwolle ist immer darauf zu achten, dass die Sohle beim Glätten einige Zentimeter vom Stoff weg gehalten wird, um ihn nicht zu versengen. Vergewissern Sie sich vor dem Reinigen Ihres Dampfgenerators, dass das Netzkabel gezogen und das Gerät abgekühlt ist. Bei der ersten Benutzung oder, wenn Sie die Dampftaste einige Minuten nicht benutzt haben, betätigen Sie mehrmals hintereinander die Dampftaste fern von der Bügelwäsche. Dadurch lässt sich das kalte Wasser aus dem Dampfkreislauf entfernen.

• Einstellen des Temperaturreglers: - Bügeln Sie zuerst die Stoffe, die eine niedrige Temperatur erfordern (•) und zum Schluss diejenigen, die eine hohe Temperatur benötigen (••• oder Max). - Wenn Sie Mischgewebe bügeln, stellen Sie die Bügeltemperatur auf die empfindlichste Faser ein. - Wenn Sie Wollgewebe bügeln, betätigen Sie die Dampftaste nur stoßweise, und bügeln Sie mit dem Bügelautomaten nicht direkt auf dem Kleidungsstück. So werden Glanzstellen vermieden.

• Einstellen der Dampfmenge: - Wenn Sie dickes Gewebe bügeln, erhöhen Sie die Dampfmenge. - Wenn Sie mit niedriger Temperatur bügeln wollen, stellen Sie die Dampfregulierungstaste am Gehäuse auf die niedrigste Position. Trockenbügeln

• Nicht die Dampftaste unter dem Griff des Dampfgenerators betätigen. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 2627 Spülen des Druckbehälters

• Damit Ihr Dampfgenerator möglichst lange funktionstüchtig bleibt und sich keine Kalkablagerungen bilden, ist er mit einer orangen “Boiler spülen” Kontrollleuchte ausgestattet, die nach etwa 10maliger Benutzung auf dem Bedienungsfeld aufleuchtet – Abb.11.

• Wenn die orange Kontrollleuchte “Boiler spülen” aufleuchtet, kann der Bügelvorgang ganz normal zu Ende geführt werden, aber Sie sollten nicht vergessen, den Boiler vor der nächsten Benutzung zu spülen.

• Vergewissern Sie sich, dass der Dampfgenerator kalt und seit 2 Stunden der Netzstecker gezogen ist. mit dem Spülschlauch

• Für ein möglichst effizientes und einfaches Spülen empfehlen wir, den mitgelieferten Spülschlauch zu verwenden. Es erleichtert das Spülen des Boilers, da umständliches Anheben des Dampfgenerators vermieden wird.

• Der Spülschlauch wurde so konzipiert, dass er auf möglichst viele Wasserhähne passt. Ihnen stehen 2 Aufsätze zur Verfügung (a oder b). Wählen Sie den für Ihren Wasserhahn geeigneten Aufsatz.

• Stellen Sie den Dampfgenerator auf den Rand des Spülbeckens und das Bügeleisen daneben.

• Schrauben Sie die Verschlusskappe des Boilers eine Viertelumdrehung nach links – Abb.12.

• Schrauben Sie den Verschluss mit Hilfe eines Geldstücks vorsichtig vom Druckbehälter ab – Abb.13.

• Stecken Sie das Kunststoffendstück des Spülschlauchs in die Öffnung des Druckbehälters und drehen Sie es leicht nach rechts bis es einrastet – Abb.14. Die Endstücköffnung muss sich über dem Spülbecken befinden.

• Schließen Sie das Gummiendstück des Spülschlauchs an Ihren Wasserhahn an – Abb.15.

• Öffnen Sie langsam den Wasserhahn und lassen Sie ca. 1 Minute lang kaltes Wasser duch den Spülschlauch in das Spülbecken fließen – Abb.16.

• Drehen Sie den Wasserhahn zu und nehmen Sie den Spülschlauch ab.

• Schrauben Sie den Verschluss wieder auf den Boiler und ziehen Sie ihn mit Hilfe einer Münze fest an.

• Setzen Sie die Verschlusskappe des Boilers wieder auf die Verschlussschraube. ODER ohne Spülschlauch

• Stellen Sie den Dampfgenerator auf den Rand des Spülbeckens und das Bügeleisen daneben.

• Schrauben Sie die Verschlusskappe des Boilers eine Viertelumdrehung nach links – Abb.12.

• Schrauben Sie den Verschluss mit Hilfe eines Geldstücks vorsichtig vom Druckbehälter ab – Abb.13.

• Halten Sie den Generator in einer nach oben geneigten Position und füllen Sie mit einer Kanne 1/4 Liter Leitungswasser in den Boiler – Abb.17.

• Schütteln Sie den Dampfgenerator einige Male und entleeren Sie ihn über einen Behälter – Abb.18. Für ein optimales Reinigungsergebnis empfehlen wir, diesen Vorgang zweimal durchzuführen.

• Schrauben Sie den Verschluss wieder auf den Boiler und ziehen Sie ihn mit Hilfe einer Münze fest an.

• Setzen Sie die Verschlusskappe des Boilers wieder auf die Verschlussschraube. Verwenden Sie zum Reinigen des Druckbehälters keinen Entkalker: der Behälter könnte beschädigt werden. Vor dem Spülen des Boilers muss dieser mindestens 2 Stunden lang abkühlen, um jedes Verbrennungsrisiko auszuschließen.

• Schalten Sie den Ein/Ausschalter O/I aus und ziehen Sie den Netzstecker aus der Steckdose. Verstauen Sie den Netzstecker im Kabelstaufach – Abb.19.

• Klappen Sie den Haltebügel über das Bügeleisen. Die Verriegelung muss hörbar einschnappen – Abb.2. Das Bügeleisen wird sicher auf dem Dampfgenerator fixiert. Achtung, fassen Sie die Sohle nicht an, solange sie heiß ist.

• Wickeln Sie das Dampfkabel um den Generator und stecken Sie es in den seitlichen Verstauraum – Abb.20.

• Lassen Sie den Bügelautomaten (und die Bügeleisenablage) 30 Minuten lang abkühlen.

• Sie können Ihren Dampfgenerator wegräumen und ihn dabei am Griff des Bügelautomaten transportieren – Abb.1. Ein Problem mit Ihrem Dampfgenerator

PROBLEM MÖGLICHE URSACHEN RATSCHLÄGE

Die Kontrollleuchten desGenerators leuchten nichtauf. Die Temperaturkontroll-leuchte des Bügeleisen undder beleuchtete Ein - undAusschalter leuchten nicht auf. Das Gerät ist nicht angeschaltet. Prüfen Sie, ob das Gerät korrekt an den Stromkreislaufangeschlossen ist und drücken Sie den beleuchtetenEin-/Ausschalter (befindet sich seitlich am Boiler).Aus den Öffnungen in derSohle fließt Wasser.Das Wasser kondensiert in der Leitung,da Sie zum ersten Mal mit Dampfbügeln oder die Dampffunktion seiteiniger Zeit nicht mehr benutzt wurde.Betätigen Sie die Dampftaste fern von IhrerBügelwäsche bis Dampf heraustritt.Sie haben die Dampftaste betätigt,bevor das Bügeleisen heiß war.Senken Sie die Dampfmenge, wenn Sie bei niedrigerTemperatur bügeln (Dampfmengenregulierer amGehäuse). Betätigen Sie die Dampftaste erst, nachdemsich die Kontrollleuchte des Bügelautomatenausgeschaltet hat.Ihr Thermostat ist verstellt: DieTemperatur ist zu niedrig.Wenden Sie sich an eine zugelasseneKundendienststelle.Wasserstreifen erscheinenauf der Wäsche.Ihr Bügeltisch ist mit Wasserdurchtränkt, weil Ihr Bügeltisch nicht füreinen Generator geeignet ist.Überprüfen Sie, ob Ihr Bügeltisch geeignet ist(rostschutzsicherer Bügeltisch, der Kondensationverhindert).Weiß oder bräunlichgefärbtes Wasser läuft ausden Dampflöchern.In Ihrem Boiler lagert sich Kalk ab, weiler nicht regelmäßig gereinigt wird.Spülen Sie den Boiler.Aus den Öffnungen in derSohle fließt eine bräunlicheFlüssigkeit, die Flecken aufder Wäsche hinterläßt.Sie verwenden chemischeEntkalkungsmittel oder Zusatzstoffe imBügelwasser.Geben Sie kein derartiges Produkt in den abnehmbarenWasserbehälter (siehe Hinweis zur Verwendung desWassers).Die Sohle desBügelautomaten istverschmutzt oder braun: Siekann Flecken auf der Wäschehinterlassen.Sie bügeln mit zu hoher Temperatur. Beachten Sie unsere Hinweise zur Bügeltemperatur.Ihre Wäsche wurde nicht ausreichendgespült oder Sie haben ein neuesKleidungsstück gebügelt, ohne es vorherzu waschen.Vergewissern Sie sich, dass Ihre Wäsche ausreichendgespült wurde, so das auch Seifenreste oder chemischeProduktreste entfernt wurden.Sie benutzen Stärke. Sprühen Sie die Stärke immer auf die Rückseite der zubügelnden Fläche. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 2829

PROBLEM MÖGLICHE URSACHEN RATSCHLÄGE

Es kommt kein oder nurwenig Dampf.Der Wassertank ist leer, die roteKontrollleuchte leuchtet auf.Füllen Sie den abnehmbaren Wassertank.Die Dampfmenge steht aufMinimalposition.Erhöhen Sie die Dampfleistung (Regler am Gehäuse).Sie haben den Wassertankaufgefüllt und es kommtimmer noch kein Dampf.Der Wassertank sitzt nicht richtig. Prüfen Sie, ob der abnehmbare Wassertank richtig sitzt,bis er einrastet.Die rote “AbnehmbarerWassertank leer”Kontrollleuchte leuchtet auf.Der Wassertank ist leer. Prüfen Sie, ob der abnehmbare Wassertank richtigsitzt.Aus dem Verschluss desDruckbehälters strömtDampf aus.Der Verschluss ist nicht richtigfestgeschraubt.Schrauben Sie den Verschluss fest.Die Dichtung des Verschlusses istbeschädigt.Treten Sie mit einem anerkanntenKundendienstzentrum in Kontakt und bestellen Sie eineErsatzdichtung.Unten am Gerät strömtDampf oder Wasser aus.Das Gerät ist defekt. Verwenden Sie den Generator nicht mehr und wendenSie sich an eine zugelassene Kundendienststelle.Sollten andere Probleme auftreten, wenden Sie sich bitte an eine zugelassene Kundendienststelle. Denken Sie an den Schutz Ihrer Umwelt ! Ihr Gerät enthält wertvolle Rohstoffe, die wieder verwertet werden können. Entsorgen Sie Ihr Gerät deshalb umweltgerecht bei einer Sammelstelle Ihrer Stadt oder Gemeinde. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 2930 Importanti raccomandazioni Avvertenze di sicurezza
