KÄYTTÖOHJE Pro Minute AntiCalc GV8600 TEFAL

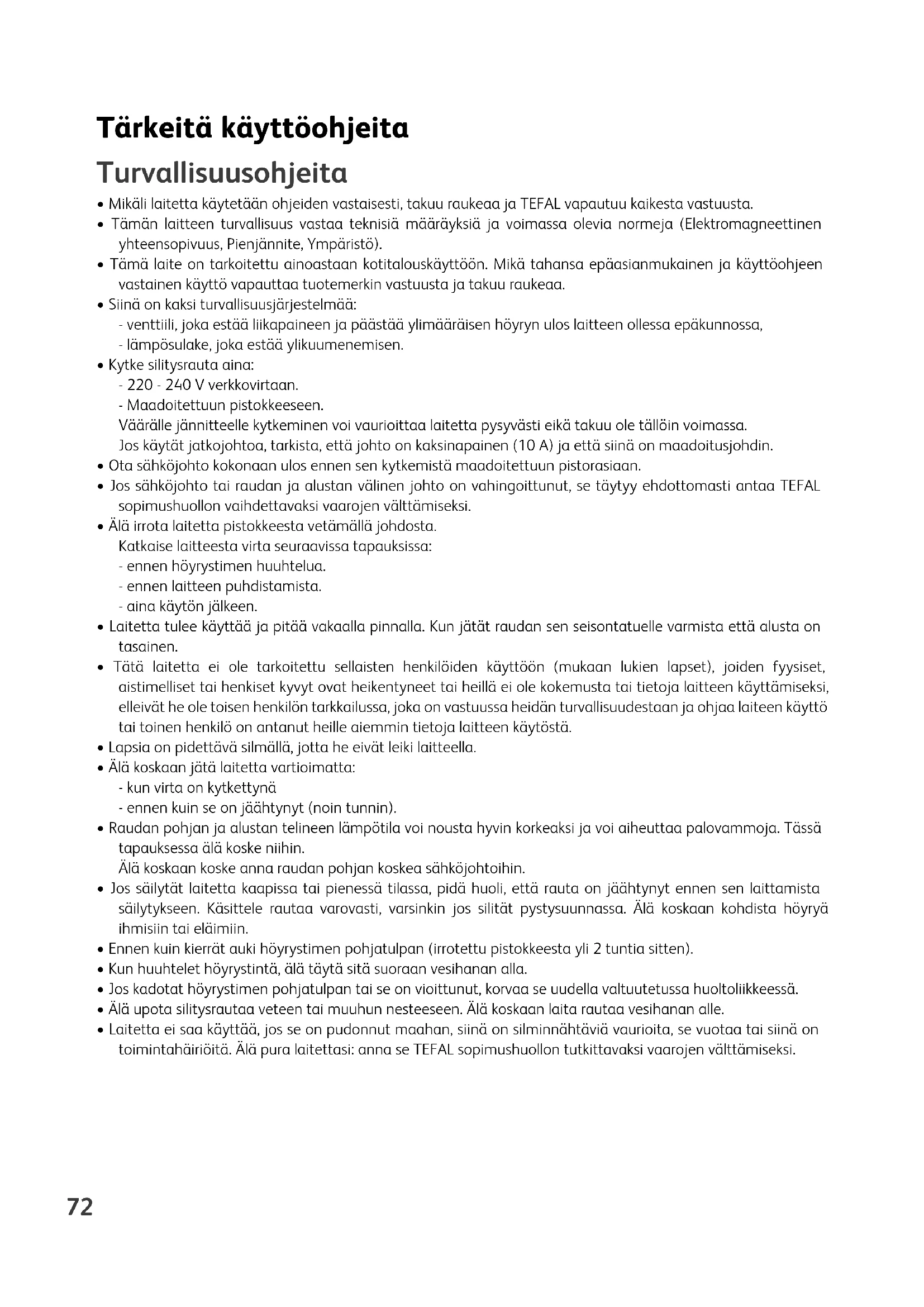

• Mikäli laitetta käytetään ohjeiden vastaisesti, takuu raukeaa ja TEFAL vapautuu kaikesta vastuusta.

• Tämän laitteen turvallisuus vastaa teknisiä määräyksiä ja voimassa olevia normeja (Elektromagneettinen yhteensopivuus, Pienjännite, Ympäristö).

• Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön. Mikä tahansa epäasianmukainen ja käyttöohjeen vastainen käyttö vapauttaa tuotemerkin vastuusta ja takuu raukeaa.

• Siinä on kaksi turvallisuusjärjestelmää: - venttiili, joka estää liikapaineen ja päästää ylimääräisen höyryn ulos laitteen ollessa epäkunnossa, - lämpösulake, joka estää ylikuumenemisen.

• Kytke silitysrauta aina: - 220 - 240 V verkkovirtaan. - Maadoitettuun pistokkeeseen. Väärälle jännitteelle kytkeminen voi vaurioittaa laitetta pysyvästi eikä takuu ole tällöin voimassa. Jos käytät jatkojohtoa, tarkista, että johto on kaksinapainen (10 A) ja että siinä on maadoitusjohdin.

• Ota sähköjohto kokonaan ulos ennen sen kytkemistä maadoitettuun pistorasiaan.

• Jos sähköjohto tai raudan ja alustan välinen johto on vahingoittunut, se täytyy ehdottomasti antaa TEFAL sopimushuollon vaihdettavaksi vaarojen välttämiseksi.

• Älä irrota laitetta pistokkeesta vetämällä johdosta. Katkaise laitteesta virta seuraavissa tapauksissa: - ennen höyrystimen huuhtelua. - ennen laitteen puhdistamista. - aina käytön jälkeen.

• Laitetta tulee käyttää ja pitää vakaalla pinnalla. Kun jätät raudan sen seisontatuelle varmista että alusta on tasainen.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, aistimelliset tai henkiset kyvyt ovat heikentyneet tai heillä ei ole kokemusta tai tietoja laitteen käyttämiseksi, elleivät he ole toisen henkilön tarkkailussa, joka on vastuussa heidän turvallisuudestaan ja ohjaa laiteen käyttö tai toinen henkilö on antanut heille aiemmin tietoja laitteen käytöstä.

• Lapsia on pidettävä silmällä, jotta he eivät leiki laitteella.

• Älä koskaan jätä laitetta vartioimatta: - kun virta on kytkettynä - ennen kuin se on jäähtynyt (noin tunnin).

• Raudan pohjan ja alustan telineen lämpötila voi nousta hyvin korkeaksi ja voi aiheuttaa palovammoja. Tässä tapauksessa älä koske niihin. Älä koskaan koske anna raudan pohjan koskea sähköjohtoihin.

• Jos säilytät laitetta kaapissa tai pienessä tilassa, pidä huoli, että rauta on jäähtynyt ennen sen laittamista säilytykseen. Käsittele rautaa varovasti, varsinkin jos silität pystysuunnassa. Älä koskaan kohdista höyryä ihmisiin tai eläimiin.

• Ennen kuin kierrät auki höyrystimen pohjatulpan (irrotettu pistokkeesta yli 2 tuntia sitten).

• Kun huuhtelet höyrystintä, älä täytä sitä suoraan vesihanan alla.

• Jos kadotat höyrystimen pohjatulpan tai se on vioittunut, korvaa se uudella valtuutetussa huoltoliikkeessä.

• Älä upota silitysrautaa veteen tai muuhun nesteeseen. Älä koskaan laita rautaa vesihanan alle.

• Laitetta ei saa käyttää, jos se on pudonnut maahan, siinä on silminnähtäviä vaurioita, se vuotaa tai siinä on toimintahäiriöitä. Älä pura laitettasi: anna se TEFAL sopimushuollon tutkittavaksi vaarojen välttämiseksi. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 7273 FIN Tuotekuvaus

2. Silitysraudan lämpösäädin

3. Silitysraudan merkkivalo

5. Alustan ja raudan välinen johto

6. Painikkeet ja merkkivalot

a - Vihreä merkkivalo: “laite on käyttövalmis” b - Alustan höyrynsäädin c - Punainen irrotettavan: “vesisäiliön valo” d - Oranssi merkkivalo: “höyrystimen tyhjennys”

8. Johdon säilytyspaikka

9. Raudan kiinnityskaari

10. Irrotettava vesisäiliö

11. Irrotettavan vesisäiliön täyttöaukko

12. Irrotettavan vesisiliön kahva

13. a - Höyrystimen säiliön korkin suoja

b - Höyrystimen säiliön korkki

14. Silityskeskuksen höyrystin (alustassa)

16. Johdon säilytystila

Raudan lukitusjärjestelmä «Lock – System»

• Höyryrautasi on varustettu raudan kiinnityskaarella raudan kuljettamista ja säilytystä varten – fig.1: - Lukittu – fig.2. - Ei lukittu – fig.3.

• Kuljeta höyrysilitysrautaa pitäen kiinni kädensijasta: - laita rauta alustalle ja lukitse silitysraudan kiinnityskaari (kuulet naksahduksen sen lukkiutuessa) – fig.2. - kuljettaessasi rautaa tartu sen kädensijaan – fig.1. Valmistelu Millaista vettä voi käyttää ?

• Voit käyttää vesijohtovettä.

• Älä lisää mitään asiaankuulumatonta säiliöön. Älä käytä pyykinkuivauksesta peräisin olevaa vettä, hajustettua vettä, jääkaappien tai ilmastointilaitteiden vettä tai sadevettä, sillä niissä on orgaanisia jäämiä tai mineraaleja, jotka tiivistyvät lämmön vaikutuksesta ja aiheuttavat purskahduksia, ruskeita värjäymiä ja kuluttavat laitettasi ennenaikaisesti. Säiliön täyttö

• Aseta silitysrauta tasaiselle, vaakasuoralle ja lämmönkestävälle alustalle.

• Tartu irrotettavan vesisäiliön kahvaan ja vedä vaakasuoraan saadaksesi säiliö irti – fig.4.

• Älä ylitä vesisäiliön enimmäistäyttörajaa – fig.5.

• Aseta vesisäiliö takaisin paikalleen (kuulet naksahduksen sen lukkiutuessa) – fig.6. Jos vesijohtovesi sisältääpaljon kalkkia, käytävesijohtoveden ja kaupanpulloveden sekoitusta(puolet ja puolet). 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 7374 Silitysraudan käynnistäminen

• Pura johdot kokonaan ulos säilytystilasta.

• Poista lukitus – laske suojavannetta alemmas – fig.3.

• Kytke laite maadoitettuun pistorasiaan.

• Paina merkkivalollista virtakytkintä. Valo syttyy, höyrystin alkaa lämmetä: vihreä valo (etupaneelissa) vilkuu ja höyrystin kuumenee – fig.7. Kahden minuutin kuluttua, kun vihreä valo palaa jatkuvasti, höyry on valmis. Merkkivalot

• Vihreä merkkivalo vilkkuu, kun höyrystin lämpenee.

• Vihreä merkkivalo palaa yhtäjaksoisesti: rauta on käyttövalmis – fig.7.

• Punainen merkkivalo palaa yhtäjaksoisesti: vesisäiliö on tyhjä – fig.9.

• Oranssi merkkivalo «höyrystimen tyhjennys» vilkkuu: sinun tulee huuhdella höyrystin – fig.11. Käyttö Höyrytys

• Vihreä merkkivalo syttyy. Rauta on lämmin, kun termostaatin merkkivalo on sammunut (katso alla oleva taulukko).

• Silitysraudan valo syttyy. Ole varovainen! Silityskeskus on valmis kun silitysraudan valo sammuu ja vihreä höyrystyminen merkkivalo “höyry valmis” palaa sammumatta.

• Säädä höyryn määrä alustan höyrynsäätimestä.

• Silityksen aika merkkivalo saattaa syttyä ja sammua lämmön mukaan, tämä ei haittaa käyttöä.

• Saadaksesi höyryä, paina raudan kahvassa olevaa höyry painiketta ja pidä sitä pohjassa – fig.8. Höyryntulo lakkaa, kun vapautat säätimen.

• Noin minuutin kuluttua käynnistämisestä ja säännöllisesti käytön aikana silitysraudan sähköpumppu lisää vettä höyrystimeen.Tästä aiheutuu ääntä, mikä on normaalia.

• Jos käytät tärkkiä, suihkuta tai sirota sitä kankaan nurjalle puolelle ennen silittämistä. Säädä lämpötila Ensimmäisellä käyttökerralla silitysraudasta saattaa lähteä savua tai hajua.Tämä ei kuitenkaan ole vaarallista ja loppuu pian. Älä aseta rautaa metalliselle alustalle, sillä se voi vahingoittaa rautaa. Aseta rauta ennemmin alustan telineeseen. Siinä on liukumista estävä alusta ja se kestää korkeita lämpötiloja. Kangastyyppi Silitysraudan lämpösäädin Höyrynmäärän säätöpyörän liikuttaminen Pellava, Puuvilla

Tekokuidut, Polyesteri, Asetaattikuidut, Akryylikuidut, Polyamidi

SÄÄDÄ LÄMPÖTILA JA HÖYRYN MÄÄRÄ SOPIVAKSI SILITETTÄVÄLLE KANKAALLE: 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 7475 FIN Vesisäiliön täyttö Kun alustan “vesisäiliö on tyhjä - merkkivalo syttyy, sinulla ei ole enää höyryä – fig.9.

• Ota vesisäiliö irti vetämällä sitä vaakasuoraan. Älä ylitä vesisäiliön enimmäistäyttörajaa – fig.5.

• Aseta vesisäiliö takaisin paikalleen (kuulet naksahduksen sen lukkiutuessa) – fig.6.

• Kun vihreä valo lakkaa vilkkumasta, höyry on valmista. Silitys pystysuunnassa

• Säädä silitysraudan lämpötila sekä paneelissa oleva höyrynmäärän säätöpyörä maksimiasentoon.

• Ripusta vaate henkarille ja pingota kangasta kevyesti kädellä. Älä koskaan höyrytä vaatetta, joka ihmisen päällä, sillä höyry on hyvin kuumaa. Ripusta vaate henkarille höyryttämistä varten.

• Pidä rautaa pystysuorassa asennossa, kallistettuna eteenpäin. Paina höyryn säädintä (sijaitsee kahvan päällä) silloin tällöin ja silitä ylhäältä alaspäin – fig.10. Huolto ja puhdistus Höyrykeskuksen puhdistus

• Älä käytä höyrystimen tai silitysraudan pohjan puhdistukseen puhdistus-tai kalkinpoistoainetta.

• Älä koskaan laita silitysrautaa tai sen alustaa vesihanan alle.

• Tyhjennä ja huuhtele irrotettava vesisäiliö.

• Puhdista pohja säännöllisesti käyttämällä kosteaa pesusientä, jossa ei ole metallia.

• Puhdista silloin tällöin laitteen muoviset osat pehmeällä, kevyesti kostutetulla rievulla. Vinkkejä : Jos silität jotain muuta kuin pellava- tai puuvillakangasta, pidä rauta muutaman senttimetrin etäisyydellä kankaasta, ettei se pala. Varmista ennen huoltoa, että rauta on irrotettu pistokkeesta ja että pohja on jäähtynyt. Kun käytät rautaa ensimmäistä kertaa tai kun et ole silittänyt höyryllä muutamaan minuuttiin, paina höyryn säädintä useita kertoja peräkkäin etäällä vaatteista. Näin kylmä vesi pääsee poistumaan höyrynkierrosta.

• Silitysraudan lämpötilan säätäminen: - Aloita silitys kankaista, jotka silitetään alhaisella lämpötilalla (•) ja silitä viimeiseksi kankaat,jotka kestävät korkean lämpötilan (••• tai Max). - Jos silität sekoitekangasta, valitse silityslämpötila alimman materiaalin mukaan. - Kun silität villavaatetta, paina raudan höyryn säädintä sykäyksittäin. Älä kohdista rautaa vaatteeseen. Vältät näin sen muuttumisen kiiltäväksi.

• Höyryn määrän säätö: - Jos silität paksua kangasta, lisää höyryn määrää. - Jos silität alhaisella lämmöllä, säädä alustan höyryn säädin ala-asentoon. Kuivasilitys

• Älä paina kahvassa olevaa höyrynappia. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 7576 Höyrystimen huuhtelu

• Jotta silitysrautasi toimisi tehokkaasti pidempään ja vältettäisiin kalkkikarstan muodostuminen, silitysrauta on varustettu oranssinvärisellä merkkivalolla «höyrystimen tyhjennys», joka vilkkuu kojetaulussa noin 10 käytön jälkeen – fig.11.

• Jos oranssi «höyrystimen tyhjennys» -merkkivalo vilkkuu, voit jatkaa silittämistä normaaliin tapaan, mutta muista huuhdella höyrystin ennen seuraavaa käyttöä.

• Tarkista että laite on varmasti viileä ja että se on ollut käyttämättömänä ainakin kaksi tuntia. Huuhtelu lisävarusteena:

• Pakkauksessa on mukana tyhjennysletku, jolla tyhjennys onnistuu helposti ja tehokkaasti. Letkun avulla myös sïliön huuhteleminen käy helposti, koska höyrynkehitintä ei tällöin tarvitse liikutella huuhtelun aikana.

• Tyhjennysletku on kehitetty sopivaksi useimpiin vesihanoihin (a tai b). Letkussa on kaksi erilaista liitntä. Valitse liitin, joka sopii hanaasi.

• Aseta höyrynkehitin tiskipöydän reunalle ja laita rauta pystyyn sen viereen.

• Käännä 1/4 kierros höyrystimen säiliön korkin suojaa – fig.12.

• Kierrä hyörystyminen säiliön korkki kolikolla varovasti auki – fig.13.

• Liitä tyhjennysletkun muovinen suulake säiliö, aukkoon ja kierrä kevyesti oikealle kunnes suulake on kohdallaan. Suulakkeen poistoaukon tulee olla tiskialtaan päällä – fig.14.

• Yhdistä tyhjennysletkun kuminen suulake hanaan – fig.15.

• Avaa hana varovasti ja vähän kerrallaaan ja anna kylmän veden virrata tyhjennysletkun läpi altaaseen noin minuutin ajan – fig.16.

• Sulje hana ja irrota tyhjennysletku.

• Kierrä säiliön tyhjennyskorkki takaisin paikoilleen ja kiristä se kolikon avulla.

• Laita höyrystimen säiliön korkin suoja takaisin paikalleen. TAI Ilman lisävarustetta:

• Aseta höyrynkehitin tiskipöydän reunalle ja laita rauta pystyyn sen viereen.

• Käännä 1/4 kierros höyrystimen säiliön korkin suojaa – fig.12.

• Kierrä hyörystyminen säiliön korkki kolikolla varovasti auki – fig.13.

• Pidä höyrystintä kallellaan ja täytä säiliö karahvin avulla neljänneslitralla vesijohtovettä – fig.17.

• Liikuttele säiliötä jonkin aikaa ja tyhjennä se sitten täydellisesti tiskialtaaseen – fig.18. Jotta huuhtelun tulos on hyvä, on suositeltavaa, että toimenpide toistetaan.

• Kierrä säiliön tyhjennyskorkki takaisin paikoilleen ja kiristä se kolikon avulla.

• Laita höyrystimen säiliön korkin suoja takaisin paikalleen. Älä missään tapauksessakäytä huuhtelemiseenkalkinpoistoaineita. Nevoivat vaurioittaa laitetta.Ennen raudanhöyrynkehittimentyhjennystä sen täytyyehdottomasti jäähtyä yli 2tuntia, jotta vältettäisiinpalovammariskit.

• Sammuta laite virtakytkimen ”O/I” avulla ja irrota laite pistokkeesta – fig.19.

• Lukitse kiinnityskaari kiinni rautaan (kuulet naksahduksen sen lukkiutuessa) – fig.2. Rautasi on nyt turvallisesti kiinni alustassa. Varo koskemasta raudan pohjaan, se on vielä kuuma.

• Rullaa laitteen johto ja laita se sille tarkoitettuun säilytysosaan – fig.20.

• Anna raudan (ja sen alustan) jäähtyä 30 minuuttia.

• Voit laittaa silitysaudan säilytyspaikkaan, kuljeta sitä pitäen kiinni kädensijasta – fig.1. Ongelmia silityskeskuksen kanssa?

ONGELMA MAHDOLLINEN SYY RATKAISU

Silityskeskuksen merkkivalo eipala. Silitysraudan merkkivaloja virrankatkaisijanmerkkivalo eivät pala.Laitteeseen ei ole kytketty virtaa. Tarkista, että virtajohto on kunnolla kytkettypistorasiaan ja paina merkkivalollista virrankatkaisijaa(sijaitsee alustan sivulla).Pohjan rei’istä vuottaa vettä. Vettä on tiivistynyt putkiin, koskarautaa käytetään ensimmäistä kertaatai viimeisestä käyttökerrasta onkulunut kauan.Käytä höyryn säädintä vasta kun silitysraudanmerkkivalo on sammunut. Paina hÿrypainiketta poispäinsilityslaudasta, kunnes raudasta tulee höyryä.Käytät höyryn säädintä, vaikkasilitysrauta ei ole tarpeeksi kuuma.Vähennä höyryn määrää, kun silität alhaisella lämmöllä(Höyrynsäädin säätötaulussa).Termostaatti ei toimi – rauta ei oletarpeeksi kuuuma.Ota yhteyttä huoltoon tai asiakaspalveluun.Vesijuovia ilmestyy tiettyihinkankaisiin.Silityslauta ei ole oikeanlainen. Tarkista, että lauta on tarkoitettu silityskeskukselle.Pohjasta valuu vaaleaanestettä.Höyrystimessä irtoaa kalkkikiveä,koska sitä ei ole huuhdeltusäännöllisesti.Huuhtele höyrystin.Silitysraudan pohjan rei’istävuotaa ruskeaa nestettä, jokalikaa silitettävän vaatteen.Olet käyttänyt kemiallistakalkinpoistoainetta tai lisäaineita säiliönvedessä.Älä lisää mitään aineita irrotettavaanvesisäiliöön eikä höyrystimeen (katso suosituksiakäytettävästä vedestä).Silitysraudan pohja onlikainen tai ruskea ja likaasilitettävän vaatteen.Raudan lämpötila on liian korkea. Säädä raudan lämpötila ohjeiden mukaisesti.Vaatetta ei ole huuhdeltu riittävän hyvintai olet silittänyt uutta vaatetta ennensen pesemistä.Varmista että pyykki on kunnolla huuhdeltu jotteipesuaineen jäämät tai muut kemikaalit pala kiiinniuuteen vaatteeseen.Käytät tärkkiä. Sirottele tärkki silitettävän vaatteen nurjallepuolelle. FIN 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 7778

ONGELMA MAHDOLLINEN SYY RATKAISU

Höyryä tulee vähän tai eiollenkaan.Vesisäiliö on tyhjä (vesisäiliönmerkkivalo syttyy).Täytä irrotettava vesisäiliö. Varmista, että irrotettavavesisäiliö on kunnolla paikoillaan.Höyryn määrä on säädetty minimiin. Lisää hyöryn määrää (rungon painike).Olet täyttänyt vesisäiliön,mutta höyryä ei muodostu.Vesisäiliö on huonosti paikoillaan. Varmista, että irrotettava vesisäiliö on kunnollapaikoillaan.Punainen « irrotettavavesisäiliö on tyhjä» -merkkivalo palaa.Vesisäiliö on tyhjä . Täytä irrotettava vesisäiliö. Hoÿrystimen pohjatulpastatulee höyryä.Pohjatulppa on huonosti kiinni. Kiristä pohjatulppa.Korkin tiiviste on vahingoittunut. Ota yhteys valtuutettuun jälkimyyntipalveluunsaadaksesi uuden tiivisteen. Laitteen alta tulee höyryä. Laite on viallinen. Älä käytä rautaa enää ja ota yhteyttä valtuutettuun huoltoon. Muiden ongelmien ilmetessä ota yhteyttä valtuutettuun huoltoliikkeeseen, joka tarkastaa silitysrautasi. Huolehtikaamme ympäristöstä ! Laitteesi on varustettu monilla arvokkailla ja kierrätettävillä materiaaleilla. Toimita laitteesi keräyspisteeseen tai sellaisen puuttuessa vaikka valtuutettuun huoltokeskukseen, jotta laitteen osat varmasti kierrätetään. 021472-NOTICE PRO MINUTE AQUAPLUS 3/01/07 9:08 Page 7879
