Nikkor AFS DX 1855mm f3.55.6G VR - Kameralins NIKON - Gratis bruksanvisning och manual

Produkttyp	Zoomobjektiv med vidvinkel till tele för Nikon DX-format digitala systemkameror
Märke	Nikon
Modell	Nikkor AFS DX 18-55mm f/3.5-5.6G VR
Brännvidd	18–55 mm
Maximal bländare	f/3.5–5.6
Optisk konstruktion	11 element i 8 grupper (1 asfärisk lins)
Bildvinkel	76° – 28°50'
Minsta fokusavstånd	0,28 m (från bildplanet)
Antal bländarlameller	7 (cirkulära)
Filter	52 mm (gänga 0,75 mm)
Mått (diameter × längd)	Ungefär 73 mm × 79,5 mm
Vikt	Ungefär 265 g
Fattning	Nikon bajonettfattning (DX-format)
Autofokus	Tyst vågmotor (SWM), A-M-omkopplare
Vibrationsreducering (VR)	Ja, 3 stegs slutartidsfördel, inbyggd panoreringsläge
Strömförsörjning	Via kamerahuset (inget batteri i objektivet)
Underhåll och rengöring	Blåspump, mjuk borste, trasa lätt fuktad med etanol; använd inte lösningsmedel
Säkerhet	Montera inte isär, undvik brandfarliga gaser, titta inte på solen, förvaras oåtkomligt för barn
Reservdelar och reparerbarhet	Reparationer av auktoriserade Nikon-tekniker; kompatibla tillbehör: 52 mm filter, motljusskydd HB-45, väska CL-0815
Allmän information	Objektiv av typ G (ingen bländarring); utformat för Nikon DX-format digitala systemkameror

Vanliga frågor - Nikkor AFS DX 1855mm f3.55.6G VR NIKON

Hur fäster jag detta objektiv på min Nikon-kamera?

Stäng av kameran, ta bort objektivets bakre lock, rikta in den vita monteringsmarkeringen på objektivet mot kamerahusets markering, vrid sedan objektivet moturs tills det klickar. Se till att objektivet är ordentligt låst.

Hur använder jag vibrationsreduceringen (VR)?

Ställ vibrationsreduceringens ON/OFF-omkopplare på ON. Tryck lätt på avtryckaren för att aktivera stabiliseringen; vänta tills bilden i sökaren stabiliseras innan du tar bilden. Vid panorering reducerar VR endast vertikala skakningar.

Vilka tillbehör medföljer objektivet?

Objektivet levereras med ett 52 mm snäppbart främre objektivlock (LC-52) och ett bakre lock. Motljusskyddet HB-45 är tillval.

Kan jag använda en telekonverter med detta objektiv?

Nej, telekonvertrar (alla modeller) är inte kompatibla med detta objektiv. Användning av andra icke rekommenderade tillbehör kan orsaka funktionsfel.

Hur rengör jag objektivets linser?

Använd en blåspump eller mjuk borste för att ta bort damm. För fläckar, använd en mjuk bomullstrasa lätt fuktad med etylalkohol, gör cirkelrörelser från mitten och utåt. Använd aldrig lösningsmedel eller bensen.

Vad gör jag om autofokus inte fungerar korrekt?

Se till att objektivets A-M-omkopplare står på A och att kamerans fokusläge är inställt på AF-A, AF-S eller AF-C. Om problemet kvarstår, försök att fokusera manuellt eller på ett motiv med högre kontrast.

Vad är det minsta fokusavståndet?

Det minsta fokusavståndet är 0,28 meter, oavsett brännvidd, mätt från kamerans bildplan.

Kan jag använda inbyggd blixt med detta objektiv?

Ja, men undvik att använda motljusskyddet för att förhindra vinjettering. Avståndet får inte vara mindre än 0,6 m. Vissa kamerahus (D100, D70) kräver en brännvidd på minst 20 mm för att undvika vinjettering.

Hur förvarar jag objektivet när det inte används?

Sätt på främre och bakre lock, förvara det på en sval, torr plats skyddad från direkt solljus. Undvik kemikalier som kamfer eller naftalen.

Är detta objektiv kompatibelt med fullformatskameror (FX)?

Nej, detta objektiv är speciellt utformat för Nikon DX-format digitala systemkameror (APS-C-sensor). Monterat på ett FX-hus kommer det att använda en central del av sensorn (DX-läge) eller ge kraftig vinjettering.

BRUKSANVISNING Nikkor AFS DX 1855mm f3.55.6G VR NIKON

Montera inte isär kameran

Om du rör vid delarna innate i kameran erller objektivet kan du skada dig. Reparationer ske endast utforas av kualificerade tekniker. Om kameran erller objektivet skulle brytas upp after att de tappats i marken ell stöts till, sca du efter att den kopplats bort fran natströmmen och/eller batteriet lossats, lamna inprodukten till ett auktoriserat Nikon-servicecenter for inspektion.

Stäng genast av kameran om den slutar att fungera korrekt

Om detkommen rok ellernagon ovanlig lukt fran kameran eller objektivet sca du genast ta bort batteriet. Var forsiktig sa att du inte branner dig.Fortsatt anvandning kan medfora persorskada.

När du har avlågsnat eller kopplat bort strömköllan bör du ta utrustningen till att auktoriserat Nikon-servicecenter for kontroll.

Använd inte kameran aller objektivet i narheten av lättantändlig gas

Titta inte in i solen genom objektivet aller sökaren

Om du tittar in i solen aller nagon annan starkljuskalla genom objektivet aller sokaren kan ogonen skadas permanent.

Förvara utom räckhäll for barn

Var forsiktig och forvaraprodukten utom rackhall for barn sa att de inte stoppar batterier aller anda smadelar i munnen.

Observera foljande forsiktighetsatgärder nár du hanterar kameran och objektivet

• Häll kameran och objektivet torra. Underlåtenhet att foljaenna anvisning kan resultera i brand eller elektrisk stöt.
• Hantera eller rör inte kameran eller linsen med våta händer. Underlåtenhet att folja dessa anvisningar kanresultera i elektrisk stöt.
  När du fotograferar i motljus skä du tänka pa att inte riktä objektivet mot solen och inte heller lata solstrålar gå rakt in i objektivet. Annars kan kameran bli överhettad och kanske orsaka brand.
• När objektivet inte ska användas under en langre tidsperiod ská bade främre och bakre objektivlock sattas fast och objektivet placeras på en plats skyddad mot direkt solljus. Underlåtenhet att folja denna anvisning kan orsaka brand, eftersom objektivet kan fokusera solljuset mot ett lättantändigt objekt.

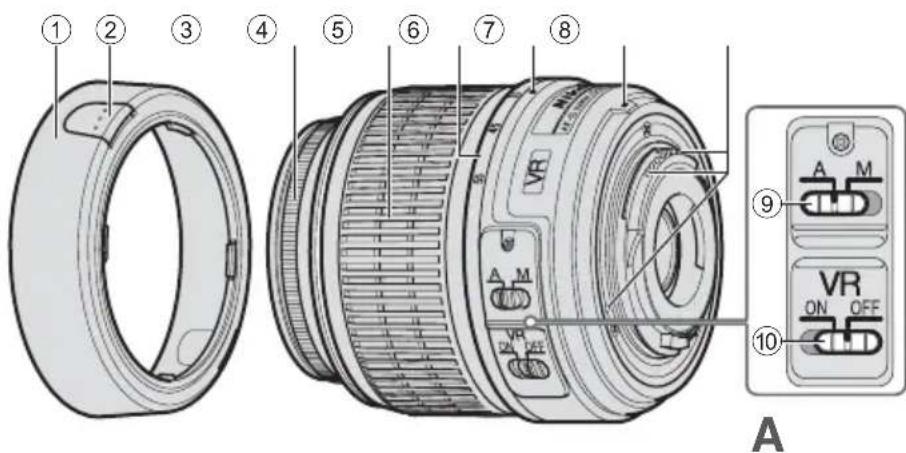

Nomenklatur

（）：referenssida

① Motljusskydd* (S. 50)
② Knapp for montering av motljusskydd (S. 50)
③Fokusring
④Zoomring (S.51)
⑤Brannviddsskala
⑥ Brännviddsindikering
⑦Monteringsindikering (S. 50)
⑧ CPU-kontakter (S.53)
⑨ A-M-lagesbrytare (S.51)
⑩ Vibrationsreducingens ON/OFF-brytare (S.52)

Tack for att du köpte objektivet AF-S DX NIKKOR 18-55mm f/3,5-5,6G VR. DX Nikkor-objectivär särskilt utformade für användning med Nikon digitala systemkameror (Nikon DX-format), till exempl D300 och D90. När objektivet ar monterat på kameror med Nikon DX-format, motsvarar objektivets bildvinkel cirka 1,5 × brännvidden i formatet 35mm . Innan du använder objektivet skä du lasa de här instruktionerna och kamerans Användarhandbok.

Huvudfunctional

• Med vibrationsreduktionen (VR) aktiverad kan langre slutartider anvandas (3,0steg^) .Darmed okar antelet slutartider och zoomlagen som kan anvandas,sarskilt pa en handhallen camera. (^) Effekterna av VR pa slutartiden mats i enlighet med standarden fran Camera and Imaging Products Association (CIPA); Objektiv med FX-format mats med digitalkameror i FX-format, och objektiv med DX-format med kameror med DX-format. Zoomobjektiv mats vid maximal zoom.)
• Detta objektiv anvander en Silent Wave Motor for driving av fokuseringsmekanismen, vilket gör autofokuseringen smidig, tyst och;nastan omedelbar. A-M-lagesbrytaren 9 finns tillganglig for att du lätt ska kunna välja autofokusering (A) eller manuell fokusering (M).
• En nogrannare exponeringskontroll blir möjlig eftersom information om avstandet till motivet overfors fran objektivet till kamerahuset.
• Med ett asfariskt linselement blir bilderna skarpa och i princip helt fria fran fargade kanter. Den sjubladiga slutaren ger en nastan cirkular blandare, vilket gor att omraden som ligger utanfor kamerans fokus blir mjuka och diskreta.

1 Stang av kameran.
2 Ta bort det bakre objektivlocker (bild D).
3 Rikta in monteringsindikeringen 7 pa objektivet mot monteringsmarkt pa kamerahuset och rotera objektivet motsols tills det klickar pa plats. Kontrollera att objektivet sitter ratt; monteringsindikeringen 7 sha vara hochst upp pa objektivet.
4 Ta bort det främre objektivlocket (bild C).

Stäng av kameran innan du tar av objektivet. Tryck och häll ner objektivåsknappen på kameran och vrid samtidigt objektivet medurs.

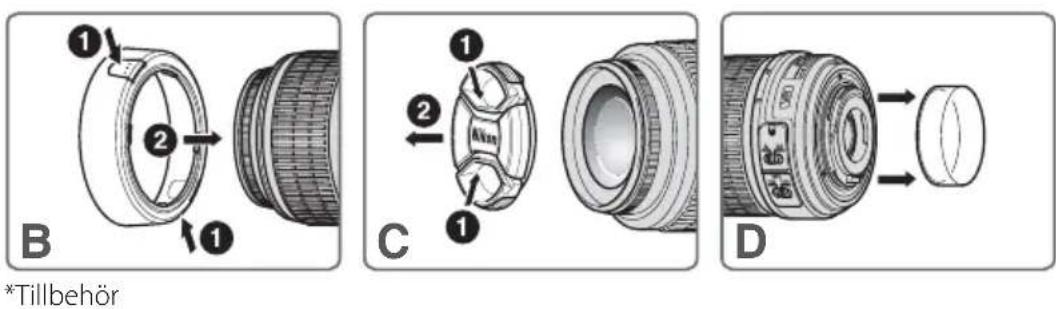

Anvanda motljusskyddet HB-45 ①^* (bild B)

*Tillbehör.

Montera skyddet

Tryck forsiktigt pa knapparna for montering av motljusskyddet ② nardu fester motljusskyddet ① .Montera motljusskyddet i omvant lage ① nardet skforvaras.

Tryck forsiktigt pa knapparna for montering av motljusskyddet ② narr du tar bort motljusskyddet ①

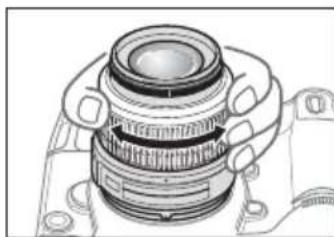

Fokusering, zoomning och skärpedjup

Vrid pa zoomringen 4innan du fokuserar, foratt andra brannvidden tills du uppnatt den onskade bilden i sokaren. Om din kamera har en knapp eller spak for

forhandsgranskning av skärpedjupet (manuella matningar) kan du forhandsgranska skärpedjupet genom sökaren.

Fokusering (bild A) Autofokuslage

Ställ in kamerans fokuslage på AF-A, AF-S eller AF-C och ställ in A-M-lagesbrytaren 9 på objektivet till A. Du fokuserar genom att trycka ner avtryckaren halvågs och tar en bild genom att trycka ner den welt.

Förssok inte vrida på fokusringen ③ medan autofokus arbetar.

Manuellt fokusläge

Ställ in objektivets A-M-lagesbrytare ⑨ på M. Vrid fokusringen ③ manuellt for att fokusera. Fotografering ar möjlig Near kamerans fokusläge arinstall på AF aller M.

A-M-lägesbrytare für objektiv ⑨	Kamerans fokusläge
	AF	M
A Autofokus	—
M	Manuell fokusering (fokushjälp finns tillgänglig)

Mer information om kamerans fokuslagen finns i kamerans Anvandarhandbok.

Så fär du bra bilderned autofocus

Läs "Information om att använda vidvinkel-ellers supervidvinkel-AF-Nikkor-objectiv" (S. 55).

Med vibrationsreduktionen (VR) aktiverad kan langre slutartider anvandas (3,0steg^*) .Panorering kan ocksa utforas. Effekterna av VR pa slutartiden mats i enlighet med standarden fran Camera and Imaging Products Association (CIPA); Objektiv med FX-format mats med digitalkameror i FX-format, och objektiv med DXformat med kameror med DX-format. Zoomobjektiv mats vid maximal zoom.)

Slå på och stänga av vibrationsreducingen

1 Ställ in vibrationsreducingens ON/OFF-brytare 10 pA ON. OBS! Var noga med att stalla in brytaren 10 sa att indikatorn befinner sig exakt i linje med ON.
2 Vibrationerna reduceras Near avtryckaren trycks ned halvvags. Autofokusering och manuell fokusering samt en exakt komponering av motivet forenklas aftersom vibrationerna som syns i sökaren också reduceras.
3 Ställ in vibrationsreducingens ON/OFF-brytare 10 pa OFF for att avaktivera vibrationsreducingen.

Att notera om vibrationsreducing

• Tryck Först ned avtryckaren halvvägs och vänta sedan tills bilden i sökaren stabiliseras innan du trycker ned avtryckaren welt.

• Om du flyttar kameran i en vid bage när du panorerar, kompenserar den inte for vibrationner i panoreringsriktningen. Om du till exempel panorerar kameran horisontellt reduceras den vertikala kameraskakningen. Bilden stabiliseras samtidigt som den önskade panoreringen kan genomforas.

• På ground av vibrationsreducingens mekaniska egenskaper kan bilden i sökaren bli suddig after att avtryckaren släppt. Detta ar inte nagot fel.

• Stäng inte av kameran och lossa inte objektivet fran kameran nar vibrationsreducingen ar aktiverad. Om detta inte afterfoljs kan det lata och kannas som en invändig del ar los aller trasig i objektivet nar du skakar på det. Detta ar inte nagot fel. Starta kameran iven for att korrigera detta.
• För kameror som har inbyggd blixt, fungerar inte vibrationsreduceringen nar den inbyggda blixten laddas.
  När kameran ar monterad paett stativ skavibrationsreduceringens ON/OFF-brytare ⑩ stallas inpaa OFF.Vi likmenderar emellertid attomkopplaren stalls in paONnär kameran anvandsmed ett olast stativhuvud ellmer med ent enbensstativ.
• För kameror med autofokus, till exempl D2-serien och D300-modeller, och en AF-ON-knapp, fungeran inte vibrationsreduktion nar AF-ON-knappen trycks ned.

Stalla in bländaren

Använd kameran für att justera bländarinstallen.

Variabel maximal bländare

Om man zoomar objektivet frän 18mm till 55mm minskas den maximala bländaren med 1^1 / 3 stopp. Men kameran kompenserar alla andringar av bländaren genom att justera slutartiden sa att ratt exponeringsvarde uppnås.

Blixtfotografering med kameror som har inbyggd blixt

Vinjettering ar de mörka horn som dyker upp runt bilden nar lijuset som blixten性和er ut hindras av motljusskyddet ① aller objektivhuset, beroende pa brannvidden erler fotograferingsavstandet.

• Använd inte motljusskyddet om du vill undvika vinjettering ①.
  Den inbyggda blixten kan inte anvandas for kortare avstand an 0,6 m.

SLR-digitalkameror	Användbar brännvidd/ fotograferingsavständ
D810, D800-serien, D750, D700, D610, D600, D7200, D7100, D7000, D5500, D5300, D5200, D5100, D5000, D3300, D3200, D3100, D3000, D300-serien, D200, D100, D90, D80, D70-serien, D60, D50, D40-serien	Ingen vignettering uppstår vid;nçon brännvidd

• Den inbyggda blixten på D100 och D70 är kompatibel med brännvidder på 20mm eller mer. Vinjettering uppstår vid brännvidden 18mm.
• For den senaste informationen om vinjettering med detta objektiv, se kamerans handbok.

Vård av objektivet

• Var forsiktig sa att inte CPU-kontakterna ⑧ blir smutsiga erller skadas.
  Rengör objektivets ytor med en bläsborste. Använd en mjuk, ren bomullsduk eller linsduk fuktad med etanol (alkohol) eller linsrengöringsmedel, for att ta bort smuts och fetfläckar. Torki i en cirkulär rörelse fran mitten och utat. Lämna inte kvar nagra spar av rengöringsmedlet och rör inga andra delar av objektivet.
• Använd aldrig thinner erller bensen für rengöring av linsen, eftersom det kan skada den och orsaka brand ell hälsoproblem.
• Det finns NC-filter som skyddar den främre linsen. Motljusskyddet ① hjälper ocksà till att skydda den främre linsen.
• När objektivet forvaras i sin flexibla objektivpase skā bade framre och bakre linsskydd vara monterade. Objektivet kan även forvaras med motljusskyddet ① monterati omvändt Lage.
• När objektivet ar monterat på kameran bör du inte lyfta eller hälla kameran och objektivet i motljusskyddet ①.
• Om objektivet inte skanvandas under en langretidsperiod skdetforvassvalt och torrt,saatt mogelkan undvikas.Forvara det ockskyddat mot direkt solljusoch kemikalier sasom kamfer och naftalen.
• Se till att det intekommen vatten pa objektivet och tappa det inte i vatten, eftersom det d'a kommt att rosta och sluta fungera.
• Förstärkt plast används i vissa av objektivets delar. Lämna aldrig objektivet på en alltför varm plats für att undvika skador.

Standardtillbehör

• 52-mm främre objektivlock som knapps på plats LC-52

Extra tillbehör

• 52-mm skruvfilter
• Bäkre objektivlock
  Flexibelt objektivfodral CL-0815
  Motljusskydd HB-45

Tillbehör som inte passar

Telekonvertrar (alla modeller)
- Fokuseringsutrustning som autoring BR-4 och alla modeller av autoförlängningsring PK, K-ring och bälgar.
- Montering sring SX - 1

Andra tillbehör ar eventuellt inte lämplica att användas tillsammans med detta objektiv. Mer information finns i dokumentationen som medfoljer tillbehören.

Specificationer

Sv

Typ av objektiv NIKKOR zoomobjektiv av G-typ AF-S DX med inbyggd CPU och Nikons bajonettkoppling (speieltutvecklad for anvandning med Nikon SLR-Nikon DX digitalkameror)

Brannvidd 18mm-55mm

Maximal f/3,5-5,6

bländare

Objektivkonstruktion 11 element i 8 grupper (1 asfariskt linselement)

Bildvinkel 76^ - 28^50^

Brannvidsskala 18,24,35,45,55mm

Avstandsinformation Skickas till kamerahuset

Zoomreglage Manuellt via separat zoomring

Fokusering Autofokus med Silent Wave Motor; manuellt via separat fokusring

Vibrationsreducing Objektivbyte med VCM-motorer (voice coil)

Kortaste 0,28 m fran skarpeplanet vid alla fokuseringsavstand zoompositioner

Antal lamellblad 7st (rundade)

Irisbländare Helautomatisk

Bländarinterval f/3,5 till f/22 (vid 18mm),f/5,6 till f/36 (vid 55mm)

Exponeringsmatning Via metod med full bländare

Storlek Ungefär 73 mm (diam.) × 79,5 mm (utanfor kamerans objektivfaste)

Vikt Ungefar 265 g

Specifikationer och utförande kan ändras nar som helst,utan att tillverkaren meddelar detta ochutan nagonskyldighet for densamme.

Information om att använda vidvinkel- eller supervidvinkel-AF-Nikkor-objectiv

I foljande situationer kanske autofokus inte fungerar som forvantat vid bildtagning med vidvinkel- och supervidvinkel-AF-Nikkor-objectiv.

EEn person som star framfor en avlagset belagen bakgrund

FEtt falt fullt av blommor

1. När huvudmotivet i fokuseringsramarna ar forhällandevis litet

När en person som star framfor en avlågsen bakgrund placeras inom fokusmarkeringarna, enigt bilden E, kan bakgrunden vara i fokus, medan motivet ar sundigt.

2. När huvudmotivet År att litet monstrat objekt eller en vy

Som bilden F visar kan det vara svart att anvanda autopokuseringen nar motivet ar starkt monstrat ellher lag kontrast, som exemplvis ett falt med blommor.

Lösning på dessa typer av situationer

(1) Fokusera på att annat motiv som befinner sig på sama avstand frän kameran. Lås fokuseringen)där, komponera bilden på nytt och tryck av.
(2) Ställ in kamerans fokusläge till manuell fokusering och fokusera manuellt på motivet.

Se "Erhalla bra resultat med autofocus" i kamerans Anvandarhandbok.
