Technische Merkmale	NIKON Nikkor AFS DX 18-55mm f/3.5-5.6G VR Objektiv
Objektivtyp	Standard-Zoom
Objektivanschluss	Nikon F-Anschluss
Brennweitenbereich	18-55 mm
Maximale Blende	f/3.5-5.6
Bildstabilisierung	VR (Vibrationsreduzierung)
Minimale Fokussierentfernung	0,25 m
Filterdurchmesser	52 mm
Gewicht	Ca. 200 g
Verwendung	Ideal für Landschafts-, Porträt- und Reisefotografie
Wartung	Mit einem weichen Tuch reinigen, aggressive Chemikalien vermeiden
Sicherheit	Kontakt mit Feuchtigkeit und extremen Temperaturen vermeiden
Allgemeine Informationen	Kompatibel mit Nikon DX-Format Digitalkameras

Häufig gestellte Fragen - Nikkor AFS DX 1855mm f3.55.6G VR NIKON

Warum sind meine Fotos unscharf, wenn ich das NIKON Nikkor AFS DX 18-55mm f/3.5-5.6G VR Objektiv verwende?

Stellen Sie sicher, dass das Objektiv korrekt an Ihrer Kamera montiert ist. Überprüfen Sie auch, ob der Fokussiermodus auf 'AF' (Autofokus) eingestellt ist und dass Sie die Kamera beim Fotografieren stabil halten, besonders bei längeren Belichtungszeiten.

Das Objektiv fokussiert nicht automatisch. Was soll ich tun?

Überprüfen Sie, ob der Fokussiermodus Ihrer Kamera auf 'AF' eingestellt ist. Wenn das Objektiv im 'MF' (manueller Fokus) Modus ist, wechseln Sie zu 'AF'. Wenn das Problem weiterhin besteht, versuchen Sie, das Objektiv abzunehmen und wieder anzubringen.

Das Bild ist dunkel und detailarm. Was kann ich tun?

Stellen Sie sicher, dass die Blende des Objektivs auf einen geeigneten Wert eingestellt ist. Versuchen Sie, eine höhere ISO-Empfindlichkeit zu verwenden oder die Belichtungszeit zu verlängern, wenn Sie bei schlechten Lichtverhältnissen fotografieren.

Wie verwende ich die Vibrationsreduzierung (VR) des Objektivs?

Aktivieren Sie den VR-Mechanismus, indem Sie den VR-Schalter auf 'ON' stellen. Dies hilft, Verwacklungen bei Aufnahmen aus der Hand zu reduzieren.

Mein NIKON Nikkor AFS DX 18-55mm f/3.5-5.6G VR Objektiv macht beim Fotografieren ein seltsames Geräusch. Ist das normal?

Ein leichtes Motorgeräusch kann beim Autofokussieren hörbar sein. Wenn das Geräusch laut oder ungewöhnlich ist, könnte ein mechanisches Problem vorliegen. In diesem Fall wird empfohlen, den Nikon Kundendienst zu kontaktieren.

Das Objektiv öffnet sich nicht vollständig. Was soll ich tun?

Überprüfen Sie, ob das Objektiv korrekt an der Kamera montiert ist. Wenn das Problem weiterhin besteht, könnte ein mechanisches Problem vorliegen. Kontaktieren Sie den Kundendienst für Unterstützung.

Wie reinige ich das Objektiv richtig?

Verwenden Sie einen Blasebalg, um Staub zu entfernen, und wischen Sie dann die Linse mit einem sauberen, trockenen Mikrofasertuch ab. Vermeiden Sie aggressive Chemikalien.

Kann ich dieses Objektiv mit einem Filter verwenden?

Ja, Sie können einen Filter verwenden. Stellen Sie sicher, dass Sie einen Filter mit dem richtigen Durchmesser wählen, der für dieses Objektiv 52 mm beträgt.

Ist dieses Objektiv mit allen Nikon Kameras kompatibel?

Dieses Objektiv ist für Nikon F-Mount DX-Kameras konzipiert. Überprüfen Sie die Kompatibilität mit Ihrem Kameramodell vor dem Kauf.

BEDIENUNGSANLEITUNG Nikkor AFS DX 1855mm f3.55.6G VR NIKON

Benutzerhandbuch S.24

Hinweise für sicheren Betrieb

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. entnahmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnahmen Sie dazu die Batterie(n); darauf vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u. U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blichen.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt damit zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mundnehmen konnen.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.
- Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
- Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten setzen. Dies konnte eine Überhitzung der Kamera verursachen und ein Brand konnte die Folge sein.
Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

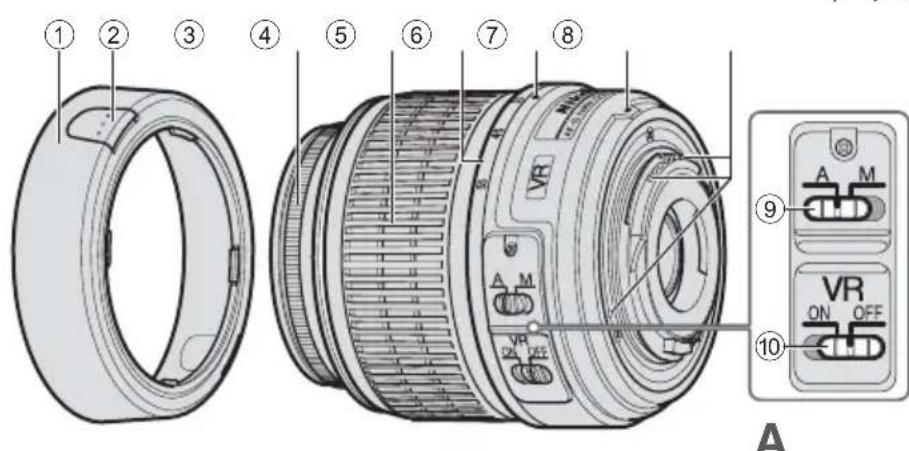

Bezeichnung der Bauteile

():Seite mit weiteren Erlauterungen

① Gegenlichtblende* (S. 26)
② GegenlichtblendeMontagetaste (S.26)
③ Entfernungseinstellring
④ Zoomring (S. 27)
⑤ Brennweitenskala
⑥ Markierung der Brennweitenskala
⑦ Markierung für die Arretierung (S. 26)
⑧ CPU-Kontakte (S. 29)
⑨ A-M-Umschalter (S.27)
⑩ Bildstabilisatorschalter ON/OFF (S.28)

*Sonderzubehör

De

Wir dken Ihnen fur das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 18-55 mm 1:3,5-5,6G VR entgegenbringen. DX-NIKKOR-Objektive sind speziell fur die Verwendung mit digitalen Nikon-Spiegelreflexkameras mit DX-Bildformat konstruiert, wie etwa die D300 und die D90. Der Bildwinkel des Objektiv entspricht bei Verwendung an einer DX-Format-Kamera dem eines Objektiv mit der ca. 1,5-fachen Brennweite an einer Kleinbildkamera. Machen Sie sichitte vor dem Einsatz desses Objektiv mit dem Inhalt dieser Bedienungsanleitung und demBenutzerhandbuchlhrer Kamera vertraut.

Hauptmerkmale

• Bei eingeschaltetem Bildstabilisator (VR) können längerere Belichtungszeiten (3,0 Stufen) verwendet werden. Auf diese Weise kann mit längeren Belichtungszeiten fotografiert werden, insbesondere bei Freihandaufnahmen mit längeren Brennweiten. (Die Wirkung des Bildstabilisators (VR) auf die Belichtungszeit wird gemäß CIPA-Standards ermittelt (Camera and Imaging Products Association); FX-Objektive werden an FX-Format-Kameras gemessen, DX-Objektive an DX-Format-Kameras. Zoomobjektive werden bei der langsten Brennweiteneinstellung gemessen.)
• Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Fokussierung per Autofokus stufenlos, geräuscharm und practisch verzögerungsfrei erfolgt. Mit dem A-M-Umschalter 9 lassst sich muhelos zwischen Autofokus (A) und manueller Fokussierung (M) wechseln.
  Die Prazision der Belichtungssteuerung ist besonderss hoch, da die Motiventfernungsdaten vom Objektiv an die Kamera übertragen werden.
  Die Verwendung eines aspharischen Objektivs gewährleistet scharfe Bilder ohne Farbrand. Auch die Irisblende mit sieben Lamellen erzeugt eine fast kreisrunde Blendenöffnung. Mit dieser Eigenschaft erscheinen Bereiche außerhalb des Fokus which und unauffällig.

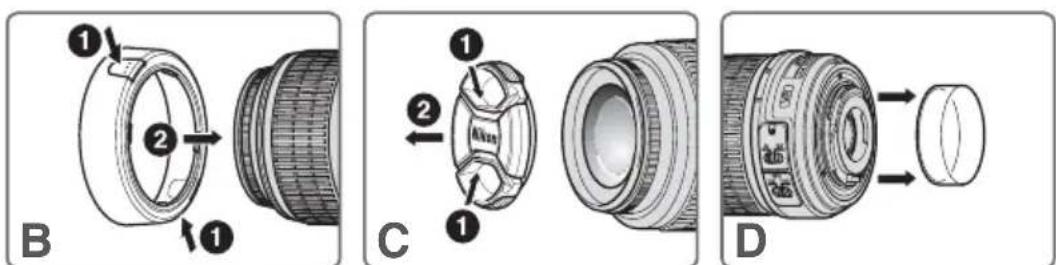

Anbringendes Objektivs

1 Schalten Sie die Stromversorgung der Kamera aus.
2 Nehmen Sie den hinteren Objektivdeckel ab (Abb. D).
3 Richten Sie die Markierung für die Arretierung ⑦ am Objektiv und die Markierung für die Arretierung am Kameragehäuse aneinander aus und drehen Sie das Objektiv gegen den Uhrzeigersinn, bis es mit einem Klicken einrastet. Stellen Sie sichere, dass sich das Objektiv in der korrekten Position befindet, wenn sie die Markierung für die Arretierung ⑦ oben auf dem Objektiv befindet.
4 Nehmen Sie den vorderen Objektivdeckel ab (Abb. C).

Abnehmer des Objektivs

Vor dem Abnehmer des Objektivs muss die Kamera unbedingt ausgeschaltet werden. Halten Sie die Objektiventriegelung gedrück und drehen Sie das Objektiv im Uhrzeigersinn.

Verwendung der Gegenlichtblende HB-45 ① (Abb.B)

• Sonderzubehör.

Anbringen der Gegenlichtblende

Drücken Sie zum Anbringen der Gegenlichtblende ① leicht auf die Gegenlichtblende-Montagetasten②. Zum Verstauen bringen Sie die Gegenlichtblende ① in der umgekehrten Position an.

Abnehmer der Gegenlichtblende

Drücken Sie zum Abnehmer der Gegenlichtblende ① leicht auf die Gegenlichtblende-Montagetasten ②.

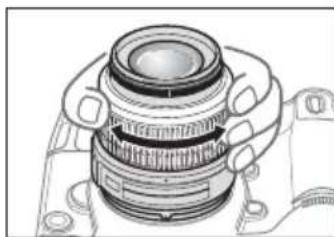

Fokussierung, Zoom und Tiefenschärfe

Stellen Sie vor der Fokussierung mit dem Zoomring 4 die Brennweite so ein, dass Sie im Sicher den gewünschten Bildausschnitt sehen.

Bei Kameras, die mit einer Abblendtaste ausgestattet sind, kann die Tiefenschärfe vor dem Auslösen im Sicher beurteilt werden.

Fokussierung (Abb. A) Autofokus-Modus

Stellen Sie den Kamera-Fokusmodus auf AF-A, AF-S oder AF-C ein und den A-M-Umschalter ⑨ am Objektiv auf A. Tippen Sie den Auslöser an, um zu fokussieren und drücken Sie dann zur Aufnahme den Auslöser ganz.

Versuchen Sie nicht während des Autofokus den Entfernungseinstellung ③ zu drehen.

Manuelle Fokussierung

Stellen Sie den A-M-Umschalter ⑨ am Objektiv auf M. Drehen Sie den Entfernungseinstellung ③ zum Fokussieren mit der Hand. Aufnahmen sind möglich, wenn der Kamera-Fokusmodus auf AF oder M eingestellt ist.

A-M-Umschalter am Objektiv ⑨	Kamera-Fokusmodus
	AF	M
A Autofokus	—
M	Manueller Fokus(Fokussierhilfe vorhanden)

Weitere Informationen zum Kamera-Fokusmodusfinden Sie im Benutzerhandbuch Ihrer Kamera.

Gute Ergebnisse mit dem Autofokus

Schlagen Sieitte unter Hinweise zum Gebrauch von Weitwinkel- und Superweitwinkel-AF-NIKKOR- Objektiven (S.31) nach.

Bildstabilisator (VR)

Bei eingeschalteten Bildstabilisator (VR) können langere Belichtungszeiten (3,0 Stufen) verwendet werden. Auch Schwenks sind möglich. (Die Wirkung des Bildstabilisators (VR) auf die Belichtungszeit wird gemäß CIPA-Standards ermittelt (Camera and Imaging Products Association); FX-Objektive werden an FX-Format-Kameras gemessen, DX-Objektive an DX-Format-Kameras. Zoomobjektive werden bei der langsten Brennwiteneinstellung gemessen.)

Ein- und Ausschalten des Bildstabilisers

1 Stellen Sie den Bildstabilisator-Schalter ON/OFF 10 auf ON. Hinweis: Stellen Sie den Schalter 10 so ein, dass die Markierung besteht an ON ausgerichtet ist.
2 Beim Antippen des Auslosers werden Vibrationen der Kamera nun reduziert. Auch die im Sicherer sightbaren Vibrationen der Kamera werden reduziert, was die automatische oder manuelle Fokussierung sowie die exakte Auswahl des Bildausschnits erreichtert.
3 Um den Bildstabilisator auszuschalten, stellen Sie den Bildstabilisator-Schalter ON/OFF 10 auf OFF.

Hinweise zum Bildstabilisator

• Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sicherer stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten.

• Wenn Sie die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so werden Kameravibrationen in Richtung dieser Bewegung nicht ausgegliedchen. Wenn Sie z.B. die Kamera horizontal schwenken, werden Kameravibrationen in vertikaler Richtung reduziert. Dies stabilisiert das Bild und damit wird der gewünschte Schwenkeffekt erzielt.

• Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheidt das Bild im Sicher nach dem Auslösen unter Umständen verschwommen. Dies ist jeder keine Fehlfunktion.

• Schalten Sie die Kamera nicht aus und behmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Gerausch zu horen sein, als sieinnere Bauteile lose oder gebrochen. Dies ist jedoch keine Fehlfunktion. Schalten Sie die Kamera wieder ein, um das Problem zu beheben.
• Bei Kameras mit integriertem Blitzgerät Funktioniert der Bildstabilisator nicht, solange das integrierte Blitzgerät geladen wird.
• Bei Verwendung eines Stativs wird die Verwendung des Bildstabilisators nicht empfohlen. Stellen Sie den Bildstabilisatorschalter in thisem Fall auf OFF. Ausnahme: Bei Verwendung eines Einbeinstativs oder nicht arretierten Stativkopfs sollte der Bildstabilator aktiviert werden (ON).
• Bei Autofokus-Kameras, wie beispielsweise den Modellen der D2-und D300-Serie, die mit einer AF-ON-Taste ausgestattet sind, bewirkt das Drucken der AF-ON-Taste keine Aktivierung des Bildstabilisers.

Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

Variable Lichtstärke

Beim Verstellen der Brennweite von 18 mm bis auf 55 mm nimmt die Lichtstärke um 1^1 / 3 Blendenstufen ab.

Die Kamera kompensiert jedoch每一位
Blendenänderung durch Anpassen der Belichtungszeit, damit der korrekte Belichtungswert beibehalten wird.

Integriertes Blitzgerät und Abschattung

Abschattung tritt auf, wenn die Gegenlichtblende ① oder - je nach Brennweite und Entfernung - der Objektivtubus einen sightbaren Schatten ins Motiv wirft.

• Verwenden Sie keine Gegenlichtblende ①, da diese einen Schatten ins Motiv werfen konnte.
• Das integrierte Blitzgerät kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.

Digital-SLR-K cameras	Nutzbare Brennweite/ Entfernung zum Motiv
D810, D800-Serie, D750, D700, D610, D600, D7200, D7100, D7000, D5500, D5300, D5200, D5100, D5000, D3300, D3200, D3100, D3000, D300-Serie, D200, D100, D90, D80, D70-Serie, D60, D50, D40-Serie	Keine Vignettierung, unabhängig von der Brennweite

Die integrierten Blitzgeräte der Serie D100 und D70 eignet sich für Brennweiten ab 20 mm. Bei einer Brennweite von 18 mm werden die Bildecken nicht ausreichend ausgeleucht.
- Aktuelle Angaben zur Verschattung mit diesen Objektiv finden Sie im Kamerahandbuch.

Pflege des Objektivs

• Halten Sie die CPU-Kontakte (8) stets sauber und schätzen Sie sie vor Beschädigung.
  Säubern Sie die Linsenobeflächen mit einem Blasepinsel. Staub und Flecken entfern den Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optikreinigungsfüssigkeit anfeuchen. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zusückbleiben oder Sie andere Teile des Objektivs berühren.
• Verwenden Sie keinesfalls Verdünner oder Benzin zur Reinigung des Objektivs, da diese zu Beschädigungen führen, ein Feuer auslösen oder Gesundheitsschäden verursachen könnte.
  Zum Schutz der Frontlinse kann ein Klarglasfilter (NC) verwendet werden. Die Gegenlichtblende 1 wirkt als zusätzlicher Frontlinsenschutz.
• Beim Verstauen des Objektivs in seinem flexiblen * müssen der vordere und der hintere Deckel. Das Objektiv * ausst sich auch dann verstauen, wenn die Gegenlichtblende (1) in der umgekehrten Position angebracht ist.
• Halten oder haben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende ①.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinzahlung oder Chemikalien wie Kampfer oder Naphthalin fern
• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermöbig他们是Orten liegen!

Serienmäßiges Zubehör

Vorderer Objektivdeckel LC-52 mit Schnappverschluss (52 mm)

Sonderzubehör

• 52-mm-Schraubfilter
• Hinterer Objektivdeckel
• Objektivbeutel CL-0815
  Gegenlichtblende HB-45

Nicht geeignetes Zubehör

• Telekonverter (alle Modelle)
• Auto-Ring BR-4 und alle Modelle von Auto-Zwischenring PK, K-Ring und Balgenvorsatz.
• Anschlussring SX - 1

De

Auch andes Zubehör ist möglicherweise für diese Objektiv nicht geeignet. Einzelheiten entnehmen Sieitte der Dokumentation zu dem jeweiligen Zubehör.

Technische Daten

Objektivtyp

AF-S DX Zoom-NIKKOR-Objektiv Typ G mit integrierter CPU und Nikon-Bajonettfassung (speziell ausgelegt für den Gebrauch mit Nikon-Spiegelreflexkameras (DX-Format))

Brennweite 18-55 mm

Maximale 3,5-5,6

Blendenöffnung

Objektivaufbau 11 Linsen in 8 Gruppen (1 aspharisches Linsenelement)

Bildwinkel 76^ bis 28^50'

Brennweitenskala 18,24,35,45,55 mm

Enternungsdaten Werden an Kameras übertragen

Zoomen Manuell über separates Zoomring

Fokussierung Autofokus mittels Silent Wave Motor; manuell über separates Entfernungseinstellung

Bildstabilisator Optischer Bildstabilisator mit beweglicher Linsengruppe; Antrieb durch Schwingspulenmotoren

Naheinstellgrenze 0.28m von der Sensorebene gemessen, bei allen Zoompositionen

Blende Irisblende mit 7 gerundeten Lamellen

Blendenart Vollautomatisch

Blendenbereich 3,5 bis 22 (bei 18 mm), 5,6 bis 36 (bei 55 mm)

BelichtungsmessungOffenblendenmessung

Filtergewinde 52mm (P = 0,75mm)

Abmessungen ca. 73 mm (Durchm.) × 79,5 mm (Lange ab Bajonettauflage)

Gewicht ca. 265 g

Änderungen und Irrümer vorbehalten.

Hinweise zum Gebrauch von Weitwinkel- und Superweitwinkel-AF-NIKKOR-Objektiven

In den folgenden Fällen Funktioniert der Autofokus bei der Aufnahme von Bildern mit AF-NIKKOR-Weitwinkel- und Superweitwinkelobjektiven u. U. nicht erwartungsgemäß.

EEine Person vor einem welt entfernten Hintergrund

FEine Blumenwiese

1. Das Hauptmotivelement ist zu Klein für das AF-Messfeld

Wenn das Hauptmotiv nur einen geringen Teil des aktiven Fokusmessfelds abdeckt, wie an den Fokusmessfeld-Markierungen in Abb. E zu sehen, besteht die Kamera unter Umständen auf den Hintergrund, nicht jedoch das Hauptmotiv scharf.

2. Das Motiv weist eine Struktur aus zahlreichen kleinen Elementen auf

Bei Motiven mit kleinteiliger Strukturierung oder geringem Kontrast, zum Beispiel einer Blumenwiese wie in Abb. F zu sehen, ist eine Fokussierung per Autofokus u. U. schwierig.

Lösungsmöglichkeiten für solche Fälle

(1) Fokussieren Sie zunachst auf ein anderes Motiv im Selben Abstand von der Kamera, nutzen Sie den Autofokusmesswertspeicher, wahren den gewünschten Bildausschnitt und machen Sie so die Aufnahme.
(2) Aktivieren Sie die manuelle Fokussierung und stellen Sie von Hand auf das Motiv scharf. Nähreres zu diesen Thema finden Sie außerdem unter «Gute Ergebnisse mit dem Autofokus« in der Benutzerhandbuch zur Kamera.
