ZHT921X - Köksfläkt ZANUSSI - Gratis bruksanvisning och manual

Produkttyp	Väggmonterad köksfläkt
Märke	Zanussi
Modell	ZHT921X
Minsta säkerhetsavstånd (häll)	650 mm
Diameter på frånluftsrör	Minst 120 mm
Belysningstyp	LED-lampa E14, 4 W, 220-240 V
Antal hastigheter	3 + motorstopp
Kontroll	Tryckknappar (Ljus, Hastigheter)
Fettfilter	Metall, byts var 2:e månad (går inte att tvätta)
Aktivt kolfilter	Byt var 4:e månad (går inte att tvätta eller återanvända)
Elanslutning	220-240 V, jordning obligatorisk
Skydd	Bipolär brytare med kontaktöppning ≥ 3 mm
Användning	Hushållsbruk, avlägsnande av matlagningslukt
Underhåll	Rengöring med fuktig trasa och neutralt rengöringsmedel
Säkerhetsföreskrifter	Flambera inte under fläkten, övervaka fritöser, använd inte för andra ändamål
Ungefärliga mått (B x D x H)	600 x 500 x 150 mm (uppskattning)

Vanliga frågor - ZHT921X ZANUSSI

Vad är minimiavståndet mellan fläkten och hällen?

Minsta säkerhetsavstånd är 650 mm. Kontrollera specifika instruktioner för din gasspis, eftersom de kan kräva ett större avstånd.

Vilken diameter på frånluftsröret ska användas?

Använd ett rör med minsta diameter 120 mm. Rökgången bör vara så kort som möjligt för optimal effektivitet.

Hur rengör man fläkten?

Innan rengöring, stäng av och koppla ur apparaten. Rengör fläkten med en fuktig trasa och neutralt flytande rengöringsmedel. Använd inte slipande medel.

Hur ofta ska filtren bytas?

Fettfiltret (H) måste bytas var 2:e månad. Det aktiva kolfiltret (W) måste bytas var 4:e månad, eller oftare vid intensiv användning. Dessa filter kan inte tvättas eller återanvändas.

Kan jag använda fläkten med gasapparater?

Ja, men se till att det finns tillräcklig ventilation i rummet. Undertrycket får inte överstiga 0,04 mbar för att undvika återflöde av förbränningsgaser. En direkt öppning utåt är nödvändig.

Vad gör jag om nätsladden är skadad?

Använd inte apparaten. Låt tillverkaren eller en auktoriserad service byta ut sladden för att undvika olycksrisk.

Hur installerar jag fläkten korrekt?

Använd endast medföljande skruvar och fästen. Anslut fläkten till strömförsörjningen via en bipolär brytare med kontaktöppning på minst 3 mm. Följ lokala normer för frånluft.

Vilken typ av lampa ska användas till belysningen?

Belysningen använder en lampa av typ E14, 4 W, 220-240 V. Byt till en lampa med samma specifikationer.

Är fläkten lämplig för personer med nedsatt rörlighet?

Denna apparat är inte avsedd att användas av personer (barn eller vuxna) med nedsatt fysisk, sensorisk eller mental förmåga, om de inte övervakas och instrueras av en ansvarig person.

Kan jag flambera mat under fläkten?

Nej, flambera aldrig mat under fläkten. Det innebär en betydande brandrisk.

BRUKSANVISNING ZHT921X ZANUSSI

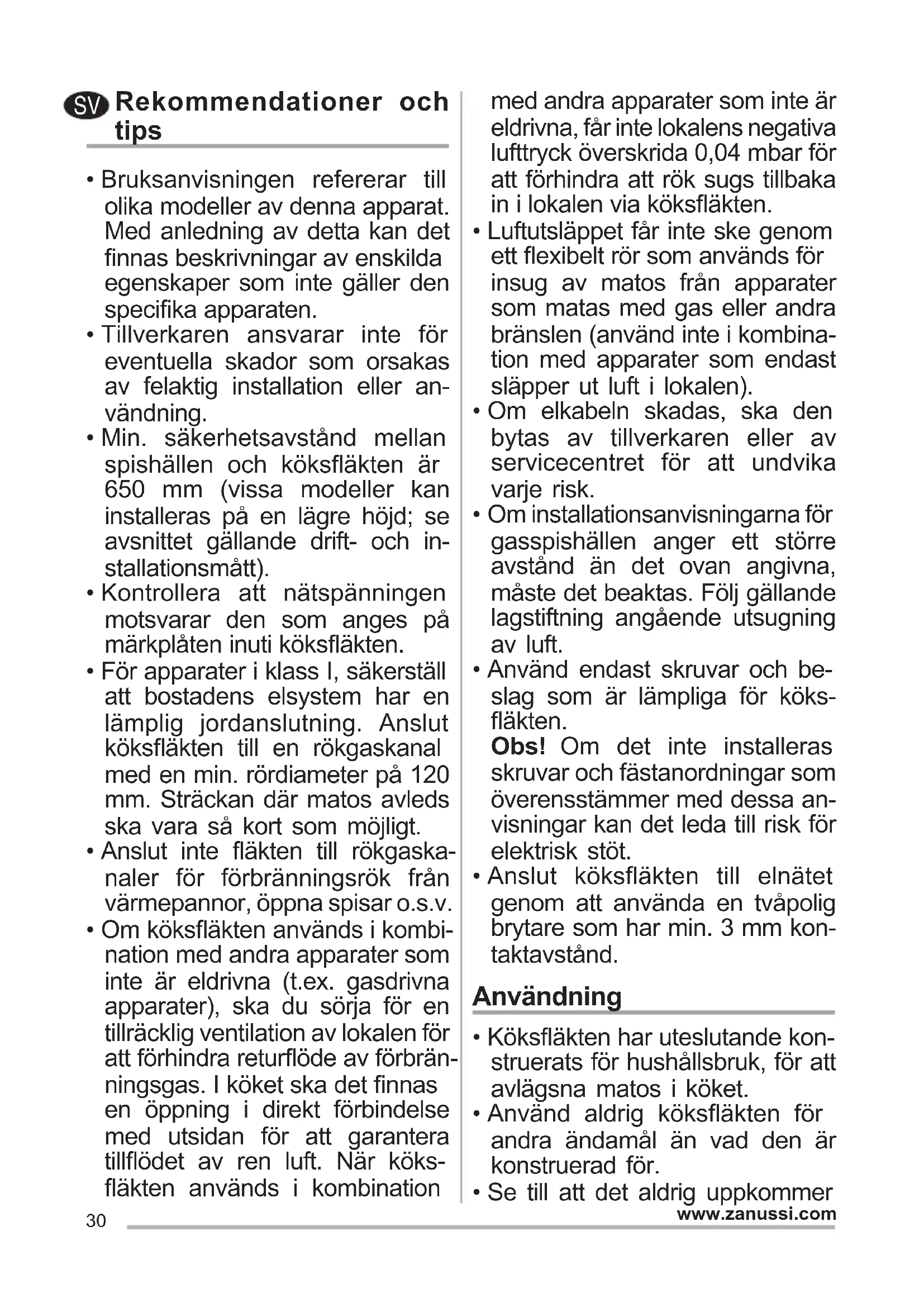

SV Rekommendationer och tips

• Bruksanvisningen refererar till olika modeller av denna apparat. Med anledning av detta kan det finnas beskrivninger av enskilda egenskaper som inte gäller den specifica apparaten.
• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation aller användning.
  Min. sakerhetsavstand mellanspishallen och koksflakten ar650 mm (vissa modeller kaninstalleras pa en lagre hojd; seavsnittet gallande drift- och installationsmatt).
• Kontrollera att natspänningen motvarsar den som anges pa markplaten inuti koksfläkten.
• För apparater i klass I, sakerställ att bostadens elsystem har en lamplig jordanslutning. Anslut köksfläkten till en rökgaskanal med en min. rördiameter på 120 mm. Sträckan)darr matos avledscka varaaort som möjigt.
• Anslut inte fläkten till rökgaskanaler für forbränningsrök fran värmeppannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte ar eldrivna (t.ex. gasdrivna apparater), ska du sörja for entillräcklig ventilation av lokalen for att Förhindra returflöde av Förbränningsgas. I koket skadet finnas en öppning i direkt forbindelse med utsidan for att garantera tillflödet av ren luft. När köksfläkten används i kombination

med andra apparater som inte ar eldrivna, fär inte lokalens negativa Lufttryck överskrida 0,04 mbar for att Förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Luftutsläppet fär inte ske genom att flexibelt rör som används for insug av matos frän apparater som matas med gas eller andra brändsen (använd inte i kombination med apparater som endast släpper ut luft i lokalen).
• Om elkabeln skadas, ska den bytas av tillverkaren eller av servicecentret for att undvika varje risk.
• Om installationsanvisingarna for gasspishallen anger att större avstand an det ovan angivna, maste det beaktas. Folj gällande lagstiftning angäende utsugning av luft.
  Använd endast skruvar och beslag som ar lampliga for koksfläkten.

Obs! Om det inte installeras skruvar och fästanordningar som overensstämmer med dessa anvisningar kan det leda till risk for elektrisk stöt.

• Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

Användning

Köksfläkten har uteslutande konstruerats for hushållsbruk, for att avlågsna matos i koket.
Använd aldrig köksfläkten for andra andamål an vad den ar konstruerad for.
- Se till att det aldrig uppkommer

hoga lager under koksflakten när den ar igang.

• Justera lagens styrka sa att den endast berör kokkarlets botten och inte slickar utmed dess sider.
  Fritoserna ske kontrolleras helatiden under anvandningen. Den overhettade oljan kan ta eld.
• Flambera inte under köksfläkten. Det finns risk für eldsvåda.
  Denna apparat fär användas av barn (over 8 ar), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet aller kunskap om hur den används, under forutsättning att de overvakas av naggon som kan ansvara for deras sakerhet ull som har lart dem hur apparaten används på ett sakert satt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och underhäll fär inte utforas av barnutan tillsyn av en vuxen.
  Denna apparat fär inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet aller kunskap om hur den används, om deinte övervakas av en person som kan ansvara für deras sakerhet och lara dem hur apparaten används.
• VARNING! De atkomliga delarna kan bl mycket varma under användningen av spisar, matlagningsapparater o.dyl.

Underhäll

emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in pa en uppsamplingsplats for atervinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras pa ratt satt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppsta om apparaten kasseras som vanligt avfall. Forytterligare uppliesninger om atervinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten aller affaren där du köpte apparaten.

Stang av aller frankoppla apparaten fran elnatet fore rengoring ell er underhall.
- Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk).
- "Det foreligger brandrisk om rengöringen inte utförs,enligt instruktionerna."

• Inte tvättbara och inter regenereras, måste den bytas var 2 manaders användning, eller oftare, for att använda en särskilt intensiv (H).

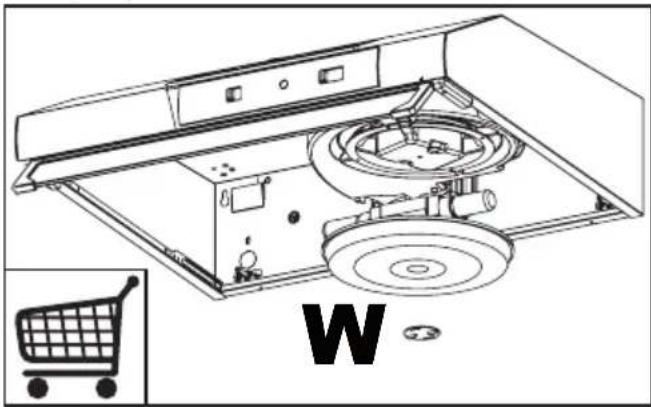

• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e manad aller oftare vid intensiv användning (W).

• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.

Kommandon

L	Belysning Tänder och släcker belysningen.
V	Hastighet Bestämmer driftshastigheten:0. Motor Off.1. Minimum hastighet, speziell tystgående, lämpig fürett kontinuierigt luftbyte, vid mindre mängder matos.2. Medelhastighet, lämpig für de flesta användningsvillkoren, beroende på det utmärkta forhällandet emellan den behandlade luftkapaciteten och ljudnivân.3. Maximal hastighet, lämpig für stora mängder matos, även für langtereidsperiode.

Belsning

Lampa Förbrukning (W) Sockel Spänning (V) Mätt (mm) ILCOS art.nr
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-	35/100
