ZHT921X - Cappa da cucina ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante a parete
Marca	Zanussi
Modello	ZHT921X
Distanza minima di sicurezza (piano cottura)	650 mm
Diametro del condotto di evacuazione	120 mm minimo
Tipo di illuminazione	Lampadina LED E14, 4 W, 220-240 V
Numero di velocità	3 + arresto motore
Comando	Pulsanti (Luci, Velocità)
Filtro antigrasso	Metallico, sostituzione ogni 2 mesi (non lavabile)
Filtro al carbone attivo	Sostituzione ogni 4 mesi (non lavabile, non rigenerabile)
Alimentazione elettrica	220-240 V, messa a terra obbligatoria
Protezione	Interruttore bipolare con apertura dei contatti ≥ 3 mm
Utilizzo	Domestico, eliminazione degli odori di cucina
Manutenzione	Pulizia con panno umido e detergente neutro
Istruzioni di sicurezza	Non flambare sotto la cappa, sorvegliare le friggitrici, non utilizzare per altri scopi
Dimensioni approssimative (L x P x A)	600 x 500 x 150 mm (stima)

Domande frequenti - ZHT921X ZANUSSI

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Verificare le istruzioni specifiche del vostro fornello a gas, poiché potrebbero richiedere una distanza maggiore.

Quale diametro del condotto di evacuazione utilizzare?

Utilizzare un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile per un'efficienza ottimale.

Come pulire la cappa?

Prima di qualsiasi pulizia, spegnere e scollegare l'apparecchio. Pulire la cappa con un panno umido e un detergente liquido neutro. Non utilizzare prodotti abrasivi.

Con quale frequenza è necessario sostituire i filtri?

Il filtro antigrasso (H) deve essere sostituito ogni 2 mesi. Il filtro al carbone attivo (W) deve essere sostituito ogni 4 mesi, o più spesso in caso di uso intensivo. Questi filtri non sono né lavabili né rigenerabili.

Posso utilizzare la cappa con apparecchi a gas?

Sì, ma assicurare una ventilazione sufficiente nell'ambiente. La pressione negativa non deve superare 0,04 mbar per evitare il riflusso dei gas di combustione. È necessaria un'apertura diretta verso l'esterno.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare l'apparecchio. Far sostituire il cavo dal produttore o da un servizio autorizzato per evitare qualsiasi rischio di incidente.

Come installare correttamente la cappa?

Utilizzare esclusivamente le viti e i fissaggi forniti. Collegare la cappa all'alimentazione tramite un interruttore bipolare con un'apertura dei contatti di almeno 3 mm. Rispettare le norme locali di evacuazione dell'aria.

Quale tipo di lampadina utilizzare per l'illuminazione?

L'illuminazione utilizza una lampadina di tipo E14, 4 W, 220-240 V. Sostituire con una lampadina delle stesse caratteristiche.

La cappa è adatta a persone con mobilità ridotta?

Questo apparecchio non è destinato all'uso da parte di persone (bambini o adulti) con capacità fisiche, sensoriali o mentali ridotte, a meno che non siano sorvegliate e istruite da una persona responsabile.

Posso flambare cibi sotto la cappa?

No, non flambare mai cibi sotto la cappa. Ciò presenta un rischio di incendio importante.

MANUALE UTENTE ZHT921X ZANUSSI

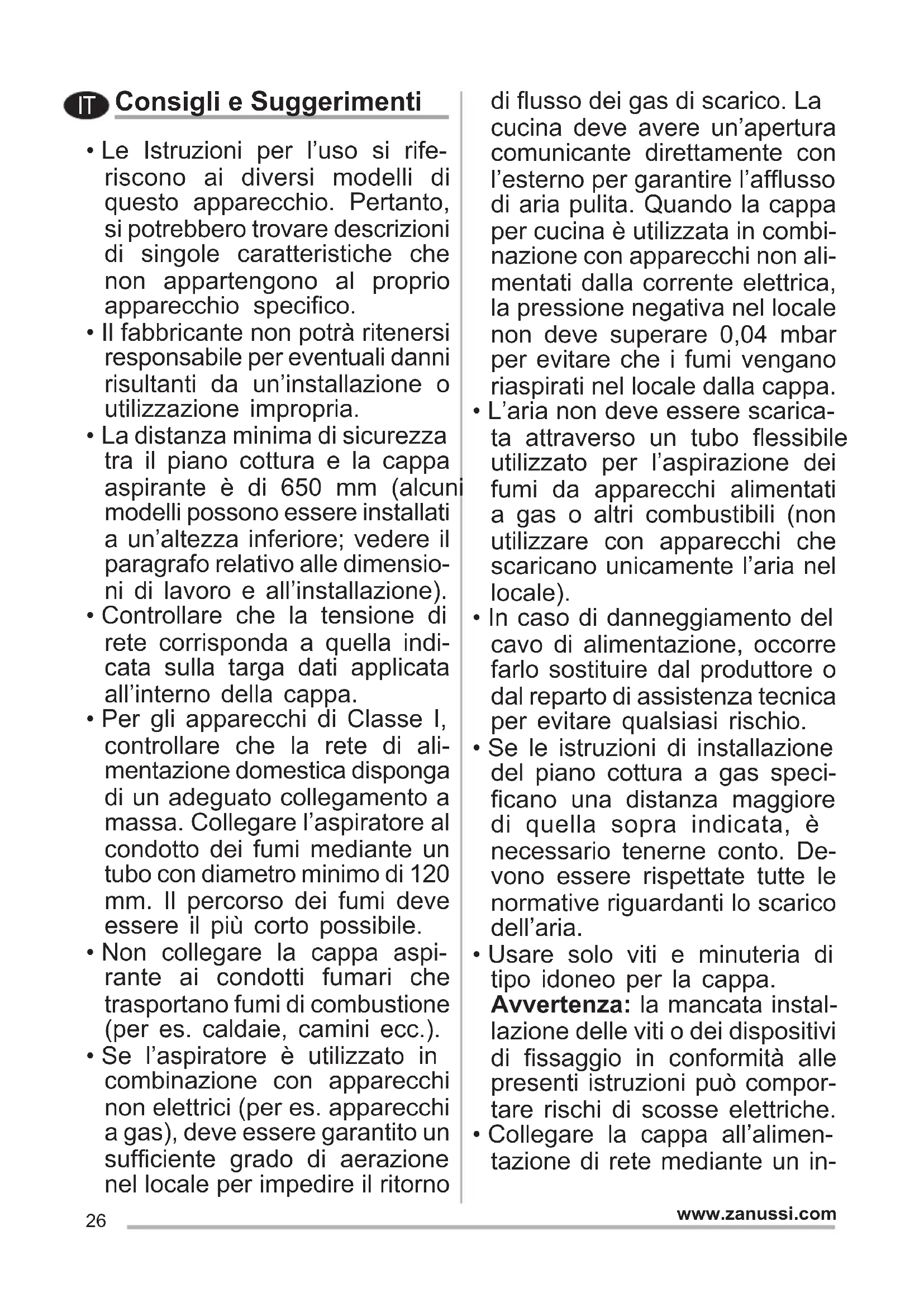

IT Consigli e Suggerimenti

• Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descriptorsi di singole caratteristiche che non appar tengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un's installation o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcun modelli possono essere installata a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella individata sulla targa dati applicata all'interno della cappa.
  Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediate un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
  Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), delve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno

di flusso dei gas di scarico. La cucina deve ave un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non delve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
L'aria non deve essere scaricataattraverso un tubo flessibileutilizzato per l'aspirazione deifumi da appearecchi alimentatiagas o altri combustibili (nonutilizzare con appearecchi chescaricano unicamente l'aria nel locale).
- In caso di danneggiamento del cavo di alimentazione, occorre farlo sostuire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
- Se le istruzioni di installmente del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
- Usare solo viti e minuteria di tipo idoneo per la cappa.
Avverenza: la mancata installmente delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui可供 tare rischi di scosse elettriche.
- Collegare la cappa all'alimentazione di rete mediante un in

terruttore bipolare con distanza tra i contatti di almeno 3 mm.

Uso

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
  Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  Non lasciare mai fiamme alte除去 la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla escludamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisicosensoriali o con esperienza e conoscenze insufficienti, perché attendamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericolì che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuateda bambini, a meno che non siano sorvegliati.

• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attendamente sorvegliate e struite da una persona RESPONSabile della loro incolumità.

• "ATTENZIONE: le parti accessibili possono divertare molto calde durante l'uso degli apparecchi di cottura".

Manutenzione

• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagiate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.
• Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo

il periodo di tempo specificato (pericolo di incendio).

• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".

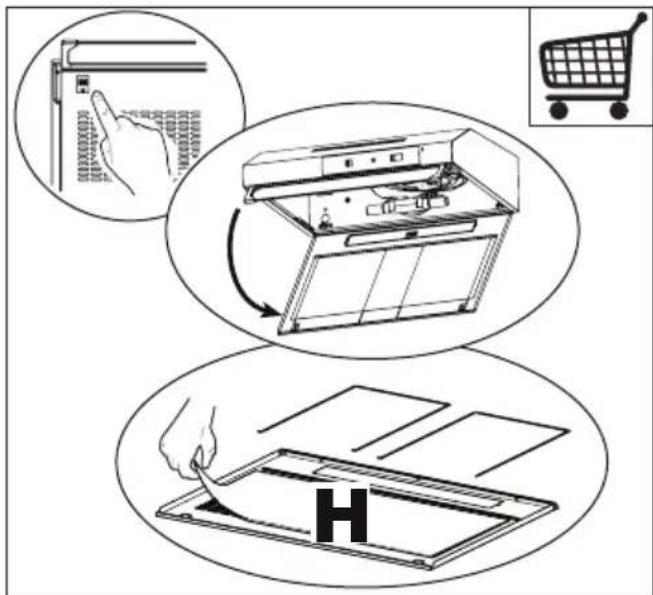

• Non è lavabile e non è rigeneral va sostituito agli 2 mesi circa di utilizzo o più frequently, per un uso particolarmente intenso (H).

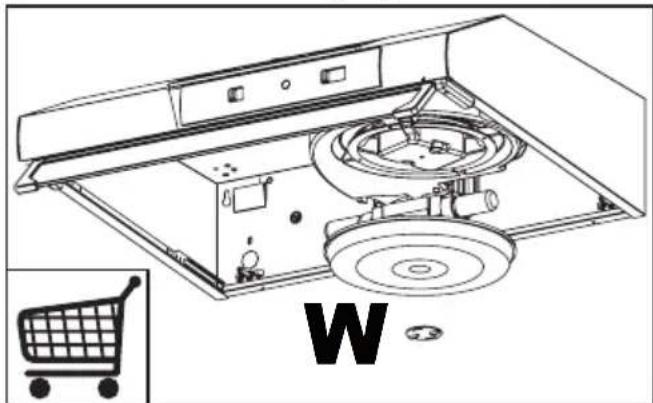

• Ilchio al carbone attivo non lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzato molto intenso (W).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

Comandi

L Luci		Accende e spegne l'Ilmpianto di Illuminazione.
V Velocità Determinata la velocità di esercizio: 0. Motore Off. 1. Velocità minima, adatta ad un ricambio d'aria continuo particolamente silenzioso,in presenza di pochi vapori di cottura. 2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro. 3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.

e

Illuminazione

Lampada	Assorbimento (W) Attacco	Voltaggio (V)	Dimensione (mm) Codice	ILCOS
	4 E14 220 -	240 107 x 37	DRBB/F-4-220-240-E14-	35/100
