Produkttyp	Wand-Dunstabzugshaube
Marke	Zanussi
Modell	ZHT921X
Mindestsicherheitsabstand (Kochfeld)	650 mm
Durchmesser des Abluftkanals	mindestens 120 mm
Beleuchtungstyp	LED-Lampe E14, 4 W, 220-240 V
Anzahl der Geschwindigkeiten	3 + Motorstopp
Bedienung	Drucktasten (Licht, Geschwindigkeiten)
Fettfilter	Metall, Austausch alle 2 Monate (nicht waschbar)
Aktivkohlefilter	Austausch alle 4 Monate (nicht waschbar, nicht regenerierbar)
Stromversorgung	220-240 V, Erdung erforderlich
Schutz	Zweipoliger Schalter mit Kontaktöffnung ≥ 3 mm
Verwendung	Haushalt, Beseitigung von Küchengerüchen
Pflege	Reinigung mit feuchtem Tuch und neutralem Reinigungsmittel
Sicherheitshinweise	Nicht unter der Haube flambieren, Friteusen überwachen, nicht für andere Zwecke verwenden
Ungefähre Maße (B x T x H)	600 x 500 x 150 mm (Schätzung)

Häufig gestellte Fragen - ZHT921X ZANUSSI

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Überprüfen Sie die spezifischen Anweisungen Ihres Gasherds, da diese einen größeren Abstand erfordern können.

Welchen Durchmesser des Abluftkanals verwenden?

Verwenden Sie ein Rohr mit einem Mindestdurchmesser von 120 mm. Der Rauchweg sollte so kurz wie möglich sein, um optimale Effizienz zu erreichen.

Wie reinige ich die Dunstabzugshaube?

Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie den Netzstecker. Reinigen Sie die Haube mit einem feuchten Tuch und einem neutralen Flüssigreiniger. Keine Scheuermittel verwenden.

Wie oft müssen die Filter ausgetauscht werden?

Der Fettfilter (H) muss alle 2 Monate ausgetauscht werden. Der Aktivkohlefilter (W) muss alle 4 Monate oder häufiger bei intensiver Nutzung ausgetauscht werden. Diese Filter sind weder waschbar noch regenerierbar.

Kann ich die Dunstabzugshaube mit Gasgeräten verwenden?

Ja, aber stellen Sie eine ausreichende Belüftung des Raums sicher. Der Unterdruck darf 0,04 mbar nicht überschreiten, um ein Zurückströmen der Verbrennungsgase zu vermeiden. Eine direkte Öffnung nach außen ist erforderlich.

Was tun, wenn das Netzkabel beschädigt ist?

Das Gerät nicht verwenden. Lassen Sie das Kabel durch den Hersteller oder einen autorisierten Kundendienst ersetzen, um Unfallrisiken zu vermeiden.

Wie installiere ich die Dunstabzugshaube korrekt?

Verwenden Sie ausschließlich die mitgelieferten Schrauben und Befestigungen. Schließen Sie die Haube über einen zweipoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm an. Beachten Sie die örtlichen Vorschriften zur Luftabfuhr.

Welcher Lampentyp wird für die Beleuchtung verwendet?

Die Beleuchtung verwendet eine Lampe vom Typ E14, 4 W, 220-240 V. Ersetzen Sie durch eine Lampe mit denselben Eigenschaften.

Ist die Dunstabzugshaube für Personen mit eingeschränkter Mobilität geeignet?

Dieses Gerät ist nicht für die Verwendung durch Personen (Kinder oder Erwachsene) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten vorgesehen, es sei denn, sie werden von einer verantwortlichen Person beaufsichtigt und eingewiesen.

Kann ich unter der Dunstabzugshaube Flambieren?

Nein, flambieren Sie niemals Speisen unter der Haube. Dies stellt ein erhebliches Brandrisiko dar.

BEDIENUNGSANLEITUNG ZHT921X ZANUSSI

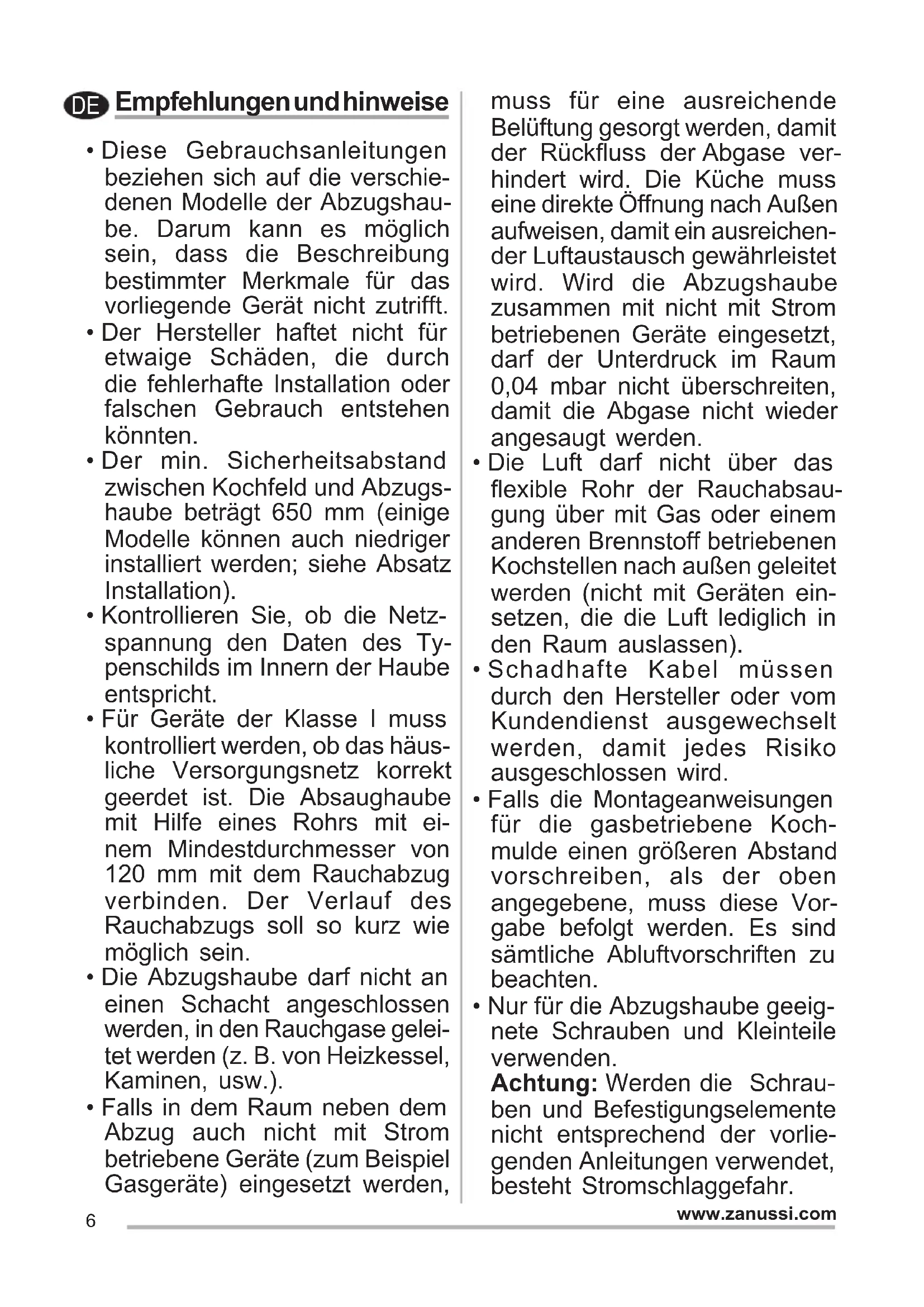

DE Empfehlungen und hinweise

• These Gebrauchsanleitungen beziehen sich auf die verschiedene Modèle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutriff.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen konnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  Die Abzugshaubearfndnacht an einen Schacht angeschlssen werden, in den Rauchgase geleitet werden (z.B.von Heizkessel, Kaminen, usw.).
• Falls in dem Raum befinden dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden,

muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Kuche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftstausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, davon der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

Die Luftarf nicht über das flexible Rohr der Rauchabsaugung uber mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach auBen geleitet werden (nicht mit Geraten einsetzen, die die Luft lediglich in den Raum auslassen).

Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind)samtliche Abluftvorschriften zu beachten.

Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: Werden die Schrauben und Befestigungselementen nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfur die ihr zugedachtenZweckebenutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl konnte sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)dürfen nicht mit dem Gerä umgehen, es sei dessen, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerä herumspielen konnen. Reinigungsaund Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
- Dieses Gerätarf nicht von Perwww.zanussi.com

sonen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kennnissen benutzt werden, es sei dessen, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.
- ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heißt werden.

Wartung

• Das Symbol am Produkt oder auf der Verpackung weist darauf auf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätes tragdt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling thesese Produktés konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauft hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss diesen ausgeschaltet und spannungsglos gemacht werden.
  Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

• „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr".

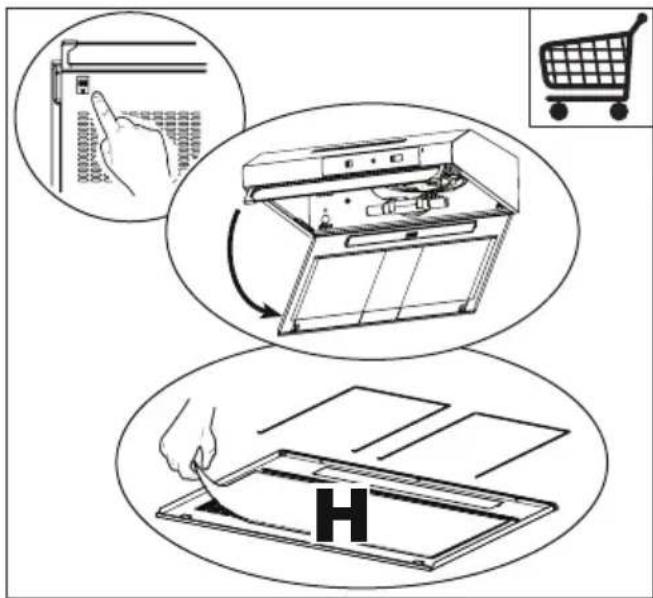

• Dieser Filter kann nicht ausgewaschen werden und muß weniger stens alle 2 Monate ausgetauscht werden (H).

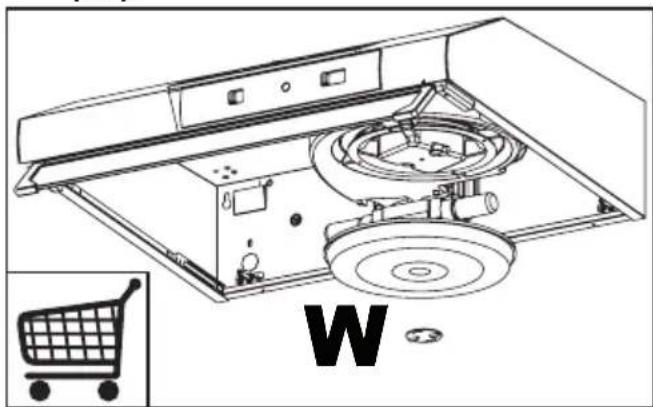

• Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch offen ausgewechselt werden, je nach Intensität des Gebrauchs (W).

• ie Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Bedienelemente

L Beleucht Schaltet die Beleuchting ein und aus.

V Geschw. Steuert folgende Geschwindigkeitsstufen:

1. Motor Off.
2. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonderleisen Luftlaufausch bei geringer Kochdunstentwicklung geeignet;
3. Mittlere Gebläsestufe, eignet sichaufgrund des gute Verhältnisses zwischen Fordervolumen und Gerauschentwicklung für die meisten Anwen-dungssituationen;
4. Hochste Geblasestufe, eignet sich für starke Kochdunstentwicklung, auch über langere Zeit hin.

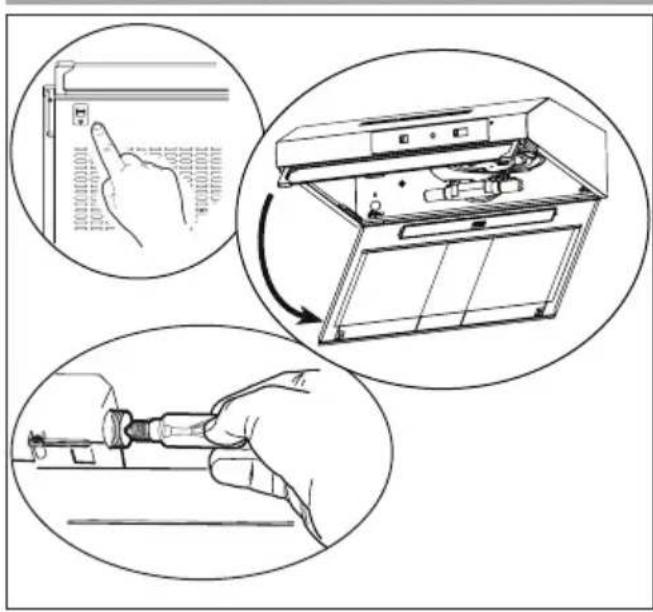

Beleuchtung

Lampe Leistung (W) Fassung Spannung (V) Höhe (mm) ILCOS-Code
	4 E14 220 - 240 107	x 37 DRBB/F-4-220-240-E14-35/100
