BRUKSANVISNING George STADLER FORM

8. Fordampningsskiver

met på Water Cube (15).

1. Dypp teststrimlen i vannet i ett sekund.

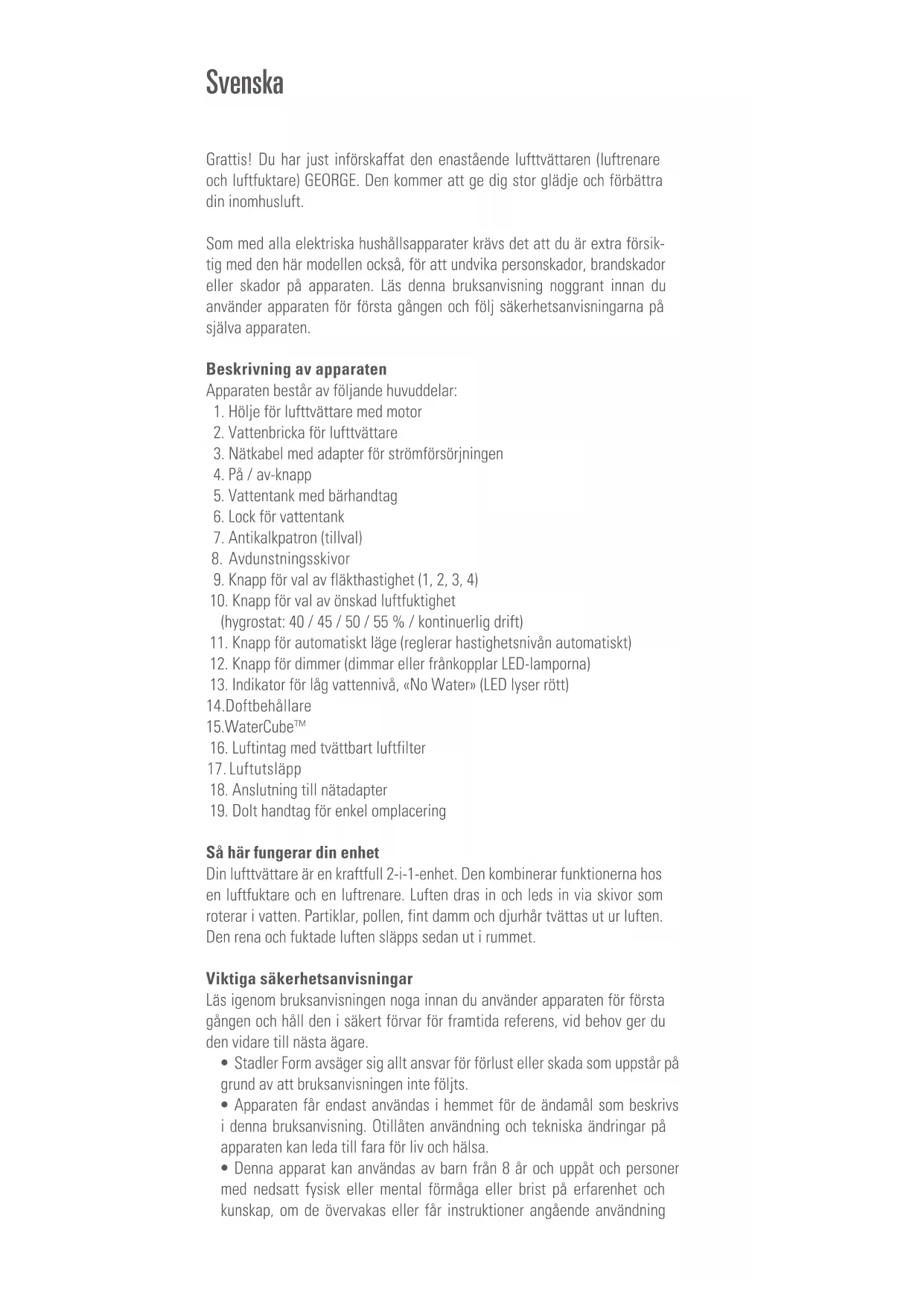

1. Hölje för lufttvättare med motor

2. Vattenbricka för lufttvättare

3. Nätkabel med adapter för strömförsörjningen

6. Lock för vattentank

7. Antikalkpatron (tillval)

8. Avdunstningsskivor

9. Knapp för val av fläkthastighet (1, 2, 3, 4)

10. Knapp för val av önskad luftfuktighet

(hygrostat: 40 / 45 / 50 / 55 % / kontinuerlig drift)

11. Knapp för automatiskt läge (reglerar hastighetsnivån automatiskt)

12. Knapp för dimmer (dimmar eller frånkopplar LED-lamporna)

13. Indikator för låg vattennivå, «No Water» (LED lyser rött)

16. Luftintag med tvättbart luftfilter

Så här fungerar din enhet Din lufttvättare är en kraftfull 2-i-1-enhet. Den kombinerar funktionerna hos en luftfuktare och en luftrenare. Luften dras in och leds in via skivor som roterar i vatten. Partiklar, pollen, fint damm och djurhår tvättas ut ur luften. Den rena och fuktade luften släpps sedan ut i rummet. Viktiga säkerhetsanvisningar Läs igenom bruksanvisningen noga innan du använder apparaten för första gången och håll den i säkert förvar för framtida referens, vid behov ger du den vidare till nästa ägare.

• Stadler Form avsäger sig allt ansvar för förlust eller skada som uppstår på grund av att bruksanvisningen inte följts.

• Apparaten får endast användas i hemmet för de ändamål som beskrivs i denna bruksanvisning. Otillåten användning och tekniska ändringar på apparaten kan leda till fara för liv och hälsa.

• Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de övervakas eller får instruktioner angående användning Svenskaav apparaten på ett säkert sätt och förstår de inblandade riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll får inte göras av barn utan tillsyn.

• Anslut endast kabeln till växelström. Observera spänningsinformationen på apparaten.

• Använd inte skadade förlängningskablar.

• Dra inte nätsladden över vassa kanter och se till att den inte kommer i kläm.

• Dra inte ut kontakten ur vägguttaget med våta händer eller genom att hålla i sladden.

• Använd inte denna apparat i omedelbar närhet av badkar, dusch eller sim- bassäng (minsta avstånd är 3 m). Placera apparaten så att en person som befinner sig i badkaret inte kan röra apparaten.

• Placera inte apparaten nära en värmekälla. Utsätt inte sladden för direkt värme (som t.ex. en uppvärmd värmeplatta, öppen eld, hett strykjärn, eller värmeelement). Skydda nätsladdar från olja.

• Se till att apparaten är korrekt placerad för att säkerställa en hög stabi- litet under dess drift och se till att ingen kan snubbla över nätsladden.

• Apparaten är inte stänkskyddad.

• Endast för inomhusbruk.

• Förvara inte apparaten utomhus.

• Förvara apparaten på en torr plats, oåtkomlig för barn (packa in appa- raten).

• Om nätsladden är skadad, måste den bytas ut av tillverkaren eller av en verkstad som godkänts av tillverkaren eller av liknande kvalificerade per- soner för att undvika fara.

• Innan apparaten underhålls och efter varje användning, stänger du av ap- paraten och drar ut nätkabeln ur vägguttaget. Inställning / drift

1. George har ett integrerat bärhandtag (19). Placera din hand uppe på den

runda öppningen på vattentanken (5) för att lyfta upp apparaten.

2. Placera George i ett önskat område på en plan yta. Anslut nätverksadap-

tern (3) till apparaten (18) och koppla in adaptern i ett lämpligt uttag.

3. Avlägsna först skyddsfolien från avdunstningsskivorna (8) och fixerings-

limmet från Water Cube (15).

4. Avlägsna vattentanken (5) genom att luta bak det övre området. Skruva

av locket på vattentanken (6) och fyll vattentanken med rent, kallt kran- vatten. Skruva sedan tillbaka locket på vattentanken. Placera vattentan- ken i vattenbrickan (2). Vatten brickan fylls nu långsamt med vattnet från vattentanken. Viktigt: Flytta inte på George när den är fylld med vatten. Vattnet kan rinna över.

5. Tillkoppla George genom att trycka på strömbrytaren (4). Om «No Wa-

ter» (13) lyser är det för lite vatten i apparaten. Om alla LED-lampor blin- kar långsamt är vattenkaret (2) inte rätt placerat i apparaten. Skjut in vattenkaret helt i apparaten tills du hör en signalton. Hastighetsnivån är på 2 och önskad luftfuktighet är förinställd på kontinuerlig drift.

6. Tryck på hygrostat-knappen (10) för att ställa in önskad luftfuktighet

(1 LED-lampa = 40 %, 2 LED-lampor = 45 %, 3 LED-lampor = 50 %, 4 LED-lampor = 55 %, 5 LED-lampor = kontinuerlig drift). Info: När önskad luftfuktighet är uppnådd stoppar apparaten och hygrostat-LED-lampan blinkar. Om den uppmätta aktuella luftfuktigheten sjunker under det in-ställda värdet börjar apparaten åter att befukta. Om den aktuella luft- fuktigheten är högre än det inställda värdet går fläkten i 90 s var 30:e min.

7. Befuktningseffekten beror på fläktens hastighet. Om det automatiska

läget är avaktiverat kan hastighetsnivån förändras: Tryck flera gånger på knappen «Speed» (9) för att välja hastighetsnivå 1, 2, 3 eller 4.

8. Tryck på knapp «Auto» (11) för att aktivera det automatiska läget. LED-

lampan över knappen «Auto» lyser nu. I det automatiska läget håller ap- paraten automatiskt önskad luftfuktighet. Ställ först in hygrostaten (10) på önskad luftfuktighet (40 / 45 / 50 eller 55 %). Det automatiska läget kan inte aktiveras när hygrostaten (10) är inställd på kontinuerlig drift (5 LED-lampor lyser). Ju lägre den aktuella luftfuktigheten är, desto högre ställs fläktens hastighetsnivå in automatiskt. Ju närmare den aktuella luftfuktigheten är det önskade värdet, desto lägre väljs hastighetsnivån (t.ex. när önskad fuktighet är 45 % och aktuell fuktighet är 34 % väljs nivå 3, från 35–40 % = nivå 2, från 41–45 % = nivå 1). Om hastighetsni- vån förändras manuellt (knapp 9 aktiveras) avaktiveras det automatiska läget.

9. Om du störs av lampornas ljusstyrka (t.ex. i sovrummet) kan du minska

ljusstyrkan genom att trycka på knappen för dimmern (12):

• Normalläge (standardläge)

• Dimmat läge (tryck en gång)

• Släckningsläge (tryck två gånger)

• Genom att trycka på dimmer-knappen ytterligare en gång kan du gå tillbaka till normalläge. Om det inte finns något vatten i apparaten lyser den röda vattennivåin- dikeringen (13) i alla dimmade lägen. Den röda lampan kan inte dimmas.

10. Så snart «No Water»-symbolen (13) tänds, måste apparaten fyllas med

vatten. För att göra detta, tar du bort vattentanken (5) och fyller den med rent, kallt kranvatten. Efter byte av vattentanken, återgår apparaten au- tomatiskt till drift efter ett par sekunder.

11. Du kan använda George till att sprida ut dofter i rummet. Det måste

understrykas att du använder doftämnen extremt sparsamt eftersom en överdriven dosering kan resultera i funktionsstörningar och skador på apparaten. För att använda dofter, tar du bort vattentanken (5) och drar ut doftbehållaren (14) ur apparaten. Låt doften droppa direkt på bomulls- dynan i doftbehållaren. Häll maximalt 1–2 droppar doft i doftbehållaren. Tips: För att ändra doften drar du ut doftbehållaren ur apparaten, avlägs- nar bomullsdynan och rengör behållaren med tvål. Nu kan du sätta in en ny bomullsdyna (finns i handeln) och tillsätta droppar av önskad doft.

12. Om du vill fylla på vatten under drift, kan du ta bort vattentanken och

fylla på den. Apparaten kommer att fortsätta att arbeta med vattnet kvar i maskinen i minst 5 minuter. Så länge vattentanken byts ut inom denna tid, kan apparaten fortsätta utan avbrott.

13. Om apparaten inte används på flera dagar, töm vattnet ur vattenkaret (2)

och ur vattentanken (5) innan. Fyll på färskt vatten i vattentanken innan du tar apparaten i drift igen. Viktig information Luftfuktning med en lufttvättare tar lite tid. En lufttvättare fungerar med avdunstningsprincipen. I denna process absorberar luften endast så mycketvatten som den behöver vid den aktuella temperaturen (självreglerande luftfuktning). Detta innebär att det kan ta flera timmar att uppnå ett mät- bart befuktningsresultat. Om du sätter lufttvättaren i drift i en mycket torrmiljö, rekommenderar vi att du ställer in apparaten till kontinuerlig drift («Hygrostat» = 5 LED-lampor) och hastighetsnivå 3 eller 4 («Speed») för att effektivt öka luftfuktighetsnivå. Här spelar även storleken på rummet och ventilationsintervallen också en roll. (Se även www.stadlerform.com/faq). Rengöring Innan apparaten underhålls och efter varje användning, stänger du av ap- paraten och drar ut nätkabeln (3) ur vägguttaget. Observera: Doppa inte apparaten i vatten (risk för kortslutning).

• För att rengöra utsidan, torka av med en fuktig trasa och torka sedan or- dentligt.

• För invändig rengöring, tar du bort vattentanken (5) och drar sedan ut vat- ten brickan (2) med avdunstningsskivorna (8) (ta tag nedanför brickan).

• Skölj vatten brickan (2) och avdunstningsskivorna (8) med rent vatten en gång per vecka, för att tvätta bort smutspartiklar från luften.

• Rengör vattenbrickan (2), avdunstningsskivorna (8) och vattentanken (5) noggrant varannan vecka med en mjuk borste eller svamp och varmt vat- ten. Om det finns kalkavlagringar i vattenbrickan eller vattentanken, an- vänder du en avkalkningslösning utspädd med vatten (för blandningskvot, se tillverkarens anvisningar). Skölj därefter brickan och tanken ordentligt med kranvatten. Vattenkaret kan även rengöras i diskmaskinen (på max. 60 °C).

• Avkalka avdunstningsskivorna (8) ca var 4:e vecka, beroende på vattnets hårdhetsgrad. För att göra detta, tömmer du först ut det som finns kvar i vatten kvar i vattenbrickan (2). Fyll sedan vattenbrickan med avkalknings- lösningen (blandningskvot av lösning/vatten enligt tillverkarens anvis- ningar) upp till 2 cm under brickans kant (lämna avdunstningsskivorna i brickan). Nu trycker du tillbaka vattenbrickan i apparaten (tanken behöver inte införas). Aktivera rengöringsläget genom att trycka på knapparna «Speed» (9) och «Dimmer» (12) samtidigt. Alla vita LED-lampor blinkar nu som tecken på att rengöringsläget är aktiverat. Här roterar avdunstnings- skivor men fläkten körs inte. Därför blåses ingen luft in i rummet. Efter 20 min i rengöringsläget stoppar apparaten och LED-lamporna släcks. Reningsprocessen kan köras flera gånger beroende på kalkavlagringarnas tjocklek. När rengöringen är klar, stänger du av apparaten med på/av- knappen (4). Töm vattenbrickan och rengör den noggrant med kranvatten. Avdunstningsskivorna (8) kan också rengöras i diskmaskinen (på max. 60 °C). Se till att avdunstningsskivorna (8) ligger platt i diskmaskinen. Av- dunstningsskivorna får inte sättas mellan gallerpinnarna eftersom de då kan deformeras. Lägg avdunstningsskivorna platt i diskmaskinens övre korg. Lätta deformationer efter rengöring gör inget, det påverkar inte av- dunstningsskivornas funktion.

• Se till att luftintaget och luftutsläppet rengörs regelbundet för att undvika att damm samlas. Rengör luftutsläppet (17) med en torr borste eller en dammsugare. Luftintagnätet (16) är försett med ett luftfilter som kan tas bort och rengöras med fuktig trasa. Ta ut filtret genom att dra ut luckan med hjälp av gripfördjupningen nedtill.Water Cube™ – optimal hygien för din luftfuktare Water Cube™ (15) från Stadler Form sörjer för en optimal hygien i din luftfuk- tare. Användningen av Water Cubes leder till en felfri drift för luftfuktaren och förlänger enhetens livslängd. Water Cube verkar även när enheten är avstängd och håller luftfuktaren fräsch under en säsong. Vi rekommenderar att Water Cube byts ut i början av varje luftfuktarsäsong. Antikalkpatron (extra tillbehör) Antikalkpatronen (7) minskar kalkavlagringar i vattnet och därmed minskar avkalkningsintervallerna. Patronen måste bytas ut efter en till tre månader, beroende på vattnets hårdhet (se tabell). Med en vattenhårdhet över 21 °dH, rekommenderar vi att du använder an- tikalkpatronen. Viktigt: Lägg antikalkpatronen i blöt i ett vattenbad under 24 timmar innan den används för första gången (inte i vattentanken!). Hartset måste absor- bera vatten för att nå hög prestanda. Tidsperioden som patronen fungerar effektivt beror på vattnets hårdhet. Detta kan testas med hjälp av de testband som medföljer (se sidan 4).

1. Doppa testbandet i vattnet under en sekund.

2. Efter cirka en minut kan resultaten ses på testbandet.

Några av de gröna rutorna ändrar färg till rosa. Vattnets hårdhet visas ge- nom hur många rutor som blir rosa. Exempel: Om tre rutor är rosa, då ligger vattenhårdheten > 14 °dH. Antal rosa utor Vattenhård- het Hårdhets- grad (°dH) Patronen räcker (med 6 liter/dag) Dagar Liter 0/1 Mjuk Från 4 °dH 60 dagar runt 360 L 2 Måttligt hårt Från 7 °dH 30 dagar runt 180 L 3 Hårt Från 14 °dH 20 dagar runt 120 L 4 Mycket hårt Från 21 °dH 10 dagar runt 60 L Patronen skruvas fast på insidan av vattentankens lock (6). Först skruvar du bort tanklocket (6) bort från vattentanken (5) och därefter fäster du patronen på insidan av tanklocket. Kassera använda patroner i hushållsavfallet. Kasta inte bort locket till vattentanken vid byte av patron! Reparationer

• Reparationer av elektriska apparater får endast utföras av en kvalificerad eltekniker. Om felaktiga reparationer utförs, upphör garantin att gälla och allt ansvar frånsägs.

• Använd aldrig apparaten om en kabel eller kontakt är skadad, om den har funktionsfel, om den har tappats eller blivit skadad på något annat sätt (sprickor/brister i höljet).• Tryck inte in några föremål i apparaten. Ta inte isär apparaten.

• Om apparaten inte går att reparera, gör den obrukbar omedelbart och lämna in den på en lämplig återvinningsstation.

• Vid reparation måste följande punkter beaktas innan apparaten skickas eller tas till återförsäljaren: Töm ut allt vatten ur apparaten (vattentråg och eventuell vattentank), avlägsna eventuella filterkassetter och/eller antikalkpatroner och låt apparaten torka helt. Apparaten skadas om den transporteras med restvatten i. Garantin upphör då att gälla. Kassering Det europeiska direktivet 2012 / 19 / CE om avfall från elektrisk och elektro- nisk utrustning (WEEE), kräver att gammal hushållselektronik INTE kastas i det normala osorterade avfallet. Förbrukad utrustning måste samlas in se- parat för att optimera återanvändning och återvinning av det material som de innehåller och för minska påverkan på människors hälsa och på miljön. Symbolen med den överkorsade «soptunnan» på produkten påminner dig om din skyldighet att apparaten måste samlas in separat när det kasseras. Du kan kontakta din lokala myndighet eller återförsäl- jare för information om korrekt kassering av förbrukad elektronisk utrustning. Specifikationer Märkspänning DC 12 V Utgående effekt 3 – 23 W Fuktutgång upp till 400 g/h Mått 315 x 418 x 215 mm (bredd x höjd x djup) Vikt 5.1 kg Tankkapacitet 3.2 Liter Ljudnivå 27 – 48 dB(A) Uppfyller EU:s regler CE / WEEE / RoHS / EAC Alla rättigheter för tekniska ändringar förbehållesРусский Поздравляем с приобретением устройства премиум-класса мойки воздуха GEORGE! Использование этого устройства позволит улучшить воздух в поме- щении, а эксплуатация доставит несомненное удовольствие. При эксплуатации мойки воздуха, а также иных электроприборов, следует обращать особое внимание на меры безопасности. Прежде, чем использовать этот электроприбор, внимательно прочтите ин-
