BRUKSANVISNING BG501AC Vonroc

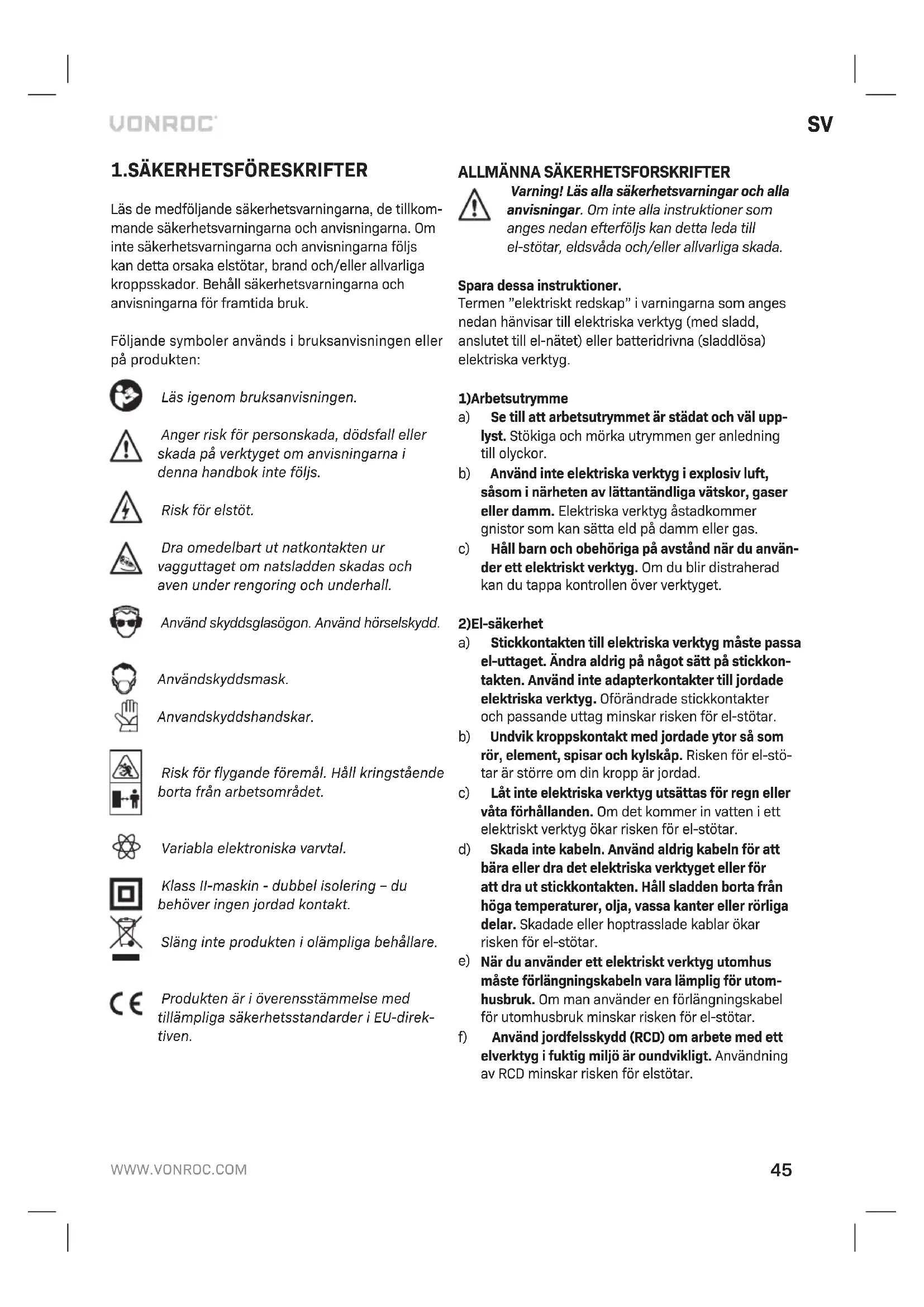

Läs de medfoljande sakerhetsvarningarna, de tillkommande sakerhetsvarningarna och anvisingarna. Om inte sakerhetsvarningarna och anvisingarna följs kan detta orsaka elstötar, brand och/eller allvariga kroppsskador. Behäll sakerhetsvarningarna och anvisingarna for fremtida bruk.

Följande symboler används i bruksanvisingen aller på Produkten:

Läsigenombruksanvisingen.

Anger risk for personskada, dōdsfall ellerskada pā verktyget om anvisiningarna ienna handbok inte foljs.

Risk for elstot.

Dra omedelbart ut natkontakten ur vagguttaget om natsladden skadas och aven under rengoring och underhall.

Använd skyddsglasogon. Använd horselskydd.

Användskyddsmask.

Anvandskyddshandskar.

Risk for flygande foremål. Håll kringstaende borta frän arbetsområdet.

Variabla elektroniska varvtil.

Klass II-maskin - dubbel isolering - dub behöver ingen jordad kontakt.

Slang inte Produkten i olampliga behallare.

Produkten ar i overensstammelse med tillampliga sakerhetsstandarder i EU-direktiven.

ALLMÄNNSA SÄKERHETSFORSKRIFTER

Varning! Läs alla sakerhetsvarningar och alla anvisningar. Om inte alla instruktioner som anges nedan afterfoljs kan detta leda till el-stötar, elsdsväda och/eller allvarliga skada.

Spara dessa instruktioner.

Termen "elektriskt redskap" i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-natet) eller batteridrivna (sladdlosa) elektriska verktyg.

1)Arbetsutrymme

a) Se till att arbetsutrymmet ar stadat och väl upplyst. Stökiga och mörka utrymmen ger anledning till olyckor.
b) Använd inte elektriska verktyg i explosiv luft, sösom i narheten av lättantändliga vätskor, gaser aller damm. Elektriska verktyg östadkommen gnistor som kan satta eld på damm eller gas.
c) Häll barn och obehöriga på avständ nar du anvanderett elektriskt verktyg. Om du blir distraherad kan du tappa kontrollen over verktyget.

2)El-sakerhet

a) Stickkontakten till elektriska verktyg maste passa el-uttaget. Anders aldrig pa nagot satt pa stickkontakten. Anvand inte adapterkontakter till jordade elektriska verktyg. Oforandrade stickkontakter och passande uttag minskar risken for el-stotar.
b) Undvik kroppskontakt med jordade ytor sa som ror, element, spasar och kylskap. Risken for el-stotar ar storre om din kropp ar jordad.
c) Lät inte elektriska verktyg utsättas für regn aller vata Förhällanden. Om detkommen in vatten i ett elektriskt verktyg ökar risken für el-stötar.
d) Skada inte kabeln. Använd aldrig kabeln for att bara eller dra det elektriska verktyget aller for att dra ut stickkontakten. Håll sladden borta frän höga temperaturer, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risiken für el-stötar.
e) När du använder att elektriskt verktyg utomhus maste förlängningskabeln vara lamplig für utomhusbruk. Om man använder en förlängningskabel für utomhusbruk minskar risiken für el-stötar.
f) Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö ar oundvikligt. Användning av RCD minskar risken for elstötar.

3)Personligsakerhet

4) Underhäll av elektriska verktyg

a) Var uppmärksam, titta på det du häller på med och använd sunt fornuft;nar du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg;nar du är trott eller står under inflytande av droger,alkoholEller mediciner.Ett ögonblick ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador.
b) Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Sakerhetsutrustning sāsom skyd dsmasker, skor med anti-halksula, hjälm eller hörsksydd som används vid rätt omstän digheterkommen att minska personskador.
c) Forhindra oavsiktlig igangsattning. Se till att strombrytaren ar avslagen innan du satter stickkontakten i eluttaget. Om du bar elverktyg med fingret på brytaren aller strömsätter elverktyg vars brytare ar aktiverad kan du raka ut for en olycka.
d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slas pa. En skift- eller skruvnyckel som lamnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personska-da.
e) Sträck dig inte für langt. Se till att du alltid stär stadigt och i balans. På sa satt har du bättre kontroll over det elektriska verktyget i ovändte situationer.
f) Klä dig rätt. Bär inte lõst sittande kläder ell er smycken. Håll haret, kläder och handskar borta frän rörliga delar. Lõst sittande kläder, smycken ell er langt här kan fastna i de rörliga delarna.
g) Om apparater for uppsugning och uppsamling av damm finns tillgangliga, se till att de ansluts och anvands korrekt. Om sadana apparater anvands kan dammlaterade faror minskas.
h) Lat inte erfarenheten som uppnas vid frekvent anvandning av verktyg lata dig bli for sjalvsaker och ignorera verktygsakerhetsprinciperna. En oforsiktig handling kan orsaka allvarliga skador under brakdelen av en sekund.
a) Überbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra. Rätt sorts elektriskt verktyg gör arbetet bättre och sakrare i den hastigkeit det var designat für.
b) Använd inte verktyget om strömbrytaren ar trasig. Om att elektriskt verktyg inte kan kontrolleras med hjälp av en strömbrytare ar det farlicht och mäste lagas.
c) Koppla loss stickkontakten frän verktyget innan

du utfor nagra justeringar, byter tillbehor erler forvarar det. Med dessa preventiva sakerhetsatgarden minskas risken for att det elektriska verktygetgår pà av misstag.

d) Förvara elektriska verktyg som inte ar iBruk utom räckhäll for barn och lat inte personer som inte känner till verktyget aller dessa instruktioner anvanda det. Elektriska verktyg ar farliga i händerna på oerfarna användare.
e) Underhäll elektriska verktyg. Kontrollera att alla rörliga delar ar i rat linje och fastsatta, att inga delar ar trasiga och att de ar korrekt monterade. Kontrollera även annat som kan pøverka verktygets fonction. Om det elektriska verktyget ar trasigt mæste det repareras innan det tas i bruk. Många olyckor fororsakas av dåligt unterhällna elektriska verktyg.
f) Häll alltid sāgande och skärande verktyg vassa och rena. Sāgande och skärande verktyg med vassa eggar/skar fastnar inte sö lätt och är enklare att hälla kontroll over.
g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enlicht dessa instruktioner och på det sätt som det ar avsett for. Ta med Förutsättningarna och det arbete som ska utforas i beräkningarna. Att använda att elektriskt verktyg for andra arbeten an det ar avsett for kan resultera i farliga situationer.
h) Set till att handtagen ar torra, rena och fria fran olja och fett. Hala handtag och greppytor tillater inte saker hantering och kontroll av verktyget i ovantade situationer.

5) Användning och skötsel av batteri och laddare

a) Använd endast den laddare som anges av tillverkaren. En laddare som passar en typ av batteri kan orsaka brand om den används for ett annat batteri.
b) Använd endast elverktyget med att batteripack som ar avsett for verktyget. Användning av andra batteripack kan medföra risk für skador och brand.
c) När du inte använder batteriet skä det forvaras sä att inga små metallföremål som t.ex. gem, mynt, spikar, skruvar osv. kan kortsluta kontakterna på batteriet. Kortslutning av batterikontakterna kan orsaka brännskador eller brand.
d) Under extrema forhallanden kan vatska lacka ut fran batteriet; undvik kontakt. Skolj med vatten vidkontakt med kroppsdelar. Uppsok genast en lakare om du fär vatska i ögonen. Vatska fran

battery kan orsaka irritation aller fratskador.

e) Använd inte batterier aller verktyg som ar skadade aller modifierade. Skadade aller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion aller risk für skada.
f) Utsattinte batteri ellverktyg for eld ell overdriven temperatur. Exponering for brand ell temperatur over 130^ kan ortsaka explosion. OBS! Temperatren "130 °C" kan ersattas med temperatren "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget atanfor det temperaturområde som anges i instruktionerna. Om du laddar batteriet felaktigt aller vid temperaturer atanfor det angivna området kan det skada batteriet och öka risken for brand.

6)Service

a) Låt ditt elverktyg servas av en kvalificerad reparator och enchart med originalreservdalar. Detta sakerstaller att elverktygets sakerhet upprätthàlls.

SÄRSKILDA SÄKERHETSANVISNINGAR

När du använder maskinen für Första gängen:

• Kontrolleraföljande:

Stämmer bankslipens spanning med ström-forsörjningen?
- Finns det ett jordat eluttag?
- Ar natsladden och kontakten i gott skick (hela, utan skrapmarken aller andra skador)?

• Undvik att använda länge förlängningssladdar. Förlängningssladdarna du använder måste alltid vara jordade.
• En slipskiva ar ett sprött verktygsstycke. Stenen ar inte motständskraftig mot stötar.
• Slipa alltid på slipskivans främre kant och aldrig på slipskivans sida. Sätt aldrig på en sprucken slipskiva. Byt ut den omedelbart, eftersom den höga rotationshastigheten kan fö stenen att flyga av och orsaka en allvarlig olycka.
  Anvand alltid skyddsglasogon vid slipning.
• Slipa aldrig utan skyddet over slipskivan.
• Montera alltid slipskivans skydd och verktygstodet ordentligt och med ratt spelrum.
• Tillät aldrig mer ön 1-1,5 mm spelrum mellan verktygsstöd och slipskiva.
• Använd endast slipskivan für det arbete den är avsedd für (till exempel slipverktyg) och INTE für tunga byggnadsarben.
  Följande information maste finnas tillganglig innan du monterar en ny slipskiva:

Information om tillverkaren.
- Bindande material.
- Matt.
- Tillaten rotationshastigkeit.
Bryt aldrig ut hålet i ett sliphjul till en störrel diameter.
- Slipskivans maxima rotationshastigkeit fär aldrig överskrida den maxima hastigheten som anges für skivan.
- Använd aldrig slipskivor som är skadade eller deformerade.
- För att kunna slipsa sækert maste maskinen varafastskruvad pa en arbetsbänk.
- Verktygsstödetörbytasutnärverktygsstödetsbreddarminndrean 20~mm
- Rekommenderat djup for urtagningen i flänsen (T) ar 2 mm och spindelhålets diameter ar 10 mm (se fig. B).
- Håll alltid sladden borta frän maskinens rörliga delar.
- Vid lásning, stäng omedelbart av maskinen och ta ut kontakten frän eluttaget.
- Jämfor det maximala antelet varv som tillåts for tillbehören med maskinens varvtil.
När du ställer undan maskinen mäste motorn stängas av och rör Liga delar mäste ha stannat.
- Fäst aldrig en monteringsnyckel på maskinen med att snöre eller liknande.
- Använd aldrig axellåsknappen om maskinen är i drift.
- Se till att fjäderchuckens diameter ar som tillbehörets axeldiameter.
- Använd en spannenhet für att sakra arbetsstycket.
Häll händerna borta frän arbetsstycket.

När du använder maskinen

• Kontrollera att omkopplaren INTE ar i lage "ON/1" innan du ansluter maskinen till stromforsorjningen.
• Håll alltid nätsladden borta是从verktygets rörliga delar.

Stang av maskinen omedelbart om:

• Kontakten aller natsladden ar defekt aller skadad.
• Omkopplaren ar defekt.
• Du känner lukt av rök aller brand isolering.

Elsakerhet

Följ alltid sakerhetsforeskrifterna som gäller i ditt land nar du arbetar med elverktyg for att minska risken for brand, elstöt och persorskada. Läs följande sakerhetsanvisingar.

Kontrolera alltid sa att spanningen pa naret motsvarar den spanning som finns angiven pa markplaten.

Byt kablar eller kontakter

Kasta omedelbart bort gamla kablar eller kontakter\ när de har ersatts av nya. Det är farligt att satta i\ kontakten på en sökabel till vagguttaget.

Använd alltid endast godkända förlängningssladdar som ar lämpliga für maskinens markeffekt. Minsta ledarstorlek ar 1,5 mm². Om du använder en sladdvinda, vira alltid av sladden fullständigt.

2.MASKINFORMATION

Avsedd användning

Bänkslipen ar ett kombinationsverktyg for slipning och polering av metaller, plaster och andra material med lampliga slipskivor.

Detta flexbla handtag ar avsett att fungera som en vinkelslip, slipning, stalborstning, polering, skar och kapverktyg. Detta roterande multiverktyg ar utmarkt for arbete med material sasom tra, plast, sten, aluminiumrör, mssing och stål. Använd alltid korrekta tillbehör och hastighetsinställning.

TEKNISKA SPECIFIKATIONER

Modell-nr. BG501AC/S_BG501AC
Spanning 220V - 240V
Frekvens 50 Hz
Strömmingång 120W S1, 150W S2 5min
Rotationshastighet, obelastad	0-9900 /min
Slipskivans mätt 0 75x20 mm
Spindelhåldiameter Ø 10 mm
Klass II
Vikt 2,24 kg
Lpa(ljudtrycksnivå) 82,8+3 dB(A)
Lwa(akustisk effekt) 95,8+3 db(A)

Belastningsfaktor

En belastningsfaktor på S2 = 5 min (intermittent periodisk drift) innebär att du kan använda motorn kontinuierigt vid sin nominella effektnivå under langretid an den som anges på specificationsetiketten (5 minutes PÅ-period). Om du inte foljerenna tidsgräns overhettas motorn. Under AV-perioden kyls motornigen till sin starttemperatur.

Vibrationsniva

Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt att standardiserat test i enlighet med EN 62841; detta varde kan användas for att jämföra vibrationen hos olika verktyg och som en ungefährig uppskattning av hur stor vibration användaren utsätts für;när verktyget används enligt det avsedda syfet:

om verktyget anvands paett annat an det avsedda syftek erer med felller daltigt underhalla tillbehör kan detta drastiskt oka vibrationsnivan;
- när verktyget stängs av eller ar på men inte används, kan detta avsevärt minska vibrationsnivån.

Skyddagimot vibration genomattunderhalla verk- tygetoch dess tillbehör,haIahnderma varma och styrauppittarbetssatt

BESKRIVNING

Siffrorna i texten nedan hänvisar till bilderna pa sidorna 2-3.

1. Strömbrytare
2. Gnistskydd
3. Gnistskyddsfäste
4. Sakerhetsskydd
5. Slipskiva
6. Polerskiva
7. Installningsratt for verktygsstod
8. Verktygsstod
9. Monteringshal
10. Installningsskruv für gnistskydd
11. Hastighetsinställningsratt
12. Flexibel axel
13. Låssstift
14. Nyckel

3. MONTERING

Slipmaskinen skara varstadigt fastskruvad pa en arbetsbänk. Fixeringsbultarnas langd beror pa arbetsbänkens tjocklek. Om arbetsbänken ar av stål, ar

det lampligt att anecd ett trablock erer en planka mellan slipmaskinen och banken, for att isolera den och forhindra vibrationer.

Montering och justering av gnistskyddfaste och gnistskydd (fig. C och D)

Gnistskyddsfästet och gnistskyddet fār endast monteras/justeras med slipskivan stillastaende och maskinen bortkopplad frän strömförsjrningen.

• Fäst gnistskyddsfästet (3) på slipskivans skydd med de medfoljande skruvarna (10).
• Ställ in gnistskyddsfästet på rätt Höjd. Avständet mellan skivan och gnistskyddsfästet bör vara 1 till 1,5 mm.
• Dra sedan Åt skruvarna (10) ordentlich.
• Fäst gnistskyddet (2) på gnistskyddsfästet (3).
• Placera gnistskyddet für att ge maximalt skydd vid arbete.
• Bär alltid skyddsglasogon.

Montering och justering av verktygsstöd (fig. E)

Verktygsstodet bör endast justeras när slipskivan står helt stilla och maskinen ar frankopplad frän strömförsörningen (vagguttaget).

Montera verktygsstodet (8) enligt fig. E.
- Fäst det sä tätt som möjigt på plats, med ett maximalt avständ på 1 till 1,5 mm mellan verktygsstödet (8) och slipskivan (5).

Montering av slipskivorna (fig. F, G och H)

Nödvändiga verktyg:

17 mm skiftnyckel
-Skruvmejsel

Byt endast slipskivan nar motorn star stilla och strömmen ar helt frankopplad.

• Ta bort slipskivans skydd (4) med verktygen ovan. Spindelmuttern på höger sida ar högergängad. Spindelmuttern på vänster sida ar vänstergängad. Tänk på detta;nar du byter slipskivor.
• Lossa muttern med rätt skiftnyckel. Ta bort den gamla skivan från spindeln.
• Rengör flansarna. Satt tillbaka en flans (A) på spindeln, med den ihåliga sidan vänd mot slipski-van. Skjut på dennya skivan på spindeln. Placera den andra flansen (A) på spindeln, igen med den

ihäliga sidan mot slipskivan. Dra nu Åt muttern
pā spindeln. Dra inte Åt für mycket! Sätt tillbaka
slipskivans skydd och justera verktygsstödet igen
korrekt. Kör motorn en kort stund utan att slipa.

Flexibel axel (fig. 1)

Montera den flexibla axeln (12) på bänslipmaskinen. Ringen på den flexibla axeln (12) kan sedan fästas på bänslipmaskinen.

Montering av ett tillbehör i den flexibla axeln (fig. J)

Lås spindeln genom att satta in tappen (13) i tappöppningen. Lossa sedan chucken med chucksparnaren (14) och satt i tillbehöret. Håll stiftet (13) på plats och dra Åt chucken. Se till att tabort stiftet (13) innan du använder maskinen.

Tillbehör till det roterande multiverktyget

Kontrollera alltid att tillbehorets hösta varvtilä lampligt for multiverktygets maximala hastighet.

4.DRIFT

Välja slipskiva

Grova slipskivor tar i allmanhet bort det mesta materialet och bona slipskivor anvands for afterbe-handling. Om ytan ar ojämn, böjar med att använda en grov slipskiva och slipa arbetsstychet tills det ar slätt. Använd sedan en finare slipskiva für att ta bort sparen och reporna som finns kvar after den grövre slipskivan.

Hur du slipar (fig. A)

Undvik att hälla trä, bly erer annat mjukt material.
eller metall mot slipskivan for att Förhindra att
slipytan blockeras. For att undvika att skapa spår,
tryck inte arbetsstcycket for hårt mot slipskivan. Använd vatten for att regelbundet kyla arbetsstcycket
som slipas. Tramejslar och liknande ske aldrig slipas "blaa". Var försiktig sa att du inte tappingre grappet om objektet som slipas, eftersom det plötsligt kan fastna mellan verktygsstödet och slipskivan.
Detta kan få stenen att gå sönder, motorn att skära
eller arbetsstcycket att skkjutas ivag, vilket kan
orsaka persorskada och egendomsskada. När
maskinen har anvænts i 30 minuter ske den stängas av. Låt maskinen svalna till rumstemperatur.

Påslagning av maskinen

• Kontrollera att omkopplaren ar i lage "OFF/0" innan du ansluter maskinen till strömförsörningen.

Tryck strombrytaren (1) till lage "ON/1" for att starta bankslipmaskinen.
- Håll alltid nätsladden borta fran verktygets rörliga delar.

Hastighetsjustering (fig. A)

Den onskade hastigheten kan stallas in genom att anecd Hastighetsinställningsratten (11). Aven under korningen kan rotationshestigheten justeras.

• For att öka hastigheten, vrid hastighetsinställningsratten (11) medurs.
• For att minska hastigheten, vrid hastighetsinställningsratten (11) moturs.

Den hastigkeit som kravs beror på materialet och kan avgöras genom praktiskt test.

5.UNDERHÄLL

Innan rengöring och underhäll sku du alltid stänga av maskinen och dra ut natkontakten ur vagguttaget.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gäng du anvander maskinen. Se till att ventilationsöppningarna ar fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvällösning. Använd inte Lösningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk aller elektronisk utrustning maste lamnas in pa lampliga atervinningsstationer.

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU for avfall fran elektrisk och elektronisk utrustning och dess tillampninq nationell ska elverktyg som inte langre kan anvandas samlas in separat och kasseras på att miljövänligt satt.

GARANTI

VONROCprodukter ar utvecklade enigt hogsta kvalitetsstandard och garanteras varautan defekter bade vad galler material och tillverkning under den

period som stipuleras enligt lag med børjan fran ursprungligt inköpsdatum. Om nagot fel uppstår påprodukten underenna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter excluderas fränenna garanti:

• Reparationer eller andringar som gjorts eller forsokt goras pa maskinen av ett iche auktoriserat servicecenter.
• Normalslitage.
• Verktyget har missbrukats, anvnts fel aller underhällits på felaktigt satt.
• Icke-originalreservdelar har anvants.

Detta utgor hela garantin fran foretaget, antingen uttryckt eller underforstatt. Det finns inga andra garantier, uttalade aller underforstdda som galler utover ordalydelsen harav, hari, inklusive de outtalade garantierna for saljbarhet och lamplighet forett särskilt syfte. Under inga omstandigheter skall VONROC hallas ansvarig for nagra oforutsedda eller indirekta skador. Aterforsäljarens atgärder skall begransas till reparation ull byte av felaktiga enheter ell er delar.

Med forbehäll forändringar i Produkten och braksanvisningen. Specifikationer kan ändras utan Förvarning.
