BRUKSANVISNING PEART 18 Li Pattfield

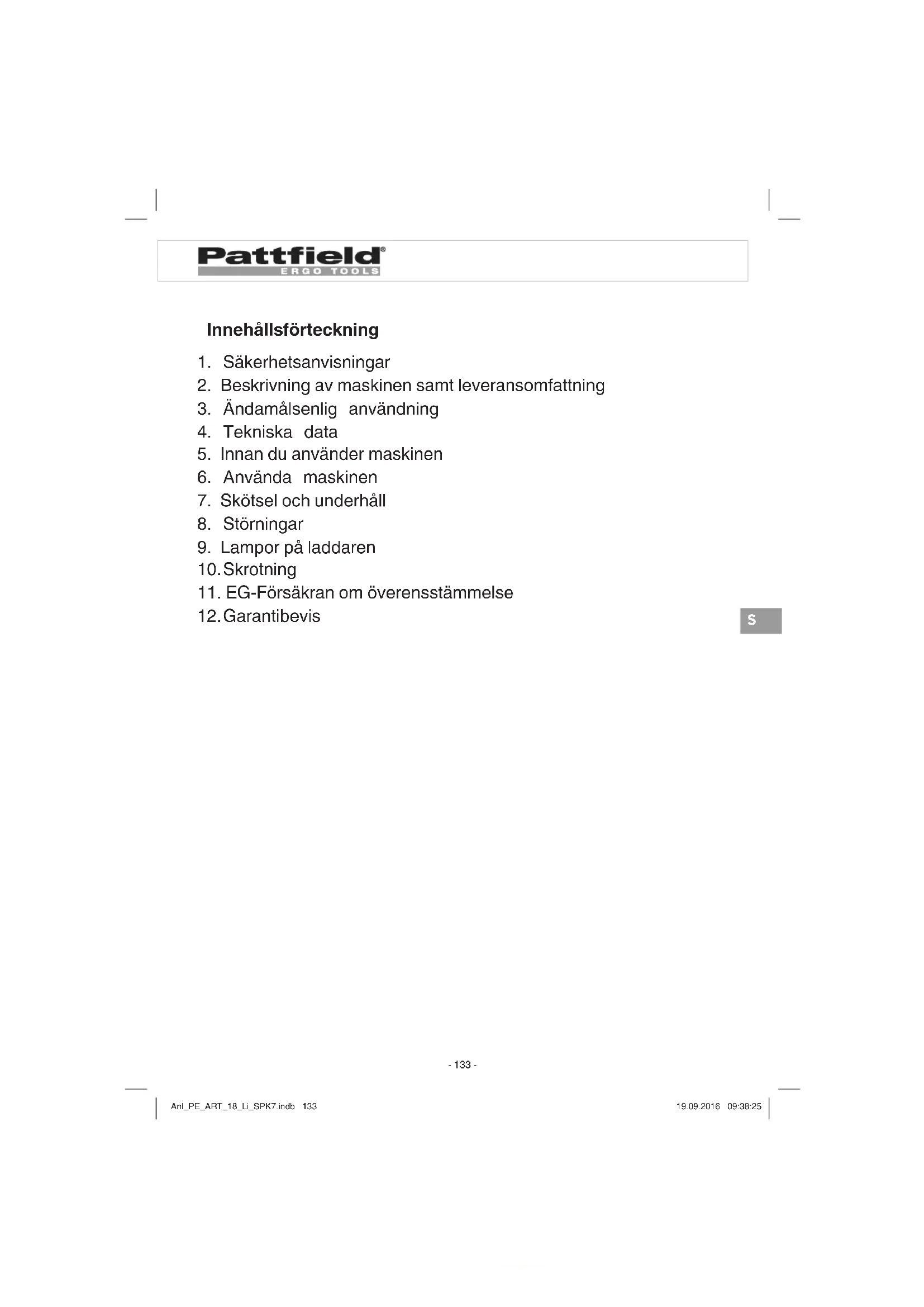

Innehällsförteckning

1. Sakerhetsanvisiningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamälsenig användning
4. Tekniska data
5. Innan du anvander maskinen
6. Anvanda maskinen
7. Skötsel och underhäll
8. Störningar
9. Lampor pa laddaren
10. Skrotting
11. EG-Forsakran om overensstammelse
    12.Garantibevis

Innan maskinen kan användas maste särskilda sakerhetsanvisiningar beaktas for att forbindra olyckor och skador. Läsoridafor noggrant igenomenna braksanvising och dessa sakerhetsanvisiningar. Forvara dem pa ett sakert stalle sa att du alltid kan hitta onskad information.

Om maskinen skä overlåtas till andra personer maste ävenenna bruksanvisning och dessa sakerhetsanvisiningar medfolja. Vi övertar inget ansvar for olyckor eller skador som har uppstätt omenna bruksanvisning eller sakerhetsanvisiningarna asidosätts.

Läs alla sakerhetsanvisingar och instruktioner. Forsummelser vid iaktagandet av sakerhetsanvisingarna och instruktionerna kan Förorsaka elstöt, brand och/eller svåra skador. Förvara alla sakerhetsanvisingar och instruktioner for framtiden.

Förklaring av skylten på maskinen (se bild 23)

1: Varning!
2: Använd ögonskydd.
3: Skydda mot fuktig omgivning.
4: Läsigen braupsanvisingen noggrant innan du använder maskinen.
5: Se till att inga andra personer fi nns i farozonen.
6: Verktyget afterroterar.

Allmanna sakerhetsanvisningar for elverktyg

Begreppet "elverktyg" som anges i sakerhetsanvisingarna galler for saväl nätdrivna elverktyg (med nätkabel) som for batteridrivna elverktyg (utan nätkabel).

1. Arbetsplatssakerhet

a) Se till att din arbetsplats ar ren och har tillräcklig belysning. Dålig ordning samt otillräcklig belysning pa arbetsplatsen kan leda till olycksfall.
b) Använd inte detta elverktyg i explosiv miljö dar brännbara vātskor, gaser aller damm finns. Elverktyg genererar gnistor som kan anteanda damm aller angor.
c) Se till att barn och andra personer inte befinner sig i narheten av elverktyget när detta används. Om du distraheras finns det risk for att du förlar kontrollen over elverktyget.

2. Elektrisk sakerhet

a) Elverktygets stickkontakt maste passa i stickuttaget. Stickkontakten fär aldrig andras pa nagot satt. Använd inga adapter-stickkontakter till jordade elverktyg. Riskerna for elektriska slag ar lagre om stickkontakterna inte har äandrats och om passande stickuttag används.
b) Undvik kroppskontakt med jordade ytor, texor, radiatorer, spisar och kylskap. Det finns storre risk for elektriska slag om din kropp ar elektriskt jordad.
c) Se till att elverktygen inte utsätts for regn aller annan fukt. Om vatten tränger in i ett elverktyg hojs risken for elektriska slag.
d) Använd endast kabeln till de syften den ar avsedd für, dvs. använd inte kabeln till att bara eller hangsa upp elverktyget, eller till att dra ut stickkontakten ur stickutttaget. Se till att kabeln intekommen i narheten av varme, olja, skarpa kanter aller rörliga maskindelar. Om kabeln har skadats aller snotts runt hojs risiken for elektriska slag.
e) Om du jobbar med ett elverktyg utomhus, fär du endast använda en forlängningskabel som ar avsedd für utomhusbruk. Med en forlängningskabel som ar lamplig für utomhusbruk sänks risiken für elektriska slag.

f) Om det inte gär att undvika att använda elverktyget i fuktig omgivning, maste du använda en jordfelsbrytare. Om en jordfelsbrytare används sänks risiken for elektriska slag.

3. Sakerhet for personer

a) Var uppmärksam och var medveten om vilka arbetsuppgifter du vill utföra. Var försiktig Near du hanterar elverktyget. Använd aldrig elverktyget om du ar trött aller om du arpaverkad av droger, alkohol eller lakemedel. Ett ögonblicksouppmärksamhet Near du använder elverktyget kan leda till allvarliga personskador.
b) Bär personlig skyddsutrustning och alltid skyddsglasogon. Om du bär personlig skyddsutrustning, tex ansiktsmask, halkfria skyddsskor, skyddshjalm aller horselskydd, beroende pa typ och användning av elverktyg, kan risken for personskador sankas.
c) Undvik att starta upp elverktyget oavsiktligt. Kontrollera att elverktyget har slagits ifràn innan du ansluter det till elnätet eller batterier. Detsamma gäller om du sca lyfta upp ellerbara elverktyget. Det finns risk För olyckor om du häller att finger på strömbrytaren medan du bär elverktyget, eller om strömbrytaren ar tillslagen nar du ansluter elverktyget till elnätet.
d) Ta bort installningsverktygen aller nycklarna innan du slar pa elverktyget. Ett verktyg aller en nyckel som sitter i en roterande del kan leda till personskador.
e) Undvik onormala kroppshällningar. Se till att du stär stabilt ochhall alltid balansen. Därigenom kan du bättre kontrollera elverktyget i en ovängtad situation.
f) Bär lämpiga kläder. Bär aldrig lost sittande kläder erller smycken. Se till att hr, kläder och handskar inte befinner sig i narheten av rörliga delar. Lösa kläder, smycken erler langt har kan fastna i rörliga delar.
g) Om dammsugare och anlaggningar for dammupptagning kan monteras maste du overtyga dig om att dessa har anslutits och anvands pa foreskrivet satt. Med dammsugning ar

det möjlig att reducera personrisker pga dammbildning.

4. Anvanda och hantera det elverktyget

a) Überbelasta inte elverktyget. Använd endast elverktyget till avsedda arbetsuppgifter. Ett passande elverkty fungerar böst och särkrast inom det angivna eff ektområdet.
b) Använd aldrig elverktyget om strömbrytaren ar defekt. Ett elverktyg som inte langre kan slås på resp. ifràn ar farligt och maste)darför repareras.
c) Dra ut stickkontakten ur stickuttaget och/eller dra ut batteriet innan du gör nagra inställninger pa elverktyget, byter tillbehör erler lagger undan elverktyget. Denna forsiktighetsatgård forhindrar att elverktyget startar oavsiktligt.
d) När att elverktyg inte används skä det forvaras utom räckhäll for barn. Låt endast sādana personer använda elverktyget som känner till det och som har LASTigenom dessa anvisningar. Elverktyg ar farliga om de används av oerfarna personer.
e) Vårda dina elverktyg noggrant. Kontrollera att rörliga delar fungerar på avsett vis och inte kläms fast, om delar har brutits loss eller har skadats sä svart att elverktygets Funktion ar begränsad. Lämna in elverktyget for reparation av skada de delar innan du använder elverktyget. Många olyckor kan harledas till dālgit unterhäll på elverktyg.
f) Se till att skärverktygen ar vassa och rena. Skärverktyg som underhälls noggrant och som har vassa skär klåms inte fast sa fort och underlättar dessutom arbetet.
g) Använd elverktyg, tillbehör, insatsverktyg osv enligt dessa instruktioner. Beakta arbetsvillkoren och vilka arbetsuppgifter som skutforas. Om elverktyg används till andraändamål an de som ar avsedda, finns det risk for att farliga situationer uppSTAR.

1. Anvanda och hantera det batteridrivna verktyget

a) Ladda endast batterierna i laddare som rekommenderats av tillverkaren. Det finns risk for brand om ett batteri laddas i en laddare som inte ar avsedd forenna tvp av batterier.
b) Använd endast avsedda batterier i elverktygen. Om andra batterier används finns det risk für personskador och brandfara.
c) Förvara batterier som inte används på tillräckligt avständ frän gem, mynt, nycklar, spik, skruvar och andra metallöremål som kan fororsaka en elektrisk überbryggning mellan kontakterna. En kortslutting mellan batteriets kontakter kan leda till brännskador eller brand.
d) Vid felaktig använding fi nns det risk För att batterivatska lacker ut ur batteriet. Undvik kontakt medenna vatska. Om du av misstagkommen i beröring med sādana vatskor maste du genast spola av med vatten. Om vatskan har commit in i ögonen maste du dessutom kontakta lakare. Batterivatska som har läckt ut kan fororsaka hudirritation ell erbrnskador.

6. Service

a) Låt endast kvalifi cerad fackpersonal reparera ditt elverktyg. Endast original-reservdeler fãr anvandas. Därmed kan man garantera att elverktyget fortfarande ar sakert.

Sakerhetsanvisiningar for hacksaxar:

• Se till att alla kroppsdelar hälls på avständ till skärverktygen. Medan knivarna är igäng fär du aldrig försöka ta bort material som har klippts eller hälla fast i material som skaklippas. Maskinen måste ha slagits ifràn innan du fär lov att ta bort inklåmt material. Ett ögonblicks ouppmärksamhet medan du använder höcksaxen kan leda till allvarliga skador.
• Bär alltid häcksaxen i handtaget medan knivarna stared stilla. Om häcksaxen ske transporteras eller forvaras maste svärdskyddet alltid sattas på. Hantera maskinen varsamt for att sanka risken for skador av kniven.

• Häll endast fast elverktyget i de isolerade handtagen after som det finns risk for att skärverktygetkommen i kontakt med dolda elkablar. Om skärverktygetkommen i kontakt med en spanningsforande kabel finns det risk for att maskinens metall-delar sats under spanning vilket leder till elektriskt slag.

Särskilda sakerhetsanvisningar

Vi tillverkar varje batteripaket mycket noggrant. Därmed kan vi gar- rantera att batterierna som du anvander har maximal energitäthet, livslängd och sakerhet. Battericellerna har flera sakerhetsfunktioner pa olika nivaer. Efter att varje enstaka cell har formaterats registraras dess elektriska parametrar. Dessa data anvands direfter for att kunna gruppera optimala batteripaket. Trots alla sakerhetsatgärder maste man alltid hantera batterierna varsamt. For en saker drift maste foljande punkter tvunget beaktas.

En saker drift ar endast möjlig om battericellerna ar intakta! En felaktig hantering leder till skador på cellerna.

Obs! Olika analyser har bekräftat att en felaktig användning och bristfällig skötsel ofter ar en orsak till skador på högeffektbatterier.

Anvisningar for hantering av batteriet

1. Batteriet som medfoljer den batteridrivna Produkten ar inte uppladdat. Det maste darfor laddas upp innan du kan anvanda det for Första gangen.
2. För bösta möjliga batteriprestanda bör du undvika djupa urladdningscykler. Ladda batteriet ohta.
3. Forvara ditt batteri på en sval plats, helst vid 15^ , ochhall det uppladdat till 40% .
4. Lithiumjon-batterier ar utsatta for en naturlig aldring. Batteriet maste bytas ut senast nar kapaciteten uppgar till endast 80% av ett nytt batteri. Svaga celer i ett forbrukat batteri kan inte langre uppylla de eff ektkraven och utgor darmed en sakerhetsrisk.
5. Kasta aldrig forbrukade batterier i eld. Explosionsfara!

1. Satt inte eld på batteriet och forbrann det inte.
2. Batterier fär inte djupurladdas! En djupurladdning skadar battericellerna. Den vanligaste orsaken till djupurladdning ar att batterierna har forvarats for lang tid aller att delvis urladdade batterier inte har använts. Avbryt arbetet nar du marker att eff ekten i elverktyget avtar markant eller om skyddselektroniken loser ut. Batteriet fär endast laggas undan for forvaring after att det har laddats upp komplett.
3. Skydda batterier och verktyg mot overbelastning! Überbelastning leder snabbt till overhettning och skador på cellerna i batterihöljets inre. Überhettningen marks inte av på utsidan.
4. Undvika skador och slag! Byt genast ut batterier som har fallit ned fran en meters hojd eller mer, eller som har utsatts for kraftiga slag. Detta gäller även om batteriets holje verkar vara oskadat. Battericellerna i batteriets inre kan vara allvarligt skadade. Beakta även instruktionerna for hantering av forbrukade batterier.
5. Vid überbelastning och überhettning koplar den integrerade sakerhetsfrankopplingen ifr'an elverktyget av skyddsskal. Varning! Fortsatt inte att trycka in strömbrytaren after att skyddskretsen har slagit ifr'an elverktyget. Detta kan leda till skador på batteriet.
6. Använd endast original-batterier. Om andra batterier används fi nns det risk für personskador, explosion och brandfara.

Anvisningar for laddare och laddning

1. Beakta uppgifterna som anges på laddarens typskylt. Anslut laddaren endast till sādan natspanning som anges på typskylten.
2. Skydda laddaren och ledningen mot skador och vassa kanter. Skadade kablar maste genast bytas ut av en behörig elinstallator.
3. Se till att laddaren, batterierna och den batteridrivna Produkten ar otillgangliga for barn.
4. Använd inga skadade laddare.
5. Använd inte den medfoljande laddaren für att ladda andra batteridrivnaprodukter.
6. Batteriet värms upp vid alltför stor belastning. Låt batteriet svalna

1. Batterier fär inte überladdas! Beakta de maxima laddningstiderna. Dessa laddningstider gäller endast for urladdade batterier. Om ett batteri som ar uppladdat, antingen helt eller delvis, ansluts fl era gänger kommt detta att leda till überladdning, samtidigt som cellerna skadas. Låt inte batterierna sitta kvar i laddaren i flera dagar.
2. Använd och ladda aldrig batterier om du tror att de inte har laddats under senaste 12质量管理. Det finns hög risk for att batteriet redan har omfattande skador (djupurladdning).
3. Om batteriet laddas vid en temperatur under 10^ kommen cellerna att skadas kemiskt.Detta kan leda till brand.
4. Använd inga batterier som har värms upp under laddningen. Det fi nns risk for att battericellerna har skadats.
5. Använd inga batterier som har deformerats under laddning, eller som uppvisar andra otypiska symptom (lackande gas, knackende eller väsande ljud).
6. Ladda inte ur batteriet helt (rekommenderad urladdning max. 80% ). En komplett urladdning leder till att battericellerna aldras i förtid.
7. Lämna aldrig batterierna utan uppsikt medan de laddas!

Skydda mot miljopavkerkan

1. Bar lämpiga arbetskläder. Använd skyddsglasögon.
2. Skydda din batteridrivna produit och laddaren mot fukt och regn. Fukt och regn kan leda till farliga skador på battericellerna.
3. Använd inte den batteridrivna Produkten i narheten av Ångor eller brännbara vätskor.
4. Använd laddaren och batteridrivnaprodukter endast i torrt skick och vid en omgivningstemperatur mellan 10 och 40^ .
5. Förvara inte batteriet på platser som kan uppnå en temperatur over 40^ , i synnerhet inte i fordon som har parkerats i solen.
6. Skydda batterierna mot overhettning! Overbelastning, overladdning eller solstrålning leder till overhettning och skador på

cellerna. Ladda inte och använda inte batterier som har överhettats - byt genast ut dem.

1. Förvaring av batterier, laddare och batteridrivnaprodukter.
   Forvara laddaren och din batteridrivna produit endast i torra utrymmen vid en omgivningstemperatur mellan 10 och 40^ . Forvara litiumjon-batteriet svalt och torrt vid 10 - 20^ . Skyddas mot luftfuktigkeit och direkt solstrålning. Forvara batterierna endast i laddat skick (min. 40% uppladdat).
2. Förhindra att litiumjon-batteriet fryser till. Batteriet som har lagrats langre an 60 minutes under 0^ maste kastas.
3. Var försiktigningar du hanterar batterier med tanke på den elektrostatisk laddningen: elektrostatiska urladdninger leder till skador på skyddselektroniken och battericellerna! Undvik)därfor tvunget att elektrostatisk uppladdning uppstår och rör aldrig vid batteriets poler!

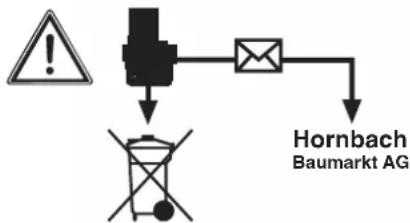

Laddningsbara batterier och batteridrivna elverktyg innehaller miljofarliga material. Kasta inte batteridrivnaprodukter i hushallssoporna. Ta ut batteriet ur den defekta eller slittna Produkten och lamna in det till din narmaste Hornbach byggmarknad. Om batteriet inte kan tas ut sca den kompletta batteridrivnaprodukten lamnas in. Endast tillverkaren kan garantera en foreskriven avfallschantering.

När du returnerar eller avfallshanterar batterier eller batteridrivnaprodukter,@maste du se till att dessa forpackas seperat i plastpäsar for att undvika kortslutningar erler brand!

Laddningsbara batterier fär endast forvaras i torra utrymmen med en omgivningstemperatur mellan +10^ och +40^ . Se till att batterierna har laddats (minst 40%) innan de laggs undan for Förvaring

Extra sakerhetsanvisningar

• Kontrolera materialet du ska trimma innan du startar maskinen. Ta bort ev. främande foremål. Var uppmärksam pa främande foremål medan du använder maskinen. Om du anda skulle stota pa ett hinder medan du trimmar, maste du genast slå ifràn maskinen. Ta sedan bort hindret.
• Använd endast maskinen vid tillräcklig belysning.
• Se till att du stared stabilt och sakert när du använder maskinen. Var försiktig när du gär bakat - risk for att du snavar!
• Håll alltid maskinen under uppsikt nar den ligger på arbetsplatsen. Om du behöver avbryta ditt arbete maste du ställa undan maskinen på en saker plats.
• Om du behöver avbryta ditt arbete für att använda maskinen på ett annat ställe maste du tvunget slå ifrám den innan du gär ivag.
• Använd aldrig maskinen vid regn eller i fuktig aller våt omgivning.
  Skydda maskinen mot fukt och regn.
• Innan du slár på maskinen måste du övertyga dig om att skäränordningen inte rör vid stenar aller andra foremål.
• Bär alltid lámpliga arbetskläder für att Förhindra skador på huvud, händer eller fötter. Bär hjälm, skyddsglasögon (eller att skyddsvisir), Höga stövlar (eller kraftiga skor och länga byxor av kraftigt tyg) och arbetshandskar.
• Hall maskinen på tillräckligt avständ från kroppen under arbetetsgang.
• Koppla endast in maskinen om den ar vänd på rätt häll och du häller den i arbetsläge.

• Stäng av motorn: Om du inte använder maskinen, om maskinen inte ar under uppsikt, om maskinen ska kontrolleras, om spelen ske bytas ut ell er om maskinen ska Transporteras till ett annat stäle.
• Se till att tillräckligt avstand finns mellan maskinen och personer, särskilt barn, och husdjur. Stenar och andra foremål som finns i det avtrimmade graset kan slungas ut.
• Medan du anvander maskinen maste du se till att avstandet till personer och djur uppgår till minst 5 m.

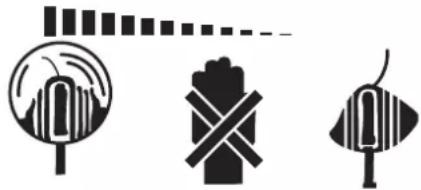

• Trimma inte med maskinen mot hårda foremål. Det finns risk För personskador eller skador på maskinen.
• Använd skyddskapans kant till att avgränsa maskinen fran murar, olika ytor samt bräckliga foremål.
• Använd aldrig maskinenutan skyddsanordning.

S

Obs! Skyddsanordningen ske skydda dig och andra personer och ar mycket viktig for att maskinen ske fungera på avsett vis. Om detta inte beaktas och maskinen,anda anvands, utgor maskinen inte endast en potentiell riskkallautan leder även till att alla garantiansprak upphor att galla.

Forsok aldrig halla fast skaranordningen med handerna.
Vanta alltid tills den har stannat welt.
- Använd endast en original-skäranordning.
- Se till att ventilationsöppningarna är rena frän smuts.
- Forsök inte trimma av gräs sominte växer på marken; försök tex inte att trimma av gräs som växer på murar eller på stenar. Användaren ar själv ansvarig for ev. skador som har Förorsakats av grästrimmern inom dess arbetsområde.
- Se till att maskinen har slagits ifràn innan du korsar vāgar ell er singelstigar.
- När maskinen inte används ska den förvaras på en torr plats utom räckhäll für barn.
- Använd endast maskinen enligt de beskrivningar som ges ienna bruksanvisning ochhall den alltid lodratt mot marken. Alla andra

• Kontrollera regelbundet att skruvarna har dragits at ordentligt.
• Se till att ytan där du skarabeta med maskinen ar fri fran kablan och andra foremål.
• Om du maste lyfta maskinen inför transport maste du Först slå ifrän motorn och sedan vänta tills verktyget har varvat ner helt. Stäng av motorn innan du lämnar maskinen.
  När du använder maskinen fär du under inga omständigheter körat mot hårdaforemäl eftersom detta annars kan leda till personskador eller skador på maskinen.
• Vid reparation fär endast original-reservdilar användas.
• Innan du tar maskinen i drift och varje gang maskinen har stott emot nagonstans maste du kontrollera om maskinen ar sliten ell er skadad. Lämna in den for reparation vid behov.
• Se alltid till att dina händer och fötter inte ár i narheten av skäranordningen, framfor allt narr du koplar in motorn.
• Dra av batteriet. om du vill kontrollera, rengöra aller genomföra arbetsuppgifter vid maskinen samt om du inte använder maskinen.
• Ta reda på hur manöver- och reglerdonen fungerar och hur maskinen skanvändas på rätt satt.
• Avbryt arbetet med maskinen om personer, framfor allt barn, ell er husdjur narmar sig.
• Använd inte maskinen om skyddsanordningarna är skadade eller saknas.
• Montera aldrig skärutrustning av metall.
• Elektriskt drivna trimmer fãr endast repareras av behörig personer.
• Använd endast reserv- och tillbehörsdelar som har rekommendere rats av tillverkaren.

Varning! Efter att du slagit ifràn maskinen fortsätter skäranordningen att rotera ytterligare ett par sekunder.

Verktyget afterroterar.

Fövara sakerhetsanvisingarna på ett sakert stalled.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1 Inkopplingsspparr
2 Strömbrytrare
3 Sparr for installing av handtaget
4 Stodhandtag
5 Höjinställning
6 Kantstyrning
7 Knivhuvud
8 Skyddskapa
9 Kniv
10 Laddare
11 Batteri
12 Fack for reservknivar
13 Sparr for vridbart motorhuvud
14 Fixerskruv

2.2 Leveransomfattning

• Trimmer
  Skyddskapa
  Batteri
  Laddare
• Stödhandtag med reservknivar

Kontrolera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig takontakt med värt servicecenter aller butiken där du köpteprodukten inom fem;dagar after att du köpte articeln. Tänk på att du maste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Oppna forpackningen och ta försiktigt ut maskinen ur forpackningen.
• Ta bort Förpackningsmaterialiet samt Förpacknings- och transport

• Kontrollera att leveransen ar komplett.
• Kontrollera om maskinen eller tillbehörsdelarna har skadats i transporten.
• Spara om möjigt på forpackningen tills garantitiden har gatt ut.

WARNING!

Maskinen och Förpackningsmaterialiet ar inga leksaker! Barn fär inte leka med plastpäsar, folie eller smådeler! Risk for att barn sväljer delar och kvävs!

3.Ändamalsenlig användning

S

Maskinen ar avsedd for trimming av grasmattor ochindre grasytor i privata och hobbyanlagda tradgårdar.

Maskiner for sādana tradgårdar fär inte användas till offentliga grönområden, parker, sportanlaggningar, gator erler inom lant- och skogsbruk. En Förutsättning forändamälsenlig användning av maskinen ar att tillverkarens braksanvisning beaktas.

Obs! För att undvika personskador samt materiella skador fär maskinen inte användas till att fi nfördela material inför kom-postering.

Maskinen fär endast användas till sitt avseddaändamål. Användnigar som sträcker sig utöver detta användningsområde ar ejändamalsenliga. För materiaskador eller personskador som resulterar av södan användning ansvarar användaren/operatoren själv. Tillverkaren övertar inget ansvar.

Tänk på att varaprodukter endast fár anvandas till ändamåsenligt syfte och inte har konstruerats for kommersiell, hantverksmässig aller industriell användning. Vi ger)därfor ingen garanti om maskinen anvands inom+kommersiella, hantverksmässiga aller industriella verksamheter aller vid liknande aktivitet.

4. Tekniska data

Varvta1n 8500 min

Snittdiameter 24 cm

Max. drifttid ca 40 min

Skyddsklass III

Ljudeff ektniva WA 84,3 dB

Osakerhet K 2,97 dB

Utbytbart batteri 18 V DC / 1500 mAh

(tillvall: 18 V DC / 3000 mAh)

Vibration 5,8 m/s

Osakerhet K 2,3 m/s2

Vikt 2,2 kg

Ljudtrycksniva vid anvandarens oron 78 dB(A)

Osakerhet K 3 dB

Laddare

Natspanning 200-250 V ~ 50-60 Hz

Utgang

Nominell spanning 21 V DC

Nominell ström 3000 mA

Bullret franenna maskin kanoverskrida 85 dB(A).I sadana fall maste anvandaren skyddas med bullerskyddande atgarder.

Vibrationsvardet forandras pga. elverktygets användningsomrade och kan i undantagsfall ligga over det angivna vardet.

Begränsa upppomsten av buller och vibration till att minimum!

• Använd endast intakta maskiner.
• Underhäll och rengör maskinen regelbundet.
• Anpassa ditt arbetssatt till maskinen.
  Overbelastainte maskinen.
• Lämna in maskinen for översyn vid behov.
• Slá ifrám maskinen om den inte langre används.
• Bär handskar.

Obs!

S

Kvarstäende risker

Kvarstaende risker foreligger alltid även om detta elverktyg anvands enligt foreskrift. Foljande risker kan uppsta på grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi Itermask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Hälsoskador som uppstär av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enligt foreskrift.

5. Innan du anvander maskinen

5.1 Montera skyddskåpan (bild 3-4)

Skjut skyddskapan (bild 1/pos. 8) på motorkapan i pilens riktning enligt beskrivningen i bild 3. Se till att skyddskapan snapper in ratt! Kontrolera att skyddskapan har monterats enligt beskrivningen i bild 4.

5.2 Montering av frashuvud (bild 5 - 6)

För i fräsbandet (pos. 7) på upptagningsaxeln och fixera det med skruven (pos. 14).

Lägg knivens större öppning (pos. 9) i frashuvudets (pos. 7) knivupp-tagare (A) och dra utåt i pilens riktning tills kniven ar låst som på bild 22.

5.4 Höjdställning (bild 8)

Lossa på overfallsmattern (pos. 5) tills grästrimmerns stäng kan tryckas samman eller dras isär lätt. Ställ sedan in den avsedda arbetshöjden (bild 9) och fixera stangen i detta läge genom att dra at overfallsmattern.

5.5 Montera stödhandtaget (bild 10)

Montera stödhandtaget på det härfor avsedda fästet och passandet till kuggarna (pos. I & II). Fäst därefter stödhandtaget med den bifogade skruven och sparren. Kontrollera att packet für reservknivarna pekar mot maskinens ovandel.

5.6 Stalla in stödhandtaget (bild 11)

Lossa på fästskruven (pos. 3) till stödhandtaget tills handtagetutan vidare kan fällas framåt eller bakåt. Ställ in avsett lage och dra sedan at fästskruven på nytt.

5.7 Stalla in stangens lutningsvinkel (bild 12)

Tryck in knuppen for att stalla in stängens lutningsvinkel (pos K). Därefter kan du stalla in stangen på avsedd lutningsvinkel. För att lutningsvinkeln ska fixeras maste du släppa knuppen och sedan lata stangen snäppa in. Tre olika lagen ar möjiga.

5.8 Montera batteriet (bild 13/14)

Tryck in spärrknapparna på batteriets sida enligt beskrivningen i bild 13 och skjut sedan in batteriet i det härfor avsedda batterifästet. När batteriet befindner sig i laget som visas i bild 14 maste du se till att spärrknapparna snapper in. Demontera batteriet i omvänd ordningsföljd.

5.9 Ladda batteriet (bild 15)

1. Dra ut batteriet ur maskinen. Tryck in sparrknapparna pa batteriets sidor.
2. Kontrollera att natspänningen som anges på markskylten stammer overens med natspänningen i vagguttaget. Anslut laddarens (10) stickkontakt till vagguttaget. Den grona lysdioden borjar blinka.
3. Satt batteriet (11) på laddaren (10).
4. Under punkt „Lampor på laddaren“ finns en tabell som förklaran vad de olika lysdioderna på laddaren betyder.

Medan batteriet laddas varms det en aning. Detta ar dock normalt.

Om batteriet inte kan laddas maste du kontrollera

att natspanning finns i vagguttaget
- att det finns fullgod kontakt vid laddningskontakterna.

Om batteriet fortfarande inte kan laddas maste du lamna in

• laddaren och
• batteriet

till din Hornbach byggmarknad.

For att batteriets livslängd skä blå lang som möjigt maste du alltid ladda batteriet i god tid. Detta ar alltid nödvändigt om du marker att den batteridrivna grästrimmerns prestanda börjar forsvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet Förstörs!

5.10 Kapacitetsindikering for batteri (bild 16)

Tryck på knappen for kapacitetsindikering for batteriet (pos. C). Kapacitetsindikeringen (pos. B) visar batteriets laddningsnivå med tre lysdioder.

Alla tre lysdioder ar tanda

Batteriet ar fulladdat.

2 aller 1 lysdioder ar tanda

Batteriet har tillracklig restkapacitet.

1 lysdiod blinkar

Batteriet ar tomt och maste laddas.

Alla lysdioder blinkar

Batteriet har djupurladdats och ar defekt. Du fär inte langre anvanda aller ladda ett defekt batteri.

6. Anvanda maskinen

Beakta följande instruktioner for att fä ut största möjiga prestanda av din grästrimmer:

• Använd inte grästrimmernutan skyddsanordning.
• Använd inte grästrimmern om gräset ar blött. Det)basta resultatet fär du om gräset ar tort.
• Tryck in inkopplings-spärrknappen (bild 2/pos. 1) och strömbrytaren (bild 2/pos. 2) für att slå på grästrimmern.
• Släpp strömbrytaren (bild 2/pos. 2) für att slå ifrän grästrimmern.
• För endast grästrimmern mot gräset medan du häller strömbrytaren intryckt, dvs. medan grästrimmern ar i drift.
  For att trimma pa ratt satt maste du luta grastrimmern en aning och svanga den medan du gár framat. Håll grastrimmern i ca 30^ lutning (se bild 17 och 18).
• Om gräset ar högt maste du kapa det stegvis (se bild 19).
  Anvand skyddskapan for att undvika onodigt Hogt slitage.
• Kör inte med grästrimmern intill hårda foremål aftersom detta leder till onödig slitage.

Anvanda grästrimmern som kantskarare

For att trimma kanter på gräsmattor och rabatter kan grästrimmern omfunktioneras på foljande satt:

Ta av batteriet
- Dra sparren für det vridbara motorhuvudet i pilens riktning enigt beskrivningen i bild 20.
Vrid motorhuvudet med 90^ i avsedd riktning tills det snapper in (bild 21).
- På detta satt har grästrimmern omfunktionerats till en kantskarare som kan användas till vertikala snitt i grasmattan.

7. Skötsel och underhäll

• Hall alltid verktyget i rent och tort skick. Skydda det mot olja och fett.
• Använd skyddsglasögon som skyddar ögonen medan verktyget rengörs.
• För en saker och lämpig användning ska verktyget och ventilationsöpponingarna alltid hallas i rent skick.
• Kontrollera att ventilationsgallren vid motorn och strömbrytaren inte smutsats ned av damm eller främande foremål. Ta bort ev. dammsikt med en mjuk borste.
• Torka av verktygets kapa vid behov med en mjuk, fuktig duk. Ett milt rengöringsmedel kan anvandas, men inte alkohol, bensin eler andra rengöringsmedel.
• Använd aldrig frättande rengöringsmedel für att rengöra plastdelar.
  Smorj regelbundet in rorliga delar.
• Kontrollera samtiga monteringspunkter regelbundet. Under användningens lopp finns det risk für att dessa lossnar av vibrationerna.
• Ta bort avlagringar på skyddskåpen med en borste.

Byta ut kniven

OBS! Demontera tvunget batteriet innan du byter ut kniven!

• För att ta ut kniven måste du Först skjuta kniven inåt och sedan ta ut den genom den stora öppningen enligt beskrivningen i bild 22.
• Montera in den nga kniven i omvänd ordningsfoljd (bild 7). Kontrollera att kniven snapper in ratt.

8. Störningar

Maskinen startup inte:

Kontrolera att batteriet ar fulladdat och att laddaren fungerar. Om Produkten inte fungerar trots att spanning ar forhanden ska den lamnas in till din Hornbach byggmarknad.

9. Lampor på laddaren

Indikeringssta-tus		Betydelse och Åtgärder
Röd lysdiod	Grön lysdiod
Från Blink	Driftberedd	Laddaren är ansluten till elnätet och drift-beredd, inget batteri i laddaren.
Till Från	Laddning	Laddaren nabbladdar batteriet.
Från Till	Batteriet har laddats till 85% och är klar För an-vändning.(Laddningstid 1,5 Ah-batteri: 30 min) (Laddningstid 3,0 Ah-batteri: 60 min) Därefter kopplar laddaren om till skonladdning tills batteriet har laddats helt.(Total laddningstid 1,5 Ah-batteri: ca 40 min) (Total laddningstid 3,0 Ah-batteri: ca 75 min) Åtgård: Ta ut batteriet ur laddaren. Koppla loss ladda-ren frü n elnätet.

Pattfield

ERGO TOOLS

Indikeringssta-tus		Betydelse och Åtgärder
Röd lysdiod	Grön lysdiod
Blinkar Från Anpassningsladdning		Laddaren har ställts in på ett länge für skonsam laddning.Av sakerhetsskäl laddas batteriet upp längs-ammare och behöver mer än 1 timme. Detta kan ha följande orsaker:- Batteriet har inte laddats på lang tid erler ett tomt batteri har laddats ur (djupurladdning).- Batteriets temperatur befi nner sig inte inom idealintervallet 10°C till 45°C.ATGård:Vänta tills batteriet har laddats, batteriet kan ändå laddas.
Blinkar Blinkar Störning		Batteriet kan inte langre laddas. Batteriet är defekt.ATGård:Du fär inte langre ladda det defekta batteriet.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet är for varmt (tex direkt solstrålning) eller for kallt (under 0°C).Åtgård:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

10.Skrotting

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehaller elektriska eller elektroniskaprodukter och dess tilåmpning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljövänlig Återvinning.

S

Atervinnings-alternativ till begaran om atersandning:

Som ett alternatively till returning er agaren av elustrustningen skyldig att bidraga till andamalsenlig avfallschantering for det fall att ustrustningen sk skrotas. Efter att den forbrukade utrustningen har lamnats in till en avfallsstation kan den omhändertas i enlighet med gallande nationella lagstiftning om atervinning och avfallschantering. Detta galler inte for tillbehorsdilar och hjalpmedel utan elektriska componenter vars syfte har varit att komplettera den forbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag forprodukterna, även utdrag, ár endast tillåtet med uttryck-ligt tillständ frän Hornbach Baumarkt AG.

Med forbehall for tekniska andringar.

11. EG-Forsakran om overensstammelse

Forsakran om overensstammelse

Iygar att Produkten som beskrivs under Tekniska data :

Batterid driven grästrimmer PE-ART 18 Li Laddare PE-Power-X-Charger 18V 30min.

tillverkad for

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Tyskland

uppyller bestammelserna i foljande direktiv

Maskindirektiv 2006/42/EC Direktivet for utomhusutrusting 2000/14/EC (+2005/88/EC) EMC-direktiv 2004/108/EC

och i enlight med foljande tillampliga standarder

EN 62233:2008
EN 60335-1:2012/A11:2014
EN 60335-2-29:2004+A2

EN 50636-2-91:2014

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Overensstammelsen med direktivet for utomhusutrustning bekraftas genom iakttagande av foljande emissionsvarden:

Uppmatt ljudeffektniva: 88,3 dB (A) Garanterad ljudeffektniva: 94 dB (A)

Andreas Back
Kvalitetskontrollchef, miljo & CSR
Befullmaktigad for sammanställning av teknsika
underlag

våraprodukter genomgår en sträng kvalitetskontroll. Om denna produkt mot formodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken)där du köpteprodukten. Följande punkter gäller for att du ska kunna Göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstäende tillverkare erbjuder köpare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.

2. Garantitjänsterna omfattar endast sādana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt skara varny och härstamma frän nedanstäende tillverkare. Vi avgör om sādana brister i Produktien ská atgårdas aller om Produktien skabytas ut.

Tänk på att varaprodukter endast fär användas till ändamållenigt syfte och inte har konstruerats for kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts dārfor ej omprodukten inom garantitiden har används inom yrkesmässiga, hantverksmässiga eller industriella verksamheter erler har utsatts für liknande pakännning.

1. Garantin omfattar inte:

2. Skador på produiten som kan harledas till att monteringsanvisinningen missaktats eller på grund av felaktig installation, asidosattBruksanvisning (tex anslutning till felaktig natspanning erler stromart), missaktade underhalls- och sakerhetsbestammelser, omprodukten utsatts for onormala miljofaktorer erller bristfällig skötseloch unterhall.

3. Skador på produits som kan harledas till missbruk erer ejalandamalsenlig anvandning (tex overbelastning av produits erer anvandning av ej godkanda insatsverktyg erer tillbehör), främ

mande particuliar som har trängt in i Produkten (t ex sand, sten ell er damm, transportskador), yttre vald eller yttre paverkan (t ex skador after attprodukten fallit ned).

• Skador på produit eller delar av produits som kan harledast tillBrukmässigt,normaltllerforovrigt naturligt slitage.

• Garantitiden uppgår till 3 År och gäller frän datumet närprodukten köptes. Medan garantitiden fortfarande gäller ska ansprák på garanti ställas inom två veckor after att defekten fastställdes. Det är inte möjigt att ställa ansprák på garanti after att garantitiden har locht ut. Garantitiden forländs inte närprodukten repareras eller byts ut, dessutom medfor södana arbeten inte att en ny garantitid böjr gälla for produiten eller for ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

För slitage- och forbrukningsdilar somt for delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvisning.

S

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com
