Ladda ner instruktionerna för din Kvarn i PDF-format gratis! Hitta din manual S3_AG504DC - Vonroc och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. S3_AG504DC av märket Vonroc.
BRUKSANVISNING S3_AG504DC Vonroc
Läs de medfoljande sakerhetsvarningarna, de tillkommande sakerhetsvarningarna och anvisingarna. Om inte sakerhetsvarningarna och anvisingarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behäll sakerhetsvarningarna och anvisingarna För framtida bruk.
Följande symboler används i bruksanvisningen aller på Produkten:
Läsigen braksanvisningen.
Anger risk for personskada, dödsfall aller skada på verktyget om anvisningarna ienna handbok inte följs.
Risk for elastot.
Maxtemperatur 45^
Kasta inte batteriet i eld.
Kasta inte batteriet i vatten.
Använd skyddsglasögon.
Använd hörskégydd.
Använd skyddshandskar.
Anvandendastinomhus.
Använd inte i regn.
Risk for flygande foremål.
Håll kringstaende borta frän arbetsområdet.
Tryck inte på spindellåsknappen Near motorn ar igang.
Klass Il-maskin - dubbel isolering - du behöver ingen jordad kontakt.
Länk till tidsforröjd miniatyrsakring.
Separat Återvinning av litiumjonbatteriet.
Slang inte Produkten i olampliga behallare.

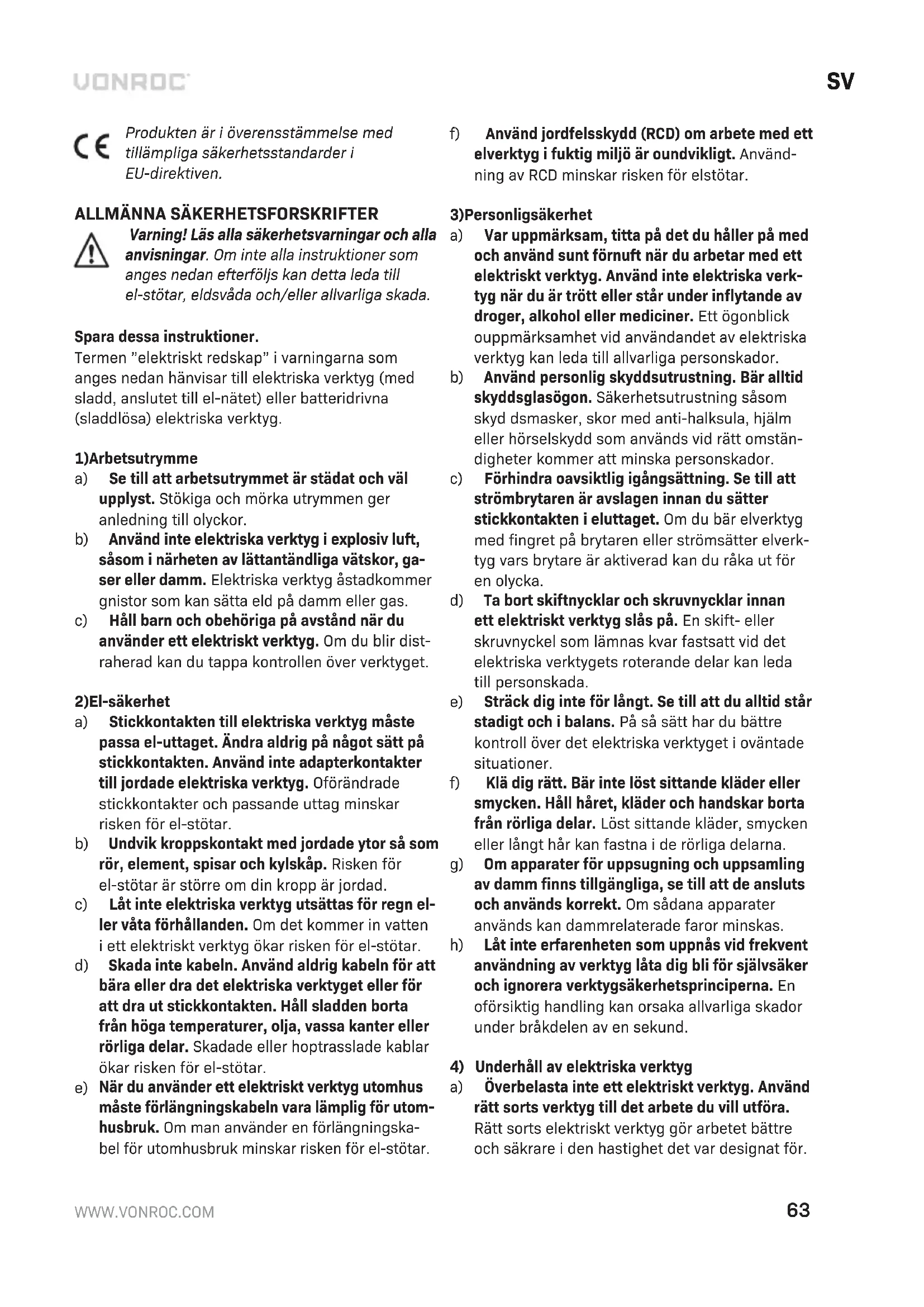

Produkten ar i overensstammelse med tillampliga sakerhetsstandarier i EU-direktiven.
ALLMÄNNA SÄKERHETSFORSKRIFTER
Varning! Läs alla sakerhetsvarningar och alla anvisningar. Om inte alla instruktioner som anges nedan afterfoljs kan detta leda till el-stötar, eldsväda och/eller allvarliga skada.
Spara dessa instruktioner.
Termen "elektriskt redskap" i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-natet) aller batteridrivna (sladdlosa) elektriska verktyg.
1)Arbetsutrymme
a) Se till att arbetsutrymmet ar stadat och val upplyst. Stokiga och mörka utrymmen ger anledning till olyckor.
b) Använd inte elektriska verktyg i explosiv luft, sāsom i närhen av lättantänd Liga vātskor, gasser ell damm. Elektriska verktyg astadkommer gnistor som kan satta eld pa damm eller gas.
c) Häll barn och obehöriga på avständ nr du använder att elektriskt verktyg. Om du blir distraherad kan du tappa kontrollen over verktyget.
2)El-sakerhet
a) Stickkontakten till elektriska verktyg måste passa el-uttaget. Åndra aldrig på nagot sätt på stickkontakten. Använd inte adapterkontaktert till jordade elektriska verktyg. Oförändrade stickkontakter och passande uttag minskar risiken für el-stötar.
b) Undvik kroppskontakt med jordade ytor s som ror, element, spasar och kylskap. Risken for el-stotar ar storre om din kropp ar jordad.
c) Lat inte elektriska verktyg utsattas for regn el-ler vata forhallanden. Om det kommer in vatten i ett elektriskt verktyg okar risken for el-stotar.
d) Skada inte kabeln. Använd aldrig kabeln für att bara eller dra det elektriska verktyget aller für att dra ut stickkontakten. Håll sladden borta ∀n höga temperaturer, olja, vassa kanter aller rörliga delar. Skadade eller hoptrasslade kablar ökar risken für el-stötar.
e) När du använder att elektriskt verktyg utomhus maste förlängningskabeln vara lamplig für utomhusbruk. Om man använder en förlängningska-bel für utomhusbruk minskar risken für el-stotar.
f) Använd jordfelssskydd (RCD) om arbete med ett elverktyg i fuktig miljö ar oundvikligt. Använd- ning av RCD minskar risken for elstotar.
3)Personligsakerhet
a) Var uppmärksam, titta på det du häller på med och använd sunt fornuft;när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg;när du är trött ell er stär under inflytande av droger, alkohol eller mediciner. Ett ögonblick ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador.
b) Använd personlig skyddsutrustning. Bär alltid skyddsglasogon. Sakerhetsutrustning sāsom skyd dsmasker, skor med anti-halksula, hjälm ell er horselskydd som används vid ratt omständigheterkommen att minskaper personskador.
c) Förhindra oavsiktig igangsätting. Se till att strömbrytaren ar avslagen innan du satter stickkontakten i eluttaget. Om du bär elverktyg med fingret på brytaren eller strömsätter elverktyg vars brytare ar aktiverad kan du raka ut foren olycka.
d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slås på. En skift-ller skruvnyckel som lämnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personskada.
e) Sträck dig inte für langt. Se till att du alltid stär stadigt och i balans. På sä satt har du bättre kontroll over det elektriska verktyget i ovändade situationer.
f) Klä dig rätt. Bär inte lõst sittande kläder ell er smycken. Håll haret, kläder och handskar borta frän rörliga delar. Lõst sittande kläder, smycken ell er langt här kan fastna i de rörliga delarna.
g) Om apparater for uppsugning och uppsamling av damm finns tillgangliga, se till att de ansluts och anvands korrekt. Om sādana apparater används kan dammrelaterade faror minskas.
h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg lata dig bl För självsäker och ignorera verktygsäkerhetsprinciperna. En oförskrig handling kan orsaka allvarliga skador under brådkelen av en sekund.
4) Underhäll av elektriska verktyg
a) Overbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra.
Ratt sorts elektriskt verktyg gör arbetet bättre och säkrare i den hastigkeit det var designat für.
b) Använd inte verktyget om strömbrytaren ar tra-sig. Om ett elektriskt verktyg inte kan kontroll-eras med hjälp av en strömbrytare ar det farligt och måste lagas.
c) Koppla loss stickkontakten frän verktyget innan du utfor nagra justeringar, byter tillbehör erler forvarar det. Med dessapreventiva sakerhets- atgärder minskas risken for att det elektriska verktyget gár på av misstag.
d) Förvara elektriska verktyg som inte ar i bruk utom räckhäll for barn och lát inte personer som inte känner till verktyget aller dessa instruktioner använda det. Elektriska verktyg ar farliga i händerna på oerfarna användare.
e) Underhäll elektriska verktyg. Kontrolera att alla rörliga delar ar i rat linje och fastsatta, att inga delar ar trasiga och att de ar korrekt monterade. Kontrolera även annat som kan påverka verktygets Funktion. Om det elektriska verktyget ar trasigt maste det repareras innan det tas i bruk. Många olyckor Förorsakas av dāligt underhällna elektriska verktyg.
f) Håll alltid sāgande och skärande verktyg vassa och rena. Sāgande och skärande verktyg med vassa eggar/skar fastnar inte sö lätt och ar enklare att hälla kontroll over.
g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett För. Ta med forutsättningarna och det arbete som sca utforas i beräkningarna. Att använda att elektriskt verktyg für andra arbeten an det är avsett För kan resultera i farliga situationer.
h) Se till att handtagen ar torra, rena och fria frän olja och fett. Hala handtag och greppytor tilläter inte saker hantering och kontroll av verktyget i ovängtade situationer.
5) Användning och skötsel av batteri och laddare
a) Använd endast den laddare som anges av tillverkaren. En laddare som passar en typ av batteri kan orsaka brand om den används for att annat batteri.
b) Använd endast elverktyget med att batteripack som ar avsett for verktyget. Användning av andra batteripack kan medföra risk für skador och brand.
c) När du inte använder batteriet skå det forvaras sá att inga små metallföremål som t.ex. gem, mynt, spikar, skruvar osv. kan kortsluta kontak-terna på batteriet. Kortslutning av batterikon-
takterna kan orsaka brännskador eller brand.
d) Under extrema forhällanden kan vatska lacka ut fran batteriet; undvik kontakt. Skolj med vatten vidkontakt med kroppsdelar. Uppsok genast en lakare om du fär vatska i ögonen. Vatska fran batteriet kan orsaka irritation eller frätskador.
e) Använd inte batterier aller verktyg som ar skadade aller modifierade. Skadade aller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion aller risk für skada.
f) Utsatt inte batteri aller verktyg for eld aller erler overdriven temperatur. Exponering for brand eller temperatur over 130^ kan orsaka explosion. OBS! Temperatren "130 °C" kan ersattas med temperaturen "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktygetutanfor det temperaturomrade som anges i instruktionerna. Om du laddar batteriet felaktigt uller vid temperaturerutanfor det angivna omraret kan det skada batteriet och öka risken for brand.
6)Service
a) Låt ditt elverktyg servas av en kvalificerad reparator och enbart med originalreservdeler. Detta sakerstaller att elverktygets sakerhet upprätthalls.
b) Utför aldrig service på skadade batterier. Service av batteri sca endast utföras av tillverkaren aller auktorisade serviceleverantör.
SÄKERHETSVARNINGAR GEMENSAMMA FÖR SLIPNING OCH KAPSLIPNING
a) Detta elverktyg ar avsett att anvandas som ett slipverktyg. Läs alla sakerhetsvarninger, anvisninger, illustrationer och specifikationer som medfoljer detta elverktyg. Underlåtenhet att följa alla anvisninger som anges nedan kan resultera i elstöt, brand och/eller allvarlig skada.
b) Det rekommenderas att sandning, stalborstning och polering inte utfors med detta elverktyg. Anvandning av elverktyget i andra syften an det avsedda kan medfora fara och orsaka personskada.
c) Använd inte tillbehör som inte specifikt har ut-formats och rekommenderats av verktygstillverkaren. Barforatt tillbehorentan anvandas med ditt elverktyg innebär det inte att det ar sakert.
d) Tillbehorets nominella varvtaI fAr inte vara hogre an det Hogsta varvtalet som anges pa elverkty
get. Tillbehör som körns med högre varvtalet an det nominella varvtalet kan gå sönder och flyga isär.
e) Ditt tillbehörs yttre diameter och tjocklek maste vara i enlighet med ditt elverktygs kapacitetsklassning. Tillbehör av felaktig storlek kan inte skyddas och kontrolleras i tillräcklig utsträckning.
f) Tillbehör med gänginsats måste passa exakt till slipspindelns gänga. Om tillbehör monteras med fläns måste tillbehörets hald diameter passa till flänsens infastningsdiameter. Tillbehör som inte passar elverktygets monteringshardvarakommen att vara i obalans och vibrera for mycket, vilket kan leda till att du forlorar kontrollen.
g) Använd inte att skadat tillbehör. Inspektera slipskivor och slipplattor für flisor, sprickor och slitage damit stålborsten für lösa eller spruckna ledningerFore användning. Om elverktyget allerett tillbehör tappas,inspektera det for skador aller installera ett oskadat tillbehör. Afterinspectionoch installation avett tillbehör, häll dig själv och kringstaende borta frän det roterande tillbehöretsrationsplan och kor verktyget med maximal tomgangsvarvtal i en minut. Skadade tillbehörfaller normalt sönder underenna testtid.
h) Bär personlig skyddsutrustning. Använd ansiktsmask eller skyddsglasögon beroende på tillämpning. Bär dammask, hörsksydd, handskar och skyddsförkläde som kan stoppa små bitar av slipmaterial och arbetsstycken. Ögonskyddet måste kunna stoppa flygande flisor som skapas vid olika tillämpningar. Dammasken erler andningsmasken måste kunna filtrera partiklar som skapas vid ditt arbete. Lång exponering for buller kan orsaka hörselnedsätting.
i) Håll kringstaende på att sækert avstand frän arbetsområdet. Alla som befinner sig på arbetsområdet måste bara skyddsutrustning. Bitar av arbetsstycken eller trasiga tillbehör kan flyga ivag och orsaka skada även bortom arbetsområdets omedelbara närhet.
j) Hallendast elverktyget i de isolerade greppsytorna nár du utfor arbete där skärtillbehör kan komma i kontakt med dolda ledninger erlen den egna sladden. Skärtillbehör somkommen i kontakt med en strömfürande ledning kan orsaka att elverktygets synliga metalldilar blir strömfürande och ger användaren en elstöt.
k) Håll sladden borta frän det roterande tillbehöret. Om du Förlorar kontrollen kan sladden kapas eller fastna och din hand eller arm kan
dras in i det roterande tillbehoret.
I) Lagg aldrig ifran dig elverktyget fore tillbehoret har stannat welt. Det roterande tillbehoret kan fag tag i ytan och dra med sig elverktyget sa att du forlorar kontrollen.
m) Låt inte elverktyget vara igäng nar du bär det vid din sida. Det roterande tillbehöret kan oavsiktligt fastna i dina kläder och dra verktyget mot din kropp.
n) Rengör ditt elverktygs luftventiler regelbundet.
Motorns fläkt drar in dammi huset och stor ansamling av metalldamm kan orsaka elfara.
o) Använd inte elverktyget nara lättantändiga material. Gnistor kan antanda sādana material.
p) Använd inte tillbehör som kräver kylvätskor.
Användning av vatten aller andra kylvätskor kan resultera i elstöt aller elchock.
Rekyl och relaterade varninger
Rekyl ar en plotslig reaktion på en klåmd eller fastkörd roterande skiva, slipplatta, borste eller nagot annat tillbehör. Klämning erler fastkorning orsakar snabb overstegring hos det roterande tillbehöret, vilket i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation vid punkten där detkommen i klām. Om en slipskiva till exempl fastnar erller kläms fast i arbetsstycket kan skivans kant som gär in i en klämpunkt gräva in sig i materialets yta, vilket kan orsaka att skivan gär av. Skivan kan antingen hoppa mot ellr frän användaren, beroende på skivans rörelseriktning vid punkten där det fastnar. Slipskivor kan också gå sönder under dessa forhällanden. Rekyl arett resultat av verktygsmissbruk och/eller felaktiga arbetsprocedurer erller forhällanden och kan undvikas genom tillampning av försiktighetsätgärderna som beskrivs nedan.
a) Haettstadigt grepp om elverktyget och placera din kropp och arm paaett som gor att du ta upp reykilkrafterna. Anvand alltid stodhandtag om sadana finns for maximal kontroll over rekyl- och momentreaktioner under igangsattning.Anvandaren kan ha kontroll over momentreaktioner och reykilkrafter om ratt forsiktighetsatgärder vidtas.
b) Placera aldrig din hand nara det roterande tillbehoret. Tillbehoret kan rekylera over din hand.
c) Placera inte din kropp i området dit elverktygetkommen att rora sig i handelse av rekyl. Re-kylkaften driver verktyget i motsatt riktning mot slipskivans rorelse vid punkten dar det fastnar.
d) Var särskilt fösiktig när du bearbetar hörn, skarpa kanter osv. Undvik att lata tillbehöret studsa eller fastna. Hörn, skarpa kanter och studsning har en tendens att få det roterande tillbehöret att fastna och orsaka forlust av kontroll eller rekyl.
e) Montera inte en sagkedja for trakarvning ell erett tandat sagblad. Sādana blad orsakar ofterekyl och forlust av kontroll.
SÄRSKILDA SÄKERHETSVARNINGAR FÖR SLIPNING OCH KAPSLIPNING
a) Använd endast skivtyper som rekommenderas for ditt elverktyg och skyddsvakter som har utformats for vald skiva. Skivor som inte har utformats for elverktyget kan inte skyddas i tillräcklig utsträckning och de ar osäkra.
b) Skalade slipskivor maste monteras sa att skivans slipyta inte skjuter ut over skyddskantens plan. En felaktigt monterad skiva som skjuter ut over skyddskantens plan kan inte skyddas i tillracklig utstrackning.
c) Skyddsvakten mäste säkras till elverktyget och placeras sa att sa lite som möjigt av skivan exponeras mot användaren for maximal sakerhet. Skyddsvakten skyddar användaren fran bitar av trasiga skivor, oavsiktlig kontakt med skivor och gnistor som kan anteanda kläder.
d) Skivor fär endast anvandas for rekommenderade tillampninger. Slipa till exemple inte med sidan av en kapskiva. Kapskivor med slipfunktion ar avsedda for perifer slipning. Om de utsätts for sidotryck kan de brytas sönder.
e) Använd alltid oskadade skivflänsar av rätt storlek och form für din valda skiva. Rätt skivflänsar stödjer skivan och detta minskar risiken für att skivan gär sönder. Flänsarna für kapskivor kan skilja sig frän flänsarna für slipskivor.
f) Använd inte utslitna skivor från större elverktyg. Skivor avsedda für större elverktyg är inte lampliga für högre varvital medindre verktyg. De kan gå sönder.
KOMPLETTERANDE SÄKERHETSVARNINGAR FÜR KAPSLIPNING
Kapning ar endast lamplig med en särskild skyddsvakt (ingar inte) bild E2 - F2.
a) Set till att kapskivan intekommen i klam och utsatt den inte forhigt tryck. Forsok inte skara for djupt. Om skivan pafrestas for mycket kan
den overbelastas. Risken ökar då for att den snedvrids allerkommen i kläm, orsakar rekyl aller att skivan gär sönder.
b) Placera inte din kropp framfor och bakom den roterande skivan. Om skivan ror sig bort fran din kropp nar elverktyget ar igang kan det slungas direkt mot dig i handelse av rekyl.
c) Om skivan kommer i kläm aller arbetet avbryts av nägon anledning, koppla frän elverktyget och häll det stadigt tills skivan stannar helt. Forsök aldrig dra ut den roterande kapskivan ur skärspåret dà detta kan leda till rekyl. Undersök anledningen for inklämningen och vidta korrigerande atgärder.
d) Starta inte om kapingen om elverktyget ar i arbetsstycket. Låt skivan uppna fullt varvtil och for fösiktigt in den i skärspåret. I annat fall kan skivan klämmas fast, hoppa ur arbetsstycket erler orsaka rekyl.
e) Stöd paneler och stora arbetsstycken for att minimera risiken for att skivor kläms fast och for rekyl. Stora arbetsstycken tenderar att ge after till följd av deras egenvikt. Stöd måste)därfor placeras under arbetsstycket, nara skärspåret och vid kanten, pa bada sider om skivan.
f) Var särskilt försiktig vid "fickkapning" i befindliga vöggar aller andra dolda områden. Den utstående skivan kan kapa gaseller vattenledninger, elledninger aller foremål som kan orsaka rekyl.
SÄKERHETSVARNINGAR FÜR BATTERI
a) Oppna inte batteriet. Risk for kortslutning.
b) Skydda batteriet mot hetta, t.ex. mot kontinuierlig intensiv solstrålning, brand, vatten och fukt. Risk for explosion.
c) Vid skada och felaktig användning av batteriet kan Ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvar. Ångorna kan irritera andningssystemet.
d) Använd endast batteriet i kombination med din Vonroc industriprodukt. Denna Åtgård ensamt skyddar batteriet mot farlig überbelastning.
e) Batteriet kan skadas av vassa foremal sasom spikar eller skruvmejslar aller externa krafter. En intern kortslutning kan uppsta och batteriet kan brinna, ave rok, explodera aller overhettas.
FOR LADDAREN
Avsedd användning
Ladda endast CD801AA och CD803AA typ av laddningsbara batterier Batteripaket med laddaren. Andrea typer av batterier kan explodera och orsaka personskada och skada.
a) Apparaten fär inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga aller brist på erfarenhet och kunskap, savida deinte övervakas aller instrueras.
b) Barn som overvakas fár inte leka med apparaten.
c) Ladda inte batterier som inte ar uppladdningsbara!
d) Batterierna maste placeras iett val ventilerat omrade under laddning!
Elektrisk sakerhet
Kontrolera alltid att stromforsörningens spanning överensstämmer med spanningen på markpläten.
- Använd inte maskinen om nätkabeln eller nätkontakten ar skadad.
Använd endast fängningskaplar som ar lamp Liga for maskinens nominella effekt, minst 1.5 mm² tjocka. Om fängningskabel på trumma används maste kabeln alltid rullas ut helt.
2. MASKINFORMATION
Avsedd användning
Din vinkel slip har utformats for slipning av murverk och stalmaterialutan anvandning av vatten. Vid kapning maste en särskild skyddsvakt anvandas (ingar inte). Bild F2.
TEKNISKA SPECIFIKATIONER
Denna handbok har tagits fram for olika uppsattningar / artikelnummer. Kontrollera motsvarande artikelnummer i specifikationstabellen nedan for korrekt sammansattning och innehäll i din uppsattning.
Den har maskinen ar lamplig for lattare arbete. Overbelasta inte maskinen.
| Modellr Batterier ingår Laddare | ingår |
| AG504DC | - |
| S3_AG504DC | CD803AA CD802AA |
| Maskininformation | |
| Spanning 20V | --- |
| Nominell varvital 8.000/min | |
| Rekommenderat batteri CD803AA 4,0Ah | |
| Slipskiva | |
| Diameter: | 125 mm |
| Hål: | 22,2 mm |
| Spindelgänga M14 | |
| Vikt 1,22 kg | |
| Ljudtrycknivå LpA | 85,5 dB(A), K=3dB(A) |
| Ljudeffektnivå LwA | 96,5 dB(A), K=3dB(A) |
| Vibration | |
| Huvudhandtag | 6,162 m/s2, K=1,5 m/s2 |
| Extrahandtag | 5,833 m/s2, K=1,5 m/s2 |
| Modellnr | CD802AA |
| Laddarinmatning | 220-240V, 50Hz 0,4A |
| Laddarutmatning | 21V —— 2,5A |
| Laddningstid 2Ah batteri | 60 minutes |
| Laddningstid 4Ah batteri | 120 minutes |
| Rekommenderade batterier | CD801AA, CD803AA |
| Vikt | 0,36 kg |
| Modellnr | CD803AA |
| Battertyp | Litowo-jonowy |
| Spanning | 20V --- |
| Kapacitet | 4,0 Ah |
| Rekommenderad laddare | CD802AA |
| Vikt | 0,65 kg |
Använd hörskyydd.
Använd endast följande batterier från VONROC VPOWER 20V batteriplattform. Användning av andra batterier kan orsaka allvarliga skador eller skador på verktyget.
Följande laddare kan anvandas for att ladda dessa batterier.
CD802AA Snabbladdare
Batterierna fran VONROC VPOWER 20V batteriplattform ar utbybara mellan alla VONROC VPOWER 20V batteriplattforms verktyg.
Vibrationsniva
Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enlicht att standardiserat test i enlighet med EN 60745; detta varde kan anvandas for att jämförra vibrationen hos olika verktyg och som en ungefährig uppskattning av hur stor vibration användaren utsätts for njr verktyget används enlicht det avsedda syftek:
om verktyget anvands pa ett annat an det avsedda syfet aller med felller daltigt underhalla tillbehor kan detta drastiskt oka vibrationsnivan;
- nar verktyget stängs av ell er ar pa men inte anvands, kan detta avsevirt minska vibrationsnivan.
Skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt.
BESKRIVNING
Siffrorna i texten nedan hänvisar till bilderna pa sidorna 2-5.
- Spindellåsknapp
- Lasknapp
- Skyddsvakt
- Maskin
- Strömbrytrare
- Anslutningspunkt for sidohandtag
- Spindel
- Sidohandtag
- Monteringsfläns
- Slipskiva (ingar inte)
- Spannmutter
- Skiftnyckel
- Battereri
- Uplåsningsknapp für batteriet
- Knapp for batteri-LED-indikatorer
- Batteri-LED-indikatorer
17.Laddare - LED-laddningsindikering
3. MONTERING
Ta bort batteriet innan du utfor nagot arbete
på elverktyget.
Batteriet maste laddas innan det anvands for forsta gangen.
Insättning av batteriet i maskinen (bild C-1)
Se till att batteriets utsida ar ren och torr innan du ansluter det till laddaren ellernaskinen.
- Satt in batteriet (13) i maskinens bas enligt bild C-1.
- Skjut batteriet framåt tills det klickar på plats.
Borttagning av batteriet fran maskinen (bild C-1)
- Tryck ner batteriets upplasningsknapp (14).
- Skjut batteriet bakat ut ur maskinen enligt bild C-1.
Kontroll av batteriets laddningsstatus (bild C-2)
Tryck kort på knappen (15) på batteriet for att kontrollera batteriets laddningsstatus.
- Batteriet har 3 lampor som indikerar laddnings-niv'an. Ju fler lampor som lyser, desto mer ar batteriet laddat.
- När lamporno inte lyser betyder det att batteriet ar tomt och maste laddas omedelbart.
Laddning av batteriet med laddaren (bild C-2)
- Ta ut batteriet (13) frän maskinen.
- Vänd batteriet (13) upp och ner och tryck in det i laddaren (17),enligt bild C-2.
- Tryck in batteriet tills detkommen in i luckan welt.
- Koppla in laddarens kontakt i ett eluttag och vänta en stund. Laddarens LED-indikering (18)kommen att lysa och visa laddningsstatusen.
Laddaren har två laddningsindikeringslampa (18) som indikerar laddningsprocessens status:
| Röd LED Status Grön LED status Laddningsstatus | ||
| Av Av Ingen ström | ||
| Av På | Standbyläge: - Inget batteri insatt eller -Batteriinsatt men laddningen slutfördes | |
| På | Av | Batteriladdning pågår |
- Det kan ta upp till 60 minute att fulladda 2Ah batteriet.
- Det kan ta upp till 120 minutes att fulladda 4Ah batteriet.
Ta ut laddningskontakten fran uttaget och ta ut batteriet fran laddaren nar batteriet har fulladdats.
När maskinen inte används under langre tid ard det böst att lagra batteriet i laddat tillstand.
Montering av skyddsvakten (bild E och F)
- Placera maskinen paett bord med spindeln (7) pekandes uppata.
- Placera skyddsvakten (3) over maskinhuvudet enligt figur E. Se till att skyddsvaktens räflor faller in i maskinhuvudets skåror.
- Vrid skyddet moturs och fasp skyddet genom att dra at skruven.
Forsok aldrig ta bort skyddet.
Montering och borttagning av skiva (bild D)
Använd inte maskinen utan skydd.
Anvand endast slipadeoch oskadade slipskivor.
Montering
- Placera maskinen på att bord med skyddsvakten (3) pekandes uppåt.
- Montera flänsen (9) på spindeln (7).
- Placera slipskivan (10) paspindeln (7).
- Håll spindellåsknappen (1) nedtryckt och dra at spann muttern (11) ordentlich på spindeln (7) med skiftnyckeln (12).
Borttagning
- Placera maskinen på att bord med skyddsvakten (3) pekandes uppåt.
- Häll spindellåsknappen (1) nedtryckt och lossa spannmattern (11) med skiftnyckeln (12).
- Ta bort slipskivan (10) frän spindeln (7).
- Håll spindellåsknappen (1) nedtryckt och dra at spännmattern (11) ordentlich med skiftnyckeln (12).
Montering av sidohandtaget (bild A och G)
- Sidohandtaget (8) kan skruvas fast i nagot av sidohandtagets tre anslutningspunkter (6).
4. ANVÄNDNING
Se till att arbetsstycket stöds aller fästs ordentlich.
Igangsattning och avstängning (bild B)
- För att starta maskinen,hall in lasknappen (2) och tryck på strömbrytaren (5).
- Slapp strömbrytaren (5) für att stoppa maskinen. Häll maskinen borta frän arbetsstychket när du sätter igäng den och stänger av den eftersom slipskivan kan skada arbetsstychket.
- Spann fast arbetsstycket ordentlich erler se pa annat satt till att arbetsstycket inte kan flytta sig under bearbetningen.
- Kontrollera skivorna regelbundet. Slitna slipskivor paverkar maskinens effektivitet negativt. Byt till ny slipskiva i god tid.
Gradning (bild H)
En lutningsvinkel på 30^ till 40^ ger bösta gradningsresultat. Rör maskinen fram och tillbaka under lätt tryck. Detta forhindrar att arbetsstychket missfargas eller blir for varmt och att spår skapas.
Anvand aldrig kapskivor med slipfunktion vid grading!
Kapning (bild 1)
Vid kapning maste en särskild skyddsvakt
användas (ingår inte).
Upprätthäll stadig kontakt med arbetsstyetcket für att undvika vibrationer. Luta inte och anbringa inte tryck vid kapning. Använd lätt tryck vid bearbetning, lampligt För materialet som du arbetar med. Sakta inte ner kapskivor genom att anbringa sidledes mottryck. Kapningsriktningen ar viktig. Maskinen maste alltid arbeta mot kapningsriktningen. Flytta aldrig maskinen i motsatt riktning! Det finns en risk for att maskinen fastnar i skärspåret och orsakar en rekyl, vilket kan göra att du fölorar kontrollen.
Tips for optimal använding
- Spann fast arbetsstycket. Använd en spansnenhet für små arbetsstycken.
- Håll maskinen med båda händerna.
Sattigang maskinen.
Vanta tills maskinen har uppnatt full hastighet. - Placera slipskivan pā arbetsstycket.
Ror sakta maskinen langs arbetsstycket genom att stadigt trycka slipskivan mot det.
Tryck inte maskinen for hart. Låt maskinen gora arbetet. - Stäng av maskinen och vänta tills maskinen stär helt still innan du lagger ifrän dig den.
5. UNDERHÄLL
Stäng alltid av maskinen och ta ut batteripaketet fran maskinen innan underhäll.
Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gäng du anvander maskinen. Se till att ventilationsöppningarna är fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvålösning. Använd inte lösningsmedel som bensin, alcohol, ammoniak osv. Sādana kemikalier skadar de syntetiska komponenterna.
MILJÖ
Felaktig och/eller kasserad elektrisk ellerelektronisk utrustning maste lamnas in palaumliga atervinningsstationer.
Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-directivet 2012/19/EU für avfall fran elektrisk och elektronisk utrustning och dess tillampning nationell ske elverktyg som inte langre kan anvandas samlas in separat och kasseras på att miljövänligt satt.
GARANTIVILLKOR
VONROCprodukter ar utvecklade enligt hogsta kvalitetsstandard och garanteras varautan defekter bade vad galler material och tillverkning under den period som stipuleras enligt lag med borjan fran ursprungligt inkopsdatum. Om nagot fel uppstar påprodukten underenna period pa grund av
material- och/eller tillverkningsfel skall VONROC kontaktas direkt.
Följande omständigheter exkluderas fränenna garanti:
- Reparationer ellerändringar som gjorts eller försök t goras på maskinen av ett iced auktoriserat servicecenter.
- Normalt slitage.
- Verktyget har missbrukats, anvnts fel aller underhällits på felaktigt satt.
- Icke-originalreservdelar har anvænts.
Detta utgör hela garantin fran foretaget, antingen uttryckt eller underforstätt. Det finns inga andra garantier, uttalade eller underforstådda som gäller utover ordalydelsen harav, hari, inklusive de outtalade garantierna for saljbarhet och lämplighet forett särskilt syfte. Under inga omstandigheter skall VONROC hallas ansvarig for nigra oforutsedda erler indirekta skador. Aterförsäljarens Åtgårderskall begræns till reparation eller byte av felaktiga enheter eller delar.
Med forbehall for andringar i Produkten och bra克斯anvisningen. Specifikationer kan andersutan forvarning.
