Egenskaper	Detaljer
Enhetstyp	Väggmonterad luftkonditionering
Kylkapacitet	2,5 kW
Värmekapacitet	3,2 kW
Energiklass	A++
Ljudnivå (inomhus)	19 dB(A)
Ljudnivå (utomhus)	48 dB(A)
Mått (inomhusenhet)	799 x 299 x 195 mm
Mått (utomhusenhet)	800 x 600 x 300 mm
Vikt (inomhusenhet)	8 kg
Vikt (utomhusenhet)	30 kg
Köldmediumtyp	R32
Driftområde (kylning)	-10°C till 46°C
Driftområde (uppvärmning)	-15°C till 24°C
Fjärrkontroll	Ja, fjärrkontroll ingår
Filtrering	Tvättbart luftfilter
Underhåll	Regelbunden rengöring av filter rekommenderas
Säkerhet	Frostskydd, elektriskt skydd
Garanti	2 år

Vanliga frågor - MSZAP25VGE1 MITSUBISHI

Hur ställer jag in temperaturen på min MITSUBISHI MSZAP25VGE1 luftkonditionering?

För att ställa in temperaturen, använd den medföljande fjärrkontrollen. Tryck på knappen 'Temperatur' och justera värdet med upp- och nedpilarna.

Varför startar inte min luftkonditionering?

Kontrollera att enheten är korrekt ansluten och att säkringen inte har löst ut. Se också till att fjärrkontrollen har fungerande batterier.

Hur rengör jag filtret på min luftkonditionering?

För att rengöra filtret, öppna frontpanelen på inomhusenheten, ta ut filtret och rengör det med ljummet vatten. Låt det torka helt innan du sätter tillbaka det.

Vad är ljudnivån på MITSUBISHI MSZAP25VGE1?

Ljudnivån i tyst läge är cirka 19 dB(A), vilket gör den mycket tyst.

Hur aktiverar jag energisparläget?

För att aktivera energisparläget, tryck på 'ECO'-knappen på fjärrkontrollen. Detta minskar energiförbrukningen samtidigt som komforten bibehålls.

Vad gör jag om utomhusenheten är frusen?

Om utomhusenheten är frusen, stäng av enheten och låt den tina upp naturligt. Kontrollera också att filter och kanaler inte är blockerade.

Vad är kylkapaciteten för MITSUBISHI MSZAP25VGE1?

Kylkapaciteten för denna modell är 2,5 kW, vilket passar rum upp till cirka 25 m².

Hur programmerar jag timern på luftkonditioneringen?

För att programmera timern, använd fjärrkontrollen och gå till menyn 'Timer'. Välj önskad start- och stopptid och bekräfta.

Vad är garantin för denna produkt?

MITSUBISHI MSZAP25VGE1 har vanligtvis 2 års garanti, men detta kan variera beroende på återförsäljare. Se din manual för mer information.

Hur vet jag om min luftkonditionering behöver underhåll?

Om du märker minskad prestanda, ovanliga ljud eller ökad energiförbrukning rekommenderas det att en professionell kontrollerar enheten.

BRUKSANVISNING MSZAP25VGE1 MITSUBISHI

• Läs bruksanvisingen innan encheten tas i bruk sä att den används sakert och på rätt sätt.

CALISTIRMA TALIMATLARI

När fjernbetjeningen/DDKE kan benytttes...

Nodrift kan aktiveres ved at trykke pa noddriftknappen (E.O.SW) pa indendorsenheden.

Hver gang der trykkes pa E.O.SW (noddriftknappen), aendres tilstanden i fologende riekkefolge:

Driftsindikator

Bemerk:

Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten

A	VARNING (Brandrisk)	Den här enheten användener ett brandfarlgigt köldmedium. Om köldmediet läcker ut ochkommen i kontakt med eld eller uppvärmningskomponenternakommen det att bildas en farlig gas och brandrisk foreligger.
B	Läs BRUKSANVISNINGEN noggrant innan användning.
C	Servicepersonal mäste lasa BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.
D	Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande.

Eftersomenna produkt innehaller rroliga delar och delar som kan fororsaka elektriska stotar, bor du lasa "Sakerhetsfreskrifter" innan du tar produiten i bruk.
- Eftersom de punkter med varningar som behandlas har ar viktiga for sakerheten, bör du se till att du foljer dem till punkt och pricka.
När du har lastigenomenennahandbok,forvara denlattatkomligtilsammans med installationshandboken sa att du latt har tilgang till dem som referens.

Varningsmärken och deras betydelse

WARNING:

Felaktig hantering kan, beroende på omständigheterna, fororsaka allvarlig fara.

Symbolerna som anvands ienna handbok och deras betydelse

Gorej.
: Följ instruktionerna.
: Stick inte in fingrar, pinnar etc.
Sta inte pa inomhus/utomhusenheterma och placera ingenting pa dem.
A :Fara forelektrisk stot.Varforsiktig.
: Set till att du drat ut natsladden ur vagguttaget.
: Var noga med att stanga av strommen.
A : Brandrisk.
Stänk aldrig vatten pa enheten.
S : Följ instruktionerna.

VARNING

Anslut inte elkabeln till en skarvpunkt, använden forlängningsladde eller anslut fl era enheter tillett vagguttag. • Detta kan orsaka overheltning, brandeller elektriska stötar.

Se till att elkontakten inteär smutsig och sätt in den ordentlich l'utttag. • En smutsig kontakt kan orsaka brandeiler elektriska stötar.

Bunta inte lhop, dra, skada aller modifi erakelbarnoch utsätten de Inte für varme aller tunga forenal. • Detta kan orsaka brandeiler elektriska stötar.

Slå inte FRÁN/TILL strömbrytaren och dra inte ut/sätt inte i nätslad- den urvi vagguttaget medan aggregatet ar i drift. ·Detta kan ge uphov till gnistor som kan orsaka brand. ·När inomhusenheten har stängts AV med fjällkontrollen, se till att slå FRAN strömbrytaren eller dra ur elkontakten.

Utsätt inte kroppen für kalit, direkt luftdrag unter lang tid. ·Detta kan vara skadligt für hälson.

SÄKERHETSFÖRESKRIFTER

	Enhen fär inte installeras, fi yytas, tas isär, änder aser repareras av använden. • En felifaktig hanterad luftkonditionering kan orsaka brand, elektriska stölar, skador, vattenäckor osv. Kontakta atferforsäljen. • Om natsladden ar skadad, maste den für undvikande av fara bytas ut av tilverkaren erlar av auktoriserad servicepersonal.
	Vid installation, fi ytt er service av enthen, sakerställ att inget annat ämne àn det specifice cerade koldmedimet (R32) kommer in i kylledningarn. • Närvaron av en frammande subsont som .tex. luft kan orsaka en onnormal trycköng och leda till explosion ell skader. • Använding av nagoi annat koldmedium ar det som anges for systemet kan ge upphov till mekanisk skada, fel i systemet erll att systemet slutar fungera, I värsta fall kan de leda till allvariga problem med att sakerställa produktens sakerhet.
	Enhen fär inte användas av personer (inklusive barn) med fisiska, sensoriska eller mentalaft Funktionshinder erper personer som saknar vana och kunskaper om de inte overvakas en anversarg ell instrueras hur enthen anvands.
	Barn bör hallas under uppsyn sa att de inte leker med enthen.
	Stick ine in fi nigrar, pinner er andra foremä l luftintag/luftublas. • Det kan orsaka skador eftersom fi akten roter inuti med höga hastig- heter under drift.
	Vid onormala omstandigheter (exempelvis on det luktar rok), stoppa luftkonditionering ondra ut kontakten erla sFRAN strömbryaten. • Fortsatt drift vid onormala omstandigheter kan ge upphov till funktions- störming, brand eriler elektriska stötar. Kontakta din atferforsäljare om detta inträffir.
	Om luftkonditionering varken kyer er värmar ker de benro pà att koldmediet lacker. Ta enthen ur drift, ventilera rummet och kontakta atferforsäljen on koldmedieäckage upptäcks. Om reparacionen omfattar pafylling av koldmedium, fraga serviceteknikern after yterilgare Information. • Det koldmedium som används l luftkonditionering ar ofarligt. nomala fall lacker det inte ut. Men om koldmedieäcker ut och kom- mer ikontakt med eld erler uppvärningskomponenter som t.ex. en fl aktforvamare, fotogenkamin erler spis kommer det att bilgas en farlg gas och brandriskefrellerg.
	Försk aldrig vätta inomhusenhetens insida. Kontakta atferforsäl- jaren om entenhans insida behöver rengöras. • Olämpilga rongöringsmedan kan orsaka skador pa plastmaterialin uiti ehhenen viket kan leda till vattenäckor. Driftel, rok eri brand upstart om rongöringsmedelkommen i kontakt med de elektriska delarna erller moln. • Utrustingen skávaras i et rum utan antandningskällr (till exempet: öppen eld eriler gasanordninger/elektriska värmeanordninger som ar i kontinuierlig drift). • Var uppmärksam pa at koldmediel kan vara luktfritt. • Försk inte accelerera avfrostningsföriopet er engröka ulustringen pá nagoit annat sätt an de som rekommanderas av tilverkaren. • Far inte punkteras erbrannas.
	Inomhusenheten måste installas i rum med golvutymme som är större an det angivna minimärdet. Rädfräga din atferforsäljare. • AP50: 1,7 m2
	Apparaten far endast användas av experter och ubilddade användare i butiker, inom itti industri och lanbruk, ell for kommersiell bruk av icke-specalister.
FÖRSIKTIGHT
	Vidör inte luftintaget er Inomhus/utomusenhetens alumi- umfi ansar. • Det kan orsaka persorskador.
	Använd inte insettsmedel erler antandbara gaser p anhenen. • Detta kan försaka brand erler leda till att enthen deformeras.
	Utsätter vorken hsdjur erkruväxter für direkt luftdrag. • Dotta kan skada bäde hsdjur och växter.
	Placera ej andra elektriska apparater er möbler under inomhus/ utomhusenhen. • Vatten kan droppa ner frän enthen onch kan orsaka fel er skador.
	Lådralig enthen stä på att stativ som ar skadat. • Enhelen kan fallo och orsaka skada.
	Stå inte pa en ostadig pall när enthen skä sattas igäng erl rengöras. • Du kan skadas om du ramlar.
	Dra aldrig i natsladden. • Del kan leda till att en del av ledaren gär sönder vilket i sin tur kan rosultera i overhettning erlor brand.

SÄKERHETSFÖRESKRIFTER

For installation

VIND ONORMA FÖRHALLDEN Stoppa genast driften av luftkonditioneringen och kontakta din äterförsäljare.

Kontakte aterförsäljaren für monitoring av luftkonditionierungen. • Den bör inte monteras av användaren eftersom montingeren kräver specialkunskaper. En felakligt monterad luftkonditionierung kan orsaka lückage, brand eller elektriska stölar.

Använd avsedd stromförsörning till luftkonditionierungen. • En icede avsedd stromförsörning kan ge upphov till overhettning aller brand.

Installera ej enheten pat platser dar brandfarlig gas kan läcka ut. • Om att gaslackagg uppstår och gas ansamlas kring enheten, kan delta ge upphov till en explosion.

Jorda enheten korrekt. • Anslut inte jordleddingen till gas- oder vattenledningar, öskledare aller Telefonens jordledning. Felaklig jordning kan orsaka elektriska stölar.

FÖRSIKTIGHET

Beroende på var luftkonditionierungen ar placerad (exempelvls i områden med hög luftfuiktig) kan du behöva installerera en jordfelsbrytare • Om en jordfelsbrytare inte installereras, kan delta ge upphov till elektriska stölar.

Se till att dräneringsvattnet rinner ut ordentigt. • Om tömningsvägen er felaktig kan vatten droppinga ner frän inomhus/ ulomhusenheten, och väta ner och Förstöra mõbler.

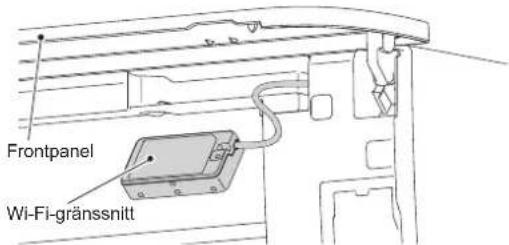

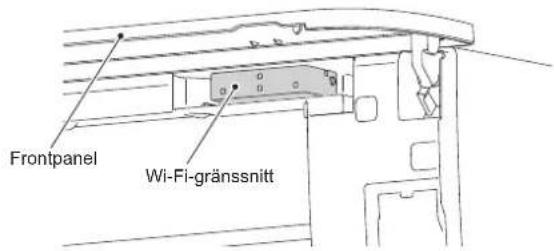

För Wi-Fi-gränsnitt

VARNING (Felaktig hantering kan fã allvarliga pãfoljder, dãrìbland allvarligh personskada eller dãddsfall.)
	Apparaten kan användas av barn fran 8 ør och uppãt och av personer med fysiska, sensoriska er mentala funktonshinder øller personer som sakn rana ovech kunskaper om det sker under overinseende øller om de instruerats i hur apparaten används pã tãsakert sãct och har førstätt de risker som delta bruk medfor.
	Barn fãr inte leka med apparaten. Rengörng och användarunderhãll fãr inte utfóras av barn om de inte hãlls under uppsikt.
	Anvãndinte Wi-Fi-gränsnittet nãra elektrisk mediclnsk utrustning eller personer som har;nàgon mediclnsk apparat, som t'ex. en pac- maker øller en ICD (implantbar defi Brillator). • Det kan resultera i en olýcka pga. Funktionstörmingar i den medicinska utrustingenør apparenten.
	Installera inte Wi-Fi-gränsnittet nãra automatiska styrenheter som automatiska dãrnr erar brandlarm. • Det kan resultera i olýckor pga. Funktionstörmingar.
	Vidörnte inte Wi-Fi-gränsnittet med vãta hãnder. • Det kan orsaka skada pã enheten, elstötar øller brand.
	Stänk inte vatten på Wi-Fi-gränsnittet och använd det inte i e badrum. • Det kan orsaka skada pã enheten, elstötar øller brand.
	Om Wi-Fi-gränsnittet tappas, ellr hãllen erer kabeln skadas, sca du dra ur nãtsladden øller siâ FRAN strömbrytaren. • Det kan orsaka brand effer elektriska stölar. Kontaktia din aterförsäjjare om delta inträffar.
FÖRSIKTIGHET (Felaktig hantering kan fã pãfoljder, dãrìbland personskada øller skada pã byggngen.)
	KlIV inte pa en Instabil kõksstege fort att stãla in øller rengöra Wi- Fi-gränsnittet. • Du kan skadas om du ramlar.
	Anvãnd inte Wi-Fi-gränsnittet nãra andra trãdlösa enheter, mikro- vågsugnar, barba ter defoner, ellerelefaxmaskiner. • Det kan orsaka Funktionstörmingar.

KASSERING

Fig. 1

När du vill góra dig av medenna produit -kontakta Återförsäljaren.

Obs:

Denna symbolmarking galleri bari i EU-lander. Denna symbol ar i enlight med direktiv 2012/19/EU artikel 14, Information till anvandarna, och bilaga IX, och/ ell er direktiv 2006/66/EG artikel 20, Information till slutan-vandama, och bilaga II.

Denna produit fran MITSUBISHI ELECTRIC ar designad och tillverkad av ma-teri al och komponenter med hog kvalilet som kan atervinnas och/eller ateran-vandas. Denna symbol betyder att forbrukade elektriska och elektroniskaprodukter, batterier och ackumulatorer skall sorteras och hanteras separat frn hushallsavfall. Om det fi nns en kemisk beeleckning tryckt under symbolen (Fig. 1) betyder det att batteriet ell er ackumulatorn innehaller en tungmetall med en viss koncentration. Detta anges pa foljande satt: Hg: kvicksilver (0,0005%) , Cd: kadmium (0,002%) , Pb: bly (0,004%) . Inom den Europeiska Unionen fi nns det Separate insamlingsystem for begagnade elektriska och elektroniskaprodukter, batterier och ackumulatorer. Var vänlig lamnaennaprodukt, batterier och ackumulatorer hos din lokala mottagningsstation for avfall och atervinning. Var snll och hjalp oss att bevara miljon vi lever!

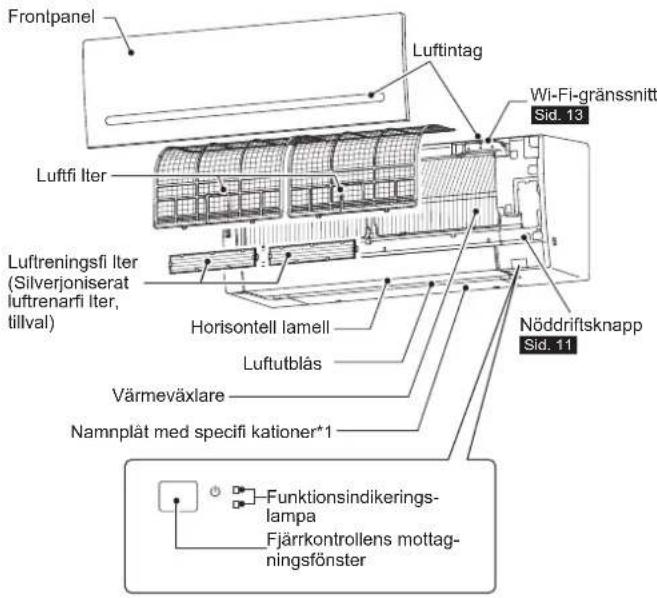

DELARNAS NAMN

Inomhusenhet

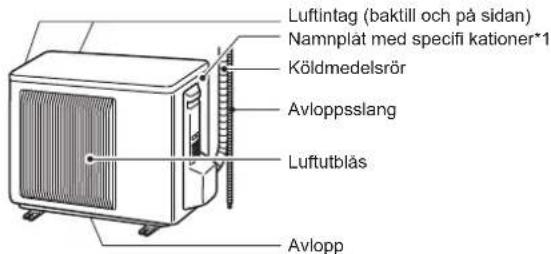

Utomhusenhet

Utomhusenheternas utseende kan variera.
*1 Ar och manad für tillverkningen anges på namplaten med specifi kationer.

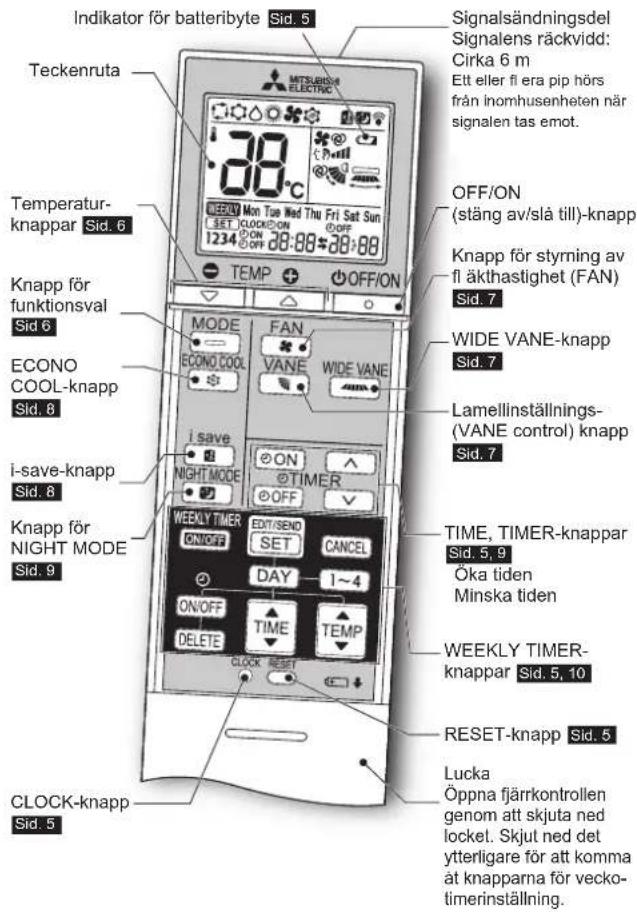

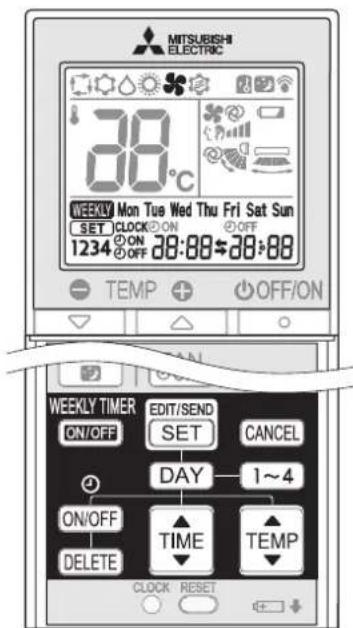

Fjarrkontroll

Fjarrkontroll

Placera fjarkontrolnarna enheton na den inte anvands.

Anvand inte nagra andra fjarrkontroller. Om 2 aller fl er inomhusenheter installeras i narheten av varandra kanske den inomhusenhet som du ine asver att kor svarar pa fjarrkontrollens kommando.

FÖRBEREDELSER FÖRE ANVÄNDNING

Färe användning: Sätt i vaggkontakten och/eller vrid på huvudströmbrytaren.

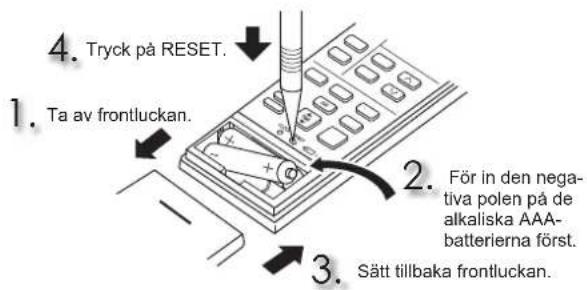

Montera fjärrkontrollens batterier

Obs:

• Set till att batteriernas polaritet ar korrekt.
• Använd inte manganbatterier aller batterier som slacker. Det kan leda till fel pa flarrkontrollen.
• Anvand inte ateruppladdningsbara batterier.
• Indikatorn for batterbyte tandnahr batteriet haller pa att ta slut. Fjarrkontrollen slutar fungera inom 7 dagar after det att indikatorn tants.
• Byt ut alla batterier mot nya av samma typ.
• Batterierna kon anvands i ca. 1 ar. Men om batteriernas halbarhetsid har gatt ut halfer de inte like lunge.
  Tryck forsiktigt pa RESET med ett langsmalt foremal.

Om du inte trycker på RESET, kan det Handa att fjärkrkontrollen inte fungerar pa ratt satt.

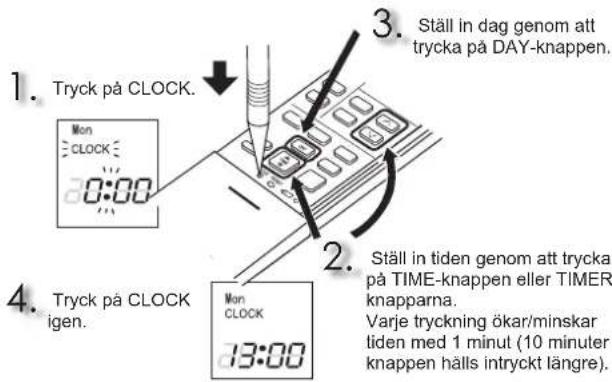

Ställ in aktuellt klockslag

Obs:

Tryck forsiktigt pa CLOCK med ett langsmalt foremal.

Obs:

Sahar anvands fjarrkontrollen med en särskild inomhusenhet

HöGST 4 inomhusenheter med tradlós fiarrkontroll kan anvandas i ett rum.

Ge varje färkkontroll det nummer som överensstämmer med respektive inomhusenhets nummer for att hantera inomhusenheterna individuellt med fjärkkontrollerna.

Den har inställingen gar endast att gora nara alla villkor nedan uppylls:

Fjarrkontrollen ar avstangd (OFF).

(1) Hall nere 1-4-knappen pa fjarrkontrollen i 2 sekunder for att komma till parkopplingslaget.
(2) Tryck pa 1-4 knappen igen for att ge varje fjarrkontroll ett nummer. Varje gang du trycker pa 1-4 knappen stiger siffran i foljande ordning: 1 2 3 4
(3) Tryck pa knappen for att slufora instaillningen av parkoppling. Nar du har viridit TILL strombryreten kommer den farrkontroll som forst skicker an signal till inomhusenheten att bli fjarrkontrollen som styr den. Nar det ar Installt kommer inomhusenheten endast att svara pa signaler fran den tildelade fjarrkontrolien.

VAL AV DRIFTLÄGEN

Tryck pô FOFF/ON for att starta encheten.
2 Tryck pa MODE for att valja driftlage. Varje tryckning andrar lage pa foljande satt:

3 Tryck pa erer for att stalla in temperaturen. Varje tryckning hojer ell sanker temperatren med 1^
OFFION Tryck pa for att stoppa driften.

AUTO-lage (Automatisk vaxling)

Enheten valjter driftlaget beroende pa skillnaden mellan rumstemperaturen och den installda temperature. Under AUTO-laget andrar eheten lage (COOL, HEAT) om rumstemperaturen skiljer sig circa 2^ fran den installda temperature im er an 15 minuter.

Obs:

Auto-lage rekommenderas inte om inomhusenheten ar ansluten till en utomhusenhet av MXZ-tip. Nar flera inomhusenheter drives smtidigt, kanske ehennen inte kan vaxla mellan driftlagena COOL och HEAT. I sādana fall gär inomhusenheten i standbylage (se tabellen for Funktionsdikeringslampan).

COOL-lage

Anvand inte COOL-laget vid mycket laga utomhustemperaturer (lagre an -10^) . Vatten som kondenseras i enheten kan bora droppa och blota ner erller forstora mobler m.m.

DRY-lage

Avfukta ditt rum. Eventuell kyls rummel ner en aning. Temperaturen kan inte stallas in under DRY-laget.

HEAT-lage

Vi rekommenderar attenheten drivis laget FAN for att torka inomhusenhe-tens insida nar laget COOL/DRY har anvants.

Obs:

Multisystemdrift

Minst tvā inomhusenheter kan drivas av en utomhusenhet. Om flera inomhusenheter körs samtidigt kan lagena kyla/tork/fl akt och varme inte stallas in samtidigt. När COOL/DRY/FAN ar vall pa en enchet och HEAT ar vall pa en annan aller vice versa, gär den enchet som sist valts in i standbylage.

Visar Funktion Rumstemperatur
Enheten arbetar für att upnä den installda temperaturen	Cirka 2°C aller mer frän installd temperatur
Rumstemperaturen;närmar sig den installda temperaturen	Cirka 1-2°C frän installd temperatur
Standbyläge (endast vid multi-systemdrift)	—

Tand Blinkar

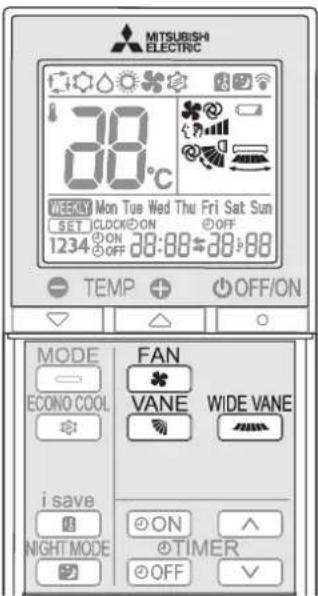

FLAKTHASTIGHET OCH JUSTERING AV LUFTFLODETS RIKTNING

Flakthastighet

Tryck pa FAN for att valja fl akthastighet. Varje tryck- ning andrar fl akthastigheten pa foljande satt:

Tva korta pip hors fran inomhusenheten nar den stalls pa AUTO.
- Använd en högre fläkthastiget fort alkyla ned/vämma upp rummet snabbare. Vi rekommenderar att fläkthastigheten sänks nar rummet ar svalt/varmt.
- Använd en lagre fläkthastighet für tystare drift.

Obs:

Multisystemdrift

Luffl ödestemperaturen kan vara lag när flera inomhusenheter drives samtidigt av en utomhusenhet for uppvärmming. I sadana fall rekommenderar vi att du ställer in fläkthastigheten på AUTO.

VertikalinstallingnuIluftflöde

Tryck pa farnatt valja luftfl odesriktning. Varje tryckning andrar luftf odets riktning pa foljande satt:

(AUTO) Lamellen ar installd sa att luftfledets riktning ar som mest effektiv. COOL/DRY/FAN: horisontalt lage. HEAT: lage (4).
(Manuell) .... For effektiv luftkonditionering, vãj det övre laget for COOL/ DRY och det nedre laget for HEAT. Om det ögre laget vãjs nar COOL/DRY anvands, flytas lamellen automatiskt till uppatriktatlags after 0,5 till 1 timme for att forbindra att kondensvatten droppar.
(Svängning)... Lamellen rör sig omväxlande upp och ner.

Tva korta pip hors fran inomhusenheten nr den stalls pa AUTO.
- Anyand alltid fiarrkontrollen nara luftfodets riktning andras. Om de hori
sontala lamellerna flytas for hand kanske de inte fungerar som de ske
- När strombrytaren sias pá alterstálls de horizontala lamellernas position inom ca en minut och sedan startar driften. Detsamma gäller vid nödfallsdrift med nedkylning.
- Om de horizontala lamellerna ser ut att vara i fel Lage, se sidan 14

Horisontell inställning av luftflöde

Tryck pa WIDE VANE for att valja luftfl odesrikting. Varje tryckning andrar luftfl odets riktning pa foljande satt:

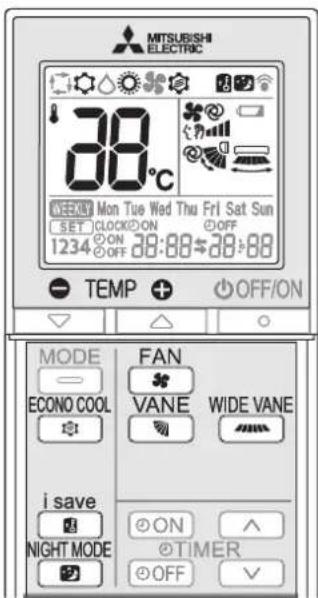

I-SAVE-DRIFT

En enkel hamtningsfunktion gör att du kan hamta en foredragen (forinställd) installng genom att trycka pa knappen en gang. Du kan snabbit gä tillbaka till den foregäende installingen genom att trycka pa knappenigen.

Valj i-saving-laget genom att trycka pa COOL, ECONO COOL erer HEAT.

Ställ in temperatur, fl äkthastighet och luftfl ödesriktning.

• Sammainstallingvaljsnasta gangnarr du trycker pa save
• Tva inställningar kan sparas. (En for COOL/ECONO COOL och en for HEAT)
  Välj en temperatur, fläkthastighet och luftflödesriktning som passar rummet.

save

Tryck pa ien nar du vill avbryta drift med i save.

• Du kan även avbryta drift med i save genom att trycka pa MODEknappen.

Obs:

Exempel pa anvandning:
1. Lagenergiläge
Ställ in temperaturen 2^ till 3^ varmare i laget COOL och kallare i laget HEAT.
Inställningen ar lämplig for rum där ingen befinner sig samt nar du sover.
2. Spara inställningar som används ofter
Du kan spara dina favoritinställningar for lagena COOL/ECONO COOL och HEAT. Det gör att du kan valja din favoritinställning med en knapptryckning.

EKONOMIKYLFUNKTIONENS (ECONO COOL)

Svängande luftström (luftström som ändras) gört att du känner dig svalare an med en statisk luftström.

Den aktuella temperaten och luftströmmens riktning andras automatiskt av mikroprocessorn. Det ar möjigt att genomfora avsvalnings-processen och samtidigt bibehalla en behaglig temperatur. Tack vare detta sparar man energia.

ECONO COOL

Tryck pa medan du ar i driftlaget COOL

sidan 6

for att starta ekonomisk nedkylning (ECONO COOL).

Enheten drivs med rorig vertikal drift i oika cykler beroende pa luftflo

detstemperatur.

ECONOCOOL

Tryck paigenfor att avbryta ekonomisk nedkyl

ning (ECONO COOL).

Laget ECONO COOL avbryts nár knappen VANE trycks in.

DRIFTLÄGENIGHT MODE

NIGHT mode andr ar Ijusstyrkan hos driftindikatorn, inaktiverar pipludet och begransar Ijudnivan pa utomhusenheten.

Tryck pa NIGHT MODE drift for att aktivera NIGHT mode.

• Lampan for driftindikering lyser svagare.
• Pipljudet inaktiveras utom ludet som uppstar när laget startas ell er avslutas.
  Ljudnivan pa utomhusenhetenkommen att vara lagre an det som anges i SPECIFICATIONNERNA.

Tryck pa NIGHT MODE for att avbryta NIGHT mode.

Obs:

• Kapaciteten for kylning/uppvärnning kan minska.
  Ljudinivan putohmushenheten kanske inte forandras after att ehenten startats upp, under skyddsrffert ellereborne auf pa andra driftforsattningar.
  Flakthastigheten pa inomhusenheten anders inte.
• Lampan for driftindikering blir svar att se i ett ljust rum.
  Ljudnivan pa utomhusenheten kommer inte att minska vid multisystemdrift.

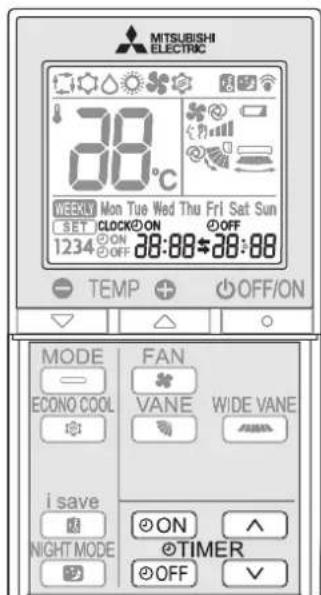

ENVÄNDATIMERN (ON/OFF TIMER)

Tryck pa ON ell er OFF under drift for att stalla in timern.

ON (ON-timer): Enheten slås PÅ vid den installdatidpunkten.

OFF(OFF-timer) : Enheten stangs AV vid den instälda tidpunkten.

* ester blirr.
* Se till att ratt klockslag och datum har ställts in. Sid 5

Tryck pa (Oka) och (MinSka)for att stalla in tid pa timern.

Varje tryckning okar ell minskar den installda tiden med 10 minuter.
Stall in timern naraONeller k

Tryck pa eberigen for att avbryta timern.

Obs:

• Timern ON och timern OFF kan anecdas tillsammans. - markeringen anger ordningen for timer Funktionerna.
• Om stromavbrott inträffar nar ON/OFF-timern ar installd, se sidan 11 "Automatisch omstartningsfungktion".

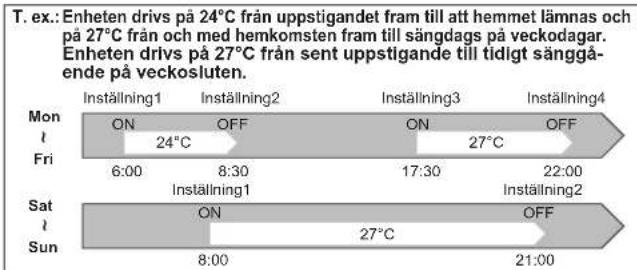

ANVÄNDAVECKOTIMERN

Maximalt 4 ON-eller OFF-timers kan ställas in for enskilda veckodagar.
Maximalt 28 ON- och OFF-timers kan stallas in for en vecka.

Obs:

Den enkla ON/OFF-timerstellungen ar tillganglig nar veckotimern ar pa. I sá-dana fall har ON/OFF-timern priorlet over veckotimern och veckotimern aktiveras不同程度n den enkla ON/OFF-timern stängs av.

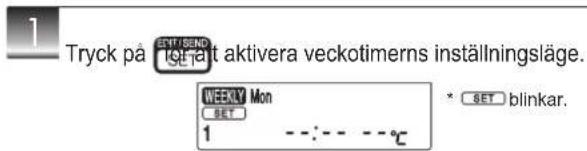

Stalla in veckotimern

• Se till aktuell klockslag och dag ar korrekt inställda.

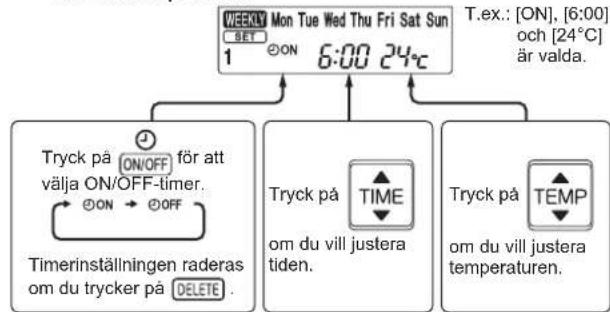

Tryck pa ON/OFFch tfor att stila in ON/OFF, tid och temperatur.

• Häll knappen intryckt om du vill öandra tiden snabbt.

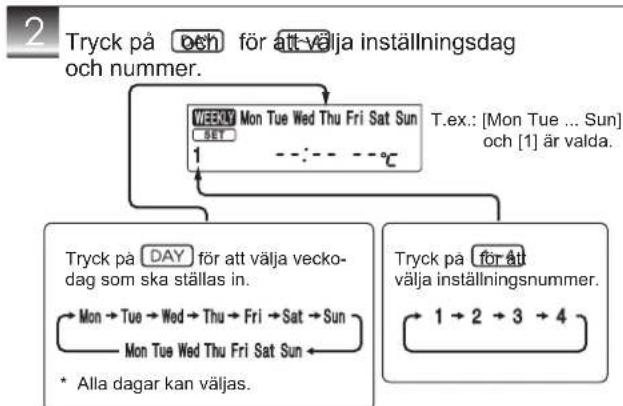

Tryck pa och om du-vill fortssatta att stalla in timern for andra dagar och/eller nummer.

Tryck pa tatt avslua och overfora installningen forveckotimern.

SET som tidigare blinkade slocknar och den aktuella tiden visas.

Obs:

Tryck pa fogatt overfora veckotimerns installninger till inomhusenheiten. Rikta farrkontrollen mot inomhusenheten 13 sekunder.
Du behöver inte trycka pá for varje inställning när du ställer in timem För mer an en veckodag ell er mer an ent nummer. Tryck p a EETSENO seten gäng nar alla inställninger ar kla r. Alla inställninger for veckotimern sparas.
Tryck pa SET for att aktivera veckotimerns inställningslauge och hall DELETE intryckt 5 sekunder när du vill radera alla veckotimerinställninger. Rikta fjarrkontrollen mot inomhusenheten.

Tryck pa WEEKLY att sla P A veckotimern. ( tarn

• Veckodagen vars timerinställninger har sluförts tänds nar veckotimern ar PA.

Tryck pa WEEKLY TReSn for att stanga AV veckotimern. (WEEKLY slocknar.)

Obs:

De sparade inställingarna raderas inte nar veckotimern stangs AV.

Kontrollera veckotimernsinstalling

Tryck pa tatt aktivera veckotimerns installningslage.

Tryck pa [el] nar du vll visa installningen for en viss dag ell ertt visst nummer.

Tryck pa CANCEL for att stanga veckotimerns installingslage.

Obs:

visas nár du har valt att visa inställingarna for alla veckodagar och en annan inställing inkluderas bland dem.

NÖDDRIFT

När fjärrkontrollen inte kan användas...

Nödfallsdriften aktiveras när du trycker pa nöddriftsknappen (E.O.SW) pa inomhusenheten.

Varje gang E.O.SW trycks in andras driften pa foljande satt:

Provkornng utfors under de forsta 30 minuterna vid drift. Temperaturregleringen fungrar inte, och fl akthaslighen ar installd pa hog.
Flakthastigheten stiger gradvis for all blasa ut varm luft vid nodfallsdrift med uppvarming.
- Vid nodfallsdrift med nedkylning Återställs de horisontala lamellernas position inom ca en minut och sedan startar driften.

AUTOMATISK OMSTARTNINGSFUNKTION

Omettromavbrottintrafflearnataströmmenstängsvnderdriftstarterd "automatiskaomstningsfunktionen"automatisktenhetenisammalege somhade ställts in medjarrkontrollreninnataströmmbröts.Otimemärinstalld,upphavstiineristallningen，ochenhetenkommertattssigngnarströmmenslaspa.

Omdu inte vill anvanda denna fonction,bor du kontakta en servicerepresenteftersomenhetensinstallningmasteandras.

RENGÖRING

Instruktioner:

• Slá ifrán strommen eller stäng av strombrytaren fore rengöring.
• Se till att inte röra vid metalldelarna med händerna.
• Använd inte bensen, thinner, polermedel aller insektsmedel.
• Använd bara utspädda milda rengöringsmedel.
• Använd ej skurborste, hard tvättsvamp eller liknande.

Den horisontella lamellen far ej blotlaggas aller skoljas.
- Använd inte vatten som är varmareän 50^
- Utsatt inte delarna for direkt solljus, varme ell erld nar de sk a torka.
- Rengör fläkten varsamt eftersom den kan spricka eller skadas annars.

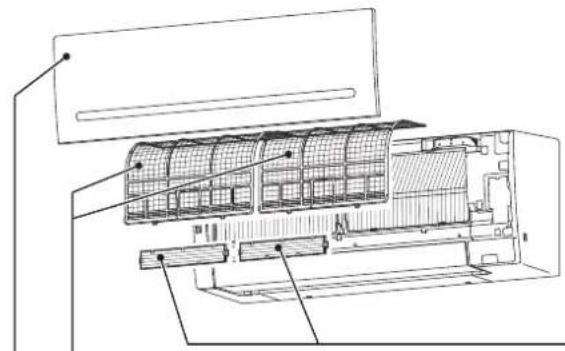

Luftf filter (Luftreningsfilter)

Rengör varannan vecka
- Ta bort smuts genom att dammsuga eller skolja med vatten.
- Lat torka ordentligt i skugga nar det har tvattats med vatten.

Frontpanel

Luftreningsfilter

(Silverjoniserat luftrenarfi Iter, tillval)

Var 3:e manad:

Avlagsna smuts med en dammsugare.
När smutsinte kan tas bort med dammsugare:
- Blötlägg fi Itret och dess ram i Ijummet vatten innan de sköljs.
- Lat torka ordentligt i skugga after tvatt. Montera luftfi ltrets alla tungor.

Varje ar:

• Byt till enn nytt luftreningsfi Iter for
  basta prestanda.
  Artikelnr MAC-2370FT-E

Dra for att avlagsna fran luftfltret

Viktigt

Rengor filtre regelbundet for basta prestanda och for att reducera strömforbrukningen.
- Smutsiga filter orsakar kondensation i luftkonditionenrigen som bildrar till att svamp bildas, t.ex. mogelsvamp. Luftft tren börthere rengöras varannan vecka.

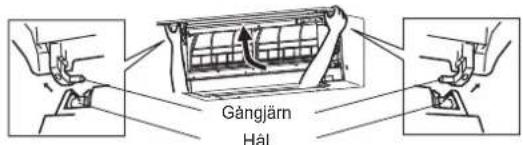

1. Lyft frontpanelen tills att "klick" hors.
2. Hall i gängjärnen och dra, for att demontera enligt ovanstaende bild.
3. Torka med en torr, mjuk trasa aller skolj med vatten.
   Lagg den inte i blot i valten i mer an tva timmar.
4. Torka den ordentigt i skuggan innan den monteras.
5. Montera frontpanelen genom att följa demonteringsanvisinngarna i omvänd ordning. Stäng frontpanelenordentligt, och tryck pa de ställen som visas av piarna.

Denna information ar baserad pa EU-regel Nr 528/2012

MODELLBETECKNING	Behandlung articlek (Namn på delarna)	Aktiva substanser (CAS Nr.)	Egenskap	Bruksanvisning (Säkerhetsinstruktioner)
MSZ-AP25/35/42/50VG F	LTER	Silvernatriumvätezirkoniumfosfat (265647-11-8) 2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibakteriell Antimögelmedel	Användenna Produkt i enlighem med bra克斯anis- ningen och endast for avsedd användning. Stoppa inteprodukten i munnen. Håll barn borta.Free Produktien.
MAC-2370FT-E FILTER		Silverzinkzeolit (130328-20-0)	Antibakteriell	Användenna Produkt i enlighem med bra克斯anis- ningen och endast for avsedd användning. Stoppa inteprodukten i munnen. Håll barn borta.Free Produktien.

INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK)

Detta Wi-Fi-gransnitt communerar statusinformationen och styr commande nfr MELCloud genom anslutning till inomhusenheten.

Presentation av Wi-Fi-gränsnittel

Nr.	Objekt Beskrivning
1	MODE (LAGES)-växel Den väljer lagen.
2	RESET (ATERSTÄLL)-växel Den atterställer systemet och ALLA inställninger.
3	ERR (FEL)-LED (Orange) Den visar statusen für nätverksfel.
4	NET (NAT)-LED (Grön) Den visar statusen für nätverket.
5	MODE (LAGES)-LED (Orange) Den visar statusen für alkomstpunktläget.
6	UNIT (ENHETS)-LED (Grön) Den visar statusen für inomhusenheten.

(1) MODE (LAGES)-växel
- MODE (LAGES)-växeln används for att valja lagen i konfi gurationer.
(2) RESET (ATERSTÄLL)-växel
- Haller RESET (ATERSTALL)-växeln i 2 sekund er for att starta om systemet.
- Haller RESET (ATERSTALL)-växeln i 14 sekunder for att aterstalla Wi-Fi-gransnittet till fabrikinstallningen.

När Wi-Fi-gränsnittel äterställs till fabrikinstallen forloras ALL konfl gurationsinformation. Vidtagenna atgard med stor forsiktiget.

Oppna frontpanelen och ta bort Wi-Fi-gransnit

tet. Sid. 15

Anslut Wi-Fi-gransnittet till routern. Ta hjalp av INSTÄLLNINGSMANUAL och SETUP QUICK REFERENCE GUIDE (INSTÄLLNINGSGUIDE MED SNABBREFERENS) som medfoljer encheten.

Gà till webbplatsen nedan for att lasa INSTALLNINGS-MANUALEN.

När installingen ar slUTFord satter du tillbaka Wi-Fi-gransmittet och stanger frontpanelen.

For anvandarhandbok for MELCloud, gà till webplatsen nedan.

• Kontrollera att routern har stöd für WPA2-AES-installingen für kryptering innan du böjar installerera Wi-Fi-grässnittel.
• Slutanvändaren skall ös och godkäna villkoren für Wi-Fi-tjänsten innn Wi-Fi-vängsinnert böjar användes.
  For att slutfora ansluitningen av detta Wi-Fi-gransnitt till Wi-Fi-tjansten kan routern behovas.
• Detta Wi-Fi-gränsnitt pāborjär inte överörng av nägra användningsdata frän systemet forrān slutanvändaren registrarar och godkanner villkoren for Wi-Fi-tiänsten.
• Detta Wi-Fi-gransnitt fär inte installereras erller anslutas till nagot Mitsubishi Electric-system som ar amnat att forse;nagon applikation med nödvändig upp-värmming erller kylning.
• Skriv nr informationen om installninger for Wi-Fi-gransnittet på den sista sidan i den har manualen nar du konfi querar Wi-Fi-gransnittet.
  Vid ylt ell er avytring aterstaller du Wi-Fi-gransnittet till fabriksinstallning-arma.

Mitsubishi Electronics Wi-Fi-gransnitt ar uformat for kommunikation med Mitsubishi Electronics MELCloud Wi-Fi-tjänst.

Tredje parts Wi-Fi-gransnitt kan inte anslutas till MELCloud.

Mitsubishi Electric ar ej ansvarigt for (i) nago underprestanda for nagoit systemller nago Produkt;

(ii) nagot system- aller Produktfel; aller (iii) furlust aller skada på nagot system aller produit som orasaks av aller upkommer vid anslutting till och/ller anvandning av nagot Wi-Fi-gransnitt frem treadje part aller nagon Wi-Fi tjanst frem treadje part med Mitsubishi Electric-ultrustning.

For den senaste Informationen om MELCloud fran Mitsubishi Electric Corporation, ga in pa www.melcloud.com.

Om dessa punkter har kontrollerats och problemet trots detta kvarstär - använd inte enchten och kontakta äterförsäljaren.

Symptom Förklaring och kontrollpunkter
Inomhusenhet
Enheden gär inte lgäng. · Är huvudströmbrytaren pääslagen?
	· Är rättsladdens kontakt ansluten?
	· Har ON-limem ställs in? Sld. 9
Den horizontella lamellen rör sig ej.	· Har de horizontella och vertikala lamellerna monte-rats korrekt?
	· Är flåktskyddet deformoral?
	· När strömbrytaren släs på äterställis de horisontala lamellernas position inom ca en minut. De horizontala lamellerna fungerar sedan som vanligt;när äterställningen ar klar. Detsamma gäller vicnodfallsdrift med nedkyning.
Enheden kan inte användas under cirka 3 minuter after en äterstart.	· Delta skyddar,enheden enligt instruktioner frän mikroprocesorn. Vänta.
Imma strommar ut genom inom-husenhetens utslapp.	· Don kalla luften frän,enheten klyer snabbot ner fuktoni rumsluften sà det bildas imma.
Rörelsen av den HORIZONTALLAMELLEN upphör under en kort stund for att sedan starte igen.	· Detta är normaltfor den HORIZONTALLAMELLE LENS svängningsörseile.
Den undre horizontala lamellen rör sig ante när SVÄNGNING ar väll i laget COOL/DRY/FAN.	· Det ar normallatt den undre horizontala lamellen inte rör sig när SVÄNGNING ar väll i laget COOL/DRY/FAN.
Luftf ödeti riktning andras under drift.	· När,enhelen,andvandsI laget COOL eiler DYF och luften blaser nedat i 0,5 till 1 timme,ställs luftf ödeti riktning automatism in pa uppatrikt lage for atforhindra att vattinet kondenseras och droppar.
Den horizontella lamellens riktning kan ejjusteras via fjärnkontrollen.	· Om luftströmmens temperatur for farg vid upp-värming er om avfrostning uffors, ställs der horizontala lamellen automatism l horizontell lage.
Driften stoppas under cirka 10 minuter under uppvärmmingen.	· Utomhusenheden are I avfrostningslage.Detta tar högst 10 minuter, vänta sa länge. (När yttlertemperaten are for lagg och luftfuktigheten arefor hög, kan frost bilda.)
Enheden starterav sig själv.när huvudströmbrytaren släs på trols att den inte tagil emol signaler frän fjärnkontrollen.	· Dessa modeller are forsedda med on automatisk om-startningsfunktion. När huvudströmbrytaren stängs av utan at ehelen forst har stängts av med hjälp av fjärnkontrollen, och direfter sätts pa igen,kommen enhelen automatism at starta i samma lage somden var inständ i med fjärnkontrollen innan luftkonditioneringen stängdes av med huvudströmbrytaren.See "Automatisik omstartningsfungkn".Sld. 11
De tvá horizontala lamellema nuddar varandra. De horizontala lamellerna ar i felige. De horison-tala lamellerna ategar inte täll ratt"stängt laje".	Gör nagtov av foljande:· Slä av och pä strömbrvtaren. Kontrolera atte dehorizontala lamellerna fl yttas till rätt"stängt laje".· Starta och stoppa nodfallsdrift med nedkylning ochkontrolera atte de horizontala lamellerna fl yttas till rätt"stängt laje".
I laget COOL/DRY stannarutomhusenheden och sedan börjarinomhusenheden gåpålagastig-het nr rumstemperaturen den den inställdala temperaturen.	· Om rumstemperaturen skiljer sig frän den inställdatabe temperaturen börjar inomhusfl äkten drivas i enighetmed fjärnkontrollens inställninger.
Inomhusenheden missfãrgas overtiden.	· Även om plasten gulnar pa grund av paverkan av vissa faktorer som ultraviolett ljuş och temperatur,sà har delta ingen effekt på produktens Funktioner.
Lampan for driftindikering lysersvagt.Enheden piper inte.	· År NIGHT mode aktiverat?Sld. 9
Multisystem
Inomhusenheden som inte ar i driftbirir varm, och etljd som pamin-ner om rinnande vatten hör fränenheden.	· En minde mängd kold-medium fortsetter attströmma in Inomhusenheden trots attenna inte ar i drift.
Om värmelaget väljs startar inte driften med det samma.	· Om enhelen starlas medan avfrostning av utom-husenheden pagsar tar det ett par minuter (max. 10minuter) att blåsa ut warm luft.
Utomhusenhet
Fläkten i utomhusenheden roterar ejan oven kompressorn ar igang.Aven om fl äkten roterar, sā stan-ner den afteren kort stund.	· Om utomustemperaturen ar lagg under kylningkan if äkten varia i drift emellanat for att uppräthallaitilltilräcklig kylkapacitlet.
Vatten läcker frän utomhusenheden.	· När luftfconditioneringen drives i laget COOL (KYLA)eller DRY (TORKA), klys rölledningen och dessansluttingar nad vilket gört att vattnet kondenserar.I laget upvärmming,droppar det vatten som kon-denserer pa värmeväxlaren.I laget upvärmming,gör avfrostning att vatten somfrusit till is pa utomhusanläggngen smäller ochbörjar droppa.
Vil rök strömmar ut frän utom-husenheden.	· I lagel upvärmming,ser den ânga som bild dasvidavfrostning ut som vit rök.

Symptom Förlklang	och kontrollpunkter
Fjärkrontroll
Fjärkrontillens display ar släcktEller diffus. inomhusenhetenreagerar inte på signal fränfjärkrontillen.	Är batterierna slut? Sid. 5Är batteriernas polarifet (+,-) korrek? Sid. 5Är;nagon av knapparna på fjärkrontrollen eller pa;n当场 annan elektrisk utrustning intryck?
Kyler erller värmer inte
Rummet kan inte kylas ner/vämmas upp tillräcklig mycket.	Är temperaturinställingen korrek? Sid. 6Är fl aktinställingen lammig?Andra fl akthastighetertilhigh ether Super High. Sid. 7Är fi Itern rena? Sid. 12Är fl äken och varmeväxlaren i inomhusenheterrena? Sid. 12Finns det nagot som blockerar luftintaget aller luftblaset på inom-ller omluhusheneten?Är nagra dörrer eller fönster öppna?Det kan ta en viss tid att Nä den inställda temperatu-ren erller säkan den inte upnpnas beroende på rum-mets storlek, omlgivningstemperaturen och liknandeorsaker.Ar NIGHT mode aktiverat? Sid. 9
Rummet kan inte kylas nor tilräcklig mycket.	Öm en ventilationsfläkt erller gasspis användircummet, ökas kybelastningen, vilket resulterar i enottirräcklig kyleffekt.Öm umohustemperaturen Är hög, kanske kyleffektinenite ar tillräcklig.
Rummet kan inte vämmas upptilräcklig mycket.	Öm umohustemperaturen Är lag, kanske varmeef-fekten inte ar tillräcklig.
Luft bläsjer inte tillräcklig snabbittid uppvärmming.	Vänta medan enhteten forbereder utbläsning avvarmluft.
Luftfl öde
Luften frän inomhusenhetenluktar konstigt.	Är fl itren rena? Sid. 12Är fl äken och varmeväxlaren i inomhusenheterrena? Sid. 12Enheten kan suga in odörer som sitter i vöggarmattor, möller, lyg osv., och blasa utenna dàligalukt med utbläsluften.
Ljud
Knakande ljud hörss.	Ljudet upkommender vid expansion/sammandragningav frontpanelen m.m., på grund av temperaturfor-ändringar.
"Gurglande" ljud hörss.	Della ljud kan höras när umohusluft absorberasfrän dräneringslangen vilket gört att vatten i dräneringslangen sprurart ut vid pâslag av huyen erillerventilationsfi äkten.Della ljud kan även höras om umohusluft bläsir ini dräneringslangen vid kraftiga vindar.
Ett mekaniskt ljud hörss fräninomhusenheten.	Det År det ljud som uppstärvi omkoppling(påsättnigg/avstängning) av fl äken erller kompressorn.
Ljudet av rinnande vatten hörss.	Della tär letud väld-medium aller kondensvatten som strömmar i enheten.
Ett väsande ljud hörss ibland.	Della ljud upkommener när det kold-medium somströmmar i enheten byer riktning.
Timer
Veckotlimern fungerar inte entigtinställingarna.	Är ON/OFF-ltimern inställd? Sid. 9Overfor inställingsinformationen for veckotimert tillinomhusenheten igen. En lang ljudsignal hörsräninomhusenheten när informationen har tagits emot.3 korta ljdsignaler hör s om information inte kan tas emot. Kontroliera att informationen har tagits emot.Sid. 10Inomhusenheten insbyggda klocka anger fel tid omett stromavbrott intraffar och strömmen bryts. Det kan götra at veckotlimern inte fungerar som den skaailell att fjärkrontellon placeras på en plats dāsignalen kan tan emot av inomhusenheten. Sid. 5
Enhelen startas/stoppas av sigsjälv.	Är veckotimern inställd? Sid. 10
Wi-Fi-gränsnett
Om det uppstär ett fel medandu skapar en anslutting ellernär den äi drift.	Se SETUP MANUAL (INSTALLINGSMANUALEN) om det uppstär ett fel medan du skapar enanslutting erller nar den äi drift.Ga till webplatsen nedan for att läse INSTALLATIONSMANUALEN.http://www.melcloud.com/Support

NÄR DU TROR ATT DET HAR UPPSTÄTT PROBLEMV

Användejluftkonditioneringen,ochkontakda din äterforsäljarei foljande fall:

• När vatten lacker erler droppar frän inomhusenheten.
  När indicatorlampan for drift blinkar.
• Om sakringen ofta loser ut.

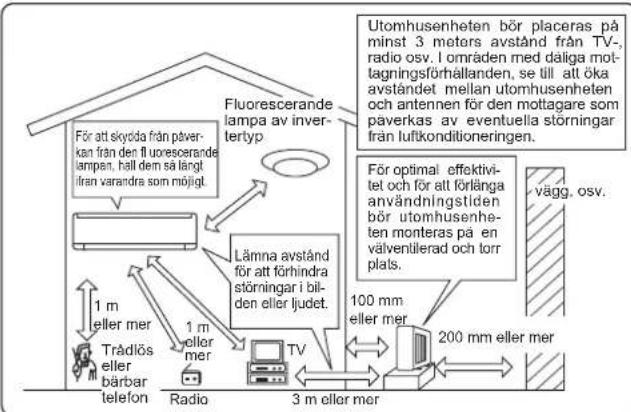

  Signen fr farrkontroln ta inte emot iett rum dar det finns ett elektroniskt lysr o av ON/OFF-type (fluorescerande lampa/lysr o av invertertyp osv.).
• Luftkonditioneringen kan vid drift stora radio- och TV-mottagningen. En signalforstarkare kan komma att behovas for den utrustning som stors.
  Nar onormala ljud hors.
  När det uppst ertt koldmedelslackage.

När LUFTKONDITIONERINGEN INTE SKA ANVÄNDAS UNDER LÄNGRE TID

Anvand COOL-laget instellt pa den högsta temperatu- ren erer FAN-laget i 3 till 4 timmar. Sid.6

• Detta torkar upp enchetens insida.
  Fukt luftkonditioneringen kan skapa gynnsamma forhallanden for svampbildning, t.ex. mogelsvamp.

Tryck pô OFFION for att stoppa driften.

Stäng av huvudströmbrytaren och/eller dra ur natsladden ur vagguttaget.

När luftkonditioneringen används på nytt:

Rengor luftfi ltret. Sid. 12

Kontrollera att luftintag och luftutblas pa inom- och utomhusenheterna inte ar blockerade.

Kontrollera att jordanslutningen ar utfords korrekt satt.

Lás "FÖRBEREDELSER FÖRE ANVÄNDNING" och följ instruktionerna. Sid. 5

Undvik att installera luftkonditioneringen på foljande platser.

• Pá platser med mycket maskinolja
  Saltbemängda omgivningar som tex. havsstrander.
• Där suli dgas bildas, som t.ex. vid heta källor, avlopp, spillvatten.
• Där öjla kan stäcka et alìg rök fi nns i luften (t.e.x. i kök ell fabrikera, där plastens egenskapera kan forändras ell skadas).
• Där det fi nns högfrekvensutrustning eller tradlós utrustning.
• Där luften fran utomhusenhetens luftutblas ar blockerad.
• Där driftjudet eller luft frän utomhusenhelen stör grannhusen.
• En monteringshöjd på mellan 1,8 m och 2,3 m rekommenderas for inomhusenheten. Konsultera din aterforsjäre och detta inte ard möglich.
• Använd inte luftkonditioneringen under invändig byggnation och ytbehandeling erler medan du vaxar golvet. Ventilera rummet väl after all sādant arbete utförs innan du anvander luftkonditioneringen. Annars kan fl yktiga bestandsdelar fastna inut luftkonditioneringsenhelen, vilket resullter i vattenlackage erler spridning av kondensvatten.
• Använd inte Wi-Fi-gränsnittet nara elektrisk medicinsk utrustning aller personer som har相关政策 medicinsk apparat, som t.ex. en pacemaker aller en ICD (implanterbar defi brillator). Det kan resultera i en olycka pga. Funktionstörninger i den medicinska utrustningen aller apparaten.
  Denna ultrusting skull installeras och anvandas med ett minsta avstand pa 20 cm mellan encheten och anvandaren aller andarheten.
• Använd inte Wi-Fi-gränsnittel nara andere tradlösa enheter, mikrovågsugnar, barbara Telefoner, aller telefaxmaskiner.
  Det kan orsaka Funktionstörmingar.

Elarbeten

• Tillse att luftkonditioneringen har en egen stromforsorjningskrets.
  Var noga med att inte överskrida huvudströmbrytarens/säkringens kapacitet.

Om du har nagra fragor -valkommen att kontakta aterforsajaren.

Model	Inomhus Utomhus		MSZ-AP25VG(K) MUZ-AP25VG(H)		MSZ-AP35VG(K) MUZ-AP35VG(H)		MSZ-AP42VG(K) MUZ-AP42VG(H)		MSZ-AP50VG(K) MUZ-AP50VG(H)
Funktion			Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla	Värme
Strömförsörjning						~ /N, 230 V, 50 Hz
Effekt		kW	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Ingång		kW	0,60	0,78	0,99	1,03	1,30	1,49	1,55	1,60
Vikt	Inomhus	kg					10,5
	Utomhus	kg		31		31		35		40
Mängd känd-medium (R32)		kg		0,55		0,55		0,70		1,00
IP-kod	Inomhus						IP 20
	Utomhus						IP 24
Tilläket övertryck driftrtryck	LP ps	MPa					2,77
	HP ps	MPa					4,17
Ljudnivá	Inomhus (Super High/High/Med./Low/Tyst)	dB(A)	42/36/30/24/19	45/39/34/24/19	42/36/30/24/19	45/38/31/24/19	42/38/34/29/21	45/40/35/29/21	44/40/36/33/28	48/43/38/33/28
	Utomhus	dB(A)	47	48	49	50	50	51	52	52

Garanterat arbetsomrade

		Inomhus	Utomhus		Obs:
			MUZ-AP25/35/42/50VG	MUZ-AP25/35/42/50VGH	Märkdata
Kyla	Övre gråns	32°C DB	46°C DB	46°C DB	Kylning - Inomhus: 27 °C DB, 19 °C WB
		23°C WB	—	—	Utomhus: 35 °C DB
	Undre gråns	21°C DB	-10°C DB	-10°C DB	Uppvärnning - Inomhus: 20 °C DB
		15°C WB	—	—	Utomhus: 7 °C DB, 6 °C WB
Värme	Övre gråns	27°C DB	24°C DB	24°C DB
		—	18°C WB	18°C WB
	Undre gråns	20°C DB	-15°C DB	-20°C DB	DB: Torr lampa
		—	-16°C WB	-21°C WB	WB: Våt lampa

Wi-Fi-gransnitt

ModelI MAC-566IFB-E

Ingäende spanning DC 12,7 V (frän inomhusenhet)

For Forsakran om overensstammelse, gà till webbplatsen nedan.

Obs: Serienumret finns pa produits namnplat

intyqar harned att luftkonditioneringarna och varmepumparna som beskrivs nedan for anvanding i bostader, kommersiella miloer och latta industriella miloer:

ev, ticaret he sahany anlortrana kullan amaci utilen ve asagida acilkan lkmv ie sistmpa parralily agilis adigaki huslusani yalinzca kendi sordumluga banan eder: ENKAPNA HcB8O C6TBeHb OTTOBOPHOCT, 6Y KHMATNIITE N TEPOMONIMOTNE, ONCMNIN NO-DONV, A YNTOPTDeBA W JIKINIJIH, TpROBCNK INIKI POMMIJHEN VCNBOH

erklaeer et fullstendig ansvar for undernevnte klimaanlegg og varmepumper ved bruk i boliger, somt kommersielle og letindustrielle miljoer:

Obs: Serienumret finns pa produits namnplat
