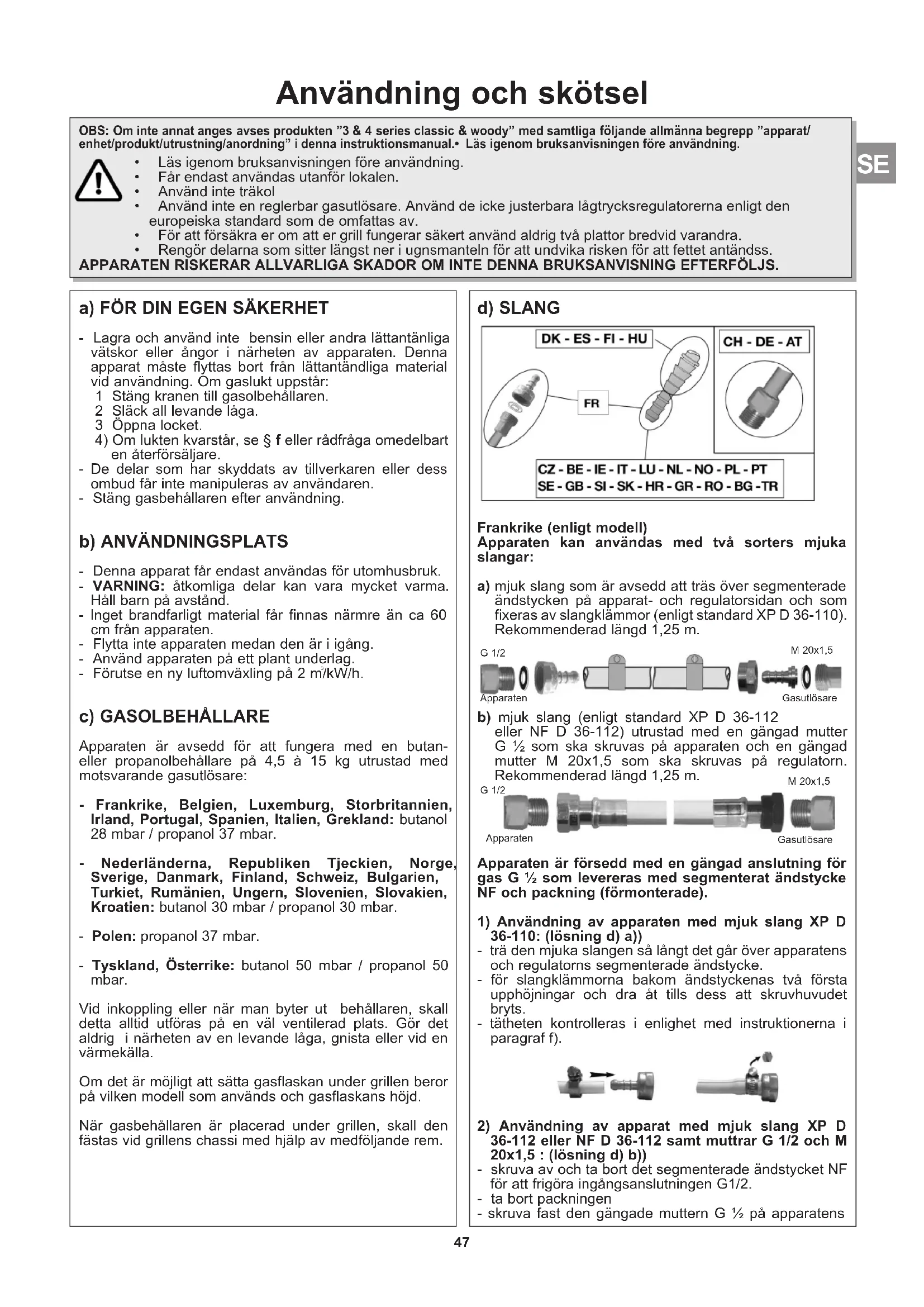

Brenner Andre År 3 2 NOa) FÖR DIN EGEN SÄKERHET - Lagra och använd inte bensin eller andra lättantänliga vätskor eller ångor i närheten av apparaten. Denna apparat måste flyttas bort från lättantändliga material vid användning. Om gaslukt uppstår: 1 Stäng kranen till gasolbehållaren. 2 Släck all levande låga. 3 Öppna locket.

4) Om lukten kvarstår, se § f eller rådfråga omedelbart

en återförsäljare. - De delar som har skyddats av tillverkaren eller dess ombud får inte manipuleras av användaren. - Stäng gasbehållaren efter användning. b) ANVÄNDNINGSPLATS - Denna apparat får endast användas för utomhusbruk. - VARNING: åtkomliga delar kan vara mycket varma. Håll barn på avstånd. - Inget brandfarligt material får finnas närmre än ca 60 cm från apparaten. - Flytta inte apparaten medan den är i igång. - Använd apparaten på ett plant underlag. - Förutse en ny luftomväxling på 2 m

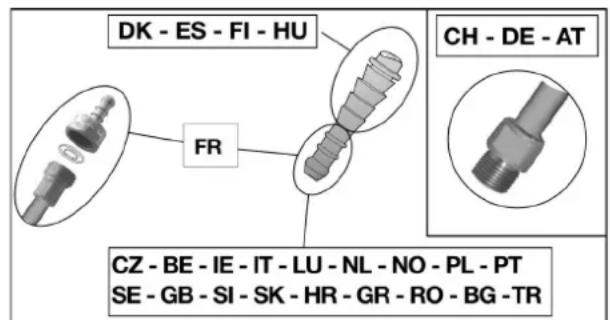

/kW/h. c) GASOLBEHÅLLARE Apparaten är avsedd för att fungera med en butan- eller propanolbehållare på 4,5 à 15 kg utrustad med motsvarande gasutlösare: - Frankrike, Belgien, Luxemburg, Storbritannien, Irland, Portugal, Spanien, Italien, Grekland: butanol 28 mbar / propanol 37 mbar. - Nederländerna, Republiken Tjeckien, Norge, Sverige, Danmark, Finland, Schweiz, Bulgarien, Turkiet, Rumänien, Ungern, Slovenien, Slovakien, Kroatien: butanol 30 mbar / propanol 30 mbar. - Polen: propanol 37 mbar. - Tyskland, Österrike: butanol 50 mbar / propanol 50 mbar. Vid inkoppling eller när man byter ut behållaren, skall detta alltid utföras på en väl ventilerad plats. Gör det aldrig i närheten av en levande låga, gnista eller vid en värmekälla. Om det är möjligt att sätta gasflaskan under grillen beror på vilken modell som används och gasflaskans höjd. När gasbehållaren är placerad under grillen, skall den fästas vid grillens chassi med hjälp av medföljande rem. d) SLANG Frankrike (enligt modell) Apparaten kan användas med två sorters mjuka slangar: a) mjuk slang som är avsedd att träs över segmenterade ändstycken på apparat- och regulatorsidan och som fixeras av slangklämmor (enligt standard XP D 36-110). Rekommenderad längd 1,25 m. b) mjuk slang (enligt standard XP D 36-112 eller NF D 36-112) utrustad med en gängad mutter G ½ som ska skruvas på apparaten och en gängad mutter M 20x1,5 som ska skruvas på regulatorn. Rekommenderad längd 1,25 m. Apparaten är försedd med en gängad anslutning för gas G ½ som levereras med segmenterat ändstycke NF och packning (förmonterade).

1) Användning av apparaten med mjuk slang XP D

36-110: (lösning d) a)) - trä den mjuka slangen så långt det går över apparatens och regulatorns segmenterade ändstycke. - för slangklämmorna bakom ändstyckenas två första upphöjningar och dra åt tills dess att skruvhuvudet bryts. - tätheten kontrolleras i enlighet med instruktionerna i paragraf f).

2) Användning av apparat med mjuk slang XP D

36-112 eller NF D 36-112 samt muttrar G 1/2 och M 20x1,5 : (lösning d) b)) - skruva av och ta bort det segmenterade ändstycket NF för att frigöra ingångsanslutningen G1/2. - ta bort packningen - skruva fast den gängade muttern G ½ på apparatens OBS: Om inte annat anges avses produkten ”3 & 4 series classic & woody” med samtliga följande allmänna begrepp ”apparat/ enhet/produkt/utrustning/anordning” i denna instruktionsmanual.• Läs igenom bruksanvisningen före användning.

• Läsigenombruksanvisningenföreanvändning.

• Fårendastanvändasutanförlokalen.

• Användinteenreglerbargasutlösare.Använddeickejusterbaralågtrycksregulatorernaenligtden europeiska standard som de omfattas av.

• Förattförsäkraeromattergrillfungerarsäkertanvändaldrigtvåplattorbredvidvarandra.

• Rengördelarnasomsitterlängstneriugnsmantelnförattundvikariskenförattfettetantändss. APPARATEN RISKERAR ALLVARLIGA SKADOR OM INTE DENNA BRUKSANVISNING EFTERFÖLJS. Användning och skötsel M 20x1,5GasutlösareG 1/2ApparatenM 20x1,5GasutlösareG 1/2Apparaten

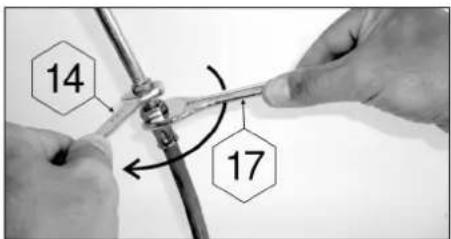

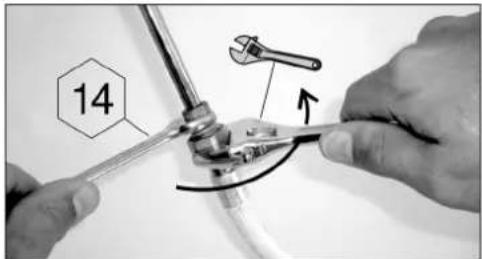

SEingångsanslutning och den gängade muttern M20x1,5 på regulatorns utgångsanslutning i enlighet med de anvisningar som tillhandahålls med den mjuka slangen. - använd en nyckel för att fixera apparatens ingångsanslutning och dra åt eller lossa den gängade muttern med en annan nyckel. - använd en nyckel för att fixera regulatorns utgångsanslutning. - tätheten kontrolleras i enlighet med instruktionerna i paragraf f). Kontrollera att den mjuka slangen ligger normalt, att den inte är böjd eller spänd, och att den inte ligger mot apparatens varma väggar. Den måste bytas vid den sista förbrukningsdag som anges på slangen, och i alla fall om den är skadad eller uppvisar sprickor. Belgien, Luxemburg, Nederländerna, Storbritannien, Irland, Polen, Portugal, Spanien, Italien, Republiken Tjeckien, Norge, Sverige, Danmark, Finland, Bulgarien, Turkiet, Rumänien, Ungern, Slovenien, Slovakien: Apparaten är utrustad med ett gängat munstycke. Den skall användas tillsammans med en flexibel slang special tillverkad för användning av butan och propanol. Slangen får inte vara längre än 1,20 m. Den måste bytas om den är skadad eller har sprickor, enligt nationella krav eller i förhållande till giltighetstiden. Dra eller vrid ej på slangen. Håll den på avstånd från delar som kan bli varma. Schweiz, Tyskland, Österrike: Denna apparaten skall användas tillsammans med en flexibel slang speciellt tillverkad för användning av butan och propanol. Den får inte vara mer än 1,50 m lång. Den måste bytas om den är skadad eller har sprickor, enligt nationella krav eller i förhållande till giltighetstiden. Dra eller vrid ej på slangen. Håll den på avstånd från delar som kan bli varma. Anslutning av den flexibla slangen : för slangens anslutning över apparatens munstycke, dra ordentligt åt slangens mutter men utan att använda våld. Använd de 2 anpassade skruvnycklarna för att göra detta: - skruvnyckel nr 14 för att spärra munstycket - skruvnyckel nr 17 för att dra åt slangens mutter e) LOCK Manipulera locket varsamt framförallt under användningen. Undvikattlutaeröverhärden. f) TÄTNINGSPACKNINGSTEST

1) Arbeta utomhus på avstånd från allt brandfarligt

2) Se till att reglerknapparna står i “OFF” läge (O).

3) Dra den flexibla slangens extremiteter helt över

gasutlösarens och apparatens nipplar. Det blir lättare att utföra pådragnigen om man tvålar in nipplarna med tvålvatten.

4) Skruva fast gasutlösaren på gasbehållaren.

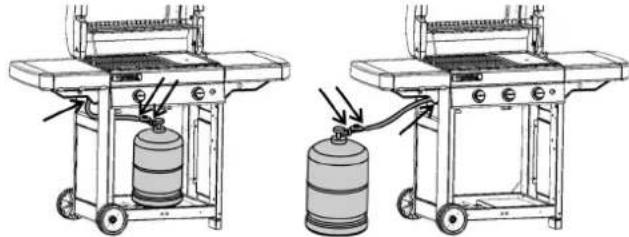

5) Sök inte efter läckorna med en låga, använd en

detektionsvätska för gasläcka.

6) Tryk vätskan på behållarens /gasutlösarens/ slangens/

apparatens anslutning. Reglerspakarna skall stå i “OFF” läge (O). Öppna kranen till gasbehållaren.

7) Om bubblor uppstår betyder det att det finns gasläckor.

8) För att stoppa läckan, dra åt muttrarna och dra på

slangens ände till stoppet på denna. Om en del är defekt ska den ersättas. Apparaten skall inte sättas i gång förrän läckan lagats och försvunnit.

9) Stäng kranen till gasbehållaren.

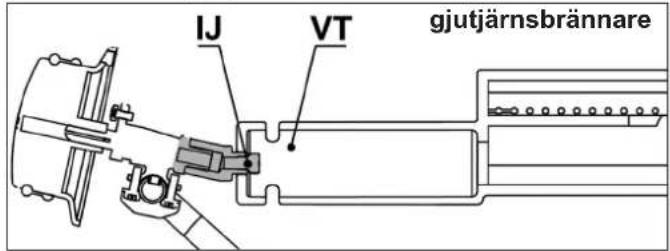

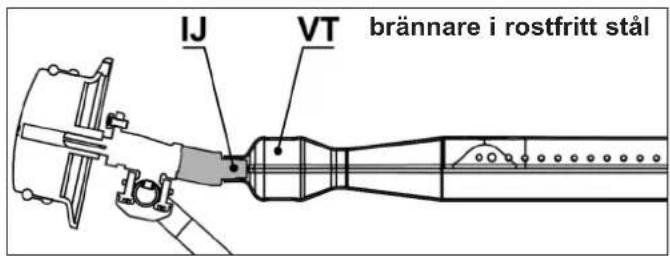

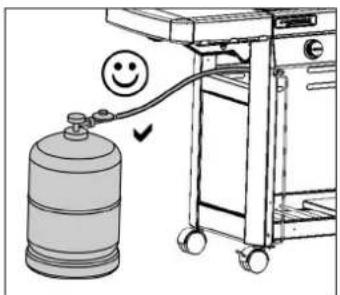

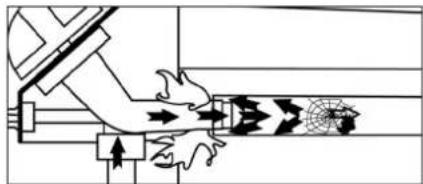

VIKTIGT: Använd aldrig levande låga för att upptäcka en gasläcka. Minst en gång om året skall man göra en kontroll för att söka gasläckor liksom vid varje utbyte av gasbehållare. g) INNAN APPARATEN SÄTTS IGåNG Sätt inte igång apparaten utan att först noggrant ha läst och förstått samtliga instruktioner. Kontrollera också: - att det inte finns någon läcka - att inte är Venturi-rören är tilltäppta (t.ex: spindelnät) - att inte slangen är i kontakt med delar som kan bli varma - att ventilationsöppningarna på utrymmet för gasbehållaren inte blockeras i förekommande fall. - att fettbrickan(-orna) är rätt inskjuten i sitt (sina) fack och att den (de) sitter i rätt position, så långt inskjuten (-na) som det är möjligt. - att de 6 löstagbara delarna av behållaren har satts tillbaka på plats (se stycke p) Rengöring och underhåll) Kontrollera att venturirören (VT) täcker injektorerna (IJ).

SEh) TÄNDNING AV GRILLENS BRÄNNARE - Öppna locket. - Se till att regleringsrattarna står i läge “ OFF “ (O). - Tryck in och vrid vredet motsols och sätt det i positionen fullt flöde ( ). - Om din grill är utrustad med piezoelektrisk tändning: Tryck omedelbart på tändningsknappen ( ) tills det klickar.Tryckigen3eller4gångervidbehov.Upprepa detta tills dess brännaren tänds. - Om din grill är utrustad med elektronisk gnisttändning: Tryck omedelbart på knappen ( ). En skur av gnistor bildas. Håll kvar knappen i några sekunder tills brännaren är tänd. - Om inte brännaren antänds, dra tillbaka spaken till “OFF”-läge (O). Vänta 5 minuter innan du gör ett nytt försök. När brännaren väl är tänd finns det två möjligheter för att tända en annan brännare:

• Den första möjligheten är att upprepa tändningen enligt ovan ;

• Den andra möjligheten är att tända den brännare som är belägen till höger eller vänster om den först tända brännaren, och sedan undan för undan de andra brännarna genom att vrida vredet till läge max

Om den piezoelektriska eller elektroniska tändningen inte fungerar ska manuell tändning användas (följande stycke).

i) MANUELL TÄNDNING AV GRILLEN

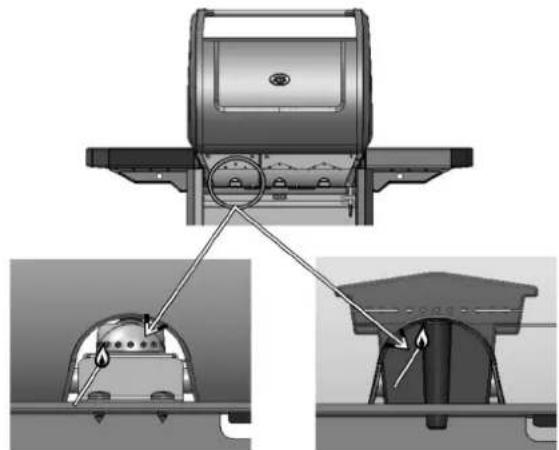

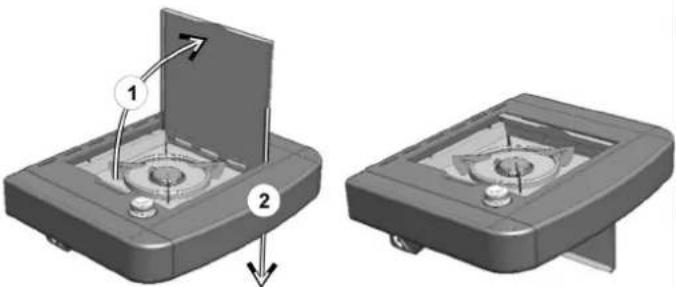

- Öppna locket. - Se till att regleringsrattarna står i läge “ OFF “ (O). - Tänd tändstickan och för den från baksidan av grillen mot brännaren. - Tryck in och vrid vredet moturs till läge max ( ). j) SLÄCKNING AV GRILLEN Ställ tillbaka reglerspakarna i “OFF”-läge (O) Stäng sedan kranen till gasbehållaren. k) GASOLKöKETS TÄNDNING (beroende på modell) Gasolköket kan användas självständigt eller samtidigt som grillen. Kontrollera innan campingköket tänds att locket är öppet och fällt åt sidan. Tändning: öppna kranen till gasbehållaren. Kontrollera tätheten i hela gassystemet från gasbehållaren tilll gasolköket (ser §F). Kontrollera skicket på den flexibla slangen som går från grillen till gasolköket. Byt ut den om den uppvisar småsprickor. Vänd er till Servicebutiken för detta utbyte. Öppna ventilen på campingköket (riktning +). - Om din grill är utrustad med piezoelektrisk tändning: Tryck in tändningsknappen som sitter till höger om kontrollpanelen och finns utmärkt på bilden ( ) tills det klickar. Tryck 3 eller 4 gånger vid behov. - Om din grill är utrustad med elektronisk gnisttändning: Tryck omedelbart på knappen ( ). En skur av gnistor bildas. Håll kvar knappen i några sekunder tills brännaren är tänd. Om den inte tänds, närma en tändsticka mot brännarens kant. Reglera lågan i förhållande till det använda kokkärlets storlek genom att mer eller mindre vrida på knappen. Använd inte kokkärl med en inre diameter som understiger 12 cm eller överstiger 24 cm. l) SLÄCKNING AV GASOLKöKET (beroende på modell) Stäng gasolkökets kran (riktning -) samt gasbehållarens kran om inte grillen används. m) TÄNDA KONSOLEN (beroende på modell) Konsolens ljussystem drivs med 4 batterier av typen AA (LR06) som medföljer grillen. Batterihållaren sitter på det vänstra främre stödet, bakom vänster lucka. Ta bort batterihållarens skydd genom att skjuta det uppåt. Sätt i batterierna åt rätt håll med tanke på polariteten och sätt tillbaka skyddet. Tryck på start/stopp-knappen till vänster på konsolen, som märkts ut i denna bild, för att tända och släcka.

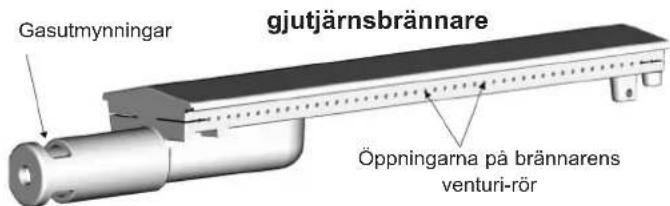

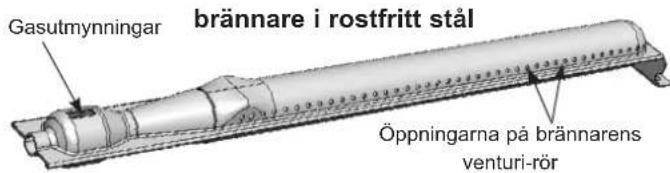

brännare i rostfritt stål gjutjärnsbrännare SE50 n) BYTE AV GASBEHÅLLARE - Arbeta alltid på en väl ventilerad plats och aldrig i närheten av en levande låga, gnista eller värmekälla. - Vrid tillbaka reglerspakarna i “OFF”-läge (O), stäng därefter kranen till gasbehållaren. - Skruva bort gasutlösaren, kontrollera att tätningspackningen finns på plats och att den är i bra skick. - Sätt den nya gasbehållaren på plats. Skruva tillbaka gasutlösaren och se till att inte slangen varken dras eller vrids. o) ANVÄNDNING Använd skyddshandskar vid all manipulering av grillens varma delar. Vid den första användningen, hetta upp grillen (stäng det nedfällbara locket) med sina brännare i läget fullt flöde ( ), under 30 minuter ungefär, för att låta lukten av målarfärg från de nya delarna bränna bort. Vid normal drift ska grillen tillåtas brinna under några minuter för att ge grillen en bra matlagningstemperatur. Stekhastigheten kan anpassas i enlighet med vredens läge : mellan läge max ( ) och läge medel ( ). För att undvika att livsmedlen bränner fast på gallren, pensla lätt stekgallren med matolja innan du lägger på livsmedlen. För att undvika antändning av fettet under grillningen, avlägsna överflödigt fett från köttet före grillning. För att undvika flambildning vid tillagning av fett kött måste man vanligtvis grilla i lägre temperatur och kanske till och med stänga av en eller flera brännare under några minuter vid behov. Rengör grillen efter varje användningstillfälle för att undvika ackumulering av fett och för att minska risken för antändning. Beroende på modell, kan din grill vara utrustad med stekplatta i gjutjärn. Plattan har dubbla tillagningssidor: en räfflad sida att grilla kött på och en slät sida där man kan grilla fisk, skaldjur, grönsaker, mm… Viktigt: Om det medan apparaten är påslagen inträffar att en eller flera brännare slocknar, ställ omedelbart vreden på “ OFF”. Vänta fem minuter på att den icke förbrända gasen försvinner. Genomför först därefter ytterligare en gång tändningsproceduren. p) RENGÖRING OCH UNDERHÅLL Utför aldrig modifikationer på apparaten: alla ändringar kan visa sig vara farliga. Vänta tills appareten kallnat innan rengöringen startas Stäng kranen till gasbehållaren. GRILLENS BRÄNNARE: var 3: dje månad ska brännaren rengöras och kontrolleras. Ta bort hela brännaren, kontrollera nedre delen av venturi-rören för att se om det inte finns spindelnät o.dyl. Denna åtgärden måste även vidtagas om grillen inte använts på mer än en månad. Smuts eller spindelnät kan orsaka värmeminskning eller farlig antändning av gasen utanför brännaren. Rengör brännarens övre del samt bottnen på behållaren med en fuktig svamp (vatten blandat med diskmedel). Använd eventuellt en fuktig metallborste. Kontrollera att inte brännarens yttre hål är tilltäppta, låt torka innan återanvänding. Om det behövs så använd en metallborste för att ta bort smutsen från brännarens tilltäppta yttre hål. Sätt tillbaka brännaren rätt i behållaren. Rengör venturirörets öppningar (se bilden nedan) eller brännaren i förekommande fall. OBS! Ett regelbundet underhåll bidrar till att bevara brännaren i bra skick för att kunna använda den länge samt för att undvika för tidig oxydering, främst orsakad av sura rester från grillningarna. Brännarens oxydering är efter en viss tids användning trots allt ett normalt fenomen och en oxyderad brännare som fungerar normalt skall ej bytas ut. Det är dock nödvändigt att byta ut brännaren om den inte fungerar korrekt: hål på brännaren... Instrumentpanel rengör regelbundet dessa delar med en svamp och diskmedel. Använd inte rengöringsmedel som innehåller slipmedel. Grillådans vägg För att förenkla rengöringen av grillådans vägg har Campingaz

, idén med en löstagbar grillåda. Tack vare Campingaz InstaClean

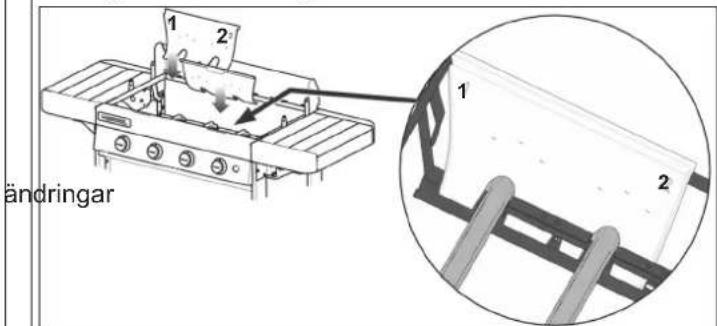

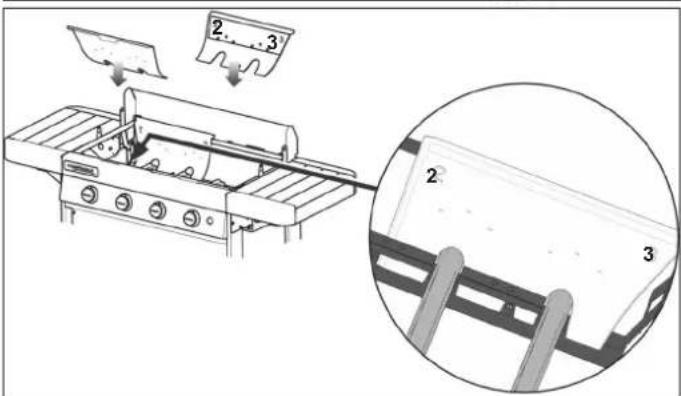

, kan alla grillens delas lossas utan hjälp av verktyg, på mindre än en minut, och diskas i diskmaskin. Beroende på hur smutsiga delarna är, kan man behöva borsta av delarna innan man stoppar dem i diskmaskinen för att få dem helt rena. För anvisningar om montering och demontering av delarna, se monteringshandboken. När delarna ska sättas ihop efter rengöringen ska de första 2 väggarna som är numrerade “1-2” sättas dit först, och sedan väggarna som är numrerade “2-3”, och slutligan de 2 sidoväggarna som är numrerade “3-1”. Gasutmynningar Öppningarna på brännarens venturi-rör Gasutmynningar Öppningarna på brännarens venturi-rör brännare i rostfritt stål gjutjärnsbrännare

SEFettbricka Beroende på modell, kan din grill vara utrustad med en eller två fettbrickor. Det rekommenderas att man rengör den (dem) efter varje användning. Den (de) kan diskas i diskmaskin. För att underlätta rengöringen är fettbrickorna av en storlek som gör att man kan täcka dem med en bit aluminiumfolie, som finns att köpa i affären, innan man använder grillen. Efter varje användning av grillen kastar man aluminiumfolien. Det är också möjligt att lägga lite sand i botten av fettbrickan, som kommer att absorbera fettet. Kasta sanden efter varje användning. Stekplatta och grill Din stekplatta och grill är emaljerade. Vänta tills de svalnat före rengöring. Använd Campingaz

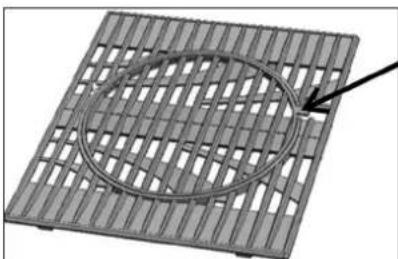

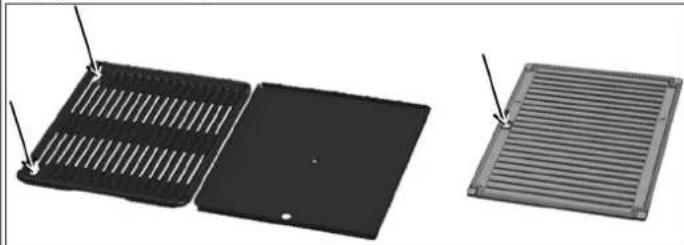

Grillrengöringsspray rengöringsmedel och borste för grillen. Stekplattan och grillen kan diskas i diskmaskin. Innan de stoppas i diskmaskinen behöver man ofta skrapa av dem med svamp eller metallborste för att få bort rester som sitter fast på stekytan. Lossa stekplattan och grillen av metall och gjutjärnsplattan genom att sticka in fingrarna i de angivna hålen, lyfta uppåt och ta tag med andra handen. Lossa gjutjärnsplattan som består av 2 delar (se stycke r nedan) genom att första ta bort mittdelen med hjälp av den angivna fliken, och sedan ta bort kantdelen. Trä (beroende på modell) För att bibehålla det naturliga utseende och samtidigt skydda det, är träet som grillen är täckt med behandlat med skyddande olja. Träet är emellertid ett levande material som förblir känsligt för sol, fukt och temperaturskillnader. För att skydda grillen, rekommenderar vi att täcka den med skyddsöverdraget “Campingaz” som säljs som tillbehör. Viktigt: grillen bör vara helt nedkyld innan skyddsöverdraget används. Lägg i början av säsongen på ett lager linolja eller teakolja på trädelarna med en trasa eller pensel för att ge dem ett vackrare utseende och bevara skyddet. q) FÖRVARING Stäng kranen till gasbehållaren efter varje användning. Om grillen förvaras utomhus, koppla ifrån gastillförslen. Om grillen förvaras utomhus bör man täcka över den med ett skyddsöverdrag. Om grillen inte ska användas under en längre tid, rekommenderas att förvara den på ett torrt och skyddat ställe (t.ex: i ett garage). r) TILLBEHÖR Beroende på modell, kan din grill vara utrustad med grillen Campingaz

Matlagningsmodul matlagningsgrillar består av 2 delar: - kantdel - mittdel Mittdelen är löstagbar och kan ersättas av något av de tillbehör som säljs separat av Campingaz

Matlagningsmodul kan man förvandla sin grill till ett riktigt utomhuskök och använda specifika matlagningsunderlag beroende på vad man vill tillaga. Om din grillmodell inte är utrustad med Campingaz

Matlagningsmodul, kan du köpa det separat. ADG rekommenderar att man systematiskt använder tillbehör och reservdelar av märket Campingaz

till sina gasgrillar. ADG avsäger sig allt ansvar vid skador eller felaktig funktion som ett resultat av användning av tillbehör och / eller reservdelar av annat märke. s) MILJÖSKYDD Tänk på att skydda miljön! Din apparat innehåller material som kan återanvändas eller återvinnas. Lämna in dem på ett återvinningscenter i din kommun och sortera emballagematerialet. t) BATTERIREKOMMENDATIONER Den här symbolen på batterierna innebär att de måste tas ut ur grillen när de håller på att ta slut och återanvändas eller kasseras på lämpligt vis. Batterierna får inte kastas i soporna, utan ska lämnas på avfallsstation (soptipp...). Kontrollera med de lokala myndigheterna. Batterier får inte kastas i naturen eller eldas upp: förekomsten av vissa ämnen (Hg, Pb, Cd, Zn, Ni) i använda batterier kan vara skadliga för miljön och människors hälsa. u) ELEKTRISKT OCH ELEKTRONISKT AVFALL Denna symbol betyder att apparatens elsystem är föremål för särskild avfallshantering. Efter att apparatens elsystem har tjänat ut, ska det lämnas in till återvinningen enligt gällande bestämmelser. Elsystemet ska inte kastas tillsammans med osorterat avfall. Återvinning eller annan form av återanvändning av materialet bör gälla vid sopsortering av detta avfall. Lämna in elsystemet till en för ändamålet avsedd återvinningsstation. Kontrollera med de lokala myndigheterna. Grillen får aldrig kastas i naturen eller eldas upp: förekomsten av vissa farliga ämnen i elektrisk och elektronisk utrustning kan vara skadlig för miljön och eventuellt påverka människors hälsa.

SEFettet fattar eld på ett onormalt sätt Brännaren kan tändas med en tändsticka men inte med ” PIEZO ” -tändningen Brinnande gasläcka vid gasanslutningen Otillräcklig värme Brinnande gasläcka bakom reglerknappen Brinnande gasläcka under konsolen - Rengör skyddsplåten ovanför brännaren. - Rengör dropplåten. - Alltför hög grilltemperatur: sänk lågan - Defekt tändknapp, ledning eller elektrod - Kontrollera förbindelseanslutningen från tändaren - Kontrollera keramikens skick. Kontrollera även förbindelsekabelns skick - Kontakta Servicebutiken. - Otät koppling - Stäng omedelbart gastillförslen - Kontakta Servicebutiken. - Munstycket eller venturi- röret är tilltäppta - Kontakta Servicebutiken. - Defekt kran - Stäng apparaten - Kontakta Servicebutiken. - Stäng apparaten - Stäng gasbehållaren - Kontakta Servicebutiken. SANNOLIK ORSAK / åTGÄRDER SANNOLIK ORSAK / åTGÄRDER FEL FEL - Dåligt gastillopp Gasutlösaren fungerar ej - Öppningarna till slangen, kranen, venturi-röret eller - brännaren är tilltäppta(t. ex spindelväv) - Venturi-röret täcker inte munstycket - Kontrollera att det finns gas - Kontrollera slangens anslutning - Kontakta Servicebutiken. - Den nya behållaren kan innnehålla luft. - Låt den fungera en stund så försvinner felet - Kontakta Servicebutiken - Bärmunstycket är fel påsatt på venturi-röret: Omplacera venturiröret / Rengör venturiröret. - Kontakta Servicebutiken - Gasbehållaren är nästan tom. - Byt ut behållaren och felet avstyrs - Kontakta Servicebutiken Brännaren går inte att tända Brännaren gör misslyckade tändförsök eller släcks Blåsiga ostadiga lågor Stora lågor vid brännarens yta Låga vid munstycket
