3 Series Classic LS Plus D - Barbekü CAMPINGAZ - Ücretsiz kullanım kılavuzu

Ürün tipi	Dış mekan gazlı barbekü
Marka	Campingaz
Model	3 Series Classic LS Plus D
Kategori	Barbekü
Güç kaynağı	Bütan/propan gazı (4,5 - 15 kg tüp)
Ana brülör sayısı	3
Yan brülör (ocak)	Modele göre (isteğe bağlı)
Ateşleme	Piezoelektrik veya kıvılcım trenli elektronik
Manuel ateşleme	Kibritle mümkün
Temizleme sistemi	Campingaz InstaClean™ (aletsiz sökülebilir ocak)
Pişirme ızgarası	Campingaz® Culinary Modular (çıkarılabilir merkez)
Gövde malzemesi	Emaye çelik
Izgara malzemesi	Emaye dökme demir
Çerçeve malzemesi	Yağlı ağaç
Yağ toplama çekmecesi	1 veya 2 çıkarılabilir çekmece (modele göre)
Gaz bağlantısı	Esnek hortum (XP D36-110/112 standartları)
Gaz basıncı	Bütan 28-50 mbar / Propan 30-50 mbar (ülkeye göre)
Güvenlik	Kömür kullanmayın, açık alevlerden kaçının, çocuklardan uzak tutun
Opsiyonel aksesuarlar	Pizza taşı, wok, paella kabı, koruyucu kılıf
Konsol aydınlatma pilleri	4 adet AA LR06 pil (modele göre)
Depolama	İç mekanda depolama yapılıyorsa gazı ayırın; koruyucu kılıf önerilir
Garanti	Brülör 3 yıl, diğer parçalar 2 yıl

Sık sorulan sorular - 3 Series Classic LS Plus D CAMPINGAZ

Barbekü nasıl yakılır?

Kapağı açın, düğmelerin KAPALI (O) konumunda olduğundan emin olun. Gaz tüpünün vanasını açın. Bir düğmeye basın ve saat yönünün tersine tam akış konumuna çevirin. Barbekünüz piezoelektrik ateşleyici ile donatılmışsa, bir klik sesi duyana kadar ateşleme düğmesine basın. Elektronik ateşleyici için anahtara basın. Ateşleme başarısız olursa, tekrar denemeden önce 5 dakika bekleyin.

Gaz kokusu durumunda ne yapmalı?

Hemen gaz tüpü vanasını kapatın. Tüm açık alevleri söndürün. Barbekünün kapağını açın. Koku devam ederse, bir sızdırmazlık testi yapın (kılavuza bakın) veya satıcınıza başvurun. Kaçağı tespit etmek için alev kullanmayın.

Kullanımdan sonra barbekü nasıl temizlenir?

Cihazın soğumasını bekleyin. Gaz tüpünü kapatın ve regülatörü sökün. Brülörün üstünü nemli bir sünger ve deterjanla temizleyin. Delikler için metal bir fırça kullanın. Ocak duvarları InstaClean™ sistemi sayesinde sökülebilir ve bulaşık makinesinde yıkanabilir. Yağ toplama çekmecesini her kullanımdan sonra temizleyin.

Odun kömürü kullanılabilir mi?

Hayır, odun kömürü veya başka herhangi bir katı yakıt kullanmak kesinlikle yasaktır. Bu barbekü yalnızca bütan veya propan gazı ile çalışmak üzere tasarlanmıştır.

Gaz tüpü nasıl değiştirilir?

Ayar düğmelerinin KAPALI (O) konumunda olduğundan emin olun ve boş tüpün vanasını kapatın. İyi havalandırılmış, alev veya kıvılcım olmayan bir alanda çalışın. Regülatörü sökün, sızdırmazlık contasının durumunu kontrol edin, ardından regülatörü yeni tüpe vidalayın ve hortuma baskı yapmaktan kaçının.

İlk kullanım prosedürü nedir?

İlk kullanımda, boya kokularını gidermek için barbeküyü brülörler tam akış konumunda ve kapak kapalıyken yaklaşık 30 dakika ısıtın. Ardından, pişirmeden önce birkaç dakika ön ısıtma yapın. Yapışmayı önlemek için ızgaraları hafifçe yemeklik yağ ile kaplayın.

Yan ocak nasıl kullanılır?

Yan ocak (modele göre) tek başına veya ızgarayla aynı anda çalışabilir. Yan ocağın kapağını açın ve sızdırmazlık kontrolü yapın. Yan ocağın vanasını açın (+ yönünde). Piezoelektrik veya elektronik ateşleyici ile yakın. Alevi kabın boyutuna göre ayarlayın (çap 12-24 cm).

Brülörler nasıl bakım yapılır?

Soğuduktan sonra, brülörün üstünü nemli bir süngerle temizleyin. Çıkış deliklerinin tıkalı olmadığını kontrol edin ve gerekirse metal bir fırça kullanın. Cihaz 30 günden fazla kullanılmadıysa, Venturi tüplerini örümcek ağlarıyla tıkanmadığından emin olmak için kontrol edin.

Culinary Modular ızgarası için hangi aksesuarlar mevcuttur?

Campingaz® Culinary Modular ızgarası, pizza taşı, wok veya paella kabı gibi ayrı satılan aksesuarlarla değiştirilebilen çıkarılabilir bir merkeze sahiptir. Bu aksesuarlar barbeküyü gerçek bir dış mekan mutfağına dönüştürür.

Barbekü kışın nasıl saklanır?

Her kullanımdan sonra gaz tüpünün vanasını kapatın. Barbeküyü iç mekanda saklıyorsanız, gaz beslemesini ayırın. Dış mekanda Campingaz® koruyucu kılıf kullanın. Uzun süre kullanılmayacaksa, kuru ve korunaklı bir yerde (garaj) saklayın. Sezon başında ahşap kısımlara bir kat keten tohumu yağı veya tik yağı uygulayın.

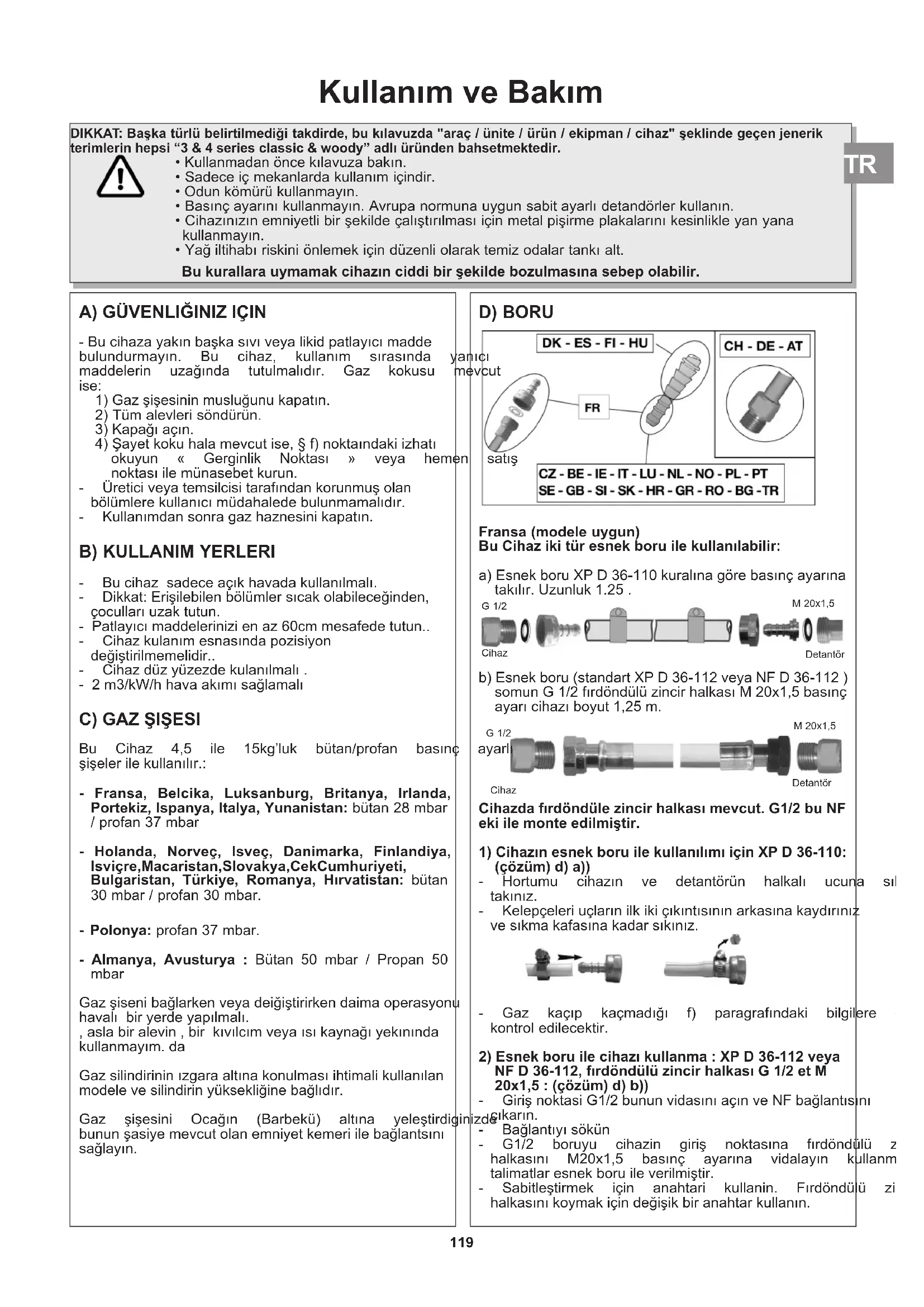

KULLANIM KILAVUZU 3 Series Classic LS Plus D CAMPINGAZ

DIKKAT: Başka türlü belirtilmediği takdirde, bu kılavuzda "araç / ünite / ürün / ekipman / cihaz" şeklinde geçen jenerik terimlerin hepsi "3 & 4 series classic & woody" adlı üründen bahsetmektedir.

• Kullanmadan önce kılavuza bakın.
• Sadece iç mekanlarda kullanım içindir.
• Odun kömürü kullanmayın.
• Basınç ayarını kullanmayın. Avrupa normuna uygun sabit ayarlı detandörler kullanım.
• Cihazınızın emniyetli bir şekilde çalıştırılması için metal pişirme plakalarını kesinlikle yan yana kullanmayın.
• Yağ iltihabı riskini önlemek için düzenli olarak temiz odalar tankı alt.

Bu kurallara uymamak cihazın ciddi bir şekilde bozulmasına sebep olabilir.

TR

- Bu cihaza yakın başka sıvı veya likid patlayıcı madde bulundurmayın. Bu cihaz, kullanım sırasında maddelerin uzağında tutulmalıdır. Gaz kokusu ise:

1) Gaz şişesinin musluğunu kapatın.
2) Tüm alevleri söndürün.
3) Kapağı açın.
4) Sayet koku hala mevcut ise, § f) noktaindaki izhatı okuyun « Gerginlik Noktası » veya hemen noktası ile münasebet kurun.

- Üretici veya temsilcisi tarafından korunmuş olan bölümlere kullanıcı müdahalede bulunmamalıdır.

- Kullanımdan sonra gaz haznesini kapatın.

B) KULLANIM YERLERI

• Bu cihaz sadece açık havada kullanılmalı.
• Dikkat: Erişilebilen bölümler sıcak olabileceğinden, coculları uzak tutun.
• Patlayıcı maddelerinizi en az 60cm mesafede tutun..
• Cihaz kullanım esnasında pozisiyon değiştirilmemelidir..
• Ćihaz düz yüzezde kulanılmalı
• 2 m3/kW/h hava akımı sağlamalı

C) GAZ ŞİŞESI

Bu Cihaz 4,5 ile 15kg'luk bütan/profan basınç şişeler ile kullanılır.:

• Fransa, Belcika, Luksanburg, Britanya, Irlanda, Portekiz, Ispanya, Italya, Yunanistan: butan 28 mbar / profan 37 mbar
• Holanda, Norveç, Isveç, Danimarka, Finlandiya, Isviçre, Macaristan, Slovakya, Cek Cumhuriyeti, Bulgaristan, Türkiye, Romanya, Hırvatistan: bütün 30 mbar / profan 30 mbar.

- Polonya: profan 37 mbar.

- Almanya, Avusturya : Bütan 50 mbar / Propan 50 mbar

Gaz şiseni bağlarken veya deiğiştirirken daima operasyonu havalı bir yerde yapılmalı. , asla bir alevin, bir kıvılcım veya ısı kaynağı yetkinında kullanmayım. da

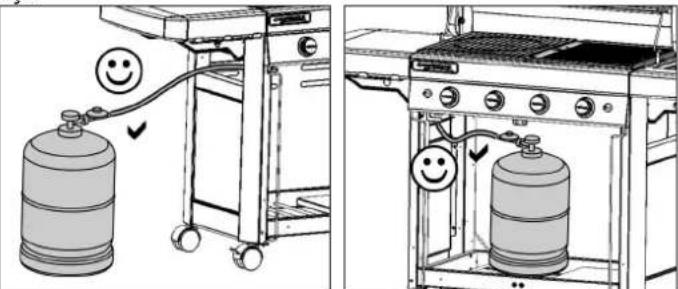

Gaz silindirinin izgara altına konulması ihtimali kullanılan modele ve silindirin yüksekliğine bağlıdır.

Gaz şişesini Ocağın (Barbekü) altına geleştirdig bunun şasiye mevcut olan emniyet kemeri ile bağlantısını sağlayın.

D) BORU

Fransa (modele uygun)

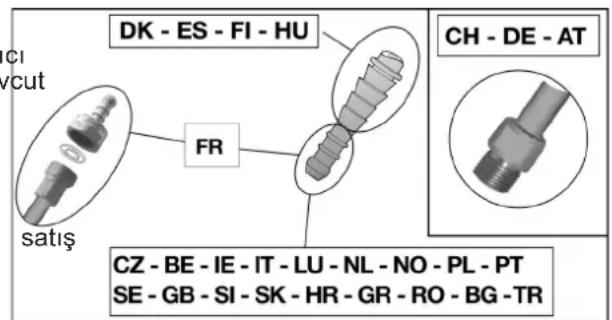

Bu Cihaz iki tür esnek boru ile kullanılabilir:

a) Esnek boru XP D 36-110 kuralına göre basınç ayarına takılır. Uzunluk 1.25.

b) Esnek boru (standart XP D 36-112 veya NF D 36-112) somun G 1/2 firdöndülü zincir halkası M 20x1,5 basınç ayarı cihazı boyut 1,25 m.

Cihazda firdöndüle zincir halkası mevcut. G1/2 bu NF eki ile monte edilmiştir.

1) Cihazın esnek boru ile kullanılmış için XP D 36-110: (çözüm) d) a))

• Hortumu cihazın ve detantörün halkalı ucuna si takınız.
• Kelepçeleri uçların ilk iki çıkıntısının arkasına kaydırınız ve sıkma kafasına kadar sıkınız.

- Gaz kaçıp kaçmadığı f) paragrafındaki bilgilere kontrol edilecektir.

2) Esnek boru ile cihazı kullanma : XP D 36-112 veya NF D 36-112, firdöndülü zincir halkası G 1/2 et M 20x1,5 : (çözüm) d) b))
- Giriş noktası G1/2 bunun vidasını açın ve NF bağlantısını zdaçıkarın.

- Bağlantıyı sökün

• G1/2 boruyu cihazin giriş noktasına fırdöndülü z halkasını M20x1,5 basınç ayarına vidalayın kullanm talimatlar esnek boru ile verilmiştir.
• Sabitleştirmek için anahtari kullanın. Fırdöndülü zi halkasını koymak için değişik bir anahtar kullanın.

TR

• Basınç ayarı cihazını sabit bir duruma verilen anahtarı kullanın.
• paragrafe f). Verilen açıklamalara ugun olarak.

Esnek bruyu kontrol edin bunun normal bir gelişmesini sağlayın Cihazın sıcak olan bölüm değmemesini sağlayın. Bu gerekli tarihte veya zedelenmiş olduğunu farkına varıldığında değiştirilir.

Fransa, Belcika, Luksanburg, Britanya, Irlanda, Portekiz, Ispanya, Italya, Hirvatistan, Yunanistan, Holanda, Norveç, Isveç, Danimarka, Finlandiya, Macaristan, Slovakya, Cek Cumhuriyeti, Bulgaristan, Türkiye, Romanya, Polonya:

Bu cihaz halkalı bir uç ile donatılmış olup bütün ve propan gaz kullanımına uygun bir hortum ile kullanıl Hortumun uzunluğu 1.20 m yi geçmemelidir. görmüşse, çatlama izleri varsa, yerel şartlar kılıyorsa veya geçerliliğine göre değiştirilmelidir. Hortumu aşırı germeyiniz ve bükmeyiniz. Hortumu ısına parçalardan uzak tutunuz. Hortumun kıvrılmadığından ve bükülmediğinden emin olunuz.

Isviçre, Almanya, Avusturya:

Bu cihaz bütan ve propan gaz kullanımına uygun hortum ile kullanılmalıdır. Uzunluğu 1,50 m yi geçmemelidir. Hasar görmüşse, çatlama izleri varsa, yerel şartlar mecbur kılıyorsa veya geçerliliğine göre değiştirilmelidir. Hortumu aşırı germeyiniz ve bükmeyiniz. Hortumu ısınabilecek parçalardan uzak tutunuz. Hortumun kıvrılmadığından ve bükülmediğinden emin olunuz.

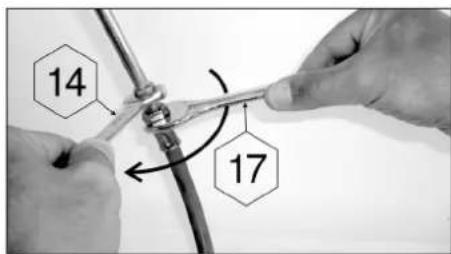

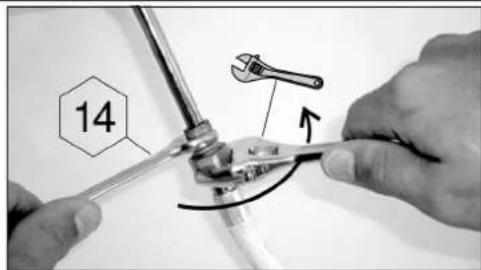

Hortumun bağlanması: Hortumu cihaza bağlamak aşağıda belirtilen iki uygun anahtarla hortum somununu asırıya kaçmadan sıkınız:

• Ücü tespit etmek için 14'lük anahtar
• Hortumun somununu vidalamak için 17'lik anahtar

E) KAPAK

Özellikle cihaz çalışırken kapağı açıp kapatma esnasında tedbirli olunuz. Ocağın üzerine eğilmeyiniz.

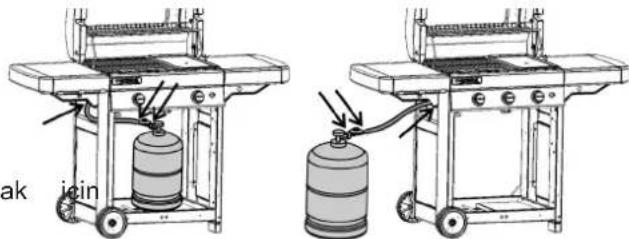

F) GAZ KAÇAĞI KONTROLÜ

1) İşlemi binanın dışında, tüm tutuşkan maddeler uzaklaştırdıktan sonra yapınız. Sigara içmeyiniz.
2) Ayar anahtarlarının Kapalı "OFF" (O) pozisyonu olduğundan emin olunuz.
3) Hortumu, d) paragrafındaki bilgilere göre bağlayınız.
4) Detantörü gaz tüpüne vidalayınız.
5) Kontrol için gaz kaçağı tespit edici türde bir sıvı veya buunamazsa sabun köpüğü kullanınız.

6) Sıvıyı tüp ile detantör ve hortum ile cihaz bağlantıları üzerine sürünüz. Ayar anahtarları Kapalı "OFF" (pozisyonunda olmalıdır. Sonra gaz tüpünün vanasını açınız.

7) Baloncuklar oluşuyorsa gaz kaçağı var demektir. şe 8)daçağı engellemek için somunları sıkınız. Bir parçanın erine hasarlı olması durumunda bu parçayı değiştirtiniz. Gaz kaçağı yok olmadıkça cihaz çalıştırılmamalıdır.
9) Gaz tüpünün vanasını kapatınız.

Önemli!

Gaz kaçağını belirlemek için hiçbir zaman alev kullanmayınız.

Gaz kaçağı kontrolü ve araştırması her tüp değişiminde ve senede en az bir kez yapılmalıdır.

nalıdır.

Hasar mecur G) ÇALIŞTIRMADAN ÖNCE

celim talimatları iyice okuyup anlamadan önce çalıştırmayınız. Ayrıca

• Gaz kaçağı olup olmadığından,

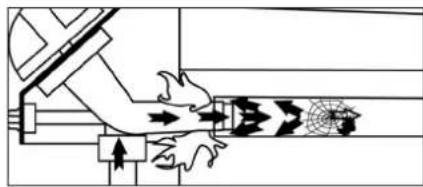

• Venturi tüplerinin tıkanmamış olduklarıından, (Orneğin: örümcek ağları – m paragrafına bakınız).

- Borunun isinabilen parçalarla temasta olmadığından için

• Tüpün konulduğu yerin havalandırma kapaklarının tıkanmamış olduğundan emin olunuz.
• gres tutucuların bölmeleri içine doğru bir şekilde yerleştirilmeleri ve gidebildikleri yere kadar doğru şekilde konumlandırılmaları gerekir.
• deponun 6 çıkarılabilir parçası yerine geri konulmalıdır (bkz. paragraf p) Temizlik ve bakım)

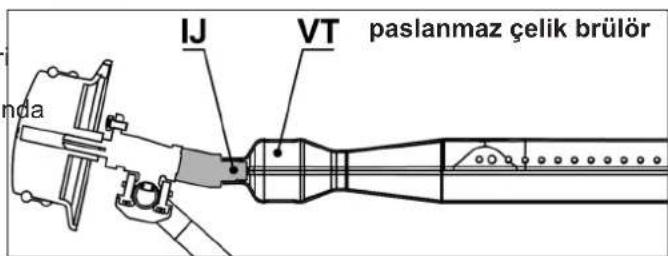

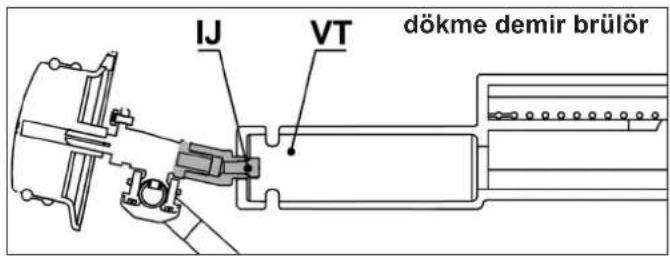

Venturi (VT) tüplerinin enjektörleri (IJ) örttüöünden emin olunuz.

H) MANGAL BRÜLÖRLERININ ATEŞLENMESI

• Pişirme kapağını açın.
• Ayar anahtarlarının Kapalı "OFF" (O) pozis olduğundan emin olunuz.
• Ayar kolunu saatin aksi yönünde bastırıp çevirin ve tam akış konumuna ( falın.

- Barbekü izgaranız piezoelektrik çakmak ile donatılmışsa:

Klik sesi çıkarana kadar hemen çakmak düğmesine ( ) basın. İlk tetiklemede ateşleme olmazsa gerekirse 3 veya 4 kez basınız. Bu işlemi brülör yanana tekrarlayınız.

- Barbekü izgaranız elektronik kıvılcımlı çakmak ile donatılmışsa:

Düğmeye (⚡) hemen basın. Bir kıvılcım dizisi oluşur. Brülör yanana kadar birkaç saniye daha basmaya devam edin.

- Brülör 4 veya 5 denemeden sonra yanmazsa 5 dakika bekleyip işlemi tekrarlayınız.

Brülör ateşlendikten sonra, diğer bir brülörü ateşlemek için 2 yöntem daha mevcuttur:

• Birincisi; yukarıda belirtilen ateşleme işlemini yinelemektir;
• İkincisi; yanmakta olan birinci brülörün sağında veya solunda bulunan brülörü ateşlemek ve ardı ardına ayar anahtarını tam debi pozisyonuna çevirerek ( ) diğer brülörleri ateşlemektir.

Piezoelektrik ateşleme veya elektronik ateşleme çalışmıyorsa, manuel ateşlemeyi kullanın (sonraki paragraf).

I) MANGALIN ELLE YAKILMASI

• Pişirme kapağını açın.
• Ayar anahtarlarının Kapalı "OFF" (O) pozis olduğundan emin olunuz.

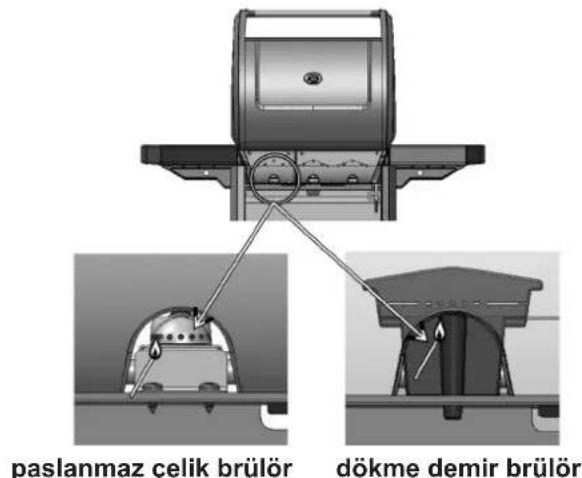

• Kibriti yakın ve ardından barbekü izgarasının arkasından brülöre doğru yaklaştırın.

- Ayar düğmesine basınız ve tam debi ( ) konumuna gelene kadar saat yönünün tersine çeviriniz.

J) MANGALIN SÖNDÜRÜLMESI

Ayar düğmelerini Kapalı "OFF" (O) pozisyonuna geri getiriniz ve ardından gaz tüpünün vanasını kapatınız.

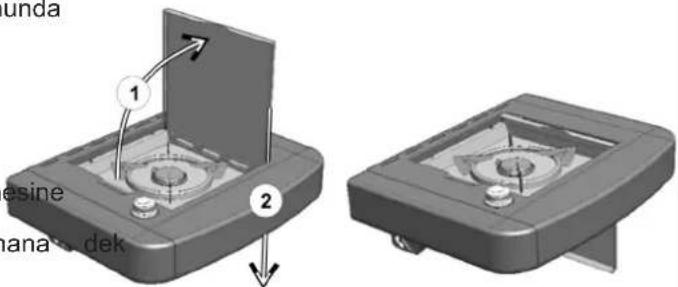

K) KÜÇÜK OCAĞIN YANMASI (modele göre)

Küçük ocak yalnız ya da ızgara ile aynı anda çalışır. Kamp ocağını ateşlemeden önce, kapağın açık olduğundan ve ardından kapatıldığından emin olun.

Yanma : Gaz şişesinin musluğunu açınız. Şişeden küçük ocağa kadar ( f paragrafına bakınız) devirin su geçirmezliğini kontrol ediniz.f).Izgarayı küçük ocağa yeniden bağlayan borunun durumunu kontrol ediniz. Yüzeyde çatlaklar olması halinde satış sonra servise haber vererek, gelip değiştirmesini isteyiniz.

Kamp ocağının vanasını açın (+ yön).

- Barbekü izgaranız piezoelektrik çakmak ile donatılmışsa:

Klik sesi çıkarana kadar kumanda panelinin yer alan ve resimli şemada ( ) belirtilen ateşleyici düğmesine basın. Gerekirse 3 veya 4 defa basın.

- Barbekü izgaranız elektronik kıvılcımlı çakmak ile donatılmışsa:

Düğmeye (⚡) hemen basın. Bir kıvılcım dizisi oluşur. Brülör yanana kadar birkaç saniye daha basmaya devam edin.

Ateşleme olmaması durumunda, küçük ocağı bir kibrit ile yakmayı deneyiniz.

.Az ya da çok musluğu açarak kullanılmış alıcının boyutuna uygun şekilde alevi ayarlayınız. Çapı 12 cm altı unda ya da 24 cm üzeri olan alıcı kullanmayınız.

L) KÜÇÜK OCAĞI SÖNDÜRME ( modele göre)

Küçük ocağın musluğunu (- yönde) ve şişenin musluğunu, izgara çalışır durumda olmadığı zamanlar kapatınız.

M) KONSOL AYDINLATMASI (modele bağlıdır)

Konsolun aydınlatma sistemi, barbekü ızgara ile verilen 4 adet AA (LR06) tipi pille beslenir. Pil kutusu ön sol destek üzerinde, arka kapı arkasında yer alır. Yukarıya doğru kaydırarak pil kutusu kapağını sökün. Belirtilen polaritelere uyarak pilleri yerleştirin ve ardından kapağı yerine takın.

Aydınlatmayı açmak veya kapatmak için konsolun sol tarafından yer alan ve bu mesimli şema ile belirtilen açma-kapatma düğmesine basın.

TR

N) GAZ TÜPÜNÜN DEĞİŞTIRILMESI

• İşlemi daima iyice havalandırılmış bir alanda alev, kıvılcım veya ısı kaynağından uzak şekilde gerçekleştiriniz.
• Ayar düğmelerini Kapalı "OFF" (O) pozisyonuna getiriniz ve ardından gaz tüpünün vanasını kapatınız.
• Detantörü vidasından sökünüz ve gaz kaçak contasının yerinde olup olmadığını ve düzgün çalışır väzi olduğunu kontrol ediniz.
• Dolu tüpü yerine yerleştiriniz, hortumun bükülmesini ve kıvırım yapmasını engelleyerek detantörü vidalayınız.

O) KULLANIM

lik kullanım esnasında mangalı aşağı yukarı 30 boyunca yeni parçaların boya kokularını gidermek amacıyla, brülörleri tam debi ( ) konumunda çalıştırınız.

Normal çalışmada, izgaraları iyi bir pişirme s getirmek için barbeküyü birkaç dakika süresince ön ısıtın.

Pişirme hızı, tam debi ( ve orta debi ( ) konumu arasında, ayar anahtarları çevrilerek ayarlanabilir.

Yiyeceklerin pişirme izgarasına yapışmalarını önlem için, yiyecekleri yerleştirmeden önce pişirme izgar hafifçe gıda yağı sürünüz.

Pişirme esnasında, yağların tutuşmasını önlemek pişirme işleminden önce, etlerin fazla yağlarını alınız. Yükselen alevlere engel olurken yağlı etleri pişirmek için, gerekirse bir veya daha fazla brülörü kapatarak genel olarak düşük güçte pişirmeniz gerekir. Alev al azaltmak ve yağ birikimini önlemek için her kullanımdan sonra temizleyiniz.

Modellere bağlı olarak, barbekü izgaranız dökme pişirme plakası ile donatılmış olabilir. Bu plaka çift pişirme yüzeyine sahiptir: etlerin kızartılması için nervürü yüzey ve balık, kabuklu deniz ürünü, sebze vb. pişirmek için pürüzsüz bir yüzey.

Önemli!

Cihazın çalışması esnasında, bir veya birkaç sönmesi durumunda, ayar düğmelerini anında (O) pozisyonuna getiriniz. Yanmamış olan gazın sağlamak için 5 dakika bekleyiniz. Ateşleme süre geçtikten sonra yinelenmelidir.

P) TEMIZLIK VE BAKIM

Cihazı hiçbir zaman değişikliğe uğratmayınız: Tüm değişiklikler tehlikeli sonuçlara yol açabilir.

Cihazınızı uygun çalışma durumunda muhafaza e için belirli günlerde temizlemeniz tavsiye olunur (her 4 veya 5 kullanımdan sonra).

Her türlü temizlik işleminden önce cihazın soğumasını bekleyiniz.

Gaz tüpünü kapatınız ve detantörü sökünüz.

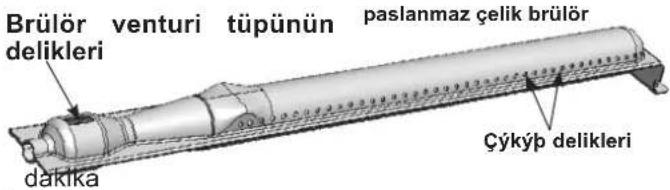

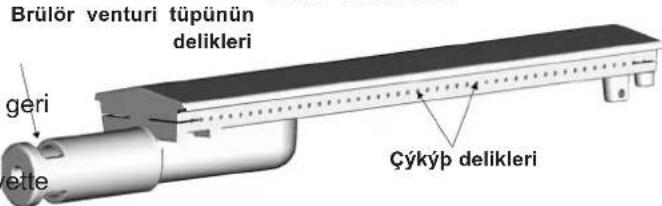

Brülörün üstünü nemli bir sünger ile temizleyiniz ve bulaşık deterjanlı). Gerekli olduğu takdirde ıslak bir tel fırça kullanınız.

Brülörün çıkış deliklerinin tikalı olmadığıını kontrol ediniz ve tekrar kullanmadan önce kurumasını bekleyiniz. Brülörün çıkış deliklerini açmak için, gerekli olduğu takdirde, metal fırça kullanınız.

Cihazın 30 günden fazla bir süredir kullanılmamış olması durumunda, brülör tüplerinin deliklerinin de örümcek ağları ile tıkanmamış olduğunu kontrol ediniz. Bu du

mangalın veriminin azalmasına veya brülörün bulunan gazın tehlikeli bir biçimde yanmasına verebilir. Venturi tüpünün deliklerini (aşağıdaki bakınız) veya gerekince brülörü temizleyiniz.

dökme demir brülör

Ngh Brülörün temizlenmesi, brülörü çok sayıda kullanımda iyi durumda tutmayı ve izgara kalıntılarından oluşacak asitlerden dolayı zamanından önce oksitlenmeyi önlemektedir. Brülörün zaman içerisinde oksitlenmesi normal bir durumdur ve oksitlenmiş olan anc şekilde kullanılabilen bir brülör değiştirilmemelidir. Brülör normal şekilde çalışmadığı zaman değiştirilmelidir: örneğin dolijmiş brülör.

jumanda tablosu

Bu parçaları da düzenli olarak bulaşik deterjanlı bir sünger ile temizleyiniz. Aşındırıcı ürünler kullanmayınız.

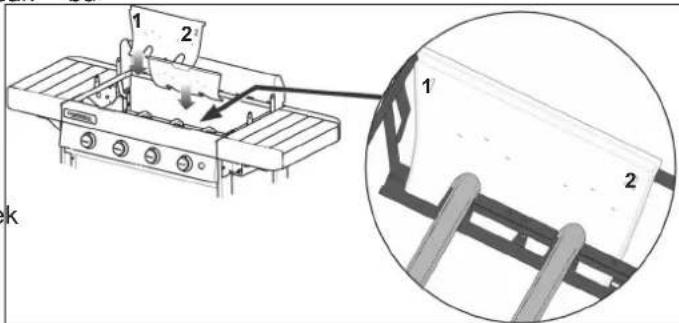

Yanma odası cidari

Yanma odası cidarının temizliğini kolaylaştırmak Campingaz® çıkarılabilir yanma odası konsepti olan Campingaz InstaCleanTM teknolojisini geliştirmiştir. Campingaz InstaCleanTM sayesinde deponun tüm parçaları alet kullanılmadan ve bir dakikadan sürede çıkartılabilir ve bulaşık makinesinde yıkanabilir. Bu parçaların kirlilik derecesine bağlı olarak, daha bir temizlik için bu parçaları bulaşık makinesine koymadan önce fırçalamak gerekebilir. Bu parçaların montajı ve sökülmesi için, montaj kılavuzuna bakın.

Olfizlik sonrasında montaj için, öncelikle "1-2" numaralı İlk 2" cidari ve ardından "2-3" numaralı cidarları çıkısında "3-1" numaralı 2 yan cidari yerleştirin.

Modele bağlı olarak, barbekü izgaranız bir veya toplama tepsisi ile donatılır. Her kullanımdan sonra bunları temizlemeniz önerilir. Bulaşık makinesinde yıkanabilirler. Barbekü izgarası kullanıma alınmadan önce temiz kolaylaştırmak için, yağ toplama tepsilerinin geniş mağazalarda satılan bir alüminyum folyo parçasıyla tepsilerin örtülmesine izin verecek şekilde boyutlandırılmıştırı. Barbekü izgaranın kullanımı sonrasında, alüminyum folyoyu atın. Ayrıca pişirme yağını emecek bir parça kumun toplama tepsisi tabanına konulması da mümkündü pişirme işlemi sonrasında kumu atın.

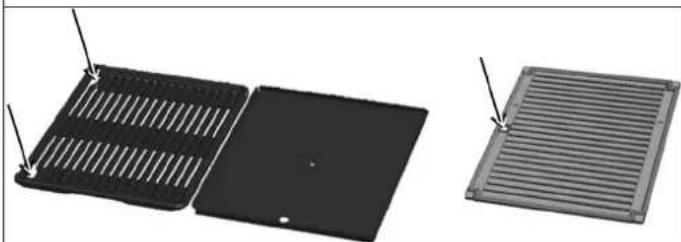

Pişirme plakası ve izgarası

Pişirme plakanız ve izgaranız emaye kaplıdır. Herhangi bir temizlik işlemi öncesinde soğumaları bekleyin. Barbekü izgaraları için bir Campı Büz Temizleyici Sprey temizleme ürünüü ve fırçaları kullanın. Pişirme plakanızı ve izgaranızı bulaşık makinesin yıkayabilirsiniz. Bulaşık makinesine koymadan önci pişirme yüzeyine yapılan kalıntıları gidermek için sünger veya metalik fırça ile ovmak genellikle gereklidir. Metal pişirme plakasını ve izgarasını ve dökme plakayı sökme için, parmağınızı belirtilen deliklere sokun, kaldırın ve diğer elle bunları tutun.

2 parçadan oluşan dökme demir ızgarayı sökmek için (bkz. aşağıdaki paragraf r), ilk olarak merkezi kısmı belirtilen tırnak yardımıyla sökün ve ardından konturu çıkartın.

Korurken doğal görünümünü muhafaza etmek için, barbekü izgaraların ahşap kısmı koruyucu yağ ile kaplanır. Bununla birlikte, bu cila güneş ışınlarına, neme ve de derecelerine hassas canlı bir maddedir. Mangalınızın görünümünü korumak için, mangalı aksesuar olarak satılan Campirğazkoruma kılıfı kaplamanızı tavsiye ederiz. Önemli! Koruma kılıfını takmadan önce barbek tamamen soğumasını bekleyiniz. Daha parlak bir görünüm kazandırmak ve koro sağlamak için sezon başında ahşap kısımların üzerine bir bez veya fırça ile bir kat bezir yağı veya tik yağı sürün.

Q) MUHAFAZA

• Her kullanımdan sonra gaz tüpünün vanasını kapatınız.
• Mangalınızı bina içinde muhafaza ediyorsanız gaz giriş parçasını çıkartınız.
• Mangalınızı bina dışında muhafaza ediyorsanız koruma kılıfı kullanmanız tavsiye edilir.
• Cihazın kullanımına uzun bir süre ara verdiğinizde, cihazı kuru ve korumalı bir yerde muhafaza etm tavsiye edilir.

R) AKSESUARLAR

Modele bağlı olarak, barbekü izgaranız Campingaz Mutfak Modüler izgaralarıyla donatılabilir.

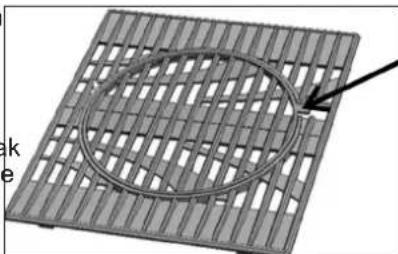

Campingaz® Mutfak Modüler pişirme izgarası 2 kısımdan oluşur:yağ

• kontur
• merkez.

Liği Merkez çıkarılabilir ve Campingaz® tarafından satılan aksesuarlardan birisi ile değiştirilebilir, örneğin:

• Pizza taşı
• Wok
• Paella plakasi

Canhengaz ^® Mutfak Modüler konsepti bu sayede barbekü izgaranızı gerçek bir açık hava mutfağına dönüştürmenizi ve hazırladığınız yemeğe uygun özel bir pişirme desteğini kullanmanızı sağlar.

Barbekü izgara modeliniz Camping Mutfak Modüler izgaralarıyla donatılmamışsa, bunları ayrı olarak satın alabilirsiniz.

ADG, gazlı mangallarının sistematik kullanımında sadece Campingaz® marka yedek parça ve aksesuarları tavsiye etmektedir. ADG diğer markalardan yedek parça ve/veya aksesuarlarının kullanımından doğacak hatalı iş görme veya hasarların sorumluğunu kabul etmiz.

S) ÇEVRE KORUMASI

Çevre korumasına katılın! Cihazınız değerlendirilebilir veya geri dönüştürülebilir malzemeler içermektedir. Bulunduğunuz bölgedeki toplama merkezine götürün ve ambalaj malzemelerini ayırın.

T) PIL ÖNERİLERİ

Pillerin üzerine bulunan bu sembol, ömürlerininsonunda pillerin üniteden çıkartılması ve ardından geri dönüşüme alınması veya uygun şekilde atılması gerektiği anlamına gelir. Piller çöp kutusuna atılmamalı, bir toplama noktasına götürülmelidir (çöplük...). Yerel yetkili kurumlarınınza danışın. Pilleri asla doğaya bırakmayın, yakıp kül etmeyin: kullanılmış pillerde belirli maddelerin (Hg, Pb, Cd, Zn, Ni) varlığı çevreye ve insane sağlığına zararlı olabilir.

U) ELEKTRİKLI VE ELEKTRONİK ATIKLAR

Bu sembol aletin elektrik sisteminin seçici bir toplamaya tabi tutulması gerektiğini işaret eder. Kullanım ömrü sonunda, aletin elektrik sistemi doğru şekilde hurdalığa atılmalıdır. Elektrik sistemi ayrıştırılmamış evsel atıklar ile asla beraber atılmamalıdır. Deratıkların seçici toplanması yeniden kullanımı, yeniden dönüşümünü veya bu atıklar içinde mevcut dönüşet malzemelerin diğer yeniden değerlendirme şekillerini kolaylaştıracaktır. Aletin elektrik sistemini bu amaçla kurulmuş atık değerlendirme merkezlerine teslim ediniz. Yerel yetkili kurumlarına danışın. Asla doğaya bırakmayın, yakıp kül etmeyin: elektrikli ve elektronik eşemanda belirli tehlikeli maddelerin varlığı çevreye zararlı olabilir ve insane sağlığına yönelik potansiyetki gösterebilir.

TR

	Ocak	Diğerleri
Yıl	3	2

Sorunlar	Muhtemel nedenler Çözüm	Sorunlar	Muhtemel nedenler Çözüm
Brülör yanmıyor	- Gaz erişimi hatalıdır- Detantör çalışmamaktadır- Hortum, vana, venturi tüpü veya brülörün delikleri tıkalıdır- Venturi tüpü enjektörü örtmemektedir	Yağ anormal bir şekilde almıyor.	levlzgaranın ısısı fazla yüksek debiyi azaltınız- Brülörün üzerinde yer alan, koruma sacını temizleyiniz- Yağ toplama kabını temizleyiniz
		Brülör, kibritle yanmakta, ama “manyetolu çakmak” la yanmıyor	- Kusurlu düğme, tel veya elektrot. Ateşleyicinin kablo bağlantılarını kontrol ediniz.- Bağlantı seramiği ve kablosunun durumunu kontrol ediniz- S.A.V. bakınız.
Brülör tutukluk yapıyor ya sönyyor	daGaz olup olmadığını kontrol ediniz- Boru bağlantısını kontrol ediniz- S.A.V. bakınız
Değişken üflemeli alev	- Yeni tüpte hava olabilir. Tüpü çalıştırmaya devam ediniz aksaklık giderilecektir.- S.A.V. bakınız	Bağlantı seviyesinde alevli kaçak	- Bağlantıda gaz kaçağı var- Bir an evvel gaz erişimin kapatınız- S.A.V. bakınız- Venturi tüpü veya enjektörü tıkalı- S.A.V. bakınız
Brülör yüzeyinde fazla alacaı alevler	- Enjektör taşıyıcı, venturi tüpüne yanlış yerleştirilmiştir. Venturiyi tekrar yerleştiriniz.- Venturi tüpü tıkanmıştır (örümcek ağları). Venturiyi temizleyiniz- S.A.V. bakınız	Yetersiz ısı	- Hasarlı vana
		Ayar düğmesinin arkasında alevli kaçak	- Cihazı durdurunuz- Tüpü kapatınız- S.A.V. bakınız
Enjektörde alev	- Tüp hemen hemen boşalmıştır- Tüpü değiştiriniz. Aksaklık ortadan kalkacaktır- S.A.V. bakınız	Konsol altında alevli kaçak	- Cihazı durdurunuz- Tüpü kapatınız- S.A.V. bakınız

Χρήση και συντήρηση
