Vlastnosti	Detaily
Typ grilu	Gril na plyn
Počet hořáků	3 hořáky z nerezové oceli
Plocha pro vaření	Přibližně 2 200 cm²
Celkový výkon	10,5 kW
Materiál roštu	Smaltovaný litinový rošt
Zapalování	Piezo zapalování
Sběrač tuku	Ano, s odnímatelnou miskou
Rozměry (D x Š x V)	Přibližně 145 x 61 x 113 cm
Hmotnost	Přibližně 45 kg
Použití	Ideální pro venkovní grilování, snadno přenosný
Údržba	Doporučuje se pravidelné čištění roštů a sběrače tuku
Bezpečnost	Používejte pouze venku, držte dál od hořlavých materiálů
Součástí příslušenství	Nespecifikováno
Záruka	2 roky

Často kladené otázky - 3 Series Classic LS Plus D CAMPINGAZ

Jak zapálit gril CAMPINGAZ 3 Series Classic LS Plus D?

Pro zapálení grilu otevřete víko, otevřete plynový ventil na lahvi, poté stiskněte tlačítko elektronického zapalování a současně otočte ovládacím knoflíkem požadované zóny vaření.

Jak vyčistit gril po použití?

Nechte gril úplně vychladnout, poté vyjměte rošty a očistěte je kovovým kartáčem. Vnitřek otřete vlhkým hadříkem a použijte vhodný čistič pro nerezové ocelové povrchy.

Jaký typ plynu mohu použít s tímto grilem?

CAMPINGAZ 3 Series Classic LS Plus D je navržen pro provoz s propanem nebo butanem. Ujistěte se, že používáte správný typ plynu podle vaší oblasti.

Jak nastavit teplotu vaření?

Teplotu můžete nastavit otočením ovládacích knoflíků zón vaření. Pro pomalé vaření použijte nízkou teplotu, pro rychlejší vaření zvyšte teplotu.

Proč se gril nezapaluje?

Zkontrolujte, zda je plynová láhev otevřená a zda je v ní plyn. Také se ujistěte, že zapalovací elektrody jsou čisté a v dobrém stavu. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak skladovat gril v zimě?

Pro skladování grilu jej důkladně vyčistěte, odstraňte plynovou láhev a přikryjte jej vhodným obalem, aby byl chráněn před povětrnostními vlivy.

Lze gril používat uvnitř?

Ne, důrazně se nedoporučuje používat tento gril uvnitř kvůli riziku otravy oxidem uhelnatým.

Jaké příslušenství se doporučuje pro CAMPINGAZ 3 Series Classic LS Plus D?

Doporučuje se používat rošty, grilovací náčiní, ochranný obal a teploměr pro sledování teploty potravin.

Jak vyměnit vadnou součást?

Pro výměnu vadné součásti kontaktujte zákaznický servis Campingaz, abyste získali náhradní díly, a postupujte podle pokynů v uživatelské příručce.

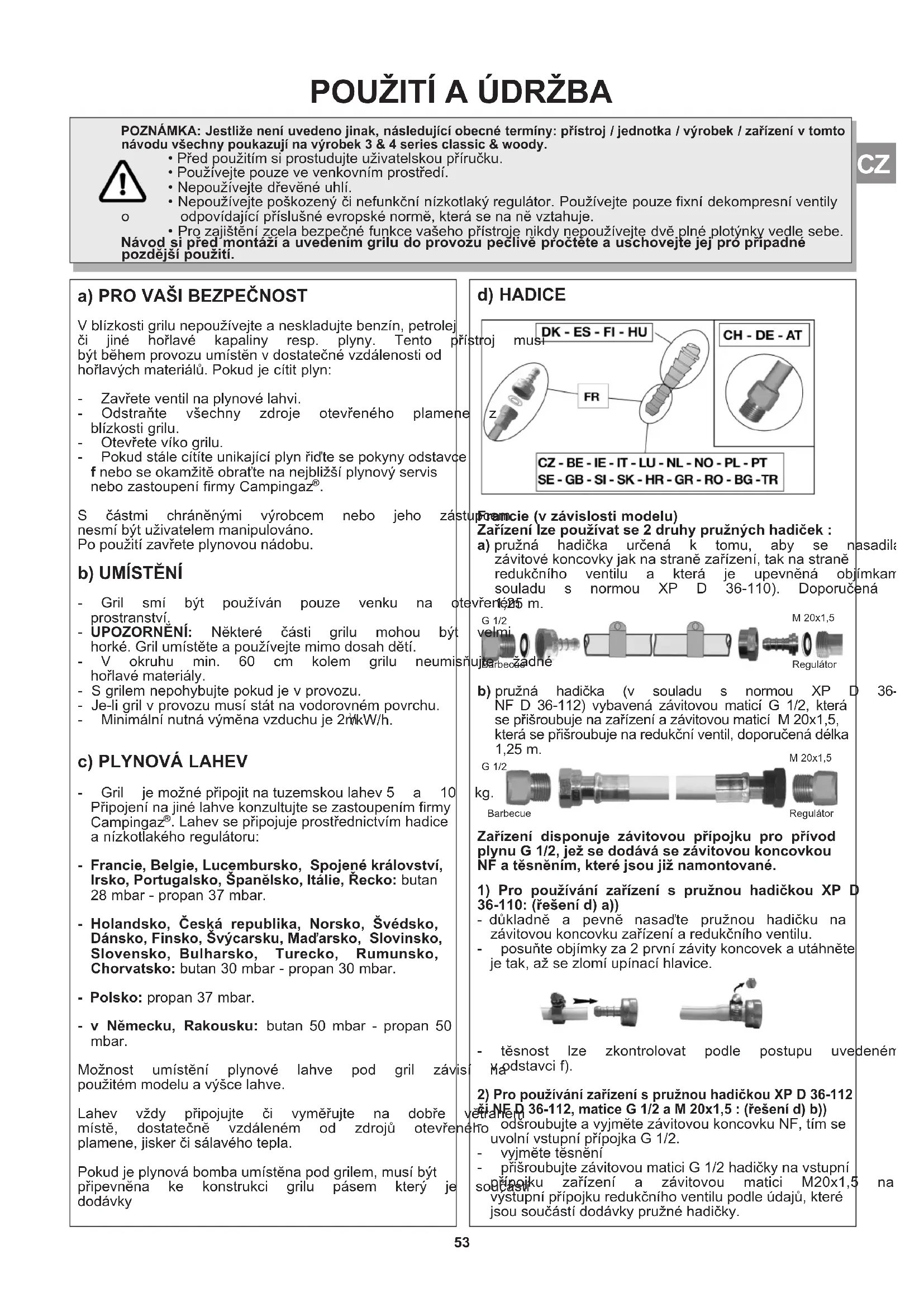

NÁVOD K OBSLUZE 3 Series Classic LS Plus D CAMPINGAZ

POZNÁMKA: Jestliže není uvedeno jinak, následující obecné termíny: přístroj / jednotka / výrobek / zařízení v tomto návodu všechny poukazují na výrobek 3 & 4 series classic & woody.

。

• Před použitím si prostudujte uživatelskou příručku.
• Používejte pouze ve venkovním prostředí.
  • Nepoužívejte dřevěné uhlí.
• Nepoužívejte poškozený či nefunkční nízkotlaký regulátor. Používejte pouze fixní dekompresní ventily odpovídající příslušné evropské normě, která se na ně vztahuje.
• Pro zajištění zcela bezpečné funkce vašeho prístroje nikdy nepouživejte dvě plné plotýnky vedlé sebe. Návod si před montaží a uvedením grilu do provozu pečlivě pročtete a uschovejte jej pro prípadné pozdějsí použití.

a) PRO VAŠI BEZPEČNOST

V blízkosti grilu nepoužívejte a neskladujte benzín, petrolej či jiné hořlavé kapaliny resp. plyny. Tento p být během provozu umístěn v dostatečné vzdálenosti od hořlavých materiálů. Pokud je cítit plyn:

• Zavřete ventil na plynové lahvi.
• Odstraňte všechny zdroje otevřeného plamene blízkosti grilu.
• Otevřete víko grilu.
• Pokud stále cítíte unikající plyn říd'te se pokyny odstavce f nebo se okamžitě obrat'te na nejbližší plynový servis nebo zastoupení firmy Campingaz®.

S částmi chráněnými výrobcem nebo jeho zást nesmí být uživatelem manipulováno. Po použití zavřete plynovou nádobu.

b) UMÍSTĚNÍ

• Gril smí být používán pouze venku na o prostranství.
• ÚPOZORNĚNÍ: Některé části grilu mohou být horké. Gril umístěte a používejte mimo dosah dětí.
• V okruhu min. 60 cm kolem grilu neumisň hořlavé materiály.
• S grilem nepohybujte pokud je v provozu.
• Je-li gril v provozu musí stát na vodorovném povrchu.
• Minimální nutná výměna vzduchu je 2m/kW/h.

c) PLYNOVÁ LAHEV

• Gril je možné připojit na tuzemskou lahev 5 a 10 Připojení na jiné lahve konzultujte se zastoupením firmy Campingaz®. Lahev se připojuje prostřednictvím hadice a nízkotlakého regulátoru:
• Francie, Belgie, Lucembursko, Spojené království, Irsko, Portugalsko, Španělsko, Itálie, Recko: butan 28 mbar - propan 37 mbar.
• Holandsko, Česká republika, Norsko, Švédsko, Dánsko, Finsko, Švýcarsku, Maďarsko, Slovinsko, Slovensko, Bulharsko, Turecko, Rumunsko, Chorvatsko: butan 30 mbar - propan 30 mbar.
• Polsko: propan 37 mbar.
• v Německu, Rakousku: butan 50 mbar - propan 50 mbar.

Možnost umístění plynové lahve pod gril závis použitém modelu a výšce lahve.

Lahev vždy připojujte či vyměřujte na dobře místě, dostatečně vzdáleném od zdrojů otevřer plamene, jisker či sálavého tepla.

Pokud je plynová bomba umístěna pod grilem, musí být připevněna ke konstrukci grilu pásem který je dodávky

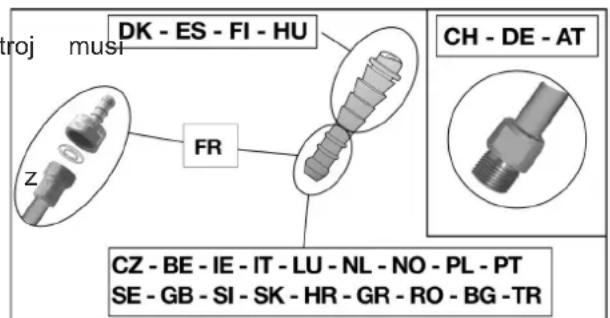

d) HADICE

troj musi DK - ES - FI - HU FR CH - DE - AT CZ - BE - IE - IT - LU - NL - NO - PL - PT SE - GB - SI - SK - HR - GR - RO - BG - TR

Framcie (v závislosti modelu)

Zařízení lze používat se 2 drúhy pružných hadiček :

a) pružná hadička určená k tomů, aby se nasadila závitové koncovky jak na straně zařízení, tak na straně redukčního ventilu a která je upevněná objímkan souladu s normou XP D 36-110). Doporučená

G 1/2 velmi jbarbeced žadné M 20x1,5 Regulator

b) pružná hadička (v souladu s normou XP D 36-NF D 36-112) vybavená závitovou maticí G 1/2, která se přišroubuje na zařízení a závitovou maticí M 20x1,5, která se přišroubuje na redukční ventil, doporučená délka 1,25 m.

G 1/2 kg. Barbecue M 20x1,5 Regulátor

Zařízení disponuje závitovou přípojku pro přívod plynu G 1/2, jež se dodává se závitovou koncovkou NF a těsněním, které jsou již namontované.

1) Pro používání zařízení s pružnou hadičkou XP D 36-110: (řešení d) a))

- důkladně a pevně nasadte pružnou hadičku na závitovou koncovku zařízení a redukčního ventilu. - posuňte objímky za 2 první závity koncovek a utáhněte je tak, až se zlomí upínací hlavice.

- těsnost lze zkontrolovat podle postupu uvedeném Ma odstavci f).

2) Pro používání zařízení s pružnou hadičkou XP D 36-112 či NE D 36-112, matice G 1/2 a M 20x1,5 : (řešení d) b))

no odšroubujte a vyjměte závitovou koncovku NF, tím se uvolní vstupní přípojka G 1/2.

- vyjměte těsnění - příšroubujte závitovou matici G 1/2 hadičky na vstupní přípojku zařízení a závitovou matici M20x1,5 součáství vystupní přípojku redukčního ventilu podle údajů, které jsou součástí dodávky pružné hadičky.

CZ

14

• pro upevnění vstupní přípojky zařízení použijte klíč-a pomocí jiného klíče utáhněte či povolte závitovou-matici.
• pro upevnění výstupní přípojky redukčního ventilu použijte klíč.
• těsnost lze zkontrolovat podle postupu uvedeném v odstavci f).

Zkontrolujte, zda se pružná hadička navíjí aniž by se zkrutila, natahovala či se dotýkala stěn zařízení. Hadičku je nutné vyměnit, jakmile dosaženo datumu životnosti, který je na ni uve vždy, pokud bude poškozena či popraskána.

Belgie, Lucembursko, Spojené království, Irsko, Portugalsko, Španělsko, Itálie, Chorvatsko, Recko, Holandsko, Česká republika, Norsko, Švédsko, Dánsko, Finsko, Švýcarsku, Maďarsko, Slovinsko, Slovensko, Bulharsko, Turecko, Rumunsko, Polsko:

Přístroj je dodáván včetně kruhové přechodky. K přívodu plynu se použije pružné hadice homologované na propan a butan. Nesmí být delší než 1,20 m. V případě poškození vykazuje-li praskliny, nebo vyžadují-li to místní předpisy nebo končí-li jeho životnost, musí být vyměněn. Hadice musí být zajištěná dvěma pásovými sponami.

Švýcarsku, v Německu, Rakousku:

K přístrojí lze použít pouze hadici, homologa na propan a butan. Délka nesmí přesáhnout V případě poškození, vykazuje-li praskliny, nebo vyžadují-li to místní předpisy nebo končí-li jeho životnost, musí být vyměněn. Hadici nenatahujte ani nekrutte. Hadice musí být vedena stranou míst, jež se mohou zahřát.

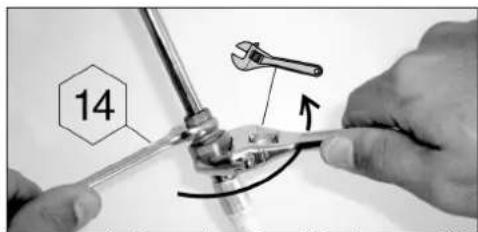

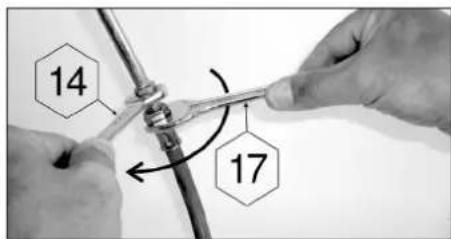

Připojení pružné hadice: k připojení hadice k přechodce přístroje uvolněte matici hadice pevným tahem nikoliv násilím za použití dvou klíčů:

• klíče č. 14 pro blokaci přechodky
• klíče č. 17 na matici hadice

14 17

e) VÍKO

Víko otvírejte opatrně, zejména je-li gril v provozu. Při otevřeném víku se nenaklánějte nad gril.

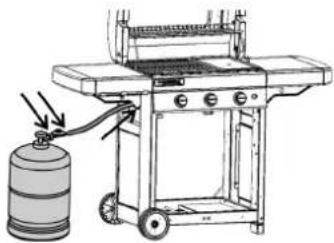

f) KONTROLA TĚSNOSTI

1) Pracujte venku v dostatečné vzdálenosti od zdrojů vznícení (otevřený plamen, jiskry, sálavé teplo). Nekuřte.
2) Ujistěte se, že regulační knoflíky jsou v poloze zavřeno (OFF) (●).
3) Přesvědčte se, ža hadice je na obou koncích nasunuta až nadoraz a zajištěna sponami.
4) Našroubujte nízkotlaký regulátor na lahev. Přitom řídte návodem k použití regulátoru.
5) Případný únik nezjišťujte pomocí ohně, nýbrž použijte

kapalinu sloužící k detekci úniku plynu.

DÜLEŽITÉ: nikdy nehledejte místo úniku plynu otevřenym plamenem.

6) Pěnivý roztok naneste na všechny spoje lahev/regulátor/hadice/gril (regulační knoflíky jsou stále v poloze zavřeno). Otevřete ventil na lahvi.

klič ovou u m

7) V místě úniku plynu se tvoří bublinky.

8) Unik plynu můžete odstranit dotažením spoje, případně

kyměnou vadného dílu. Gril, ze kterého uniká píkdy nepoužívejte.

9) T'zavřete ventil na lahvi. Kontrolu těsnosti prováděj eden' a při každé výměně lahve, nejméně však jednou ročně.

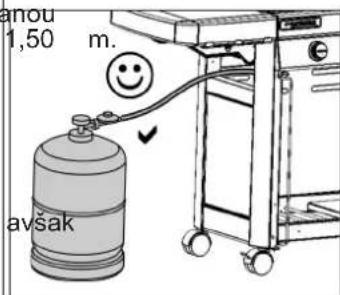

g) PŘED POUŽITÍM

Před použitím si pozorně přečtěte celý návod k použití.

Ujistěte se, že:

- Nedochází k úniku plynu.

- Venturiho trubice není ucpaná.

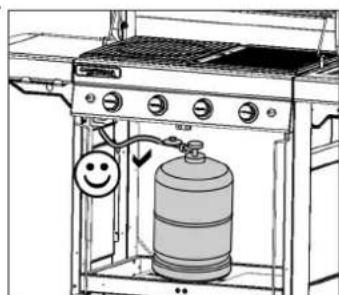

- Hadice se nedotýká částí, které se při provozu zahřívají.

anou 1,50 m. avšak

že případně nejsou ucpány větrací otvory pláště zásobníku plynu.

- že je/jsou sběrná nádoba(y) na tuk správně zasunutá(é) do příslušného oddílu a že je/jsou ve správné poloze, zasunutá(é) na doraz.

- že 6 odnímatelných dílů nádoby je zpět na svém místě (viz odstavec p) Čištění a údržba)

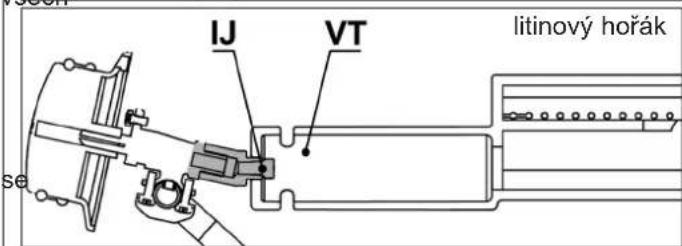

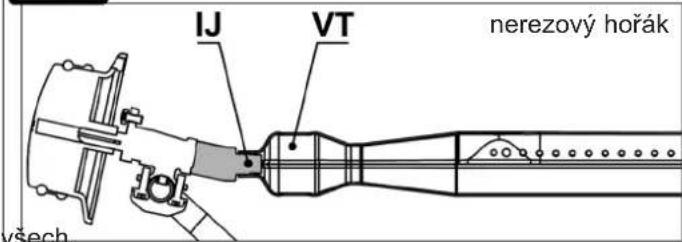

Zkontrolujte zda ventily (VT) zapadly do Venturiho trubice (IJ).

IJ VT nerezový hořák všech

IJ VT litinový hořák se

h) ZAPALOVÁNÍ HOŘÁKŮ GRILU

• Otevřete víko grilu.
• Zkontrolujte, zda jsou ovládací knoflíky v poloze „Vypnuto” - „OFF” (O).
• Stiskněte a otočte ovládací knoflík proti hodinových ručiček a nastavte jej do polohy průtoku (4).

- Pokud je váš gril vybaven piezoelektrickým zapalovačem:

Okamžitě stiskněte tlačítko zapalovače (⚡), až dojde k jeho cvaknutí.

- Pokud je váš gril vybaven elektrickým výbojovým zapalovačem:

Okamžitě stiskněte tlačítko zapalovaní ( ). tvorbě jisker. Stisknutí udržujte po několik s dokud se hořák nezapálí.

- Pokud hořák nechytne po 4 až 5 pokusech, vyčkejte 5 minut, teprve poté se znovu pokuste hořák zapálit.

Jakmile bude hořák zapálený, existují 2 možn zapálit další hořák:

• 1. možnost spočivá v tom, že zopakujete zapalování tak, jak je popsána výše ;
- 2. možnost spočívá v tom, že zapálíte hořák, který se nachází napravo či nalevo od 1. zapáleného hořáku, poté zapálíte postupně ostatní hořáky otáčením ovládacího knoflíku do polohy plného průtoku (⚡️).

- Pokud piezoelektrické nebo elektrické zapalování nefunguje, použijte ruční zapálení (viz následující odstavec).

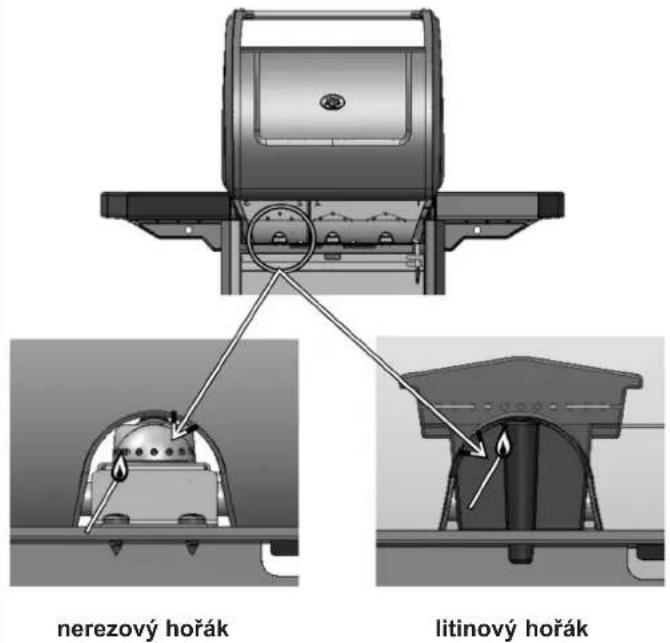

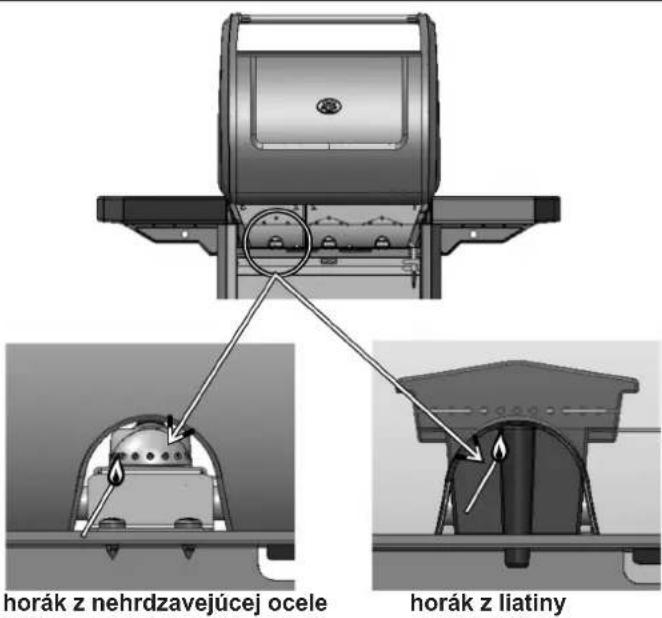

i) RUČNÍ ZAPALOVÁNÍ HOŘÁKU GRILU

• Otevřete víko grilu.
• Zkontrolujte, zda jsou ovládací knoflíky v poloze „Vypnuto” - „OFF” (O).
• Žapalte zápalku a přibližte ji k hořáku směrem od zadní části grilu.
• Otevřete víko grilu.
• Zkontrolujte, zda jsou ovládací knoflíky v poloze „Vypnuto” - „OFF” (O).
• Zapalte zápalku a přibližte ji k hořáku směrem od zadní části grilu.

nerezový hořák litinový hořák

- Stiskněte a otočte ovládací knoflík proti hodinových ručiček ( 🚫 ).

j) ZHÁŠENÍ GRILU

Otočte ovládací knoflíky do polohy vypnuto (OFF) (O) a zavřete ventil na lahvi.

směru

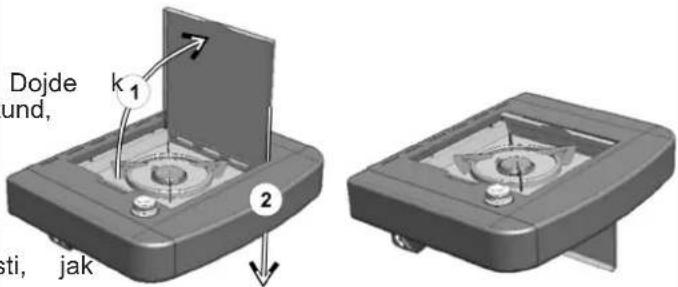

k) ZAPÁLENÍ POSTRANNÍHO VAŘIČE

(u modelů vařičem vybavených)

Vařič může být používán při vypnutém i zapnutém grilu. Před zapálením outdoorového vaříče se ujistěte, že víko je otevřené a odkloněné stranou. Zapálení: Otevřete ventil na lahvi.

Dojde und, sti, jak k 1 2

operaci

Zkontrolujte, že mezi lahví a vařičem nedochází k úniku plynu. Zkontrolujte, že hadice spojující hořák vařičem je v bezvadném stavu.

Otevřete ventil outdoorového vaříče (ve směru +).

• Pokud je váš gril vybaven piezoelektrickým zapalovačem:
  Stiskněte tlačítko zapalovače, umístěné napravo od ovládacího panelu, označené piktogramem ( ), až dojde k jeho cvaknutí. V případě potřeby stiskně 3krát až 4krát.

- Pokud je váš gril vybaven elektrickým výbojovým zapalovačem:

Okamžitě stiskněte tlačítko zapalování ( ). Do tvorbě jisker. Stisknutí udržujte po několik sekund dokud se hořák nezapálí.

Nepoužívejte nádoby s průměrem menším než nebo větším neš 24 cm.

12

I) ZHASNUTÍ POSTRANNÍHO VAŘIČE

(u modelů vařičem vybavenych)

Uzavřete přívod plynu otočením ovládacího knoflíku (ve směru -) až nadoraz. Pokud právě nepoužíváte gril uzavřete také ventil na lahvi.

m) OSVĚTLENÍ KONZOLE (závislé na modelu)

Osvětlovací systém konzole je napájen 4 bateriemi typu AA (LR06), které se dodávají spolu s grilem. Krabice s bateriemi je umístěná na přední levé podpěře za levými dvířky.

Odstraňte kryt bateriové krabice jeho vysunutím směrem vzhůru. Zasuňte do krabice baterie, dbejte na správnou polaritu, dle označení, a následně vraťte kryt.

K zapnutí nebo vypnutí osvětlení stiskněte spínač umístěný nalevo od konzole, o tímto piktogramem.

smeru VÝMĚNA PLYNOVÉ LAHVE

• Vyměnu provádějte vždy v dobře větraném v dostatečné vzdálenosti od zdrojů vznícení (otevřený plamen, zdroj jisker, sálavé teplo).
• Otočte ovládací knoflíky do polóhy vypnuto (OFF) (O) a

12

uzavřete ventil na lahvi.

• Odšroubujte regulátor a přesvědčte se, že těsnění je na svém místě a v bezvadném stavu.
• Postavte lahev na její místo a znovu připojte regulátor. Zkontrolujte, zda hadice není natažená či překroucená. ZKONTROLUJTE TĚSNOST SPOJŮ.

o) PROVOZ

Doporučujeme používat ochranné rukavice, aby nedošlo k popálení při dotyku s horkými částmi grilu.

Během prvního použití nechte grilovací rošt (zavřete sklápěcí víko) s hořáky v poloze plného průtoku ( ♣ ) přibližně po dobu 30 minut tak, výrobků vyprchaly pachy nátěrů.

Při běžném provozu doporučujeme gril několik předehřívat, aby se dostal na správnou grilovací teplotu.

Rychlost opékání lze uzpůsobit podle polohy nastavovacích tlačítek : mezi polohou plného (4) a polohou středního průtoku ( ).

Než rozložíte potraviny na grilovací rošt, potřete jej zlehka jedlým olejem, abyste zabránili nežádoucímu p potravin.

Abyste zabránili vznícení tuku během grilování, odstraňte masa přebytečný tuk. K potlačení šlehání pla pečení tučného masa je zapotřebí pečení pro sníženém výkonu, v případě potřeby lze na několik minut dokonce vypnout jeden nebo i více hořáků. grilování gril očistěte, abyste zabránili nežádoh hromadení mastnot, a snížili tak nebezpečí vznícení.

V závislosti na modelu může váš gril být litinovou pečící deskou. Tato deska má dvě pečící plochy: jednu žebrovanou, která umožňuje pečení masa, a jednu hladkou na pečení ryb, měkkýšů, zeleniny atd.

Důležitá poznámka :

Pokud se během provozování zařízení jeden či hořáků vypne, ihned uveďte nastavovací tlačítka polohy „OFF“ (O). Vyčkejte 5 minut, aby se mohl uvolnit nespálený plyn. K novému zapalování přikročte teprve až po uplynutí této doby.

p) ČIŠTĚNÍ A ÚDRŽBA

• Gril žádným způsobem neupravujte. Případná může být nebezpečná.
• Abyste uchovali gril v perfektním stavu, doporučujeme jej čistit periodicky po každých 4 až 5 použitích.
• Před čištěním vyčkejte až gril úplně vychladne.
• Zavřete ventil na lahvi.

Hořák je třeba vyčistit a zkontrolovat každé Vyjměte hořák a zkontrolujte, že Venturiho trubice hořáku není znečištěna či ucpána (např. pavučinou). nečistota může být příčinou nižšího výkonu grilu a může dokonce způsobit vznícení plynu mimo hořák.

Hořák celý omyjte roztokem na mytí nádobí. Je-li to nezbytné použijte namočený kovový kartáč.

Před opětovným použitím zkontrolujte, zda jsou všechny otvory hořáku čisté a suché. Je-li to nezbytné použijte k pročištění otvorů kovovy kartáč.

Namontujte hořák zpět na jeho místo (část MONTÁŽ GRILU).

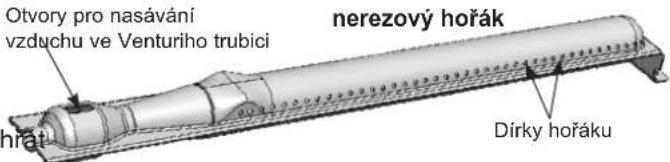

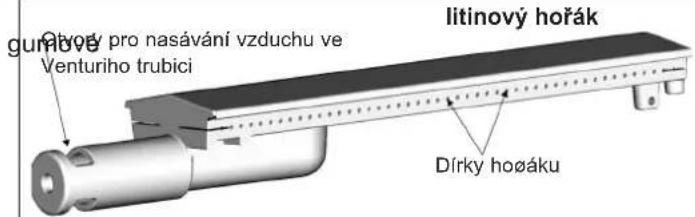

Vyčistěte ústí Venturiho trubice (viz níže uvedený obrázek) nebo případně hořák.

litinový hořák Gumbový pro nasávání vzduchu ve Venturiho trubici Dírky hoáku

Otvory pro nasávání vzduchu ve Venturiho trubici nerezový hořák drát Dirky hořáku

by PAMATOJE:

časté čištění hořáku jej udržuje

v. dobrém stavu a snižuje nebezpečí oxidace | vyvc působením kyselin, které vznikají ze zbytků potravin Nicméně přiměřená oxidace hořáku je normální.

OVLÁDACÍ PANEL

průtčas od času omyjte tyto části grilu saponátem. Nepoužívejte abrazivní čistící prostředky.

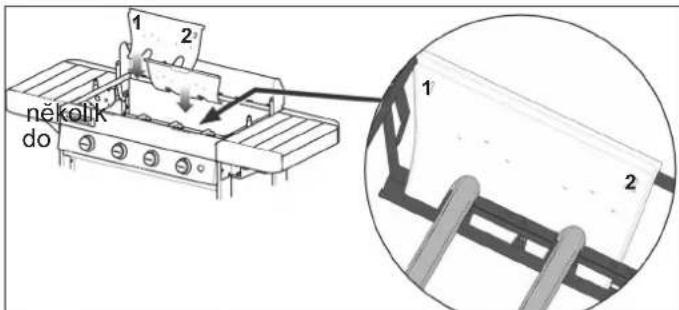

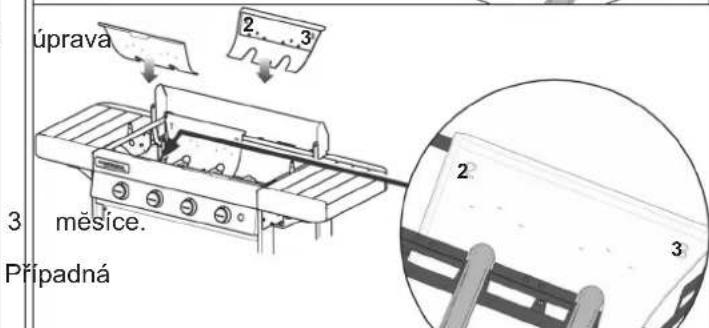

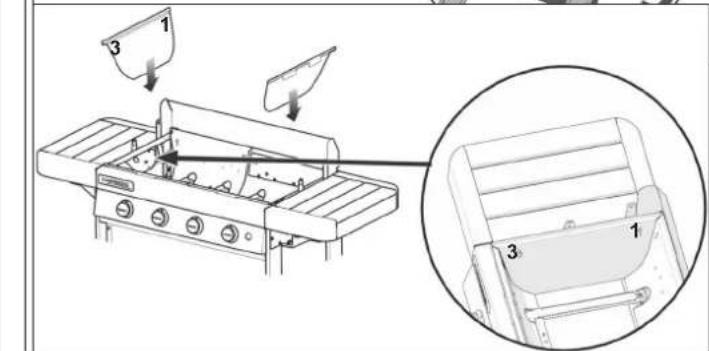

STĚNA TOPENIŠTĚ

ipékaní usnadnění čištění topeniště Campingaz InstaClean™ – koncept odnímatelného topeniště.

Díky technologii Campingaz InstaClean™ lze všechny

mengily pědoby během jedné minuty a bez použití nástrojů vádevýjmouť a umýt v myčce na nádobí. V závislosti na stuphi znečištění těchto dílů může být zapotřebí je před

Po vložením do myčky vydrhnout kartáčem, aby se dosáhlo ko nejúplnějsího vyčištění. Návod k vyjmutí a opětovné instalaci těchto dílů naleznete v instalačním manuálu. K opětovnému složení po čištění nejdříve instalujte obě

vybaven s čiselnou značkou „1-2“, poté stěny značkou „2-3“ a nakonec obě postranní stěny „3-1“.

nékolik do 1 2 1 2

úprava 2..3 3 měsice. Případná 2 3

V závislosti na modelu může váš gril být vybaven jednou nebo dvěma sběrnými nádobami na tuk. Doporučujeme ji/je po každém použití vyčistit. Lze ji/je mýt v myčce na nádobí.

K usnadnění čistění je šířka sběrných nádob nastavena na velikost, která je umožňuje před zahájením provozu grilu zakrýt kusem běžného alobalu, koupit v obchodech s potravinami a domácími potřebami. Po použití grilu alobal vždy vyhodťe.

Na dno sběrné nádoby na tuk lze též množství písku, které bude absorbovat tuk při pečení. Po každém pečení písek vyhod'te.

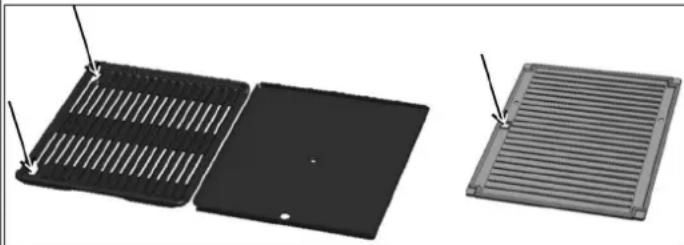

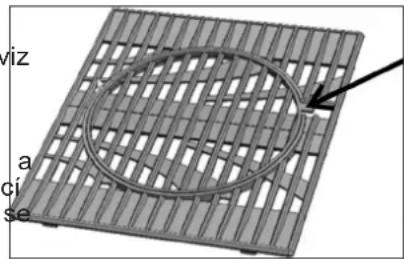

GRILOVACÍ TÁL A ROŠT

Grilovací tál a rošt jsou smaltované.

Před započetím jakéhokoli čištění je nejdříve zchladit. Na čištění grilu použijte čistící sprej Campingaz® (Campingaz® BBQ Cleaner Spray) a kartáče.

Grilovací tál a rošt můžete mýt v myčce. Před umístěním do myčky je často zapotřebí je vydrhnout houbou nebo kartáčem, aby se odstranily zbytky, které se přilepily na povrchy dílů topeniště.

Vyjmutí grilovacího tálu a roštu se provádí prstů do přítomných otvorů, nadzdvihnutím a převzetím do druhé ruky.

Litinový rošt, tvořený 2 díly (viz odstavec r) níže), se demontuje ve dvou krocích. Nejprve se vyjme střední díl a následně, s pomocí přítomného očka, se vyjme obvodový díl.

DŘEVO (závislé na modelu)

Dřevěné díly grilu jsou z důvodu ochrany a přirozeného vzhledu pokryté ochranným olejem. Nicméně se jedná o živý materiál, který je citlivý na slunečním paprskům, vlhkosti a teplotním změnám. Pro zachování nového vzhledu Vašeho grilu doporučujeme, abyste ho pokryli ochranným po Campingaz, který se prodává jako doplňkové příslušenství.

Důležitá poznámka: dříve než na gril položíte ochranný potah vyčkejte, dokud zcela nevychladne.

Na začátku každé sezóny na tyto dřevěné díly aplikujte hadříkem nebo kartáčem vrstvu Iněného nebo teakového oleje, čímž získají lesklý vzhled a zachová ochrana.

q) SKLADOVÁNÍ

Po použití zavřete ventil na lahvi. Pokud skladujete pro gril ve vnitřním prostoru, demontujte lahev a skladujte ji venku. Pokud skladujete gril venku, doporučujeme používat ochranný obal. Není-li gril používán delší dobu doporučujeme jej skladovat na suchém, krytém místě (např. v garáži).

r) DOPLNKY

V závislosti na modelu může váš gril být vybaven roštem z řady Culinary modular Campingaz®.

na tuk

Litinový rošt Culinary

kto módulazeje tvořen 2 díly:

umístit - středovým dílem.

uvolňovaný

Střed je odnímatelný a lze ho vyměnit některým příslušenství, samostatně prodávaných společností Campingaz®, například:

nech kamenem na pečení pizzy

- pánví wok

- pečící miskou

Koncept Culinary Modular Campingaz® tedy umožňuje transformovat váš gril na skutečnou kompletní outdoorovou kuchyni a použít specifické pomůcky v závislosti na typu připravovaného jídla.

zahutím váš model není vybaven grily z řady Modular Campingaz®, můžete si je koupit také samostatně.

Cul

ADG doporučuje při používání výrobků Campingaz® systématicky používat též doplňky a náhradní díly této značky. ADG odmítá jakoukoliv zodpovědnost v případě škody nebo závady vzniklé používáním doplňků nebo/a náhradních dílů odlišných značek.

s) OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Nezapomínejte na ochranu životního prostředí! Váš přístroj se skládá z materiálu, který může být znovu použit nebo recyklován. Proto jej při odstranění zaneste na místo a obal vyhazujte do tříděného odpadu.

t) DOPORUČENÍ K BATERIÍM

Tento symbol na bateriích znamená, že na jejich životnosti se musí baterie vyjmout z jednotky a recyklovat nebo řádně zlikvidovat. Baterie se nesmí vyhazovat do běžného komunálního odpadu, usí se dopravit na sběrné místo (na skládku). Pokyny poskytnou místní úřady. Nikdy je nevyhazujte vámiespalujte je: přítomnost určitých látek (Hg, Pb, n, Ni) v použitých bateriích může ohrožovat životní věně liidské zdraví.

Vám

ELEKTRICKY A ELEKTRONICKY ODPAD

Tento symbol znamená, že elektrický systém přístroje patří do tříděného odpadu. Elektrický systém je nutné po ukončení životnosti zlikvidovat. Elektrický systém by neměl být vyhozen současně s netříděným komunálním odpadem. Oddělený

sesbějodpadů zajistí opětovné použití, recyklaci a jiné formy využití recyklovatelných materiálů obsažených v odpadu. Elektrický systém zařízení odevzdejte do sběrného dvora. Pokyny vám poskytnou místní úřady. Nikdy ji nevyhazujte do přírody a nespalujte jí: přítomnost nebezpečných látek v elektrických a elektronických zařízeních může

ohr

kladžiyetní prostředí a lidské zdraví.

skladujte

čujeme

delší dobu

místě

sb

na

[Non-Text]

se

[Non-Text]

[Non-Text]

ujte

•

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

stém

rick

•

[Non-Text]

ený

广力云

[Non-Text]

[Non-Text]

[Non-Text]

-

on

[Non-Text]

	Hořák Ostatní
Roky 3	2

CZ

ZÁVADA	PŘÍČINA PŘÍČINA
Hořák nelze zapálit	- nedostatečný přívod plynu- nefunkční regulátor- hadice, ventil, tryska, Venturiho trubice nebo hořák jsou ucpány- Venturiho trubice není správně nasazena na trysce- obraťte se na servisní středisko Campingaz
Plamen v jakémkoliv spoji	- unikající plyn ve spojení- okamžitě zavřete ventil na lahvi- dotáhněte spoje a přezkoušejte těsnost- obraťte se na servisní středisko Campingaz
Hořák hoří “neklidně” nebo samovolně zhasíná	- zkontrolujte přívod plynu- zkontrolujte hadicové spoje- obraťte se na servisní středisko Campingaz
Hořák nehoří kolem dokola rovnoměrně	- vadnž nebo ucpaný hořák- ucpaná tryska- obraťte se na servisní středisko Campingaz

ZÁVADA
Nadměrně se tvoří žlutě plameny	- Očistěte ochranný plech, který se nachází nad hořákem.- Očistěte mělkou sběrnou nádobu tuku.- grilovací teplota je příliš vysoká: snižte ji
Nízká teplota	- ucpaná tryska nebo Venturiho trubice: Upravte polohu Venturiho trubice / Očistěte Venturiho trubici.- obraťte se na servisní středisko Campingaz
Hořák lze zapálit zápalkou, ale nikoliv pomocí piezozapalování	- vadný piezokrystal, kabel nebo elektroda- zkontrolujte kontakt kabelu zapaalování- zkontrolujte stav kabelu a elektrody
Plameny kolem regulačního knoflíku	- vadný ventil- okamžitě zavřete ventil na lahvi- obraťte se na servisní středisko Campingaz
Plameny kolem ovládacího panelu	- okamžitě zavřete přívod plynu na lahvi- obraťte se na servisní středisko Campingaz

• dôkladne nasad'te ohybnú trubicu na závit bomby.
• odstráňte objímky za prvými 2 vrubmi na stlačte ich až po prasknutie upínacej hlavice.

od

• použite kl'uč na utiahnutie závitu na bombe.
• nepriepustnost' skontrolujte podl'a pokynov v odseku f).

Ked' už je horák zapálený, existujú dve možnosti zapálit' d'alší horák :

- Stlačte a otočte regulačný gombík proti hodinových ručičiek a uvedte ho do polohy výkon (⚡️).

(v závislosti od modelu)

Odstráňte kryt otvoru na držanie batérií posunutím smerom nahor.

Vložte batérie a zároveň skontrolujte ich uvedenú polaritu a potom vrát'te kryt naspät'.

Aby sa potraviny na ražni neprichytávali, potrte pred uložením potravín z'ahka pokrmovým olejom.

Pred čistením počkajte, kým zariadenie nevychladne.

Pred každým čistením počkajte, kým vychladnů.

Na čistenie výrobku používajte čistiaci sprej na

Dôležité : pred použitím ochranného obalu počkajte, až kým gril úplne vychladne.

Tento symbol znamená, že elektrický systém

na likvidáciu odpadu. Po skončení životnosti s
