BRUKSANVISNING IDE84241IB AEG
För att uppnå de bästa resultaten rekommenderas att:
Aktivkolfilter
Innan du kontaktar serviceavdelningen.
Diametern på frånluftsröret ska motsvara diametern på kopplingsringen:
- med rektangulär utgång 222 × 89 mm - med rund utgång 150 mm (*)
Obs: För en korrekt installation av produkten måste man sätta på tejp på rören som har följande egenskaper:
Barnspärren kan aktiveras när produkten är påslagen, men med kokzonerna (och frånluftszonen) avstängda.
Aktivering:
Så här stänger du av timern:
Så här stänger du av timern:
Innan du kontaktar servicecentret

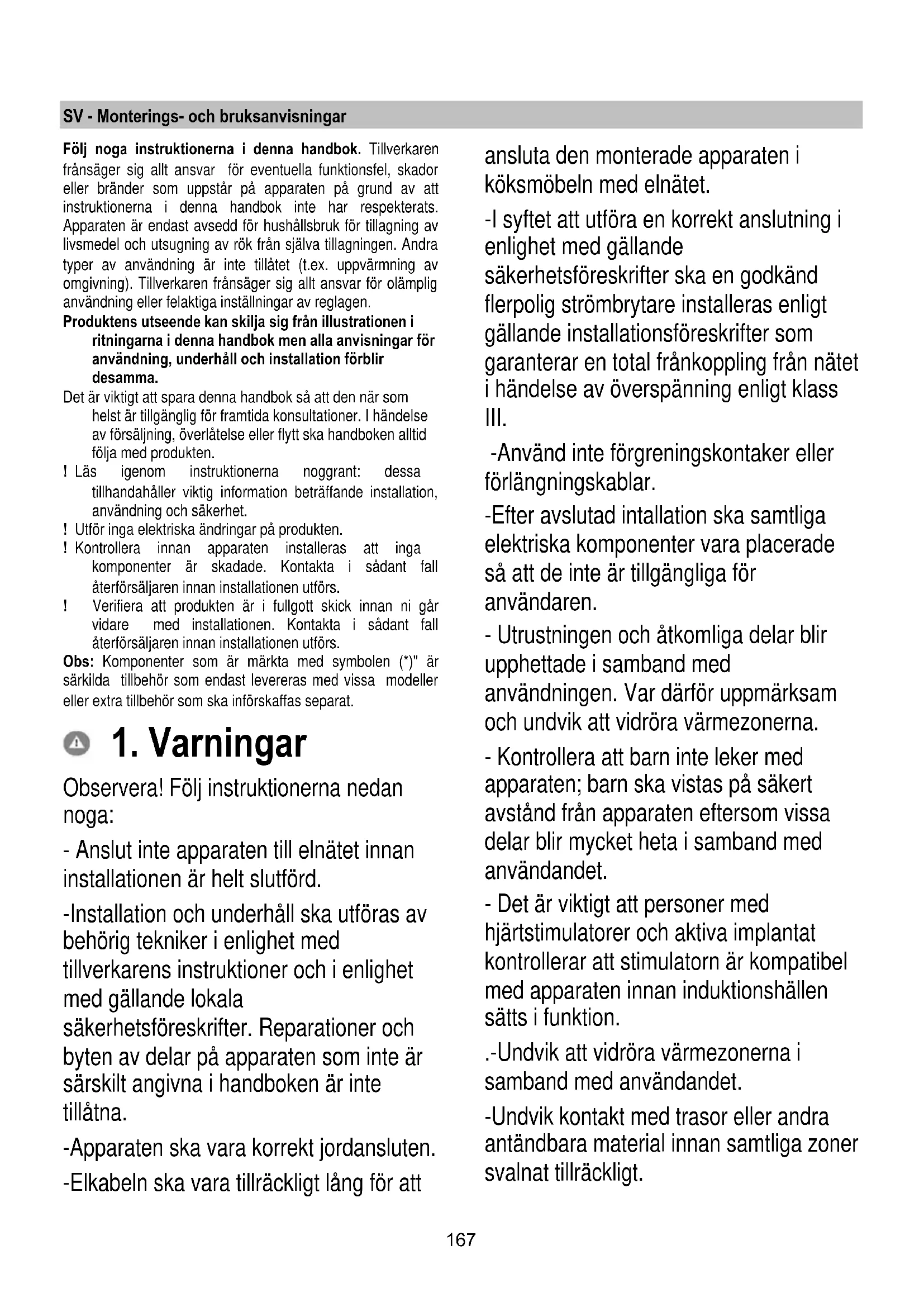

SV - Monterings- och bruksanvisning
Följ noga instruktionerna i denna handbok. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna handbok inte har respekterats. Apparaten är endast avsedd för hushållsbruk för tillagning av livsmedel och utsugning av rök från själva tillagningen. Alla typer av användning är inte tillåtna (t.ex. uppvärmning av omgivningen). Tillverkaren frånsäger sig allt ansvar för olämplig användning eller felaktiga inställningar av reglagen.
Produktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok, men alla anvisningar för användning, underhåll och installation förblir desamma.
Det är viktigt att spara denna handbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt ska handboken alltid följa med produkten.
Läs igenom instruktionerna noggrant: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
Utför inga elektriska ändringar på produkten.
Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.
Verifiera att produkten är i fullgott skick innan ni går vidare med installationen. Kontakta i sådant fall återförsäljaren innan installationen utförs.
Obs: Komponenter som är märkta med symbolen (*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.
1. Varningar
Observera! Följ instruktionerna nedan noga:
- Anslut inte apparaten till elnätet innan installationen är helt slutförd. Installation och underhåll ska utföras av behörig tekniker i enlighet med tillverkarens instruktioner och i enlighet med gällande lokala säkerhetsföreskrifter. Reparationer och byten av delar på apparaten som inte är särskilt angivna i handboken är inte tillåtna. Apparaten ska vara korrekt jordansluten. Elkabeln ska vara tillräckligt lång för att
ansluta den monterade apparaten i köksmöbeln med elnätet.
- I syfte att utföra en korrekt anslutning i enlighet med gällande säkerhetsföreskrifter ska en godkänd flerpolig strömbrytare installeras enligt gällande installationsföreskrifter som garanterar er total frånkoppling från nätet i händelse av överspänning enligt klass III. Använd inte grenkontakter eller förlängningskablar. Efter avslutad installation ska samtliga elektriska komponenter vara placerade så att de inte är tillgängliga för användaren.
- Utrustningen och åtkomliga delar blir upphettade i samband med användningen. Var därför uppmärksam och undvik att vidröra värmezonerna.
- Kontrollera att barn inte leker med apparaten; barn ska vistas på säkert avstånd från apparaten eftersom vissa delar blir mycket heta i samband med användandet.
- Det är viktigt att personer med hjärtstimulatorer och aktiva implantat kontrollerar att stimulatorn är kompatibel med apparaten innan induktionshällen sätts i funktion. Undvik att vidröra värmezonerna i samband med användandet.
- Undvik kontakt med trasor eller andra antändbara material innan samtliga zoner svalnat tillräckligt.
- Placera inte antändbara material på apparaten eller i närheten av den. - Upphettat fett eller olja kan lätt fatta eld. Matlagning med livsmedel som innehåller mycket fett och olja ska ske under uppsikt. - I det fall en spricka uppstår på ytan ska apparaten stängas av för att undvika risken för elektriska stötar. - Apparaten ska inte styras med en extern timer eller en separat fjärrkontroll. - Matlagning på spishällen utan uppsikt med olja eller fett kan medföra risker och orsaka bränder. - Matlagning ska ske under uppsikt. Snabb matlagning ska ske under ständig uppsikt. - Eldsvådor ska ALDRIG släckas med vatten. Slå istället av apparaten och täck eldlågorna till exempel med ett lock eller en brandfilt. Fara för brand: spishällen ska inte användas som avställningsyta. - Använd inte ångrengörare. - Placera aldrig metallföremål såsom knivar, gafflar, skedar och lock på spishällens yta då de kan bli heta. - Innan apparaten ansluts till elnätet, kontrollera att spänningen och effekten som anges på märkplåten (placerad nedtill på apparaten) överensstämmer med elnätets nätspänning och att anslutningskontakten är korrekt. I händelse av tvivel, kontakta en behörig installatör.
Viktigt:
- Efter användandet ska spishällen stängas av med hjälp av kontrollpanelen vilket innebär att kastrullsensorn inte längre fungerar korrekt.
- Undvik att vätskor kokar över, sänk i detta syfte värmen för att koka och värma vätskor.
- Lämna inte kokzonerna påslagna med tomma kastruller och stekpannor eller utan kokkärl.
- När matlagningen avslutats ska den aktuella zonen stängas av.
- Använd aldrig aluminiumfolie för att laga mat och ställ aldrig livsmedel i aluminiumemballage direkt på spishällen. Aluminiumet riskerar att smälta och orsaka allvarliga skador på apparaten.
- Värm aldrig konservburkar som innehåller livsmedel utan att öppna burken: de kan explodera!
Denna varning gäller alla typer av spishällar.
- En hög effekt som till exempel Booster-funktionen är inte lämplig för att värma vissa vätskor, till exempel frityrolja. En alltför hög värme kan utgöra fara. En lägre effekt är att föredra vid denna typ av matlagning.
- Kokkärlen ska vara placerade direkt på spishällen och mitt över kokzonen. Andra föremål får under inga omständigheter vara placerade mellan kokkärlet och spishällen.
- Vid mycket höga temperaturer minskar apparaten automatiskt effektnivån på kokzonerna.
Innan någon typ av rengörings- eller underhållsåtgärder utförs, ska produkten kopplas från nätförsörjningen genom att dra ur kontakten eller koppla från huvudströmbrytaren i bostaden.
Använd arbetshandskar för alla typer av installations- och underhållsmoment.
Apparaten får användas av barn från 8 års ålder och av personer med nedsatt fysisk rörelseförmåga, sensorisk eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, under förutsättning att användandet övervakas eller instruktioner ges angående ett säkert användande av apparaten samt att användaren är medveten om de risker som apparaten medför.
Barn ska hållas under uppsyn så att de inte leker med apparaten.
Rengöring och underhåll får endast utföras av barn om de är under uppsikt. Lokalen ska ha tillgång till ett fullgott ventilationssystem när köksfläkten används samtidigt som annan utrustning som drivs med gas eller andra bränslen.
Fläktkåpan ska rengöras ofta både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), och ni ska följa vad som uttryckligen indikeras i underhållsinstruktionerna.
Försummelse att iaktta föreskrifterna för rengöring av fläktkåpan samt utbyte och rengöring av filtren kan leda till risk för brand.
Det är förbjudet att laga mat över öppen låga.
Tillämpning av öppen låga är skadligt för filtren och kan leda till brand och måste därför alltid undvikas.
Fritering ska göras under kontroll för att undvika att den uppvärmda oljan fattar eld.
OBSERVERA: När spishällen är på kan köksfläktens åtkomliga delar bli varma.
Observera! Anslut inte apparaten till nätförsörjningen förrän installationen är helt slutförd.
Vad gäller de tekniska och
säkerhetsåtgärder som ska vidtas för rökgasavledning, ska bestämmelser som fastställts av lokala behöriga myndigheter strikt iakttas.
Frånluft får inte avledas i ett rör som används för avledning av rökgaser som produceras av gasförbränningsapparater eller andra bränslen.
Använd inte eller lämna köksfläkten utan korrekt isatta lampor eftersom det kan leda till risk för elstöt.
Använd aldrig köksfläkten utan att gallret är korrekt monterat!
Använd endast fästskruvar som levereras med produkten för installation, eller köp rätt typ av skruvar om de inte medföljer apparaten. Använd skruvar av korrekt längd som identifieras i installationshandboken.
När köksfläkten och utrustning som inte försörjs med elektricitet är igång samtidigt, får det negativa trycket i rummet inte överstiga 4 Pa (4 × 10-5 bar).
Denna apparat är märkt i enlighet med EU-direktivet 2012/19/EG om elektriskt och elektroniskt avfall (WEEE). Genom att säkerställa en korrekt skrotning av denna produkt bidrar användaren till att förhindra potentiella negativa konsekvenser för miljön och för vår hälsa.
Symbolen på produkten eller i medföljande dokumentation indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska istället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten ska skrotas enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta lokala myndigheter, ortens sophanteringstjänst eller butiken där produkten inhandlades.
Utrustning som har projekterats, testats och konstruerats i enlighet med standarderna för:
Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- Elektromagnetisk kompatibilitet: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Förslag till en korrekt användning i syfte att reducera miljökonsekvenserna: När ni börjar laga mat ska köksfläkten slås på och ställas på minimihastighet, lämna den dessutom på i ett par minuter efter att matlagningen är klar. Öka endast hastigheten i händelse av stora mängder rök och ånga, och använd endast booster-funktionen i extrema fall. För att hålla luktreduktionssystemet effektivt ska kolfiltret/kolfiltren bytas ut när så är nödvändigt. För att fettfiltret ska fungera effektivt ska det rengöras om nödvändigt. För att optimera och reducera bullret till ett minimum ska kanaliseringssystemets maximala diameter som indikeras i denna handbok användas.
2. Användning
Användning av spishäll
Induktionshällens system grundar sig på det fysiska fenomenet med magnetisk induktion. Detta systems grundläggande egenskap är att det överför energin från generatorn direkt till kastrullen.
Fördelar:
Jämfört med en elektrisk spishäll är induktionshällen:
- Säkrare: lägre temperatur på glasytan.
- Snabbare: kortare tider för uppvärmning av mat.
- Exaktare: hällen reagerar omedelbart på varje kommando.
- Effektivare: 90 % av den upptagna energin förvandlas till värme. När kastrullen tas av hällen, bryts dessutom värmeöverföringen omedelbart vilket eliminerar onödig värmespridning.
2.1 Kokkärl
Använd endast kastruller som är märkta med symbolen.
Viktigt:
För att undvika bestående skador på hällens yta ska följande kokkärl inte användas:
- Kokkärl med ojämn botten.
- Kokkärl i metall med emaljerad botten.
- Kokkärl med skrovlig botten för att undvika att repa hällens yta.
- Placera aldrig varma kastruller och stekpannor på hällens kontrollpanel.
2.1.1 Befintliga kokkärl
Induktionstekniken använder magnetism för att alstra värme. Därför måste kokkärlen innehålla järn. Kontrollera med en vanlig magnet om kastrullen innehåller järn. Kokkärl som inte är magnetiska är inte lämpliga för denna typ av matlagning.
2.1.2 Lämplig bottendiameter
VIKTIGT! I det fall kokkärlet har en felaktig bottendimension aktiveras inte kokzonen.
För att fastställa vilken diameter för respektive kastrull som passar för varje enskild kokzon, se illustrationen i denna handbok.
För att erhålla ett optimalt resultat rekommenderar vi att:
- Använda pannor och kastruller som har samma bottendimension som kokzonen.
- Endast använda pannor och kastruller med plan botten.
- När det är möjligt täcka kokkärlet med ett lock under matlagningen.
- Koka grönsaker, potatis etc. med en liter mängd vatten i syfte att reducera koktiderna.
- Använda tryckkokare för att ytterligare reducera energiförbrukning och koktider.
- Placera kokkärlet mitt över kokzonen som är avbildad på spishällen.
Användning av frånluftssug
Frånluftssystemet kan användas i sugversion med extern avledning eller filtrerande med inre återcirkulation.
Frånluftsversion
Fig.7
Ångorna avleds ut externt genom en rad rörledningar (de ska inhandlas separat) som fästs i den redan medföljande kopplingsflänsen.
Utloppsrörets diameter ska vara likvärdig med kopplingsringens diameter:
- vid rektangulärt utlopp 222 x 89 mm
- vid runt utlopp 150mm*
För ytterligare information, se sidan om fränluftsversionens tillbehör i avsnittet med illustrationer i denna handbok.
Fig. 7c
Anslut produkten till utloppsrör och öppningar i väggen med en likvärdig diameter som luftutloppet (kopplingsfläns).
Användning av utloppsrör och luftöppningar i väggen med en mindre diameter leder till en minskad fränluftskapacitet och en drastisk ökning av buller.
Vi frånsäger oss allt ansvar vad beträffar detta.
! Använd en rörledning av minsta oundgängliga längd ! Använd en rörledning med så få böjningar som möjligt (maximal böjningsvinkel: 90° ! Undvik drastiska ändringar i ledningens tvärsnitt.
Filtrerande version
Fig. 8
Fränluften kommer att filtreras via särskilda fett- och luktfilter innan den återleds in i rummet.
Produkten levereras med alla nödvändiga delar för en standardinstallation med luftavledning i den främre delen av möbelsockeln.
Fyra batterier med högpresterande keramiska filter med aktivt kol ingår redan i leveransen. De keramiska filtren är innovativa modulära kolfilter som regenererar sig (se avsnittet Underhåll - Filter med aktivt kol i denna handbok).
De kemiska och fysiska egenskaperna gör det möjligt att uppnå en högeffektiv luktabsorbering och ett högt mekaniskt motstånd.
För ytterligare information, se sidan om den filtrerande versionens tillbehör i avsnittet med illustrationer i denna handbok.
Fig. 13b
3. Installation
Såväl den elektriska som den mekaniska installationen ska utföras av behörig personal.
Denna hushållsapparat är tillverkad för att fallas in i en bänkskiva (tjocklek 3-6 cm).
Avståndet mellan spishällen och väggen bakom ska vara minst 5 cm och till sidoväggen minst 10 cm.
3.1 Elektrisk anslutning
Fig. 3
Gör apparaten strömlös.
- Installationen ska utföras av behörig, erfaren personal som känner till gällande föreskrifter angående installation och säkerhet. - Tillverkaren frånsäger sig allt ansvar gentemot personer, djur och föremål i det fall föreskrifterna i detta kapitel inte respekteras. - Elkabeln ska vara tillräckligt lång för att spishällen ska kunna tas ur bänkskivan. - Kontrollera att den angivna spänningen på märkplåten som är placerad på spishällens undersida överensstämmer med elnätets spänning i hemmet.
Använd inte förlängningskablar.
- Jordanslutning är obligatorisk enligt lag. - Jordkabeln ska vara 2 cm längre än övriga kablar.
- I det fall köksapparaten inte är utrustad med en elkabel, använd en kabel med en tvärsnittsarea på minst 2,5 mm² för en effekt på upp till 7200 Watt; för högre effekter ska tvärsnittsarean vara 4 mm².
- Ingen del av kabeln får uppnå en temperatur som överskrider lokalens temperatur med 50 °C.
- Apparaten kommer att vara permanent ansluten till elnätet, därför ska anslutningen till elnätet utföras med en godkänd flerpolig strömbrytare som garanterar en total frånkoppling från nätet i händelse av överspänning enligt klass III. Strömbrytaren ska vara lättillgänglig efter avslutad installation.
Obs: för att ansluta hushållsmaskinen med alternativ anslutning, enfas eller trefas, är det nödvändigt att avlägsna den befintliga kabeln och byta ut den med en annan typ av kabel (medföljer inte) som har följande egenskaper:
Enfasanslutning: kabel H05V2V2-F 3G4
Trefasanslutning, kabel H05V2V2-F 5G2,5
Fig. 3b/3c
Observera! Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och att elkabeln är korrekt monterad.
Anmärkning: Produkten är utrustad med funktionen Power Limiter (effektbegränsare) vilket gör det möjligt att ställa in en max. energiabsorption i kW.
Inställningen ska göras vid anslutningen av produkten till nätförsörjningen (senast 2 minuter därefter). För inställningssekvensen av Power Limitation (effektbegränsning), se avsnittet Funktion i handboken.
3.2 Montering
Innan installationen påbörjas:
Kontrollera efter att produkten packats upp att inga skador uppstått i samband med transporten. Kontakta återförsäljaren eller servicekontoret i sådant fall innan installationen påbörjas.
Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
Kontrollera att inget medföljande material (till exempel påsar med skruvar, garantihandlingar etc.) lämnats kvar i emballaget, avlägsna eventuellt och spara det.
Kontrollera också att det finns ett elektriskt uttag i närheten av installationsplatsen.
Förberedelse av köksmöbeln för infällning:
- Produkten kan inte installeras ovanför kylanordningar, diskmaskiner, kakelugnar, ugnar, tvättmaskiner och torktumlare.
Utför alla utskärningsarbeten i köksmöbeln innan spishällen sätts på plats och avlägsna allt sågspån och rester noga.
VIKTIGT: Använd ett (S), ett temperaturbeständigt tätningsmedel, upp till 250°C. Före installationen ska de bänkytor som ska limmas rengöras noggrant för att ta bort alla ämnen som skulle kunna motverka ett bra fäste (t.ex.: avstrykningsmedel, konserveringsmedel, fetter, olja, damm, rester av äldre tätningsbeläggningar osv.); limmet ska fördelas enhetligt över hela ramens omkrets; efter limningen ska det låta torka i ungefär 24 timmar.
OBSERVERA! Det kan uppstå elektriska risker om skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner.
Obs: För en korrekt installation av produkten rekommenderar vi att belägga rörledningarna med ett självhäftande tätningsmaterial med följande egenskaper:
- elastisk film i mjuk PVC, med akrylbeläggning
- som efterföljer standarden DIN EN 60454 - flamskyddsmedel
- utmärkt åldringsbeständighet
- beständig mot temperaturstegringar
- användbar på låga temperaturer
4. Funktion

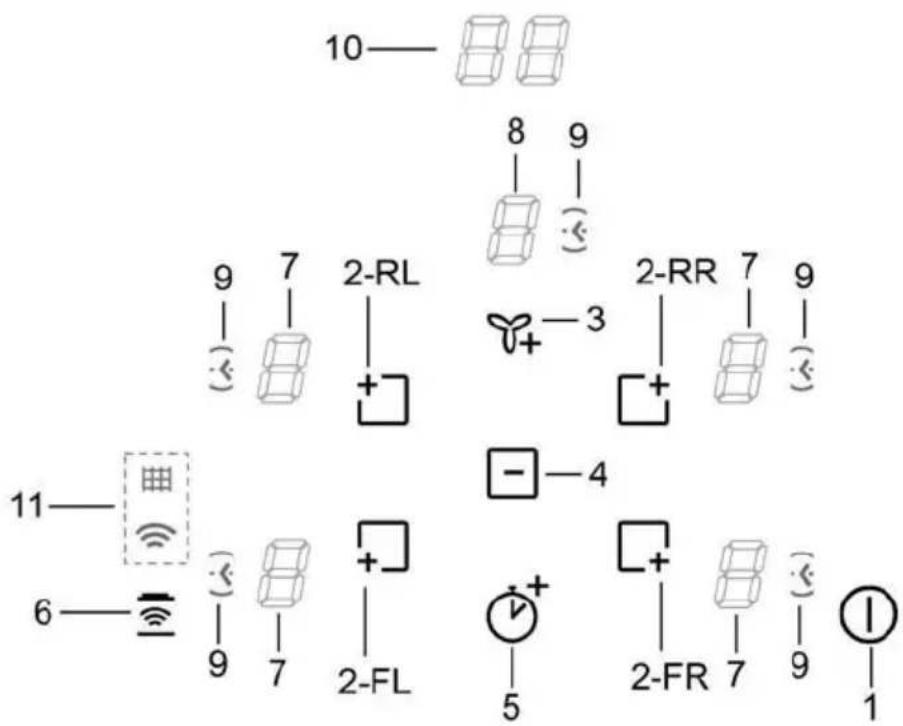

Kontrollpanel
Obs: En lätt vidröring (tryck) på symbolerna är tillräcklig för att välja funktioner.
Knappar
- PÅ/AV för spishäll/frånluftsfläkt på spishäll
- Val av kokzoner, ökning av effektnivå
- Ökning av frånluftshastighet (effekt)
- Minskning av effektnivå Minskning av frånluftshastighet (effekt) Tidsminskning, timer
- Aktivering av timer Tidsökning, timer
- Aktivering av automatiska funktioner Återställning av filtermättnad
Display/LED
- Visualisering av effektnivå
- Visualisering av frånluftshastighet (effekt)
- Indikatorlampa för timer, aktiverad
- Tidsindikator, timer
- Indikator för automatisk frånluftsfunktion Indikator för filterservice
Kokzoner:
RL = bakre vänster
FL = främre vänster
RR = bakre höger
FR = främre höger
ANVÄNDNING AV SPISHÄLL
Innan spishällen sätts i funktion:
Spishällens samtliga funktioner har designats i enlighet med mycket stränga säkerhetsnormer. Därför:
- Aktiveras vissa funktioner inte, eller inaktiveras automatiskt när kokzonerna saknar kokkärl eller när dessa är felplacerade.
- I andra fall inaktiveras de aktiverade funktionerna automatiskt efter några sekunder när den valda funktionen kräver en ytterligare inställning som uteblivit (t.ex. "Slå på spishällen" utan "Val av kokzon" och "Arbetstemperatur", eller "Låsfunktion" eller "Timer").
Observera! I det fall (till exempel) spishällen används
under en lång tidsperiod kan avstängningen av kokzonen fördröjas på grund av restvärmen. På displayen visas symbolen "H" som indikerar att avsvalningsfasen pågår. Vänta tills displayen släcks innan du närmar dig kokzonen.
Kokzonernas display
På displayerna för kokzonerna indikeras följande:
| Kokzonen Är pÅslagen | 0 |
| Effektivå | 1...9 P |
| Indikatorlampä für restvärme | H |
| Kastrullsensor | Ø |
| Bridge-funktion
(parallellkoppling) aktiverad | Ø |
| Temperaturkontrollfunktionen Är aktiverad | Ø |
| Barnlåsfunktionen Är aktiverad | L |
Hällens funktioner
Säker aktivering
Produkten aktiveras endast om det finns kokkärl på kokzonerna: uppvärmningsprocessen aktiveras inte eller avbryts om det inte finns några kastruller eller om de tas bort från hällen.
Kastrullsensor
Produkten avläser automatiskt närvaro av kokkärl på spishällen.
Säkerhetsavstängning
Av säkerhetsskäl har varje kokzon en maximal funktionstid som beror på den inställda effektnivån.
Indikatorlampa för restvärme
Om en eller flera kokzoner stängs av signaleras närvaron av restvärme med en lampa för motsvarande område på displayen, genom symbolen "H".
Funktion
Obs: För att aktivera eventuell funktion ska den önskade zonen först aktiveras.
Tändning
Tryck på (rör vid) PÅ/AV för spishäll/frånluftssug. Kontrollampan tänds för att indikera att spishällen/frånluftssugen är klar att användas. Tryck igen för att stänga av. Obs: Denna funktion är dominerande över samtliga andra funktioner.
- Val av kokzoner
Vidrör (tryck) på knappen för önskad kokzon. På displayen för den önskade zonen visas symbolen.
9 effektnivåer
Produkten är utrustad med en ytterligare effektnivå (utöver nivån 3), vilken förblir aktiv i 5 minuter varefter den återgår till den föregående nivån.
Vidrör (tryck på) väljarknappen, för att öka effektnivån (utöver nivån 9) och aktivera effektboostern.
Effektboosterns nivå indikeras på displayen för den valda zonen med symbolen P.
OBS: kokområdet (FIG.19), har ingen timer för Power Booster;
För att inaktivera Power Booster, tryck in.
Bridge-zoner
Kokzonerna till vänster kan tack vare Bridge-funktionen (parallellkoppling) fungera parallellt i kombination och skapa en enhetlig zon med samma effektnivå. Denna funktion gör det möjligt att laga mat på ett homogent sätt med stora långpannor och kastruller.
Det går att använda funktionen med den främre kokzonen "Huvudzon" och i kombination med den bakre kokzonen "Sekundärzon".
(För att kontrollera vilka zoner som denna funktion förutses för, se avsnittet med illustrationer i denna handbok).
För att aktivera Bridge-funktionen (parallellkoppling):
- Välj huvudkokzonen. (Den ska vara inställd på effektnivå 0)
- Håll den intryckt tills en ljudsignal avges, efter vilket följande blinkande symbol visas på displayen (7) för den "Sekundära" kokzonen.
- Välj den "Sekundära" kokzonen inom 3 sekunder.
- Ställ in arbetseffektnivån för "Huvudkokzonen", vilket visas på displayen (7).
Obs: för att avaktivera Bridge-funktionen räcker det att ställa in kokzonens temperatur till "0".
Temperaturhanterare
Temperaturhanteraren är en kontrollfunktion som gör det möjligt att hålla värmen på en konstant temperatur och på en optimerad effektnivå mellan 0 och 1; idealisk för att hålla färdiglagad mat varm.
Temperaturhanterarens funktion aktiveras när knappen trycks.
På displayen för kokzonen som fungerar med Temperaturhanteraren visas symbolen.
Barnlås
Barnlåset gör att det går att undvika att barn oavsiktligen får åtkomst till kokzonerna och frånluftsområdet, och förhindrar aktiveringen av funktionerna.
Barnlåset kan endast aktiveras när produkten är på men med kokzonerna (och frånluftsområdet) avstängda.
Aktivering:
- Ta bort alla eventuella kokkärl från spishällen.
Tryck sedan på nytt på väljaren (2-FR). En dubbel ljudsignal indikerar att Barnlåset är aktiverat, och en symbol visas på displayerna (7).
Inaktivering:
Tryck sedan på nytt. En dubbel ljudsignal indikerar att Barnlåset är avaktiverat, symbolen försvinner på displayerna (7).
Tillfällig avaktivering: det går att använda en kokzon även med Barnlås aktiverat.
Gör så här:
Tryck på och håll (2-FR) intryckt. Kokzonen kan nu användas normalt och Barnlåset återaktiveras när spishällen stängs av.
Timer
Timer-funktionen är en nedräkningsanordning som det går att ställa in samtidigt för varje kokzon (och för frånluftsområdet). När den inställda tiden löpt ut stängs kokzonen (eller frånluftsområdet) automatiskt av och användaren informeras om detta med en särskild ljudsignal.
Aktivering/justering av timer-funktionen för spishällen
(5) för att nå timerfunktionen
- Justera timerns tidsperiod:
Tryck på väljaren för att öka tiden till den automatiska avstängningen, tryck på väljaren - för att minska tiden till den automatiska avstängningen
Upprepa operationen för övriga kokzoner om så önskas. Obs: Varje kokzon kan ha en annorlunda timer inställd. På displayen (10) visas den senast valda kokzonens nedräkning i 10 sekunder, därefter kommer nedräkningen med den lägsta tiden att visas.
När timern har avslutat nedräkningen avges en ljudsignal (under 2 minuter, eller upphör om någon av knapparna på hällen trycks in), medan displayen (10) blinkar, med symbolen "00".
Obs: vid sidan av kokzonen, vid användning av timern, visas
symbolen (9)
Avstängning av timern:
- vald kokzon
- ställ in värdet för timern på "0", genom
Obs! Funktionen blir aktiverad även om andra knappar under tiden inte trycks ned.
- Äggtimer
Äggtimerns funktion är en nedräkning som är oberoende av kokzonerna (och frånluftsområdet). När den inställda perioden löpt ut meddelas användaren genom en särskild ljudsignal.
Äggtimern aktiveras genom att trycka in
Obs: för justering av Aggtimem ska följa samma procedur som för Timer-funktionen.
• Effektbegränsning
Effektbegränsningsfunktionen gör det möjligt att ställa in produktens funktion genom att begränsa energiabsorptionen till ett max. tröskelvärde på 3,1 kW.
Obs: inställningen ska göras när hällen är avstängd, utan
tryck på knappen ①, senast 2 minuter efter att spishällen har anslutits till nätförsörjningen, eller efter att nätförsörjningen återansluts.
För att ställa in effektbegränsningen:
tryck på och håll intryckt och tryck och släpp en kort akustisk signal avges fortsätt att hålla intryckt och tryck och släpp FL) det går att släppa knappen
displayen (7) för FL-zonen visar i omväxlande sekvens symbolerna "C" och "0", vilket indikerar att det går att utföra inställningen displayen (7) för RL-zonen visar den aktuella inställningen** 0 = 7,4KW 1 = 3,1KW
** standardinställningen är ställd till 7,4 KW
- för att ändra inställningen av effektbegränsningen trycker du på + (2-FL)
- för att spara det utförda valet, tryck in - för att spara det utförda valet, tryck in 2 sekunder, en utdragen ljudsignal bekräftar den utförda inställningen.
- tryck in ①, för att lämna funktionen
ANVÄNDNING AV FRÅNLUFTSSUG
Tändning
Tryck på (rör vid) PÅ/AV för spishäll/frånluftssug Kontrollampan tänds för att indikera att spishällen/frånluftssugen är klar att användas. Tryck igen för att stänga av Obs: Denna funktion är dominerande över samtliga andra funktioner.
Påslagning av frånluftssug
Vidrör (tryck på) väljarknappen för frånluftssugen
för att aktivera
Frånluftshastighet (effekt):
Vidrör (tryck på) väljarknappen för frånluftshastigheten (effekten)
för att öka
Vidrör (tryck på) väljarknappen för frånluftshastigheten (effekten)
för att minska
Aktivering/Justering av Timer-funktionen för frånluftssugen
Välj frånluftssugen. Tryck in (5) för att nå Timer-funktionen (från vilken hastighet som helst) - Justera Timerns tidsperiod:
Tryck på väljaren för att öka tiden till den automatiska avstängningen
Tryck på väljaren för att minska tiden till den automatiska avstängningen
På displayen (10) visas nedräkningen.
Obs: vid sidan av frånluftssugets display, vid användning av
timern, visas symbolen (9)
När timern har avslutat nedräkningen avges en ljudsignal (under 2 minuter, eller upphör om någon av knapparna på hällen trycks in), medan displayen (10) blinkar, med symbolen "00".
Avstängning av timern:
- Välj kokzon och ställ in värdet för timern på "0", genom
Obs! Funktionen blir aktiverad även om andra knappar under tiden inte trycks ned.
● Indikator för fettfiltrets mättning
Köksfläkten indikerar när det är nödvändigt att utföra filterunderhåll:
indikatorn (11) tänds
- Reset av fettfiltrets indikator för mättning
Efter att ha utfört underhåll av filtren trycker du en lång stund på knappen, indikatorn " släckes och indikatorns räkning startar om.
Köksfläkten sätts igång på den lämpigaste hastigheten, och anpassar frånluftskapaciteten till kokzonernas effekt.
För att aktivera denna funktion:
Tryck kort på, så tänds indikatorn " (11) för att visa att köksfläkten fungerar i detta funktionsläge.
4.1 Effekttabell
| Effektnivå Typ av matlagning | Utilizzo livello
(l'indicazione affianca l'esperienza e le abitudini di cottura) |
| Max effekt | Boost Snabb uppvärmning | Ideale per innalzare in breve tempo la temperature del cibo fino a velocze ebollizione in caso di acqua o riscaldare velocamente liquidi di cottura |
| 8-9 Fritering - kokning | Idealsk for att bryna, starta matlagning, fritera djubfrysta Produkter, snabbt koka upp vãtskor |
| Hög effekt | 7-8 Bryning, stekning, kokning, grillning | Idealisk for att bryna,hàlla livsmedel kraftigt kokande, koka och grille (korta koktider, 5-10 minutes) |
| 6-7 | Bryning - kokning - stuvning - stekning - grillning | Idealisk for att steka,hàlla livsmedel kokande, koka och grille (medellånga koktidera, 10-20 minutes), vãrna upp kokkãrl |
| Medeleffekt | 4-5 Kokning - stuvning - stekning - grillning | Idealisk for att stuva, hãlla livsmedel svagt kokande, koka (långa koktider), ihopoknng av pastan med sãsen |
| 3-4 | Kokning - sjudning - redning - ostsmältning/ihopkokning (mantecatura) | Idealisk for lungsk, (ris, tomatsås, stekar, fisk) med vãtska (t.ex.svatten, vin, buljong,mj Ölk), ihopoknng av pastan med sãsen |
| 2-3 | Idealisk for lungsk (mindre polymer under en liter: ris, tomatsås, stekar, fisk) med vãtska (t.ex. vatten, vin, buljong,mj Ölk ) |
| Låg effekt | 1-2 | Smältning - upptining - varmebibehällning - ostsmältning/ihopkokning (mantecatura) | Idealisk for att mjuka upp smör, smälta choklad, Tina upp små mängder livsmedel |
| 1 | Idealisk for att hãlla minde portioner mat varma direkt after tillagningen, erler für att hãlla upplägningsfat varma och koka ihop risotton |
| OFF | Effekt | noll Uppställningsfjords | Spishällen står på Standby eller ar avständig (restvärme kan forekomma vilket indikeras med H-L-O) |
4.2 Tillagningstabell
| Typ av livsmedel | Maträtter eller typ av matlagning | Effektivär och tillagningsfaser |
| Prima fase Potenze Seconda fase Potenze | |
|
| Pasta, ris | Färesk pasta Uppokoking av vatten Booster-9 | | | Pastan kokar och Vattnet hälls kokande | 7-8 |
| Färesk pasta Uppokoking av vatten Booster-9 | | | Pastan kokar och Vattnet hälls kokande | 7-8 |
| Kokt ris Uppokoking av vatten Booster-9 | | | Riset kokar och Vattnet hälls kokande | 5-6 |
| Risotto Stekning (mirepoix) och risrostning | 7-8 | Tillagning | 4-5 | |
| Grönsaker, bönor | Kokning Uppokoking av vatten Booster-9 Tillagning | 6-7 | | | |
| Fritering Uppvärming av olja 9 Fritering 8-9 | | | | |
| Uppstekning Uppvärming av kokkarlet | 7-8 | Tillagning | 3-4 | |
| Stuvning Uppvärming av kokkarlet | | | | |
| Stekning (mirepoix) Uppvärming av kokkarlet | 7-8 | Bryning av mirepoix | 7-8 | |
| Kött | Hel stek | Bryning av köttet (om man bryner med smör används effekt 6) | 7-8 | Tillagning | 3-4 |
| Grillning Uppvärming av kokkarlet | 7-8 | | Grillning på böda sider | 7-8 |
| Bryning Bryning i olja (om man bryner med smör används effekt 6) | 7-8 | Tillagning | 4-5 | |
| Långkok/stuvning Bryning i olja (om man bryner med smör används effekt 6) | 7-8 | Tillagning | 3-4 | |
| Fisk | Grillning Uppvärming av kokkarlet | 7-8 | Tillagning | 7-8 | |
| Långkok/stuvning Bryning i olja (om man bryner med smör används effekt 6) | 7-8 | Tillagning | 3-4 | |
| Fritering Uppvärming av stekpannan med olja erller annat fett | 8-9 | Fritering | 7-8 | |
| Ägg | Frittata Uppvärming av stekpannan med smör erller annat fett | 6 | Tillagning | 6-7 | |
| Omelett Uppvärming av stekpannan med smör erller annat fett | 6 | Tillagning | 5-6 | |
| Lättokka/härdkokta Uppokoking av vatten | Booster-9 | Tillagning | 5-6 | |
| Pannkakor Uppvärming av stekpannan med smör | 6 | Tillagning | 6-7 | |
| Säser | Tomatsås Bryning med olja (om man bryner med smör används effekt 6) | 6-7 | Tillagning | 3-4 | |
| Ragù Bryning med olja (om man bryner med smör används effekt 6) | 6-7 | Tillagning | 3-4 | |
| Besciamella Bottenredning (bryning av smör och mjöl) | 5-6 | Försiktig uppkokning | 3-4 | |
| Efterrätter, krämer | Vaniljsås Koka upp mjölken | 4-5 | Låt sjuda | 4-5 | |
| Pudding Koka upp mjölken | 4-5 | Låt sjuda | 2-3 | |
| Ris alla Malta Värm mjölken | 5-6 | Låt sjuda | 2-3 | |
5. Underhåll
Underhåll av spishällen:
Observera! Kontrollera innan någon typ av rengörings- eller underhållsingrepp inleds att kokzonerna är avstängda och restvärmeindikatorn är släckt.
5.1 Rengöring
Spishällen ska rengöras efter varje användning.
Viktigt:
Använd inte svampar med slipverkan eller stålull. Glaset kan med tiden nötas och ta skada.
Använd inte frätande kemiska produkter som till exempel ugnsrengöringsmedel och fläckborttagningsmedel.
Låt spishällen svalna efter varje användningstillfälle och rengör den därefter från matrester och fläckar på grund av överkok.
Socker och sockerhaltiga livsmedel skadar spishällen och ska därför avlägsnas omedelbart.
Salt, socker och sand kan orsaka repor på glasytan.
Använd en mjuk trasa, hushållspapper eller särskilda rengöringsmedel för spishällar (följ tillverkarens instruktioner).
ANVÄND INTE ÅNGRENGÖRARE!!!
Viktigt:
Vid oavsiktliga och rikliga utsläpp av vätska från kokkärlen går det att ingripa genom utloppsventilen, som är belägen på produktens undre del, för att kunna eliminera alla rester och utföra en rengöring med maximal hygienisk säkerhet.
Fig.18
För en mer genomgående rengöring går det att ta bort den inre bassängen helt.
Fig.18a - 18b
Underhåll av frånluftssugen
Rengöring
Använd ENDAST en trasa fuktad med ett neutralt rengöringsmedel för rengöring. ANVÄND INTE REDSKAP ELLER INSTRUMENT FÖR RENGÖRING!
Undvik användning av produkter som innehåller frätande medel.
ANVÄND INTE RENGÖRINGSSPRIT!
Fettfilter
Fig. 15-16
Håller kvar fetpartiklarna från matlagningen.
Det ska rengöras en gång i månaden (eller när systemet som anger filtermättnad indikerar att det finns ett behov), med icke aggressiva rengöringsmedel, för hand eller i en diskmaskin på låg temperatur och kort tvättcykel.
Metallfettfiltret kan blekna vid diskning i diskmaskin men dess filtreringsegenskaper ändras inte alls.
Filter med aktivt kol
(Endast för filtrerande version)
Håller kvar obehagliga lukter från matlagningen.
Produkten är utrustad med fyra filterbatterier som håller kvar lukterna tack vare aktivt kol. Det aktiva kolet är integrerat i en keramikstruktur som gör att smutsen enkelt kan fångas upp helt, och fungerar på så sätt som en högeffektiv absorberingsyta.
De keramiska filtren med aktivt kol mättas efter en mer eller mindre lång användningstid beroende på typen av kok och hur ofta fettfiltret rengörs. Dessa luktfilter kan värmeregenereras varannan till var tredje månad i en ugn förvärmd till 200 °C i en timme. Regenereringen tillåter en maximal hållbarhet för filtren på 5 år.
5.2 Felsökning
| FELKOD | BESKRIVNING | MÖJLIGA | ORSAKER |
| E2 | Kontrollpanelen stängs av på grund av För hög temperatur | De elektroniska componenternas invändiga temperatur är För hög | Vänta tills spishällen svalnat innen den kan användasigen |
| E3 | Icke lämpligt kokkärl | Magnetinduktionen fungerar inte | Ta av kokkärlet |
| E5 | Kommunikationsproblem mellan användargränsnitt och induktionsmodul | Nätströmmen kommtinte till modulen. Elkabeln är felaktigt ansluten eller defekt | Dra ur kontakten till spishällen ochkontrollera anslutningen |
| Für alla andafelsignaler (E...U...C...) | Kontakta det tekniksa servicekontoret och ange felkoden |
5.3 Servicekontor
Innan ni kontaktar servicekontoret
- Kontrollera att problemet inte går att lösa med hjälp av indikationerna i "Felsökning". 2. Stäng av och slå på apparaten för att kontrollera om problemet kvarstår. Kontakta närmaste servicekontor i det fall dessa kontroller inte leder till att felet åtgärdas.
