BRUKSANVISNING IDE84241IB AEG

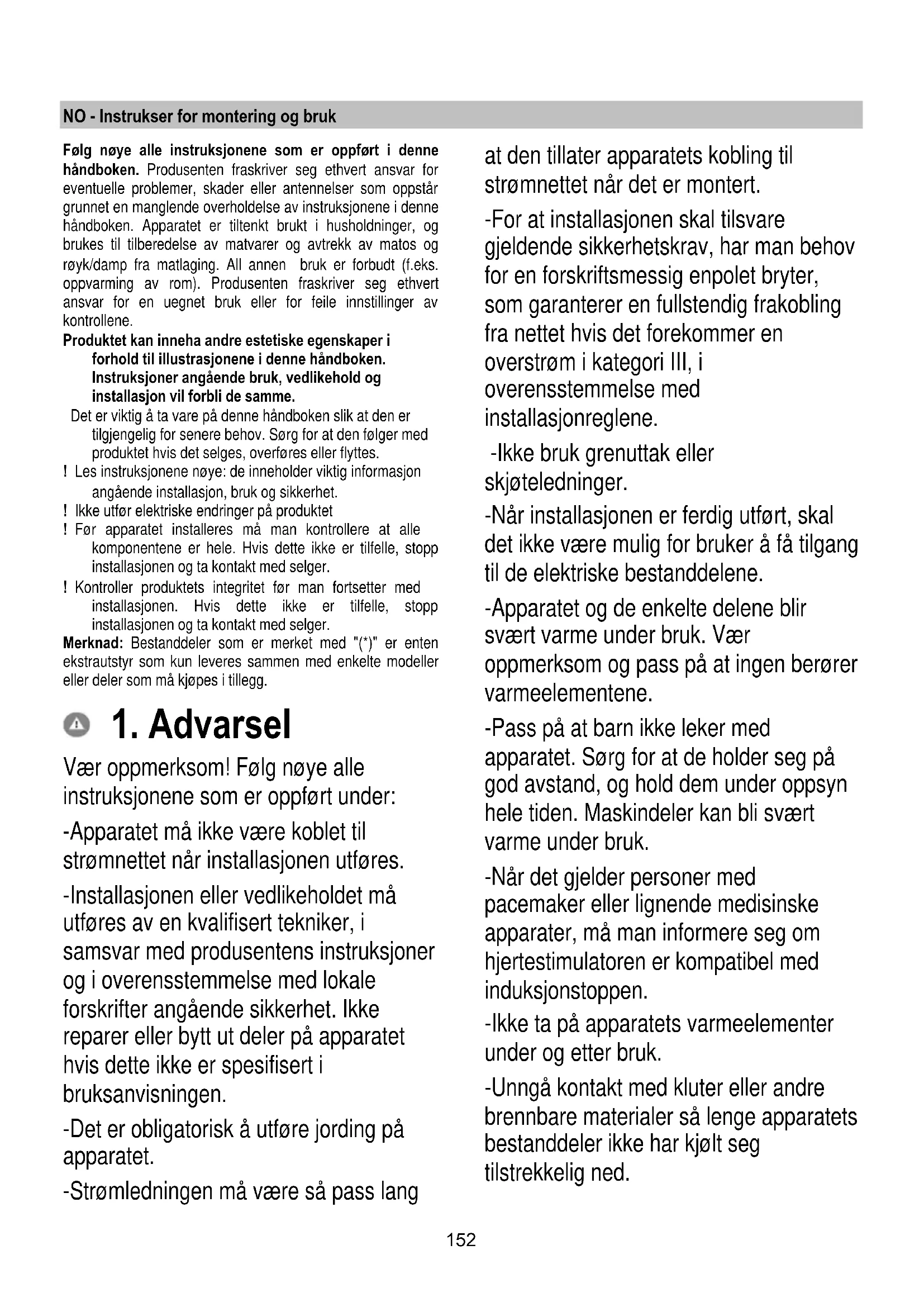

Als de storing na het uitvoeren van deze controles nog steeds aanwezig is, neem dan contact op met de dichtstbijzijnde Servicedienst.152 NO - Instrukser for montering og bruk Følg nøye alle instruksjonene som er oppført i denne håndboken. Produsenten fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet en manglende overholdelse av instruksjonene i denne håndboken. Apparatet er tiltenkt brukt i husholdninger, og brukes til tilberedelse av matvarer og avtrekk av matos og røyk/damp fra matlaging. All annen bruk er forbudt (f.eks. oppvarming av rom). Produsenten fraskriver seg ethvert ansvar for en uegnet bruk eller for feile innstillinger av kontrollene. Produktet kan inneha andre estetiske egenskaper i forhold til illustrasjonene i denne håndboken. Instruksjoner angående bruk, vedlikehold og installasjon vil forbli de samme. Det er viktig å ta vare på denne håndboken slik at den er tilgjengelig for senere behov. Sørg for at den følger med produktet hvis det selges, overføres eller flyttes. ! Les instruksjonene nøye: de inneholder viktig informasjon angående installasjon, bruk og sikkerhet. ! Ikke utfør elektriske endringer på produktet ! Før apparatet installeres må man kontrollere at alle komponentene er hele. Hvis dette ikke er tilfelle, stopp installasjonen og ta kontakt med selger. ! Kontroller produktets integritet før man fortsetter med installasjonen. Hvis dette ikke er tilfelle, stopp installasjonen og ta kontakt med selger. Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Vær oppmerksom! Følg nøye alle instruksjonene som er oppført under: -Apparatet må ikke være koblet til strømnettet når installasjonen utføres. -Installasjonen eller vedlikeholdet må utføres av en kvalifisert tekniker, i samsvar med produsentens instruksjoner og i overensstemmelse med lokale forskrifter angående sikkerhet. Ikke reparer eller bytt ut deler på apparatet hvis dette ikke er spesifisert i bruksanvisningen. -Det er obligatorisk å utføre jording på apparatet. -Strømledningen må være så pass lang at den tillater apparatets kobling til strømnettet når det er montert. -For at installasjonen skal tilsvare gjeldende sikkerhetskrav, har man behov for en forskriftsmessig enpolet bryter, som garanterer en fullstendig frakobling fra nettet hvis det forekommer en overstrøm i kategori III, i overensstemmelse med installasjonreglene. -Ikke bruk grenuttak eller skjøteledninger. -Når installasjonen er ferdig utført, skal det ikke være mulig for bruker å få tilgang til de elektriske bestanddelene. -Apparatet og de enkelte delene blir svært varme under bruk. Vær oppmerksom og pass på at ingen berører varmeelementene. -Pass på at barn ikke leker med apparatet. Sørg for at de holder seg på god avstand, og hold dem under oppsyn hele tiden. Maskindeler kan bli svært varme under bruk. -Når det gjelder personer med pacemaker eller lignende medisinske apparater, må man informere seg om hjertestimulatoren er kompatibel med induksjonstoppen. -Ikke ta på apparatets varmeelementer under og etter bruk. -Unngå kontakt med kluter eller andre brennbare materialer så lenge apparatets bestanddeler ikke har kjølt seg tilstrekkelig ned.153 -Ikke plasser brennbare materialer på apparatet eller i nærheten av dette. -Overopphetet fett eller olje kan lett ta fyr. Vær oppmerksom når det kokes matvarer som er rike på fett og olje. -Hvis overflaten er sprukket, slå øyeblikkelig av apparatet for å unngå muligheten for elektrisk støt. -Apparatet er ikke laget for å starte ved hjelp av en ekstern tidsinnstiller eller et system med fjernkontroll. -Manglende tilsyn når man lager mat med olje eller fett, kan være farlig og forårsake brann. -Kokeprosessen bør overvåkes. En kort kokeprosess må overvåkes hele tiden. -Prøv ALDRI å slukke flammer med vann. Slå heller av apparatet og kvele flammene med for eksempel et lokk eller ett brannteppe. Brannfare: ikke plasser gjenstander på kokeplaten. -Ikke bruk damprenser for å rengjøre. -Ikke plasser metallgjenstander som kniver, gafler, skjeer eller lokk på kokeplatens overflate da disse kan overopphetes. - Før man kobler til produktet må man kontrollere merkeplaten (plassert nederst på apparatet) for å være sikker på at spenning og effekt tilsvarer strømnettets verdier og at også stikkontakten stemmer overens. Ta kontakt med en faglært elektriker hvis du er i tvil. Viktig: -Slå av kokeplaten etter bruk ved å benytte kontrollsystemet og ikke stol på gryte-detektoren. -Ikke søl med væske og reduser varmen når man koker eller varmer den opp. -Ikke la varmeelementene stå på uten gryter eller med tomme gryter og panner. - Slå av den aktuelle kokesonen når man er ferdig med å tilberede mat. -Ikke bruk aluminiumfolie for å lage mat og ikke plasser mat som er pakket inn i aluminium direkte på platen. Aluminiumen kan smelte og forårsake uopprettelige skader på apparatet. - Ikke varm opp en boks eller en blikkboks med mat uten å ha åpnet den først. Disse kan eksplodere! Denne advarselen gjelder for alle andre typer kokeplater. -Bruken av en høy effekt, som funksjonen Booster, er ikke egnet for å varme opp enkelte væsker som for eksempel frityrolje. For høy varme kan være farlig. I følgende tilfeller anbefaler man å bruke en lavere effekt. -Beholderne må plasseres midt på kokeplaten. Plasser aldri noe mellom gryten og kokeplaten. -Ved høye temperaturer reduserer apparatet kokeplatens effektnivå automatisk.154 Før man utfører rengjøring eller vedlikehold må man koble fra produktet og dra ut støpslet, eventuelt koble fra hovedbryteren. For alle installasjoner og vedlikeholdsin- ngrep må man anvende arbeidshansker. Apparatet kan anvendes av barn under 8 års alder eller av personer med reduserte fysiske, sanselige eller mentale evner, også uten erfaring eller med manglende kunnskap om selve produktet, gitt at disse holdes under oppsyn eller har vært gjenstand for opplæring i sikker bruk av produktet i sikkerhet og med forståelse for de involverte farer og risikoer. Barn må holdes under oppsyn slik at de ikke leker med apparatet. Rengjøring og vedlikehold må ikke utføres av barn hvis disse ikke holdes under oppsyn. Lokalet skal inneha adekvat luftutveksling hvis kjøkkenviften skal anvendes samtidig med andre apparatet, og disse drives med gass eller andre brennstoffer. kjøkkenviften må rengjøres hyppig både utvendig og innvendig (MINST EN GANG I MÅNEDEN). Man må også følge samtlige vedlikeholdsanvisninger. Manglende etterfølgelse av rengjørin- gsanvisningene for kjøkkenviften, samt bytte og rengjøring av filtrene, medfører risikoer for antennelser. Det er strengt forbudt å tilberede mat over åpne flammer. Åpne flammer er skadelige for filteret og kan medføre antennelser. Dette må alltid unngås. Frityrsteking må gjøres med største forsiktighet, slik at ikke den varme oljen antennes. VÆR OPPMERKSOM! Når koketoppen er i funksjon vil alle delene på kjøkkenviften bli varme. Vær oppmerksom! Ikke koble apparatet til strøm før installasjonen er helt fullført. Hva angår tekniske og sikkerhetsmessige forholdsregler som må tas ved avtrekk av røyk og matos, henvises det til lovgivning og regelverk fra lokale myndigheter. Luft som trekkes ut må ikke fraktes i samme rør som apparatet bruker til å skille ut røyk fra gass eller andre brennstoffer. Ikke bruk eller la kjøkkenviften stå ubevoktet når lampene ikke er montert skikkelig. Dette kan medføre elektriske støt. Ikke bruk kjøkkenviften uten at risten er korrekt montert!155 Bruk kun de medfølgende skruene i forbindelse med installasjon, eller gå til innkjøp av korrekt skruer. Bruk skruer med korrekt lengde i henhold til informasjonen i installasjonsveiledningen. Når man samtidig kjører både kjøkkenviften og apparatene som forsynes av en kilde som ikke inneholder elektrisk strøm, må det negative trykket i rommet ikke overskride 4 Pa (4 × 10-5 bar). Dette apparatet er merket i samsvar med EU-direktiv 2012/19/EF, Waste Electrical and Electronic Equipment (WEEE). Ved å sørge for at dette produktet kasseres på en riktig måte, bidrar man med å forebygge negative følger for miljøet og helsen. Symbolet på produktet eller på dokumentasjonen som følger med dette, indikerer at det ikke må kastes sammen med vanlig husholdningsavfall, men leveres inn til en gjenvinningsstasjon som håndterer elektrisk og elektronisk avfall. Kast apparatet i overensstemmelse med lokale regler for eliminering av avfall. For ytterligere informasjon om behandling og gjenvinning av dette produktet, vennligst ta kontakt med lokale myndigheter, en gjenvinningsstasjon, eller butikken hvor produktet ble kjøpt. Apparatet er blitt utviklet, testet og oppført i henhold til følgende lovgivning:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Anbefalinger for korrekt bruk og reduksjon av miljøbelastning: Når man begynner å tilberede mat anbefales det å starte viften ved laveste hastighet. La den stå på noen minutter også etter at man er ferdig. Man kan øke effekten hvis det skapes store mengder røyk og damp. Bruk booster-funksjonen kun i ekstreme tilfeller. For at luktfjerneren skal fungere optimalt anbefales det å bytte karbonfilter ved behov. For at fettfilter skal beholde sein ytelse må de rengjøres ved behov. For å oppnå optimal ytelse og redusere støynivået bes man bruke maksimal diameter i rørsystemet som er gjengitt i denne håndboken.156

Hvordan bruke koketoppen Induksjonstoppen baserer seg på det fysiske prinsippet om magnetisk induksjon. Hovedkarakteristikken i et slikt system er at energien overføres direkte fra kilden til kjelen. Fordeler: Hvis man sammenligner vår induksjonstopp med en elektrisk kokeplate, ser man at vår er: - Sikrere: lavere overflatetemperatur i glasset. - Raskere: kortere oppvarmingstid. - Mer presis: induksjonstoppen reagerer umiddelbart på enhver kommando. - Mer effektiv: 90% av absorbert energi omdannes til varme. I tillegg avbrytes varmeoverføringen øyeblikkelig hvis gryten fjernes fra platen, slik at man unngår unødvendig varmespredning.

2.1 Beholdere som kan brukes under matlaging

Bruk kun gryter og panner som er merket med symbolet for Viktig: for å unngå varige skader på overflaten, ikke bruk: - beholdere som ikke har en fullstendig flat bunn. - metalliske beholdere med emaljert bunn. - beholdere med ru overflate, som kan skrape opp kokeplatens overflate. - ikke plasser varme gryter eller panner på kontrollpanelets overflate

2.1.1 Føreksisterende beholdere

Induksjon bruker magnetisme for å generere varme. Beholderne må derfor inneholde jern. Bruk en magnet for å kontrollere om den gamle pannen/gryten inneholder jern. Panner/kjeler/gryter uten magnet kan ikke benyttes.

2.1.2 Anbefalt diameter på panner/gryter

VIKTIG: hvis grytene/kjelene ikke har riktig diameter i forhold til de forskjellige platene, vil disse ikke slå seg på. For å se hvilken diameter som skal brukes på hver enkelt sone, vennligst slå opp i denne håndbokens illustrerte del.

For å oppnå best mulig resultat, anbefales følgende: - Bruk gryter og panner som har samme diameter som kokesonen som skal benyttes. - Bruk kun panner og gryter med flat bunn. - Bruk lokk på gryten under matlaging når dette er mulig. - Bruk så lite vann som mulig for å koke grønnsaker, poteter, osv., slik at koketiden reduseres. - Bruk trykkoker, som reduserer både energiforbruket og koketiden. - Plasser pannen midt på kokesonen som er tegnet av på overflaten.

Bruke avtrekket Avtrekket kan brukes både med ekstern avtrekksfunksjon eller med intern resirkulering. Avtrekksversjon Fig.7 All damp trekkes ut av rommet ved hjelp av røropplegg (må kjøpes separat) som er festet på den medfølgende koblingsflensen. Diameteren på avtrekksrøret må tilsvare diameteren på koblingsringen: - med rektangulær utgang 222 x 89 mm - med rund utgang Ø 150 mm (*) For mer informasjon henvises det til informasjonen angående ekstrautstyr på versjonen med avtrekk. Finnes i den illustrerte versjonen av denne håndboken. Fig.7c Koble produktet til rør og avtrekkshull med diameter tilsvarende luftutgangen (koblingsflensen). Bruk av rør og avtrekkshull med mindre diameter vil redusere avtrekkskapasiteten og øke støynivået betraktelig. Vi fraskriver oss derfor alt ansvar ! Bruk en rørkanal som er så kort som mulig. ! Bruk en rørkanal med så få bøyer som mulig (maksimal kurve: 90°). ! Man må ikke ha variasjoner i tverrsnittet. Filterversjon Fig. 8 Avtrekksluft vil filtreres i fettfilter og luktfilter før den igjen føres ut i rommet. Produktet leveres med alt nødvendig utstyr for en standard installasjon med luftavtrekk i front av apparatet. Produktet leveres med fire keramiske filterpatroner (aktive karboner) med ekstrem høy ytelse. De keramiske filtrene er nyskapende modulære karbonfiltre (det henvises til håndboken Vedlikehold - Aktivt karbonfilter). Filtrenes kjemiske og fysiske egenskaper gjør at luktfjerningen kan utføres ved høy ytelse og med en forhøyet mekanisk motstand. For mer informasjon henvises det til informasjonen angående ekstrautstyr på versjonen med fitler. Finnes i den illustrerte versjonen av denne håndboken. Fig. 13b157

Både den elektriske og den mekaniske installasjonen må utføres av faglærte personer. Hvitevaren er laget for å monteres i en forsenkning i en benkeplate (3-6 cm tykkelse) Minimums avstand mellom kokeplaten og veggen må være på minst 5 cm frontalt og minst 10 cm fra sidene.

3.1 Elektrisk tilslutning

Fig. 3 - Koble apparatet fra nettet - Installasjonen må utføres av faglært og kvalifisert personell, som kjenner til gjeldende regler for installasjon og sikkerhet. - Produsenten fraskriver seg ethvert ansvar for skader på personer, dyr eller gjenstander grunnet en manglende overholdelse av retningslinjene som er oppført i dette kapittelet. - Strømledningen må være såpass lang at man fritt kan fjerne koketoppen fra benkeplaten. - Forsikre seg om at spenningen, som er oppført på merkeplaten nederst på apparatet, tilsvarer den som befinner seg i huset hvor apparatet installeres. - Ikke bruk skjøteledninger. - Effektiv jording er lovpålagt - Den elektriske jordledning må være 2 cm lengre enn de andre ledningene - Hvis hvitevaren ikke er utstyrt med strømledning, bruk en med et snitt på 2,5 mm2 for en styrke på opp til 7200 Watt; mens større styrker trenger et snitt på 4 mm2. - Ledningen må ikke, langs hele dens lengde, komme opp i en temperatur som overgår romtemperaturen med mer enn 50°C - Apparatet er laget for en varig tilkobling til strømnettet.Utfør derfor koblingen til det faste nettet ved hjelp av en godkjent enpolet bryter, som garanterer fullstendig frakobling fra nettet ved en overspenning i kategori III, og som er lett tilgjengelig etter at installasjonen er fullført. Merk : For å koble til apparatet med alternativ forsyning, enfase eller trefase, må kabelen fjernes og byttes med en annen kabel (medfølger ikke) som har følgende karakteristikker: enfaseforbindelse : kabel H05V2V2-F 3G4 trefaseforbindelse : kabel H05V2V2-F 5G2,5 Fig. 3b/3c Vær oppmerksom! Før kretsen kobles til nettstrømmen igjen, må man kontrollere at den fungerer riktig og at strømledningen er riktig montert. Vær oppmerksom! Utbytting av ledningen må kun utføres av et autorisert teknisk servicesenter eller av en person med lignende kvalifikasjoner. Merk: produktet er utstyrt med Power Limitator slik at man kan stille inn en grenseverdi for maksimal avgitt effekt kw Innstillingen må utføres når man kobler produktet til strømnettet, eller når man kobler inn selve strømforsyningen (innen 2 minutter). For innstilling av Power Limitation henvises det til seksjonen Maskinfunksjon i denne håndboken.

Før man starter med installasjonen:

• Etter at produktet er pakket ut må man kontrollere at det ikke har blitt utsatt for skade under transporten. Ta kontakt med selger eller kundeservice hvis dette er tilfelle, og avbryt installasjonen.

• Kontroller at størrelsen på produktet man har kjøpt er egnet for stedet hvor det ønskes installert.

• Kontroller om det finnes ekstrautstyr inne i emballasjen (for eksempel poser med skruer, garantibevis, osv.). Disse må eventuelt tas ut og oppbevares.

• Kontroller også at det finnes en tilgjengelig stikkontakt i nærheten av installasjonssonen. Forberedelse av møbel for innebygging: - Produktet kan ikke installeres over avkjølingsenheter, oppvaskmaskiner, peiser, ovner, vaskemaskiner og tørketromler. - Utfør alle åpninger og fjern sagmugg og støv før koketoppen settes inn. VIKTIG : bruk et klebemiddel av type (S), som har en temperaturmotstand inntil 250° ; før installasjonen må overflatene som skal limes være helt rene (eks: konserveringsmiddel, fett, oljer, støv, rester etter gammelt lim); limet må fordeles jevnt langs kanten; la hvile 24 timer etter at klebemiddel er påført. Fig. 1a/1b VÆR OPPMERKSOM! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer. Merknad: For en korrekt installasjon av produktet må man sette på limbånd på rørene som innehar følgende egenskaper: - elastisk myk PVC med akrylatbasert lim - som respekterer DIN EN 60454 - flammehemmende - ypperlig motstand mot slitasje - motstand mot temperatursvingninger - kan brukes ved lave temperaturer158

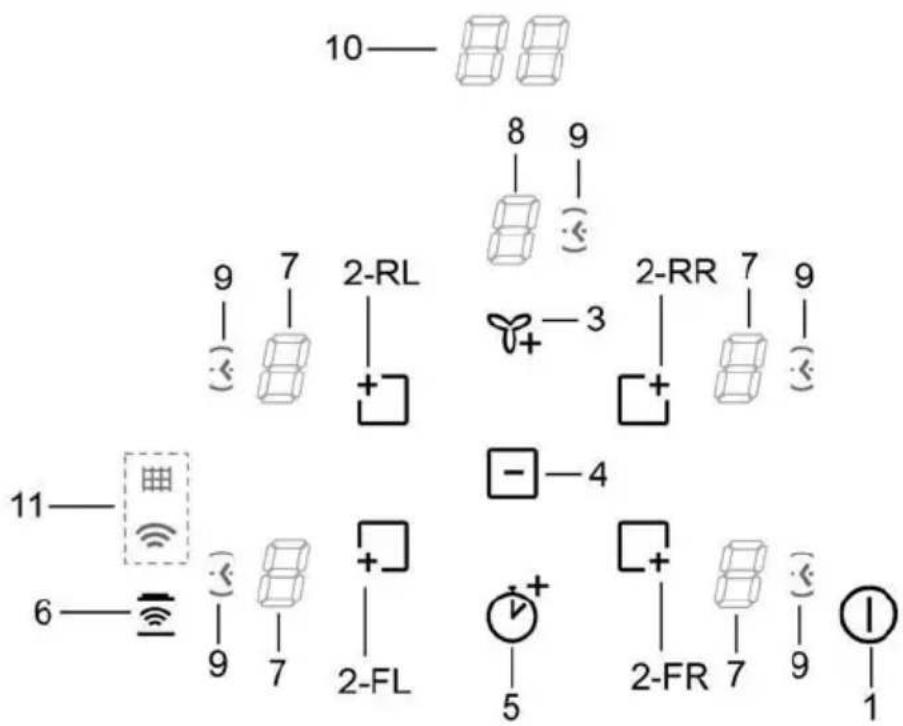

Kontrollpanel Merknad: For å bruke kontrollene er det tilstrekkelig å berøre (trykke på) de tilhørende symbolene.

1. ON/OFF på induksjonstoppen / avtrekket

6. Aktivere automatisk funksjoner

Kokesoner : RL = bakre venstre FL = venstre front RR = bakre høyre FR = foran høyre159

HVORDAN BRUKE KOKETOPPEN

Før man starter: Alle funksjoner på denne koketoppen er laget for å overholde strenge sikkerhetskrav. Av denne grunn:

• Enkelte funksjoner aktiverer seg ikke, eller deaktiveres automatisk, hvis det ikke finnes gryter/panner på platen eller hvis disse er plassert feil.

• I andre tilfeller vil aktiverte funksjoner automatisk deaktiveres når man velger en funksjon som har behov for andre innstillinger og disse ikke oppgis (f.eks.: “Slå på koketoppen” uten “Velge kokesone” og “Driftstemperatur”, eller “Lock- funksjon” eller “Timer”). Vær oppmerksom! Ved lengre tids bruk vil kokesonen eventuelt ikke slå seg øyeblikkelig av, da den befinner seg i nedkjølingsfasen. På koketoppens display vises symbolet “

for å vise at denne fasen er aktiv. Vent til displayet slår seg av før du nærmer deg kokesonen. Display for kokesoner på display for de ulike kokesonene vises:

Bridge-funksjon aktiv

Maskinfunksjon Merk. For å aktivere en funksjon må man først aktivere den aktuelle sonen. Slå på Trykk (berøre) ON/OFF kokeplate/avtrekk Lampen slår seg på for å vise at kokeplate/avtrekk er klart til bruk Trykk igjen for å slå av Merk. Denne funksjonen har prioritet over andre funksjoner. Velge kokesoner Berøre (trykk på) valgtasten som tilhører ønsket kokesone. I displayet for den valgte sonen vises symbolet “

9 Effektnivå Kokeplaten er utstyrt med 9 effektnivåer Berøre (trykk på) valgtasten , for å øke effektnivået; Berøre (trykk på) valgtasten , for å redusere effektnivået; Effektnivå vil angis i displayet til den valgte sonen: “ … ”160 Power Booster (effektforsterker) Produktet er utstyrt med et ekstra effektnivå (over nivå

som forblir aktivt i 5 minutter før effektnivået går tilbake til forrige nivå. Berøre (trykk på) valgtasten , for å øke effektnivå (over nivå ) og aktivere effektforsterker Forsterkernivået er angitt i displayet for den valgte sonen med symbolet ”

NB: kokesonen (FIG.19), er ikke utstyrt med timer for effektforsterkeren For å deaktivere Power Booster må man trykke på

Bridge-soner Kokesonene til venstre kan takket være Bridge-funksjonen driftes som kombinasjonsplater. På denne måten oppnår man en enkelt kokesone med samme effektnivå, Denne funksjonen gir et jevnt resultat når det brukes store gryter eller kjeler. Man kan bruke kokesonen i front “Master” sammen med kokesonen bak “Sekundær” (for å kontrollere hvilke kokesoner som kan anvende denne funksjonen, henvises det til illustrasjonene i denne håndboken). For å aktivere Bridge-funksjonen: - velg "Master" kokesone (som må befinne seg ved effektnivå 0) - hold nede inntil det kan høres et akustisk signal, etterfulgt av et symbol “

som blinker i displayet (7) for den "Sekundære" kokesonen

- velg “Sekundær” kokesone innen 3 sekunder - velg Nivå (effekt) fra kokesonen merket “Master”, som vil vises i det tilhørende displayet (7) Merk. for å deaktivere Bridge-funksjonen er det tilstrekkelig å sette kokesonen i temperatur “

Temperaturkontroll Temperaturkontrollen er en funksjon som brukes til å holde varmen ved en konstant verdi med et optimalt effektnivå mellom 0 og 1. Ideelt for oppbevaring av allerede klargjorte varmretter. Funksjonen Temperaturkontroll aktiveres ved første tastetrykk I displayet hvor Temperaturkontrollen er i funksjon vises symbolet “

Barnesikring Barnesikringen garanterer at kokesonene og avtrekkssonen ikke slår seg på ved en feil, og låser alle funksjoner slik at de ikke kan aktiveres. Barnesikringen kan aktiveres når produktet er slått på, men med kokesonene (og avtrekkssonen) avslått.

• fjern alle gryter fra koketoppen

• trykk og hold nede knappene (2-FR)og

• deretter på nytt sammen med velgeren (2-FR); et dobbelt akustisk signal angir at Barnesikringen er aktiv,og det vises en " " i displayene (7). Deaktivering:

• trykkog hold nede knappene (2-FR) og

• trykk og hold nede knappene (2-FR) og Det er nå mulig å bruke kokesonen på normal måte, og Barnesikringen vil aktiveres igjen når koketoppen slås av.

Timer Timer-funksjon er en nedtellingsfunksjon som kan programmeres for hver kokesone (og på avtrekkssonen). Når den programmerte perioden er utløpt vil kokesonene (eller avtrekkssonen) slå seg av automatisk, og brukeren vil varsles med et akustisk signal. Aktivere/regulere koketoppens Timer-funksjon

• Velge ønsket kokesone.

• Trykk på (5) for å få tilgang til Timer-funksjonen

• Regulere varighetstid for Timer: Trykk på valgknappen , for å øke tidsverdien for autostopp Trykk på valgknappen , for å redusere den automatiske nedtellingstiden Gjenta inngrepet for de andre kokesonene hvis disse også skal stilles inn.161 Merk. Hver kokesone kan ha forskjellige Timer- innstillinger. Displayet (10) viser nedtelling for den sist valgte kokesonen i 10 sekunder, deretter vil det vises en nedtelling med en mindre tidsverdi. Når Timer-funksjonen er ferdig med nedtellingen vil det skilles ut et akustisk signal (i to minutter, eller slå av med en tast) mens displayet (10) blinker med symbolet “

Merk: ved siden displayet i kokesonen vises et symbol når Timer-funksjonen er aktiv (9)

• still inn verdi med Timer-funksjonen tilsvarende " " , ved hjelp av

Merk: funksjonen forblir aktivert hvis man ikke trykker på andre taster i mellomtiden.. Eggkoker Eggkoker en en nedtellingsfunksjon som aktiveres uavhengig av kokesonen (og avtrekkssonen). Når nedtellingstiden er blitt stilt inn vil brukeren varsles med et akustisk signal. Nedtellingsfunksjonen aktiveres ved å trykke på Merk: for regulering av funksjonen Egg Timer følges samme prosedyre som for funksjonen Timer. Effektbegrenser Effektbegrenseren gjør at man kan stille inn funksjonen til produktet ved å begrense maksimal avgitt effekt til 3,1 kW. Merk: Programmering må utføres med koketoppen avslått, uten at man trykker på tasten , når koketoppen kobles til strømnettet, eller man kobler tilbake strømforsyningen innen 2 minutter.

For å stille inn effektbegrensning : - trykk på - og hold nede trykk og slipp opp - det vil skilles ut en akustisk signal - hold nede trykk og slipp opp (2-FL) - man kan nå slippe opp tasten

− Displayet (7) i FL-sonen viser en vekslende sekvens med symboler “C” og “0”, slik at man kan utføre programmering − Displayet (7) i RL-sonen viser nåværende programmering** 0 = 7,4 KW 1 = 3,1KW ** standard innstilling er 7,4 KW - For å endre innstillingen av effektbegrenseren trykker man

(2-FL) - for å lagre valget trykker man på , i 2 sekunder. Det vil skilles ut et akustisk signal for å bekrefte valget. - trykk på , for å gå ut av menyen162

Slå på Trykk (berøre) PÅ/AV koketopp/avtrekk Lampen slår seg på for å vise at kokeplate/avtrekk er klart til bruk Trykk igjen for å slå av Merk. Denne funksjonen prioriteres fremfor alle andre.

Slå på avtrekket: Berøre (trykk på) valgtasten for å aktivere avtrekket

Hastigheten (effekt) i avtrekket: berøre (trykke på) valgtasten , for å øke hastigheten (effekten) i avtrekket (0-10); berøre (trykke på) valgtasten , for å redusere hastigheten (effekten) i avtrekket (10-0);

• Timer Aktivere/regulere avtrekkets Timer-funksjon

• Velge ønsket avtrekk

• Trykk på (5) for å få tilgang til Timer-funksjonen (fra en hvilken som helst hastighet)

• Regulere varighetstid for Timer: Trykk på valgknappen for å øke automatisk nedtellingstid Trykk på valgknappen , for å redusere den automatiske nedtellingstiden I displayet (10) vil det vises en nedtelling, Merk: ved siden displayet til avtrekket vises et symbol når Timer-funksjonen er aktiv (9) Når Timer-funksjonen er ferdig med nedtellingen vil det skilles ut et akustisk signal (i to minutter, eller slå av med en tast) mens displayet (10) blinker med symbolet “

• still inn verdi med Timer-funksjonen tilsvarende " " , ved hjelp av

Merk: funksjonen forblir aktivert hvis man ikke trykker på andre taster i mellomtiden.. Varsel for skittent fettfilter Kjøkkenviften varsler hver gang det må utføres filterbytte: Indikatoren (11) slår seg på Nullstilling av varselet for skittent fettfilter Etter at man har utført vedlikehold på filtre må man trykke på tasten . Indikatoren slår seg av, og tellingen starter igjen. Automatisk maskinfunksjon Avtrekkshetten slår seg på ved en passende hastighet, og vil tilpasse avtrekkskapasiteten til effekten som brukes i kokesonen. For å aktivere denne funksjonen: Trykk kort på indikatoren“ (11) som vil blinke for å vise at den kjører i denne modusen.163

Ideell for å holde nylagde og små porsjoner varme, eller holde tallerken varm og blande i risotto

OFF Null effekt Platens overflate Koketopp i stand-by eller av (platene kan fremdeles være varme etter at de er slått av, noe som signaliseres med H-L-O)164

Type mat Retter eller type matlaging Effektnivå og fremgangsmåte for matlaging Første fase Effekt Andre fase Effekt Pasta, ris Fersk pasta Oppvarming av vann Booster-9 Koking av pasta og opprettholdelse av koking 7-8 Fersk pasta Oppvarming av vann Booster-9 Koking av pasta og opprettholdelse av koking 7-8 Kokt ris Oppvarming av vann Booster-9 Koking av pasta og opprettholdelse av koking 5-6 Risotto Surring av grønnsaker og ris 7-8 Koking 4-5 Grønnsaker, belgfrukter Kokte Oppvarming av vann Booster-9 Koking 6-7 Stekte Oppvarming av olje 9 Steking 8-9 Sauterte Oppvarming av tilbehør 7-8 Koking 6-7 Stuete Oppvarming av tilbehør 7-8 Koking 3-4 Stekte Oppvarming av tilbehør 7-8 Bruning 7-8 Kjøtt Steik Bruning av kjøtt med olje (bruk effekt 6 hvis det brukes smør) 7-8 Koking 3-4 Grillstekt Oppvarming av gryte 7-8 Grilling på begge sider 7-8 Surring Surring i olje (bruk effekt 6 hvis det brukes smør) 7-8 Koking 4-5 Koking i saus/stuet Surring i olje (bruk effekt 6 hvis det brukes smør) 7-8 Koking 3-4 Fisk Grillstekt Oppvarming av gryte 7-8 Koking 7-8 Koking i saus/stuet Surring i olje (bruk effekt 6 hvis det brukes smør) 7-8 Koking 3-4 Stekt Oppvarming av olje eller annet fett 8-9 Steking 7-8 Egg Omelett Oppvarming av stekepanne med smør eller annet fett 6 Koking 6-7 Omelett Oppvarming av stekepanne med smør eller annet fett 6 Koking 5-6 bløtkokt/hardkokt Oppvarming av vann Booster-9 Koking 5-6 Pannekaker Oppvarming av stekepanne med smør 6 Koking 6-7 Sauser Tomatsaus Surring med olje (bruk effekt 6 hvis det brukes smør) 6-7 Koking 3-4 Kjøttsaus Surring med olje (bruk effekt 6 hvis det brukes smør) 6-7 Koking 3-4 Hvit saus Forberedelse av basen (smeltet smør og hvetemel) 5-6 Kok forsiktig opp 3-4 Kaker, kremer Vaniljekrem Koke opp melken 4-5 Opprettholde en svak koking 4-5 Pudding Koke opp melken 4-5 Opprettholde en svak koking 2-3 Risgrøt Oppvarming av melk 5-6 Opprettholde en svak koking 2-3165

Vedlikehold av koketoppen: Vær oppmerksom! Før det utføres et hvilket som helst vedlikehold eller rengjøring, må man forsikre seg om at kokesonene er avslått og at kontrollampen som angir varmen er slukket.

Koketoppen må alltid rengjøres etter bruk. Viktig: Ikke bruk skuresvamper eller stålull. Disse kan skade glassflaten over tid. Ikke bruk kjemiske vaskemidler som kan virke irriterende, som for eksempel ovnsvask eller flekkfjerner. La overflaten kjøle seg ned etter bruk og fjern deretter alle matrester og flekker. Sukker og andre sukkerrike matvarer kan skade koketoppen hvis de ikke fjernes øyeblikkelig. Salt, sukker og sand kan ripe opp glassoverflaten. Bruk en myk klut, kjøkkenpapir eller produkter som er laget spesielt for rengjøring av overflaten (overhold produsentens henvisninger). IKKE BRUK DAMPRENSER!!! Viktig: Hvis det forekommer lekkasjer, eller hvis det spruter væsker fra grytene, må man bruke ventilen som er plassert i nedre del av produktet slik at man kan fjerne alt resttrykk og utføre rengjøring i absolutt hygiene og sikkerhet. Fig.18 For en fullstendig rengjøring kan man fjerne hele det nedre fatet. Fig.18a - 18b Vedlikehold av kjøkkenviften: Rengjøring I forbindelse med rengjøring må man KUN bruke en fuktig klut med skånsomt vaskemiddel. IKKE BRUK VERKTØY,

INSTRUMENTER ELLER LIGNENDE UTSTYR I

FORBINDELSE MED RENGJØRING! Ikke bruk slipende produkter. IKKE BRUK SPRIT! Fettfilter Fig. 15-16 Holder på fettpartiklene fra stekeprosessen. Må rengjøres en gang i måneden (eller når varselsystemet for tilstoppelse av filter aktiveres) med skånsomme vaskemidler, manuelt eller i oppvaskmaskin ved lav temperatur og kort vaskesyklus. Hvis det brukes oppvaskmaskin kan det hende at fettfilteret i metall mister fargen. Dette betyr dog ikke at filteret mister sine egenskaper. Filter med aktive karboner (Kun for filterversjon) Fig. 17 – 17a – 17b – 17c Absorberer vond lukt fra matlaging. Produktet er utstyrt med fire patroner som absorberer vond lukt. Aktive karboner er integrert i en keramisk struktur som gjør at man har enkel tilgang til urenhetene ved hjelp av en absorberende overflate. Tilstoppelse av keramiske filtre med aktive karboner inntreffe etter en gitt tidsperiode, avhengig av hvilken type kjøkken du har,og hvor ofte filteret rengjøres. Disse luktfiltrene kan regenereres hver 2/3 måneder i forvarmet ovn ved 200°C i én time. Regenerering gir en maksimal varighet på 5 år.166

Sonen med kontroller slår seg av grunnet en for høy temperatur Den interne temperaturen på de elektroniske delene er for høy Vent til koketoppen kjøler seg ned før den benyttes igjen

Uegnet beholder Tap av magnetiske egenskaper Ta vekk pannen

Før man tar kontakt med Servicesenter

1. Kontroller om problemet kan løses gjennom henvisningene som beskrives i tabellen "Feilsøking".

2. Slå av og på apparatet for å forsikre seg om at problemet ikke kunne forhindres.

Ökning av effektnivå

3. Ökning av frånluftshastighet (effekt)

4. Minskning av effektnivå

7. Visualisering av effektnivå
