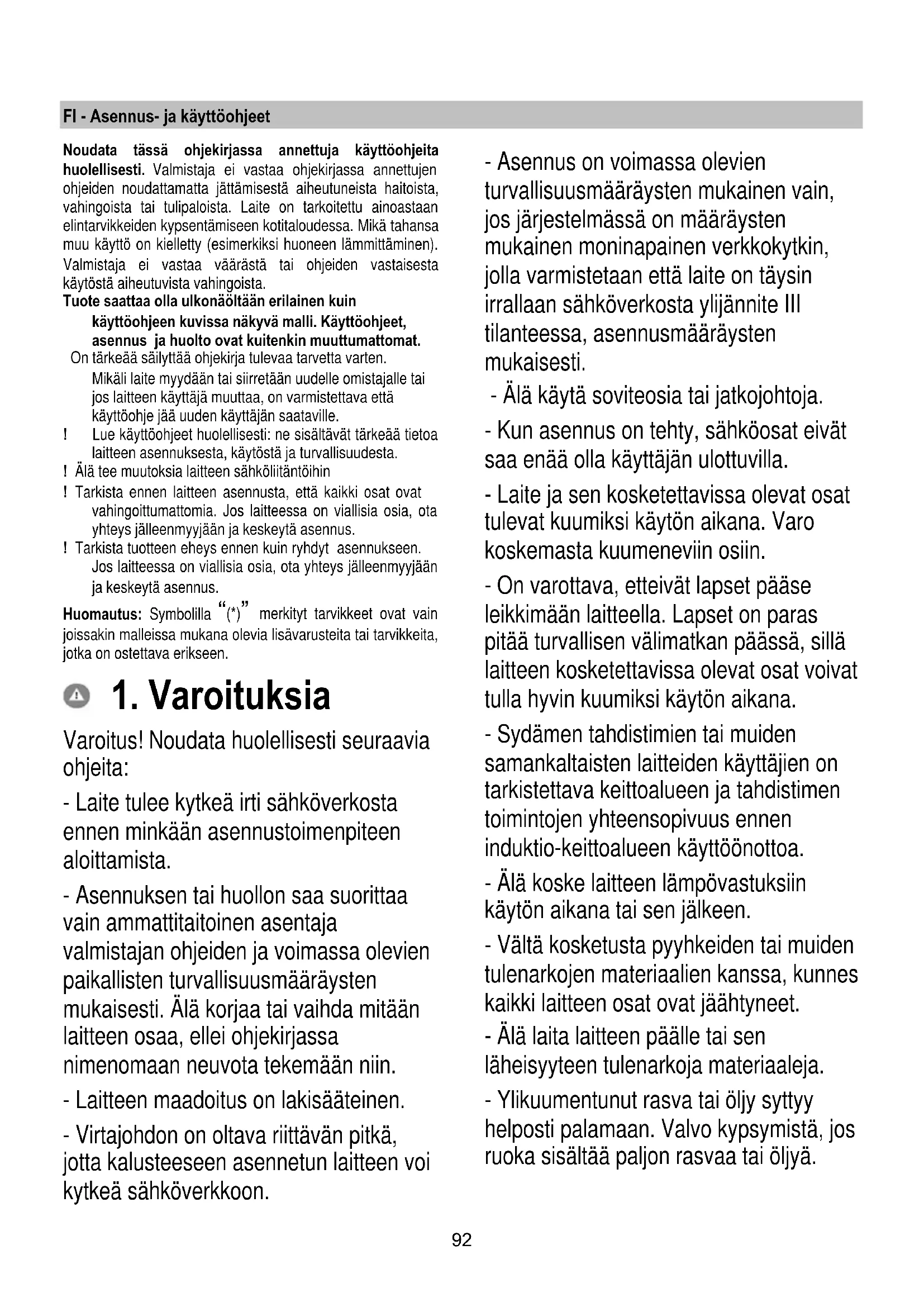

KÄYTTÖOHJE IDE84241IB AEG
Fl - Asennus- ja käyttöohjeet
Noudata tässä ohjekirjassa annettuja käyttöohjeita huolellisesti. Valmistaja ei vastaa ohjekirjassa annettujen ohjeiden noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Laite on tarkoitettu ainoastaan elintarvikkeiden kypsentämiseen kotitaloudessa. Mikä tahansa muu käyttö on kielletty (esimerkiksi huoneen lämmittäminen). Valmistaja ei vastaa väärästä tai ohjeiden vastaisesta käytöstä aiheutuvista vahingoista.
Tuote saattaa olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.
On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.
! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta. ! Älä tee muutoksia laitteen sähköliitäntöihin ! Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus. ! Tarkista tuotteen eheys ennen kuin ryhdyt asennukseen. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.
Huomautus: Symbolilla (*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.
1. Varoituksia
Varoitus! Noudata huolellisesti seuraavia ohjeita:
- Laite tulee kytkeä irti sähköverkosta ennen minkään asennustoimenpiteen aloittamista.
- Asennuksen tai huollon saa suorittaa vain ammattitaitoinen asentaja valmistajan ohjeiden ja voimassa olevien paikallisten turvallisuusmääräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa, ellei ohjekirjassa nimenomaan neuvota tekemään niin.
- Laitteen maadoitus on lakisääteinen.
- Virtajohdon on oltava riittävän pitkä, jotta kalusteeseen asennetun laitteen voi kytkeä sähköverkkoon.
- Asennus on voimassa olevien turvallisuusmääräysten mukainen vain, jos järjestelmässä on määräysten mukainen moninapainen verkkokytkin, jolla varmistetaan että laite on täysin irrallaan sähköverkosta ylijännite III -tilanteessa, asennusmääräysten mukaisesti.
- Älä käytä soviteosia tai jatkojohtoja.
- Kun asennus on tehty, sähköosat eivät saa enää olla käyttäjän ulottuvilla.
- Laite ja sen kosketettavissa olevat osat tulevat kuumiksi käytön aikana. Varo koskemasta kuumeneviin osiin.
- On varottava, etteivät lapset pääse leikkimään laitteella. Lapset on parasta pitää turvallisen välimatkan päässä, sillä laitteen kosketettavissa olevat osat voivat tulla hyvin kuumiksi käytön aikana.
- Sydämen tahdistimien tai muiden samankaltaisten laitteiden käyttäjien on tarkistettava keittoalueen ja tahdistimen toimintojen yhteensopivuus ennen induktiokeittoalueen käyttöönottoa.
- Älä koske laitteen lämpövastuksiin käytön aikana tai sen jälkeen.
- Vältä kosketusta pyyhkeiden tai muiden tulenarkojen materiaalien kanssa, kunnes kaikki laitteen osat ovat jäähtyneet.
- Älä laita laitteen päälle tai sen läheisyyteen tulenarkoja materiaaleja.
- Ylikuumentunut rasva tai öljy syttyy helposti palamaan. Valvo kypsymistä, jos ruoka sisältää paljon rasvaa tai öljyä.
Jos pinnalla esiintyy halkeama, sammuta laite estääksesi sähköiskujen syntymisen mahdollisuutta.
- Laite ei ole tarkoitettu käytettäväksi ulkopuolisen ajastimen tai erillisen kaukohjauksen kanssa.
- Rasvassa tai öljyssä kypsentäminen keittotasolla ilman valvontaa voi olla vaarallista ja se voi aiheuttaa tulipalovaaran.
- Älä jätä keittotasoa toimimaan ilman valvontaa. Nopeaa kypsennystä on valvottava koko ajan.
- ÄLÄ KOSKAAN yritä sammuttaa tulipaloa vedellä. Kytke sen sijaan laite irti sähköverkosta ja peitä liekit esimerkiksi kannella tai sammutushuovalla. Tulipalovaara: älä jätä esineitä keittotason päälle.
- Älä käytä höyrypesuria.
- Älä laita keittotasolle metalliesineitä kuten veitsiä, haarukoita, lusikoita ja kansia, koska ne voivat kuumentua.
- Ennen kuin laite kytketään sähköverkkoon: tarkista tuotekilvestä (joka sijaitsee laitteen alaosassa), että sähköverkon jännite ja teho soveltuvat laitteeseen sekä varmista liitäntäpistorasian soveltuvuus. Epäselvissä tapauksissa ota yhteyttä pätevään sähköasentajaan.
Tärkeää:
- Kytke keittotaso pois päältä käytön jälkeen sen omasta kytkimestä. Älä luota puuttuvista kattiloista kertoviin merkkivaloihin.
- Vältä nesteiden ylikiehumista, kun keität tai lämmität nesteitä, alenna lämpöä.
- Älä jätä keittotasoa päälle käyttämättömänä, äläkä myöskään jätä tyhjiä keittoastioita kuumalle keittotasolle.
- Kun olet lopettanut keittotason käytön, sammuta vastaava alue.
- Älä käytä kypsentämiseen alumiinifoliota, äläkä koskaan laske alumiinifolioon pakattuja tuotteita suoraan keittotasolle. Alumiinin sulaminen aiheuttaisi sille korjaamattoman vahingon.
- Älä koskaan lämmitä ruokaa sisältävää suljettua peltitölkkiä tai säilykepurkkia: se voi räjähtää!
Tämä varoitus koskee kaikkia keittotasomalleja.
- Korkea tehon käyttö kuten Booster-toiminto ei sovellu joidenkin nesteiden kuumentamiseen kuten käristyksessä käytettävään öljyyn. Liiallinen kuumuus voi olla vaarallinen. Näissä tapauksissa on suositeltavaa käyttää pienempää tehoa.
- Keittoastiat tulee asettaa keittotasolle ja niiden on oltava tason keskellä. Älä missään tapauksessa aseta muita esineitä kattilan ja keittotason väliin.
- Korkeissa lämpötiloissa laite vähentää automaattisesti keittoalueiden tehoa.
Ennen huoltotoimenpiteiden aloittamista, kytke laite irti sähköverkosta irrottamalla pistoke tai kytkemällä huoneiston pääkatkaisin pois päältä.
Kaikkien asennukseen ja huoltoon liittyvien toimenpiteiden aikana suojaa kädet työkäsineillä.
Laitteen käyttö on sallittu vähintään 8-vuotiaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä sillä ehdolla, että heitä valvotaan ja opastetaan laitteen turvalliseen käyttöön liittyen ja että he tuntevat sen käyttöön liittyvät vaarat.
Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteella.
Lapset eivät saa suorittaa puhdistusta ja huoltoa ilman valvontaa.
Kun liesituuletinta käytetään samanaikaisesti muiden kaasua tai muita polttoaineita käyttävien laitteiden kanssa, huoneessa on oltava riittävä tuuletus.
Liesituuletin tulee puhdistaa usein sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN VUODESSA), noudattamalla joka tapauksessa käyttöohjeessa nimenomaisesti annettuja aikoja.
Liesituulettimen puhdistukseen ja vaihtoon sekä suodattimien puhdistukseen kuuluvien määräysten noudattamatta jättäminen aiheuttaa tulipalovaaran.
On ehdottomasti kiellettyä liekittää ruokia.
Avotulen käyttö on vahingollista suodattimille ja voi aiheuttaa tulipaloja. Näin ollen sen käyttöä on vältettävä joka tapauksessa.
Paistaminen on suoritettava yksinomaan valvonnan alla, jotta voidaan välttää ylikuumentuneen öljyn syttymistä palamaan.
VAROITUS: Kun keittotaso toimii, liesituulettimen osat voivat tulla kuumiksi.
Varoitus! Älä kytke laitetta sähköverkkoon ennen kuin asennus on suoritettu loppuun.
Mitä sovellettaviin teknisiin turvallisuusmääräyksiin tulee, noudata paikallisten pätevien viranomaisten antamia määräyksiä.
Imettyä ilmaa ei saa ohjata kanavaan, jota käytetään kaasua tai muita polttoaineita käyttävien laitteiden savujen poistoon.
Älä käytä tai jätä liesituuletinta ilman siihen oikein asennettuja lamppuja estääksesi mahdollisen sähköiskun syntymisen.
Älä koskaan käytä liesituuletinta, jos ritilä ei ole asennettu oikein!
Käytä pelkkiä tuotteen mukana tulevia kiinnitysruuveja, tai jos ne eivät kuulu toimitukseen, hanki kooltaan oikeat ruuvit. Käytä pituudeltaan oikean kokoisia ruuveja, jotka on osoitettu asennusohjeessa.
Kun liesituuletinta ja muuta kuin sähköenergiaan käytäviä laitteita käytetään samanaikaisesti, huoneessa syntyvä negatiivinen paine ei saa ylittää 4 Pa:ta (4 × 10-5 bar).
Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) -direktiivin 2012/19/EY mukaisesti. Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle haitallisten seurausten ehkäisemiseen hävittäessään laitteen asianmukaisella tavalla.
Laitteessa tai sen mukana tulevissa asiakirjoissa oleva
merkki tarkoittaa, että kyseinen laite ei kuulu talousjätteisiin, vaan se on erikseen toimitettava sähkö- ja elektroniikkalaiteromun keräyspisteeseen kierrätystä varten. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säädöksiä. Halutessasi lisätietoja laitteen keräyksestä, käsittelystä ja kierrätyksestä ota yhteys paikkakuntasi jätehuoltoon, talousjätteiden keräyspisteeseen tai liikkeeseen, josta laite on hankittu.
Laite on suunniteltu, testattu ja valmistettu noudattamalla seuraavia standardeja:
- Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
- Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Neuvoja tuotteen oikeaan käyttöön ympäristövaikutuksen vähentämiseksi: Kun aloitat ruokien kypsennyksen, käynnistä liesituuletin miniminopeudelle ja jätä se päälle myös muutama minuutti kypsennyksen jälkeen. Lisää nopeutta vain kun paikalla on suuri määrä savua ja höyryä, käyttämällä booster-toimintoa vain ääritapauksissa. Hajujen vähennysjärjestelmän tehokkuuden säilyttämiseksi, vaihda tarvittaessa hiilisuodatin/suodattimet. Säilyttääksesi rasvasuodattimen tehokkaana, puhdista se tarpeen vaatiessa. Tehokkuuden ja melutason vähentämiseksi, käytä tässä ohjekirjassa osoitettua kanavoinnille tarkoitettua maksimaalista halkaisijaa.
2. Käyttö
Keittotason käyttö
Induktioperiaate perustuu fyysiseen magneettivuon tiheysilmiöön. Pääasiallisesti tämä ilmiö mahdollistaa lämmittävän energian suoran siirtymisen generaattorista keittoastiaan.
Edut:
Sähköliesiin verrattuna induktiotaso on:
- Turvallisempi: lasipinnan lämpötila on alhaisempi. - Nopeampi: ruokien lämmitysajat ovat lyhyempiä. - Tarkempi: taso reagoi välittömästi annettuihin ohjauksiin. - Tehokkaampi: 90 % saadusta energiasta muuttuu lämmöksi. Lisäksi kun kattila on poistettu tasolta, lämmön siirto keskeytyy välittömästi estäen turhaa lämmönhukkaa.
2.1 Keittoastiat
Käytä vain kattiloita, joissa on Tärkeää:
Keittotason vahingoittumisen välttämiseksi, älä käytä: - keittoastioita, joiden pohja on epätasainen. - metallisia keittoastioita, joiden pohja on emaloitu. - keittoastioita, joiden pohja on naarmuuntunut, näin keittotason pinta ei naarmuunnu. - älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle.
2.1.1 Entisten kattiloiden tarkistaminen
Induktioperiaate käyttää hyväksi magnetismia lämmöntuottamiseen. Siksi keittoastioiden valmistusmateriaalien tulee sisältää rautaa. Pienellä magneetilla voit helposti tarkistaa onko keittoastiasi magnetoituva. Kattilat eivät ole sopivia, ellei magneetti havaitse niitä.
2.1.2 Keittoastian pohjan suositeltavat läpimitat
TÄRKEÄÄ: Keittoalueet eivät kytkeydy toimintaan, jos kattilat eivät ole oikean kokoisia
Tarkista keittoalueeseen sopivan kattilan läpimitat tämän ohjekirjan kuvista.
2.2 Energiansäästö
Parhaan tuloksen saavuttamiseksi on suositeltavaa:
- Käyttää kattiloita ja pannuja, joiden pohjan läpimitta on sama kuin keittoalueen läpimitta.
- Käytä vain tasapohjaisia kattiloita ja pannuja.
- Peitä kattila kannella kypsennyksen ajaksi, jos mahdollista
- Keitä kasvikset, perunat yms. pienessä vesimäärässä keittoajan lyhentämiseksi.
- Käytä painekattilaa, se alentaa energian kulutusta ja lyhentää kypsennysaikaa.
- Aseta keittoastia tasoon merkityn keittovalueen keskelle.
Imurin käyttö
Imujärjestelmää voidaan käyttää imevänä mallina, joka poistaa imetyn ilman ulos, tai suodattavana ilmankiertojärjestelmänä.
Imurimalli
Kuva 7
Höyryt poistetaan ulos putkistosarjan kautta (hankittava erikseen), joka kiinnitetään varustuksiin kuuluvaan liitoslaippaan.
Poistoputken halkaisijan tulee olla kooltaan vähintään liitäntäputken liitosrenkaan halkaisijan kokoinen:
- jos kyseessä on suorakulmainen ulostulo 222 x 89 mm
- jos kyseessä on pyöreä ulostulo Ø 150 mm (*)
Lisätietoja varten, ks. imurimallin lisävarusteita koskeva sivu tämän ohjekirjan kuvitetussa osassa.
Kuva 7c
Liitä putket putkiin ja seinässä oleviin poistoaukkoihin, joiden halkaisija vastaa ilman ulostuloa (liitoslaippa).
Jos käytetään halkaisijaltaan pienempiä putkia ja seinässä olevia poistoaukkoja, imukyky heikkenee ja melu lisääntyy huomattavasti.
Näin ollen kaikki siihen liittyvä vastuu hylätään.
Käytä mahdollisimman lyhyttä putkea. Käytä putkea, jossa on mahdollisimman vähän kaarteita (kaarteen maksimikulma: 90°). Vältä äkillisiä muutoksia putken halkaisijassa.
Suodattava malli
Kuva 8
Imetty ilma suodatetaan tarkoituksenmukaisia rasvasuodattimia ja hajusuodattimia käyttämällä ennen kuin ne ohjataan takaisin huoneeseen.
Tuote toimitetaan kaikilla tarvittavilla varusteilla vakioasennusta varten ilman ulostuloa edessä kalusteen jalkalistassa.
Pakkaus sisältää lisäksi neljä äärimmäisen tehokasta keraamista suodatinryhmää aktiivihiilellä. Keraamiset suodattimet ovat regeneroituvia modulaarisia hiilisuodattimia (tutustu tämän ohjekirjan osaan Huolto - Aktiivihiilisuodattimet).
Kemiallisten ja fyysisten ominaisuuksien ansiosta hajut absorboidaan tehokkaasti ja korkea mekaaninen kestävyys saavutetaan.
Lisätietoja varten, ks. suodattavan mallin lisävarusteita koskeva sivu (tämän ohjekirjan kuvitetussa osassa).
Kuvat 13b
3. Asennus
Sähkö- ja mekaanisen asennuksen saa tehdä ainoastaan asiantunteva henkilö.
Keittotaso on valmistettu asennettavaksi työtason (paksuus 3-6 cm) päälle.
Keittotason ja seinän välinen vähimmäisetäisyys on 5 cm edestä ja 10 cm sivulta.
3.1 Sähköliitäntä
Kuva 3
- Kytke laite irti sähköverkosta.
- Laitteen asennuksen saa suorittaa ainoastaan ammattitaitoinen sähköasentaja, joka tuntee voimassa olevat asennusta ja turvallisuutta koskevat määräykset.
- Valmistaja ei vastaa minkäänlaisista ihmisille, eläimille tai omaisuudelle aiheutuneista vahingoista, jos vahinko on syntynyt näiden määräysten noudattamisen laiminlyönnin vuoksi.
- Virtajohdon on oltava riittävän pitkä, jotta keittotaso voidaan poistaa työtasolta.
- Varmista, että laitteen pohjassa olevaan arvokilpeen merkitty jännite vastaa asuntosi jännitettä.
- Älä käytä jatkojohtoja.
- Laitteen maadoitus on lakisääteinen.
- Maadoitusjohdon on oltava 2 cm muita johtoja pidempi.
- Mikäli kodinkoneen mukana ei ole toimitettu kaapelia, käytä kaapelia, jonka poikkileikkaus on vähintään 2,5 mm² tehoille 7200 W. Tämän ylittäville tehoille vähintään 4 mm².
- Kaapelin lämpötila ei saa ylittää missään kohdassa 50 °C ympäristön lämpötilaa.
- Laite on tarkoitettu kytkettäväksi pysyvästi sähköverkkoon.
Tämän vuoksi suorita kytkentä kiinteään verkkoon sääntömääräisen yleiskatkaisimen kautta, joka takaa täydellisen irtikytkennän ylijänniteluokassa III ja varmista, että se on helposti saatavilla olevassa paikassa asennuksen jälkeen.
Huomautus: kodinkoneen kytkemiseksi väliaikaisella, yksi- tai kolmivaiheliitännällä, irrota paikalla oleva kaapeli ja vaihda se toisentyyppiseen kaapeliin (ei kuulu toimitukseen), jossa on seuraavat ominaisuudet:
Yksivaiheliitäntä: kaapeli H05V2V2-F 3G4.
Kolmivaiheliitäntä: kaapeli H05V2V2-F 5G2,5.
Kuvat 3b/3c
Varoitus! Tarkista aina, että verkkojohto on asennettu oikealla tavalla ennen kuin yhdistät laitteen sähköverkkoon ja tarkista, että se toimii oikein.
Varoitus! Yhdyskaapelin voi vaihtaa ainoastaan valtuutettu asentaja tai henkilö, jolla on vastaava koulutus.
Huomautus: tuote on varustettu Power Limitator -toiminnolla, jonka avulla kW:n maksimaalinen absorbointiraja voidaan asettaa.
Asetus on tehtävä, kun tuote kytketään sähköverkkoon tai pois sähköverkosta (2 seuraavan minuutin sisällä). Power Limitationin asetussarjaa varten tutustu tämän ohjekirjan osaan Toiminta.
3.2 Asennus
Ennen asennuksen aloittamista:
- Kun laite on purettu pakkauksesta, tarkista, että se ei ole vahingoittunut kuljetuksen aikana. Mikäli havaitset ongelmia, ota yhteys jälleenmyyjään tai huoltopalveluun ennen asennuksen aloittamista.
- Tarkista ennen asennuksen aloittamista, että ostamasi tuote sopii sille varattuun tilaan.
- Tarkista, että pakkauksen sisään ei ole (kuljetuksesta johtuen) jäänyt pakkausmateriaaleja (kuten ruuveja sisältäviä kirjekuoria tai takuupapereita). Poista ne ja säilytä tarvittaessa. Tarkista myös, että asennusalueen läheisyydessä on pistorasia.
Kalusteen valmistelu asennusta varten:
- Tuotetta ei voi asentaa jäähdytyslaitteiden, astianpesukoneiden, uunien, pesukoneiden ja kuivausrumpujen päälle.
- Sahaa kalusteeseen aukot ennen keittotason sijoittamista siihen ja poista huolellisesti kaikki lastut tai sahanpurut.
TÄRKEÄÄ: käytä yhdestä liima-aineesta valmistettua tiivisteainetta (S), joka kestää jopa 250° lämpötilaa; ennen asennusta kaikki liimattavat pinnat on puhdistettava huolella poistamalla kaikki aineet, jotka voivat vaarantaa niiden kiinnittymistä (esim.: irrotusaineet, säilytysaineet, rasvat, öljyt, vanhojen tarrojen jäämät, jne.); liima-aine on levitettävä tasaisesti kehikon ympärille; kun se on liimattu, anna liima-aineen kuivua noin 24 tuntia.
Kuva 1a/1b
VAROITUS! Jos ruuveja ja kiinnitystarvikkeita ei ole asennettu ohjeiden mukaisesti, on olemassa sähköiskun vaara.
Huomautus: tuotteen oikeaa asennusta varten on suositeltavaa laittaa putkistoihin teipit, joiden ominaisuudet vastaavat seuraavaa:
- joustavaa ja pehmeää PVC:tä, akryylipohjaisella liimalla -standardin DIN EN 60454 mukainen paloa estävää ainetta
- ihanteellinen vanhenemisenkestävyys
- kestää lämpötilan vaihteluita -käytettävissä erilaisissa lämpötiloissa
4. Toiminta

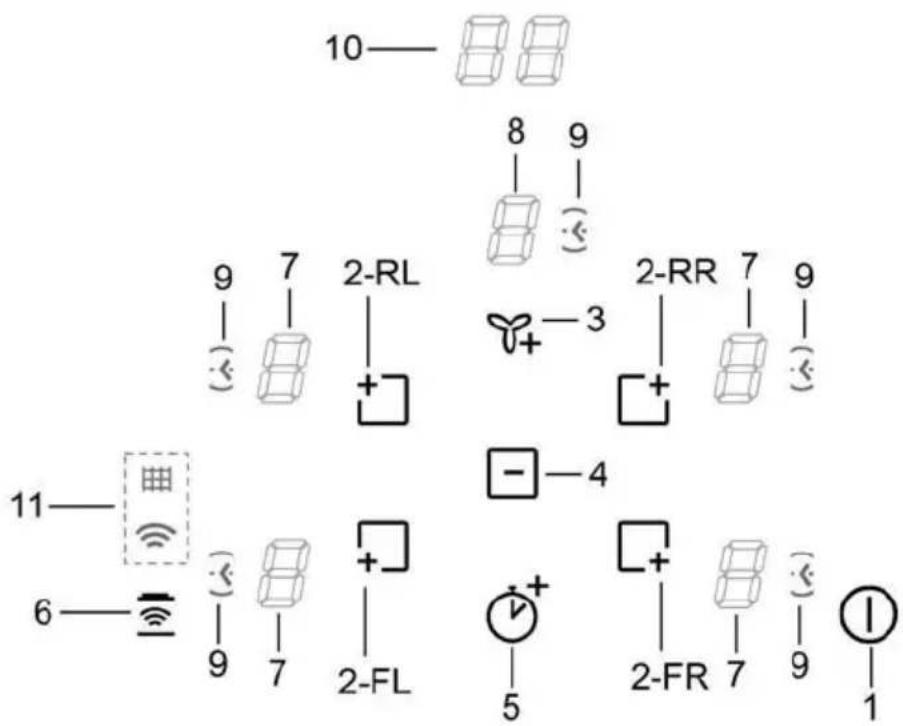

Ohjauspaneeli
Huomautus: Keittoalueen valintaan riittää sitä vastaavan kuvakkeen hipaisu (painaminen).
Näppäimet
- Keittotason/imurin näppäin ON/OFF
- Keittoalueiden valinta Power Level -lisäys
- Imunopeuden (tehon) lisäys
- Power Level -vähennys Imunopeuden (tehon) vähennys Ajastinajan vähennys
- Ajastimen aktivointi Ajastinajan lisäys
- Automaattisten toimintojen aktivointi Suodattimien kyllästymisen nollaus
Näyttö / LED
- Power Level -näyttö
- Imunopeuden (tehon) näyttö
- Aktiivisen ajastimen osoitin
- Ajastinajan osoitin
- Automaattisen imutoiminnan osoitin Suodattimien aputoimintojen osoitin
Keittoalueet:
RL = takavasen
FL = etuvasen
RR = takaoikea
FR = etuoikea
KEITTOTASON KÄYTTÖ
Hyvä tietää ennen käytön aloittamista:
Kaikki keittotason toiminnot on suunniteltu tiukimpien turvallisuusmääräysten mukaisesti.
Tästä johtuen:
Tietyt toiminnot eivät käynnisty, tai ne menevät automaattisesti pois päältä, jos liedellä ei ole kattiloita tai jos kattilat eivät ole oikealla paikalla. - Muussa tapauksessa käynnistetyt toiminnot menevät automaattisesti pois päältä muutama sekunti sen jälkeen kun valittu toiminto olisi säädettävä uudestaan (esimerkiksi: "Keittotason kytkeminen toimintaan" ei ole valittu "Valitse keittoalue" ja "Käyttölämpötila", tai "Lock-toiminto" tai "Timer").
Varoitus! Pitkäaikaisen käytön jälkeen (esimerkiksi)
keittoalueen merkkivalo ei sammu heti, koska alue ei ole vielä jäähtynyt; keittoalueiden näytöllä näkyy merkki "H", joka ilmoittaa tästä vaiheesta.
Odota, että näyttö sammuu ennen kuin kosket keittoalueeseen.
Keittoalueen näyttö
Keittoalueiden näytöillä näkyy seuraavat tiedot:
| Keittoalue toiminassa | 0 |
| Power Level | 1...9 P |
| Residual Heat Indicator | H |
| Pot Detector | - |
| Bridge-toiminto pääällä | n |
| Temperature Manager-toiminto pääällä | u |
| Child Lock-toiminto pääällä | L |
Keittotason ominaisuudet
Safe Activation
Tuote kytketään päälle vain, jos keittotasolla on kattiloita: lämmitysmenetelmä ei käynnisty tai se keskeytyy, jos kattiloita ei ole paikalla tai ne poistetaan.
Pot Detector
Tuote havaitsee kattilat automaattisesti keittoalueilla.
Safety Shut Down
Turvallisuussyistä jokaisella keittoalueella on maksimaalinen toiminta-aika, joka riippuu asetetusta tehotasosta.
Kun yksi tai useampi keittoalue sammutetaan, jäljelle jäävästä lämpötilasta ilmoitetaan vastaavalla keittotasolla seuraavan symbolin "H" kautta.
Toiminta
Huomautus: Toiminnon aktivoimiseksi, kytke ensiksi päälle haluamasi alue.
Käynnistys
Paina (hipaise) ① keittotason/imurin ON/OFF -näppäintä
Merkkivalo syttyy merkiksi siitä, että keittotaso/imuri on toimintavalmis
Paina uudelleen sammuttamiseksi
Huomautus: Tämä toiminto on ensisijainen.
Keittoalueiden valinta
Hipaise (paina) halutun keittoalueen valintanäppäintä. Valitun alueen näyttöön ilmestyy merkki
9 Power Level
Keittotasossa on 9 tehotasoa
Hipaise (paina) valintanäppäintä lisätäksesi tehotasoa; hipaise (paina) valintanäppäintä vähentääksesi tehotasoa;
Tehotaso näytetään valitun alueen näytöllä: 1...9
Power Booster
Tuote on varustettu ylimääräisellä tehotasolla (tason 9 lisäksi), joka jää päälle 5 minuutiksi, jonka jälkeen lämpötila palaa edellä käytössä olevalle tehotasolle.
Hipaise (paina) valintanäppäintä lisätäksesi tehotasoa (yli tason 9) ja kytke päälle Power Booster
Power Booster -tehotaso osoitetaan valitun alueen näytöllä merkillä "P".
HUOM: keittoalueeseen (KUVA 19) ei kuulu ajastinta Power Booster -toiminnolle; Power Booster -toiminnon kytkemiseksi pois päältä, paina
Bridge Zones
Vasemmalla olevat keittoalueet kykenevät toimimaan yhdistetyllä tavalla Bridge-toiminnon ansiosta saamalla aikaan yhtenäisen ja samalla teholla toimivan alueen. Kyseisen toiminnon ansiosta saadaan tasainen kypsennys kun kyseessä on suurikokoiset vuoat ja keittoastiat.
Sitä voidaan käyttää yhdessä edessä olevan keittoalueen "Master" ja vastaavan takana olevan "Toissijaisen" alueen kanssa
(tarkistaaksesi mitkä alueet on varustettu tällä toiminnolla, tutustu tämän ohjekirjan kuvitettuun osaan).
Bridge-toiminnon kytkemiseksi päälle:
- valitse keittoalue "Master" (jonka tulee olla tehotasolla 0)
- pidä painettuna, kunnes kuulet äänimerkin, jonka jälkeen ilmestyy vilkkuva merkki "toissijaisen" keittoalueen näyttöön (7)
- valitse "Toissijainen" keittoalue 3 sekunnin sisällä
- aseta "Master" keittoalueen käyttötaso (teho) joka näytetään vastaavalla näytöllä (7)
Huomautus: kytkeäksesi pois päältä Bridge-toiminnon riittää, että keittoalue asetetaan lämpötilaan "
Temperature Manager
Temperature Manager on ohjaustoiminto, jonka avulla lämpötilaa voidaan säilyttää vakaana optimoidulla teholla välillä 0 ja 1; toiminto on ihanteellinen valmiiden ruokien säilyttämiseksi lämpiminä.
Temperature Manager -toiminto kytketään päälle, kun
näppäintä painetaan ensimmäistä kertaa
Temperature Manager -toiminnassa olevan alueen näyttöön ilmestyy merkki
Child Lock
Child Lock -toiminnon avulla voidaan estää, että lapset eivät pääse käynnistämään keitto- ja liesituulettimen alueita vahingossa, estäen näin minkä tahansa toiminnon käynnistymistä.
Child Lock -toiminto voidaan käynnistää vain kun tuote on päällä, mutta keittoalueet (ja liesituuletin) sammutettuina.
Kytkeminen päälle:
- poista keittotasolle mahdollisesti unohtuneet keittoastiat
paina ja pidä painettuna samanaikaisesti (2-FR) ja
paina sitten uudelleen valitsinta (2-FR); kaksinkertainen äänimerkki osoittaa, jos Child Lock on päällä, ja näytöille (7) visualisoidaan "L".
Kytkeminen pois päältä:
paina ja pidä painettuna samanaikaisesti (2-FR) ja
sitten uudelleen
kaksinkertainen äänimerkki osoittaa, että Child Lock on kytketty pois päältä, "L" poistuu näytöltä (7).
Keittoalueen väliaikainen kytkeminen pois päältä: voit käyttää keittoaluetta myös kun Child Lock on kytketty päälle.
Toimi seuraavasti:
paina ja pidä painettuna + (2-FR) ja - Nyt keittoaluetta voidaan käyttää normaaliin tapaan, Child Lock kytkeytyy uudelleen päälle kun keittoalue sammuu.
- Ajastin
Ajastintoiminto on lähtölaskenta, joka on mahdollista asettaa myös samanaikaisesti jokaiselle keittoalueelle (ja imualueelle). Asetetun ajan päättyessä, keittoalue (tai imualue) sammuu automaattisesti ja käyttäjälle ilmoitetaan siitä äänimerkillä.
Ajastintoiminnon kytkeminen päälle keittotasolle
(5) Ajastintoimintoon pääsemiseksi
- Ajastimen kestoajan säätö:
paina valintakytkintä , lisätäksesi automaattista sammutusaikaa paina valintakytkintä , vähentääksesi automaattista sammutusaikaa
Halutessasi voit toistaa toiminnon muilla keittoalueilla. Huomautus: Jokaiselle keittoalueelle voi olla asetettu erilainen ajastin; näytölle (10) ilmestyy 10 sekunnin ajaksi viimeksi valitun tason lähtölaskenta, jonka jälkeen visualisoidaan lähtölaskenta pienemmällä ajalla.
Kun ajastin on lopettanut lähtölaskennan, äänimerkki soi (2 minuuttia tai loppuu painamalla mitä tahansa tason näppäintä), kun taas näyttö (10) vilkkuu yhdessä merkin "kanssa.
Huomautus: keittotason viereen, kun ajastin on käytössä, ilmestyy merkki (9)
Ajastimen sammuttaminen:
- valitse keittovalue
- aseta ajastimen arvo kohtaan "O", kautta
Huomautus: toiminto jää päälle, jos sillä välillä ei paineta muita näppäimiä.
- Egg Timer
Egg Timer -toiminto on keittoalueista (ja imualueesta) riippumaton lähtölaskenta. Asetetun ajan päättyessä käyttäjälle ilmoitetaan siitä äänimerkillä.
Egg Timer kytkeytyy päälle painamalla. Huomautus: toiminnon Egg Timer saattamiseksi, noudata Timer-toimintoa vastaavaa menetelmää.
Power Limitation
Power Limitation -toiminnon avulla voidaan asettaa tuotteen toiminta rajoittamalla absorpointi 3,1 kW:n maksimiarvoon.
Huomautus: asetus on tehtävä keittotaso sammutettuna,
painamatta näppäintä 1, kun keittotaso kytketään sähköverkkoon tai virran kytkeytyessä uudelleen päälle, seuraavien 2 minuutin sisällä.
Power Limitation asettamiseksi:
- paina
- pitämällä painettuna
- lyhyt äänimerkki soi
- pitämällä painettuna
- Nyt voit vapauttaa näppäimen
- Alueen FL näyttö (7) näyttää peräkkäin merkit "C" ja "0", ja osoittaa, että asetus voidaan suorittaa
- Alueen RL näyttö (7) näyttää senhetkisen asetuksen** 0 = 7,4KW 1 = 3,1KW
**Asetus on oletusarvoisesti 7,4 KW
- Power Limitation -asetuksen vaihtamiseksi, paina + (2-FL)
- Tallentaaksesi tehdyn valinnan, paina 2 sekuntia; pitkä äänimerkki soi, joka vahvistaa tehdyn asetuksen.
- Paina ①, poistuaksesi toiminnosta
Käynnistys
Paina (hipaise) ① keittotason/imurin ON/OFF -näppäintä
Merkkivalo syttyy merkiksi siitä, että keittotaso/imuri on toimintavalmis
Paina uudelleen sammuttamiseksi
Huomautus: Tämä toiminto on ensisijainen.
Imurin käynnistys:
Hipaise (paina) valintanappainta päälle
kytkeäksesi imurin
Imunopeus (teho):
hipaise (paina) valintanappainta imunopeutta (tehoa), (0-10)
lisätäksesi
hipaise (paina) valintanappainta imunopeutta (tehoa) (10-0);
vähentääksesi
- Ajastin
Ajastintoiminnon kytkeminen päälle/säätö imurille
- Valitse imuri nopeuksista)
- Ajastimen kestoajan säätö:
paina valintakytkintä sammutusaikaa
paina valintakytkintä automaattista samm
vähentääksesi
näytöllä (10) visualisoidaan lähtölaskenta,
Huomautus: imurin näytön viereen, kun Timer on käytössä,
ilmestyy merkki (9)
Kun ajastin on lopettanut lähtölaskennan, äänimerkki soi (2 minuuttia tai loppuu painamalla mitä tahansa tason näppäintä), kun taas näyttö (10) vilkkuu yhdessä merkin kanssa.
Ajastimen sammuttaminen:
- valitse keittoalue
- aseta ajastimen arvo kohtaan "0", kautta
Huomautus: toiminto jää päälle, jos sillä välillä ei paineta muita näppäimiä.
Rasvasuodattimen vaihtotarpeen hälytys
Liesituuletin osoittaa, kun suodattimet vaativat huoltoa:
osoitin (11) syttyy palamaan
Rasvasuodattimen vaihtotarpeen hälytyksen resetointi
pitkään; osoitin sammuu aloittamalla uudelleen osoittimen laskennan.
- Automaattinen toiminta
Liesituuletin kytkeytyy sopivimpaan nopeuteen mukauttamalla imutehon maksimaaliseen keittoalueiden tehoon.
Tämän toiminnon kytkemiseksi päälle:
Paina lyhyesti, osoitin (11) syttyy näyttämään, että liesituuletin toimii tällä toimintatavalla.
4.1 Tehotaulukko
| Tehotas | Keittotapa | Tason käytö
(viitteellinen-kokemus ja
ruoanlaittotummus vaikuttavat käytöön) |
| Maksimithe | Boost Noe kaumentaminen | Rhanteellinen ruoan lämpõtilan nopeaa
nostamista varten, veden saamiseksi
kiehumispisteeseen tai nesteiden nopeaa
kuumentamista varten | |
| 8-9 Paistaminen- keittäminen | Rhanteellinen ruskistamseen, kypsennyksen
aloitamseen, pakastiden paistamseen,
nopeaan keittämseen | |
| Korkea teho | 7-8 | Ruskistaminen - kuullottaminen -
keittäminen - grillaaminen | Rhanteellinen ruskistamseen, kiehunnan
ylläpitoon, kypsentämseen ja grillaamseen
(lyhyen aikaa, 5-10 minuuttia) |
| 6-7 | Ruskistaminen - kypsentämnen-
hauduttaminen - kuullottaminen -
grillaaminen | Rhanteellinen kuullottamseen, keyen
kiehunnan ylläpitoon, kypsentämseen ja
grillaamseen (jonkin aikaa, 10-20 minuuttia),
varusteiden kuumentamseen |
| Keskitason teho | 4-5 | Kypsentäminen - hauduttaminen-
kuullottaminen - grillaaminen | Rhanteellinen hauduttamseen, varovaseen
keittämseen, kypsentämseen (pitkän aikaa).
Kastikkee sekoitamseen pastaan |
| 3-4 | Kypsentäminen - kiehauttaminen -
saostaminen - sekottaminen | Rhanteellinen pitkää kypsennystä varten (riisi,
kastikkeet, paistit, kala) liemessä (esimerkiki
vesi, viini, lihaliemi, maito), kastikkee
sekoitamseen pastaan |
| 2-3 | Rhanteellinen pitkää kypsennystä varten
(märär alle litran: riisi, kastikkeet, paistit, kala)
liemessä (esimerkiki vesi, viini, lihaliemi,
maito) |
| Alhainen teho | 1-2 | Pehmentäminen - sulattaminen -
lämpimänäpito - kuohkeuttaminen | Rhanteellinen voin pehmentämseen, suklaan
hellävaraiseen sulattamseen, pienten
pakasteiden sulattamseen |
| 1 | Rhanteellinen pienten, vasta valmistettujen
ruokamäärien lmpimänä pitämseen,
tarjoiluastioiden pitämseen lmpiminä ja
risottojen sekoittamseen |
| OFF | Nollateho | Alustaso | Keittotoso valmiustilassa tai sammutetu
(mahdollinen jäkkilämpö, jonka ilmaisee H-LO) |
4.2 Kypsennystaulukko
| Elintarvikeluokka | Ruoka taitkysnystyppi | Tehotasjo ja kypsennysjakso |
| Ensimmäinen vaihe Teho | Toinen vaihe Teho | |
| Pasta, riisi | Tuore pasta Veden lammittäminen Booster-9 | | Pastan keittäminen ja kiehumisen jatkainen | 7-8 |
| Tuore pasta Veden lammittäminen Booster-9 | | Pastan keittäminen ja kiehumisen jatkainen | 7-8 |
| Keitety risi Veden lammittäminen Booster-9 | | Pastan keittäminen ja kiehumisen jatkainen | 5-6 |
| Risotto Kuullottaminen ja paahtaminen 7-8 Kypsentäminen 4-5 | | |
| Vihannekset, kasvikset | Keitetyt | Veden lammittäminen | Booster-9 | Keitäminen |
| Paistetut | Öljyn kuumentäminen | 9 | Paistamine |
| Nopeasti paistetut | Varusteen kuumentaminen | 7-8 | Kypsentäminen 6-7 | |
| Haudutetut | Varusteen kuumentaminen | 7-8 | Kypsentäminen | 3-4 |
| Ruskistetut | Varusteen kuumentaminen | 7-8 | Ruskistaken | 7-8 |
| Liha | Paisti | Lihan ruskistaminen öljssä (voissa teho 6) | 7-8 | Kypsentäminen | 3-4 |
| Pariloitu | pannun esikuumentaminen | 7-8 | Parilointi molemmin puolin | 7-8 |
| Ruskistettu | Ruskistaminen öljssä (voissa teho 6) | 7-8 | Kypentäminen | 4-5 |
| Pata/muhennos | Ruskistaminen öljssä (voissa teho 6) | 7-8 | Kypentäminen | 3-4 |
| Kala | Pariloitu | pannun esikuumentaminen | 7-8 | Kypentäminen | 7-8 | |
| Pata/muhennos | Ruskistaminen öljssä (voissa teho 6) | 7-8 | Kypentäminen | Kypentäminen | |
| Paistettu | Öljyn tai rasvan kuumentaminen | 8-9 | Paistainen | 7-8 | |
| Kananmunat | Paistetut | Voin tai rasvan kuumentaminen pannussa | 6 | Kypentäminen | 6-7 |
| Munakkaat | Voin tai rasvan kuumentaminen pannussa | 6 | Kypentäminen | 5-6 |
| Pehmeäksi /kovaksi keitetetyt | Veden lammittäminen | Booster-9 | Kypentäminen | 5-6 |
| Ohukaiset | Voin kuumentaminen pannussa | 6 | Kypentäminen | 6-7 |
| Kastikkeet | Tomaatti | Ruskistaminen öljssä (voissa teho 6) | 6-7 | Kypentäminen | 3-4 |
| Jauhelihakastike | Ruskistaminen öljssä (voissa teho 6) | 6-7 | Kypentäminen | 3-4 |
| Valkokastike | Kastikepohjan valmistaminen (voin sulattaminen ja pauhojen lisäys) | 5-6 | Kiehauttaminen | 3-4 |
| Jälliruoat, kiisselit | Vaniljakastike | Maidon kiehauttaminen | 4-5 | Kevyen kiehunnan ylläpito | 4-5 |
| Vanukkaat | Maidon kiehauttaminen | 4-5 | Kevyen kiehunnan ylläpito | 2-3 |
| Risipuuro | Maidon kuumentaminen | 5-6 | Kevyen kiehunnan ylläpito | 2-3 |
5. Huolto
Keittotason huolto
Varoitus! Varmista aina ennen puhdistamisen tai huollon alkamista, että keittoalueet on sammutettu ja että lämmönilmaisin ei ole näkyvissä.
5.1 Puhdistus
Keittotaso on puhdistettava aina käytön jälkeen.
Tärkeää:
Älä käytä hankaavia sieniä tai teräsvillaa. Niiden käyttö saattaa ajan myötä vaurioittaa lasia.
Älä käytä voimakkaita kemiallisia puhdistusaineita, kuten uuninpuhdistusaineita tai tahranpoistoaineita.
Jäähdytä keittotaso aina käytön jälkeen ja poista siltä kaikki tahrat ja ruokajäämät.
Sokeri ja runsaasti sokeria sisältävät ruoat vahingoittavat keittotasoa ja ne on poistettava heti.
Suola, sokeri ja hiekka voivat naarmuttaa lasipintaa.
Käytä pehmeää liinaa, imukykyistä keittiöpaperia tai erityistä lieden pesutuotetta (noudata valmistajan ohjeita).
ÄLÄ KÄYTÄ HÖYRYPESURIA!!!
Tärkeää:
Jos kattiloista vuotaa vahingossa suuri määrä nestettä, tuotteen alaosaan asennetun tyhjennysventtiilin kautta on mahdollista poistaa jämät ja suorittaa puhdistus maksimaalisella hygieenisyydellä.
Kuva 18
Täydellistä ja perusteellista puhdistusta varten irrota alempi allas.
Kuva 18a - 18b
Imurin huolto
Puhdistus
Puhdistusta varten käytä yksinomaan neutraaleihin pesuaineisiin kostutettua liinaa. Älä käytä
puhdistuksessa työkaluja tai välineitä!
Vältä hankaavien tuotteiden käyttöä.
ÄLÄ KÄYTÄ ALKOHOLIA!
Rasvasuodatin
Kuva 15-16
Pidättelee paiston aikana syntyviä rasvahiukkasia.
Se on puhdistettava kerran kuussa (tai kun suodattimien kyllästymisestä osoitetaan) mietoja pesuaineita käyttämällä, käsin tai astianpesukoneessa, alhaisessa lämpötilassa ja lyhyessä jaksossa.
Kun pesu suoritetaan astianpesukoneessa, metallisen rasvasuodattimen väri voi haalistua, mutta sen suodatusominaisuudet eivät muutu millään tavoin.
Aktiivihiilisuodattimet
(Vain suodattava versio)
Kuva 17-17a-17b-17c
Pidättelee paiston aikana syntyviä epämiellyttäviä hajuja.
Tuote on varustettu neljällä suodatinryhmällä, jotka pidättelevät hajuja aktiivisten hiilien ansiosta. Aktiiviset hiilet on integroitu keraamisen rakenteeseen, johon epäpuhtaudet pääsevät helposti ja täydellisesti saaden aikaan laajan absorptiopinnan.
Aktiivihiilellä toimivien keraamisten
suodattimien kyllästyminen syntyy vaihtelevan ajan kuluttua, paistotyypin ja rasvasuodattimien säännöllisen puhdistuksen perusteella. Nämä hajusuodattimet voidaan regeneroida termisesti 2-3 kuukauden välein asettamalla ne esilämmitettyyn uuniin 200°C tunniksi. Regeneroinnin ansiosta suodattimet kestävät korkeintaan 5 vuotta.
5.2 Vianetsintä
| VIRHEKOODI | KUVAUS | MAHDOLLISET | SYYT |
| E2 | Käytöpaneeli sammuu liian korkean lämpötilan vuoksi | Sisäisten elektronisten osien lämpötila on liian korkea | Odota, että keittotaso jäähtyy ennen kuin käytät sitä uudelleen |
| E3 | Keittoastia ei ole sopiva | Magneettisten ominaisuuksien katoaminen | Poista kattila |
| E5 | Käytölliymän ja induktiomoduulin välisiä yhteysongelmia | Moduulän ei tule virtaa Virtajohtoa ei ole kytketty oikein tai se on viallinen | Kytke keittotaso irti sähköverkosta ja tarkista yhteys |
| Kaikkia muita virheilmoituksia varten (E ... U ... C ...) | Ota yhteys huoltopalveluun ja ilmoita virhekoodi |
5.3 Huoltopalvelu
Ennen kuin otat yhteyttä huoltoon
- Kokeile voitko korjata vian itse kohdan "Vianetsintä" ohjeiden mukaan.
- Sammuta keittotaso ja kytke se uudelleen päälle nähdäksesi, onko vika poistunut.
Jos ongelma ei poistu edellä mainittujen tarkistusten jälkeen, ota yhteyttä valtuutettuun tekniseen tukeen.
4.1 Tehotaulukot
| Effektnivå | Type | Hvilket nivå som skal benytes (dettegåringare en henvisning, egen erfaring og cokevaner gjelder och) |
| Maksimal effekt | Boost Hurtig oppvarming | Ideell for Å varme opp mat på kort tid, spesielt hurtigkoking av vann eller andre væsker som skal varmes raskt opp |
| 8-9 Steke-koke | Ideell for Å brune mat, starte en koking, steke frosne varer |
| Høy effekt | 7-8 Brune - steke - koke - grille | Ideell for Å brune mat, opprettholde kraftig koking, koke og grille (på kort tid, 5-10 minutter) |
| 6-7 Brune - koke - stue - steke - grille | Ideell for Å brune mat, opprettholde en svak koking, koke og grille (over middels tid, 10-20 minuter), forhåndsvarme utstyr |
| Middels effekt | 4-5 Koke - stue - steke - grille | Ideell for Å lage gryteretter, holde delikat mat på svak varme, koke (over lengre tid). Blande pasta |
| 3-4 | Koke - koke opp - koke tykt - blande | Ideell for mat som trenger lang koketid (ris, sauser, steker, fisk) og som ineholder væske (f.eks. vann, vin, kraft, melk), blande pasta |
| 2-3 | Ideell for mat som trenger lang koketid (volum på mindre enn en liter: ris, sauser, steker, fisk) og som ineholder væske (f.eks. vann, vin, kraft, melk) |
| Svak effekt | 1-2 | Smelte - tine - holde varm - blande | Ideell for Å myke opp smør, smelte sjokolade, tine småprodukter |
| 1 | Ideell for Å holde nylagde og små porsjoner varme, eller holde tallerken varm og blande i risotto |
| OFF | Null effekt | Platens overflate | Koketopp i stand-by erler av (platene kan fremdeles være varme etter at de er slätt av, noe som signaliseres med H-L-O) |
4.2 Keittotaulukot
