JDWF606E5 - Köksfläkt JUNO - Gratis bruksanvisning och manual

Märke	JUNO
Modell	JDWF606E5
Produkttyp	Köksfläkt
Användning	Frånluft (utvändig evakuering) eller filtrering (inomhusrecirkulation)
Bredd	60 cm
Antal sugsteg	3
Belysning	Ja, halogenlampor 12V -20W max G4
Fläktmaterial	Rostfritt stål
Elanslutning	220-240 V, 50 Hz
Fettfilter	Tvättbart (minst en gång i månaden, diskmaskin möjlig)
Kolfilter (typ 20 LONG LIFE)	Tvättbart var 2:e månad, torkning i ugn 10 min vid 100°C, byt insatsen var 3:e år
Kolfilter (typ 15)	Ej tvättbart, byt var 4:e månad som mest
Minsta avstånd (elspishäll)	50 cm
Minsta avstånd (gaskombispis)	65 cm
Manöverdon	Kontrollpanel: ljusströmbrytare, motorströmbrytare med 3 hastigheter
Användningsråd	Sätt på 5 minuter före tillagning och fortsätt 15 minuter efter
Utvändig rengöring	Fuktig trasa med neutralt flytande rengöringsmedel, använd inte alkohol eller slipmedel
Säkerhet	Koppla ur före ingrepp; använd inte utan galler; undvik öppen eld
Glödlamps typ	Halogen 12V -20W max, G4
Miljöskydd	Återvinn apparaten vid livets slut på en godkänd återvinningscentral

Vanliga frågor - JDWF606E5 JUNO

Vilket säkerhetsavstånd bör hållas mellan fläkten och spisplattan?

För en elspis är minimiavståndet 50 cm. För en gas- eller kombispis är det 65 cm. Om spistillverkarens anvisningar anger ett större avstånd ska detta följas.

Hur rengör man fettfiltret?

Fettfiltret måste rengöras minst en gång i månaden med skonsamma rengöringsmedel, för hand eller i diskmaskin vid låg temperatur och kort program. Diskmaskinstvätt kan orsaka missfärgning men påverkar inte filtreringen.

Hur underhåller man aktivt kolfilter typ 20 LONG LIFE?

Filtret är tvättbart: tvätta det varannan månad i varmt vatten med lämpligt rengöringsmedel eller i diskmaskin vid 65°C (utan disk). Ta sedan bort insatsen från ramen och torka i ugn vid 100°C i 10 minuter. Byt insatsen var 3:e år eller om den är skadad.

Hur ofta måste kolfilter typ 15 bytas?

Kolfilter typ 15 är inte tvättbart och måste bytas var 4:e månad som mest. Det kan inte rengöras eller återställas.

Kan jag använda fläkten utan filter?

Nej, fläkten får aldrig användas utan att gallret och filtren är korrekt monterade. Användning utan filter kan skada fläkten och utgöra en brandrisk.

Hur byter jag belysningslampan?

Koppla först bort fläkten från elnätet. Se till att lamporna är kalla innan du rör dem. Använd endast halogenlampor 12V -20W max G4. Rör inte lamporna med bara händer.

Kan fläkten användas i recirkulationsläge?

Ja, fläkten är utformad för att användas som frånluft (utvändig evakuering) eller som recirkulation (inomhus). I recirkulationsläge krävs ett kolfilter.

Vad gör jag om fläkten inte startar eller fungerar?

Kontrollera först att fläkten är ordentligt ansluten och att huvudströmbrytaren inte är avslagen. Kontrollera även säkringar eller jordfelsbrytare. Om problemet kvarstår, kontakta en kvalificerad fackman.

Är det möjligt att flambera mat under fläkten?

Nej, det är strängt förbjudet att flambera mat under fläkten. Öppen eld kan skada filtren och orsaka brand.

Vad gör jag vid skada eller brand orsakad av felaktigt underhåll?

Tillverkaren frånsäger sig allt ansvar för olägenheter, skador eller orsakade av att anvisningarna i bruksanvisningen inte följts. Det är absolut nödvändigt att följa rengörings- och underhållsinstruktionerna i manualen.

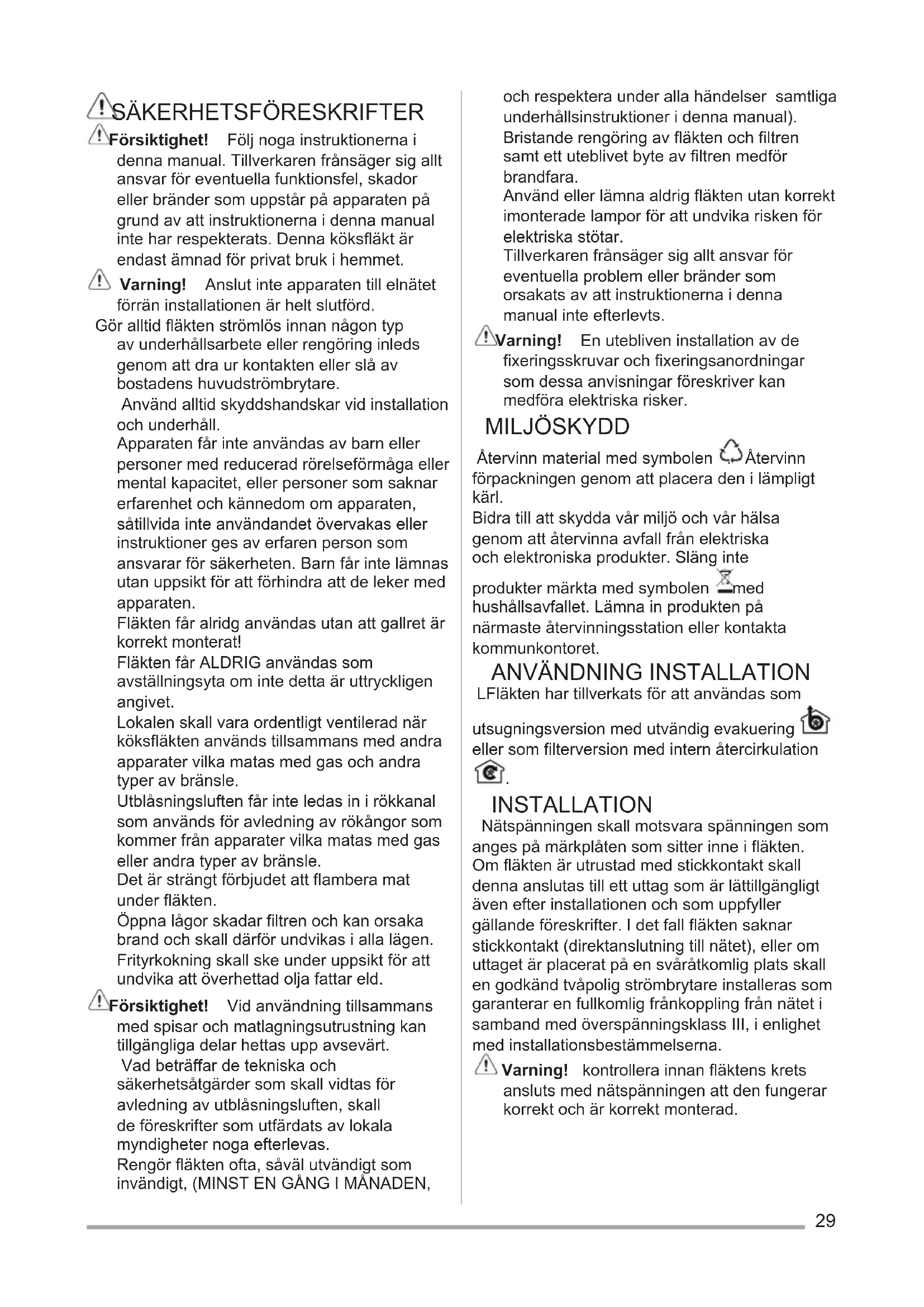

BRUKSANVISNING JDWF606E5 JUNO

Spisflakt Användningshandbok 29

No Kjokkenet Bruksveiledning 32

!Forsiktigkeit! Folj noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella funktionsfel, skador erler brander som uppstar pa apparaten pa ground av att instruktionerna ienna manual inte har respekterats. Denna koksflakt ar endast amnad for privatBruki hemmet.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slutford.

Gör alltid fläkten strömlös innan nàgon typ av underhällsarbete eller rengöring inleds genom att dra ur kontakten ulla av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och unterhäll.

Apparaten fär inte användas av barn eller personer med reducerad rörelseformåga ullental kapacitet,ller personer som saknar erfarenhet och kännedom om apparaten, sàtilvida inte användandet övervakas aller instruktioner ges av erfaren person som ansvarar for sakerheten. Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fär alridg användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avställningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentigt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andra typ er av bransle.

Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas eller andra typ er av brönse.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lager skadar filtren och kan orsaka brand och skall daffor undvikas i alla lagen. Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

Forsiktiget! Vid anvandning tillsammans med spisar och matlagningsutrustning kan tillgangliga delar hettas upp avsevart.

Vad beträffar de teknika och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.

Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GÁNG I MANADEN,

och respektera under alla handelser samtiga unterhallsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd aller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem aller bränder som orsakats av att instruktionerna ienna manual inte afterlevts.

!Varning! En utebliven installation av de fixeringssskruvar och fixeringsanordninger som dessa anvisningar föreskriver kan medfora elektriska risker.

MILJÖSKYDD

Atervinn material med symbolen Atervinn forpackningen genom att placera den i lampligt kärl.

Bidra till att skydda var miljö och var halsa genom att atervinna avfall frän elektriska och elektroniskaprodukter. Slang inte

produkter märkta med symbolen med hushållsavfallet. Lämna inprodukten pa närmaste atervinningsstation aller kontaktaCOMMunkontoret.

ANVÄNDNING INSTALLATION

LFlakten har tilverkats for att anvandas som

utsugningsversion med utvändig evakuering 6 erer som filternversion med intern Återcirkulation

INSTALLATION

Natspänningen skall motsvara spänningen som anges på markplaten som sitterinne i fläkten. Om fläkten ar utrustad med stickkontakt skallenna anslutas till attt uttag som ar lattillgangliegt även after installationen och som uppyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), ellerm ot uttaget ar placerat på en sväråkomlig plats skall en godkänd tvapolig strömbrytare installeras som garantar er fullkomlig frankoppling fran nätet i samband med overspänningsklass III, i enlighet med installationsbestammelserna.

Varning! kontrollera innan flaktens krets ansluts med natspanninger att den fungeran korrekt och ar korrekt monterad.

Minsta tillatna avstand mellan kokkärlens stödyta pa spishallen och koksfläktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis erer kombinerad gashäll.

Om spishällens instruktioner anger ett större avstand skall detta respekteras.

UNDERHÄLL

Varning! Gor alltid flakten stromlos innan nagon typ av underhallsarbete erler rengoring inleds genom att sla ifran bostadens huvudstrombrytare.

Fläkten skall rengöras ofter, savál invändigt som utvändigt (atminstone med sama unterhällsintervall som für fettfiltre). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehaller slipmedel. ANVAND INTE ALKOHOL!

Varning! Observera att en bristende rengöring av apparaten och iced utförda filterbyten kan medfora brandrisk. Folj därfor ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende pa ett bristande underhall erer att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Folj)darfor ovanstäende instruktioner noga.

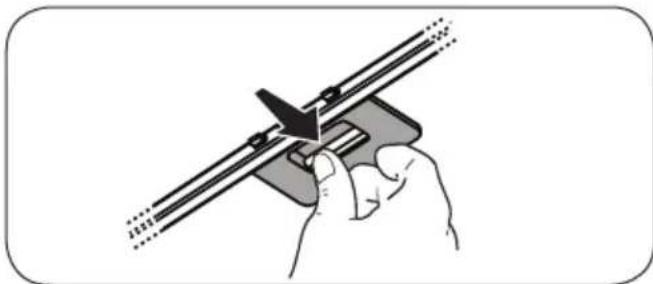

Fettfilter - Filtret scall rengöras en gang i帽子en, med att milt rengöringsmedel, for hand ell er i diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på nagot satt paverkar filtres uppsugningsförmåga.

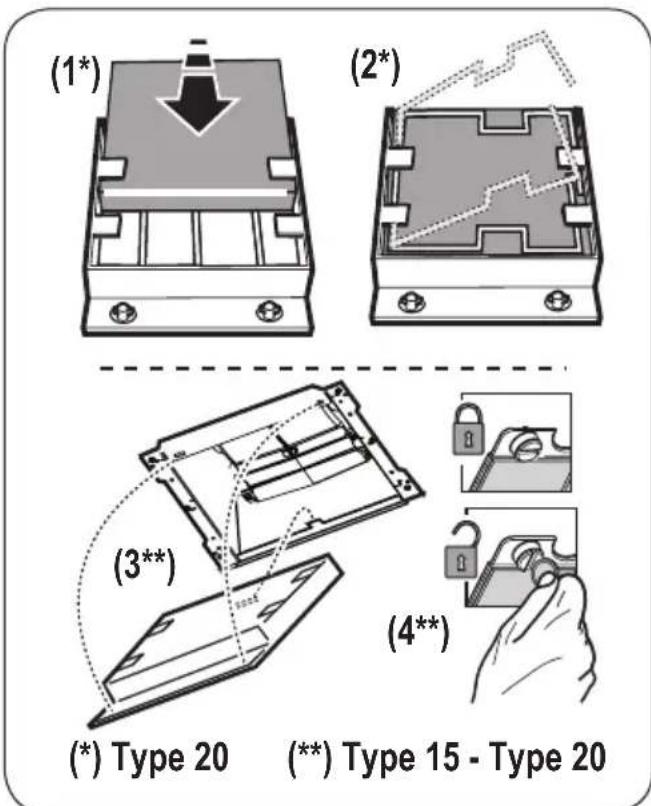

Kolfilter - Type 20 LONG LIFE - Aktivt kolfilter som kan rengöras

Kolfiltret kan tvattas varannan manad med varmt vatten och ett lampligt rengoringsmedel, eller i diskmaskin med 65^ (om filtret diskas i diskmaskin skull att fullstandigt program korasutan annan disk i maskinen).

Avlagsna allt overflodigt vatten utan att skada filtret, ta direfter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100^ i 10 minutes.

Type 15 - Aktivt kolfilter som INTE kan rengöras

Kolfiltret mattas after en mer aller mindre lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfilren rengors. Det ar under alla handelser nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengoras aller ateranvandas.

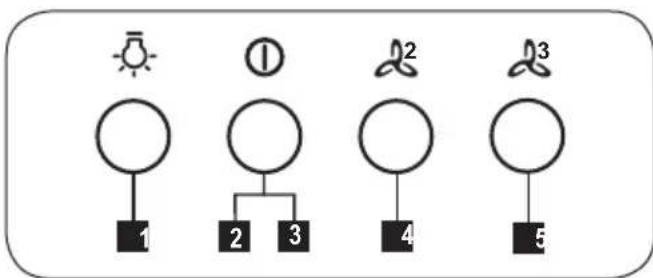

KOMMANDON

Fläkten ar utrustad med en manöverpanel meden hastighetskontroll och en strombrytare forspishällens belysning.

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minuter after avslutad matlagning.

1. ON/OFF belysning
2. OFF motorer
   3.-4.-5. Lag utblaseffekt (3.), medelhog (4.), hog (5.).

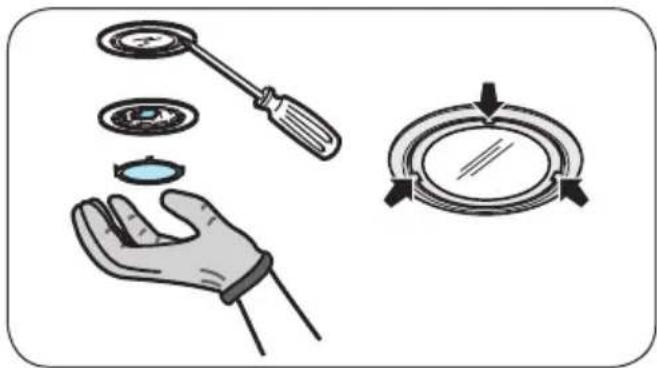

BELYSNING

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Anvand endast halogenlampor 12V-20W max-G4,och var noga med att inte vidrora lamporna.

SIKKERHETSANVISNINGER

Type 15 -IKKE vaskbart aktivt kullfilter
