Produkttyp	Termoelektrisk kylbox
Märke	Dometic
Modell	CoolFun SC 26
Kapacitet	25 liter (användbar 24 liter)
Anslutningsspänning	12 V DC
Effektförbrukning	47 W
Maximal kylning	Upp till 18 °C under omgivningstemperatur
Mått (L × H × D)	396 × 296 × 395 mm
Vikt	Cirka 3,7 kg
Strömförsörjning	12 V DC cigarettändaruttag
Kylteknik	Peltier-effekt med fläktavluftning
USB-port	5 V / 500 mA för laddning av mobila enheter
Underhåll	Rengör med fuktig trasa; doppa inte i vatten
Elsäkerhet	Säkring i DC-kontakten (utbytbar); koppla bort före rengöring
Reparationsmöjlighet	Reparationer förbehållna fackman; säkring utbytbar av användaren
Medföljande tillbehör	DC-anslutningskabel, bruksanvisning
Klimatklass	N (omgivande 16 till 32 °C)
Rekommenderad användning	Camping, resor, hem- och mobil användning
Garanti	Tillverkarens garanti (se manual för detaljer)

Vanliga frågor - CoolFun SC 26 DOMETIC

Hur ansluter jag kylboxen till en bil?

Anslut DC-kabeln till fordonets cigarettändaruttag. Se till att tändningen är på så att uttaget får ström.

Kan jag använda kylboxen i värmeläge?

Nej, modellen CoolFun SC 26 är endast avsedd för kylning. Modellerna SC30/SC30B/SC38 har värmefunktion.

Hur justerar jag kyleffekten?

På modell SC26 är effekten inte justerbar när den är ansluten till likström. Kyleffektregulatorn är endast aktiv på växelströmsmodeller.

Vad gör jag om apparaten inte fungerar?

Kontrollera att DC-uttaget är strömförande, att säkringen i kontakten inte är trasig och att fordonets säkring är intakt. Om problemet kvarstår, kontakta kundservice.

Hur rengör jag insidan av kylboxen?

Koppla bort apparaten, rengör sedan in- och utsida med en fuktig trasa. Använd inte slipande rengöringsmedel och doppa aldrig apparaten i vatten.

Kan jag förvara mediciner i kylboxen?

Kontrollera att kyleffekten motsvarar den rekommenderade temperaturen för medicinerna. Kylboxen kan kyla upp till 18 °C under omgivningstemperatur.

Hur undviker jag att bilbatteriet laddas ur?

Koppla bort eller stäng av kylboxen när motorn är avstängd. Vid längre användning, övervaka batterispänningen.

Vad är den användbara kapaciteten för kylboxen?

Den användbara kapaciteten är 24 liter (total kapacitet 25 liter).

Kan jag använda kylboxen hemma med nätström?

Nej, modellen SC26 fungerar endast på 12 V DC. För användning med nätström, välj en modell som SC30/SC30B/SC38 med nätadapter.

Vad gör jag om det bildas vattendroppar inuti?

Det är normalt: kondens uppstår när fuktig luft kyls ned. Torka av med en torr trasa. Se till att dörren är ordentligt stängd.

BRUKSANVISNING CoolFun SC 26 DOMETIC

Läsigenom anvisingen noga innan kylen används. Spara den für senare bruk. Om kylen byter ägare sk anvisingen folja med.

Tillverkaren ansvarar inte for skador som uppSTAR p.g.a. icedeandamalsenlig anvandning ell fer felaktig hantering/skötsel.

Innehållsförteckning

1Forklaring till symboler 112
2 Sakerhetsanvisningar 113
3 Leveransomfattning. 115
4 Andamalsenlig anvanding 116
5 Teknisk beskrivning. 116
6 Anvandning. 118
7 Rengoring och skötsel 121
8 Garanti 121
9 Felsökning 122

10 Avfallshantering. 122

11 Tekniska data. 123

1 Förklaring till symboler

WARNING!

Sakerhetsanvisning for en farlig situation som, om den inte går att undvika, kan ge upphov till dödsfall aller allvarliga persorskador.

AKTA!

Sakerhetsanvisning for en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller mittlig personskada.

OBSERVERA!

Anvisning for en situation som, om den inte går att undvika, kan ge upphov till materiella skador.

ANVISING

Komplettterande information om användning av Produkten.

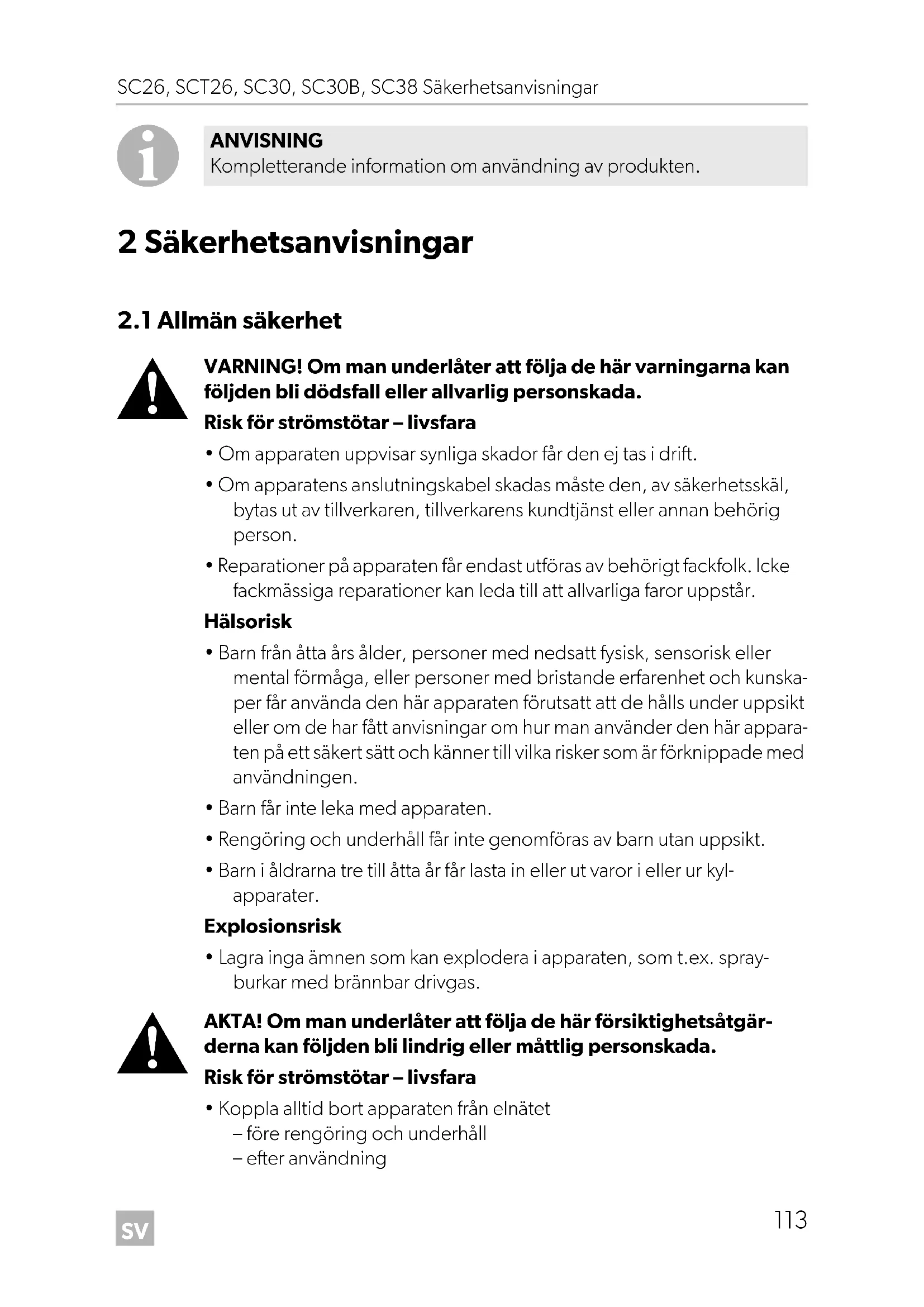

WARNING! Om man underlåter att följe de här varningarna kan följden bli dödsfall eller allvarlig personskada.

Risk for strömstötar - livsfara

• Om apparaten uppvisar synliga skador fär den ej tas i drift.
• Om apparatens anslutningskabel skadas måste den, av sakerhetsskal, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
• Reparationer på apparaten fär endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.

Hälsorisk

• Barn fran øtta ørs ølder, personer med nedsatt fysisk, sensorisk ell er mental formaga, eller personer med bristande erfarenhet och kunskaper fær anvanda den här apparaten forutsatt att de hølls under uppsikt eller om de har fätt anvisningar om hur man använder den här apparaten på ett sækert satt och känner till vilka risker som ar forknippade med användningen.
  Barn farinte leka med apparaten.
• Rengöring och underhäll fär inte genomföras av barnutan uppsikt.
• Barn i äldrarna tre till ätta ar fär LASTA in ell er ut varor i eller ur kyl-apparater.

Explosionsrisk

• Lagra ingaöm som kan explodera i apparaten, som t.ex. sprayburkar med brännbar drivgas.

AKTA! Om man underlåter att följe de här försiktighetsåtgär-derna kan följen bl i lindrig eller mättlig persorskada.

Risk for strömstötar - livsfara

• Koppla alltid bort apparaten fran elnätet

-fore rengoring och underhall
- after användning

Hälsorisk

• Livsmedel fär endast forvaras i originalforpackningarna erler i andra lampliga behällare.

OBSERVERA! Risk for skador

• Jäm För spanningsangivelsen på typskylten med elförsjningen på plats.
• Anslut apparaten endast på fälljande vis:
• till att DC-uttag i fordonet med DC-anslutningskabel
• ellertill att växelströmuttag med den medfoljande AC-anslutnings-kabeln
• Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutnings-kabeln.
• När kylapparaten ar ansluten till att DC-uttag: Koppla bort kylapparaten och andra elförbrukare från batteriet innan en batteri-laddare ansluts.
• När kylapparaten ar ansluten till att DC-uttag: Skilj apparaten frän elnätet eller stäng av den nar motorn stängs av. Annars kan batteriet urladdas.
• Kylapparaten ar inte ämnad for transport av fratande ämnen och ämnen som innehäller Lossningsmedel.

2.2 Sakerhet under drift

AKTA! Om man underlåter att följe de här försiktighetsåtgär-derna kan följen bl i lindrig eller mättlig personskada.

Risk for strömstötar - livsfara

• Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten ar torra.

Hälsorisk

• Om dörren hälls öppen under en langre tid kan detta leda till betydligt högre temperaturer i apparatens fack.
• Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och Åtkomliga avloppssystem.

• Förvara rätt kott ochrå fisk i lampliga behällare i apparaten, sö att de intekommen i kontakt med andra livsmedel eller droppar på dessa.

• Om apparaten stared tom under en langre tid:

• Stäng av apparaten.
  -Frosta av apparaten.

• Rengör och torka apparaten.
• Låt dörren vara öppen, sä att det inte bildas mögel.

• Använd inga elektriska apparater für arbeteninneikylapparaten.

Undantag: apparaterna rekommenderas for sadan anvanding av tillverkaren.

• Ställ inte kylapparaten i närhen av öppen eld aller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).

Kontrollera att det alltid finns minst 50~mm ventilationsutrymme pa kylapparatens samtiga fyra sidor. Kontrollera att det inte finns nagra foremål ventilationsutrymmet som skulle kunnahindra luftflödet till kylkomponenterna.

Placera inte kylapparaten i stängda fack ell er utrymmen utan luftflöde ell er med bara minimalt luftflöde.

• Set till att ventilationsspringorna inte tacks over.
• Fyll inte innerf Jacket med vatskor ell er is.
  Doppa aldrigned apparatenivatten.
• Skydda apparaten och kablarna mot hetta och fukt.

3 Leveransomfattning

Mängd Beteckning

1 Termoelektrisk kylbox

1 Bruksanvisning

4 Åndamålsenlig användning

Kylboxen ska användas für kylning (SC26, SCT26, SC30, SC30B, SC38) och uppärmning (endast SC30, SC30B, SC38) av livsmedel. Det finns en knapp für omställning mellan kylning och värme/varmhällning (endast SC30, SC30B, SC38).

Apparaten kan anslutas på foljande satt:

• SC26: till 12 V=
• SCT26: till 12 V=Eller till 24 V=
  SC30, SC30B, SC38: till 12 V==Eller till 230V~

Kylappararen ar avsedd for privat bruk i hushallet och liknande användningsområden, t.ex:

• personalkök i butiker, kontor och andra arbetsplatser
• l a n t b r u k
• für gänger på hotell, motell och andra overnattningsanlaggningar
• bed & breakfast pensionat
• catering och liknande, t.ex. partihandel

Den ar aven avsedd for campingandamal. Apparaten maste skyddas mot regn.

AKTA! Hälsorisk!

Kontrollera om apparatens kyleffekt motsvarar kraven for de livsmedel eller mediciner du vill halla kalla.

5 Teknisk beskrivning

Kylboxen ar lampad for mobil användning. Den kan kyla ner livsmedel till, eller hälla det nedkylt vid max. 18^ under omgivningstemperaturen (SC26, SCT26, SC30, SC30B, SC38) eller varmas upp till max. 65^ (SC30, SC30B, SC38).

Kylsystemet ar en slitagefri peltierkylning med varmeavledning genom en flakt.

5.1 Reglage

Pos.omaly
bild 2, sida 3	Beteckning
1 USB-anslutning für strömförsörjning
2 Likströmskabel
3 Växelström-anslutningskabel
4 Ventilationsöppninger
5 Driftlagesbrytare
6 Kyleffektreglage
7 Bärhandtag

Endast SC30, SC30B, SC38

Välj önskat lage med driftlagesbrytaren (bild 2 5, sida 3) (Cold = Kyla ned; Hot = Värma upp).

Om kylboxen ansluts till ett vaxelströmsnät kan den användas i två olika driftlagen:

• ECO-lage: kylboxen arbetar energisnälare
• MAX-läge: kylapparaten kan användas med max. kyleffekt

Kyleffektsreglaget (bild 2 6, sida 3) används für att ställa in önskad kyleffekt:

Vrid kyleffektsreglaget medurs for att hoja kyleffekten.

Vrid kyleffektsreglaget medurs tills det tar stopp for maximal kyleffekt (position "MAX").

Vrid kyleffektsreglaget moturs for att sanka kyleffekten.

Vrid kyleffektsreglaget moturs tills det tar stopp ffor att stanga av kylapparaten (lage "OFF").

Om kylapparaten ar ansluten till DC-uttaget kan man inte stalla in kyleffekten.

6 A n v än d n i

WARNING! Brandrisk

• Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av apparaten.
• Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten.

AKTA! Hälsorisk!

Livsmedel fär endast forvaras i originalforpackningarna eller i andra lampliga behällare.

• Se till att det endast finns foremål resp. varor i kylapparaten som fär kylas till den installda temperaturen.
• Se till att vatskor ell er matvaror i glasbehallare inte kyls ned for mycket. Vatskor expanderar under frysning. Glasbehallarna kan dga sönder.
• Kylapparaten måste ha god ventilation sa att varmen avleds ordentligt - annars kan inte Funktionen sakerställas. Särskilt ventilationsöppningarna fär inte vara övertäckta.

ANVISNING

• Innan den nga kylapparaten tas i drift ska den, av hygieniska skål, torkas av in- och utvändigt med en fuktig trasa (se även kapitel "Rengöring och skötsel" på sidan 121).
• När den har varit i kylläget en langre tid kan det bildas nagra vattendroppar i kylapparaten. Detta ar bara normalt aftersom fukten i luften kondenserar nar temperaturen i kylapparaten sjunker. Det betyder inte att kylapparaten ar defekt. Torka vid behov bort vattnet med en torr trasa.
• När handtaget ar nedfällt bakål erer när kylapparaten bärs, ar locket stängt. Locket kan bara öppnas när handtaget ar nedfällt framål.

• Valj en uppstallningsplats med god ventilation som ar skyddad mot direkt solljus.
• Om du vill anvanda kylapparaten med högre energieffektivitet och begränsad kyleffekt kan du aktivera ECO-låget.
• Lat varm mat svalna innan den laggs in i kylapparaten.
• Oppnainte kylapparaten oftare an nödvändigt.
• Låt inte kylskåpsdörren stå öppen langre ¬n nödvändigt.

6.2 Montera hjul (endast SC38)

Montera hjulen på kylen (bild 3, sida 4) i enlighet med bilden.

6.3 Driva kylboxen med DC-nät

ANVISNING

Vid anslutning till fordonets likströmsuttag: beakta att tändningen ev. maste slås på for att fösörjä kylboxen med ström.

Stall kylboxen på att fast underlag.
Anslut likströmsanslutningskabeln till likströmsuttaget i fordonet.

✓kylboxen startar och kyler resp. värmer facket.
Dra ut likströmsanslutningskabeln for att stanga av kylboxen.

6.4 Anvanda kylboxar i voxelströmsnät (endast SC30, SC30B, SC38)

Stallboxenpàett fastunderlag.
Anslut vãxelströmsanslutningskabeln till vãxelströmnätet.

Ställ kyleffektreglaget (bild 2 6, sida 3) i önskatläge.

Ställ driftlagesbrytaren (bild 2 5, sida 3) i laget "Cold" (kylning) aller "Hot" (uppvärnning) für att slå på kylboxen.
✓ Kylboxen startar och kyler resp. värmer facket.

6.5 Dela upp innerutrymmet (endast SC38)

Du kan dela upp kylens innerutrémme på följande sätt (bild 4, sida 4):

• Inget galler (A): Bäda kylfacken kyls eller varms upp aktiv.
• Oppet galler (B): Det stora kylfacket kyls eller varms upp aktivt. Det lilla kylfacket kyls eller varms upp mindre.
• Stängt galler (C): Det stora kylf Jacket kyls eller varms upp aktivt. Det lilla kylf Jacket kyls eller varms upp endast passivt.

ANVISING

Montera staven även om du använder kylenutan galler. På sä satt kan du stänga locket ordentlich.

Montera gallret i enlighet med bilden (bild 5, sida 5).

6.6 USB-anslutning für spanningsförsörjning

USB-anslutningen (bild 2 1, sida 3) kan användas till laddning av små enheter (t.ex. mobiltelefoner och MP3-spelare).

Användingen av USB-uttag påverkar inte kyleffekten.

OBSERVERA!

Sakerställ att encheten som anslutits till USB-anslutningen kan köras med 5 V/500 mA.

Gör sā här (bild 2, sida 3):

Anslut kylboxens likströmsuttag (2) eller växelströmsuttag (3) till fösörjningsspanningen.
SC30, SC30B, SC38: Ställ kyleffektreglaget (6) i "MAX"-lage.
Anslut boxen till USB-uttaget (1).

7 Rengöring och skötsel

WARNING! Livsfara p.g.a. elchock

Koppla alltid bort apparaten fran elnätet fore rengöring och skötsel.

OBSERVERA! Risk for sakskador!

• Rengör aldrig kylapparaten under rinnande vatten er i diskvatten.
• Använd inga skarpa rengöringsmedel eller hårda foremål vid rengöring, det kan skada kylapparaten.

Rengör apparaten dà och dà in- och utvändigt med en fuktig trasa.
Kontrollera att luftnings-/ventilationsöppningarna ar rena frän damm och annat smuts sa att värmen i vid användning kan avledas ordentlich sa attprodukten inte skadas.

8 Garanti

Den lagstadgade garantitiden gäller. Omproduktenär defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisingens baksida) eller Återförsäljaren.

Vid reparations- resp. garantiärenden skä följande skickas med:

• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

9 F e l s ök n i n

Apparaten fungerar inte (kontakten är insatt).	Det finns ingen spänning i fordonets likströmsuttag.	På de flesta fordon finns det ingen spanning i likströmsuttaget om tändningen inte har slagits på.
	Det finns ingen spans- ning i växelströmsuttaget.	Prova med ett annat uttag.
	Invändig flätt eller kylelement defekt.	Reparationer fær endast utföras av auktoriserad kundservice.
Vid drift med likströmsuttaget : Tändningen är påslagen och kylen fungerar inte.	Hällaren på likströmutta- get és smutsig. Det ger)dålig elektrisk kontakt.	Om stickkontakten blir mycket varm i likströmsuttaget@maste antingen hälla- ren rengöras eller SSE ar stickkontakten möjlg'tvis inte korrekt ansluten.
	Likströmskontaktens sækring har gätt.	Byt likströmskontaktens sakring(bild 6 1, sida 5) mot en likvärddig sækring
	Fordonets sakring utlöst.	Byt fordonsäkringen i likströmsuttaget (vanligtvis 15 A, se fordonets instruktionsbok).

10 Avfallshantering

Lämna om möjligt forpackningsmaterialiet till ätervinning.

Närprodukten slutgiltigt tas ur bruk: informera dig om gällande bestämelseh os narraste Återvinningscentral erher hos Återförsäljaren.

11 Tekniska data

	CoolFun SC26 CoolFun SCT26
Art.nr: 9600000484 9600000485
Anslutningsppänning:	12 V-	12/24 V-
Effektbehov: 47 W 47 W (12 V-) W (12 V-) 55 W (24 V-) Kyleffekt: Max. 18 °C under omgivningstemperatur
Bruttovolym: 25 | 26 |
Nyttovolym:	24 | 25 |
Klimatklass:	N
Omgivningstemperatur: 16 till	32 °C
Mätt (B × H × D) i mm	396 × 296 × 395	396 × 296 × 395
Vikt:	ca 3,7 kg	ca 4,0 kg
Provnig/certifikat:	CE E4
	CoolFun SC30 CoolFun SC30B CoolFun SC38
Art.nr: 9600000486	9600024482	9600000487
Anslutningsppänning:	12 V=220-240 V~, 50/60 Hz
Effektbehov
12 V=, kylningsläge:	47 W
12 V=, värmeläge:	39 W
230 V~, kylningsläge:	Max. 55 W
230 V~, värmeläge:	39 W
Kyleffekt: Max. 18 °C under omgivningstemperatur
Värmeeffekt: 65 °C
Kategori: Fack für övrigt
Energieeffektklass:	A++
Energiförbrukning:	66 kWh/är
Bruttovolym:	30 I		38 I
Nyttovolym:	29 I		37 I
Klimatklass:	ST
Omgivnings-temperatur:	16 till 38 °C
Ljudemission:	39 dB
Mätt (B × H × D) i mm	396 x 296 x 445		565 x 391 x 295
Vikt:	ca 4,3 kg		ca 5,4 kg
Provnig/certifikat:	CE E4
