| Producttype | Thermo-elektrische koelbox |
| Merk | Dometic |
| Model | CoolFun SC 26 |
| Capaciteit | 25 liter (nuttig 24 liter) |
| Aansluitspanning | 12 V gelijkstroom |
| Opgenomen vermogen | 47 W |
| Maximale koeling | Tot 18 °C onder de omgevingstemperatuur |
| Afmetingen (L × H × D) | 396 × 296 × 395 mm |
| Gewicht | Ongeveer 3,7 kg |
| Voeding | Sigarettenaansteker 12 V DC |
| Koeltechnologie | Peltier-effect met ventilatorafvoer |
| USB-poort | 5 V / 500 mA voor het opladen van mobiele apparaten |
| Onderhoud | Reinigen met een vochtige doek; niet onderdompelen in water |
| Elektrische veiligheid | Zekering in DC-stekker (vervangbaar); loskoppelen voor reiniging |
| Repareerbaarheid | Reparaties voorbehouden aan een professional; zekering vervangbaar door gebruiker |
| Meegeleverde accessoires | DC-aansluitkabel, gebruikershandleiding |
| Klimaatklasse | N (omgeving 16 tot 32 °C) |
| Aanbevolen gebruik | Kamperen, reizen, huishoudelijk en mobiel gebruik |
| Garantie | Fabrieksgarantie (zie handleiding voor details) |
Veelgestelde vragen - CoolFun SC 26 DOMETIC
Gebruikersvragen over CoolFun SC 26 DOMETIC
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Koelkast in PDF-formaat gratis! Vind uw handleiding CoolFun SC 26 - DOMETIC en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CoolFun SC 26 van het merk DOMETIC.
GEBRUIKSAANWIJZING CoolFun SC 26 DOMETIC

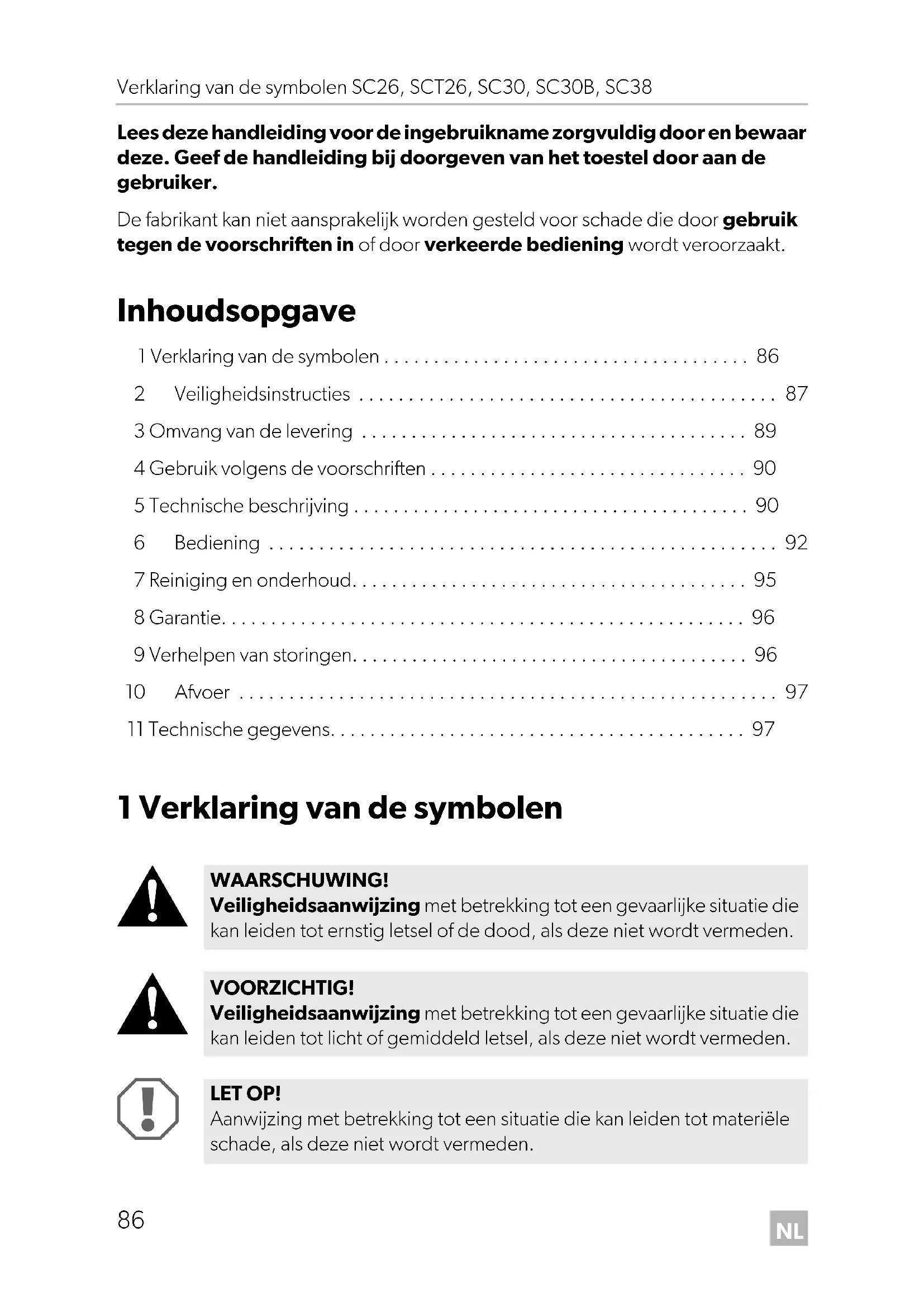

Gebruiksaanwijzing. 86
Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorgeven van het toestel door aan de gebruiker.
De fabrikant kan nicht aansprakelijk worden gesteld voor schade die door gebruik谈起 de voorschriften in of door verkeerde bediening worden veroorzaakt.
Inhoudsopgave
1 Verklaring van de symbolen 86
2 Veiligheidsinstructies 87
3 Omvang van de levering 89
4 Gebruik volgens de voorschriften 90
5 Technische beschrijving 90
6 Bediening 92
7 Reiniging en onderhoud. 95
8 Garantie. 96
9 Verhelsen van storingen. 96
10 Afvoer 97
11 Technische gegevens. 97
1 Verklaring van de symbolen
WAARSCHUWING!
Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot ernstig letsel of de dood, als deze nicht worden vermeden.
VOORZICHTIG!
Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot Licht of gemiddeld letsel, als deze nicht worden vermeden.
LET OP!
Aanwijzing met betrekking tot een situation die kan leiden tot materielle schade, als deze nicht worden vermeden.
INSTRUCTIE
Meer informatatie over de bediening van het product.
2 Veiligheidsinstructies
WAARSCHUWING! Niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood. Levensgevaar door elektrische schok
- Als het toestel zichtaar beschadigd is, mag het Niet in gebruik worden genommen.
- Als de aansluitkabel van dit toestel worden beschadigd,要去 deze, om gevaren te vermiijden, door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon verrangen worden.
- Reparaties aan dit toestel mogen uitsluitend door vakmonteurs uitgevoerd worden. Door ondeskundige reparaties können große bevaren ontstaan.
Gevaar voor de gezondheid
- Dit toestel kan door kinderen vanaf 8aar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijkke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig+kennen gebruiken. Ook dienen zeinzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.
- Kinderen mogen nicht met het toestel spelen.
- Reiniging en gebruikersonderhoud mogen nicht door kinderen zonder begeleiding worden uitgevoerd.
- Kinderen van 3 tot 8aar mogen koelapparaten laden en ontladen.
Explosiegevaar
- Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar vrijf gas, in het toestel.
VOORZICHTIG! Niet in acht nemen van deze voorzichtigheidsaanwijzingen kan leiden tot Licht of gemiddeld letsel.
Levensgevaar door elektrische schok
- Scheid het toestel van het net
- voor iedere reiniging en ieder onderhoud
- n a e l k g e b r u i k
Gevaar voor de gezondheid
- Levensmiddleslen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.
LET OP! Gevaar voor beschadiging
- Vergelijk de spanning op het typeplaatje met de voorhanden energie-voorziening.
- Sluit het toestel alleen als volgt aan:
- met de DC-aansluitkabel aan een DC-stopcontact in het voertuig
- of met de AC-aansluitkabel op het wisselstroomnet
- Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
- Als het koeltoestel aan de DC-contactdoos is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit.
- Als het koeltoestel aan de DC-contactdoos is aangesloten: Verbreek de verbinding of schakel het koeltoesteluit, als u de motor uitschakelt. Anders kan de accu worden ontladen.
- Het koeltoestel is nicht geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen.
2.2 Veiligkeit bij het gebruik van het toestel
VOORZICHTIG! Niet in acht nemen van deze voorzichtigheidsaanwijzingen kan leiden tot Licht of gemiddeld letsel.
Levensgevaar door elektrische schok
- Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog�.
Gevaar voor de gezondheid
- Langdurig openen van de deur kan leiden tot een aanzijekte temperatuurstijging in de compartimenten van het apparaat.
-
Reinig oppervlakken die in contactkommen met voedsel en aftap-systemen regelmatig.
-
Sla rauw vlees en vis op in geschikte containers in het apparaat, zodate ze Niet met andere levensmiddelen in contact komen of erop druppelen.
-
Als het apparaat langdurig leeg blijft:
-
Schakel het apparaatuit.
- Ontdooi het apparaat.
- Reinig het apparaat en droog het af.
- Laat de deur open om schimmelvorming in het apparaat te voorkomen.
LET OP! Gevaar voor beschadiging
- Gebruik geen elektrische toestellen binnen de koeltoestel, behalte als deze toestellen waarvoordoor door de fabrikant worden aanbevolen.
- Zet het toestel Niet in de buurt van open vlammen of andere warmte-bronnen (verwarming, sterke zonnestraling, gasovens enz.).
- Gevaar voor oververhitting!
Zorg er alkijd voor dat er rond het koeltoestel minimaal 50~mm ventilatie is. Houd het ventilatiebereik vrij van objecten die de luchtstroom rond de koelcomponenten+kennen hinderen.
Plaats het koeltoestel Niet in gesloten ruimtes of bereiken met minimale luchtstroming.
- Let erop dat de ventilatiesleuven nicht worden afgedekt.
- Doe geen vloeistoffen of ijs in het binnenreservoir.
Dompel het toestel nooit onder water. - Bescherm het toestel en de kabels gegen hatte en vocht.
3 Omvang van de levering
Aantal Omschrijving
1 Thermo-elektrische koelbox
1 Gebruiksaanwijzing
4 Gebruik volgens de voorschriften
Het koeltoestel is geschikt voor het koelen (SC26, SCT26, SC30, SC30B, SC38) en verwarmen (alleen SC30, SC30B, SC38) van levensmiddelen. Met een schakelaar kan+tussen verwarmings- en koelmodus worden gewisseld (alleen SC30, SC30B, SC38).
Het toestel kan als volgt worden aangesloten:
- SC26: op 12 V=
- SCT26: op 12 V= of op 24 V=
SC30, SC30B, SC38: op 12 V= of op 230 V~
Het koeltoestel is bestemd voor het gebruik.THuis en soortgelijke toepassenen, zoals
- in personneelskeukens van winkels, kantoren en andere werkruimtes
in de landbouw - door gasten in hotels, motels of andere accommodations
in B&B's - in de catering en vergelijkbaar commercieel gebruik
Het toestel is ook voor op de camping geschikt. Het toestel mag nicht aan regen worden blootgesteld.
VOORZICTIG! Gevaar voor de gezondheid!
Controleer of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.
5 Technische beschrijving
De koelbox is geschikt voor mobiel gebruik. Hij kan waren tot max. 18^ onder omgevingstemperatuur afkoelen resp. koel houden (SC26, SCT26, SC30, SC30B, SC38) of tot max. 65^ verwarmen (SC30, SC30B, SC38).
De koeler is een slijtvaste Peltier-koeler met warmteafvoer door middel van een ventilator.
5.1 Bedieningselementen
| Pos. in afb. 2, paging 3 | Omschrijving |
| 1 USB-aansluiting voor stroomvoorziening | |
| 2 Gelijkstroom-aansluitkabel | |
| 3 Wisselstroom-aansluitkabel | |
| 4 Ventilatieopeningen | |
| 5 Bedrijfsmodusschakelaar | |
| 6 Koelvermogenregelaar | |
| 7 Draaggreep | |
Alleen SC30, SC30B, SC38
Selecteer met de bedrijfsmodusschakelaar (afb. 2 5, paginga 3) de gewenste modus (Cold = koelen; Hot = verwarmen).
Wanner het koeltoestel op een wisselstroomnet is aangesloten, kan het in twee verschillende bedrijfsmodi worden gezruikt:
- ECO-modus: het koeltoestel verbruikt minder energia
- MAX-modus: het koeltoestel bereikt het maximale koelvermogen
Het gewenste koelvermogen worden met de koelvermogensregelaar (afb. 2 6, vagina 3) ingesteld:
Om het koelvermogen te verhogen, draait u de koelvermogensregelaar met de klok mee.
Voor het maximale koelvermogen draait u de koelvermogensregelaar hebelaal rechtsom (positie „MAX").
Om het koelvermogen te verlagen, draait u de koelvermogensregelaar gegen de klok in.
Om het koeltoestel uit te schakelen, draait u de koelvermogensregelaar helemaal linksom (positie „OFF").
Als het koeltoestel op het DC-stopcontact is aangesloten, kan het koelvermogen Niet worden ingesteld.
6 Bediening
- Voorkom bij het positioneren van het apparaat het blijven hangen of beschadigd raken van de voedingskabel.
- Plaats geen beweeglijke, meervoudige stopcontacten of dergelijk voedingseeheden aan de achterkant van het apparaat.
VOORZICHTIG! Gevaar voor de gezondheid!
Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.
LET OP! Gevaar voor beschadiging!
- Zorg ervoor dat er zich alleen voorwerpen of waren in het koeltoestel bevinden die op de gekozen temperatuur gekoeld mogen worden.
- Zorg ervoor dat drank of voedsel in glazen flessen nicht te sterk afkoelt. Bij het bevriezen zetten drank of vloeibare levensmiddelenuit. Hierdoor konnen de glazen flessen kapot gaan.
- Zorg ervoor dat het koeltoestel goed geventileerd worden, zodat de weggetrokken warmte kan worden afgevoerd. Anders is een optimale werking Niet gegardeerd. Met name de ventilatieopeningen mogen Niet worden afgedekt.
INSTRUCTIE
- Voordat u het neue koeltoestel in gebruik neemt, moet u het om hygienische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud" op pagina 95).
- Eenpeer waterdruppels kuren zich afzetten binnen het koeltoestel, als die voor langere tijd heeft gekoeld. Dat is normalaal, aangezien het vocht in de lucht tot waterdruppels condenseert, als de temperatuur in het koeltoestel afkoelt. Het koeltoestel is nicht defect. Wis het eventueel af met een droge doeck.
- Als de greed een achefteren is geklapt of als het koeltoestel wordt gedragen, is het deksel vergrendeld. U kunth het deksel alleen openen als de greed een voren is geklapt.
6.1 Tips om energie te sparen
- Kies een goed geventileerde en gegen zonnestralen beschermde plaats.
- Als u een verhoogde energia-efficiëntie en een beperkt koelvermogen voor het koeltoestel wilt instellen, gebruik dan de ECO-modus van het koeltoestel.
- Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.
- Open het koeltoestel nicht vaker dan nodig.
- Laat het koeltoestel nicht langer open dan nodig is.
6.2 Wielen monteren (alleen SC 38)
Monteer de WIelen zoals weergegeven aan het koelapparaat (afb. 3, pagina 4).
6.3 Koeltoestel in DC-bedrijf gebruiken
INSTRUCTIE
Als u het koeltoestel op de gelijkstroom-contactdoos van uw voertuig aansluit, neem dan in ache t dat u eventueel het voertuigcontact要去 inschakelen om het apparaat van stroom te voorzien.
Plaats het koeltoestel op een vaste ondergrond.
Sluit de gelijkstroom-aansluitkabel aan op de gelijkstroom-contactdoos in het voertuig.
Het koeltoestel start met koelen of verwarmen van de binnenruimte.
Trek de gelijkstroom-aansluitkabel eruit om het koeltoesteluit bedrijf te nemen.
6.4 Koeltoestel in wisselstroombedrijf gebruiken (alleen SC30, SC30B, SC38)
Plaats het toestel op een vaste ondergrond.
Sluit de wisselstroomkabel aan op het wisselstroomnet.
Draai de koelvermogenregelaar (afb. 2 6, pagina 3) in de gewenste stand.
Schuif de bedrijfsmodusschakelaar (afb. 2 5, pagina 3) in positie „Cold" (koe-len) of „Hot" (opwarmen) om het koeltoestel in te schakelen.
Het koeltoestel start met het koelen of verwarmen van de binnenruimte.
6.5 Binnenruimte indelen (alleen SC38)
U kunt de binnenruimte van het koelapparaat als volgt indelen (afb. 4, pagina 4):
- Geen scheidingsrooster (A): Beide koelvakken worden actief of verwarmd.
- Open scheidingsrooster (B): Het grote koelvak wordt actief gekoeld of verwarmd. Hetkleine koelvak wordt minder gekoeld of verwarmd.
- Gesloten scheidingrooster (C): Het grote koelvak wordt actief gekoeld of verwarmd. Hetkleine koelvak wordt alleen passief gekoeld of verwarmd.
INSTRUCTIE
Monteer het schot ook, als u het koelapparaat zonder scheidingsrooster gezruikt zodate de deksel correct sluit.
Bouw het scheidingsrooster in zoals weergegeven (afb. 5, pagina 5).
6.6 USB-aansluiting voor spanningsvoorziening
U kurz de USB-aansluiting (afb. 2 1, paging 3) voor het laden vankleine toestellen (bijvoorbeeld mobiele telefoons en MP3-players) gebruiken.
Gebruik van de USB-bus beinvloedt het koelvermogen Niet.
LETOP!
Controleer of het op de USB-aansluiting aangesloten toestel geschikt is voor het bedrijf met 5V / 500mA
Ga als volgt te werk (afb. 2,agua 3):
Verbind de gelijkstroomstekker (2) of wisselstroomstekker (3) van het koeltoestel met de voedingsspanning.
SC30, SC30B, SC38: Draai de koelvermogenregelaar (6) in positie „MAX".
Verbind uw toestel met de USB-bus (1).
7 Reiniging en onderhoud
WAARSCHUWING! Levensgevaar door elektrische schok
Scheid voor elke reiniging en verzorging het toestel van het net.
LET OP! Gevaar voor beschadiging!
- Reinig het koeltoestel nooit onder stromend water of in afwaswater.
- Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou+kennen raken.
Reinig het toestel van binnen en buiten af en toe met een vochtige doek.
Zorg ervoor dat de ventilatieopeningen van het toestel vrij়n van stof en verontreinigingen, zodate bij het gebruik ontstane warmte kan worden afgevoerd en het toestel Niet beschadigd raakt.
8 Garantie
De wettelijk garantiperiode is van toepassing. Als het product defect is, verwit u zich tot het filial van de fabrikant in uw land (adressen diechterkant van de handleiding) of tot uw specialzaak.
Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:
- een kopie van de facteur met datum van aankoop,
- reden van de klacht of een beschrijving van de storing.
9 Verhelpen van storingen
Storing MogelijkeoorzaakVoorstletot oplossing
| Uw toestel functio-neert nicht (stekker zit in het stop-contact). | Aan de gelijkstroomcontact-doos in het voertuig is geen spanning. | In de meeste voertuigen要去 de contactschakelaar ingeschakeld+zijn om de gelijkstroomcontactdoos van spanning te voorzien. |
| Op de wisselstroomcontact-doos staat geen spanning. | Probeer een ander stopcontact. | |
| De binnenventilator of het koeelelement is defect. | De reparatie kan alleen door een geauthoriseerd servicebedrijfuitge-voerd worden. | |
| Bij het gebruik aan de gelijkstroom-contactdoos: Het contact is inge-schakeld en het koelapparaat functioneert Niet. | De fitting van de gelijkstroomcontactdoos is verwuid. Dit heeft een slecht elektrisch contact tot gevolg. | Als de stekker in de gelijkstroomcontactdooszerwarm wordt, moet ofwel de fitting worden gereinigd of is de stekker eventueel Niet goed samengebouwd. |
| Dezekering van de gelijkstroomstekker is door-gebrand. | Vervang dezekering (afb. 61, vagina 5) van de gelijkstroomstekker door een gelijkwaardigezekering | |
| Devoertuigzekering is door-gebrand. | Vervang de voertuigzekerng van de gelijkstroomcontactdoos (normaal 15 A) (neem hiervoord bedienings-handleiding van uw voertuig in acht). |
10 Afvoer
Laat het verpakkingsmaterialial indien möglichk recyclen.
Als u het product definitief buren bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw specialzaakaar de betreffende afvoervoorschriften.
| CoolFun SC26 CoolFun SCT26 | ||
| Artikelnr.: 9600000484 9600000485 | ||
| Aansluitspanning: | 12 V--- | 12/24 V--- |
| Opgenomen vermogen: | 47 W | 47 W (12 V---) 55 W (24 V---) |
| Koelvermogen: | max. 18 °C onder omgevingstemperatuur | |
| Brutoinhoud: | 25 I | 26 I |
| Nuttige inhoud: | 24 I | 25 I |
| Klimaatklasse: | N | |
| Omgevingstemperatuur: | 16 tot 32 °C | |
| Afmetingen (b × h × d) in mm: | 396 × 296 × 395 | 396 × 296 × 395 |
| Gewicht: | ca. 3,7 kg | ca. 4,0 kg |
| Keurmerk/certificaat: | CE E4 | |
| CoolFun SC30 CoolFun SC30B CoolFun SC38 | ||
| Artikeln.: 960000048 | 6 9600024482 9600000487 | |
| Aansluitspanning: 12 V | 220-240 V~, 50/60 Hz | |
| Opgenomen vermogen | ||
| 12 V++, koelmodus: | 47 W | |
| 12 V++, verwarmingsmodus: | 39 W | |
| 230 V~, koelmodus: | max. 55 W | |
| 230 V~, verwarmingsmodus: | 39 W | |
| Koelvermögen: max. | 18 °C onder omgevingstemperatuur | |
| Verwarmings-vermögen: | 65 °C | |
| Categorie: Overigvak | ||
| Energie-efficientreikasse: A++ | ||
| Energieverbruik: 66 kWh/annum | ||
| Bruttoinhoud: | 301 | 381 |
| Nuttige inhoud: | 291 | 371 |
| Klimaatklasse: | ST | |
| Omgevings-temperatuur: | 16 tot 38 °C | |
| Geluidsemissie: | 39 dB | |
| Afmetingen (b×h×d) in mm: | 396 × 296 × 445 | 565 × 391 × 295 |
| Gewicht: | ca. 4,3 kg | ca. 5,4 kg |
| Keurmerk/certificaat: | CE E4 | |
