IPV4NVR - Nätverksvideoinspelare EBODE - Gratis bruksanvisning och manual

Produkttyp	Digital videobandspelare (NVR)
Märke	ebode
Modell	IPV4NVR
Strömförsörjning	Nätadapter, inspänning enligt produktens märkning
Video ut	VGA och HDMI
Nätverksgränssnitt	LAN Ethernet
USB-portar	Ja, för mus och lagringsenheter
Maximal visningsupplösning	Upp till 1080p
Inspelning	Manuell och rörelsedetektering
Fjärråtkomst	Via webbläsare (LAN och WAN)
Stöd för IP-kameror	Ja, med stödet protokoll
Gränssnittsspråk	Franska bland andra europeiska språk
Underhåll	Rengör med torr trasa, undvik fukt
Säkerhet	Endast inomhusbruk, utsätt inte för regn eller fukt
Överensstämmelse	Direktiv 1999/5/EG

Vanliga frågor - IPV4NVR EBODE

Varför startar inte inspelningen efter att rörelsedetektering aktiverats?

Kontrollera att alternativet Aktivera är ikryssat, att inspelning är valt, att detektionskanalen är korrekt, att ett tidssegment är definierat och att en detektionszon är konfigurerad.

Vad gör jag om NVR hittar IPC men inte kan ansluta?

Kontrollera att IPC:s användarnamn och lösenord är korrekta, att IPC:s webbport är korrekt, att IPC stöder det protokoll som valts på NVR, och att IPC:s video är normal.

Hur laddar jag ner inspelade videofiler?

Vid videouppspelning, stoppa uppspelningen innan du laddar ner filerna. Nedladdningen kan begränsas för att spara resurser.

Varför tappar en IPC-kanal video efter lyckad tilläggning?

Se till att IPC:s visningsläge inte överstiger NVR:s. Till exempel, om NVR är i läge 4 x 960p, bör IPC inte vara i 1080p.

Hur kommer jag åt NVR via en webbläsare lokalt?

Använd IP-kameroverktyget på CD-skivan för att hitta NVR:s IP-adress, dubbelklicka på den. Du kan också skriva http://: i webbläsaren.

Hur konfigurerar jag fjärråtkomst via Internet?

Aktivera DDNS i NVR:s nätverksinställningar. Om din router stöder UPnP, aktivera det; annars konfigurera manuellt portvidarebefordran (HTTP-port och HTTPS-port) till NVR:s lokala IP-adress.

Vilken webbläsare är kompatibel för fjärråtkomst?

NVR stöder 32-bitarsversioner av Internet Explorer 8 eller senare. 64-bitars webbläsare stöds inte.

Hur återställer jag administratörslösenordet?

Manualen anger ingen återställningsprocedur. Som standard är lösenordet tomt. Om du har ändrat det, kontakta ebode teknisk support.

Vad gör jag om 'live view'-skärmen inte visas?

Kontrollera att videokabeln (VGA eller HDMI) är ordentligt ansluten, att NVR är på (grön ström-LED) och att musen är ansluten.

Hur formaterar jag en hårddisk för inspelning?

I konfigurationsguiden eller i menyn, välj lagringsenheten, klicka sedan på Lokal disk Formatera för att initiera den.

BRUKSANVISNING IPV4NVR EBODE

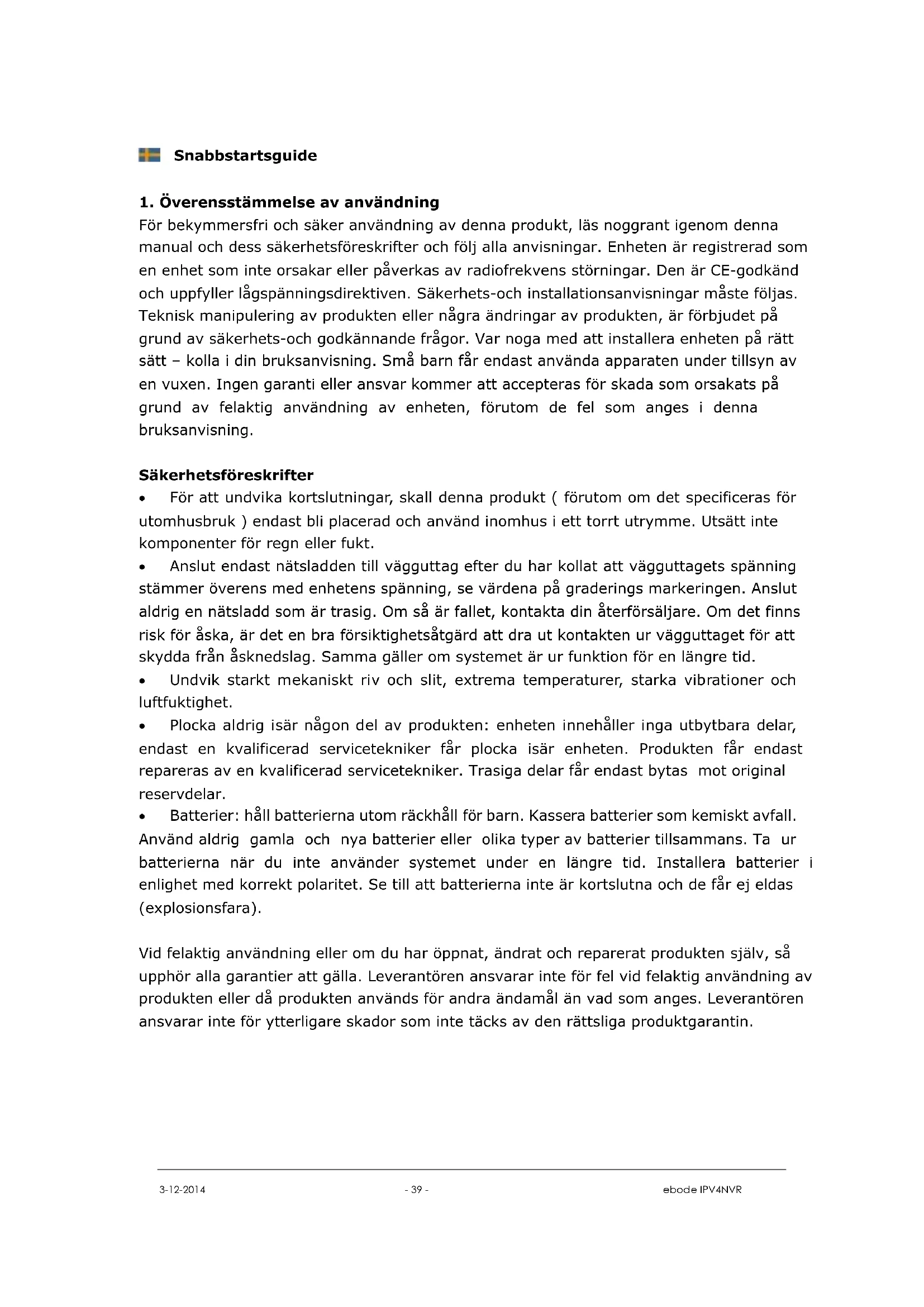

1. Überensstämmlse av användning

För bekymmersfri och saker använding av denna produit, läs noggrant igenom denna manual och dess sakerhetsföreskrifter och följ alla anvisningar. Enheten ar registrarad som en enchet som inte orsakar eller paverkas av radiofrekvens störningar. Den ar CE-godkänd och uppfyller lagspänningsdirektiven. Sakerhets-och installationsanvisningar måste foljas. Teknisk manipulering avprodukten eller nagraändringar avprodukten, ar forbjudet på grund av sakerhets-och godkännande frågor. Var noga med att installerera encheten på rätt sätt - kolla i din bruksanvisning. Små barn fär endast använda apparaten under tillsyn av en vuxen. Ingen garantietter ansvarkommen att accepteras for skada som orsakats på grund av felaktig använding av encheten, Förutom de fel som anges ienna bruksanvisning.

Sakerhetsforeskrifter

• För att undvika kortslutningar, skallenna Produkt (forutom om det specificeras for utomhusbruk) endast bl placerad och använd inomhus i ett torrt utrhythmme. Utsatt inte komponenter for regn eller fukt.
• Anslut endast natsladden till vagguttag after du har kollat att vagguttages spanning stämmer overens med enchetens spansning, se värdena på graderings markeringen. Anslut aldrig en natsladd som ar trasig. Om sa är fallet, kontakta din Återförsäljare. Om det finns risk for Åska, ar det en bra försiktighetsatgård att dra ut kontakten ur vagguttaget for att skydda frän Åsknedslaq. Samma gäller om systemet ar ur Funktion für en langre tid.
• Undvik starkt mekaniskt riv och slit, extrema temperaturer, starka vibrationer och luftfuktigabet.
• Plocka aldrig isär nàgon del av produits: encheten innehäller inga utbytbara delar, endast en kvalificerad servicetekniker fär plocka isär encheten. Produktten fär endast repareras av en kvalificerad servicetekniker. Trasiga delar fär endast bytas mot original reservdelar.
• Batterier: häll batterierna utom räckhäll for barn. Kassera batterier som kemiskt avfall. Använd aldrig gamla och nya batterier eller olika typ per av batterier tillsammans. Ta ur batterierna;när du inte använder systemet under en langre tid. Installera batterier i enlighet med korrekt polaritet. Se till att batterierna inte är kortslutna och de fär ej eldas (explosionsfara).

Vid felaktig användning aller om du har öppnat,ändrat och repareratprodukten själv, sa upphör alla garantier att gälla. Leverantören ansvarar inte För fel vid felaktig användning av produit eller då Produkten används För andraändamålän vad som anges. Leverantören ansvarar inte För ytterligare skador sominte tacks av den rättsliga Produktgaratin.

1. Anslut visningsenheten till videoutgången gränsnittet.
2. Anslut en router till LAN-gränsnittet. Dessutom ansluter routern till att IPC-enhet och en dator sa att de ar i sama LAN.
3. Anslut en mobil lagringsenhet, till exempl USB-enhet aller mobil hardsdisk, till USB-grässnittet.
4. Anslut en mus till USB-gransnittet.
5. Anslut strömadaptern till strömingång gränssettet.

3. Logga in

1. Efter NVR startar upp med framgång, bør strömlampan ar grön. Start sidan visas paskärmen.

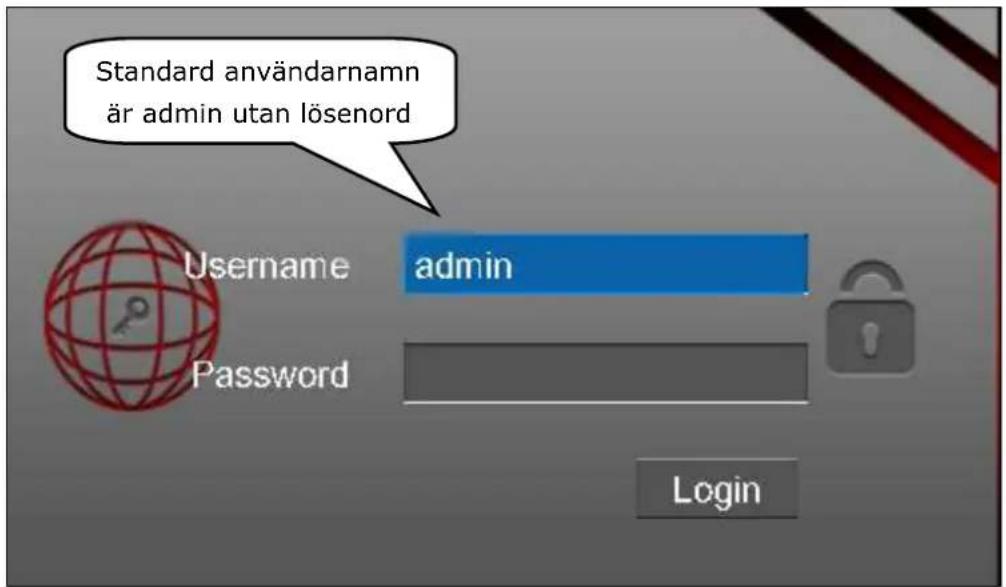

2. Logga in sidan. Ange anvandarnamn och losenord och klicka sedan pa Logga in -knappen. Standard anvandarnamn ar admin utan losenord.

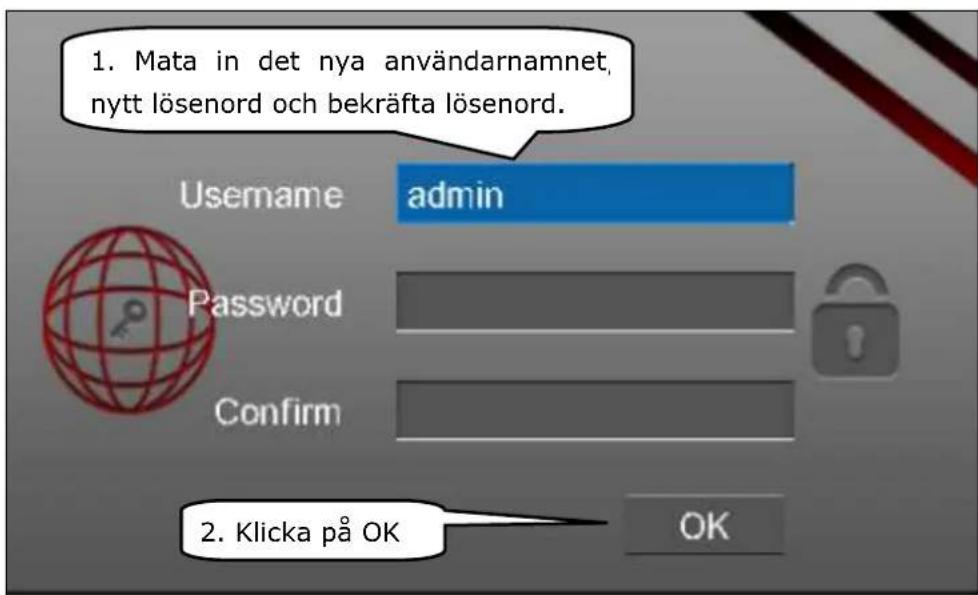

1. För det Första inloggningkommen systemet att dyka upp ett meddelande for att modifiera användarnamn / losenord. Klicka på OK-knappen.

1. När du har ändrat användarnamnet / losenordet anger grässnittet Setup Wizard.

4. Installationsguide

Installationsguiden kan gå igenom nagra viktigainstallingar for NVR.

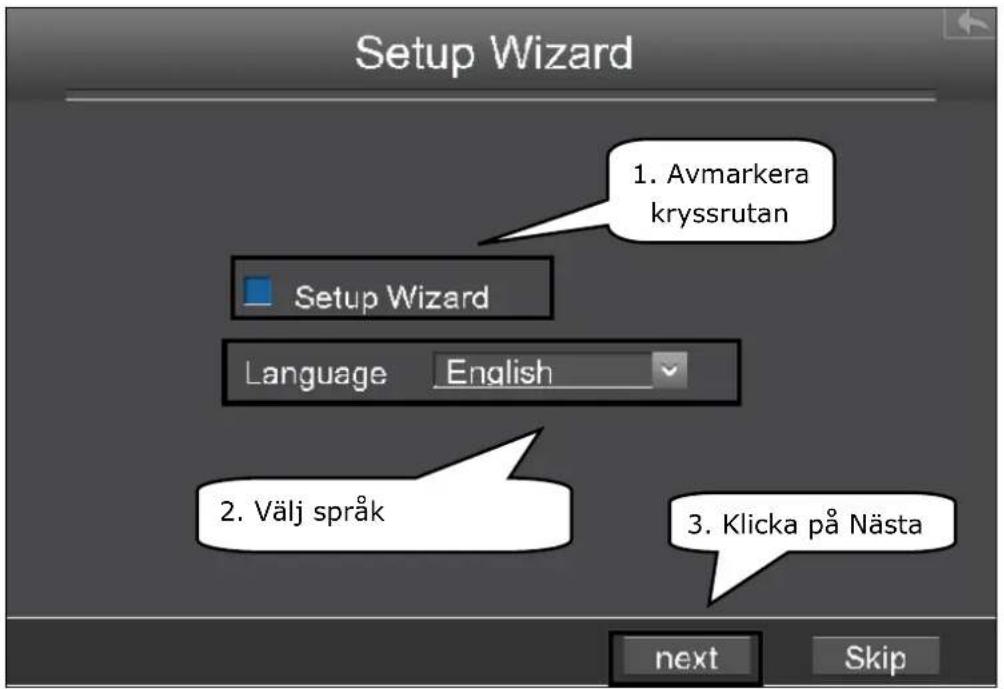

1. Välj språk. Om du inte vill använda installationsguiden{nasta gang, avmarkera kryssrutan Setup Wizard.

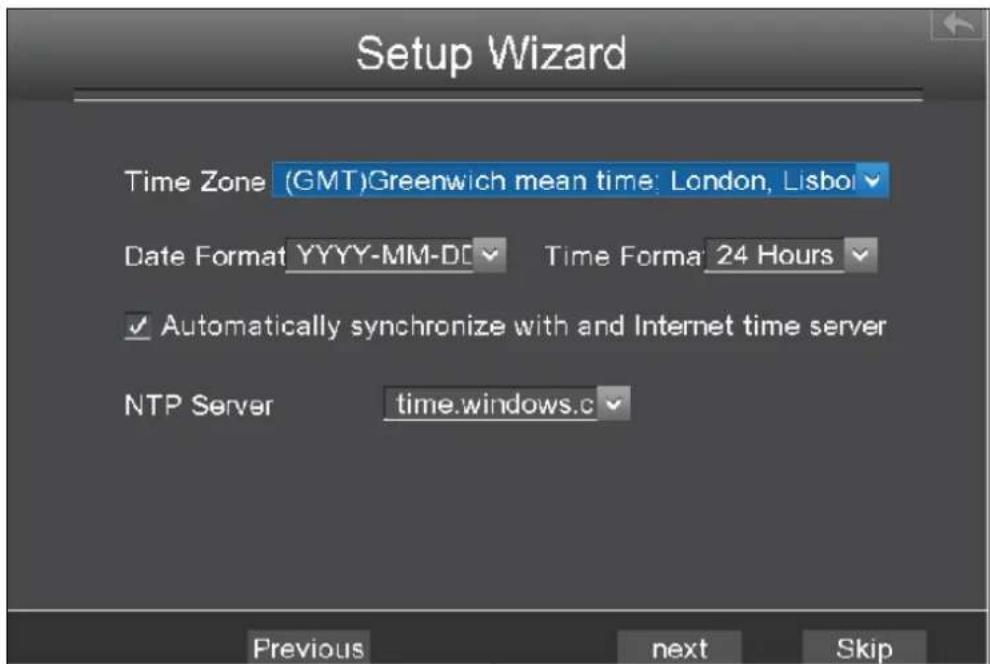

1. Efter tidsinställingarna, klicka pa Nasta knappen.

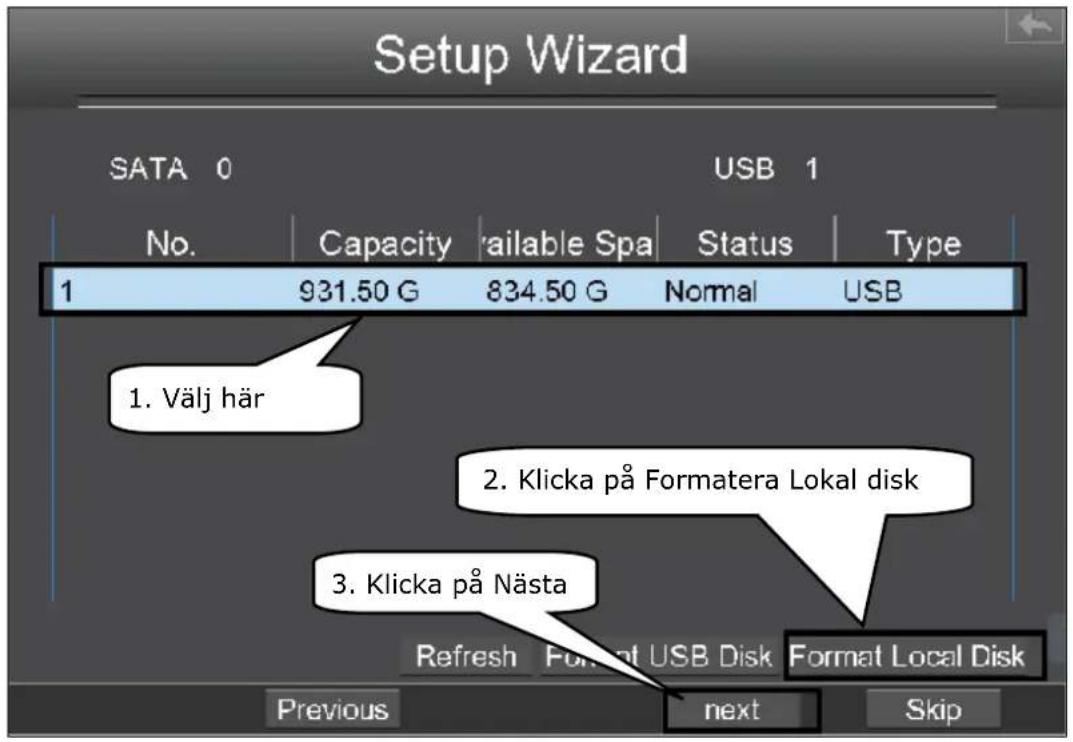

1. Valj den mobila lagringsenhet, klicka sedan på Formatera Lokal disk-knappen für att initiera den mobila lagringsenhet für inpelning.

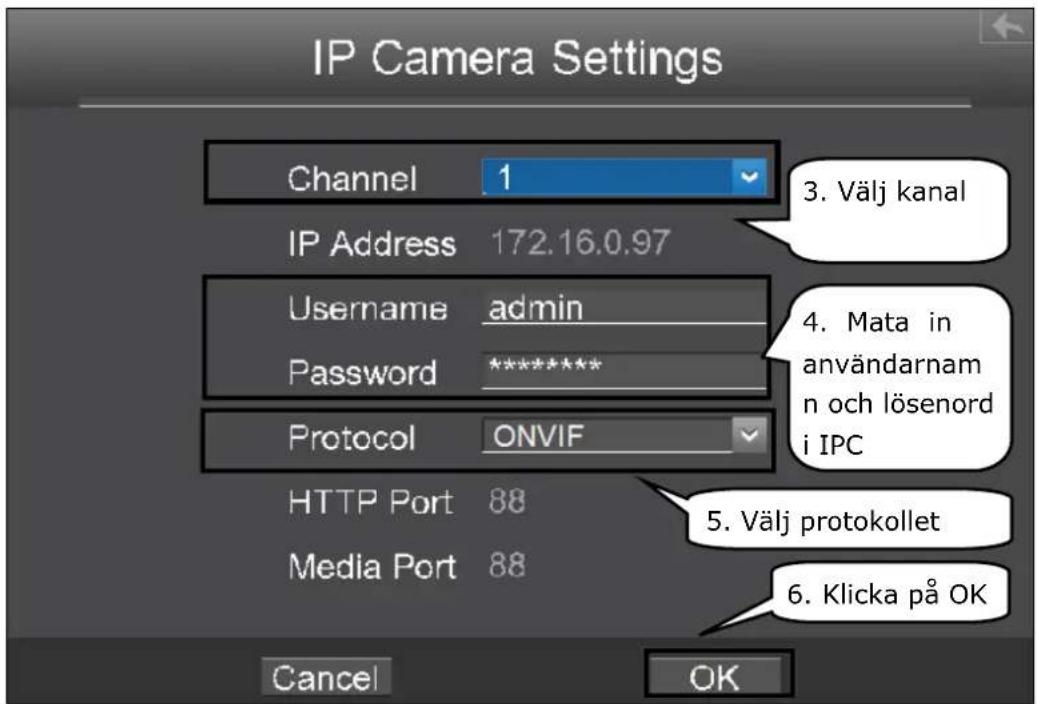

Du kan konfigurera foljande information om IP-kamera. Klicka på OK-knappen for att gå tillbaka till sedan Setup Wizard.

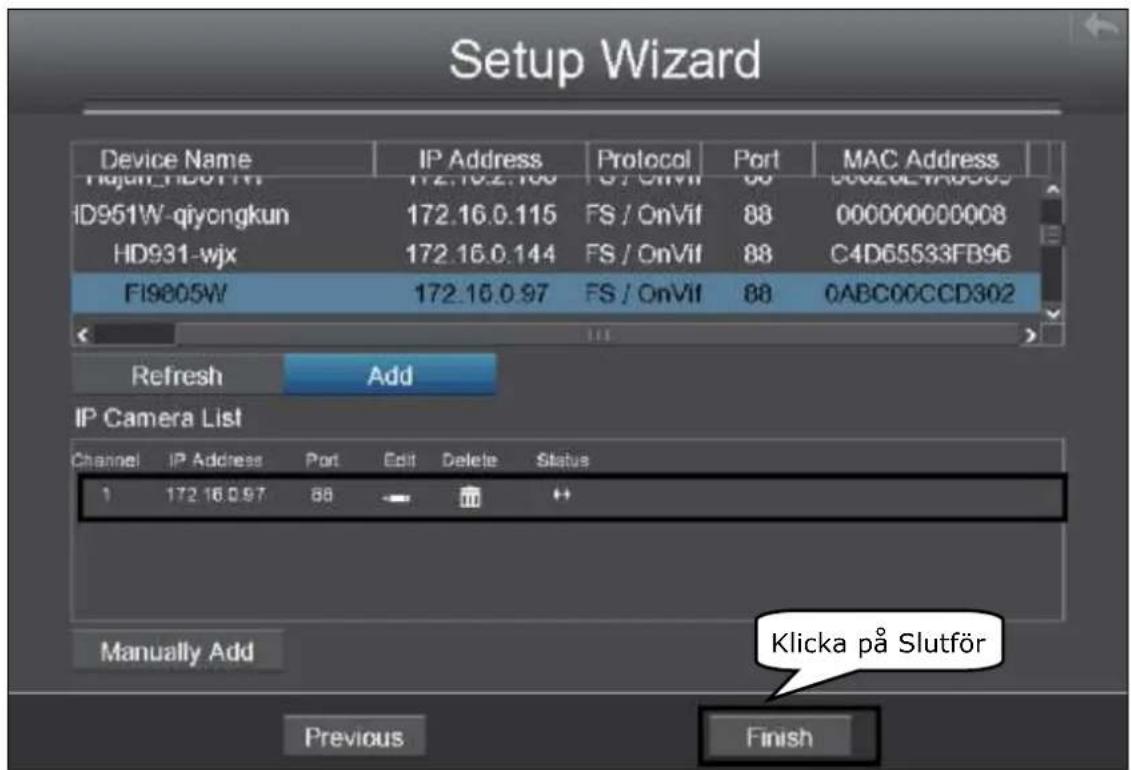

1. Hitta IP Kamera i IP Camera List, klicka på knappen SlUTFör für att slUTFörä installationsguiden.

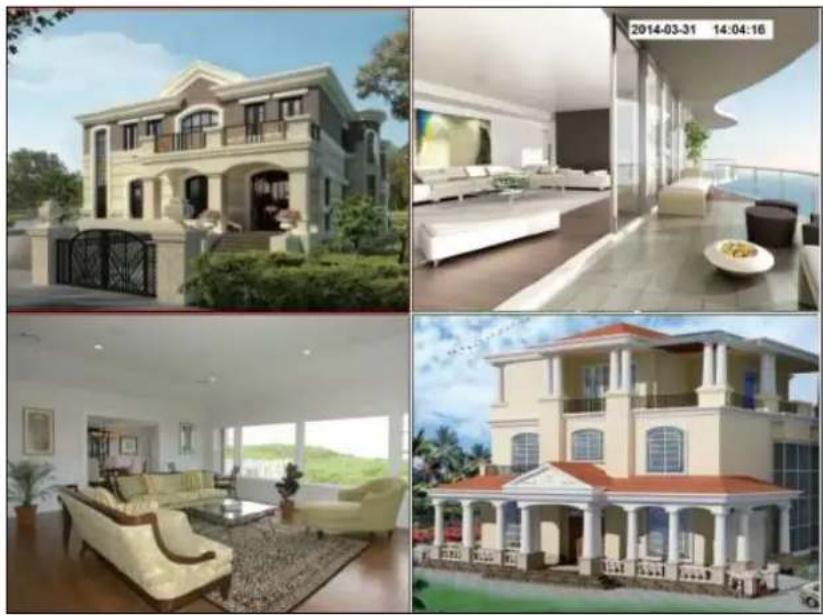

Den live view-gränsnittelkommen att visas som visas i figuren nedan. Live view visar videobilden komma fran varje IP-kamera i realtid.

5. Manuell Record

After IPC enchet laggs framgangsrikt till NVR kan du aktivera den manuella inpelningsfunktionen i livevisningslaget.

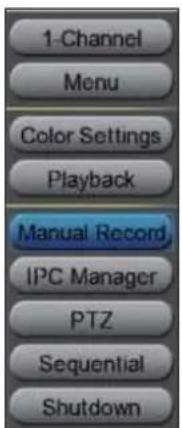

1. Högerklicka med musen i livevisningslåget och snabbmenyn dyker upp.

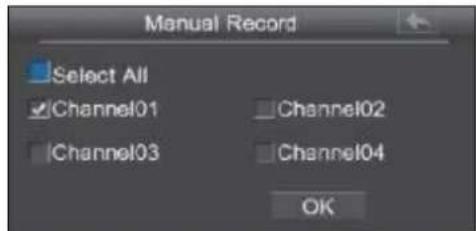

2. Valj Manuell Record att aktivera den manuella Record sidan.
3. Kontrollera den kanal som du vill aktivera inpelningen. Klicka pÅ OK-knappen.
4. Klicka sedan på ikonen För att avsluta grässnittet.

I direktvisningsläge, ar ikonen till hoger langst ner pa skarmen for kanalen, vilket indikerar inpelning pagar.

Obs! För att avaktivera inpelningen, avmarkera kanalrutan på Manuell Record-gränsnittet.

6. Fjarråtkomst

Antag att du maste logga in pà ditt NVR fran LAN ell er WAN via webbläsaren. Du maste utföra foljande konfigurationer:

Obs: IPV4NVR stöder 32-bitars IE8 aller senare versioner och stöder inte 64-bitars webbläsare.

6.1 Nätverkskonfiguration

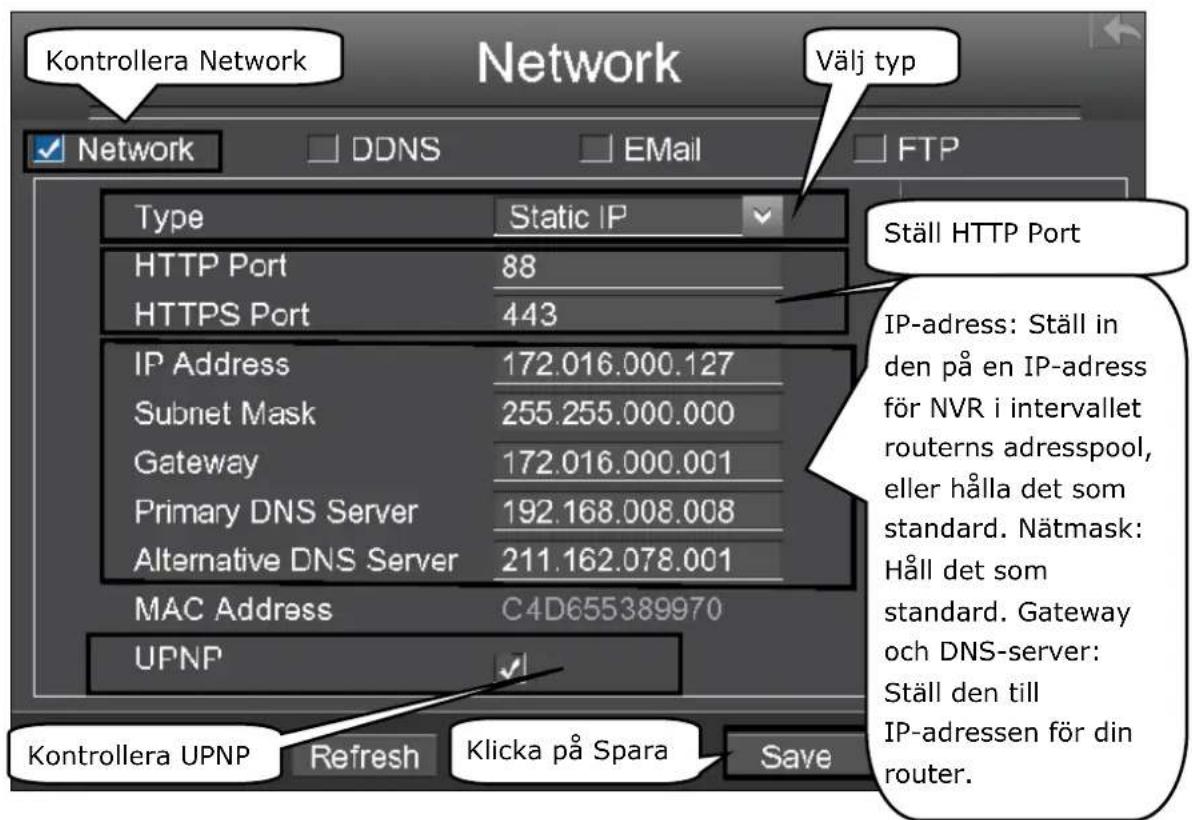

1. Konfigurera nätverksinformation.

Högerlicka med musen i livevisningslaget, välj "Meny> Installninger> Nätverk". Kontrollera kryss natverket, konfigurera natverksinformationen für det nationella fordonsregistret.

Det rekommenderas starkt att stalla in HTTP Port intervallet 5000 till 65.535, och vardet pa HTTP Port nr for varje enchet skara vara unikt.

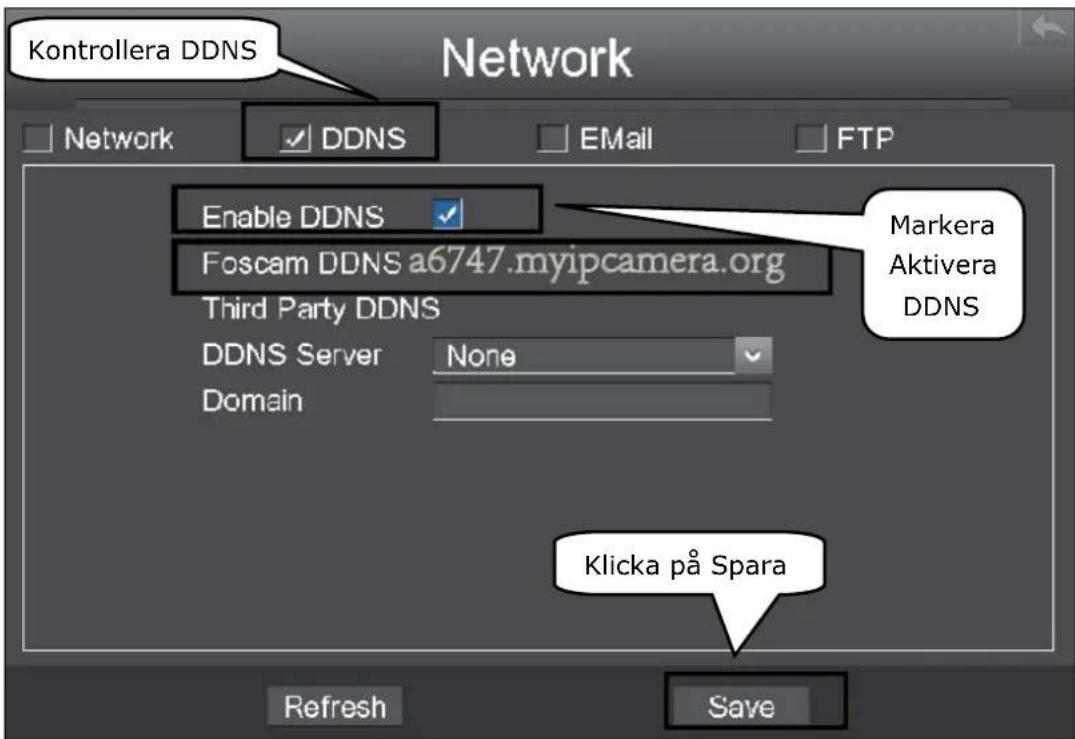

1. Konfigurera DDNS.

Högerklicka med musen i livevisningsläget, välj "Meny> Installningar> Nätverk". Kontrollera DDNS kryssrutan. Aktivera DDNS i NVR. Vi rekommenderar dig att använda DDNS som fabriks.

6.2 Tillgang till NVR i LAN

Det finns två satt att komma till NVR via webbläsaren i LAN.

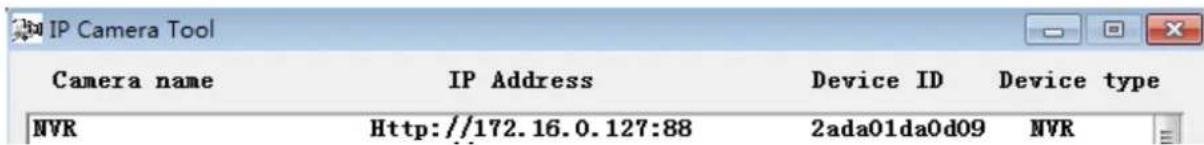

• Öppna IP Camera Tool programmet i CD resurs. Detkommen att visa NVR IP-adress och port i ditt LAN. Dubbelklicka på NVR listen här, och din standardwebbläsare;kommer att öppna upp till inloggningssidan.

• Du kan också komma till din NVR från http: // IP-adress: HTTP-port via webbläsaren. t.ex. http://172.16.0.127:88

6.3 Tillgang till NVR i WAN

Om UPnP har aktiverats i routern, behöver du inte utföra följande steg. Om UPnPär inaktiviverad, maste du valja en av följande metoder für att konfigurera Port Forwarding pa din router. För dessa steg,kommen vi att använda TP-LINK varumärke tradlös router som exempl.

• Om det finns en UPnP-funktion i din router.

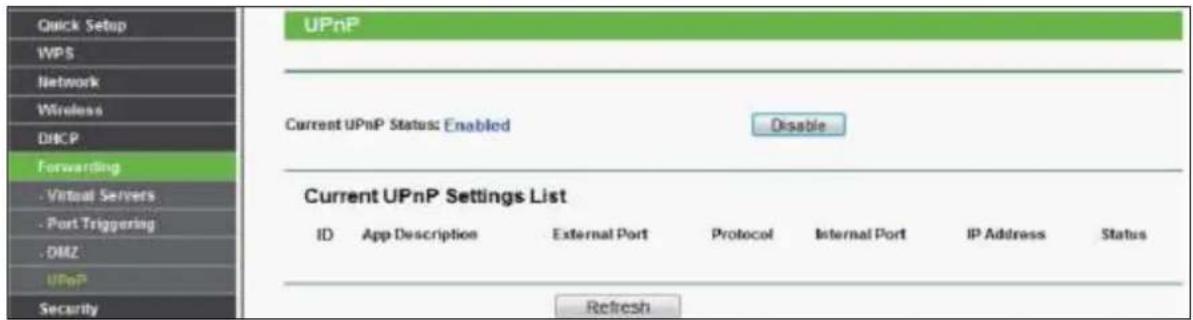

Valj "Vidarekoppling> UPnP", se till att den nuvarande UPnP Status Aktiverad.

• Om det inte finns nagoon UPnP-funktionen i din router.

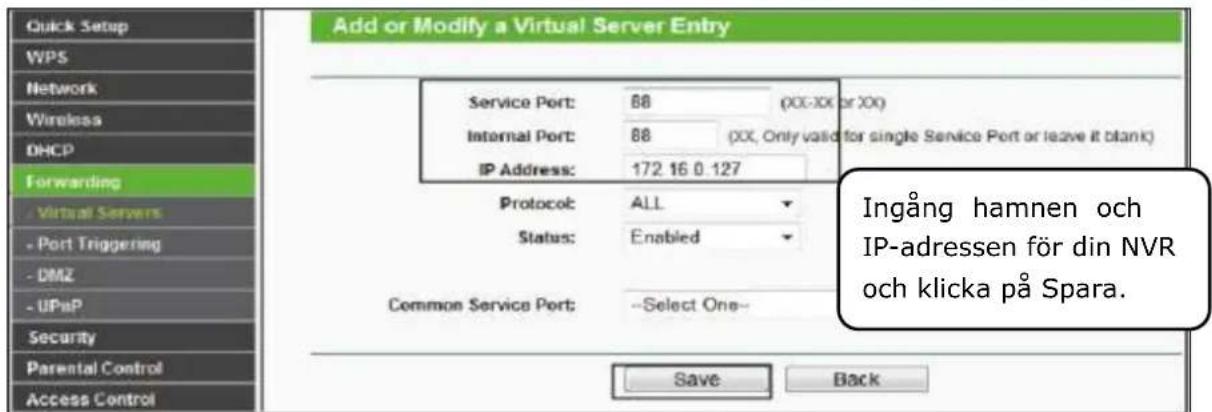

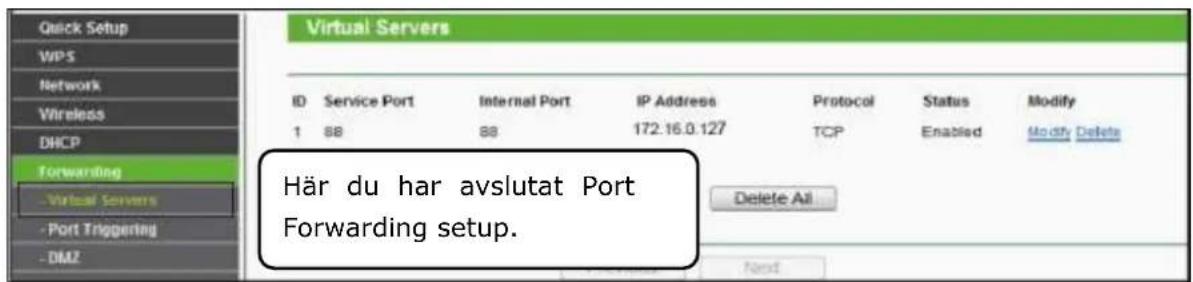

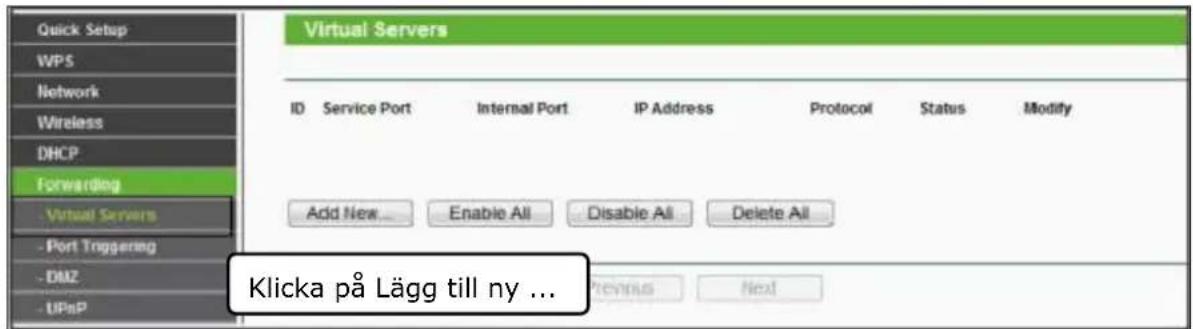

Du mäste manuellt lagga till port (HTTPS-port) forwarding, se foljande steg. Du mäste gà till "Vidarekoppling> Virtuella servrar" panel für installationen.

Nu kan du komma Åt din NVR fran http:// domannamn: HTTP-port via webbläsaren. t.ex. http://a6747.myipcamera.org:88

7. Logga ut, starta om uller stenga

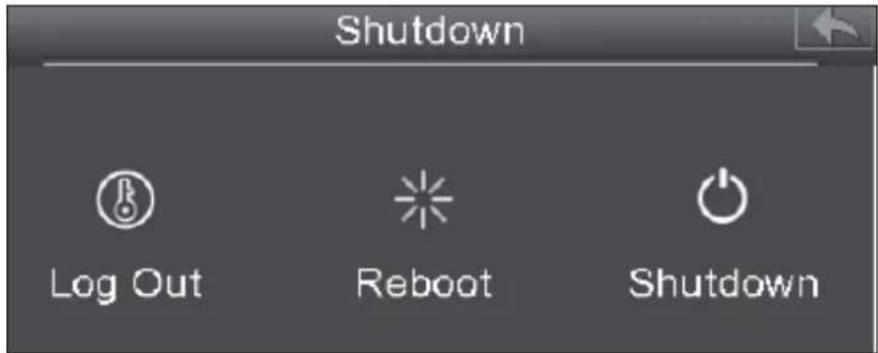

Högerlicka med musen i livevisningslåget och snabbmenyn dyker upp. Välj sedan avstängning for att komma in i Shutdown-gränsnittet.

• Logga ut: Välj Logga ut och meddelanderutan anteckningkommen att dyka upp. Klicka OK for att logga ut NVR-systemet.
• Omstart: Välj Omstart och meddelanderutan anteckningkommen att dyka upp. Klicka pÅ OK-knappen for att starta om NVR-systemet.
• Avstängning: Välj Avstängning och meddelanderutan anteckningkommen att dyka upp. Klicka på OK-knappen for att stänga av NVR-systemet.

OBS: Forsök att undvika nedlaggning av encheten särskilt under inpelning.

8. FAQ

Varforinspelningeninteutforsfterrorelsedetektionaraktiverad?

På "Motion Detection" sida, kontrollera att foljande ar korrekt installd:

• Kontrollera om aktivera ar valt. Kontrollera om inpelningen ar valid.
• Kontrollera om rörelsedetektor kanalen ar korrekt.
• Kontrollera om en trigger tidssegment ar installd.
• Kontrollera om ett detektionsomrade ar installd.

Varfor kan det nationella fordonsregistret söka IPC men kan inte ansluta IPC? Pá "IPC management" sida, kontrollera att foljande ar korrekt installd:

• Kontrollera om användarnamn och losenord für IPC ar korrekta.
• Kontrollera om webbsidan port für IPC ar korrekt.
• Kontrollera om IPC stöder även protokollet valjs i NVR.
• Kontrollera om IPC videoon ar normalt.

Varfor kan inte videoofiler laddas ner under videouppspelning erer avstangning nedladdade filer kan inte spelas upp korrekt?

For att spara forbrukade resurser, den servergranser samtidighet av videouppspeling och fil nedladdning. I det har fallet, stoppa videouppspeling och sedan ladda ner filer ellerspela upp videoklipp after videoofiler hamtas.

After tillsats av IPC framgangsrikt, har videoon av motsvarande kanal fforlorade i livevisningslaget.

Kontrollera att IPC visningslaget ar högst NVR visningsläge. Till exemple: NVR visningslauge for 4 * 960P, kan IPC visningslaget inte vara 1080P.

Varfor kan inte öppnas webbsidor på clienten användas på rätt satt after NVR server växlar till 1080P laget?

När NVR servern byter till 1080p-läge, kan vissa Funktioner inte genomforas fäll. startar. I det här fallet, logga ut frän webbkclienten och logga in på detigen. I liknande fall, till exempl,ändra IP-adressen och HTTP-porten på NVR måste du logga in på clientenigen.

ebode

www.ebodeelectronics.eu

Svenska [Swedish]: Denna utrustning star I overensstammelse med de vasantiga eigenskapskrav och övriga relevanta bestammelser som framgår av direktiv 1999/5/EG.
