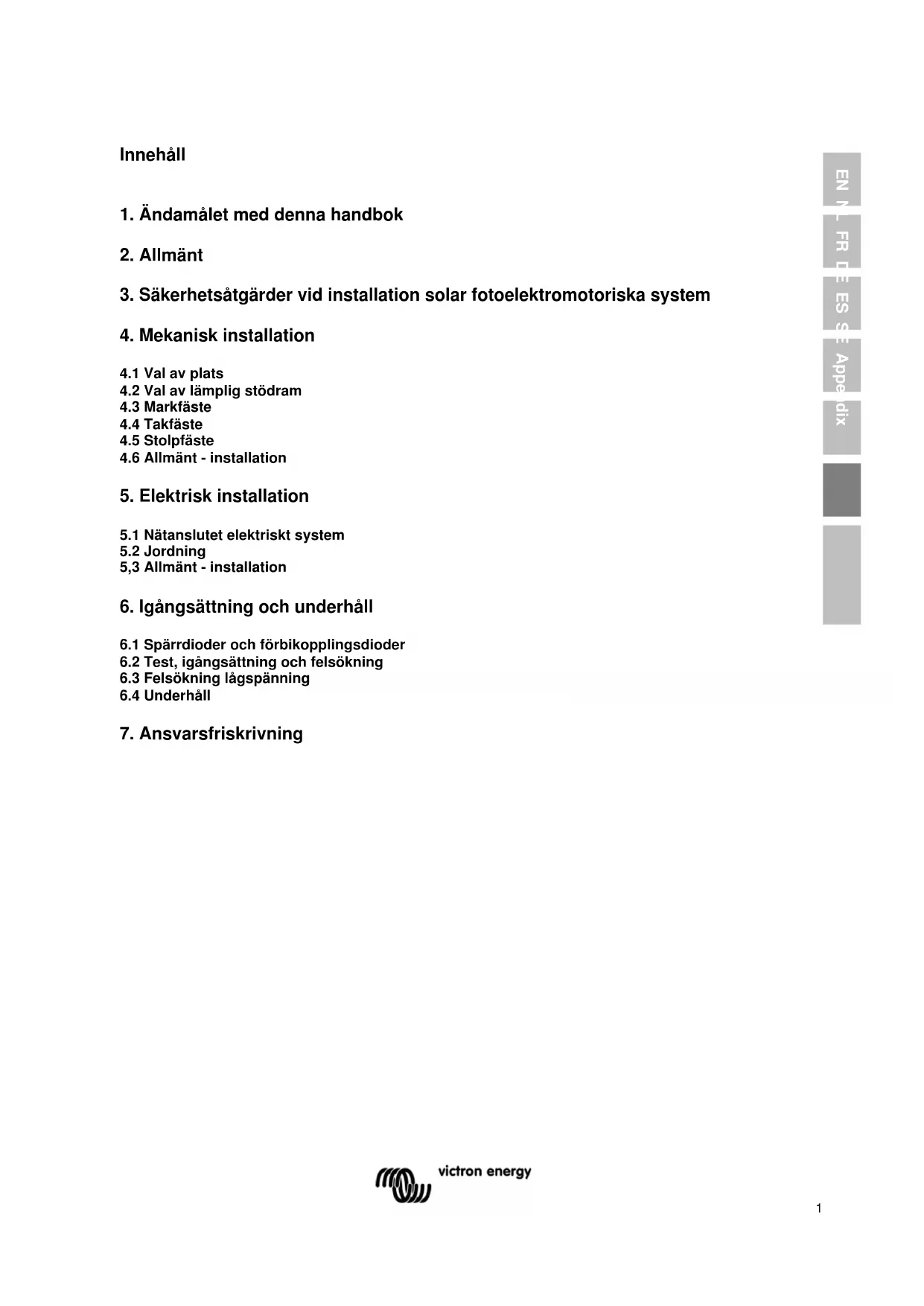

BRUKSANVISNING BlueSolar VICTRON ENERGY

1. Åndamålet medenna handbook
2. Allmänt
3. Sakerhetsatgärder vid installation solar fotoelekromotoriska system
4. Mekanisk installation

4.1 Val av plats
4.2 Val av lamplig stodram
4.3 Markfaste
4.4 Takfaste
4.5 Stolpfäste
4.6 Allmänt - installation

1. Elektrisk installation

5.1 NatanSLutet elektriskt system
5.2 Jordning
5,3 Allmant - installation

1. Igångsättning och underhall

6.1 Sparrdioder och forbikopplingsdioder
6.2 Test, igangsattning och felsokning
6.3 Felsökning lagspänning
6.4 Underhäll

1. Ansvarsfriskrivning

1.ÄNDAMÅLET MED DENNA HANDBOK

Denna handbok innehälter information avseende installation och saker hantering.

Installatoren maste lasa och forsta dessa anvisningar fore installation. For fragor var vänlig kontakta var forsalningsavdelning forytterligare forklaringar. Installatoren bor folja alla sakerhetsatgarden i anvisningarna och lokala bestammelser vid installation av en modul.

Fore installation av ett solar fotomotoriskt system bor installatorna ha gjort sig bekant med avseeende pa de mekaniska och elektriska kraven pa ett sádant system. Forvara denna handbok pa en saker plats for framtida användning (hantering och underhall) och i handelse av forsäljning ellertforskaffande av modulerna.

2. Allmänt

Installation av solar fotoelektromotoriska system kraver speciella fardigheter och kunskap. Installation bør utforas av kvalificerade personer.

Varje modul levereras med en permanent monterade kopplingar. Vi kan farsi kunderna med monterade kablar, for att underlatta installationen, om sa onskas.

Installator maste uppmarksamma skaderisken under installationen inklusive, men utan begransninger, risken for elektriska stotar. En enskild modul kan generera likstromsspanningar store an 30 Volt da den ar utsatt for direkt solljus. Kontakt med likstromsspanningar pa 30 Volt erer mer ar potentielt farliga.

Koppla inte ur under belastning

Fotoeletromotoriska solamodular omvandlar liusenergi till likstromselektrisk energi. De ar konstruera de for anvanding utomhus. Modul er monstras pa markn, pa hustak, pa fordon ellar p batar. Ratt utformng av stodstruktur faler under systemkonstruktorens och installatorens ansvar. Anvanding avhal for montingen foreslas i foljande avsnitt.

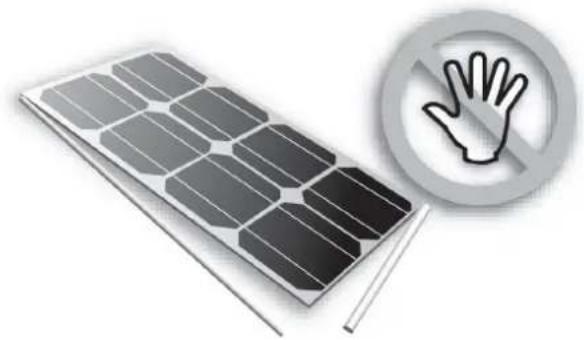

Forsk inte att demontera modulerna och avlagsna inte fastsatta namskyltar erler komponenter fran modulerna.

Anbringa inte farg eller kisteretiketter pa modulens oversida

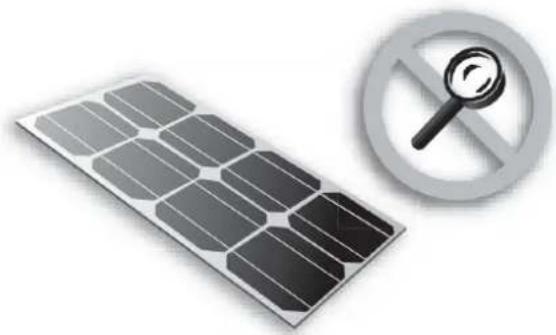

Anvand inte speglar aller andra forstoringsfremal for att artificielt koncentrera soljuset pa modulerna. Utsatt inte folier pa baksidan for direkt soljus.

Vid installation av systemet skall lokala, regionala ell nationella lagstadgade forordninger foljas. Skaffa bygnadstillstand om sadant erfordras.

3. Sakerhetsatgarder vid installation solar fotoelectromotoriska system

Solarmoduler producerer elektrisk energi nar lus lyser pa deras framsidor. Likstromspanningen kan overskrida 30Volt. Om modulerna serieskopplas ar den samanlagda spanningen lka med summan av de enskilda modulspanningarna. Om modulerna ar parallellkopplade ar den totala stromstyrkan lka med summan av stromstyrkan hos de enskilda modulerna.

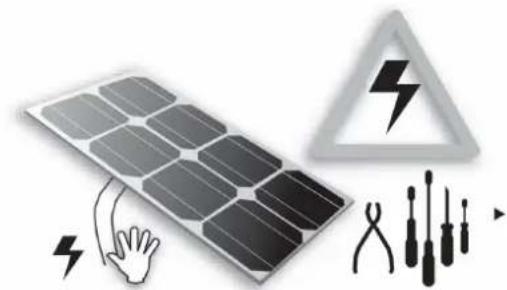

Häll barn på behörigt avständ frän systemet vid transport och installation av mekaniska och elektriskakomponenter. Täck modulen helt med att opakt material under installationen for att Förhindra att elektricitet alstras.

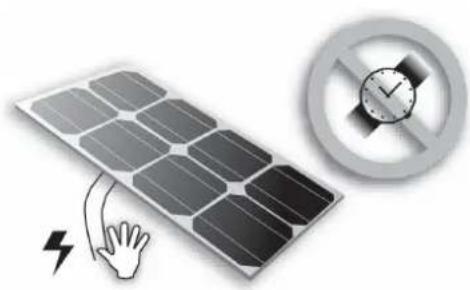

Använd inte metalliska ringar, armband, öron, näs, lappringar eller andra metalliska foremål under installation och felsökning av fotoelektromotoriska system.

Använd enbart isolerade verktyg som ar godkända for arbete med elektriska installationer.

Folj sakerhetsbestammelserna for alla komponenter som anvands i systemet, inklusive ledningsdragning och kablar, kontaktdon, laddningsregulatorer, omvandlare, lagringsbatterier och uppladdningsbara batterier etc.

Anvand enbart utrusting, kontaktdon, ledningsmaterial och stodramar som ar lampliga for solarelektriska system. Anvand alltid samma typ av modul inom ett och sama fotoelektromotoriska system.

Elektriska karakteristika ligger inom ±10 procent av angivna varden for Isc, Voc, och Pmax under standardtestforhallanden (stralningsemittans pa 100mW/cm2, AM 1.5 spektrum och en celtemperatur pa of 25^ (77^) )

Under normala utomhusforhallanden kommer modulen att producera strom och spanningar som skiljer sig fran dem som ar angiva i datablatet. Databladvardena ar varden som forvantas under standard testforhallanden. Foljaktigen skall varden pa kortslutningsstrom och tomgangsspanning, under systemkonstruktion, multipliceras med en faktor pa 1.25 da componentmarkspanninger, ledningskapacitet, markvarden sakringar, och kontrollstorlekar anslutna till modulerna aller systemutmatningen faststalls.

Välj ut en lämpig plats für installation av modulerna.

Modulerna skallara vanda soderut pa norra latituder och norrut pa sodra latituder.

For detaljerad information om basta elevations och lutningsvinkel for installationen hanvisas till installationsanvisningar for solar fotoelektromotoriska installationer eller till en ansedd installerorller systemintegrator.

Modulerna skall inte vara skuggade under nagon tid pa Damen.

Anvand inte moduler i narheten av utrustning ellr i lokaler dar lattantndiga gaser forekomer erer samlas upp.

Iakta alltid instruktioner och sakerhetsvarningar som forekommer på stodramar som skall anvandas till modulerna.

Forsk inte att borra hal i modulernas glasytor. Att gora detta gora garantin ogiltig.

Borra inte ytterligare monteringshal i modulramarna. Att gora detta gora garantin ogiltig.

Modulerna maste fas stadigt i underlagen med anvandning av de fyra monteringspunkterna for normal installation. Om installationen forvantas utsattas for kraftig vind erkraftiga snobelastninger kan ytterligare monteringspunktberhovas. For detaljer hänvis as till ritningen nedan. Belastningsberakninger overlamnas at systemkonstruktoren erler installatoren.

Underlagsstrukturen for montering av modulerna maste utgoras av ett taltigt, korrosionsbestandigt material som ocks a r bestandigt mot UV-stralar.

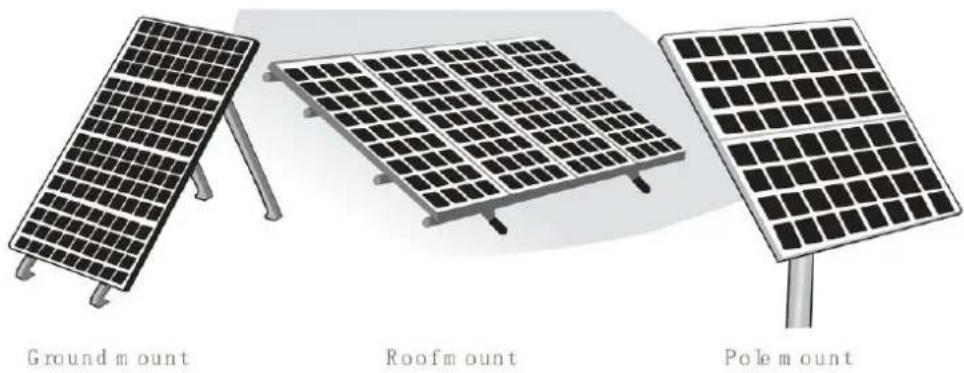

4.3 Markfaste

Väj en hójd pa underlagsstrukturen som gör att den andere kanten pa modulen gár fri fran att tackas av snö under langre tid inom områden som upplever kraftiga snöfall. Dessutom maste den lögsta punkten pa modulen placeras tillrackligt högt for att inte skuggas av planteringar eller träd aller skadas av vinddriven sand och vinddrivet grus.

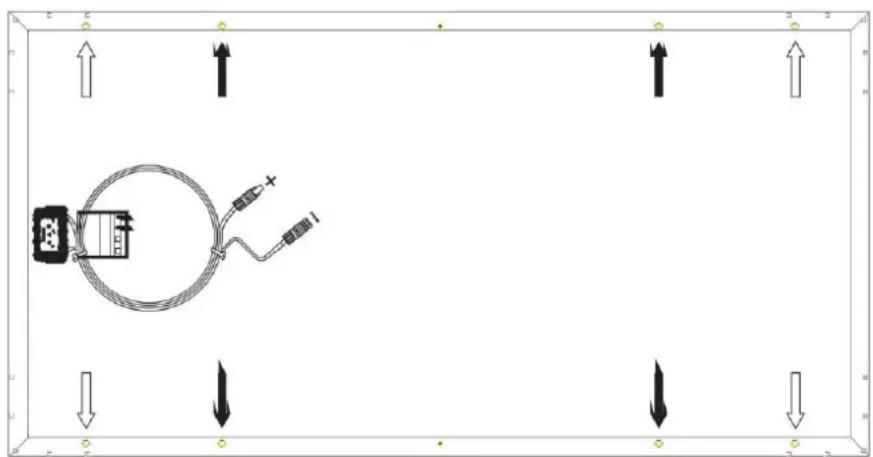

Mounting holes for normal installation = Monteringshal for normalinstallation Mounting holes for wind and snobelastning; these mounting holes must also be used = Monteringshal anvands vid forekomst av kraftiga vindar och vid snobelastning.

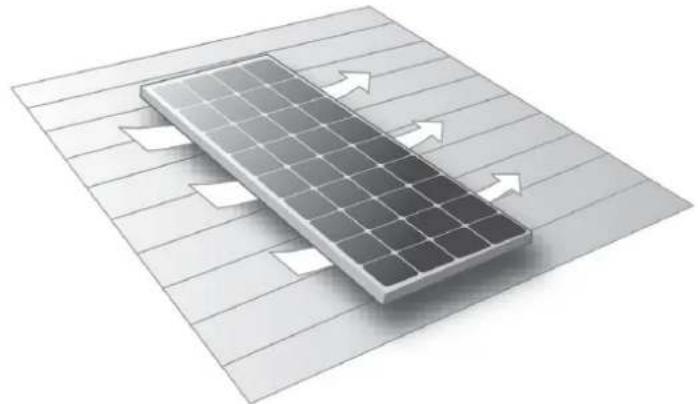

4.4 Takfaste

Vid installation av modulen pa ett tak erer pa en byggnad, sakerstall att den ar ordentlig aftssatt for att motsta vind och snobelastning. Se till att tllracklig ventilation under modulen for kylning (minimum 10 cm luftutrymme mellan modul och barande yta).

Vid installation av en modul pa ett tak, sakerstall att takstrukturen ar lamplig. Dessutom maste genomgangar i taket for att fasta modulen vara sakert tata de for att forhindra lackage.

I vissa fall kan en speciell barram blnodvandig.

Takinstallation av solarmoduler kan inverka pa brandsakerheten i huskonstruktionen.

Modulerna har markklass C och ar lamliga for montering pka klass A tak. Installera inte moduler pa ett tak ell en byggnad med starka vindar i handelse av olyckor.

4.5 Stolpfaste

Vid installation av en modul pa en stolpe, vajn en stolpe och ett faste som kan motsta forvntade vindar inom omraret.

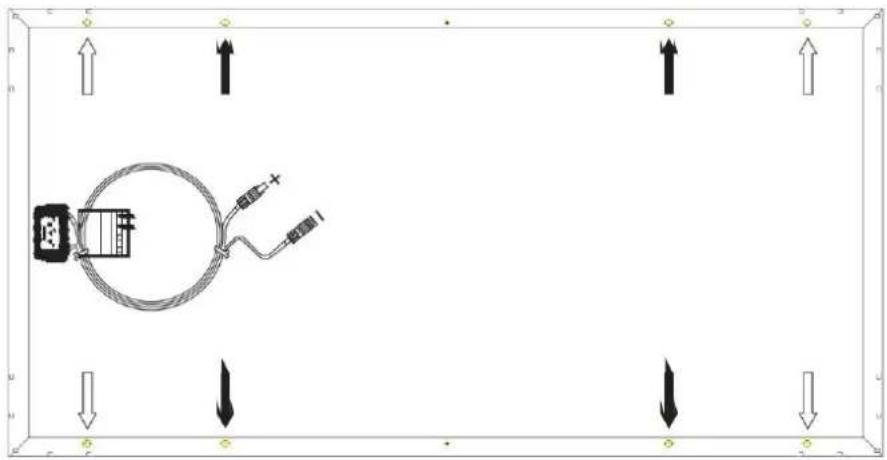

Den mest vanliga fastsattningen uppnas genom att montera modulen med anvanding av fyra symetriska punkter nara insidan pa modulramen.

Om starka vindar ell snobelastningar forvantas maste alla atta monteringshalen anvandas.

Lyft inte modulen genom att fatta tag i modulens kopplingsbox aller elektriska ledninger.

Sta aller gä inte pa modulen.

Tappa inte modulen och latinte foremal falla pa modulen.

Fort undvika sonderealsaget glas skall inte tunga foremal placeras pa modulen.

Sattinte nermodulen haretpa underlag oavsett vilket.

Olamplig transport och installation kan bryta sönder modulen.

Denna handbok beskriver vissa av de mest vanliga användingarna som representativa exempel.

5.1 Natanslutet elektriskt system

Den genererade likstromsenergin fran det fotoelektromotoriska systemet kan ocksa omvandlas till vaxelstrom och anslutas till naret. Lokala energbolagspolicies for anslutting av fornelysebara energisystem till deras nar varierar fran region till region. Konsultera en kvaliferad systemingenjor erler integrator for att konstruera ett sadtant system. Tillstand kravs vanligtvis for installation av sadana system och energibaget maste formell godkanna och inspektera ett sadtant system for att bli godkant.

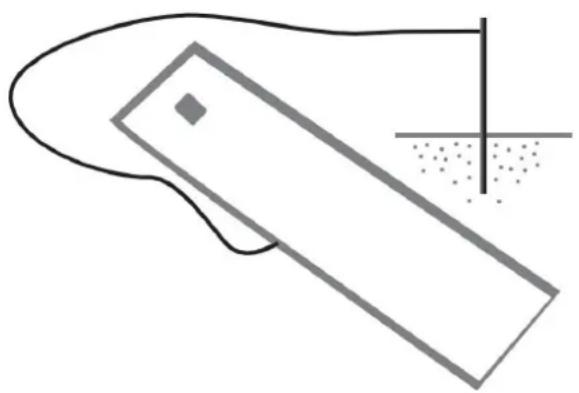

5.2 Jordning

Modulramen maste jordas ordentigt. Jordningsledningen maste fas tatt i modulramen for att sakerstalla bra elektrisk kontakt. Anvand rekommenderat kopplingsdon erer motsvarighet ferenna ledning.

Om en stodram tillverkas av metall, maste ramen galvaniseras och ha en utmarkt ledningsformaga.

Vi rekmenderar speciella fsten (Cat. No. GBL4-DBT rekmenderas av tillverkaren) vid jordning. Borja med att skala av 16mm isolering fran andan pa kabeln och var forstig for att inte skada tradarna, satt in kabeln i fast (se bild) och dra fast sparskruven. Var forstigt for att inte skada ledningskarnn. Dra sedan at skruven helt.

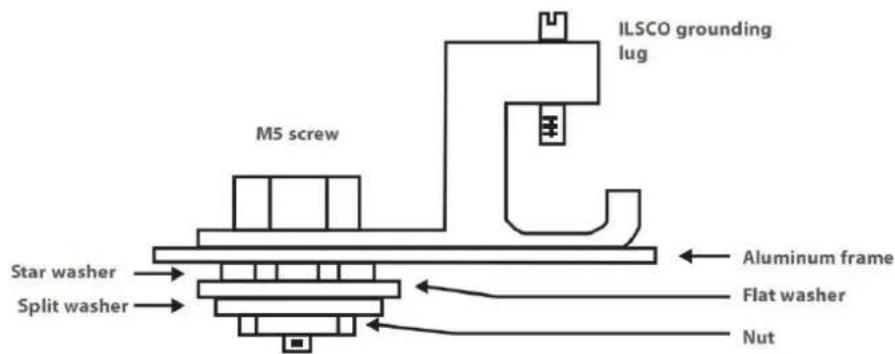

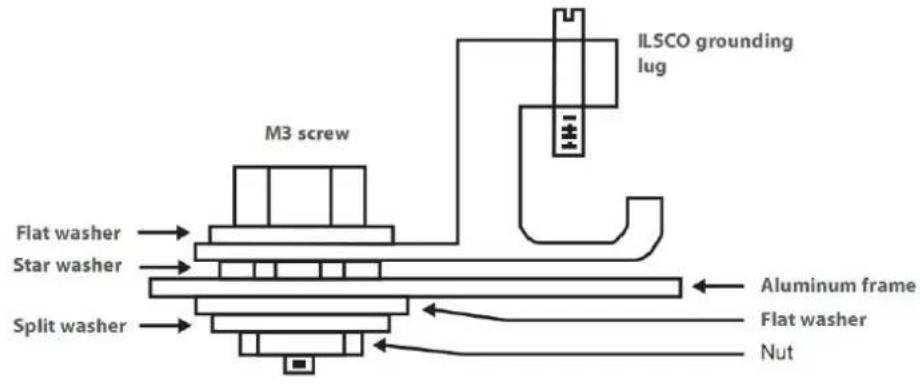

Satt sedan fast den rekommanderade ILSCO jordningsfeste i aluminiumramen och anvand rostfria M3 aller M5 skruvar och hardvara enligt nedan. OBS: Det finns tv olika storlekar pa jordningshal, detindre som haller @ att fasas ut. Vidare ar sammansattning av hardvara for montering av jordningsfustet de sama - forutom M3 skruven och en tillkomande flatbricka - som under skruhuvudet pa M3 skruven. Den tandade brickan monteras direkt under jordningsfustet och astadkommener elektrisk kontakt genom at trangaigenom anodiseringslagret pa aluminiumramen. Skruvenheten forses videare med en flatbricka, sedan en delad lasbricka och sluttigen en mutter for att sakra hela eheten enligt bild. Rekommanderat moment for M3 aller M5 skruvenheterna ar 0.8NM erer 1.5NM.

For module with 4mm grounding holes

For module with 5.1mm grounding holes

5.3 Allmänt - installation

Anvand inte modulerned olikkonfiguration i samsystem.Maximalntal moduler () = max system/[Voc(vid STC)]

Flera modul er anslutna i seri och sedan i parallell for att bida en PV uppsattning, specielt for anvandning i en anlaggnng for hogspanning. Om modul er anslutna i seri ar den totala spanningen like med summan av de enskilda spanningarna.

For anlaggingar som kraver hore stromstyrka, kan flera fotoelektromotoriska moduler parallellanslutas, den tota stromstyrkan ar da lika med summan av de enskilda stromstyrkorna.

Modulen levereras med anslutningsdon for de elektriska ansluttingarna.

Konsultera lokala bestammelser for ledningsdragning for att faststalla kabelstorlek, typ och temperatur.

Tvarsnitsarean pa en kabel och anslutningsdonets kapacitet maste valjas for att motsvara systemets maximala kortslutningsström (Rekommenderad tvarsnitsarea pa en kabel ar 4 mm² for en enkel modul och markstrom forett kontaktdon ar större an 10A) annars kommer kabel och anslutningsdon att overhetta vid hog ström. Var vänlig notera att den övre temperaturgränsen for kabel ar ≥85°C och for anslutningsdon ≥105°C.

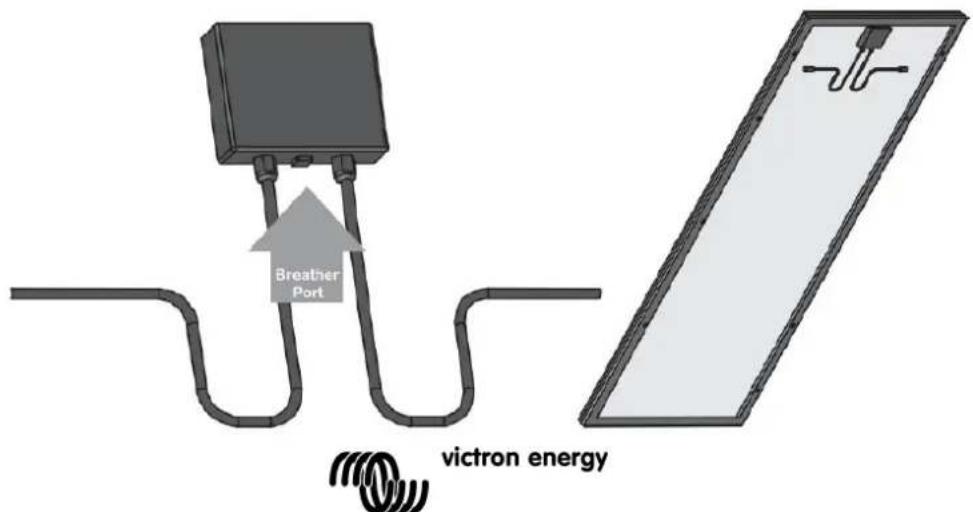

Kopplingsboxen ar forsedd med ett andningshal. Andningshalet maste moneras vant nedat och fär inte utsattas for regn. Därfor maste kopplingsboxen sitta pa den hore sidan av modulen när den ar monterad.

6. Igångsätting och underhäll

6.1 Sparrdioder och forbikopplingsdioder

Sparrdioder forhindrar strom att gfran batteriet till modulen nar nagon elektricitet inte genereras. Vi rekommenderar anvandningen av sparrdioder narente nagon regulator anvands.Din aterforsaljare -specialisten -kan ge dig rad om lampliga typer.

I system med mer an tva modul er series kan hoga backstrommar floda genom cellerna som ar partielt skuggade ellr narskilt nr del av en modul ar skugga och resten ar exponerad mot solen. Dessa strommar kan fororsaka att berorda celer kan bil mycket heta och aven skada modulen. For att skydda modulen fran sadana hoga backstrommar anvands forbikopplingsdioder i modulen. Alla moduler har integrerade forbikopplingsdioder i kopplingslaadan. I det osannolika fallet att en diod skulle g sonder, kan ett utbyte skeutan problem.

Skydda dig själv fran elektriska stötar d á du avhjalper fel ell er vid underhall pa solenergisystem.

6.2 Test, igangsattning och felsökning

Testa alla elektriska och elektroniska systemkomponenter före användning. Föj instruktionema i medleverad handbok für componenter och utrustning.

Testa moduleralekopplade,innan de ansluts till systemet.

Kontrollera tomgangspänningen i varje seriemodul med hjalp av en digital multimeter (Fluke 170 serien rekommenderas). De upmatta vardena skall motsvara summan av tomgangsspänningen i en enskild modul. Du hittar markspanning i de teknska specifikationerna for den modul som anvands. Om det upmatta vardet ar avsevart lagre an det forvantade vardet, fortsett da enigt anvising under

"Felsökning vid orimligt lag spanning".

Kontrolera kortslutningsström i varie serieskrets. Det kan matas direkt med hjälp av en multimeter (Fluke 170 serien rekommenderas) ansluten til de tvá terminalina i serieskretsen erller modulen erer med nàgon belastning som PV belysning for att ta en ungefärig matning. Attention! Márskalān pa amperemätaren ermarkrömmen i belastningen skall vara mer ān 1.25 gänger seriemodulens angivna kortslutningsström. Du hittar uppgift om márkröstm i de teknikska specifikationerna for använd typ av modul. Det upmätta vindet kan variera avsevärt beroende pa vaderleksforhällanden, tid pa dagen och skugga som modulen ar utsatt for.

6.3 Felsökning lagspänning

Identifera det vanligt laga spanningsvardet och orimligt lag spanning. Det vanliga laga spanningsvardet omnamnt har ar minskningen i tomgangsspanning hos modulen, som fororsakas av temperaturhjojningen i solarceller erer av lag stralning. Orimligt lag spanning orsakas typiskt av felaktiga anslutninger vid terminalerna erer av defekta forbikopplingsdioder.

Kontrolera forst alla kabelansluttingar for att sakerstalla att inte ledningsbrott forekommer erer att anslutningen ar dalg.

Kontrolera tomgangsspanningen for varje modul:

Tack modulerna helt med ett opakfargat material.

Koppla ifran ledningarna vid bada terminalerna pa modulen.

Ta bort det opakfargade materialet fran modulen for att kontrollera och mata tomgangsspaffeningen vid dess terminaler.

Om den uppmatta spanningen bara ar halften av markspanninger, pekar detta pa en defekt forbikopplingsdiod. Hanvisning till "Test och utbyte av forbikopplingsdioder".

Om solstralningen inte ar särskilt lag, om spansninger tvårs over terminalerna skiljer sig jämfört med markvardet med mer ø 5%, pekar detta pa dalg elektrisk kontakt.

6.4 Underhãll

Vi rekommenderar foljande underhall for att sakerstalla optimal Funktion hos modulen:

Vid behov rengör modulens glasyta. Använd alltid vatten och en mjuk svamp aller mjukt tyg vid rengöring. Ett milt tvättmedel utan slipmedel kan anvandas for att avlagsna envis smuts.

Kontrollera elektriska och mekaniska anslutningar var sjatte manad for att verifiera att de ar rena, sakra och oskadade.

Om nagra problem uppstar, lat en kompetent specialist utfora undersokningen. Attention! laktta underhalsinstruktionerna for alla komponenter som anvands i systemet som stodramar, laddningsregulatorer, ovmvandlare, batterier etc.

7. Ansvarsfriskrivning

Dá användingen avenna handbok och metoder for underhãl av installationen, driften, använding och underhãl av en fotoelektromotorisk (PV) produkt ligger utanfor var kontroll, kan vi inte iklä oss forpliktelser och friskriver oss uttryckligen ansvar for forlust, skada eller kostnader som uppSTAR frän erler pa nagot satt ar knutna til sadan installation, drift erler underhãl.

Vi iklader oss inte forpliktelser for patentintrang ell er andra tredje parts rattigheter, som kan resultera fran anvandningen av PV produkten.

Ingen licens ar beviljad genom inblandning ell par annat satt under nagot patent ell patentrattigheter.

Informationen i denna handbok ar baserad pa vär kunstkap och erfarenhet och anses trovärdd; men sādan information inklusiveproduktspecifikationer (utan begransninger) och föslag utgor inte en garanti, uttrycklig erer antydd. Vi forbehaller oss ratten att andra i handboken, i PV Produkten, i specifikationerna erler i produktinformationsbladen utan foregäende meddelande harom

Victron Energy Blue Power

Distributor:

Serial number:

Version :02
