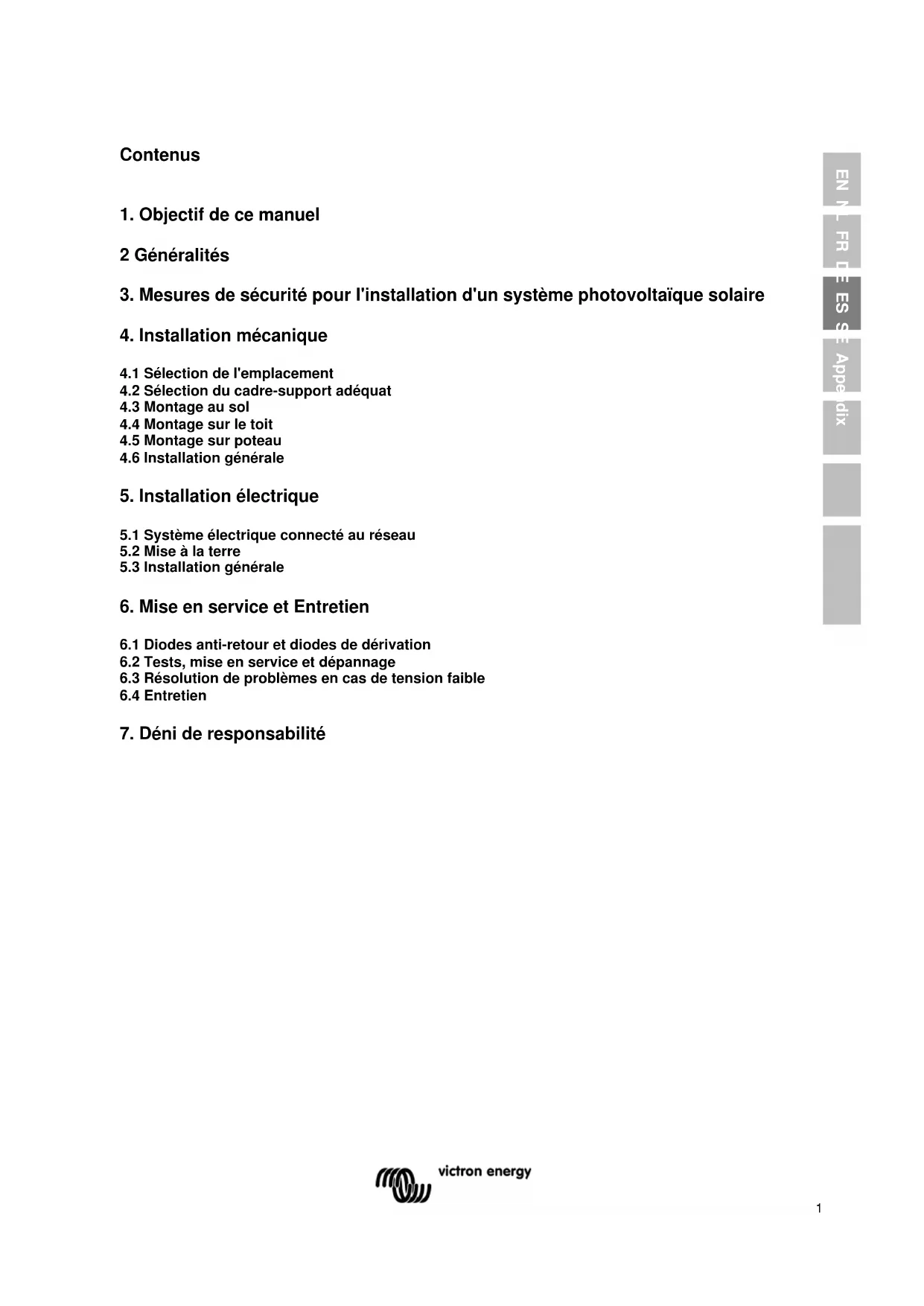

MODE D'EMPLOI BlueSolar VICTRON ENERGY
- Objectif de ce manuel
2 Généralités - Mesures de sécurité pour l'installation d'un système photovoltaique solaire
-
Installation mécanique
4.1 Sélection de l'emplacement
4.2 Sélection du cadre-support ajustat
4.3 Montage au sol
4.4 Montage sur le toit
4.5 Montage sur poteau
4.6 Installation générale -
Installation électrique
5.1 Système électrique connecté au réseau
5.2 Mise à la terre
5.3 Installation générale
- Mise en service et Entretien
6.1 Diodes anti-retour et diodes de derivation
6.2 Tests, mise en service et dépannage
6.3 Résolution de problèmes en cas de tension faible
6.4 Entretien
- Déni de responsabilité
Ce manuel contient l'information relative à l'installation et au maniement sécuritaire.
Les installateurs doivent dire et comprendre le manuel avant l'installation. Pour toute question, veuillez contacter notre service commercial pour de plus amples explications. L'installateur devra suivre les mesures de securités indiquées dans le manuel et les réglementations locales lors de l'installation d'un module.
Avant d'installer un système photovoltaique (PV) solaire, les installateurs doivent se familiariser avec les exigences mécaniques et électriques de ce genre de système. Conserver ce manuel dans un endroit sur pour une éventuelle utilisation à partir (entretien et maintenance), et en cas de vente ou délimination des modules.

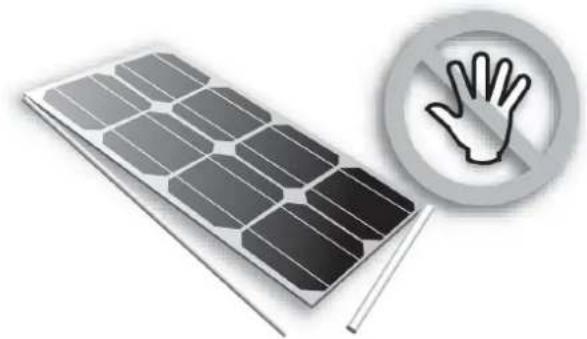

2 Généralités
L'installation des systèmes photovoltaiques solaires requiert des capacités et des connaissances particulières. Seules des personnes qualifiées doivent réaliser l'installation de ce système.
Chaque module est accompagne d'un dispositif de jontion attaché de maniere permanente. Afin de facilititer l'installation, nous pouvons fournir aux clients, s'il s le souhaitent, des cables adaptés.
Les installateurs doivent prendre en compte les évventuels risques de blessures qui peuvent avoir lieu pendant l'installation, y compris, entre autres, le risque de chic électrique.
Un module individuel peut generer des tensions CC supérieures à 30 volts s'il est exposé directement aux rayons du soleil. Un contact avec une tension CC de 30 V ou plus est potentiellement dangereux.
Ne pas déconnecter pendant la charge.
Les modules solaires photovoltaiques transform l'énergie lumineuse en énergie électriche de courant continu. Il sont concus pour un usage extérieur. Les modules peuvent être montés au sol, sur des toits, des vehicules ou des bateaux. Les concepteurs et les installateurs du système sont responsables de la conception correcte des structures de support. L'utilisation de trous de fixation est indiquée dans l'un des paragraphs suivants.
Ne pas démonter les modules, et n'enlever aucune des plaques signalétiques ou des composants fixés sur les modules.
Ne pas appliquer de peinture ou d'adhesif sur la partie supérieure du module.

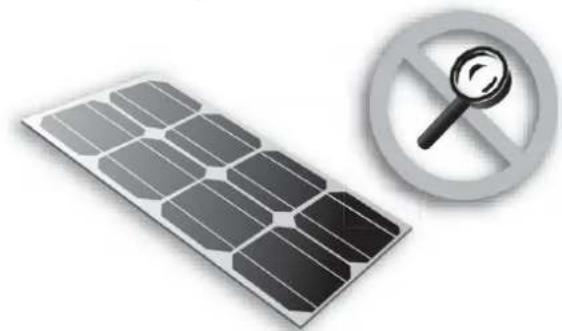

Ne pas utiliser de miroirs ou d'autres loupes pour concentrer de manière artificielle les rayons du soleil sur les modules. Ne pas exposer directement les feuilles isolantes arrirée aux rayons du soleil.
Pour l'installation du système, respecter les normes locales, régionales et nationales. Ogebenir un permis de construire si cela est nécessaire.

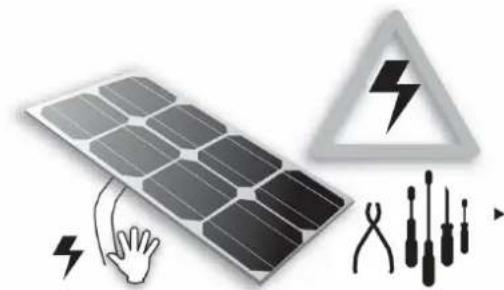

3. Mesures de sécurité pour l'installation d'un système photovoltaique solaire
Les modules solaires produisent de l'énergie électrique quand ils reçoivent de la lumière en surface. La tension CC peut dépasser 30 V. Si les modules sont connectés en série, la tension totale est égale à la somme des tensions individuelles des modules. Si les modules sont connectés en parallele, le courant total est égal à la somme des courants individuels des modules.
Maintenir ce système hors de la portée des enfants pendant le transport et l'installation des composants mécaniques et électriques.
Couvir complètement le module avec un matériel opaque pendant l'installation afin d'éviter la génération d'électricité.

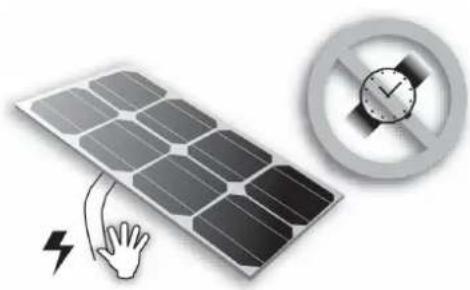

Ne pas porter de bagues métalliques, de bracelets, de boucles d'oreille, piercing, ou d'autres objets métalliques pendant l'installation ou un dépannage sur des systèmes photovoltaiques.
N'utiliser que des outils isolés adaptés au travail sur des installations électriques.
Respecter les nomes de securités pour tous les autres composants utilisés dans le système, y compris le cablage et les fils, les connecteurs, les réguleurs de charge, les convertisseurs, les accumulateurs et les batteries rechargeables, etc.
N'utiliser que des équipements, connecteurs, cablage et cadres-supports adaptés aux systèmes électriques solaires. Toujours utiliser le même type de module à l'intérieur d'un système photovoltaique particulier.
Les caractéristiques électriques ont une marge de ±10 par rapport aux valeurs indiquées de Isc, Voc, et Pmax sous des conditions de test standard (ensoleillement de 100mW/cm2, spectres AM 1.5, et température des cellules de 25°C [77°F])
Dans des conditions extérieures normales, le module produit des valeurs de courant et de tension differentes de celles indiquées dans la fiche technique. Les valeurs de la fiche technique sont les valeurs espérées dans des conditions de test standard. Par conséquent, pendant la conception du système, les valeurs du courant de court-circuit et de tension de circuit ouvert devont être multipliées par un facteur de 1,25 lors de la détermination des valeurs nominales de tension des composants, la capacité du conducteur, les valeurs nominales des fusibles et la taille des contrôleires connectés aux modules ou à la sortie du système.
4. Installation mécanique
4.1 Sélection de l'emplacement
Choisir un emplacement adapté pour installer les modules.
Les modules doivent etre orientes au sud sous les latitudes nord, et au nord sous les latitudes sud.
Pour de plus amples détails sur le meilleur angle d'inclinaison de l'élévation pour l'installation, voire les manuels d'installation standard pour les systèmes photovoltaïques solaires, ou bien un installateur ou un intégrateur de systèmes lignes de confiance. Le module doit être ensoilé à tout moment de la journée.
Ne pas utiliser le module près d'un équipement ou d'un emplacement où des gaz inflammables peuvent être générés ou s'accumuler.
4.2 Sélection du cadre-support ajustat
Toujours suive les instructions et mesures de sécurité inclues dans les cadres-supports a utiliser avec les modules.
Ne pas essayer de percer des trou s dans la surface en verre des modules. Cela annulerait la garantie.
Ne pas percer des trous de fixation supplémentaires dans le cadre des modules. Cela annulerait la garantie.
Pour une installation dans des conditions normales, les modules doivent être solidement attachés à la structure de montage grâce aux quatre points de montage. Si pour cette installation, des vents forts ou des charges de neige supplémentaires sont prévus, des points de montage additionnels peuvent être utilisés. Pour plus de détails, voir le schéma ci-dessous. Les calculs de charge incombient aux concepteurs ou aux installateurs du système.
La structure de montage du module doit être faite d'un matériel durable, résistant à la corrosion et aux UV.
4.3 Montage au sol
Choisir la hauteur du système de montage de telle maniere que la partie la plus BASSE du module ne soit pas couverte par la neige pendant une longue période en hiver dans les zones connaissant de fortes chutes de neige. De plus, s'assurer que la partie la plus BASSE du module soit placé suffisamment en hauteur afin de ne pas être ombragée par des plantes ou des arbres, ou bien endommagée par le sable ou les pierres apportés par le vent.
4.4 Montage sur le toit
Lors de l'installation d'un module sur un toit ou un batiment, s'assurer qu'il est solidement attaché et qu'il ne peut pas tomber a cause du vent ou du poids de la neige.

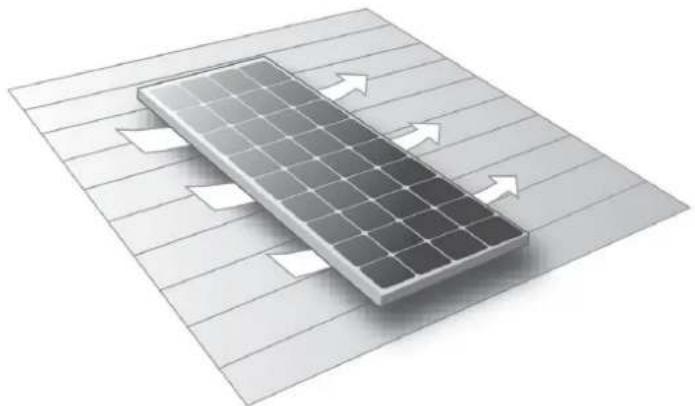

Assurer une ventilation adequate sous le module pour le refroidissement (10 cm minimum d'espace libre entre le module et la surface de montage).
Lors de l'installation d'un module sur un toit, s'assurer que la construction du toit est adaptee. De plus, toute pénétration dans le toit qui est requise pour monter le module doit etre correctement etanche afin d'eviter des fuites.
Dans certains cas, un cadre-support spécial peut être nécessaire.
L'installation sur un toit de modules solaires peut avoir une incidence sur l'ignifugation de la construction d'une maison.
Les modules sont de Classe C, et 5 sont adaptés pour des montages sur des toits de classe A. En cas de vents forts, ne pas installer de modules sur un toit ou un babitement pour éviter les accidents.
4.5 Montage sur poteau
Lors de l'installation d'un module sur un poteau, besoin un poteau et une structure de montage qui pourront résister aux vents prevus dans la zone.

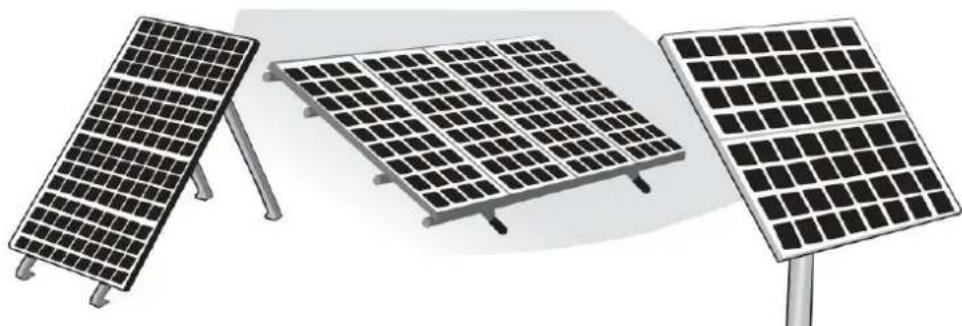

Ground mount
Roofmount
Pole mount
4.6 Installation générale

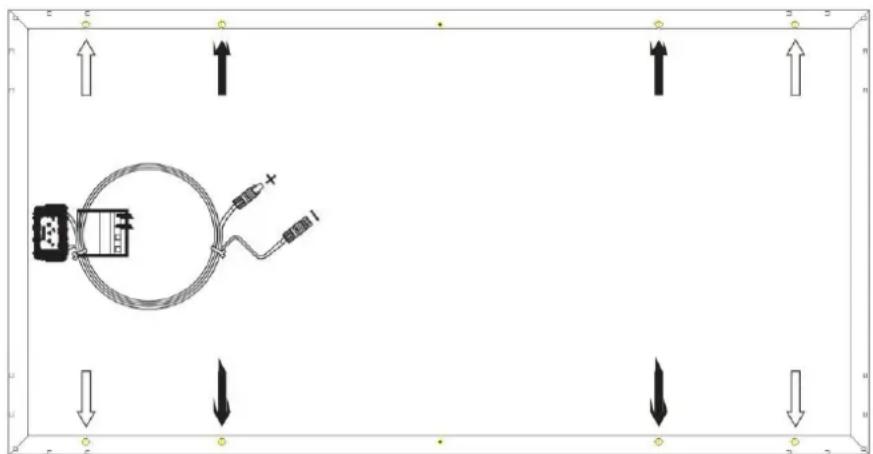

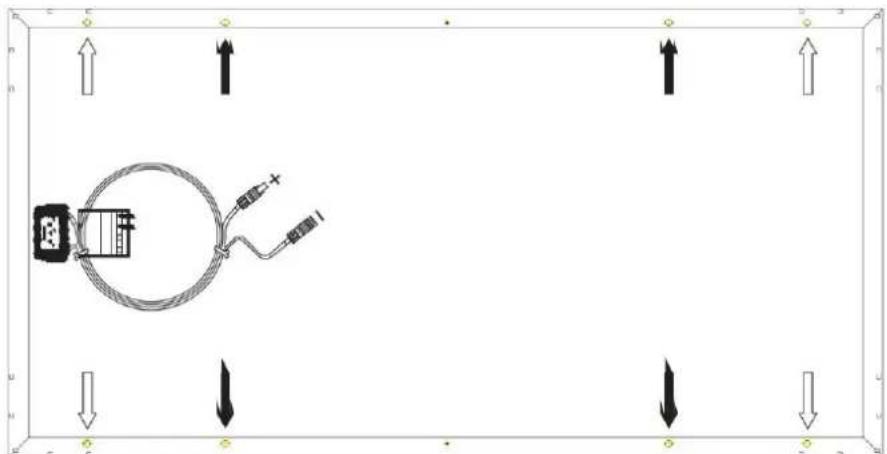

Le montage du module doit etre realized avec les trous de fixation perces a l'avance dans le cadre.
Le montage le plus habituel se fait en installerant le module avec les quatre points placés symétriquement dans la partie interieure
des cadres du module.
Si des vents forts et d'importantes chutes de neige sont prevus, les huit trous de fixation doivent ettre utilisés.
Ne pas elever le module en saississant la boite de connexion du module ou ses fils electriques.
Ne pas marcher ou se tenirABOUT sur le module.
Ne pas laisser tomber le module ou ne pas faire chuter d'objets dessus.
Pour éviter de briser le verre, ne pas placer d'objets lourds sur le module.
Ne pas poser brutalement le module sur surface quelconque.
Un transport et une installation inappropriés peuvent briser le module.
À titre d'exemple, ce manuel décrit certaines des utilisations les plus importantes.
5.1 Système électrique connecté au réseau
L'énergie électriche CC générae par des systèmes photovoltaiques peut aussi être convertie en courant CA et être connectée à un système réseau public. Les politiques des autorités locales sont variables d'une région à une autre en ce qui concerne le raccordement des systèmes d'énergie renewable.
Par conséquent, consulter un concepteur ou un intégrateur de système qualifié pour conceiveur un tel système. Des permis sont normalement requis pour l'installation de tels systèmes, et les autorités publiques doivent les approuver et les examiner avant de les accepter.
5.2 Mise à la terre

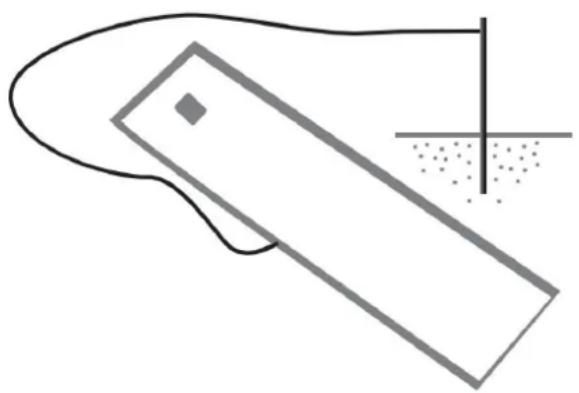

Le cadre du module doit etre correctement mis a la terre. Le cable de la mise a la terre doit etre correctement attaché au cadre du module pour assurer un contact eletrique correct. Pour ce fil, utilise le type de connecteur recommende ou un équivalent. Si le cadre-support est fait en metal, sa surface doit etre electroplaquee et offrir une excellente conductivite. Lors de la mise a la terre, nous conseillons la cosse de mise a la terre (Cat. N° GBL4-DBT est recommende par le fabricant). Demonter premiement avec precaution la chemise isolée de 16 mm de l'exterminé du fil de masse pour eviter d'entailler ou couper les conducteurs. Inserer ensuite le fil dans le pied de la cosse (voir le dessin) et visser vers le bas la vis a fillets interrompus. Veiller a ne pas endommager I'ame de fil conducteur Puis serrer la vis.
Insérer le fil de mise à la terre ici

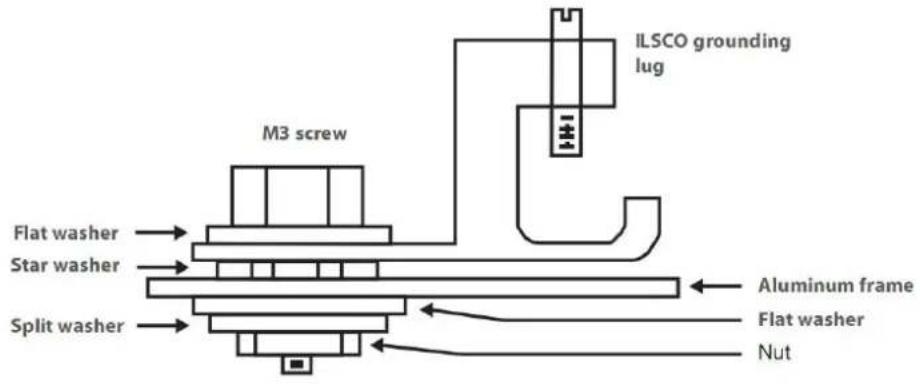

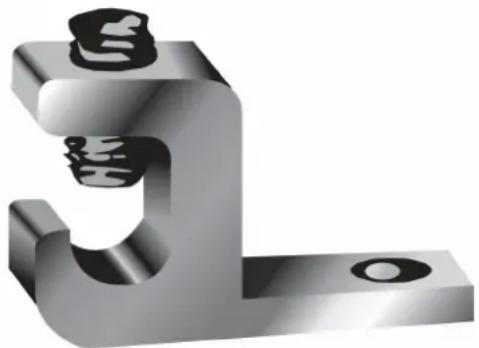

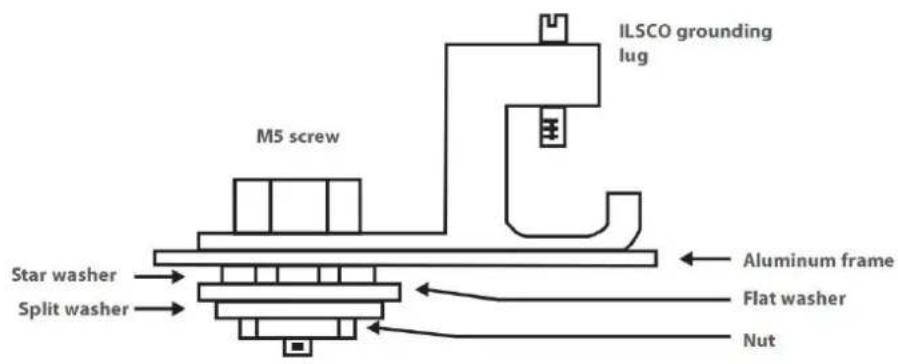

Ensuite, assemblier la cosse de mise à la terre ILSCO (recommende) avec le cadre en aluminium en utilisant une vis M3 ou M5 en acier inoxydable et le matériel nécessaire comme indiqué ci-dessous. Remarque : il y a deux tailles différentes d'orifices de mise à la terre mais la plus petite finira par être abandonnée. Par contre, le matériel pour le montage de la cosse de la mise à la terre est le même, sauf que pour la vis M3 une rondelle plate est montée en plus directement sous la tete de cette vis M3. La rondelle évientail est intégrée directement sous la cosse de mise à la terre et elle permet le contact électrique en penetrant le revétement anodisé du cadre aluminium. La vis est ensuite assemblée avec une rondelle plate, puis une rondelle de blocage et finalement avec un écrou pour assurer l'assemblage complet, comme indiqué sur le schéma. Le couple de vis M3 ou M5 recommandé pour l'assemblage est 0,8NM or 1,5 NM.
For module with 4mm grounding holes
For module with 5.1mm grounding holes
5.3 Installation générale
Ne pas utiliser des modules de configurations différentes dans le même système. Le nombre maximum de module (N) = Vmax système / [Voc(at STC)].
Plusieurs modules sont connectés en série, puis en parallèle pour former un réseau PV, spécialement pour les applications avec une tension de fonctionnement élevé. Si les modules sont connectés en série, la tension totale est égale à la somme des tensions individuelles.
Pour les applications requérant des courants élevés, plusieurs modules photovoltaiques peuvent être connectés en parallele. Le courant total est égal à la somme des courants individuels.
Le module est fourni avec les connecteurs à utiliser pour des connexions électriques de systèmes.
Consulter les normes locales de cablage pour déterminer la taille des fils, le type et la température du système.
La zone de section transversale du cable et la capacité du connecteur doivent etre selectionnées pour s'adapter au courant maximal de court-circuit du systeme (La zone de section transversale recommendée pour le cable est de 4mm^2 pour un module simple, et le
courant nominal d'un connecteur est supérieur à 10 A). Autrement, le cable et le connecteur seront surchauffés en cas de courant de forté intensité. Noter que la limite supérieure de température du cable est ≥85° C, et pour le connecteur ≥105° C.

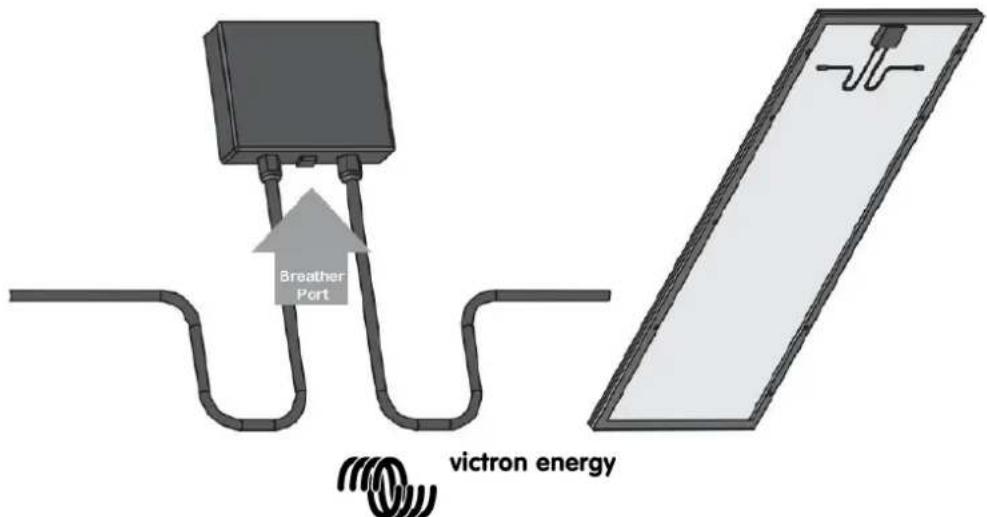

La boite de connexion dispose d'un port de ventilation. Le port de ventilation doit etre monte a l'envers et il ne peut pas etre exposé à la pluie. Par consequent, la boite de jontion doit etre sur la partie superieure du module une fois montee.
6. Mise en service et Entretien
6.1 Diodes anti-retour et diodes de derivation
Les diodes anti-retour permettent d'empêcher le passage du courant entre la batterie et le module quand aucune électricité n'est généraee. Quand le régulateur de charge n'est pas utilisé, il est conseilé d'utiliser des diodes anti-retour. Vote revendeur peut vous conseiller les types de diodes adaptées.
Pour les systèmes de plus de deux modules en série, un courant inverse élevé peut passer dans les cellules qui ne sont pas, ou seulement partiellement, ensoileillées si une partie du module est à l'objet et l'autre est exposée au soleil. En raison de ces courants, les cellules peuvent se chauffer fortement et risquer d'endommager le module. Pour protéger le module des courants inverses, des diodes montées en dérivation sont utilisées dans le module. Tous les modules disposent déjà de diodes de dérivation intégrées à la boîte de connexion. Dans le cas peu probable de défaillation des diodes, elles sont facilement replacables. Se protéger des chocs électriques pendant la mise au point ou l'entretien du système d'énergie solaire.
6.2 Tests, mise en service et dépannage
Tester tous les composants électriques et électroniques du système avant leur utilisation. Suivre les instructions du manuel fourni avec les composants et l'équipement.
Tester les modules raccordés en série avant de les connecter au système.
Vérifier la tension de circuit ouvert de chaque module en série avec un multimètre numérique (les Fluke Série 170 sont recommendés). Les valeurs mesurées doivent correspond à la somme de la tension de circuit ouvert de chaque module. La tension nominale est indiquée dans les specifications techniques du type de module utilisé. Si la valeur mesure est largement en-dessous de cette espérée, suivre les indications décrites dans "Dépannage en cas de tension trop faible".
Vérifier le courant de court-circuit de tous les circuits en série. Il peut être mesure directement par un multimètre numérique (Les Fluke Série 170 sont recommends) raccordé aux deux terminaux du circuit ou du module en série, ou par toute charge telle que l'illumination PV pour réaliser une mesure approximative. Attention, l'échelle nominale de l'ampèremetre ou le courant nominal de la charge doit être supérieure de 1,25 fois au courant de court-circuit nominal du module en série. Le courant nominal est indiqued dans les specifications techniques du type de module utilisé. La valeur mesurée peut varier sensiblement en fonction des conditions climatiques, de l'heure du jour et de l'ensoleillement du module.
6.3 Dépannage en cas de tensions faibles
Identifier les tensions trop faibles et trop elevées. Les faibles tensions mentionnées ici correspondant à la diminution de la tension de circuit ouvert du module causée par l'augmentation de la température des cellules solaires ou par un ensoleillement plus faible. Les tensions excessivement faibles sont généralement causées par des raccordements incorrects aux terminaux ou par des diodes de déivation défectueuses.
Vérifier d'abord toutes les connexions afin de s'assurer que ce n'est pas du un circuit ouvert ou une connexion incorrecte.
Vérifier la tension de circuit ouvert de chaque module :
Recouvrir complètement les modules avec un matériel opaque.
Débrancher le câblage aux deux terminaux des modules.
Enlever le matériel opaque du module contrôle et mesurer la tension de circuit ouvert sur ses terminaux.
Si la tension mesurée n'est pas supérieure à la moitié de la valeur nominale, cela indique alors que la diode de dérivation est défectueuse. Consulter "Tester et replacer les diodes de dérivation".
En cas d'enseillement peu faible, si la tension a travers les terminaux est différente de la valeur nominale de plus de 5 pourcent, cette indique une connexion électrique incorrecte.
6.4 Entretien
Afin de garantir un rendement optimal du module, l'entretien décrit ci-après est recommendé :
Nettoyer la surface en verre du module si cela est nécessaire. Toujours utiliser de I'eau avec une éponge douce ou un vetelement pour le nettoyage. Un produit de nettoyage doux et non abrasif peut ettre utilisé pour enlever la saleté rebelle.
Vérifier les connexions électriques et mécaniques tous les six mois pour contrôler qu'elles sont propres, sécurisées et non endommagées.
Si un problème quelconque surgit, fairevenir un spécialiste competent. Attention : observer les instructions d'entretien pour tous les composants utilisés dans le système, comme par exemple les cadres-supports, les régulateurs de charge, les convertisseurs, les batteries, etc.
7. Déni de responsabilité
Etant donne que l'utilisation de ce manuel et les conditions ou méthodes d'installation, fonctionnement, utilisation et entretien du produit photovoltaique (PV) n'est pas de notre ressort, Nous n'acceptons pas de responsabilité et nous renonçons expressement à toute responsabilité en cas de perte, dommage ou déspense decouulant de cette installation, fonctionnement, utilisation ou entretien, ou qui y sont associés d'une manière quelconque.
Nous n'accepterons aucune responsabilité en cas d'infraction aux brevets ou aux autres droits de tierces personnes decoulant de l'utilisation du produit PV.
Aucune licence n'est accordede implicitement ou de quelque autre maniere sous brevet ou droits de brevet qualconques.
L'information de ce manuel est basée sur notre connaissance et notre experience, et elle est consideree comme étant fiable.
Cependant this information, y compris les specifications du produits (entre autres) ainsi que les conseils apportes ne constituent en soi aucune garantie, expresse ou tacite. Nous nous réservons le droit de changer le manuel, le produit PV, les Specification ou les fiches techniques du produit sans avis préalable.
