BEDIENUNGSANLEITUNG BlueSolar VICTRON ENERGY

4. Mechanische installmentie

Sta of stap nicht op de module.

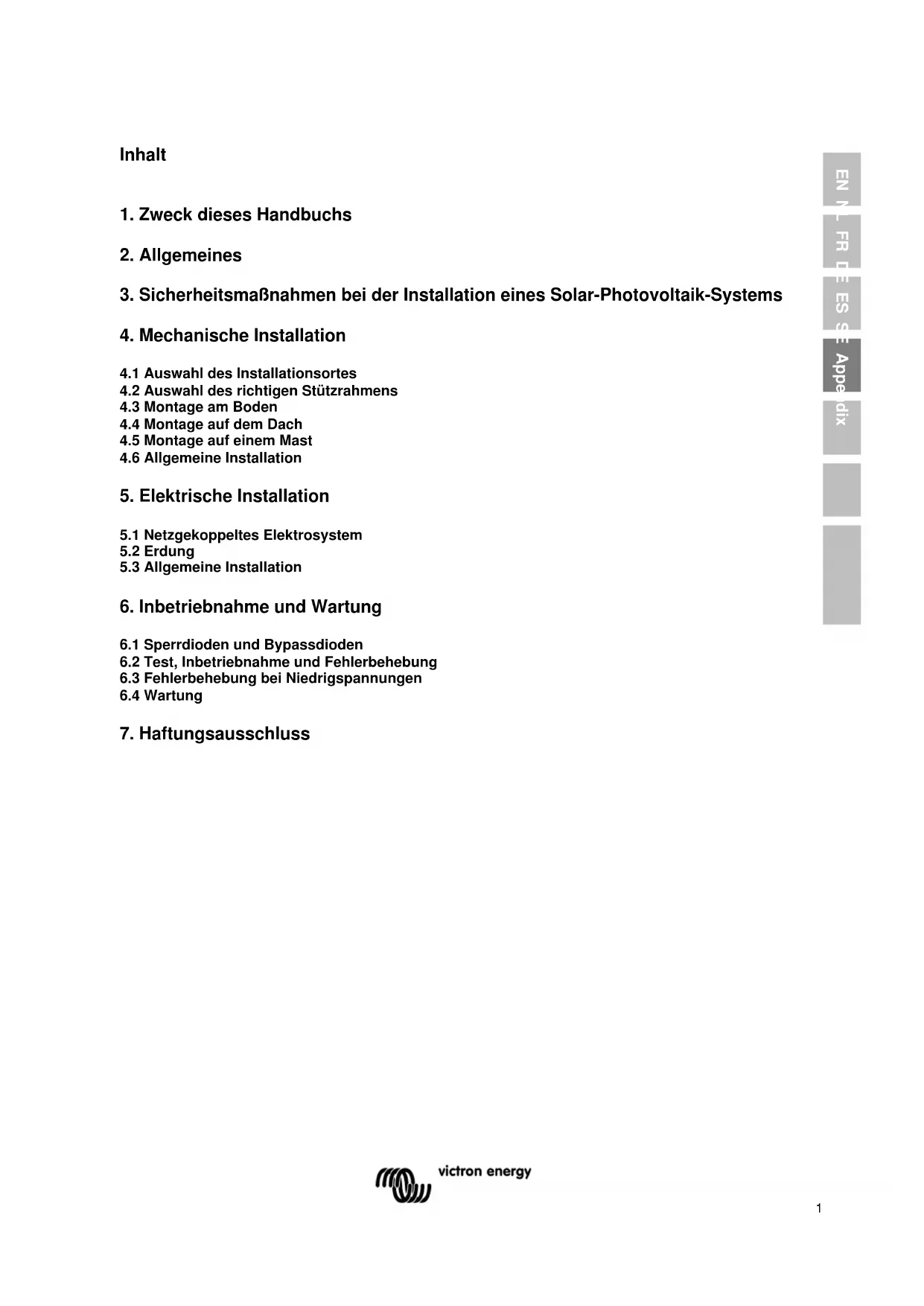

1. Zweck theses Handbuchs
2. Allgemeines
3. Sicherheitsmaßnahmen bei der Installation eines Solar-Photovoltaik-Systems
4. Mechanische Installation

4.1 Auswahl des Installationsortes
4.2 AuswahldesrichtigenStutzrahmens
4.3 Montage am Boden
4.4 Montage auf dem Dach
4.5 Montage auf einem Mast
4.6 Allgemeine Installation

1. Elektrische Installation

5.1 Netzgekoppeltes Elektrosystem
5.2 Erdung
5.3 Allgemeine Installation

1. Inbetriebnahme und Wartung

6.1 Sperrdioden und Bypassdioden
6.2 Test, Inbetriebnahme und Fehlerbehebung
6.3 Fehlerbehebung bei Niedrigspannungen
6.4 Wartung

1. Haftungsausschluss

Dieses Handbuch enthalt Informationen bezüglich der Installation und sicheren Handhabung.

Die Installateure mnen dieses Handbuch vor der Installation lesen und verstehen. Bei Fragen wenden Sie sich fur ausfuhrlichere

Erläuterungenitte anunsere Vertriebsabteilung.Beider Installationeines Modulsolte der Installeur stets die

Sicherheitsmaßnahmen这意味着 Handbuchssowie die örtlichen Bestimmungen befolgen.

Vor der Installation eines Solar-Photovoltaik-Systems sollte sich der Installateur erst mit den mechanischen und elektrischen

Anforderungen eines solchen Systems vertraut machen. Bewahren Sie dieses Handbuch zum späteren Nachschlagen (Pflege und

Wartung) sowie im Falle eines Verkaufs bzw. der Entsorgung these Modus an einem sicheren Ort auf.

2. Allgemeines

Die Installation von Photovoltaik-Systemen erfordert unter Umständen fachbezogene Fähigkeiten und Kennnisse. Die Installation solle nur durch ausgebildete Personen durchgeführt werden.

Jedes Modul wird mit einem fest montierten Anschluss geliefert. Für eine leichtere Installation konnen wir auf Wunsch die geeigneten Kabel zur Verfugung stellen.

Der Installateur übernimmt das Risiko samtlicher Verletzungen, einschließlich Stromschlagen, die während der Installation möglich sind.

Ein einzelnes Modul kann Gleichspannungen von über 30 Volt erzeugen, wenn es dem Sonnenlicht direkt ausgesetzt ist. Der Kontakt mit einer Gleichspannung von 30V oder mehr kann gefährlich sein.

Das Modularf nicht unter Last abgetrennt werden.

Photovoltaik-Solar-Module wandeln Lichtenergie in Gleichstrom um. Sie sind für die Nutzung im Freien konzipiert. Die Module lessen sich auf dem Boden, auf Dächern, Fahrzeugen oder Booten montieren. Es obliegt der Verantwortung des System-Designers und des Installateurs, ein geeignetes Stutzwerk zu wahren. Im Folgenden wird auf die Verwendung von Befestigungslöchern hingewiesen.

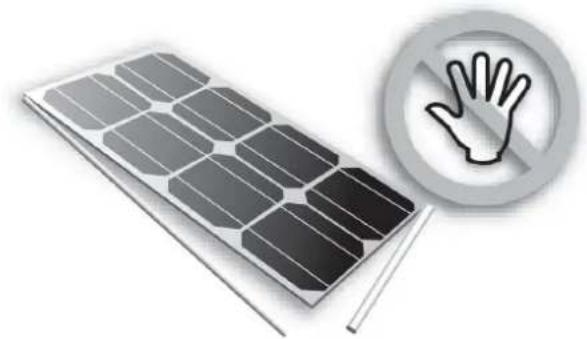

Versuchen Sie nicht, die Module zu zerlegen und entfernen Sie keine Leistungsscholder oder Bestandteile von den Modulen.

Verwenden Sie auf der Moduloberfläche keine Farbe oder Klebstoffe.

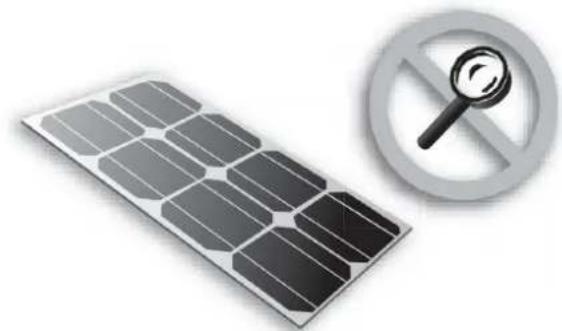

Verwenden Sie keine Spiegel oder Lupen, um das Sonnenlicht künstlich auf die Module zu konzentrierten. Setzen Sie die Rückseitenfolien nicht dem direkten Sonnenlicht aus.

Befolgen Sie bei der Installation alle ortlichen, regionalen und nationalen gesetzlichen Bestimmungen. Sofern erforderlich, holen Sie eine Baugenehmigung ein.

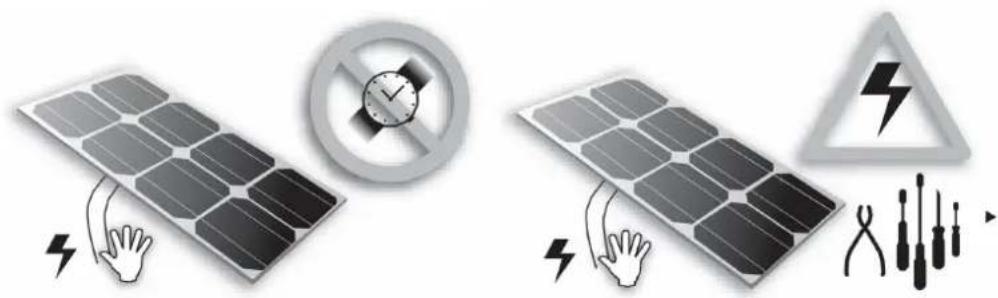

3. Sicherheitsmaßnahmen bei der Installation eines Solar-Photovoltaik-Systems

Solarmodule erzeugen elektrische Energie, wenn Licht auf ihre vordere Oberfläche scheint. Die Gleichspannung kann bei über 30 V liegen. Wenn mehrere Module in Serie geschalte werden, entspricht die Gesamtspannung der Summe der einzelnen Modulspannungen. Wenn mehrere Module parallel geschalte werden, entspricht der Gesamtstrom der Summe der Strome der einzelnen Module. Achten Sie darauf, dass sich während des Transports und der Installation der mechanischen und elektrischen Bestandteile keine Kinder in der Nane des Systems aufhalten. Decken Sie das Modul während der Installation vollständig mit einem lichtundurchlassigen Material ab, damit kein Strom erzeugt wird. Tragen Sie während der Installation der Photovoltaikanlage oder bei der Fehlerbehebung keine metallischen Ringe, Uhrenbänder, Ohr-, Nasen-, Lippenringe oder anderen metallischen Gegenstände.

Verwenden Sie nur isolierte Werkzeuge, die für Arbeiten an Elektroinstallationen zugelassen sind.
Befolgen Sie die Sicherheitsbestimmungen aller anderen Bestandteile, die in dem System verwendet werden, einschließlich der für die Bedrahtung und Kabel, Stecker, Laderegler, Wechselrichter, Akkus und aufladbaren Batterien, etc.
Verwenden Sie nur Geräte, Stecker, Bedrahtungen und Stützrahmen, die für ein Solarsystem geeignet sind. Verwenden Sie innerhalb eines bestimmten Photovoltaik-Systems stets denselben Modultyp.
Die elektrischen Kenndaten liegen innerhalb ±10 Prozent der angegebenen Werte von Isc, Voc und Pmax unter Standard-Testbedingungen (Beleuchtungsdichte 100mW/cm2, AM 1,5 Spektrum und eine Zellentemperatur von 25 °C (77°F))
Unter normalen Außenbedingungen erzeugt das Modul Strom und Spannungen, der bzw. die sich von dem/denen im Datenblatt unterscheiden. Die Werte des Datenblatts sind Werte, die unter Standard-Testbedingungen erwartet werden. Dementsprechend müssen bei der Gestaltung des Systems, die Werte für den Kurzschlussstrom und die Leerlaufspannung mit dem Faktor 1,25 multipliziert werden, um die Komponentenspannung, Strombelastbarkeit der Leiter, Groß der Sicherungen und die Groß der an die Module oder den Systemausgang angeschlossenen Regel geräte zu bestimmten.

4. Mechanische Installation

4.1 Auswahl des Installationsortes

Wahlen Sie für die Installation des Modus einen geeigneten Ort.

Die Module sollen in nordlichen Breiten nach Seden und in sudlichen Breiten nach Norden ausgerichtet werden.

Ausfuhrlichere Informationen über den besten Neigungswinkel der Anlage finden Sie in den Handbuchern fur Standard-Photovoltaikanlagen oder bei einem namhaften Solar-Installeur oder Systemintegrator.

Das Modul sollte tagsüber nie im Schatten liegen.

Verwenden Sie das Modul nicht in Nähe von Geräten oder an Orten, wo entflammbare Gase erzeugt werden oder sich ansmeln konnten.

4.2 Auswahl des richtigen Stützrahmens

Beachten Sie stets die Anweisungen und Sicherheitsmaßnahmen, die mit den mit den Modulen verwendeten Stützrahmen mitgeliefert werden.

Versuchen Sie nicht, Licher in die glaserne Oberfläche des Modus zu bohren. In einem solchen Fall erlischt die Garantie. Bohren Sie zur Montage keine zusätzlichen Licher in den Rahmen der Module. In einem solchen Fall erlischt die Garantie.

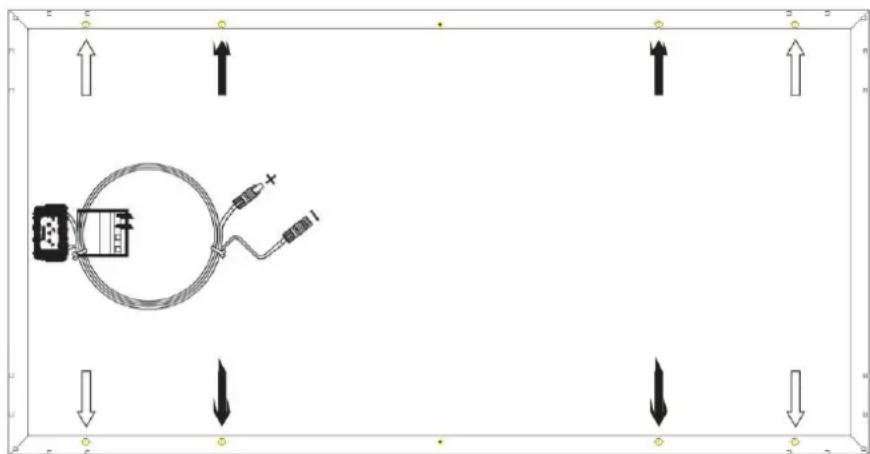

Bei normalen Installationen müssen die Module mithilfe der vier Verankierungspunkte sichere am Montagegestell befestigt werden. Erwartet man eine zusätzliche Belastung durch Wind oder Schnee, werden noch weitere Verankierungspunkte genutzt. Einzelheiten finden Sie in der Zeichnung unter. Die Berechnung der Belastungen obliegen dem Systemdesigner bzw. Installateur.

Das Stützgestell für das Modul muss aus langlebigem, korrosions- und UV-beständigem Material sein.

4.3 Montage am Boden

Achten Sie bei der Auswahl der Installationshöhe in Gebieten, in denen heftige Schneefalle erwartet werden, darauf, dass das unter Ende des Modus nicht lange von Schnee bedeckt wird. Stellen Sie außer dem sichere, dass derunte Teil des Modus hoch genug angebracht wird, damit keine Pflanzen oder Bäume Schatten darauf werfen und bei Wind kein Sand bzw. Steine das Modul beschädigten konnen.

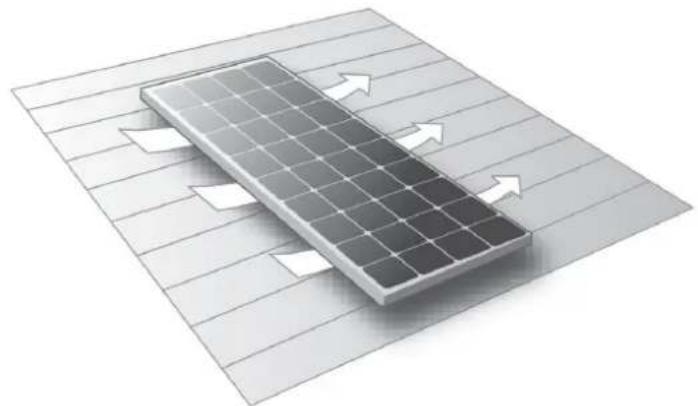

4.4 Montage auf dem Dach

Be der Installation eines Modus auf einem Dach oder Gebäude stellen Sie sicher, dass es sichere befestigt ist, und bei Belastungen durch Wind oder Schnee nicht herunterfällt. Sorgen Sie zur Kuhlung fur ausreichende Durchlufung unter einem Modul (mindestens 10 cm Luftzwischenraum zwischen dem Modul und der Montageoberflache.

Stellen Sie bei einer Installation auf einem Dach bisher, dass die Dachkonstruktion damit geeignet ist. Außen dem zusätzliche Durchbrüche des Dachs, die zur Montage des Modus erforderlich sind, ordnungsgemäß versiegelt werden, um undichte Stellen zuverhindern.

In manchen Fällen ist ein spezieller Stützrahmen erforderlich. Die Installation von Solarmodulen auf dem Dach kann sich auf die Brandsicherheit des Hauses auswirken.

Die Module sind mit der Brandklasse C bewertet und konnen auf einem Dach der Klasse A montiert werden. Installieren Sie Module zur Vermeidung von Unfallen nicht bei starkem Wind auf einem Dach bzw. Gebäude.

4.5 Montage auf einem Mast

Be der Installation auf einem Mast, wahlen Sie einen Mast bzw. eine Montagestruktur fur das Modul, der/die den fur die Gegend erwarteten Winden standhalten kann.

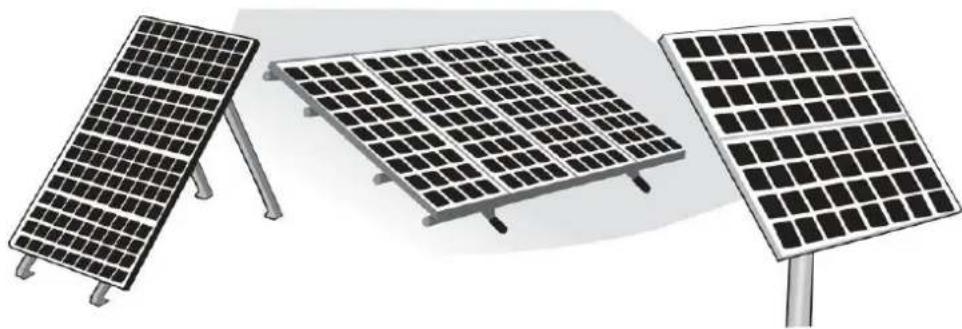

Ground mount

Roofmount

Polemount

4.6 Allgemeine Installation

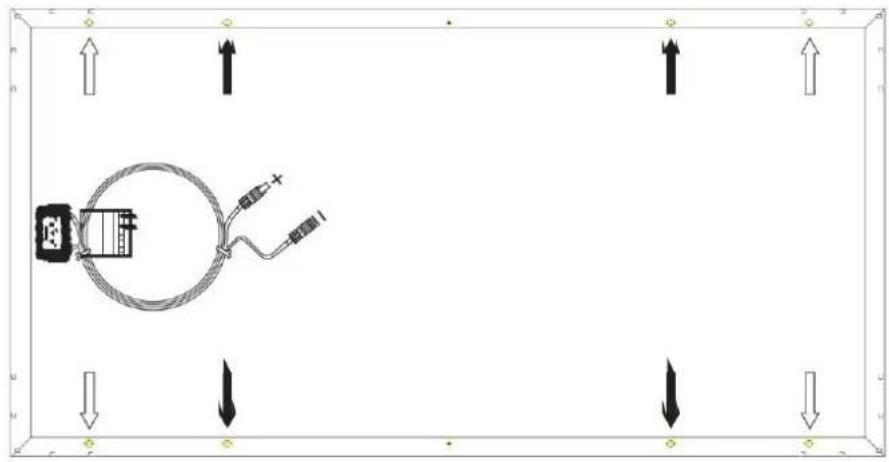

Die Montage der Module muss mithilfe der vorgebohrten Befestigungslöcher im Rahmen erfolgen.

Normalerweise verwendet man zur Montage des Modus die vier symmetrischen Befestigungspunkte an der Inneseite des

Modulrahmens.

Werden übermäßige Belastungen durch Wind oder Schnee erwartet, müssen alle acht Befestigungslocher verwendet werden.

Heben Sie das Modul nicht am Verteilerkasten oder den elektrischen Leitungen an.

Stellen Sie sich nicht auf das Modul bzw. treten Sie nicht daraufuf.

Lassen Sie das Modul nicht fallen und halten Sie keine Gegenstände auf das Modul fallen.

Platzieren Sie keine schweren Gegenstände auf dem Modul, um zu vermeiden, dass das Glas bricht.

Setzen Sie das Modul auf allen Oberflächen sanft ab.

Ein unsachgemäß Transport bzw. eine unsachgemäß Installation kann das Modul beschädigen.

5. Elektrische Installation

Dieses Handbuch beschriebt eineige der wichtigen Anwendungsbeispiele.

5.1 Netzgekoppeltes Elektrosystem

Der durch die Photovoltaikanlage erzeugte Gleichstrom kann auch in Wechselstrom umgewandelt und in ein Versorgungszin eingespeist werden. Da die örtlichen Stromversorger bezüglich des Anschlusses von erneuerbaren Energiesystemen von Region zu Region unterdeckten Bestimmungen haben, sollen den Sie zur Planung eines solchen Systems einen hierfür qualifizierten Fachmann hinzuziehen. Für gewöhnlich sind für die Installation solcher Systeme Genehmigungen erforderlich und die Stromversorger müssen ein solches System formell genehmigern und prufen, bevors zugelassen wird.

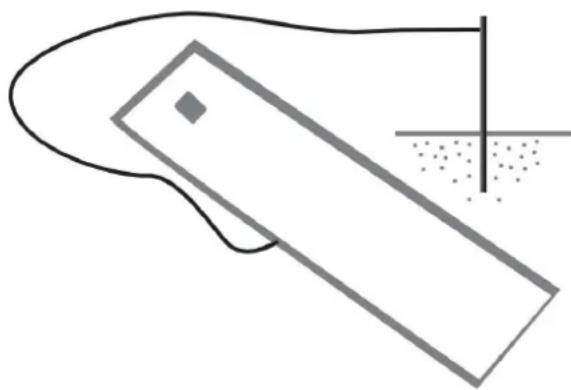

5.2 Erdung

Der Modulrahmen muss ordnungsgemäß geerdet werden. Der Erdungsdraht muss am Modulrahmen ordnungsgemäß befestigt werden, um einen eigenen elektrischen Kontakt safer zu stellen. Verwenden Sie den für diesen Draht empfohlenen oder einen äquivalenten Anschluss.

Besteht der Stutzrahen aus Metall, muss die Oberfläche des Rahmens galvanisiert sein und über eine hervorragende Leitfähigkeit verfügen.

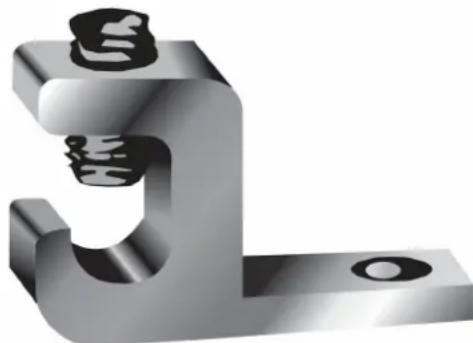

Wir empfehlen fur die Erdung eine eingelagerte Erdungsklemme (Der Hersteller empfleht Kat. Nr. GBL4-DBT i). Entfernen Sie zunachst vorsichtig 16 mm des Isoliermaterials vom Erdungsdraht. Vermeiden Sie damit, die Leitungen einzuschneiden oder zu durchtrennen. Führn Sie den Draht durch die Fübe der Klemme (siehe Abbildung) und schrauben Sie die Schlitzschraube herunter. Achten Sie daraufuf, dass Sie den Kern des Drahtes nicht beschädigten. Ziehen Sie dann die Schraube fest.

Führn Sie den Erdungsdraht hier ein.

Als nachstes befestigen Sie die empfohlene ILSCO-Erdungsklemme mithilfe einer M3 oder M5 Schraube aus rosfreiem Stahl und dem Befestigungsmaterial wie unter gezeigt am Aluminiumrahmen. Bechte: Es sind Erdungslocher in zwei Größen vorhanden. Das

kleinere ist ein Auslaufmodell. Die Befestigungsteile zur Anbringung der Erdungsklemme sind dieselben, ausgenommen, dass für die M3 Schraube eine kusstliche Stahlunterlegescheibe direkt unter den Schraubenkopf der M3 montiert wird. Die Zahnscheibe wird direkt unter der Erdungsklamme angebracht und stellt den elektrischen Kontakt her, indem sie die eloxierte Beschichtung des

Aluminiumrahmens durchdringt. Zur Schraubenbaugruppe gehoren außer dem eine Stahlunterlegscheibe, dann eine Federscheibe und schlieblich eine Schraubenmutter, zur Sicherung des gesamten Aufbaus (siehe Abbildung). Das für die Schraubenkombination M3 bzw.

M5 empfohlene Anzugsdrehmoment betragt 0,8 NM bzw. 0,15 NM.

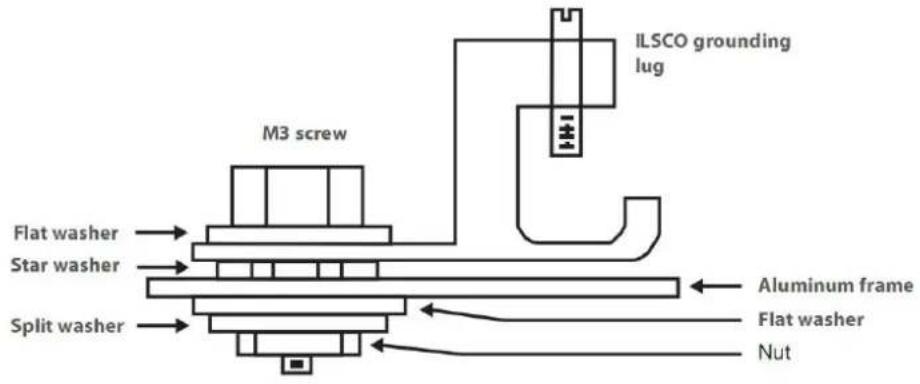

For module with 4mm grounding holes

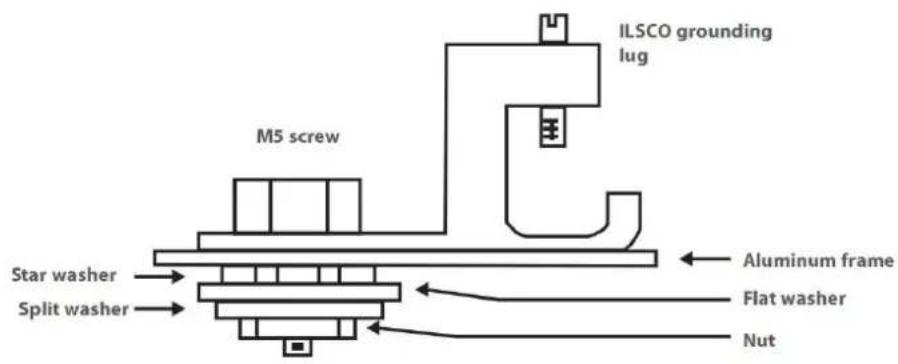

For module with 5.1mm grounding holes

5.3 Allgemeine Installation

Verwenden Sie niemals Module mit entsprechlicher Konfiguration im selben System. Die Höchstzahl an Modulen (N) = Vmax System / [Voc(be STC)].

Mehrere Module werden in Serie und dann parallel geschättet, um ein PV-Feld zu bilden. Dies geschieht insbesondere für Anwendungen mit einer hohen Betriebsspannung. Wenn mehrere Module in Serie geschättet werden, entspricht die Gesamtspannung der Summe der einzelnen Spannungen.

Bei Anwendungen, die höhere Stromstärken erfordern, können mehrere Photovoltaikmodule parallel geschlossen werden. Die Gesamtstromstärke entspricht dann der Summe der einzelnen Stromstärken.

Das Modul ist mit Steckern zur Verbindung mit den elektrischen Anschlüssen des Systems ausgestattet.

Beachten Sie die örtlichen Verkabelungsvorschriften, um die Kabelgroße, den Kabeltyp und die Temperatur des Systems zu bestimmen.

Der Leiterquerschnitt der Kabel und die Leistung der Stecker müssen so gewählt werden, dass sie für den maximalen Kurzschlussstrom des Systems geeignet sind (Empfohlener Leiterquerschnitt der Kabel ist 4 mm2 für ein einzelnes Modul und der Nennstrom für einen Stecker größter als 10 A). Ist dies nicht der Fall, überhitzen Kabel und Stecker bei hohen Stromstärken.itte beachten Sie, dass die obere Temperaturbegrenzung fur Kabel bei ≥ 85^ und bei Steckern bei ≥ 105^ liegt.

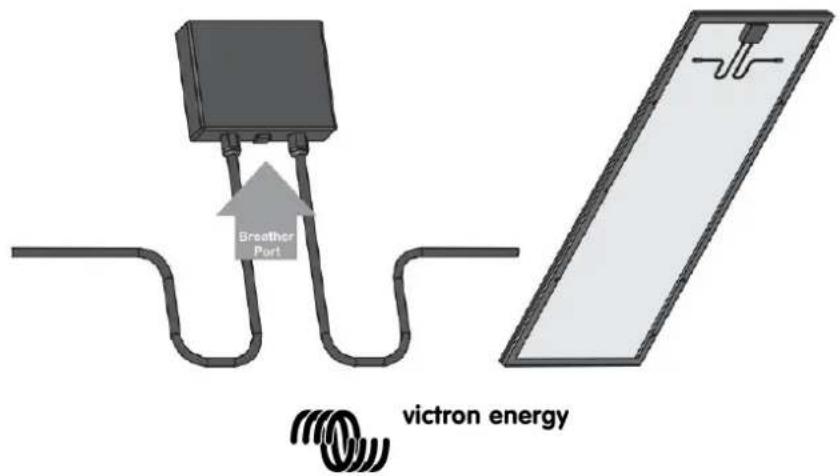

Der Verteilerkasten hat eine Lufungsöffnung. Diese muss bei der Montage nach unten zeigen und sind nicht dem Regen ausgesetzt werden. Daher muss sich der Verteilerkasten bei der Montage an der hoher liegenden Seite des Modus befinden.

6. Betrieb und Wartung

6.1 Sperrdioden und Bypassdiode

Sperrdioden verhindern, dass Strom von der Batterie in das Modul flieBt, wenn kein Strom erzeugt wird. Es wird empfohlen, Sperrdioden zu verwenden, wenn kein Laderegler verwendet wird. Ihr Fachhandl erann Ihn den die geeigneten Typen empfehlen. Bei Systemen, bei denen mehr als zwei Module in Serie geschalte sind, kann durch die Zellen, die teilweise oder ganz im Schatten liegen, wenn ein sich ein Modul Teilweise im Schatten befindet, ein hoher Rückstrom flieBen. Dsier Strom kann die betroffenen Zellen sehr heißt werden lessen und kann sareg das Modul beschadigen. Um das Modul vor solchen hohen Rückstrom zu schutzen, werden in ihm Bypassdioden eingesetzt. Bei allen Modulen sind im Verteiler-Kasten schon Bypass-Dioden eingebaut. Fur den unwahrscheinlichen Fall eines Defeks lesen sich diese leicht ersetzen. Schutzen Sie sich während der Reparatur oder Wartung des Solarstromsystems vor Stromschlagen.

6.2 Test, Inbetriebnahme und Fehlerbehebung

Uberprüfen Sie samlliche elektrischen und elektronischen Bestandteile des Systems, bevor Sie es verwenden. Befolgen Sie die Anweisungen in den Handbuchern, die mit den Bestandteilen und Geräten gefelfert werden. Testen Sie die in Serie geschalteten Module, bevor Sie an das System anschlieben. Überprüfen Sie die Leerlaufspannung jeges Modus der Reihe mit einem digitalen Multimeter (Empfohlen Fluke 170 Serie). Die gemessenen Werte müssen der Summe der Leerlaufspannung des Einzelmodus entsprechen. Sie finden die Nennspannung bei den technischen Daten des verwendeten Modultyps. Wenn der gemessene Wert deutlich unter dem erwarteten Wert liegt, gehen Sieitte wie im Kapitel "Fehlerbehebung bei Niederspannung" beschreiben vor. Überprüfen Sie den Kurzschlussstrom jeges in Serie geschalteten Stromkreises. Er kann direkt mit einem digitalen Multi-Meter (empfohlen Fluke 170 Serie) gemessen werden, der an zwei Klemmen des Stromkreises der Serie oder des Modus angelegt wird oder mit einer beliebigen Last wie einer PV-Beleitung, um eine grobe Messung vorzunehmen. Achtung: Die Nennskala des Strommessgeräts oder der Nennstrom der Last muss 1,25-mal höher sein, als der Nennkurzschlussstrom des Modus in Serie. Sie findingen den Nennstrom bei den technischen Daten des verwendeten Modultyps. Der gemessene Wert kann abhängig von den Wetterbedingungen, der Tageszeit und der Beschattung des Modus stark variieren.

6.3 Fehlerbehebung bei Niederspannungen

Bestimmten Sie die übliche und die übermaaige Niederspannung. Normalerweise ist die hier erwahnte Niederspannung der Abfall der Leerlaufspannung des Modus, der durch den Temperaturstieg der Solarzelle oder eine geringere Bestahlungsstarke verursacht wird. Eine übermaaige Niederspannung wird normalerweise durch fehlerhafte Anschluse der Klemmen oder eine defekte Bypassdiode verursacht.
Uberprüfen Sie zunachst alle Verbindungen, um Sicher zu stellen, dass kein offener Stromkreis oder fehlerhafter Anschluss vorliegt.
Uberprüfen Sie die Leerlaufspannung eines jeder Modus:
Decken Sie die Module vollständig mit einem Lichtundurchlassigen Material ab.
Unterbrechen Sie die Verkabelung an beiden Modulanschlüssen.
Entfern Sie das Lichtundurchlassige Material von dem zu überprüfenden Modul und messen Sie die Leerlaufspannung an seinen Anschlüssen.
Wenn die gemessene Spannung nur die Halfe des Nennwertes betragt, weist das auf eine defekte Bypassdiode hin. Beachten Sie hierzu 'Uberprüfen und Ersetzen von Bypassdiogen'.
Ist die Bestahlungsstarke nicht niedrig und weicht die Spannung zwischen den Anschlussklemen um uber 5 Prozent vom Nennwert ab, weist das auf eine fehlerhafte elektrische Verbindung hin.

6.4 Wartung

Fur eine optimale Leistung des Modus empfehlen wir die folgenden Wartungsarbeiten: Säubern Sie die Glasoberfläche des Modus sofern erforderlich. Verwenden Sie zur Reinigung immer Wasser und einen weichen Schwamm oder ein Tuch. Ein mildes, nicht scheuerndes Reinigungsmittel kann verwendet werden, um hartnackigen Schmutz zu entfern. Überprüfen Sie alle sechs Monate die elektrischen und mechanischen Verbindungen, um sicherzustellen, dass sie sauber, sichere und unbeschädigt sind. Ziehen Sie bei auftretenden Problumen einen Fachmann hinzu. Achtung: Befolgen Sie die Wartungsanweisungen aller im System verwendeten Bestandteile, wie Stützrahmen, Laderegler, Wechselrichter, Batterien, etc.

7. Haftungsausschluss

Da sich die Verwendung deses Handbuches und die Installationsbedingungen bzw. -methoden, der Betrieb, die Nutzung und Wartung des Photovoltaik (PV)-Produktus unserer Kontrolle entziehen, übernehmen wir keine Verantwortung und schlieben ausdrucklich die Haftung fur Verluste, Schaden, oder Ausgaben, die in irgendeiner Weise in Verbindung mit einer solchen Installation, einem solchen Betrieb, einer solchen Nutzung oder Wartung ergeben bzw. damit verbunden sind, aus. Wir übernahme keine Verantwortung bezuglich Verletzungen von Patenen oder anderen Rechten Dritter, die sich aus der Nutzung des PV-Produktes ergeben konnen. Es wird weder stillschweigend noch auf andere Art und Weise unter einem Patent bzw. Patentechten eine Lizenz erteilt. Die Informationen in thisem Handbuch basieren auf unseren Kenntnissen und unserer Erfahrung und werden als zuverlssig angegeben. Solche Informationen einschließlich der Produktspszifizierungen (ohne Einschränkung) und Empfehlungen stellen jedoch in keiner Weise eine ausdruckliche oder stillschweigende Garantie dar. Wir behalten uns das Recht vor, das Handbuch, das PV-Produkt, die Spezifizierungen oder Produktinformationsblatter ohne vorherige Benachrichtigung zu ändern.
