GEBRUIKSAANWIJZING BlueSolar VICTRON ENERGY

1. Doel van deze handleiding
2. Algemeen
3. Veiligheidsmaatregelen voor het installereren van een fotovoltaisch zonne-systemeem

4. Mechanische installmentie
   4.1 Selecteren van de locatie
   4.2 Selecteren van het juiste ondersteuningsframe
   4.3 Grandmontage
   4.4 Dakmontage
   4.5 Paalmontage
   4.6 Algemene installment

5. Elektrische installmentie

5.1 Net-gekoppeld elektrosysteme
5.2 Aarding
5.3 Algemene installment

1. Commissie en onderhoud

6.1 Blocking diodes en bypass- diodes
6.2 Testen, inbedrijfstelling en probleemoplossing
6.3 Problemen met lage voltages
6.4 Onderhoud

1. Disclaimer

1. Doel van deze handleiding

Deze handleiding bevat informatatie over de installmenten het veilig hanteren.

De installateur moet deze handleiding lezen en begrijpen voor de installatione. Als u vragen heeft kunt u contact opnemen met once afdeling verkoop voor verdere uitleg. Bij het installereren van de module moet de installeur voldoen aan alle verigheidsvoorschriften uit deze handleiding en aan de lokale codes. Voor de installatione van een fotovoltaisch zonne-systeme moet de installeur vertrouwd raken met de mechanische en elektrische eisen van een dergelijk systeme. Bewaar deze handleiding op een veilige plaats voor toekomstige referentie (zorg en onderhoud) en in geval van verkoop of verwijdering van de modules.

2. Algemeen

Voor het installereren van fotovoltaische systemen kan het vereist zich om over specialisische vaardigheden en kennis te beschikken. De installmentie要去 alleen worden uitgevoerd door gekwalificeerde Personen.

Elke module wort geleverd met een vastgemonteerde kruising. We konnen klanten, indien gewenst, voorzien van kabels voor een gemakkelijke installmentie.

Installateurs dragen zehf het risico van alle letsels die mogelijk kuren voorkomen tijdens de installmentie, zoals het risico op een elektrische schok.

Elke module kan individuel DC spanningen produceren vaneer dan 30 volt, wonneer het wordt bootgesteld aan direct zonlicht. Contact met een DC spanning van 30V ofeer kan gevaarlijk+zijn.

Verbreek de verbinding nicht wanneer de module onder belasting is.

Fotovoltaische zonnepanelen zetten lichtenergie om in elektrischenergie. Ze zijn ontworpen voor gebruik buitenshuis. De modules kuren op de grond, op daken, auto's of boten worden gemonteerd. Het is de verantwoordelijkheid van de systeemontwerpers en installateurs om te zorgen voor een goede vormgeving van ondersteunende structuren. Het gebruik van montagegaten worden in de volgende paragraaf behandeld.

Probeer niet om de modules te demonteren en verwijder geen bijgevoegde naamplaten of onderdelen van de modules.

Breng geen verf of lijm aan op de bovenkant van de module.

Gebruik geen spiegels of lenzen om kunstmatig zonlicht te concentreren op de modules. Het folie op achechterkant van de panelen niet aan direct zonlicht blootstellen.

Bij het installereren van het systeme moet u zich houden aan lokale, regionale en nationale wettelijk voorschriften, bijvoorbeeld, indien nodig, het verkrijgen van een bouwvergunning.

3. Veiligheidsmaatregelen voor het installereren van een fotovoltaisch zonne-systemeem

Zonnepansen produceren elektrische energie als Licht op de voorzijde schijnt. De DC spanning kan 30V overschrijden. Als modules in Serie worden geschakeld, is de totale spanning gelijk aan de som van de spanning van de afzonderlijke modules. Als modules parallel worden geschakeld, is de totale stroom gelijk aan de som van de stroom van de afzonderlijke modules. Houd kinderen uit de buurt van het systeme tijdens het vervoer en de installation van mechanische en elektrische componenten. Bedek de module tijdens de installment met ondoortrechtig materiaal, zodate er geen elektriciteit wordt opgeweekt.

Draag tijdens de installmente of probleemoplosing van het fotovoltisch systeem geen metalen ringen, horlogebanden, oor-, neus- lip ringen of andere metalen voorwerpen.

Gebruik alleen geisoleerde gereedschappen die zich goedgekeurd voor het werken aan elektrische installaties.

Volg de veiligheidsvoorschriften voor alle onderdelen die worden gebruikt in het systeme, met inbegrip van bedrading en kabels, connectoren, charge controllers, batterijen en oplaadbare batterijen, enz.

Gebruik alleen apparatuur, aansluitingen en ondersteunende frames die geschikt zich voor een elektrisch zonne-system. Gebruik aktij hetzelfde type module binnen een bepaald fotovoltaisch system.

De elektrische eigenschappen zijn binnen ± 10 procent van de aangegeven waarden van ISC, VOC en Pmax onder standard testomstandigeden (bestralingssterkte van 100mW/cm2, AM 1.5 spectrum en een cel temperatuur van 25 °C (77 °F))

Onder normale buitenomstandigheden zal de module andere stroom en spanningen produceren dan die staan vermeld in de datasheet. De waarden in de datasheet zijn waarden die worden verwacht bij standard testomstandigheden. Tijdens het ontwerp van het systeme moeten de waarden van de kortsluitstroom en open-klem spanning vermenigvuldig worden met een factor van 1.25 bij het bepalen van de spanning van de componenten, de capaciteit van de geleiders, de grotte van de zekeringen en de omvang van de regelaars die zich aangesloten op de modules.

4.1 Selecteren van de locatie

Kies een geschikte locatie voor de installmentie van de modules.

De modules moeten in noordelijkke breedtegradenaar het zuiden zichin gericht en in zuiderlijke bredtegradenaar het noorden zichin gericht.

Voor gedetailleerde informatie over de Beste kantenhoek voor de installmentie wordt u verwezen maar de standard fotovoltaische zonne-installatie handleidingen of een gerenommeerde zonne-installateur of systeemintegrator.

De module mag op geen enkel moment van de dag in de schaduw komen te staan.

Gebruik de module Niet in de buurt van apparatuur of op locaties waar brandbare gassen hunen worden gegenereerd of zich ophopen.

4.2 Selecteren van het juiste ondersteuningsframe

Volg altijd de instructies en de veiligheidsmaatregelen die bij de ondersteuningsframes van de modules worden geleverd.

Probeer nicht om gaten te boren in het spiegelende oppervlak van de module. Hierdoor vervaft de garantie.

Boor geen extra montagegaten in het frame van de modules. Hierdoor verwalt de garantie.

Modules moeten steig worden bevestigd aan het montageframe met behulp van vier bevestigingspunten voor de normale installment. Als extra wind of sneeuw-overlast wordt verwacht voor deze installment, mogen de extra montagepunter ook worden gebruikt. De details vindt u in de onderstaande tekening. De berekening van de lading wordt overgelaten aan de systeem ontwerpers of installateurs.

Het ondersteuningsframe van de module moet worden gemaakt van duurzaam, corrosiebestendig en UV-bestendig material.

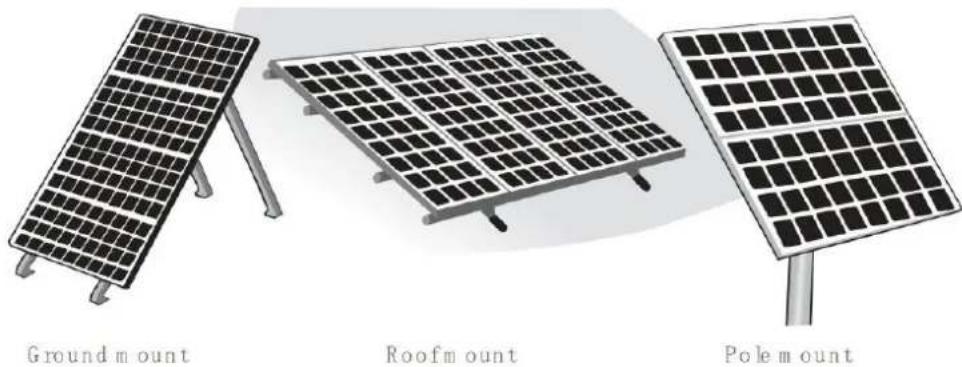

4.3 Grondmontage

In gebieden waar zware sneeuwval voorkomt dient u er rekening mee te houden dat de onderkant van de module hoog genoeg worden gemonteerd, zodat het Niet voor een langere tijd bedekt za zich met sneeuw. Zorg er ook voor dat het onderste deel van de module hoog genoeg worden gemonteerd dat het Niet in de schaduw van bomen of planten za vallen of za worden beschadigd door zand en stenen die door de wind worden meegevoerd.

4.4 Dakmontage

Wanner en module op een dak of gebouw wordt geinstalleerd, zorg er voor dat het goed wordt vastgezet zdat het nicht kan vallen bij zware windstoten of sneeuwval.

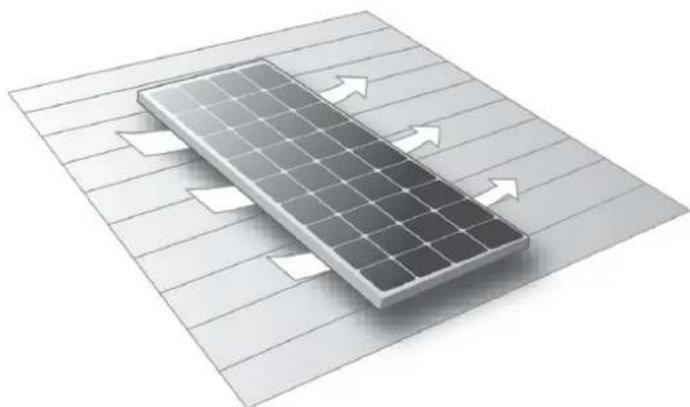

Zorg voor goede ventilatie onder de module voor koeling (minimaal 10 cm luchtruihteussen de module en het montageoppervlak).

Bij het installereren van de module op een dak dient u ervoor te zorgen dat de dakconstructie geschikt is. Alle montage openingen die nodig+zijn om de module te installereren dienen zorgvuldig worden afgesloten om lekkage te voorkomen.

In sommige gevallen kan een speciaal ondersteuningsframe nodig zich.

De installmentie van zonnepanelen kan effect hebben op de brandveiligheid van het huis.

De panelen voldoen aan de brandklasse C en+zijn geschikt voor montage op een klasse A dak. Installer geen panelen op een dak of gebouw wanner er zware windstoten zich, om ongevallen te voorkomen.

4.5 Paalmontage

Wanner de module op een paal word gemonteerd, dient een paal en montagestructeur te worden gekozen dat bestendig za zich降到 de verwachtte windsterkte inDat gebied.

4.6 Algemene installment

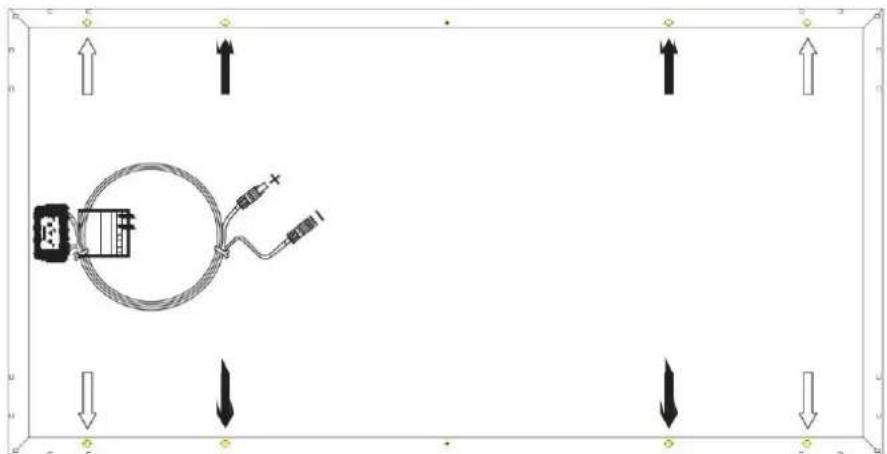

Bij het monteren van de module moet gebruik worden gemaakt van de voorgeboorde gaten in het frame.

De meest voorkomende montage worden bereikt door bij de montage van de module gebruik te maken van de vier symmetrische punten zich bij de binnenkant op de frames van de panelen.

Als hevige wind of sneeuwval wordt verwacht, moeten alle acht montagegaten worden gebruikt.

Laat geen voorwerpen op de module vallen.

Om glasbreuk te voorkomen dieren geen zware voorwerpen op de module worden geplaatst.

Zet de module Niet te hard neer op harde ondergrond.

Door de module verkeerd te vervoeren of te installeren kan de module breken.

Deze handleiding beschrijft een aantal meest belangrijke toepassingen als representatie voorbeelden.

De elektrische energia die door fotovoltaische systemen worden opgewekt kan ook worden omgezet van gelijkstroom aan wisselstroom en worden aangesloten op het elektricitieitsnet. Plaatselijke elektricitieitsnetten hebben verschillende regels met betrekking tot de aansluiting van duurzame energie-ystemen. Raadpleeg een gekwalificeerde system- ontwerper of intergrator om een dergelijk systeme te ontwerpen. Voor de installment van dergelingte systeme jsemnestal vergunningen vereist en de moet het systeme formeel worden geinspecteeerd en goedgekeurd voordat het systeme worden geaccepteerd.

5.2 Aarding

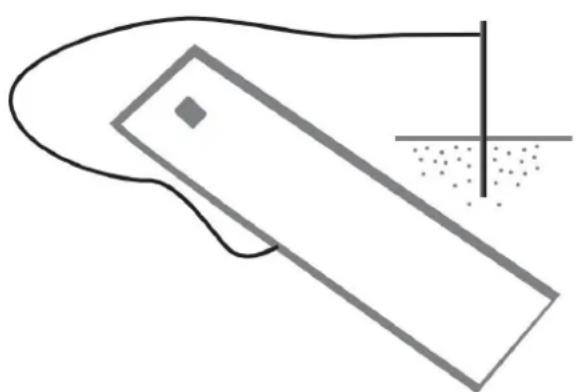

Het frame van de module moet goed worden geaard. De aardedraad moet goed worden bevestigd aan het frame van de module om een goed elektrisch contact te verzekeren. Gebruik het aanbevolen type, of een gelijkwaardig type, connector voor deze draad. Als het ondersteunende frame van metaal gemaakt is, moet het oppervlak van het frame worden verzinkt en een uitstekende geleidbaarheid hebben.

We raden u aan om de lay-in lug (aardklem) (Cat. No. GBL4-DBT worden aangeraden door de fabrikant) te gebruiken voor de aarding. Strip eerst voorzichtig 16mm isolatie van het einde van de aardedraad om inkeping of snede in de geleider te voorkomen, steek de draad door de voet van de aardklem (zie afbeelding) en draai de schroef aan. Pas op dat dat de kerndraad Niet worden beschadigd. Draai ten slotte de schroef vast.

Hier de aardedraad doorheen steken

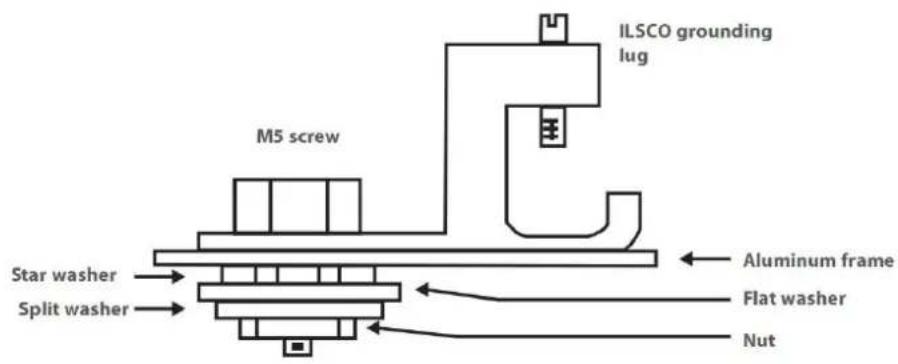

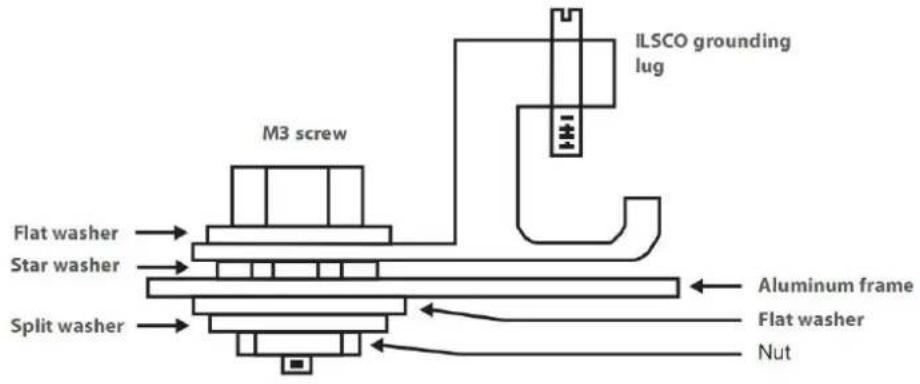

Monteer vorends de aanbevolen ILSCO aardklem aan het aluminium frame met behulp van de roestvrijstalen M3 of M5 schroef en hardware zoals hieronder is weergegeven. Opmerking: er zich twee verschillende maten aardingsgaten, dekleinste daarvan wordt hier als voorbeeld genoemd. De opbouw van de hardware voor de montage van de aardklem is hetzeltide, behalve voor de M3 schroef, een toegevoegde platte ring is direct onder de kop van de M3 schroef gemonteerd. Dekartelring is direct onder de aardklem gemonteerd en maakt elektrisch contact via de geanodiseerde coating van het aluminium frame. De schroefmontage is verder uitgerust met een stalen sluitring, dan een veerring en tenslotte een moer, om te zorgen voor een volledige montage, zoals hieronder wordt weergegeven. De aanbevolen combinatie van de M3 of M5 schroefmontage is 0.8NM of 1.5 NM.

For module with 4mm grounding holes
For module with 5.1mm grounding holes

5.3 Algemene installment

Gebruik geen panelen met verschillende configuraties binnen hetzelfde system. Het maximale aantal panelen (N) = Vmax system/Voc(bij STC)].

Meerdere pelen worden in series en dan in parallel geschakeld om een PV systeem te vormen, speciaal voor applicaties met een hoge spanning. Als modules in series worden geschakeld, is de totale spanning gelijk aan de som van de spanning van de afzonderlijke modules.

Voor toepassingen die een hoge stroom vereisen kuren verschillende fotovoltaische modules parallel worden gekoppeld, de totale stroom is dan gelijk aan de som van de afzonderlijke stromen.

De module is uitgerust met connectoren die kuren worden gebrukt voor het aansluiten op een elektrisch systeem. Raadpleeg de lokale bedrangsvoorschriften voor het vaststellen van de draad grotte, type en de temperatuur voor het systeem. De dwarsdoornede van de kabel en de capaciteit van de connector moet zodanig worden gekozen dat deze geschikt zijn voor de maximale kortsluitstroom van het systeem. (aanbevolen dwarsdoornede van de kabel is 4 mm2 voor een enkele module en de nominale stroom van een connector is groter dan 10A), anders worden de kabel en de connector overhit onder hoge spanning. Houd er rekening mee dat de bovengrens temperatuur van de kabel 85^ is en van de connector 105^

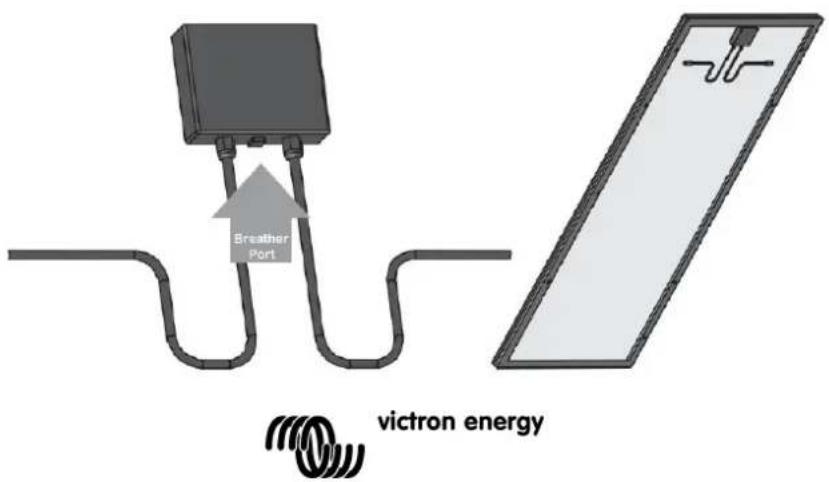

De aansluitdoos heeft een ventilatieopening. De ventilatieopening moet maar beneden worden gemonteerd en mag Niet worden blootgesteld aan de regen. Daarom要去 de aansluitdoos op de hoge zijde van de module zitten bij de montage.

6. Commissie en onderhoud

6.1 Blocking diodes en bypass diodes

Blocki di o k d t e n i h t g r. H w d aenraden om blocking diodes te gebruken wanneer geen laadregulator wordt gebruikt. Uw dealer kan u de geschikte types advisieren.

In systemen met meer dan twee in series geschakelde modules kan het voorkomen dat er een hoge terugloopstroom ontstaat, doordat zonnecellen gedeelijk of geheel in de schaduw staan en de rest van de zonnecellen wel geheel in de zon staan. Hierdoor kannen de zonnecellen zeer heet worden en zelfs beschaden. Om de module te beschemmen gegen.Deze hoge terugloopstromen worden by-pass diodes gebruikt. In alle modules ons reeds omloopdioden ingeboudw in de aansluitdoos. In het onwaarschijnlijke geval van een defec diode kan deze makkelijk worden verrangen.

Beschem uzelf gegen elektrische schokken tijdens de reparatie of het onderhoud van zonne-energie systemen.

6.2 Testen, inbedrijfstelling en probleemoplossing

Test alle elektronische en elektronische componenten van het system voordat u deze gaat gebruiken.Volg de instructies die in de meegeleverde handleidingen van de componenten en apparatuur staan.

Test modules eerst in serie voordat ze worden aangesloten op het systeme.

Controleer de open-klmspanning van elke reeks modules met een digitale multi- meter (Fluke 170- series worden aanbevolen).

De gemeten waarden要去en overeenkomen met de som van de open-klem spanning van elke afzonderlijke module.

U vindt de gemeten spanningen in de technische specifieaties van het type module dat gebruikt is.

Als de gemeten waarde aanzienlijk lager is dan de verwachte waarde, ga dan te werk als beschreiben staat onder 'Probleemoplossing lage spanningen'.

Controleer de kortsluitstroom van elke circuit- reeks. Dit kan direct worden gemeten met een digitale multi- meter (Fluke 170- series worden aanbevolen) aangesloten in de twee terminals van de circuit- of module reeks, of met een belasting zoals PV verlichting om een ruwe schatting te make.

Let op: de nominale omvang van de amperemeter of de nominale stroom van de belasting moeteer dan 1.25 keer hoger zijn dan de nominale kortsluitstroom van de reeks modules.

U vindt de gemeten spanningen in de technische specifieaties van het type module dat gebruikt is. De gemeten waarde kan aanzienlijk varieren, afhankelijk van de weersomstandigheden, het tijdstep van de dag en de beschaduw op de module.

6.3 Probleemoplossing lage spanningen

Identifieer de algemene lage spanning en de te lage spanning. Vaak is de hier vermelde lage spanning de daling van de openklemspanning van de module, die wordtverooraakt door de stijgende temperatuur van de zonnecellen of lagere bestralingssterkte. Te lage spanning wordt meestalverooraakt door verkeerde aansluitingen op de terminals of defecte bypass- diodes. Controller eerst alle bedrangdsaansluitingen om ervoor te zorgen dat de verbinding goed is.

Controleer de open-klemspanning van elke module:

1. Bedek de modules volledig met een ondoorzichtig materiaal.
2. Koppel de bedrading van beide terminals van de modules los.
3. Verwijder het ondoortachtige materiaal van de module waarvan de open-klem spanning van de terminals gecontroleerd en gemeten moet worden.

Als de gemeten spanning slechts de helft van de nomiale, duidt dit op een defecte bypass diode. Zie 'Testen en verrangen van bypassdiodes'.

Wanner er geen spreke is van zeer lage bestralingssterkte en wanner de spanningussen de terminals meteer dan 5% verschit van de nominale waarde, wijst dit op een slechte elektrische verbinding.

6.4 Onderhoud

We adviseren de volgende onderhoudsmaatregelen om te zorgen voor een optimale prestatie van de module:

Reinig het glazen oppervlak van de module wanner dit nodig is. Gebruik aftijd water en een zachte spons of doek voor het reinigen.

Een mild, nicht schurend reinigingsmittel kan worden gebrukt voor het verwijderen van hardnekig vuil.

Controleer om de zes maanden de elektrische en mechanische verbindingen om er zeker van te zich dat deze schoon, veilig en onbeschadigd zich.

Als sich problemen voordoen kunt u deze het Beste latenten onderzoekeken door een bevoegde specialist. Let op: lees de onderhoudsinstructies voor alle componenten die in het system worden gebruikt goed door, zoals die van de ondersteuningsframes, laadregelaars, omvormers, accu's, etc.

Omdat het gebruik van deze handleiding en de voorwaarden of de wijze van installmentie, werkig, gebruik en onderhoud van fotovoltaische (PV) producten buiten once controle zichn, nemen wij uittrukkelijk geen verantwoordelijkheid of aansprakelijkheid voor verlies, schade of kosten die op welke manier dan ook verband honden met bijvoorbeeld de installmentie, werkig, gebruik of het onderhoud.

Wij nemen geen enkele verantwoordelijkheid met betrekking tot inbreuk op patenten of andere rechten van derden die kuren voortvloeien uit het gebruik van het PV- product.

Er wordt geen enkele licentie verleend door implicatie of andzins onder enig patent of patentechten.

De informatie in deze handleiding is gebaseerd op once kennis en ervaring en wordt verondersteld betrouwbaar te zich;ECHTER vomt deze informatie, met inbegrip van product specificaties (zonder beperkingen), en suggesties geen uitdrukkelijke of impliciete garantie.

Wij behouden ons hetrecht voor om de handleiding, de PV-productie, de specificaties of product informatie sheets te veranderen zonder voorafgaande kennisgeving.
