Caractéristique	Détails
Type de produit	Contrôleur de charge MPPT
Tension d'entrée	10-70 VDC
Tension de sortie	12V, 24V, 36V, 48V
Courant de charge maximal	20A
Efficacité	Jusqu'à 98%
Connectivité	Bluetooth intégré pour surveillance via application
Utilisation	Idéal pour les systèmes solaires autonomes, camping, bateaux, etc.
Installation	Facile à installer avec des instructions détaillées fournies
Maintenance	Pas d'entretien nécessaire, vérification périodique recommandée
Sécurité	Protection contre les surcharges, courts-circuits et surchauffe
Garantie	2 ans
Dimensions	Dimensions compactes pour un montage facile
Peso	Poids léger pour une manipulation aisée
Informations supplémentaires	Compatible avec de nombreux panneaux solaires et batteries

FOIRE AUX QUESTIONS - MPPT Control VICTRON ENERGY

Comment connecter le VICTRON ENERGY MPPT Control à mon système solaire ?

Pour connecter le VICTRON ENERGY MPPT Control, suivez les instructions de votre manuel d'utilisation. Assurez-vous de brancher les câbles positif et négatif aux bornes correspondantes du contrôleur.

Pourquoi mon VICTRON ENERGY MPPT Control ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement connectée et que la batterie est suffisamment chargée. Assurez-vous également que le fusible n'est pas grillé.

Comment réinitialiser le VICTRON ENERGY MPPT Control ?

Pour réinitialiser le contrôleur, déconnectez-le de l'alimentation pendant au moins 10 secondes, puis reconnectez-le.

Que faire si l'écran du VICTRON ENERGY MPPT Control affiche une erreur ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Cela peut indiquer un problème avec la connexion, la batterie ou le panneau solaire.

Comment mettre à jour le firmware du VICTRON ENERGY MPPT Control ?

Téléchargez la dernière version du firmware depuis le site de VICTRON ENERGY et suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Quelle est la plage de tension d'entrée pour le VICTRON ENERGY MPPT Control ?

La plage de tension d'entrée pour le VICTRON ENERGY MPPT Control est généralement de 15 V à 75 V. Vérifiez le manuel pour les spécifications exactes.

Le VICTRON ENERGY MPPT Control peut-il fonctionner avec des panneaux solaires de différentes marques ?

Oui, le VICTRON ENERGY MPPT Control peut fonctionner avec des panneaux solaires de différentes marques, tant que ceux-ci sont compatibles avec la plage de tension d'entrée.

Comment surveiller les performances du VICTRON ENERGY MPPT Control ?

Vous pouvez surveiller les performances via l'application VictronConnect sur votre smartphone ou en utilisant un ordinateur avec un câble USB pour accéder aux données.

Quels sont les accessoires nécessaires pour utiliser le VICTRON ENERGY MPPT Control ?

Vous aurez besoin de câbles de connexion, d'un fusible approprié et éventuellement d'un adaptateur USB si vous souhaitez connecter le contrôleur à un ordinateur.

Comment savoir si mon VICTRON ENERGY MPPT Control fonctionne correctement ?

L'indicateur LED sur le contrôleur doit être allumé et stable. Vous pouvez également vérifier les données de performance via l'application VictronConnect.

MODE D'EMPLOI MPPT Control VICTRON ENERGY

• Puissance PV, rendement, tension et courant.

• Tension de batterie, courant et étape de charge.

• État de sortie de charge et courant (disponible uniquement si le chargeur solaire est équipé d’une sortie de charge).

• Valeurs historiques sur 30 jours

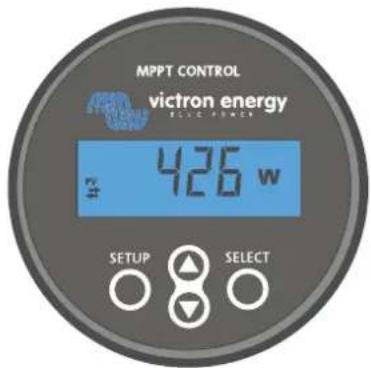

• Valeurs historiques cumulées sur la durée de vie du chargeur solaire L’écran MPPT Control L’écran MPPT Control peut être utilisé avec toute la gamme de chargeurs solaires BlueSolar et SmartSolar MPPT. Cependant, pour des chargeurs solaires à capacité nominale de 60 A, nous vous conseillons de plutôt utiliser l’écran SmartSolar Control. Câble d'alimentation L’écran est livré avec un câble d'alimentation équipé d’un fusible. Le câble d'alimentation fourni est nécessaire uniquement si l’écran est utilisé avec des modèles de chargeur solaire très anciens dont la fabrication a été interrompue depuis. Ces anciens modèles s’arrêtent lorsqu’ils ne reçoivent pas de puissance solaire. Le câble d'alimentation permet d’alimenter l’écran directement depuis la batterie, celui-ci est donc également opérationnel en cas de mauvais temps ou lorsque le soleil est couché. Câble d'alimentation Câble VE.Direct Un câble VE.Direct est nécessaire pour raccorder l’écran au chargeur solaire. Ce câble n’est pas compris avec l’écran MPPT Control, et il doit être acquis séparément. Les câbles VE.Direct présentent une longueur allant de 0,3 à 10 mètres, et ils sont disponibles avec des connecteurs droits ou à angle droit. Pour davantage de renseignements, consultez la page du produit relative au câble VE.Direct. Câble VE.Direct Manuel de l’écran MPPT Control Page 1 IntroductionBoitier pour montage mural Le boitier de l’écran de commande du MPPT est adapté pour être encastré dans un panneau. Si un montage encastré n’est pas possible, un boitier pour montage mural peut être utilisé. Ce boitier facilite le montage mural de l’écran. Il y a deux possibilités de montage mural :

• Boîtier pour fixer au mur le BMV ou le MPPT Control

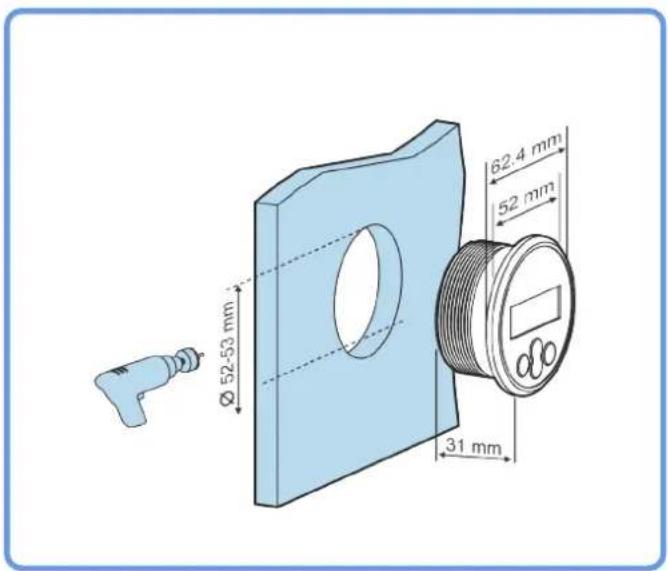

• Boîtier pour fixer au mur le BMV ou le Color Control GX Boîtier pour fixer au mur le BMV ou le MPPT Control Manuel de l’écran MPPT Control Page 2 Introduction2. Montage Percez un trou dans un support de montage tel qu’indiqué dans l’illustration ci-dessous. Exigences de largeur et profondeur pour un montage encastré. Installez l’écran : Utilisez l’option A si le support de montage est accessible des deux côtés. Utilisez l’option B si le support de montage est accessible depuis l’avant. Option A

Option de montage B Manuel de l’écran MPPT Control Page 4 Montage3. Installation Branchez le chargeur solaire Raccordez l’écran MPPT Control au chargeur solaire en utilisant un câble VE.Direct. Il n’est pas possible de rallonger le câble VE.Direct, la longueur maximale ne doit pas dépasser 10 mètres. VE.Direct Power Arrière de l’écran MPPT Control montrant la prise d’alimentation et la connexion VE.Direct VE.Direct cable Raccordez l’écran au chargeur solaire en utilisant un câble VE.Direct. Branchez le cordon d'alimentation (nécessaire uniquement pour des contrôleurs solaires anciens). Le câble d'alimentation fourni est nécessaire uniquement si l’écran est utilisé avec des modèles de chargeurs solaires très anciens dont la fabrication a été interrompue depuis. Branchez le cordon d'alimentation comme suit :

• Branchez la cosse ronde du câble noir à la borne négative de la batterie. Si un contrôleur de batterie est utilisé dans le système, branchez plutôt le fil noir sur le côté du système du shunt du contrôleur de batterie.

• Branchez la cosse ronde du câble rouge à la borne négative de la batterie

• Branchez la borne RJ12 sur la borne de puissance à l’arrière de l’écran. Manuel de l’écran MPPT Control Page 5 InstallationVE.Direct cable FuseTo battery Branchez l’écran à un ancien modèle de chargeur solaire et à la batterie. Manuel de l’écran MPPT Control Page 6 Installation4. Fonctionnement L’écran LCD affiche les données suivantes :

• Lecture d’un nombre.

• L’unité de la lecture : V, A, W, kWh, h ou !

• Type de lecture : charge, batterie, PV, minimum, maximum ou état de charge.

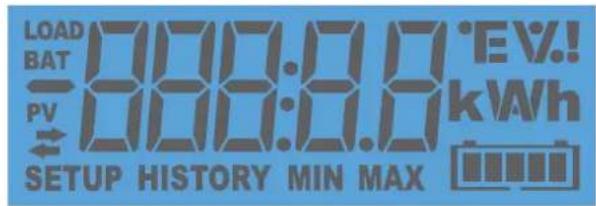

• Indicateur d'état de la connexion Lecture LCD complète Les caractères utilisés pour représenter les lettres et les nombres. Le statut de la connexion de l’écran est indiqué par un symbole de « double flèche » comme l’indique le tableau ci-dessous. Indicateur Statut de la connexion Activée La connexion est établie entre l’écran et le chargeur solaire Clignotement La connexion avec le MPPT avait été établie, mais elle a été perdue. Les dernières valeurs connues seront affichées. Off Il n'y a pas eu de connexion avec un chargeur solaire. Les boutons sur le devant de l’écran servent à faire défiler les lectures du chargeur solaire, et ils sont utilisés pour paramétrer le contrôleur solaire et l’écran. Ils ont les fonctions suivantes : Touche Action Annuler

Confirmer Manuel de l’écran MPPT Control Page 7 FonctionnementTouche Action Élément suivant ou précédent

Augmenter ou réduire la valeur 4.1. Menu Statut Ce menu affiche les valeurs en direct du chargeur solaire. L’écran de contrôle MPPT démarre toujours à partir de ce menu. Appuyez sur les boutons Haut (up) et bas (down) pour faire défiler tous les paramètres du menu. Les valeurs du menu s’afficheront selon l’ordre d’apparence dans le tableau ci-dessous : Affichage LCD Élément du menu Description et notes Puissance PV Puissance de sortie du parc solaire Tension PV Tension du parc solaire. Production PV quotidienne Puissance solaire quotidienne cumulée reçue. Erreur sur la batterie Visible uniquement s’il y a une erreur active. Étape de charge de la batterie Étape de charge : Bulk, Absorption, Float, éteint ou Défaut. Courant de la batterie Courant de charge de la batterie. Tension de la batterie Tension de la batterie. État de sortie de charge Sortie de charge allumée ou éteinte. Visible uniquement sur les MPPT disposant d’une sortie de charge. Courant de la charge Le courant circulant dans la charge. Visible uniquement sur les MPPT disposant d’une sortie de charge. 4.2. Menu de l'historique Le menu de l'historique affiche à la fois les données historiques quotidiennes et d’ensemble du chargeur solaire. Il affiche des valeurs telles que la production solaire, les tensions de batterie, le temps passé à chaque étape de charge et les erreurs qui sont survenues. Pour entrer dans le menu Historique et consulter les valeurs :

• Appuyez sur le bouton SELECT (sélectionner) lorsque vous vous trouvez dans le menu Statut.

• Appuyer sur le bouton « up» (haut) ou « down » (bas) pour naviguer dans les paramètres du menu Historique.

• Une fois arrivé au paramètre souhaité, appuyez sur le bouton SELECT pour voir la valeur de ce paramètre. Manuel de l’écran MPPT Control Page 8 Fonctionnement• Si un paramètre contient plusieurs valeurs, appuyez sur le bouton SELECT, puis sur le bouton Up ou Down pour consulter les différentes valeurs de ce paramètre. Pour les valeurs quotidiennes, il est possible de revenir jusqu'à 30 jours en arrière (la donnée devient disponible au fil du temps), une fenêtre pop-up affiche la date du jour.

• Pour retourner au menu de l'historique principal, appuyez sur le bouton SETUP (configuration).

• Pour retourner au menu Statut, appuyez une nouvelle fois sur le bouton SETUP. Tableau de navigation du menu de l'historique Tous les paramètres disponibles dans le menu de l'historique sont indiqués dans le tableau ci-dessous dans l’ordre d’apparence au cours de la navigation. LCD Texte déroulant Description TOTAL YIELD La production PV accumulée depuis la dernière réinitialisation de l'historique.

La tension PV maximale depuis la dernière réinitialisation de l'historique.

La tension maximale de la batterie depuis la dernière réinitialisation de l'historique.

La tension minimale de la batterie depuis la dernière réinitialisation de l'historique LAST ERRORS Les 4 dernières erreurs depuis la dernière réinitialisation de l'historique Le nombre de blocs en bas à droite de l’écran LCD détermine quelle est l'erreur qui est affichée actuellement : 1 bloc étant la plus récente et 4 blocs étant la plus ancienne. YIELD Production PV quotidienne, disponible pour chaque jour sur les 30 derniers jours. MAX POWER Puissance PV maximale quotidienne de la batterie ; disponible pour chaque jour sur les 30 derniers jours.

Tension PV maximale quotidienne de la batterie ; disponible pour chaque jour sur les 30 derniers jours.

Courant maximal quotidien de la batterie ; disponible pour chaque jour sur les 30 derniers jours.

Tension maximale de la batterie par jour, disponible pour chaque jour sur les 30 derniers jours.

Tension minimale de batterie par jour, disponible pour chaque jour sur les 30 derniers jours. Manuel de l’écran MPPT Control Page 9 FonctionnementLCD Texte déroulant Description BULK TIME Durée quotidienne passée à l’étape de charge Bulk ; disponible pour chaque jour sur les 30 derniers jours. ABSORPTION TIME Durée quotidienne passée à l’étape de charge Bulk ; disponible pour chaque jour sur les 30 derniers jours. FLOAT TIME Durée quotidienne passée à l’étape de charge Float ; disponible pour chaque jour sur les 30 derniers jours. LAST ERRORS Les 4 dernières erreurs quotidiennes. Le nombre de blocs en bas à droite de l’écran LCD détermine quelle est l'erreur qui est affichée actuellement : 1 bloc étant la plus récente et 4 blocs étant la plus ancienne. 4.3. Menu de configuration Dans le menu de Configuration, les paramètres de l’écran MPPT Control et du chargeur solaire peuvent être consultés ou modifiés. Ne faites aucune modification sur ces paramètres à moins de savoir à quoi ils servent et quels sont les effets de leur modification. Des paramètres incorrects peuvent causer des problèmes au système et même endommager les batteries. En cas de doute, consultez un installateur, un revendeur ou un distributeur Victron Energy expérimenté. Pour naviguer dans le menu de Configuration :

• Appuyez sur le bouton SETUP pendant 2 secondes pour entrer dans le menu de configuration.

• Le premier élément du menu est affiché.

• Naviguez jusqu’à l’élément du menu souhaité en appuyant sur les boutons Up (haut) ou Down (bas).

• Une fois l’élément du menu souhaité atteint, appuyez sur le bouton SELECT pour afficher sa valeur de configuration.

• Pour modifier ce paramètre, appuyez à nouveau sur le bouton SELECT, à présent, la valeur clignotera.

• Appuyez sur le bouton « Up » (haut) ou « Down » (bas) pour choisir la valeur souhaitée.

• Appuyez sur SELECT pour confirmer la modification, vous entendrez un Bip et vous verrez le mot SAVED (enregistré) affiché. Le changement deviendra définitif.

• Naviguez jusqu’au prochain élément du menu, ou appuyez sur SETUP pour retourner au menu de configuration.

• Pour quitter le menu de configuration, appuyez à nouveau sur le bouton SETUP. Il est possible que le menu de configuration soit bloqué. Dans ce cas, les paramètres ne peuvent être que consultés. Si vous souhaitez modifier le paramètre, le mot LOCK (verrouiller) s’affichera. Pour débloquer le menu de Configuration :

• Naviguez dans les paramètres jusqu’à l’élément du menu 01 LOCK SETUP (configuration de blocage)

• Appuyez sur le bouton de configuration SETUP, la configuration ON (activé) est affichée

• Appuyez à nouveau sur le bouton SETUP

• Appuyez sur le bouton de la flèche du bas et sélectionnez OFF.

• Pour quitter la configuration, appuyez sur le bouton SETUP. Lorsque SELECT TO EDIT (sélectionner pour éditer) est sur ON, la valeur actuelle est affichée et une nouvelle valeur peut immédiatement être sélectionnée. Lorsque LOCK SETUP (Verrouiller la configuration) est activé sur ON, les paramètres ne peuvent être changés qu'après avoir mis LOCK SETUP sur OFF. Manuel de l’écran MPPT Control Page 10 FonctionnementTableau de navigation de la configuration du contrôleur MPPT Tous les paramètres disponibles sont indiqués dans le tableau ci-dessous dans leur ordre d’apparence dans le menu déroulant, avec une description rudimentaire de chaque paramètre. Pour une description plus complète des paramètres du chargeur solaire, consultez le manuel du chargeur solaire. Tous les paramètres indiqués dans le tableau ci-dessous ne seront peut-être pas disponibles lorsque certains modèles de chargeurs solaires sont branchés. Le chargeur solaire ne disposera peut-être pas du matériel nécessaire. Par exemple, tous les chargeurs solaires ne sont pas équipés d’une sortie de charge. Il peut manquer certains paramètres dans le menu de configuration. L’écran MPPT Control permet uniquement de modifier les paramètres les plus communs. Davantage de paramètres avancés, tels que les paramètres des ports RX et TX, ne sont pas accessibles depuis l’écran MPPT Control. Pour configurer ces paramètres, utilisez l’application VictronConnect, ou bien, pour les chargeurs solaires de 60 A et plus, utilisez un écran SmartSolar Control. Numéro Nom Configuration 01 LOCK SETUP Lorsque cette configuration est activée (ON), aucun autre paramètre ne peut être modifié. Si une modification de configuration est tentée, le mot « LOCK » (bloqué) s’affiche avec la valeur du paramètre. Pour débloquer, configurez sur OFF afin de pouvoir modifier d’autres paramètres. 02 BATTERY VOLTAGE Tension de la batterie du système : choisissez entre un paramètre de tension ou AUTO. Lorsque le paramètre est défini sur automatique (AUTO), la lettre A s’affichera en face du paramètre de tension. 03 BATTERY TYPE Algorithme de charge pour un type de batterie spécifique : configurez sur FIXED (fixé) ou sur USER (défini par l’utilisateur). Si le paramètre est sur FIXED (fixé), le sélecteur rotatif du chargeur solaire détermine le type de batterie. S'il est sur USER (utilisateur), tous les paramètres concernant la charge peuvent être édités. Dès qu’un paramètre relatif à la charge est modifié, cette configuration passera automatiquement à USER. 04 MAXIMUM CURRENT Courant de charge maximal. 05 BULK TIME LIMIT Il s’agit du temps maximal autorisé pour la durée de l’étape de charge Bulk. 06 ABSORPTION TIME LIMIT Il s’agit du temps maximal autorisé pour la durée de l’étape de charge Absorption. 07 ABSORPTION VOLTAGE Tension de batterie à laquelle le chargeur solaire passe de l’étape Bulk à l’étape Absorption. 08 FLOAT VOLTAGE Tension de batterie à laquelle le chargeur solaire passe de l’étape Absorption à l’étape Float. 09 TEMP COMPENSATION Coefficient de compensation de température en mV/°C pour l’ensemble du parc de batteries (non par batterie individuelle). 10 LOAD OUTPUT Mode d’exploitation de la sortie de la charge. Valeurs possibles : OFF, AUTO (= BatteryLife), ALT1, ALT2, ON, USER1, USER2 Manuel de l’écran MPPT Control Page 11 FonctionnementNuméro Nom Configuration 11 LOAD SWITCH HIGH Le niveau de tension élevée au cas où le paramètre LOAD OUTPUT est défini sur USER1 ou USER2 12 LOAD SWITCH LOW Le niveau de tension basse au cas où le paramètre LOAD OUTPUT est défini sur USER1 ou USER2 13 CLEAR HISTORY Supprime les valeurs de l’historique du chargeur solaire 14 FACTORY DEFAULTS Rétablit les paramètres d'usine du chargeur solaire. 15 BACKLIGHT INTENSITY Détermine l'intensité du rétroéclairage de l’écran de commande LCD MPPT. 16 BACKLIGHT ALWAYS ON Détermine si le rétroéclairage de l’écran de commande LCD du MPPT est allumé en permanence. 17 SCROLL SPEED Détermine la vitesse de défilement de l’écran MPPT Control. 18 SELECT TO EDIT Si ce paramètre est sur OFF, l’écran MPPT Control affiche d'abord la valeur du paramètre et pour pouvoir l’éditer, il faut appuyer sur SELECT. 19 AUTO LOCK Si ce paramètre est sur ON, la configuration LOCK SETUP (configuration du blocage) passera automatiquement sur ON 2 minutes après le changement du paramètre. 20 SOFTWARE VERSION Version (micro)logicielle de l’écran MPPT Control 21 SERIAL NUMBER Numéro de série de l’écran MPPT Control 22 MPPT SOFTWARE VERSION Affiche la version (micro)logicielle du chargeur solaire. 23 MPPT SERIAL Numéro de série du chargeur solaire. 24 EQUALISATION VOLTAGE Tension d'égalisation. 25 EQUALIZE Lance une égalisation manuelle. Manuel de l’écran MPPT Control Page 12 Fonctionnement5. Dépannage et assistance Consultez ce chapitre en cas de comportement étrange de l’appareil ou si vous suspectez une défaillance du produit. Le processus de dépannage et assistance consiste d’abord à consulter les problèmes les plus habituels listés dans ce chapitre. Si le problème persiste, contactez le point de vente pour solliciter une assistance technique. Si vous ne connaissez pas le point de vente, consultez la page Assistance sur le site Web Victron Energy. 5.1. Problèmes de puissance L’écran est alimenté à l’aide du câble VE.Direct ou du câble d'alimentation. Si l’écran ne s’allume pas, vérifiez ces câbles. Vérification du câble VE.Direct :

1. Vérifiez que le câble VE.Direct est bien branché à l’arrière de l’écran.

2. Vérifiez que le câble VE.Direct est bien branché au chargeur solaire.

3. Assurez-vous que les connecteurs du VE.Direct sont bien insérés tout le long dans les ports VE.Direct.

4. Vérifiez que les broches du port VE.Direct ne soient ni endommagées, ni tordues ou manquantes.

5. Vérifiez si le chargeur solaire peut servir d’alimentation à travers le câble VE.Direct lorsqu’aucune entrée PV n’est

disponible (la nuit). Certains modèles très anciens, dont la fabrication a été interrompue depuis, ne disposent pas de câble d'alimentation. Vérification du câble d'alimentation

1. Vérifiez le fusible sur le câble d’alimentation.

2. Vérifiez que le câble d’alimentation est bien branché à l’arrière de l’écran.

3. Vérifiez si le câble d'alimentation est branché à la batterie ou à une autre tension d'alimentation.

4. Vérifiez si la tension d'alimentation se trouve bien entre 6,5 et 95 VCC.

5.2. Paramètres bloqués Si le menu de configuration est bloqué, les paramètres ne peuvent pas être modifiés, mais uniquement consultés. Si vous souhaitez modifier le paramètre, le mot LOCK (verrouiller) s’affichera. Pour débloquer le menu de configuration, consultez les instructions du chapitre Menu de configuration [10]. Manuel de l’écran MPPT Control Page 13 Dépannage et assistance6. Garantie Ce produit bénéficie d’une garantie limitée de 5 ans. Cette garantie limitée couvre les défauts de matériel et de fabrication de ce produit pour une durée de cinq ans à partir de la date d’achat d’origine du produit. Pour faire valoir la garantie, le client doit retourner le produit au point de vente avec la preuve d’achat. Cette garantie limitée ne couvre pas les dégâts, la détérioration ou le défaut de fonctionnement résultant de la transformation, la modification ou l’utilisation incorrecte ou excessive, ou le mauvais usage, la négligence, l’exposition à une humidité excessive, au feu, l’emballage incorrect, la foudre, la surtension, ou toute autre catastrophe naturelle. La garantie limitée ne couvre pas les dégâts, la détérioration ou le défaut de fonctionnement découlant de réparations réalisées par des personnes non autorisées par Victron Energy. Le non-respect des instructions contenues dans ce mode d’emploi annulera la garantie. Victron Energy ne sera pas responsable des dommages collatéraux survenant de l’utilisation de ce produit. Aux termes de cette garantie limitée, la responsabilité maximale de Victron Energy ne doit pas dépasser le prix d’acquisition actuel du produit. Manuel de l’écran MPPT Control Page 14 Garantie7. Spécifications Électrique Plage de tension d'alimentation si alimenté depuis la batterie 6,5 - 95 VCC Plage de tension d'alimentation si alimenté depuis le câble VE.Direct 5 Vdc Consommation électrique avec le rétroéclairage éteint < 0,05 W Plage de température d'exploitation -20 - +50 °C (0 - 120 °C) Valeur nominale du fusible du câble d'alimentation 100 mA Mécanique Type d'installation Montage par encastrement Diamètre avant 63 mm (2,5 pouces) Cadran avant 69 x 69 mm (2 x 2,7 pouces) Diamètre du Corps 52 mm (2,0 pouces) Profondeur corps 31 mm (1,2 pouces) Longueur du câble d’alimentation 1,5 m Poids 50 g Compatibilité Adapté pour l’ensemble de la gamme de chargeurs solaires BlueSolar MPPT et SmartSolar MPPT de Victron Energy, à l’exception du BlueSolar MPPT 70/15 dont la fabrication a (depuis longtemps) été interrompue. Manuel de l’écran MPPT Control Page 15 Spécifications
