BRUKSANVISNING Rekid Axkid

Bakåtvänd fäst med Isofix 9-18 kg

Bakåtvänd fäst med bilbälte och fästremmar 9-25 kg

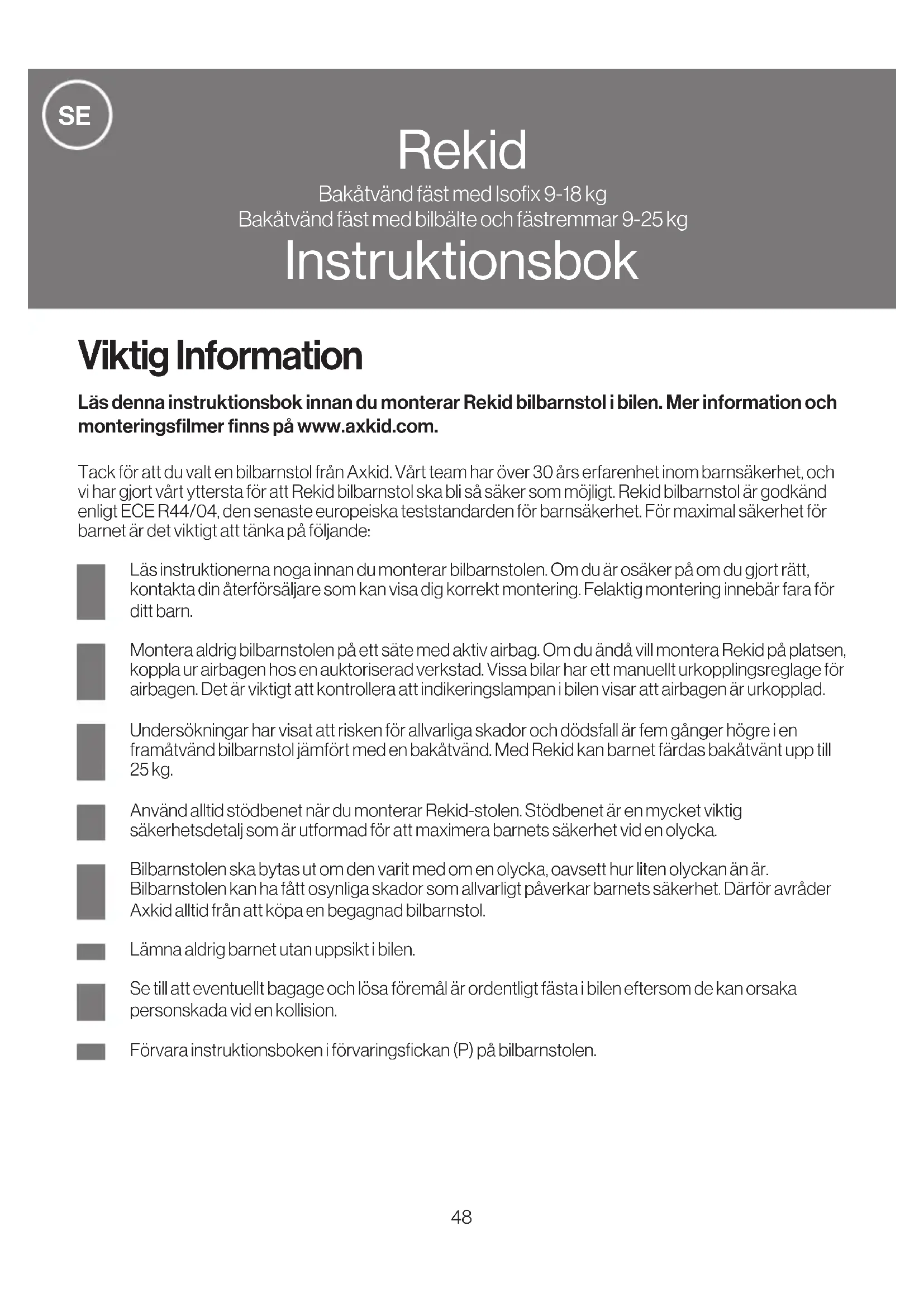

Instruktionsbok

Viktig Information

Läs denna instruktionsbok innan du monterar Rekid bilbarnstol i bilen. Mer information och monteringsfilmer finns på www.axkid.com.

Tack för att du valt en bilbarnstol från Axkid. Vårt team har över 30 års erfarenhet inom barnsäkerhet, och vi har gjort vårt yttersta för att Rekid bilbarnstol ska bli så säker som möjligt. Rekid bilbarnstol är godkänd enligt ECE R44/04, den senaste europeiska teststandarden för barnsäkerhet. För maximal säkerhet för barnet är det viktigt att tänka på följande:

Läs instruktionerna noga innan du monterar bilbarnstolen. Om du är osäker på om du gjort rätt, kontakta din återförsäljare som kan visa dig korrekt montering. Felaktig montering innebär fara för ditt barn.
Montera aldrig bilbarnstolen på ett säte med aktiv airbag. Om du ändå vill montera Rekid på platsen, koppla ur airbagen hos en auktoriserad verkstad. Vissa bilar har ett manuellt urkopplingsreglage för airbagen. Det är viktigt att kontrollera att indikeringslampan i bilen visar att airbagen är urkopplad.
Undersökningar har visat att risken för allvarliga skador och dödsfall är fem gånger högre i en framåtvänd bilbarnstol jämfört med en bakåtvänd. Med Rekid kan barnet färdas bakåtvänt upp till 25 kg.
Använd alltid stödbenet när du monterar Rekid-stolen. Stödbenet är en mycket viktig säkerhetsdetalj som är utformad för att maximera barnets säkerhet vid en olycka.
Bilbarnstolen ska bytas ut om den varit med om en olycka, oavsett hur liten olyckan än är. Bilbarnstolen kan ha fått osynliga skador som allvarligt påverkar barnets säkerhet. Därför avråder Axkid alltid från att köpa en begagnad bilbarnstol.
Lämna aldrig barnet utan uppsikt i bilen.
Se till att eventuellt bagage och lösa föremål är ordentligt fästa i bilen eftersom de kan orsaka personskada vid en kollision.
Förvara instruktionsboken i förvaringsfickan (P) på bilbarnstolen.

Innehåll

Rekid bilbarnstol är lämplig att använda från ca sex månaders ålder, eller från det att barnet kan sitta själv utan stöd, och upp till sex år. Bilbarnstolen kan monteras på två olika sätt beroende på barnets ålder och storlek.

Delar 49

Tillåten och otillåten placering av bilbarnstolen 50

Bakåtvänd fäst med Isofix 9-18 kg 51-53

Det här monteringssättet kan användas om bilen har Isofix-fästen och barnet väger mellan 9 och 18 kg.

Bakåtvänd med bilbälte och fästremmar 9-25 kg 53-55

Det här monteringssättet är avsett för bilar som INTE har Isofix-fästen. Vid det här monteringssättet används trepunktsbälte och det är avsedd för barn som väger mellan 9 och 25 kg.

Skötsel och underhåll 56

Garanti 56

Delar

A Huvudstöd L Bas
B Bilbarnstolens eget bälte M Isofix frisläppningsknapp
C Bällesspänne N Fästremmar
D Öppning för säkerhetsbälte O Klackar
E Justeringsknapp för bilbarnstolens bälte	P	Förvaringsficka för instruktionsbok
F Justeringsrem för bilbarnstolens bälte Q Markerad lodlinje
G Lutningsspak	R	Stödben
H Isofix-armar S Övre spärr
I Isofix spärrspak	T Nedre spärr
J Isofix-indikering	U	Isofix-guider (x2)
K Bältesklämmor V	Nedre förankringsband (x2)

Tillåten Och Otillåten Placering Av Bilbarnstolen

Bilbarnstolen kan användas på alla framåtvända passagerarsäten med Isofix-fästen eller trepunktsbälte (i), under förutsättning att sätet inte har någon aktiv airbag. Bilbarnstolen får inte användas tillsammans med tvåpunkts höftbälte (ii).

VIKTIGT! Om du vill använda Rekid bilbarnstol på en plats med airbag måste denna kopplas ur på en auktoriserad verkstad. Vissa bilar har ett manuellt urkopplingsreglage för airbagen. Det är viktigt att kontrollera att indikeringslampan i bilen visar att airbagen är urkopplad.

WARNING! Använd aldrig på ett säte med aktiv airbag

WARNING! Använd aldrig på bakåt- eller sidovända säten

WARNING! Airbagkuddar är utformade för vuxna och kan skada barn allvarligt vid krock.

Tillåten och otillåten placering av bilbarnstolen

Främre passagerarsäte (ingen aktiv airbag) Ja
Främre passagerarsäte (aktiv airbag) NEJ
Framåtvänt säte med trepunktsbälte Ja
Säte med tvåpunktsbälte NEJ
Framåtvänt säte med Isofix-fästen Ja
Sidovänt säte NEJ
Bakåtvänt säte NEJ

Montera aldrig bilbarnstolen på ett säte där det finns en aktiv airbag.

Bakåtvänd Fäst Med ISOFIX 9-18 Kg Placera Bilbarnstolen

Börja med att trycka och hålla ner spärrspaken för Isofix (I). Du ska nu kunna fälla ut Isofix-armarna (H).

Rekid lyfts enklast in i bilen med ryggen först. Placera bilbarnstolen i bilen så att ryggen pekar framåt i bilens färdriktning.

Obs! Vid montering i framsätet kan bilbarnstolens ryggstöd ha kontakt med instrumentbrädan, men det är inte nödvändigt.

Fästa ISOFIX-Fästena

Isofix-fästena sitter mellan ryggstödet och själva sätet.

De medföljande Isofix-guiderna (U) kan hjälpa dig att hitta fästena, och de skyddar dessutom bilklädseln.

För in Isofix-armarna (H) genom guiderna och sätt fast dem i fästena. När det hörs ett klickljud och båda indikatorerna (J) är gröna sitter de korrekt. När du sedan vill lossa bilbarnstolen håller du in båda frisläppningsknapparna (M).

Justera bilbarnstolens lutningsvinkel genom att trycka ned lutningsspaken (G) och välja en av tre lutningsvinklar. Välj alltid en så upprätt vinkel som möjligt. Barnet ska dock kunna hålla uppe sitt huvud själv, och huvudet ska inte hänga framåt om barnet sover. Tumregeln är att ju äldre t blir desto mer upprätt kan du sätta stolen. Tänk också på att stolen kommer att luta något mer när säkerhetsbältena och fästremmarna spänns och den sjunker ner i sätet.

Montera aldrig bilbarnstolen på ett säte där det finns en aktiv airbag.

Fästa Fästremmarna

I vissa bilar finns det förankringsöglor i golvet vid framsätets skenor, eller framför sätet vid montering i framsätet.

Om bilen saknar förankringsöglor måste de medföljande förankringsbanden användas.

Om stolen monteras i baksätet: för förankringsbandet med änden med spännet genom den bakre delen av framsätets skenor eller en annan lämplig fästpunkt på framsätet.

Förankringspunkten ska vara så nära golvet som möjligt. För därför in förankringsbandets spänne genom den närmaste öppningen, knyt en löpknut och dra åt. Detta måste göras på båda sidor för att skapa två förankringspunkter.

När Rekid monteras i det främre passagerarsätet måste de nedre förankringsbanden fästas i de främre glidskenorna så att förankringspunkterna hamnar vid passagerarsätets framkant.

Dra ut den övre fästremmen från bälteshuset (N) till lämplig längd.

Kontrollera att de vita markeringarna på remmen (i) är synliga. Om inte, pröva att korsa remmarna (ii) för att på så vis göra dem lite längre så att de vita markeringarna blir synliga.

Sätt fast förankringsfästena direkt i bilens förankringsöglor (eller i de nedre förankringsbanden om du använt dem). Tryck hårt nedåt ovanpå höger sida (i) av bilbarnstolen och upprepa sedan på vänster sida (ii). För att stolen ska sitta på plats är det viktigt att du trycker med hela din osvikt och drar åt fästremmarna mycket hårt. Detta är den första åtdragningen av fästremmarna.

Fäll ut stödbenet (R) till dess yttersta läge. Dra ut den övre spärren (S) och dra ner benet tills det får kontakt med bilens golv. Om stödbenet inte när ned till golvet, upprepa med den nedre spärren (T).

Det är viktigt att kontrollera stödbenets vinkel, det ska alltid ha minst 10° vinkel ut från stolsryggen. Du kontrollerar detta genom att se till att stödbenet befinner sig utanför stolens lodlinje.

Tryck sedan ned bilbarnstolen igen på både höger och vänster sida (i)(ii), fästremmarna dras då åt automatiskt.

Om bilbarnstolen är monterad i bilens baksäte kan bilens framsäte nu flyttas till ett bekvämt läge. Obs! Bilbarnstolens rygg kan, men måste inte, ha kontakt med det framförvarande ryggstödet.

Sätt Barnet I Bilbarnstolen.

17 Tryck på justeringsknappen för bilbarnstolens bälte (E) och dra fram axelremmarna (inte de vadderade axelskydden) maximalt.
18 Tryck på spännets röda frisläppningsknapp och lossa bilbarnstolens bilbälte.
19 Sätt barnet i bilbarnstolen. För in barnets armar under axelremmarna så att axelremmarna hänger över bröstet och magen.
20 För samman axelremmarna och för in bältesändarna i bälteslåset mellan barnets ben.
21 Dra åt justeringsremmen för bilbarnstolens bälte (F). Det är viktigt att du alltid drar åt bilbarnstolens bälte rakt framifrån och centrerat. Bilbarnstolens bälte dras då åt korrekt och huvudstödet glider automatiskt ned till rätt höjd.

Låsbart Huvudstöd

22 Rekid har ett låsbart huvudstöd. Låset kan användas för att hålla huvudstödet i fast läge. För att aktivera låset: dra i justeringsremmen tills huvudstödet är i önskad höjd. Ett svagt klickljud hörs när huvudstödet låser fast i sitt läge. Kontrollera att huvudstödet inte kan dras ned ytterligare och aktivera låset genom att föra spaken (i) åt höger.

WARNING! Dra inte upp huvudstödet när låset är aktiverat.

Bakåtvänd Med Bilbälte Och Fästremmar 9-25 Kg Placera Bilbarnstolen

2b Rekid lyfts enklast in i bilen med ryggen först. Placera bilbarnstolen i bilen så att ryggen pekar framåt i bilens färdriktning.

3b Klackarna (O) ska sitta över kanten på bilsätet. Markeringen (Q) på klacken ska vara lodrätt i linje med kanten på bilsätet. Om du har en liten bil eller om barnet inte behöver extra benutrymme, kan du istället ställa bilbarnstolen med klacken uppe på bilsätet och på så sätt också få en mer tillbakalutad vinkel.

Obs! Vid montering i framsätet kan bilbarnstolens ryggstöd ha kontakt med instrumentbrädan, men det är inte nödvändigt.

4b Justera bilbarnstolens lutningsvinkel genom att trycka ned lutningsspaken (G) och välja en av tre lutningsvinklar. Välj alltid en så upprätt vinkel som möjligt. Barnet ska dock kunna hålla uppe sitt huvud själv, och huvudet ska inte hänga framåt om barnet sover. Tumregeln är att ju äldre barnet blir desto mer upprätt kan du sätta stolen. Tänk också på att stolen kommer att luta något mer bakåt när säkerhetsbältena och fästremmarna spänns och den sjunker ner i sätet.

Fästa Bilbältet

Öppna båda bältesklämmorna (K) på bilbarnstolen. Dra ut bilbältet så att höftdelen är minst 70 till 80 centimeter lång. För in bältet genom öppningen (D) och för det under klädseln tills det kommer ut genom öppningen på andra sidan. Om du vill kan du istället föra in bältet genom ngen (D) sedan dra bältet över klädseln och föra in det genom öppningen på andra sidan.

För in bältesspännet i bälteslåset. Dra åt säkerhetsbältet tills det är helt spänt överallt. Fäst både höft- och axeldelen i bältesklämman som sitter närmast bälteslåset.

I bältesklämman på andra sidan ska endast höftdelen fästas.

Montera aldrig bilbarnstolen på ett säte där det finns en aktiv airbag.

Fästa Fästremmarna

I vissa bilar finns det förankringsöglor i golvet vid framsätets skenor, eller framför sätet vid montering i framsätet.

Om bilen saknar förankringsöglor måste de medföljande förankringsbanden användas.

Om stolen monteras i baksätet: för förankringsbandet med änden med spännet genom den bakre delen av framsätets skenor eller en annan lämplig fästpunkt på framsätet.

Förankringspunkten ska vara så nära golvet som möjligt. För därför in förankringsbandets spänne genom den närmaste öppningen, knyt en löpknut och dra åt. Detta måste göras på båda sidor för att skapa två förankringspunkter.

När Rekid monteras i det främre passagerarsätet måste de nedre förankringsbanden fästas i de främre glidskenorna så att förankringspunkterna hamnar vid passagerarsätets framkant.

Dra ut den övre fästremmen från bälteshuset (N) till lämplig längd.

Kontrollera att de vita markeringarna på remmen (i) är synliga. Om inte, pröva att korsa remmarna (ii) för att på så vis göra dem lite längre så att de vita markeringarna blir synliga.

Sätt fast förankringsfästena direkt i bilens förankringsöglor (eller i de nedre förankringsbanden om du använt dem). Tryck hårt nedåt ovanpå höger sida (i) av bilbarnstolen och upprepa sedan på vänster sida (ii). För att stolen ska sitta på plats är det viktigt att du trycker med hela din osvikt och drar åt fästremmarna mycket hårt. Detta är den första åtdragningen av fästremmarna.

14b Fäll ut stödbenet (R) till dess yttersta läge. Dra ut den övre spärren (S) och dra ner benet tills det får kontakt med bilens golv. Om stödbenet inte när ned till golvet, upprepa med den nedre spärren (T).

15b Det är viktigt att kontrollera stödbenets vinkel, det ska alltid ha minst 10° vinkel ut från stolsryggen. Du kontrollerar detta genom att se till att stödbenet befinner sig utanför stolens lodlinje.

16b Tryck sedan ned bilbarnstolen igen på både höger och vänster sida (i)(ii), fästremmarna dras då åt automatiskt.

Om bilbarnstolen är monterad i bilens baksäte kan bilens framsäte nu flyttas till ett bekvämt läge. Obs! Bilbarnstolens rygg kan, men måste inte, ha kontakt med det framförvarande ryggstödet.

Sätt Barnet I Bilbarnstolen.

17 Tryck på justeringsknappen för bilbarnstolens bälte (E) och dra fram axelremmarna (inte de vadderade axelskydden) maximalt.

18 Tryck på spännets röda frisläppningsknapp och lossa bilbarnstolens billbälte.

19 Sätt barnet i bilbarnstolen. För in barnets armar under axelremmarna så att axelremmarna hänger över bröstet och magen.

20 För samman axelremmarna och för in bältesändarna i bälteslåset mellan barnets ben.

21 Dra åt justeringsremmen för bilbarnstolens bälte (F). Det är viktigt att du alltid drar åt bilbarnstolens bälte rakt framifrån och centrerat. Bilbarnstolens bälte dras då åt korrekt och huvudstödet glider automatiskt ned till rätt höjd.

Låsbart Huvudstöd

22 Rekid har ett låsbart huvudstöd. Låset kan användas för att hålla huvudstödet i fast läge. För att aktivera låset: dra i justeringsremmen tills huvudstödet är i önskad höjd. Ett svagt klickljud hörs när huvudstödet låser fast i sitt läge. Kontrollera att huvudstödet inte kan dras ned ytterligare och aktivera låset genom att föra spaken (i) åt höger.

WARNING! Dra inte upp huvudstödet när låset är aktiverat.

Skötsel Och Underhåll

Barnstolens klädsel kan tas av och tvättas i maskin på 30 °C handtvättsprogram. Torka inte i torktumlare, det kan skada klädseln och vadderingen kan lossna från tyget.
På www.axkid.com finns filmer som visar hur man tar av och sätter tillbaka klädseln. Pip
Bilbarnstolens plastdelar kan rengöras med milt rengöringsmedel och vatten. Använd inte starka kemikalier som innehåller lösningsmedel och liknande, eftersom det kan skada plasten och försämra bilbarnstolens säkerhet.
Alla material som använts i Rekid bilbarnstol är återvinningsbara och ska återvinnas i enlighet med lokala bestämmelser. Fråga din kommun om du är osäker på hur du ska återvinna produkten.
Gör inga egna reparationer eller ändringar på bilbarnstolen annat än de som redovisas här. Följ anvisningarna i instruktionsboken noggrant. Eventuella reparationer måste utföras av tillverkaren eller dess agent.
Om klädseln behöver bytas ut, använd endast originalprodukter från Axon Kids. Om andra produkter används äventyras stolens säkerhetssystem, vilket kan orsaka allvarlig personskada eller dödsfall vid en olycka.
Alla material har hög motständskraft mot UV-strålning. UV-strålning från solen är emellertid mycket stark och gör att tyget bleks. Detta omfattas inte av garantin utan anses vara normalt slitage.

Garanti

Rekid bilbarnstol omfattas av en 24 månaders garanti från inköpsdatumet. Spara alltid kvittot och ta med det till återförsäljaren vid eventuell reklamation. Garantin täcker inte:

* Normalt slitage
* Skada till följd av felaktig användning, försummelse eller olycka
* Reparationer som utförts av tredje part
