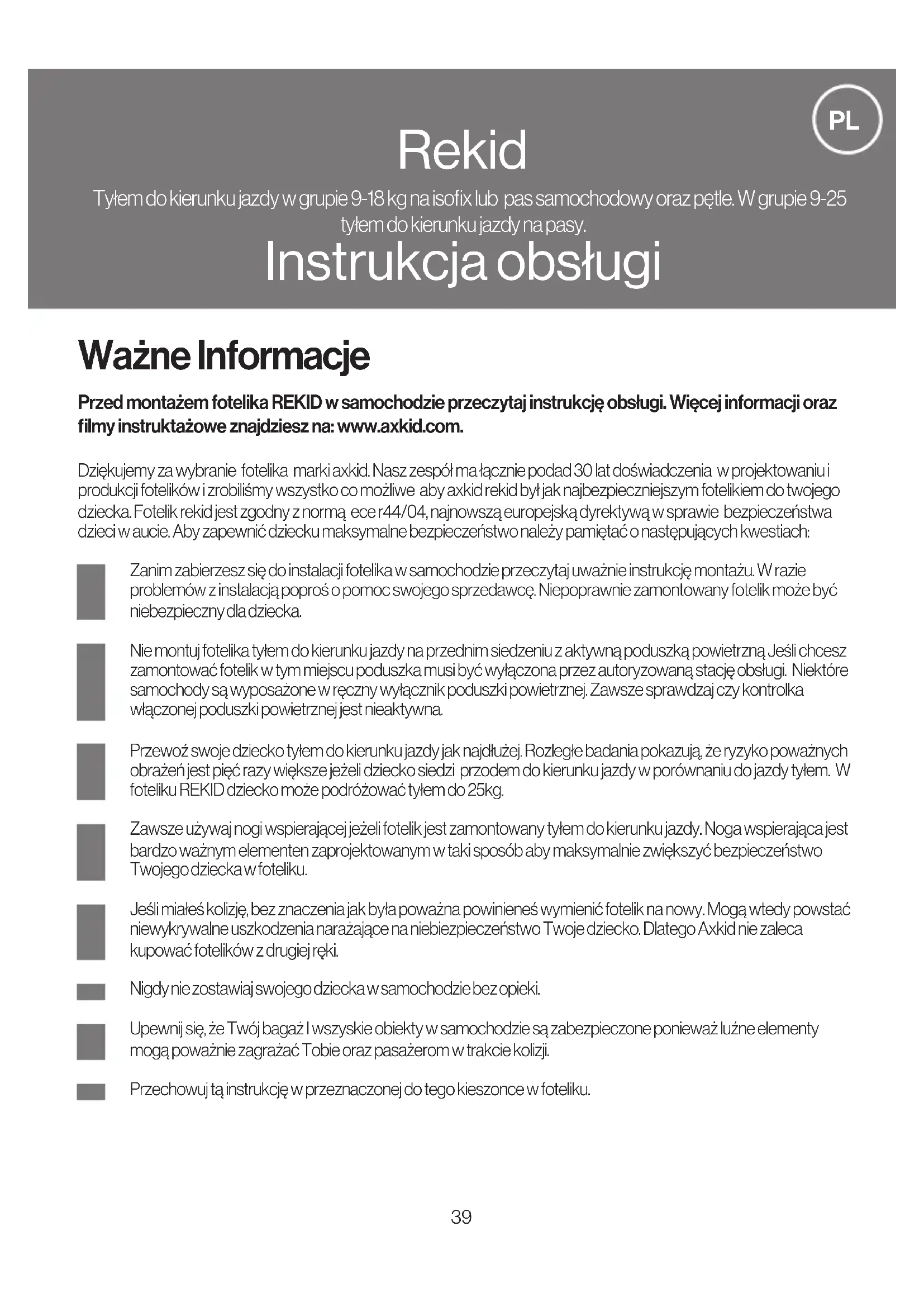

INSTRUKCJA OBSŁUGI Rekid Axkid

Zanim zabierzesz się do instalacji fotelika w samochodzie przeczytaj uważnie instrukcję montażu. W razie problemów z instalacją poproś o pomoc swojego sprzedawcę. Niepoprawnie zamontowany fotelik może być niebezpieczny dla dziecka.Nie montuj fotelika tyłem do kierunku jazdy na przednim siedzeniu z aktywną poduszką powietrzną Jeśli chcesz zamontować fotelik w tym miejscu poduszka musi być wyłączona przez autoryzowaną stację obsługi. Niektóre samochody są wyposażone w ręczny wyłącznik poduszki powietrznej. Zawsze sprawdzaj czy kontrolka włączonej poduszki powietrznej jest nieaktywna.Przewoź swoje dziecko tyłem do kierunku jazdy jak najdłużej. Rozległe badania pokazują, że ryzyko poważnych obrażeń jest pięć razy większe jeżeli dziecko siedzi przodem do kierunku jazdy w porównaniu do jazdy tyłem. W foteliku REKID dziecko może podróżować tyłem do 25kg.Zawsze używaj nogi wspierającej jeżeli fotelik jest zamontowany tyłem do kierunku jazdy. Noga wspierająca jest bardzo ważnym elementen zaprojektowanym w taki sposób aby maksymalnie zwiększyć bezpieczeństwo Twojego dziecka w foteliku.Jeśli miałeś kolizję, bez znaczenia jak była poważna powinieneś wymienić fotelik na nowy. Mogą wtedy powstać niewykrywalne uszkodzenia narażające na niebiezpieczeństwo Twoje dziecko. Dlatego Axkid nie zaleca kupować fotelików z drugiej ręki.Nigdy nie zostawiaj swojego dziecka w samochodzie bez opieki.Upewnij się, że Twój bagaż I wszyskie obiekty w samochodzie są zabezpieczone ponieważ luźne elementy mogą poważnie zagrażać Tobie oraz pasażerom w trakcie kolizji.Przechowuj tą instrukcję w przeznaczonej do tego kieszonce w foteliku. Przed montażem fotelika REKID w samochodzie przeczytaj instrukcję obsługi. Więcej informacji oraz lmy instruktażowe znajdziesz na: www.axkid.com. Dziękujemy za wybranie fotelika marki axkid. Nasz zespół ma łącznie podad 30 lat doświadczenia w projektowaniu i produkcji fotelików i zrobiliśmy wszystko co możliwe aby axkid rekid był jak najbezpieczniejszym fotelikiem do twojego dziecka. Fotelik rekid jest zgodny z normą ece r44/04, najnowszą europejską dyrektywą w sprawie bezpieczeństwa dzieci w aucie. Aby zapewnić dziecku maksymalne bezpieczeństwo należy pamiętać o następujących kwestiach: Ważne Informacje Rekid Instrukcja obsługi Tyłem do kierunku jazdy w grupie 9-18 kg na isox lub pas samochodowy oraz pętle. W grupie 9-25 tyłem do kierunku jazdy na pasy.40 Części Składowe Fotelika A Zagłówek L Podstawa B Zintegrowana uprząż M Przycisk zwalniający uchwyt ISOFIX C Klamra spinająca pasy N Pasy montażowe wraz ze zwijarką D Szczelina na pas trzypunktowy O Ogranicznik wysunięcia fotelika E Przycisk regulacji pasów P Kieszeń na instrukcję obsługi F Pasek do regulacji Q Wskaźnik ustawienia fotelika G Dźwignia regulacji odchylenia R Noga wspierająca H Ramiona ISOFIX S Regulacja długości nogi wspierającej I Blokada isox ISOx T Regulacja długości nogi wspierającej J Wskaźnik poprawnego zapięcia ISOFIX U Prowadnice isox (x2) K Klamra trzymająca pas samochodowy V Dolne kotwy montażowe (x2) Zawartość Fotelik rekid jest przeznaczony dla dzieci od ok.6 Miesiąca życia lub od chwili kiedy dziecko potra siedzieć aż do szóstego roku życia. Ten fotelik może być zamontowany tylko tyłem do kierunku jazdy. Części składowe fotelika 40 Poprawne ustawienie fotelika w samochodzie 41 Tyłem do kierunku jazdy w grupie 9-18kg z ISOFIX Tylko w samochodach wyposażonych w ISOFIX dla dzieci w grupie 9-18kg 42-44 Tyłem do kierunku jazdy w grupie 9-25 kg W samochodach, które nie posiadają systemu isox z wykorzystaniem pasów trzypunktowych dla dzieci w grupie 9-25 kg 44-46 Pielęgnacja I konserwacja 47 Warunki gwarancji 4741 Fotelik może być użytkowany na przednim siedzeniu pasażera jeśli jest wyposażone w trzypunktowy pas bezpieczeństwa, a poduszka powietrzna nie jest aktywna. Fotelik nie może być użytkowany z pasami dwupunktowymi. WAŻNE: Jeśli chcesz zamontować fotelik REKID w samochodzie wyposażonym w poduszkę powietrzną, musi być ona wyłączona w autoryzowanym serwisie obsługi. Niektóre samochody mają ręcznie wyłączaną poduszkę powietrzną. Należy zawsze sprawdzać czy kontrolka poduszki pokazuje, że jest ona nieaktywna. UWAGA: Nigdy nie montuj fotelika na siedzeniu z aktywną poduszką powietrzną. UWAGA: Nie używać na fotelach samochodowych ustawionych bokiem lub tyłem do kierunku jazdy UWAGA: Poduszki powietrzne są przeznaczone dla osób dorosłych I mogą stanowić poważne zagrożenie dla dzieci Poprawne ustawienie fotelika w samochodzie.

Przedni fotel pasażera (poduszka niekatywna) Ta k Przedni fotel pasażera (poduszka aktywna) NIE Tylne siedzenie lewe I prawe wyposażone w isox Ta k Tylne środkowe siedzenie (ISOFIX ) Ta k Tylne środkowe siedzenie(pas trzypunktowy) Ta k Tylne środkowe siedzenie (pas dwupunktowej) NIE Siedzenia bokiem do kierunku jazdy NIE Siedzenie tyłem do kierunku jazdy NIE Poprawne Ustawienie Fotelika W Samochodzie Nigdy nie montuj fotelika na miejscu wyposażonym w aktywną poduszkę powietrzną.42 Naciśnij przycisk w podstawie aby uwolnić zaczepy isox (I). Aby włożyć fotelik do pojazdu najłatwiej jest chwycić za tylną część. Umieść fotelik w samochodzie opierając go o przedni fotel. Uwaga: Tył fotelika może, ale nie musi stykać się z przednim fotelem pasażera. Uchwyty ISOFIX znajdują się pomiędzy siedzeniem a oparciem tylnej kanapy. Załączone prowadnice ISOFIX (U) mogą pomóc przy wpięciu w uchwyty ISOFIX, a ponadto ochronią przed uszkodzeniami tapicerkę samochodu. Wciśnij ramiona isox (H) przesuwając je w kierunku zaczepów wystających z siedzenia. Kiedy usłyszysz wyraźne kliknięcie a wskaźnik zmieni się z czerwonego na zielony to znaczy, że fotelik jest wpięty poprawnie. Aby wypiąć fotelik przytrzymaj i przesuń czerwone przyciski na ramionach ISOFIX w stronę przodu auta(M). Aby dostosować odchylenie, naciśnij dźwignię regulacji kąta i ustaw fotelik w jednej z trzech pozycji. Zawsze ustawiaj taką pozycję w której dziecko jest jak najbardziej wyprostowane, a zarazem taką w której dzieku nie opada głowa w trakcie snu. Zazwyczaj im dziecko starsze tym bardziej siedzącą pozycję powinieneś wybrać. Pamiętaj, że kiedy zakończysz montaż fotelika, to jego pozycja będzie bardziej odchylona niż przed montażem, ponieważ pasy mocno dociskają go do siedzenia samochodu. Umieszczenie Fotelika W Pojeździe Podłączanie Złącza ISOFIX Tyłem 9-18 Kg Z ISOFIX

Nigdy nie montuj fotelika na miejscu wyposażonym w aktywną poduszkę powietrzną.43 Niektóre samochody mogą mieć fabrycznie zainstalowane specjalne uchwyty do pasów mocujących umieszczone przy prowadnicy przedniego fotela lub z przodu fotela pasażera. Jeśli Twój pojazd nie ma fabrycznych punktów montażowych, konieczne jest by użyć dodatkowych pasów mocujących. Przy montażu na tylnym siedzeniu, pętle montażowe powinny być przymocowane do prowadnicy przedniego fotela, lub w miejscu łączenia się siedziska z oparciem. Należy zamontować pętle w taki sposób aby punkty montażowe znajdowały się jak najlbliżej podłogi samochodu. Pętle montażowe instalujemy poprzez przełożenie metalowej końcówi pasa przez jeden z otworów znajdujących się w miejscach oznaczonych białym znacznikiem. Należy utworzyć 2 punkty montażowe po jednym z każdej strony. W przypadku montażu REKID na przednim siedzeniu dodatkowe pętle mocujące powinny być przymocowane od przodu siedzenia więc punkty montażowe będą znajdować się przy krawędzi przedniego siedzenia. Wyciągnij górną część pasa z obudowy fotela na odpowiednią długość tak aby sięgnąć do punktów montażowych. Upewnij się, że białe przeszycia na pasach są widoczne. Jeśli nie, poprowadź pasy krzyżowo, to pozwoli wyciągnąć odpowiednią ilość pasów. Następnie ponownie sprawdź czy biały pasek jest widoczny. Przypnij pasy fotelika do specjalnych uchwytów w przednim fotelu (ewentualnie użyj dodatkowych pasów mocujących do stworzenia punktów montażowych). Dociśnij mocno fotelik od góry z lewej i prawej strony. Ważne jest aby do montażu fotelika użyć dużo siły, można skorzystać z masy własnego ciała aby docisnąć fotelik. Po poprawnym zapięciu fotelik będzie mocniej odchylony w porównaniu do pozycji jaką miał na kanapie przed zapięciem. Rozłóż nogę podpierającą (Q) na maksymalną długość. Wyciągnij górny uchwyt w nodze(S) podpierającej I przytrzymaj aż noga sięgnie podłogi. Jeśli noga nie sięga podłogi, powtórz procedurę ponownie. (T). Ważne jest aby noga była w pozycji pionowej, lub skierowana w stronę przodu auta. Zapewnia to prawidłowe działanie nogi wspierającej. Jeśli noga ucieka pod fotel powtórz montaż ponownie. Teraz dociągnij mocno pasy I upewnij się, że noga wspierająca nie rusza się po podłodze, a fotelik stabilnie trzyma się siedzenia. Po zamontowaniu fotelika REKID, możesz dopasować przedni fotel pasażera. Uwaga: Tył fotelika może, ale nie musi stykać się z przednim fotelem pasażera. Dodatkowe Pasy Mocujące

11a 12a 13a 14a 15a 16a44 Aby włożyć fotelik do pojazdu najłatwiej jest chwycić za tylną część. Umieść fotelik w samochodzie opierając go o przedni fotel. Ogranicznik wysunięcia fotela (Q) powinien być na krawędzi kanapy. Wskańznik wysunięcia fotela powinien znajdować się końcu kanapy w pozycji pionowej. Jeśli fotelik jest instalowany w małym samochodzie lub dziecko nie potrzebuje dodatkowego miejsca na nogi można ustawić fotelik bliżej oparcia tylnej kanapy. Dzięki temu zyskamy miejsca na większe odchylenie fotelika. Uwaga: Kiedy montujesz fotelik na przednim siedzeniu jest możliwe, ale nie konieczne oparcie fotelika o deskę rozdzielczą auta. Umieszczenie Fotelika W Pojeździe Tyłem Do Kierunku Jazdy W Grupie 9-25 Kg Za Pomocą Pasów Samochodowych Oraz Dodatkowych Pętli Montażowych

Fotlik REKID jest wyposażony w blokadę regulacji zagłówka. Może on być użyty kiedy chcesz zablokować zagłówek w określonym położeniu. Aby skorzystać z blokady naciągnij pasek do regulacji napięcia uprzęży aż do momentu gdy zagłówek ustawi się w pożądanej wysokości. Upewnij się, że zagłówek jest ustawiony odpowiednio do wysokości dziecka a następnie przesuń dźwignię znajdującą się na szczycie zagłówka w prawo. Uwaga: Nie przed regulacją zagłówka upewnij się, że pasy są poluzowane a dźwignia przesunięta na lewą stronę. Umieszczenie Dziecka W Foteliku Ustawienie Wysokości Zagłówka Naciśnij przycisk regulacji pasów (E) i pociągnij do przodu pasy naramienne (nie okładki pasów) aby całkowicie poluzować uprząż. Naciśnij czerwony przycisk zamka aby rozpiąć pasy. Posadź dziecko w foteliku. Włóż ramiona I ręce dziecka pod pasy tak aby znajdowały się w okolicy klatki piersiowej I brzucha. Złóż klarmy pasów w jedną I wciśnij razem w zamek pasa krokowego. Pociągnij pasek regulujący długość pasów. (F). Ważne jest aby zawsze dociągać pasek centralnie I prosto w osi fotelika. To ułatwi dopasowanie zagłówka oraz odpowienie napięcie pasów.

Aby dostosować odchylenie, naciśnij dźwignię regulacji kąta (K) I ustaw fotelik w jednej z trzech pozycji. Zawsze ustawiaj taką pozycję w której dziecko jest jak najbardziej wyprostowane, a zarazem taką w której dzieku nie opada głowa w trakcie snu. Zazwyczaj im dziecko starsze tym bardziej siedzącą pozycję powinieneś wybrać. Pamiętaj, że kiedy zakończysz montaż fotelika, to jego pozycja będzie bardziej odchylona niż przed montażem, ponieważ pasy mocno dociskają go do siedzenia samochodu. Otwórz klamry po obu stronach fotelika (L). Wyciągnij około 70-80 cm pasów I połącz je w jeden pas. Przełóż tak złączone pasy przez otwór (D), pomiędzy tapicerką a fotelikiem – może być też na tapicerce. Przeciągnij pas aż wyjdzie on z drugiej strony fotelika. Zapnij pasy w klamrę wychodzącą z siedzenia. Ciągnij za pas dopóki wszystkie luzy zostaną skasowane a pas będzie napięty. Zabezpiecz pas piersiowy i biodrowy od strony klamry w której wpinałeś pasy. Klamra po przeciwnej stronie powinna przytrzymywać tylko pas biodrowy. Zapięcie Samochodowych Pasów Bezpieczeństwa

Nigdy nie montuj fotelika na miejscu wyposażonym w aktywną poduszkę powietrzną. Niektóre samochody mogą mieć fabrycznie zainstalowane specjalne uchwyty do pasów mocujących umieszczone przy prowadnicy przedniego fotela lub z przodu fotela pasażera. Jeśli Twój pojazd nie ma fabrycznych punktów montażowych, konieczne jest by użyć dodatkowych pasów mocujących. Przy montażu na tylnym siedzeniu, pętle montażowe powinny być przymocowane do prowadnicy przedniego fotela, lub w miejscu łączenia się siedziska z oparciem. Warto zamontować pętle w taki sposób aby punkty montażowe znajdowały się jak najlbliżej podłogi samochodu. Pętle montażowe instalujemy poprzez przełożenie metalowej końcówi pasa przez jeden z otworów znajdujących się w miejscach oznaczonych białym znacznikiem. Należy utworzyć 2 punkty montażowe po jednym z każdej strony. W przypadku montażu REKID na przednim siedzeniu dodatkowe pętle mocujące powinny być przymocowane od przodu siedzenia więc punkty montażowe będą znajdować się przy krawędzi przedniego siedzenia. Wyciągnij górną część pasa z obudowy fotela na odpowiednią długość tak aby sięgnąć do punktów montażowych. Dodatkowe Pasy Mocujące

11b46 Upewnij się, że białe przeszycia na pasach są widoczne. Jeśli nie, poprowadź pasy krzyżowo, to pozwoli wyciągnąć odpowiednią ilość pasów. Następnie ponownie sprawdź czy biały pasek jest widoczny. Przypnij pasy fotelika do specjalnych uchwytów w przednim fotelu (ewentualnie użyj dodatkowych pasów mocujących do stworzenia punktów montażowych). Dociśnij mocno fotelik od góry z lewej I prawej strony. Ważne jest aby do montażu fotelika użyć dużo siły, można skorzystać z masy własnego ciała aby docisnąć fotelik. Po poprawnym zapięciu fotelik będzie mocniej odchylony w porównaniu do pozycji jaką miał na kanapie przed zapięciem. Rozłóż nogę podpierającą (Q) na maksymalną długość. Wyciągnij górny uchwyt w nodze(S) podpierającej I przytrzymaj aż noga sięgnie podłogi. Jeśli noga nie sięga podłogi, powtórz procedurę ponownie. (T). Ważne jest aby noga była w pozycji pionowej, lub skierowana w stronę przodu auta. Zapewnia to prawidłowe działanie nogi wspierającej. Jeśli noga ucieka pod fotel powtórz montaż ponownie. Teraz dociągnij mocno pasy I upewnij się, że noga wspierająca nie rusza się po podłodze, a fotelik stabilnie trzyma się siedzenia. Po zamontowaniu fotelika REKID, możesz dopasować przedni fotel pasażera. Uwaga: Tył fotelika może, ale nie musi stykać się z przednim fotelem pasażera. 12b 13b 14b 15b 16b Fotlik REKID jest wyposażony w blokadę regulacji zagłówka. Może ona być użyta kiedy chcesz zablokować zagłówek w określonym położeniu. Aby skorzystać z blokady naciągnij pasek do regulacji napięcia uprzęży aż do momentu gdy zagłówek ustawi się w pożądanej wysokości. Upewnij się, że zagłówek jest ustawiony odpowiednio do wysokości dziecka a następnie przesuń dźwignię znajdującą się na szczycie zagłówka w prawo. Uwaga: Przed regulacją zagłówka upewnij się, że pasy są poluzowane a dźwignia przesunięta na lewą stronę. Umieszczenie Dziecka W Foteliku Ustawienie Wysokości Zagłówka Naciśnij przycisk regulacji pasów (F) I pociągnij do przodu pasy naramienne (nie okładki pasów) aby całkowicie poluzować uprząż. Naciśnij czerwony przycisk na zamku pasów aby rozpiąć pasy. Posadź dziecko w foteliku. Włóż ramiona I ręce dziecka pod pasy tak aby znajdowały się w okolicy klatki piersiowej I brzucha. Złóż klarmy pasów w jedną I wciśnij razem w zamek pasa krokowego. Pociągnij pasek regulujący długość pasów. (F). Ważne jest aby zawsze dociągać pasek centralnie I prosto w osi fotelika. To ułatwi dopasowanie zagłówka oraz odpowienie napięcie pasów.

Pielęgnacja I Konserwacja Tapicerka jest zdejmowana I może być prana w pralce w temperaturze 30° C na delikatnym programie. Nie suszyć w suszarkach ponieważ tapicerka może ulec uszkodzeniu a wyściółka odłączyć się od materiału Odwiedź www.axkid.com by dowiedzieć się jak poprawnie zdjąć tapicerkę z fotelika. Wszystkie części plastikowe mogą być czyszczone za pomocą detergentów. Nie używać mocnych środków chemicznych, np. Rozpuszczalników do czyszczenia fotelika. Mogą one spowodować uszkodzenie plastiku a co za tym idzie obniżenie bezpieczeństwa jakie fotelik zapewnia. Wszystkie materiały użyte do produkcji fotelika REKID podlegają recyclingowi zgodnie z lokalnym ustawodawstwem. Przed oddaniem fotelika na recycling należy zasięgnąć rady specjalisty. Nie modykuj fotelika REKID w żaden inny sposób niż ten opisany w instrukcji obsługi. Sciśle trzymaj się zaleceń z instrukcji. Wszystkie naprawy muszą być przeprowadzone przez autoryzowany serwis. Jeśli tapicerka wymaga wymiany, może być zastąpiona tylko przez dedekowany przez Axkid zamiennik. Użycie innych akcesoriów niż te rekomendowane przez Axkid może prowadzić do znacznego obniżenia bezpieczeństwa jaki fotelik zapewnia a nawet mogą prowadzić do śmierci. Wszystkie tapicerki Axkid są odporne na promieniowanie UV jednakże od częstego wystawiania fotelika na działanie promieni słonecznych kolory tapicerki mogą ulec zmianie. Jest to uznane za normalne zużycie I nie jest objęte gwarancją. Warunki Gwarancji Foteliki Axkid REKID są objęte 24 miesięczną gwarancją obowiązującą od daty zakupu. Upewnij się, że posiadasz dowód zakupu, ponieważ będzie on niezbędny w procesie reklamacji fotelika jeżeli taka nastąpi. Gwarancja nie obejmuje:

• Usterek wynikających z normalnego użytkowania produktu

• Uszkodzeń powstałych w wyniku niewłaściwego użytkowania, zaniedbania lub powstałych w czasie kolizji

• Jeśli fotelik był naprawiany przez osoby trzecie48

Dystrybucja w Polsce: Junior ul. Horbaczewskiego 4-6 54-130 Wrocław +48 713549723
